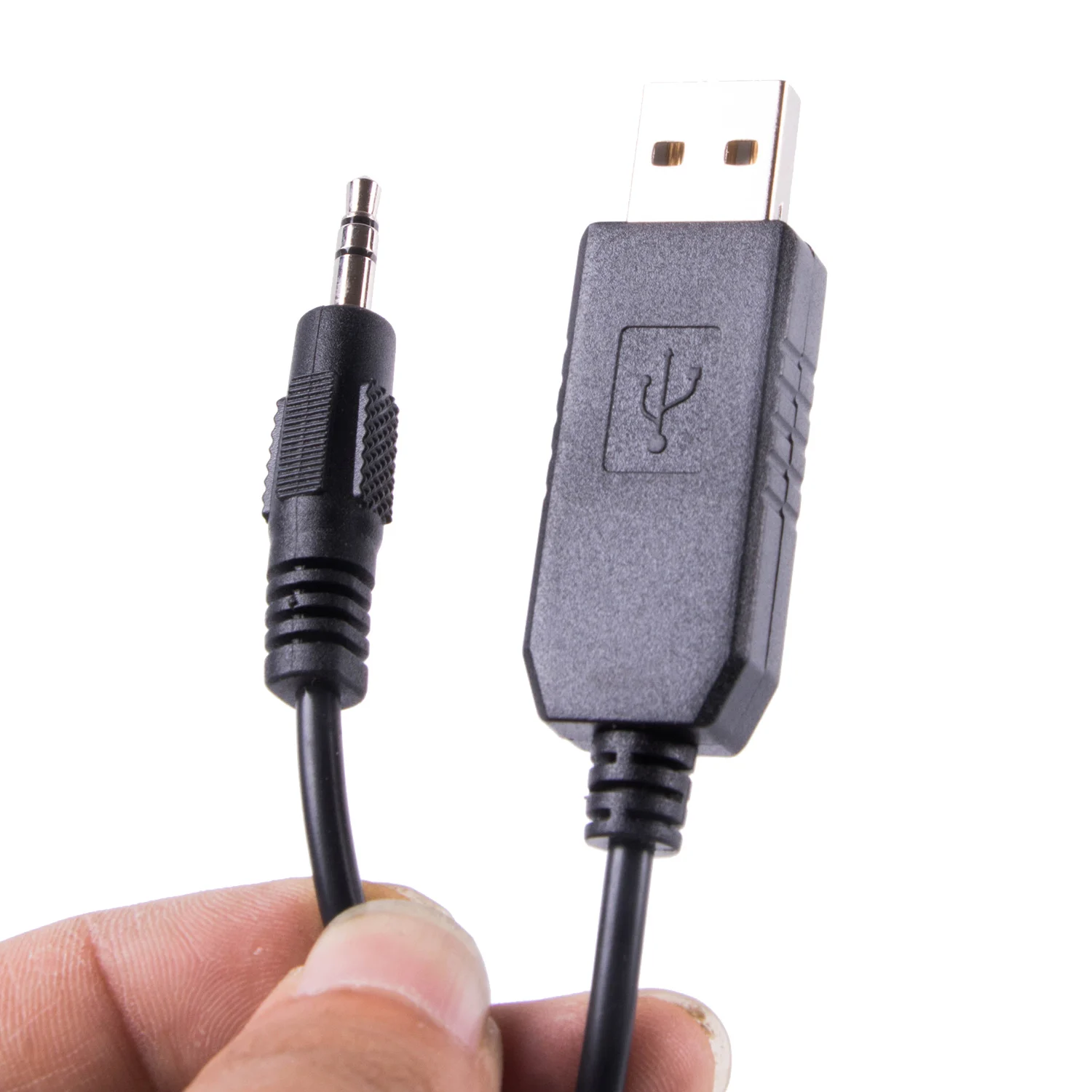

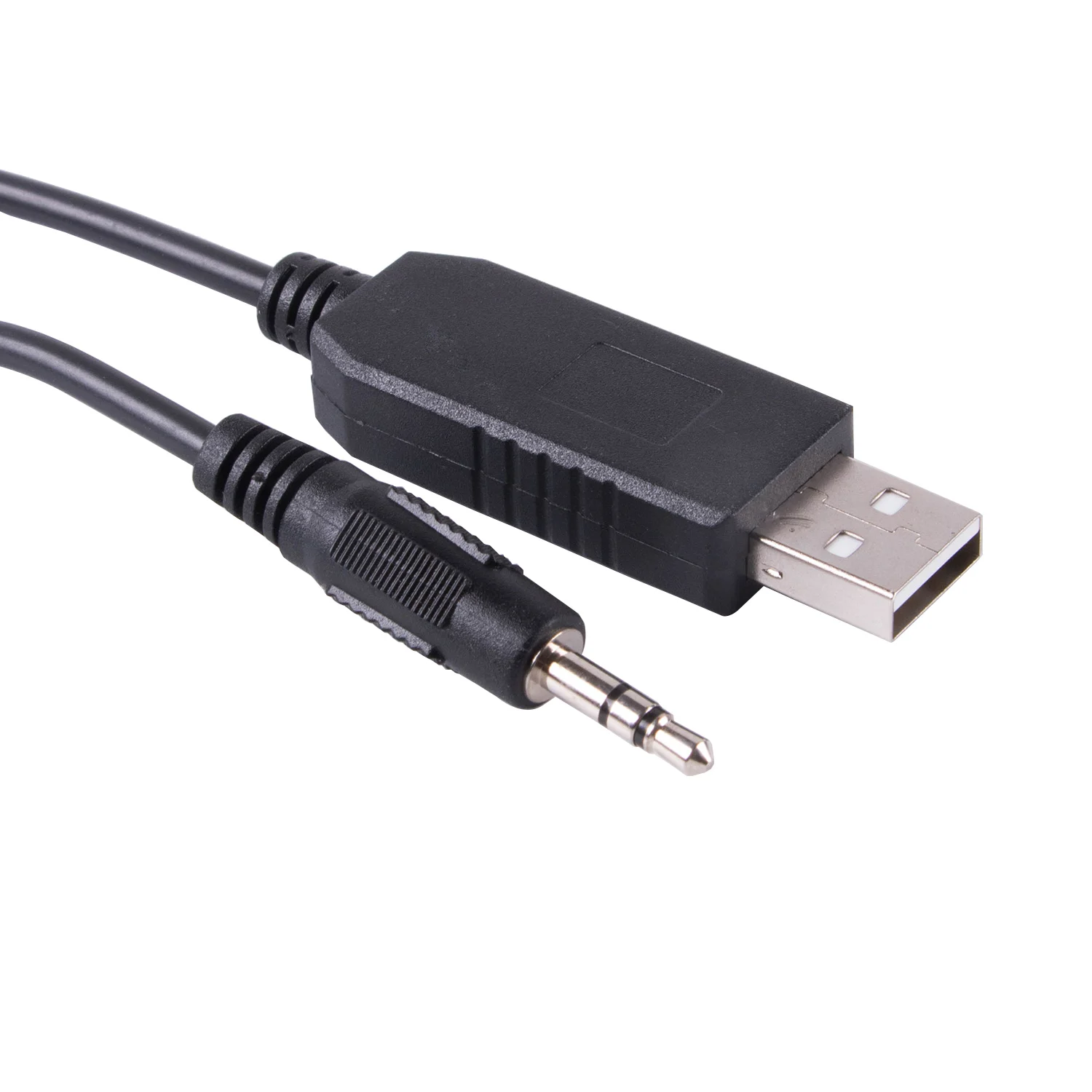

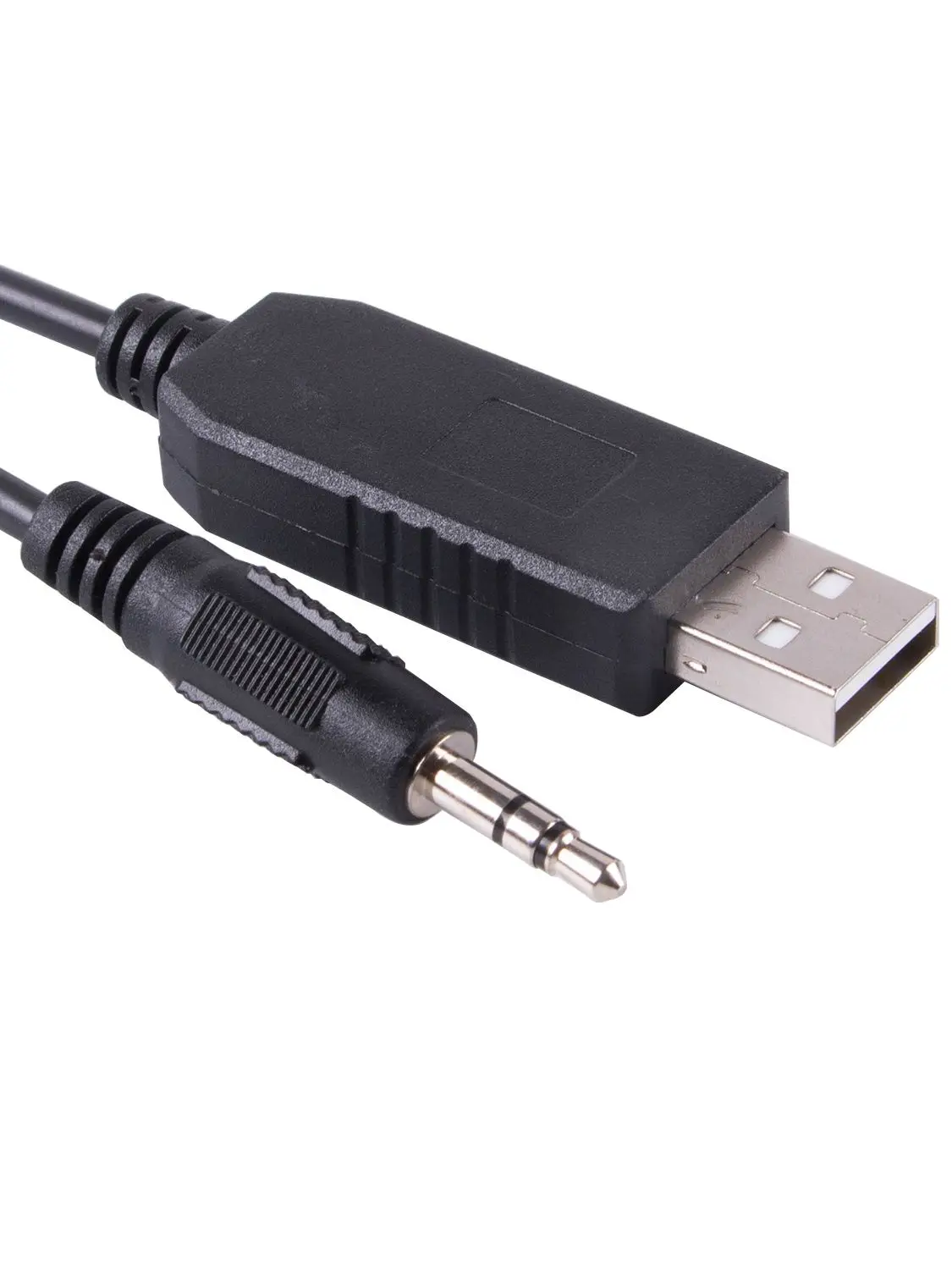

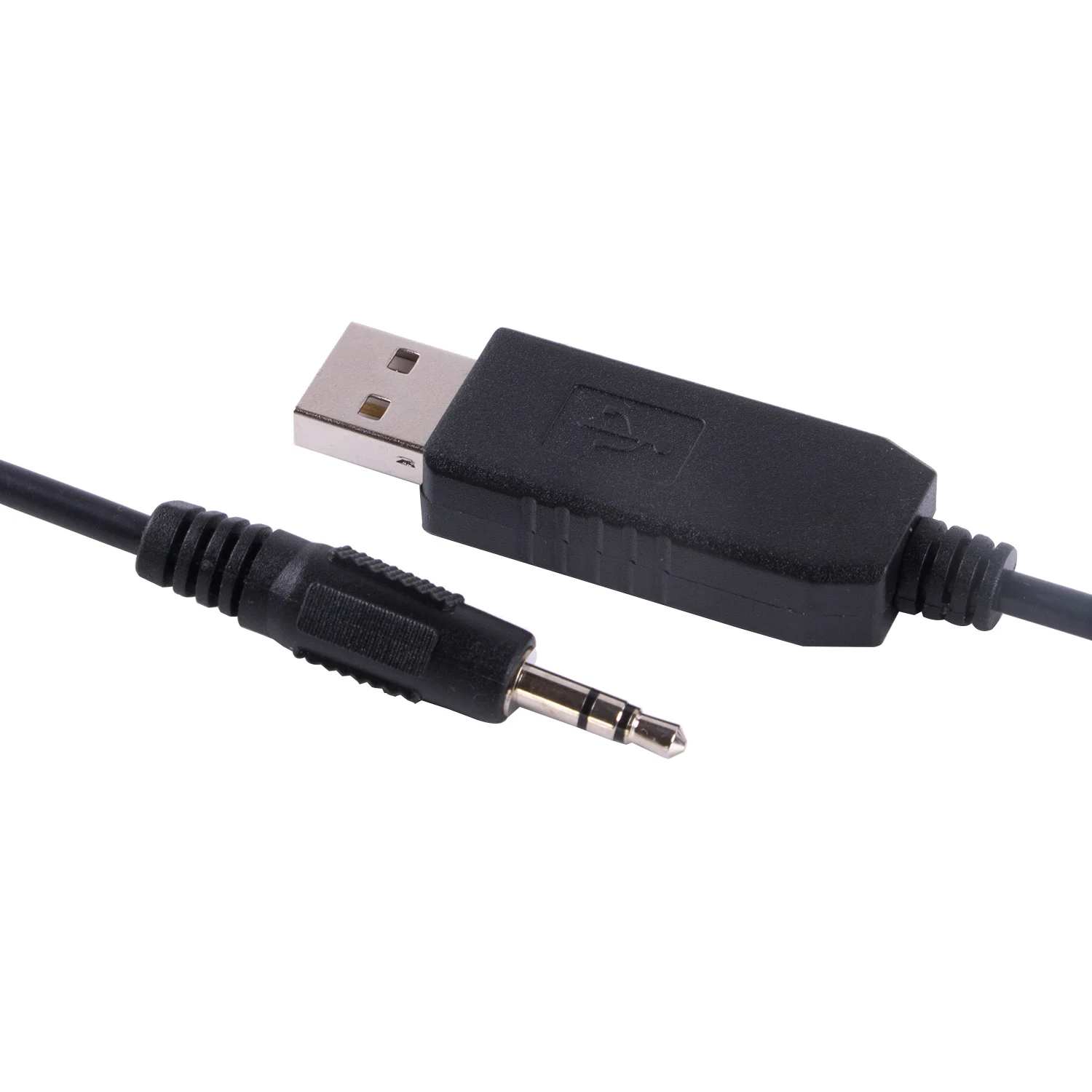

PL2303RA USB a RS232 puerto serie 3,5mm Mini conector de Audio 3 polos TX RX GND convertidor adaptador de comunicación Uprgade Cable

PL2303RA USB a RS232 Puerto serie 3,5mm Mini Audio Jack Plug 3 polos TX RX GND Adaptador convertidor Cable de actualización de comunicación

Cable serial USB RS232 a conector de 3,5mm para cable de consola de placa Intel Galileo

3,5mm 3P audio Jack macho

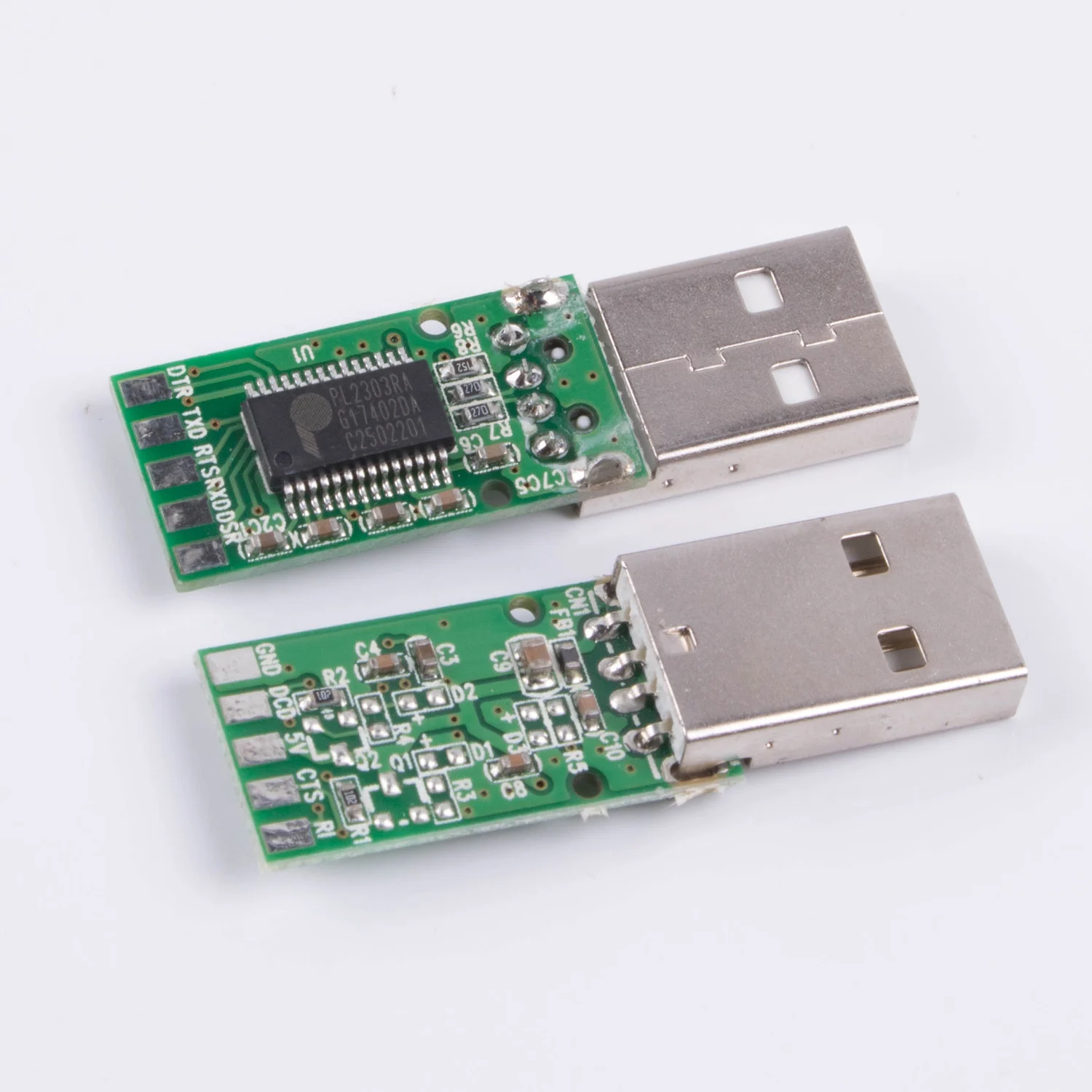

Chip PL2303RA RS232

GND, TXD, RXD opcional

Señales estándar PC COM RS232, no TTL

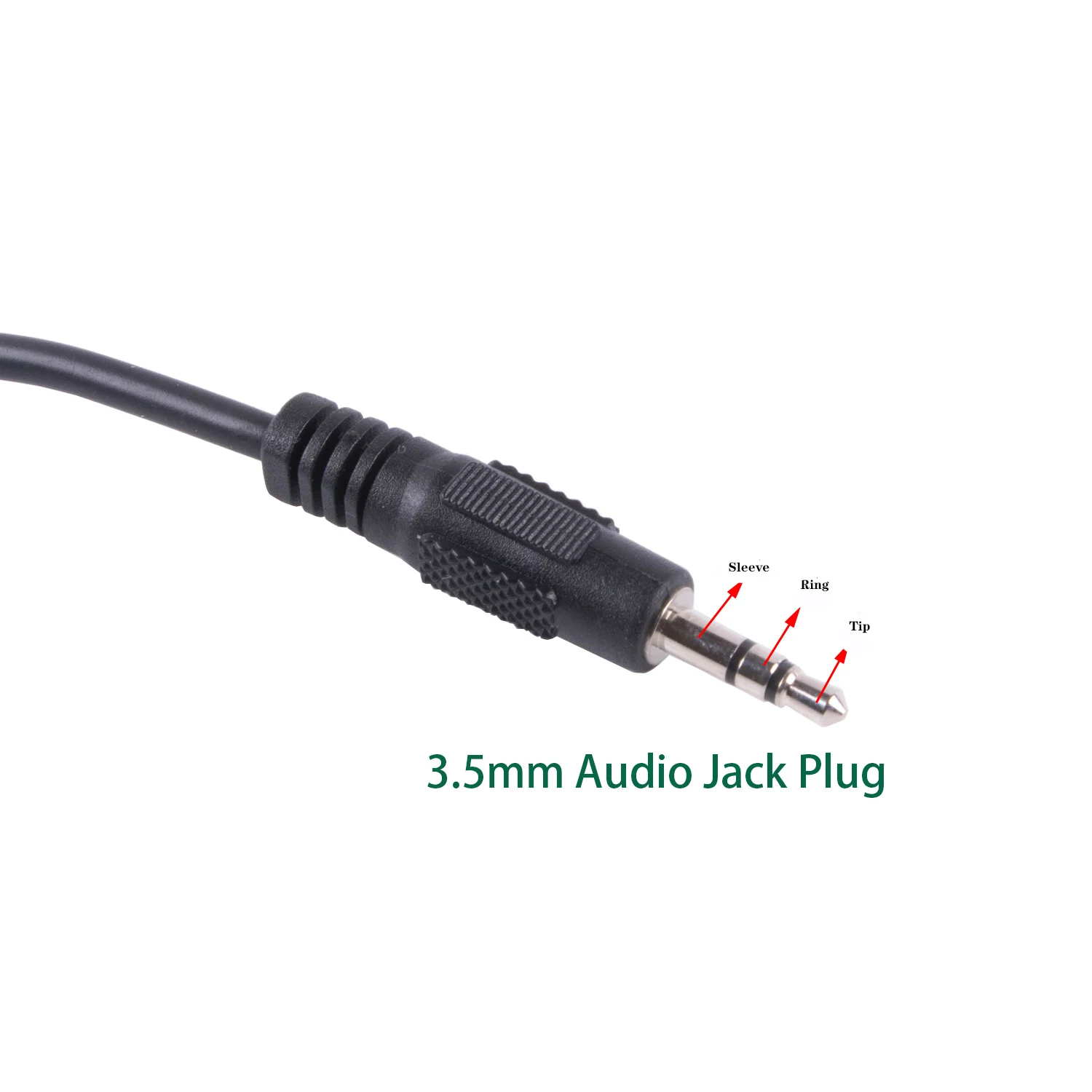

Pinout estándar: Tip-RX, Ring-TX, Manguita-GND

Personalizar Pinout: Tip-TX, Ring-RX, Manguita-GND

TX coincide con RX del dispositivo, RX coincide con TX del dispositivo

Cable: chaqueta de PVC negro 3C * 28AWG, cable de 6 pies

Compatible con Win XP/9X, Win 7, Linux, CE, etc.

Para descargar el controlador PL2303RA,¡Haga clic aquí!

Vea el vídeo del producto aquí:

Características de PL2303RA: Configuración de EEPROM Los descriptores de configuración predeterminados se almacenan en el chip interno, que se cargará durante Reinicio de encendido o reinicio del bus USB siempre que OTPROM (ROM programable de una sola vez) esté vacío. Varios de los descriptores USB podrían modificarse y almacenarse en la OTPROM durante el inicio del dispositivo, como ID de proveedor (VID), ID de producto (PID), número de serie, cadena de producto y otros descriptores de configuración. La OTPROM se puede programar dos veces utilizando la utilidad dedicada PL2303RA EEPROM Writer Software que se puede solicitar a distribuidores prolíficos o autorizados El PL2303RA admite formatos de datos versátiles y tiene un generador de velocidad de baudios programable. El Los formatos de datos compatibles se muestran en la Tabla 7-1. El generador programable de velocidad en baudios admite baudios Tasas de hasta 1Mbps y el controlador estándar ya admite varias configuraciones de velocidad en baudios PL2303RA proporciona una solución conveniente para conectar un serial asíncrono de dúplex completo RS232. Dispositivo a cualquier host compatible con Bus serie universal (USB). Prolific proporciona un COM virtual altamente compatible Controladores de puerto que simulan el puerto COM tradicional en la mayoría de los sistemas operativos, lo que permite el Aplicaciones basadas en el puerto COM para migrar fácilmente y preparar el USB. PL2303RA también integra un transceptor de alta velocidad de baudios que cumple con los requisitos EIA/TIA-232F y Especificaciones de la interfaz de comunicaciones CCITT V.28. El transceptor de es un transmisor de 3 y Dispositivo de 5 receptores con un circuito de bomba de carga de alta eficiencia integrado. Esta bomba de carga de alta eficiencia El circuito con condensadores externos de 1uF proporciona la salida bipolar a los transmisores y hace que el Transmisores para entregar los niveles de voltaje de salida de la RS-232. En funcionamiento normal, PL2303RA funciona A un consumo de energía muy bajo con velocidad de datos garantizada de hasta 1000kbps. PL2303RA también tiene un PIN Indicador de apagado activo-bajo que puede servir como indicador de apagado para aplicaciones especiales Propósitos. Al aprovechar el modo de transferencia masiva USB, los grandes búferes de datos y el control automático de flujo, PL2303RA es capaz de lograr un mayor rendimiento en comparación con el UART tradicional (Universal Transmisor receptor asíncrono) puertos. El generador de tasa de baudios flexible de PL2303RA podría ser Programado para generar cualquier velocidad entre 75 BPS a 1M bps. PL2303RA está diseñado exclusivamente para soluciones móviles e integradas en mente, proporcionando un pequeño Huella que podría encajar fácilmente en cualquier conector y dispositivo de mano. Con potencia muy pequeña Consumo en modo de funcionamiento o de suspensión, PL2303RA es perfecto para el funcionamiento alimentado por autobús Con mucha energía restante para los dispositivos conectados. Totalmente compatible con la especificación USB v2.0 (velocidad completa) Controlador de host compatible UHCI/OHCI (USB1.1), EHCI (USB 2,0), xHCI (USB 3,0) Transceptor USB 1,1 en CHIP, regulador de 5V? 3,3 V y generador de reloj de 96MHz Transceptor RS232 integrado Cumple con los estándares EIA/con fuente de alimentación de 5,0 V Velocidad de transmisión garantizada de 1000kbps bajo carga Diseño de tres controladores RS232 Cinco receptores RS232 (siempre activos) Cierre libre Interfaz de salida de puerto serie RS232 Transmisor y receptor dúplex completo (TXD y RXD) Seis Pines de control MÓDEM (RTS, CTS, DTR, DSR, DCD y RI) 5, 6, 7 u 8 bits de datos Modo de paridad Impar, Par, marca, espacio o ninguno Uno, uno y medio, o dos bits de parada Error de paridad, error de fotograma y detección de rotura de serie Velocidad de baudios programable de 75 BPS a 1M BPS Proporciona pin Indicador de apagado RS232 Funciona con aplicaciones de software de Puerto COM de PC existentes Amplio mecanismo de control de flujo Nivel de marca de agua alto/bajo ajustable Control automático de flujo de hardware con CTS/RTS o DSR/DTR Control de flujo de software automático con XON/XOFF Detección de desbordamiento del búfer de datos entrantes Búfer DE DATOS bidireccional configurable de 512 bytes Búfer de salida de 256 bytes y búfer de entrada de 256 bytes; o Búfer de salida de 128 bytes y búfer de entrada de 384 bytes Admite activación remota desde señales de PIN de entrada RS232 (RI, RXD, DSR, DCD, CTS) Cuatro (4) Pines de E/S de uso general (GP0, GP1, GP2 y GP3) ROM OTP (One Time Programmable) en chip para escribir configuraciones de dispositivos de inicio Proporciona controladores de Puerto COM virtual (VCP) sin derechos de autor para: Windows 2000, XP, Vista y 7 (controladores de logotipo WHQL certificados por Microsoft) Windows Server 2003, 2008, 2008 R2 Ventanas 8 Windows CE 4,2, 5,0, 6,0 y Windows Embedded Compact 7 Windows XP integrado (XPe), punto de servicio (WEPOS) y POSReady Mac OS 8/9, OS X Linux/Android kernel 2.4.31 y superior incluye controladores integrados Proporciona personalización del controlador para USB VID/PID del cliente y tasas de baudios especiales
