Descripción

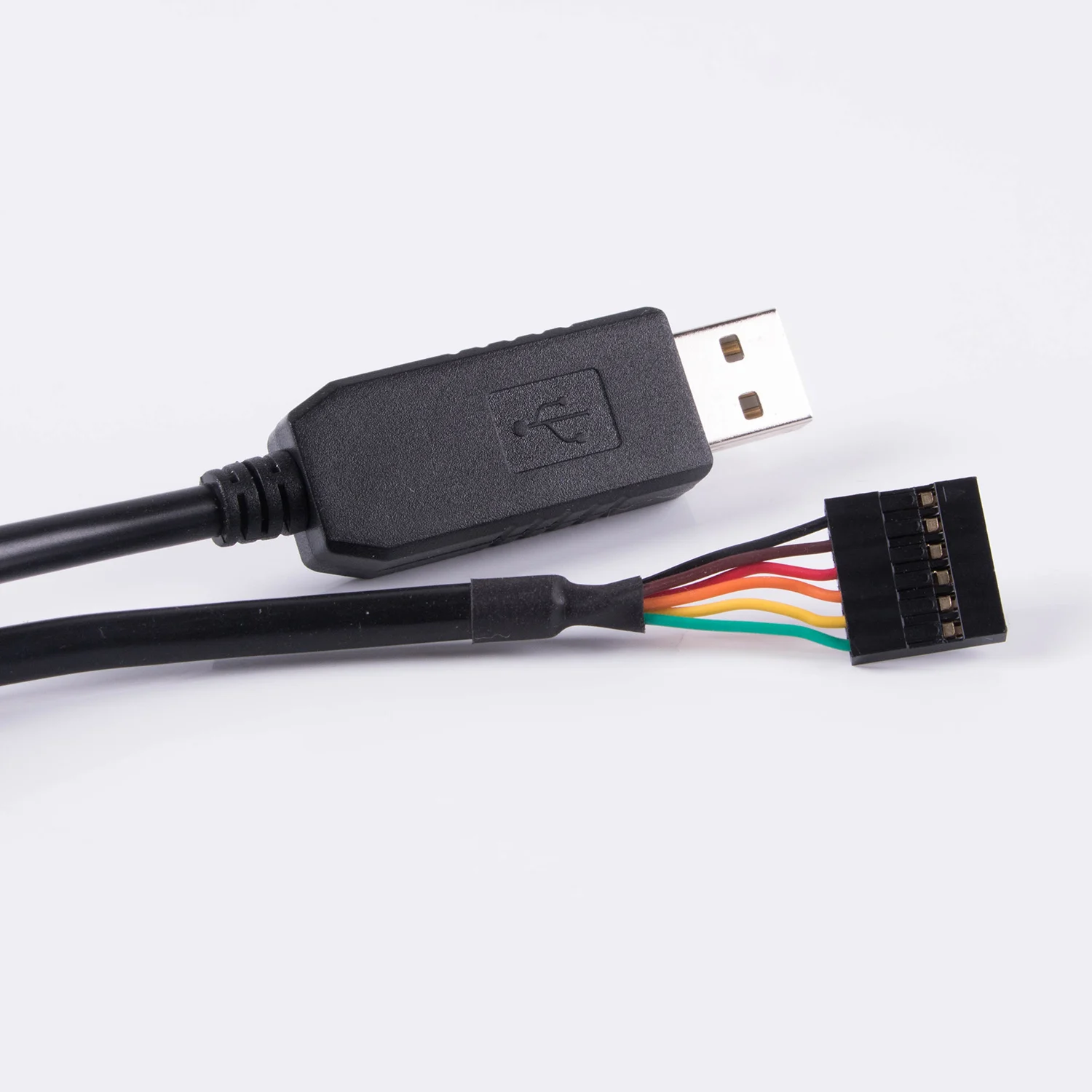

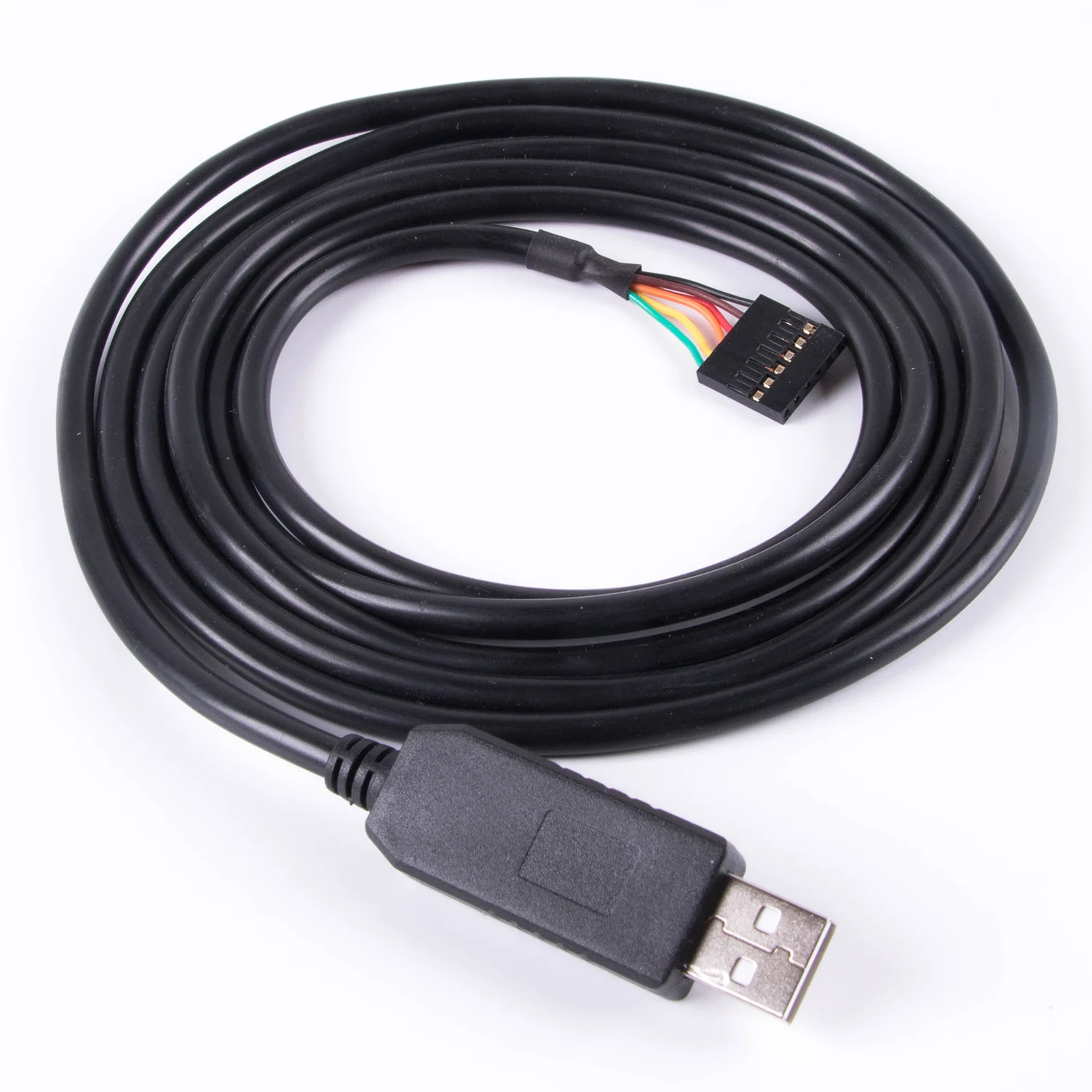

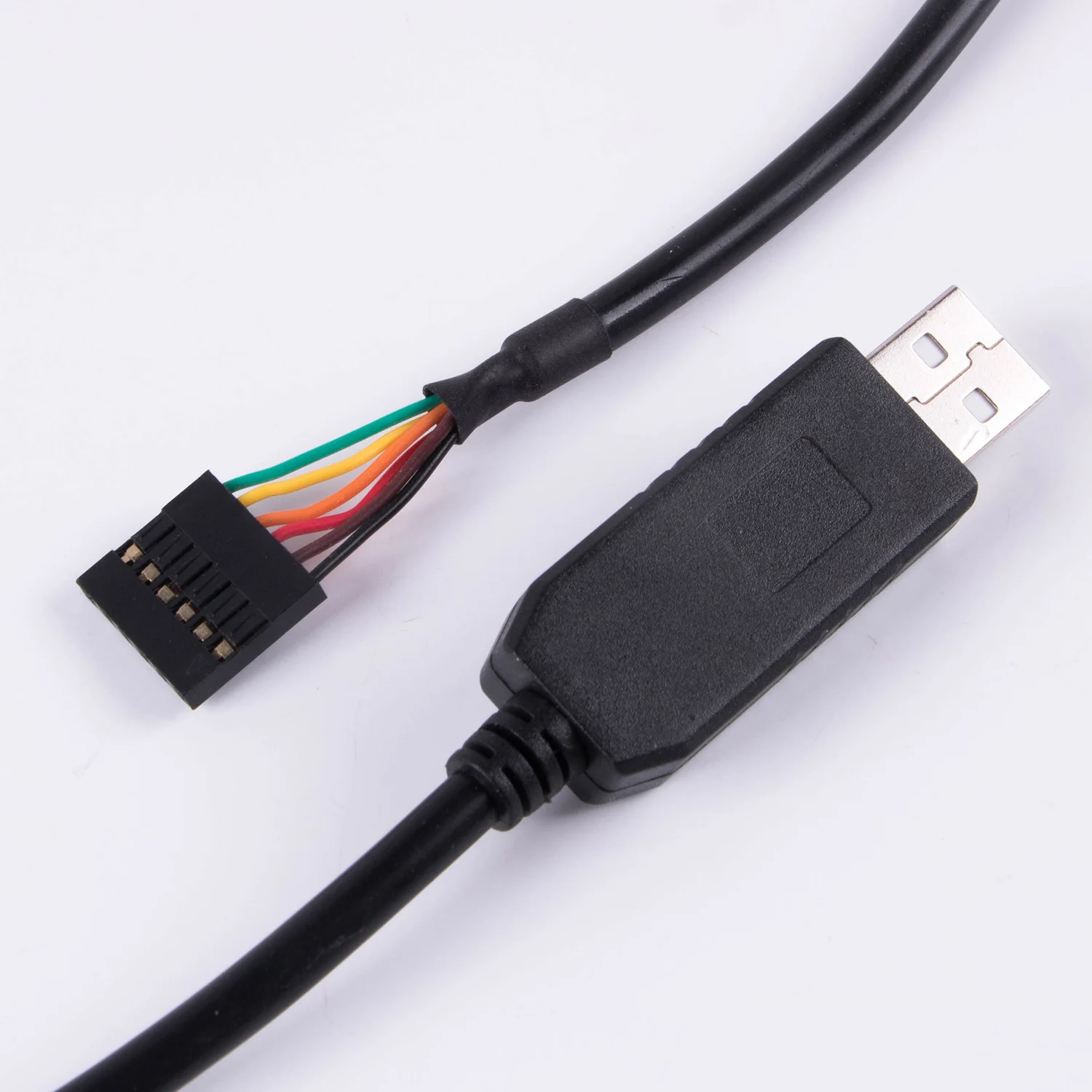

PL2303GT USB a RS232 6 pines 2,54mm conector Convertidor en serie Módulo adaptador Cable compatible con Windows Vista Linux (no funciona para Android)
Este es un cable USB RS232, no un cable TTL
El cable serial USB a RS232 está diseñado utilizando el chipset estándar PL2303GT.
Los cables proporcionan una forma rápida y sencilla de conectar dispositivos con una interfaz serial de nivel RS232 a USB. Los cables están disponibles con un SIL de 6 vías, conector de 0,1 "Los cables RS232 son una familia de cables convertidores USB a RS232 serie UART que incorporan un dispositivo IC de interfaz USB a UART serie PL2303 que maneja todas las señales y protocolos USB. Los cables proporcionan una forma rápida y sencilla de conectar dispositivos con una interfaz serial de nivel RS232 a USBEach, el cable de la RS232-PL2303GT contiene una pequeña placa de circuito electrónico interna, utilizando el chipset pl2303. Que está encapsulado en el extremo del conector USB del cable. El otro extremo del cable viene con una selección de diferentes conectores compatibles con diversas aplicaciones. Los cables están disponibles en niveles RS232. Los cables están disponibles con un SIL de 6 vías, un conector de paso de 0,1, un conector de paso de 2,54mm con llave de 6 vías (diseñado para usar con VMUSIC2 o VDRIVE2) o desnudo, conexiones de cable estañado. El lado USB del cable está alimentado por USB y es compatible con USB 2,0 de velocidad completa. Cada cable tiene aproximadamente 1,8 m de largo y admite una velocidad de transferencia de datos de hasta 3 Mbaud

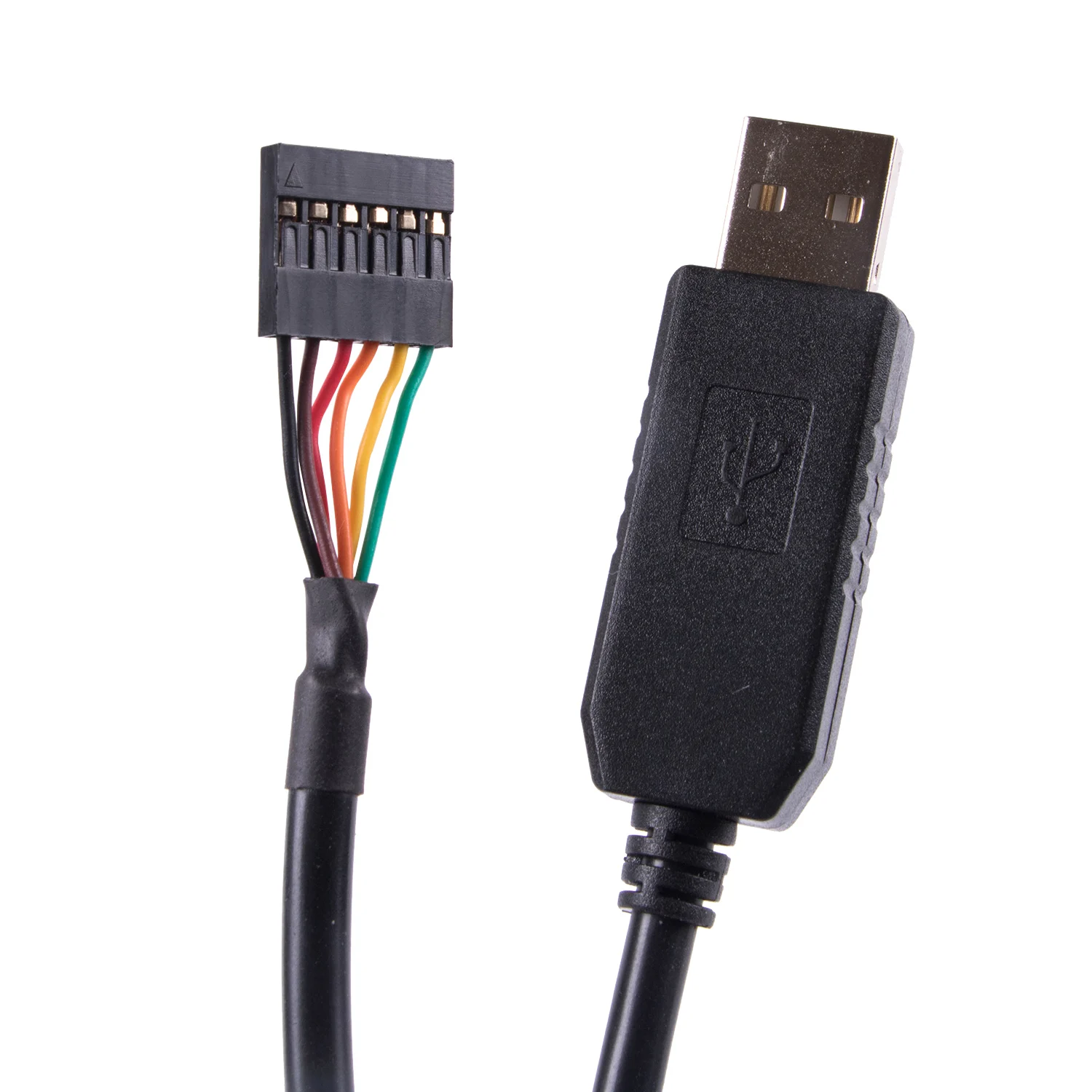

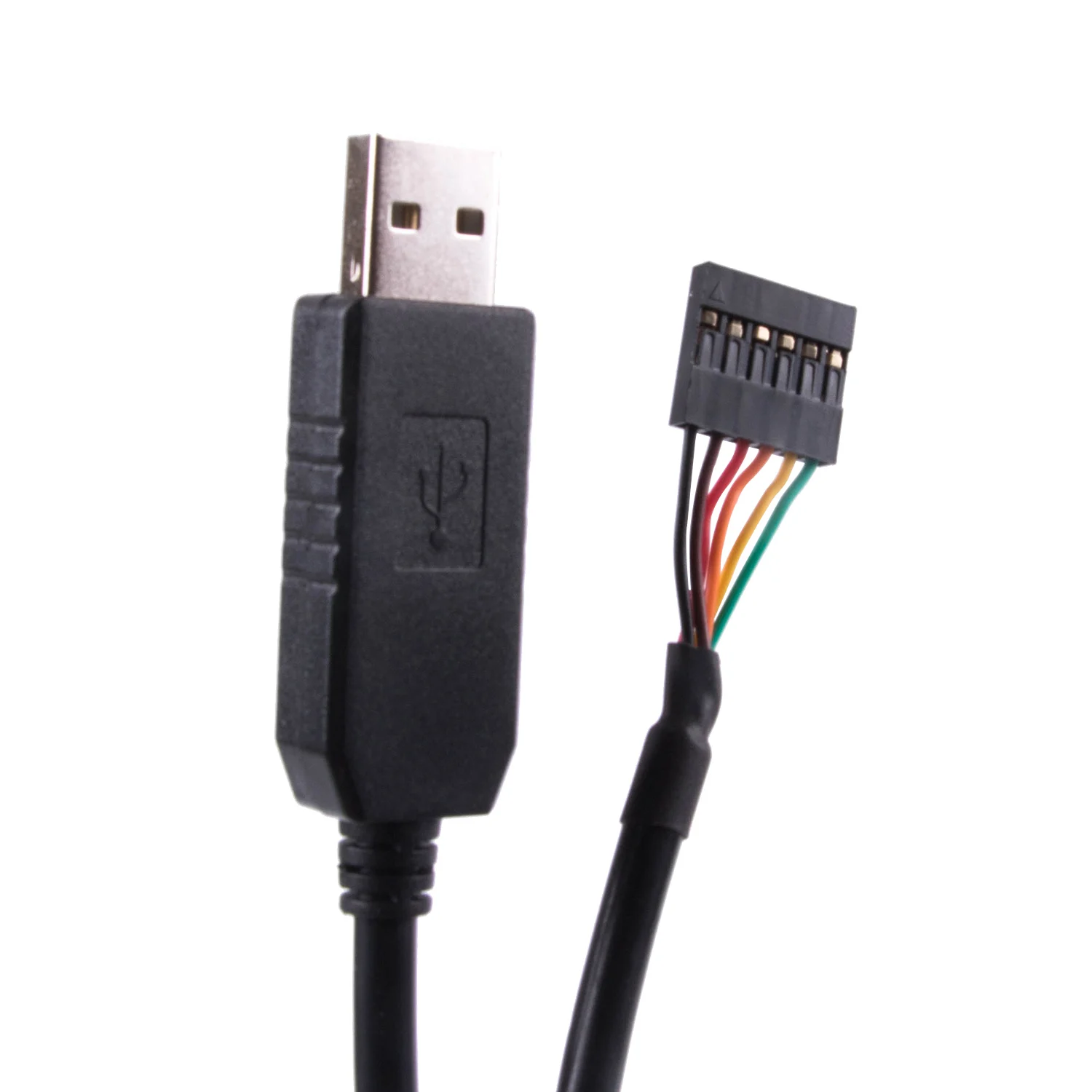

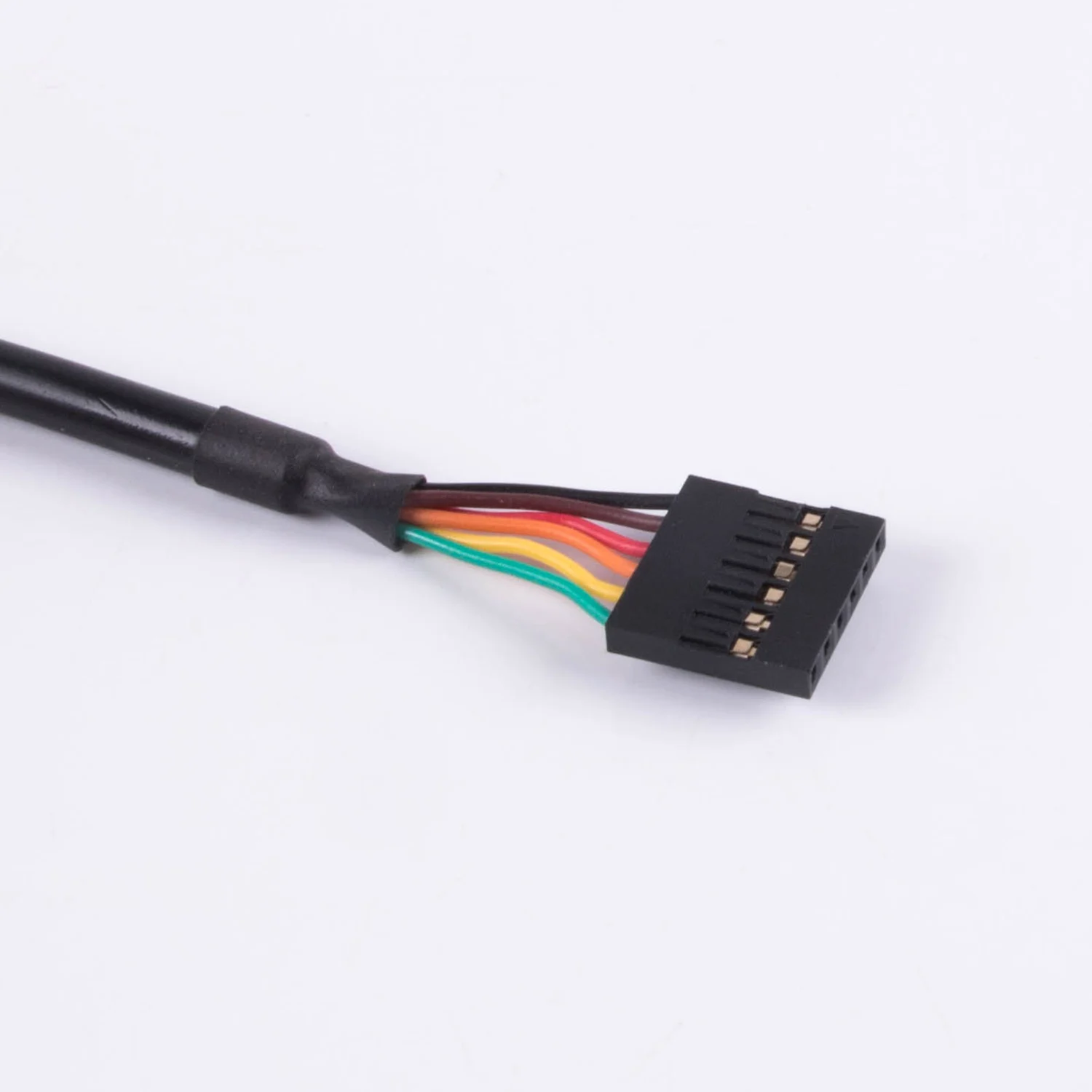

Pinout estándar de la siguiente manera:
Negro-GND
Marrón-CTS
Rojo-VCC/5V
Naranja-TXD
Amarillo-RXD
Verde-RTS
Paquete: 1 cable USB a 6 pines 2,54mm pl2303GT RS232
Producto Vedio
Acerca de PL2303GT
Controlador de puente serie PL2303GT USB a RS232 con transceptor RS232 incorporado
Interfaz USB
USB de un solo chip a RS232 asíncrono
Interfaz de transferencia de datos en serie.
Totalmente compatible con la especificación USB 2,0
(Modo de velocidad completa).
UHCI/OHCI (USB 1,1), EHCI (USB 2,0), xHCI
(USB 3,1) Controlador de host compatible.
USB libre de derechos a Puerto Com virtual (VCP)
Controladores para Windows, Mac, Linux y Android.
Transceptor USB 1,1 FS altamente integrado.
Resistencias de terminación integradas y pull-up
Resistencia para reducir los componentes externos de PCB.
Soporta OTPROM (programable de una sola vez
ROM) para descriptores de dispositivos USB
Configuración. OTPROM se puede programar
Directamente a través del puerto USB.
Cada IC tiene un ID único (para número de serie).
Admite alimentación de bus, autoalimentación y
Configuración de dispositivo USB de alta potencia.
Soporta suspensión selectiva USB de Windows
(Activación remota habilitada).
Soporta funcionamiento de voltaje VBUS de 3,3 V
Interfaz UART (RS232)
Transceptor RS232 incorporado:
O Cumple con los estándares EIA/con 5,0 V
Suministro eléctrico
O Velocidad de transmisión garantizada de 1000kbps
Bajo carga
O Diseño de tres controladores RS232
O Cinco receptores RS232 (siempre activos)
O sin cierre
Interfaz de salida del puerto serie RS232:
O Pines de interfaz UART RS232 completos (TXD, RXD,
RTS, CTS, DTR, DSR, DCD y RI
O Velocidad de baudios flexible compatible con hasta 1Mbps
O 5, 6, 7 u 8 bits de datos
O Modo de paridad Impar, Par, marca, espacio, ninguno
O Uno, uno y medio, o dos bits de parada
Control de flujo de hardware y software
O Proporciona un PIN Indicador de apagado RS232
Búferes FIFO de datos bidireccionales de 1024 bytes
(Recepción de 768 Bytes/transmisión de 256 bytes) para
Rendimiento de datos más rápido.
Transmisión (TX) y recepción configurables
Pines (RX) LED usando pines GPIO configurables.
Instalación del adaptador USB enchufable a serie DB9 en Windows 7
Windows 7 detectará y activará un asistente para instalar los controladores cuando el cable serial USB esté conectado, pero también es fácil (como esencial en otros sistemas operativos) para instalar primero el software del controlador.
Deberá descargar el controlador y descomprimirlo en cualquier lugar de su escritorio. Una vez que lo haya hecho, haga doble clic en él para iniciar la instalación.
La instalación es relativamente simple y no se hacen preguntas. Cuando haya terminado, debería ver algo como esto:
Ahora siga adelante y conecte el adaptador. Debería aparecer una ventana emergente con este aspecto:
Finalmente, Windows debe informar de que el dispositivo se ha instalado:
En el Administrador de dispositivos, debería buscar algo como esto:
