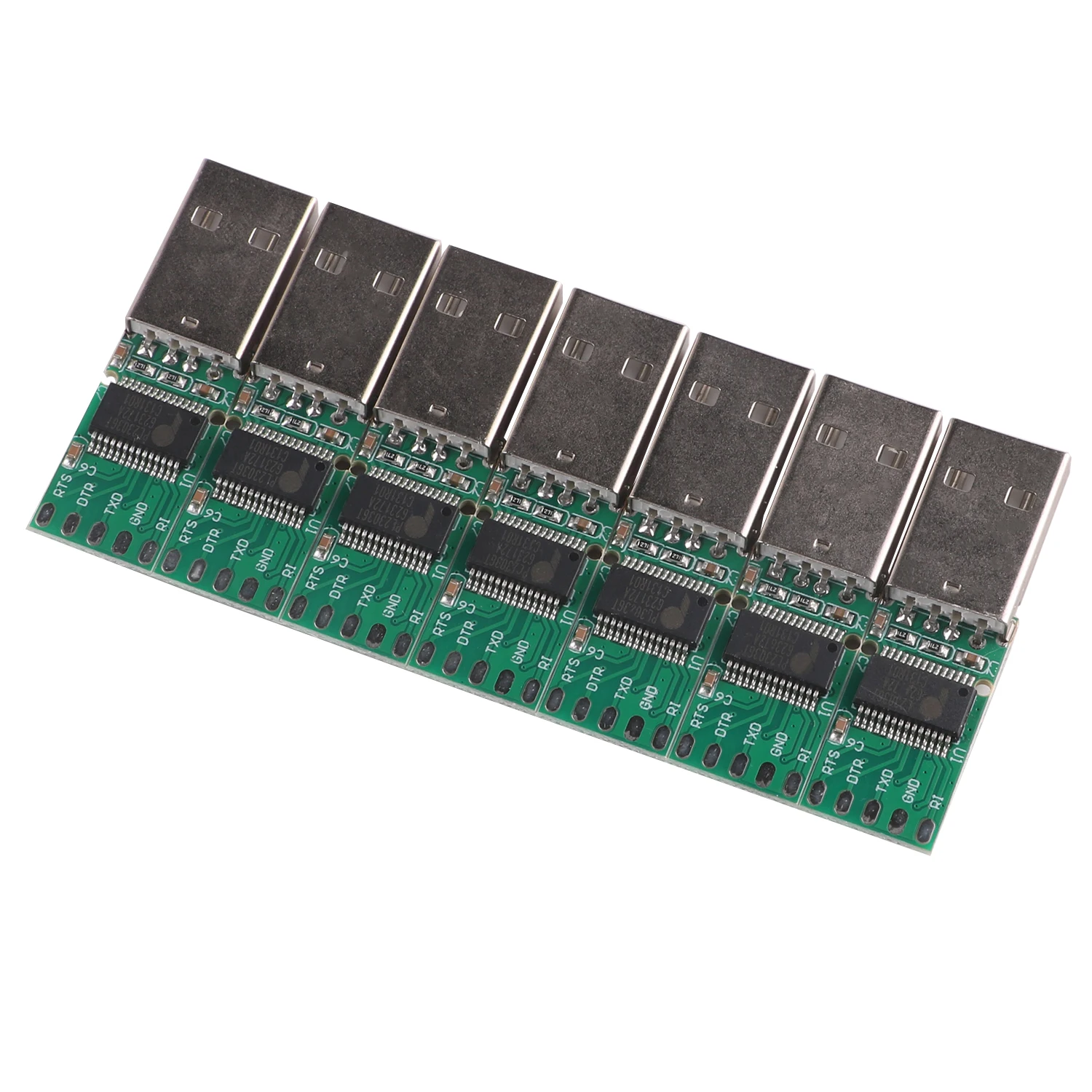

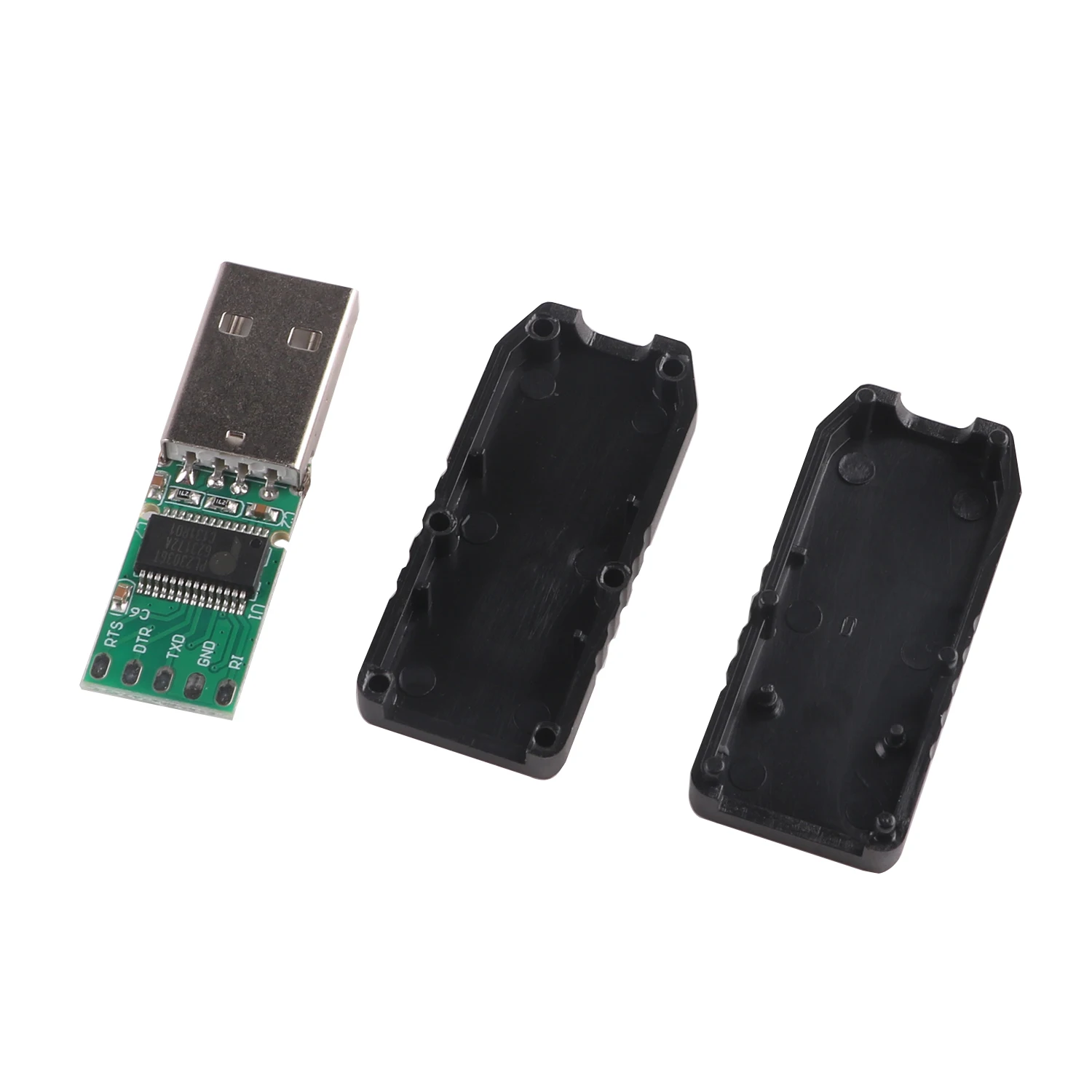

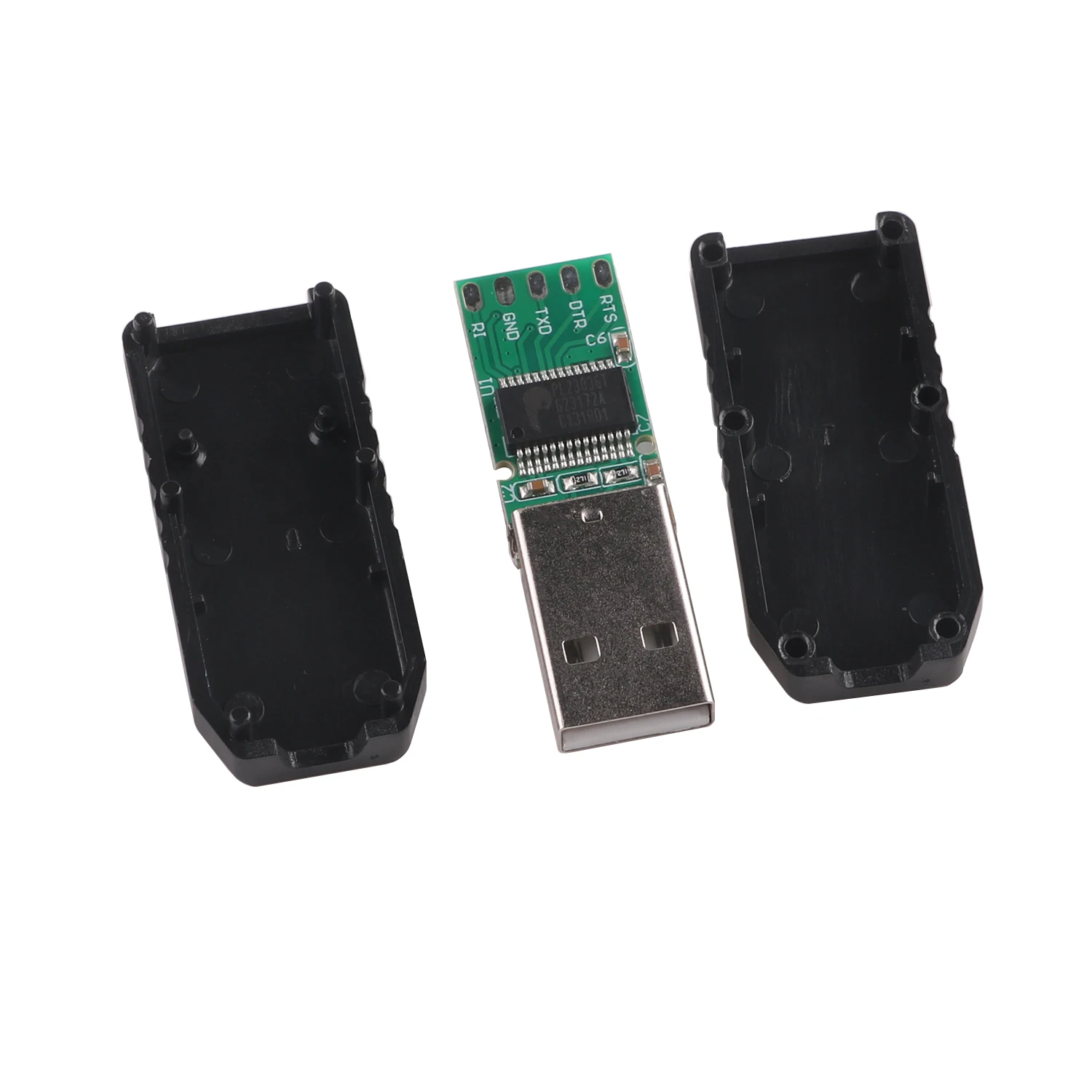

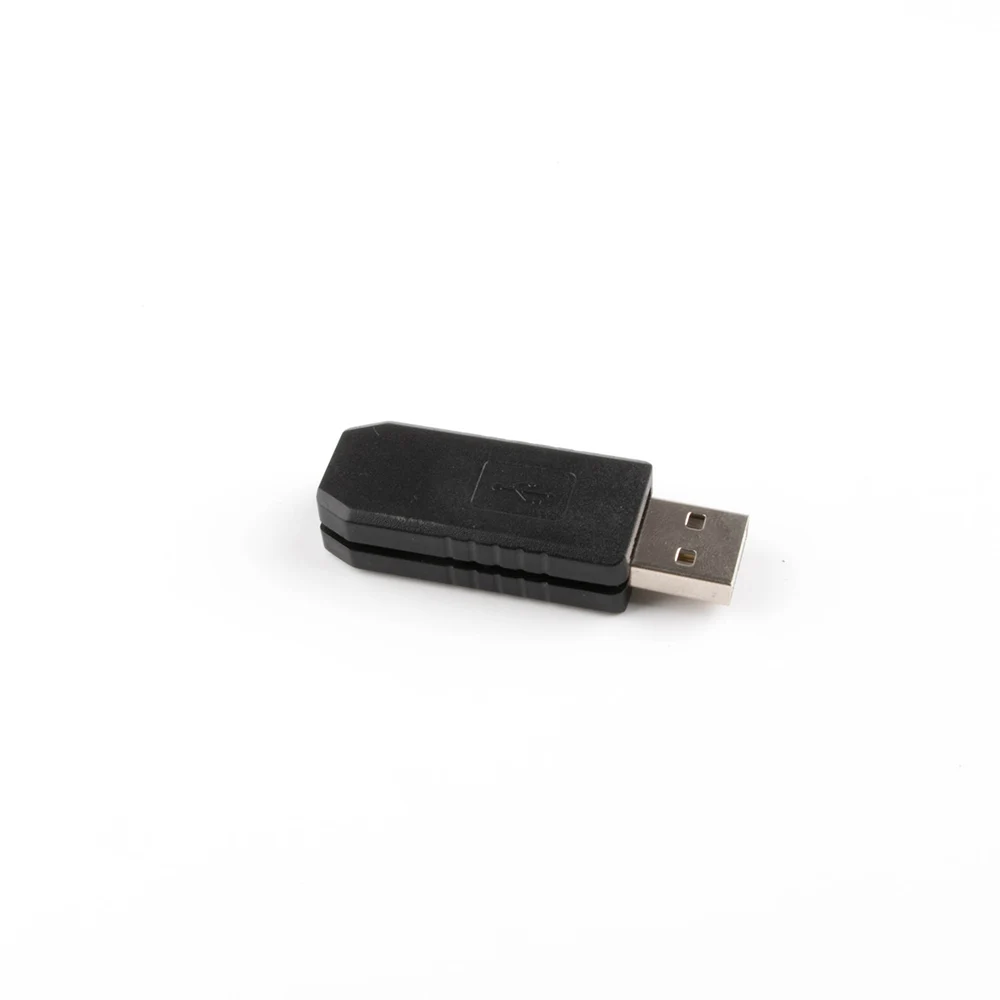

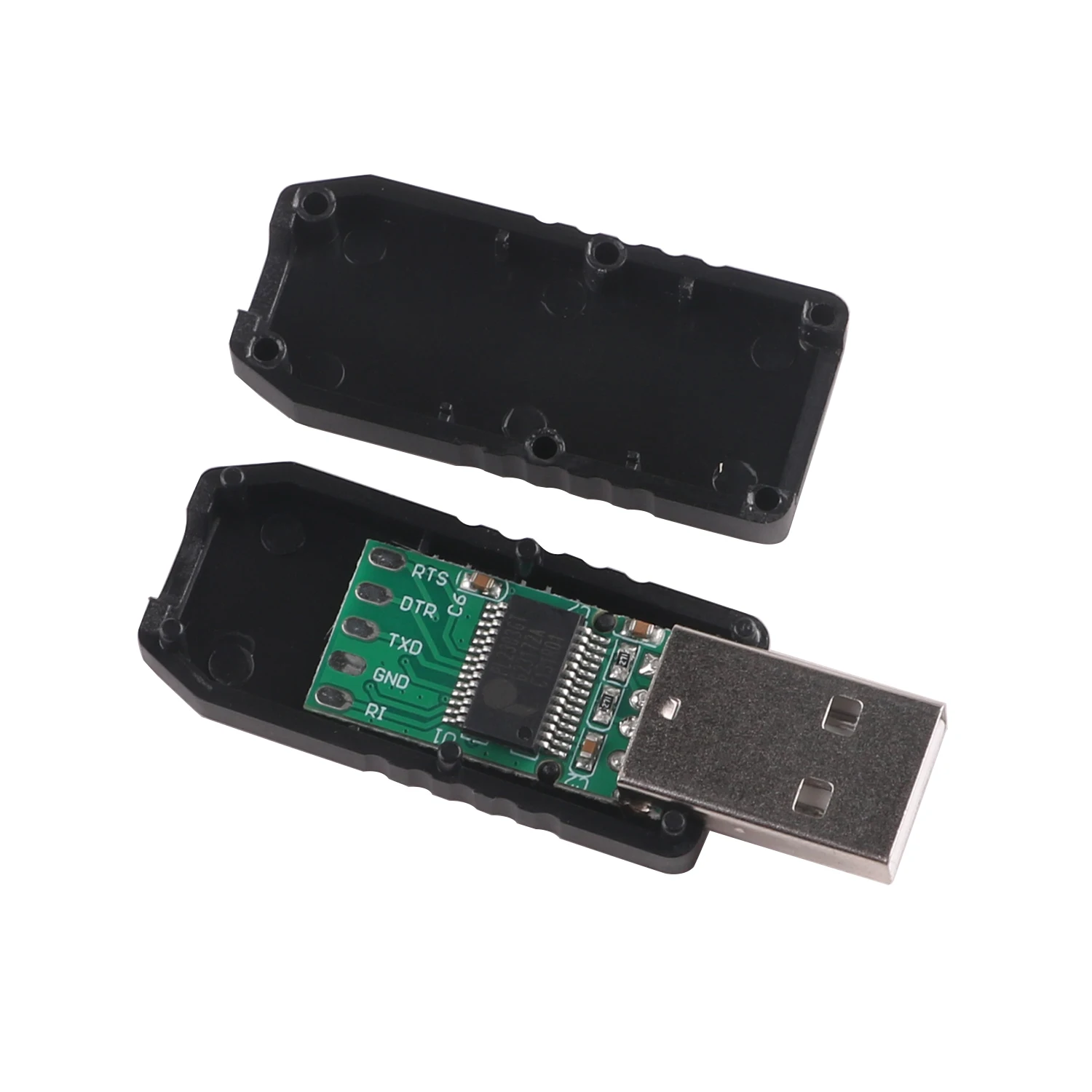

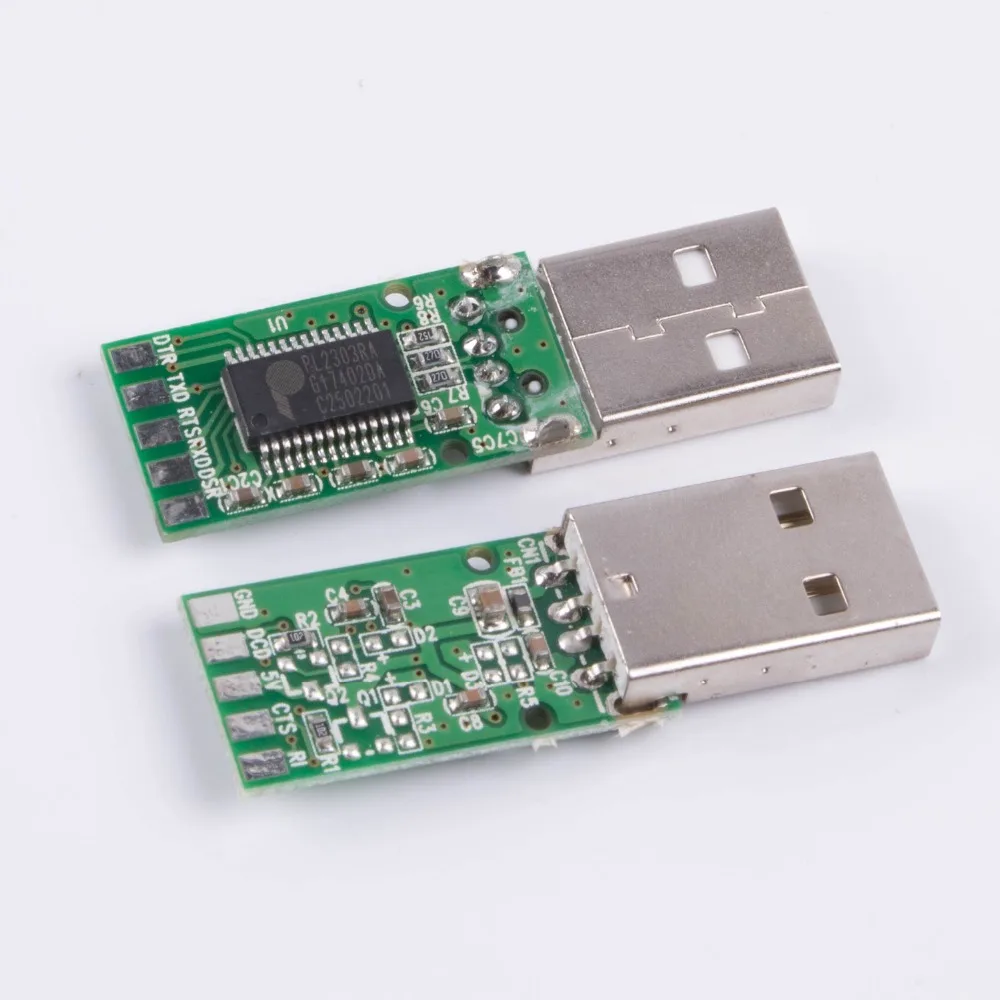

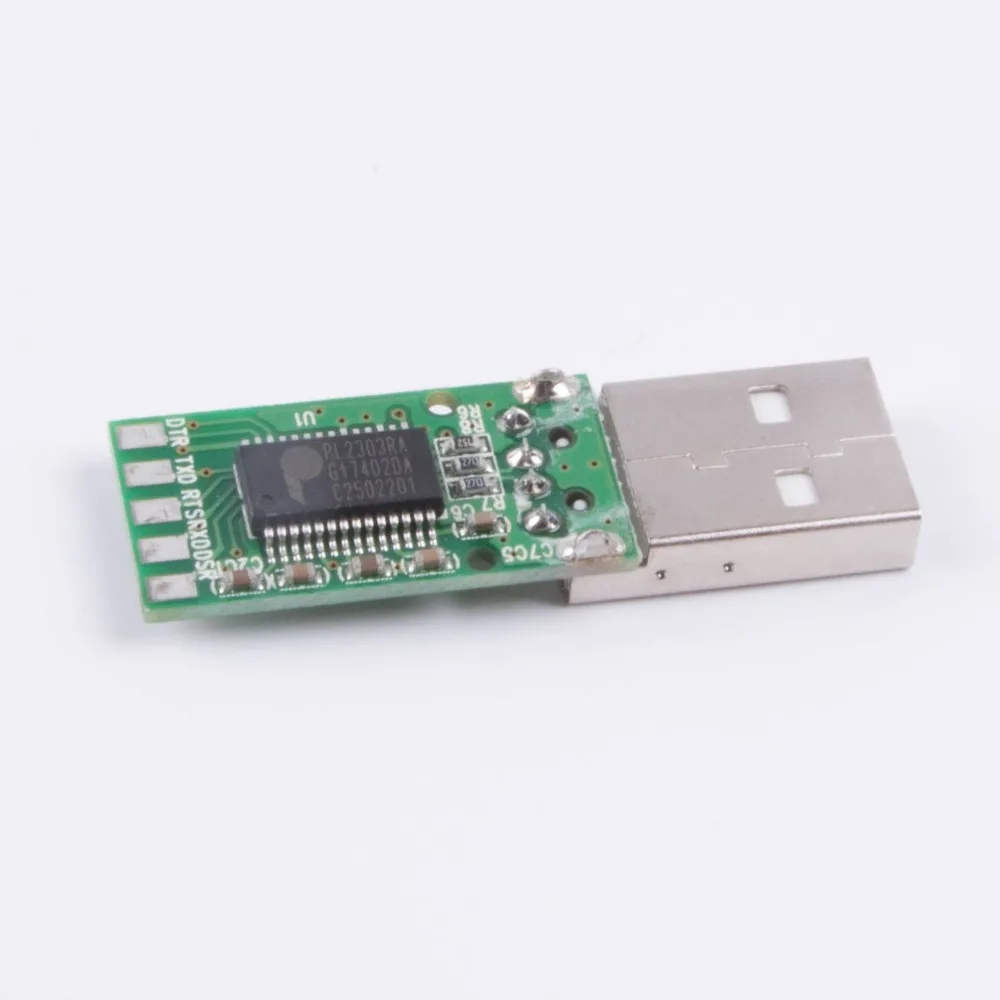

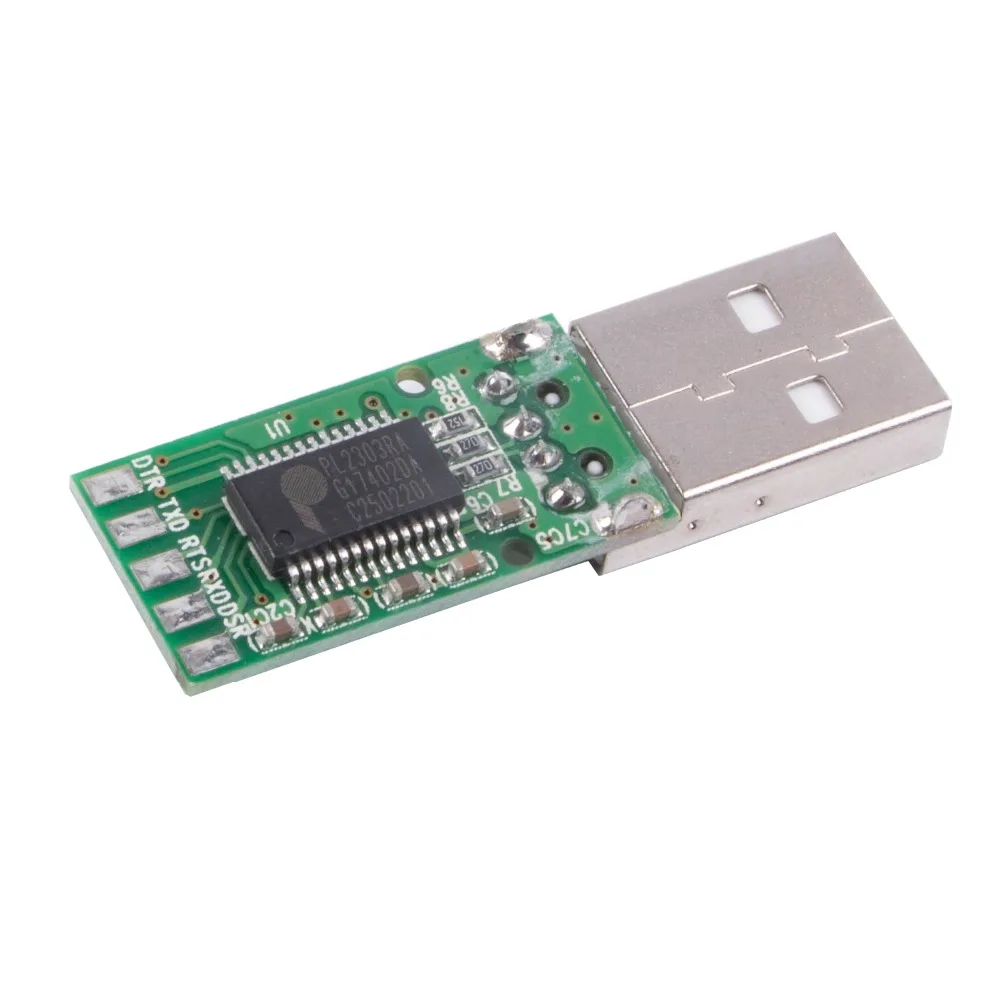

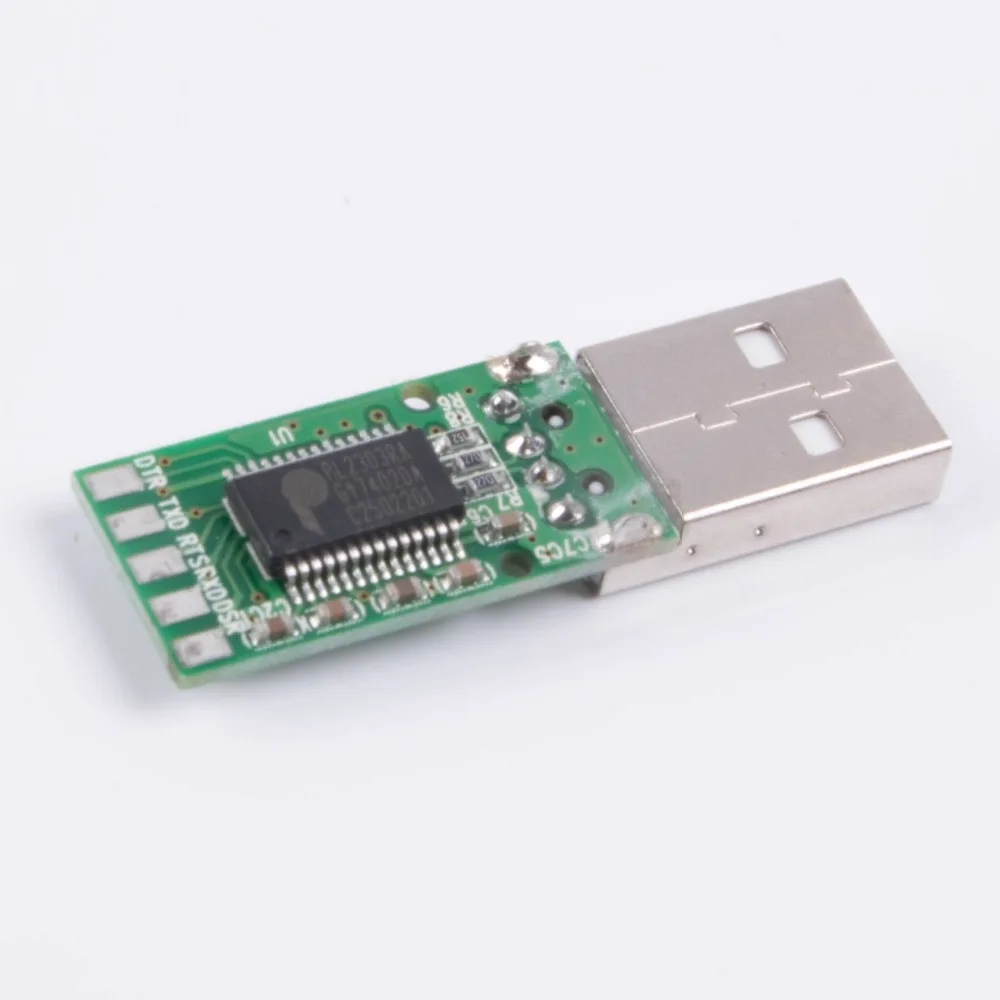

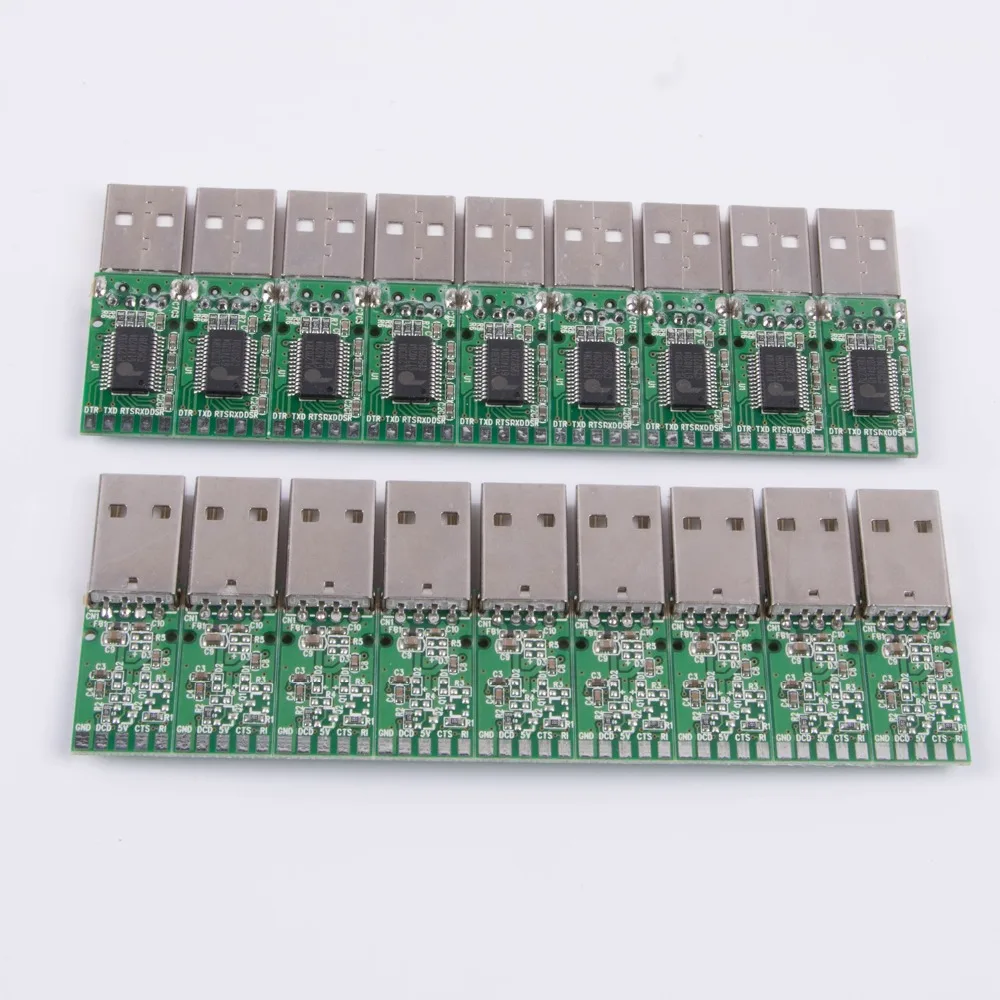

Adaptador de convertidor PL2303 USB RS232 puerto de módulo serie Prolific pl2303 RS232 adaptador de placa PCB
Soporte WIN7, win8, win10

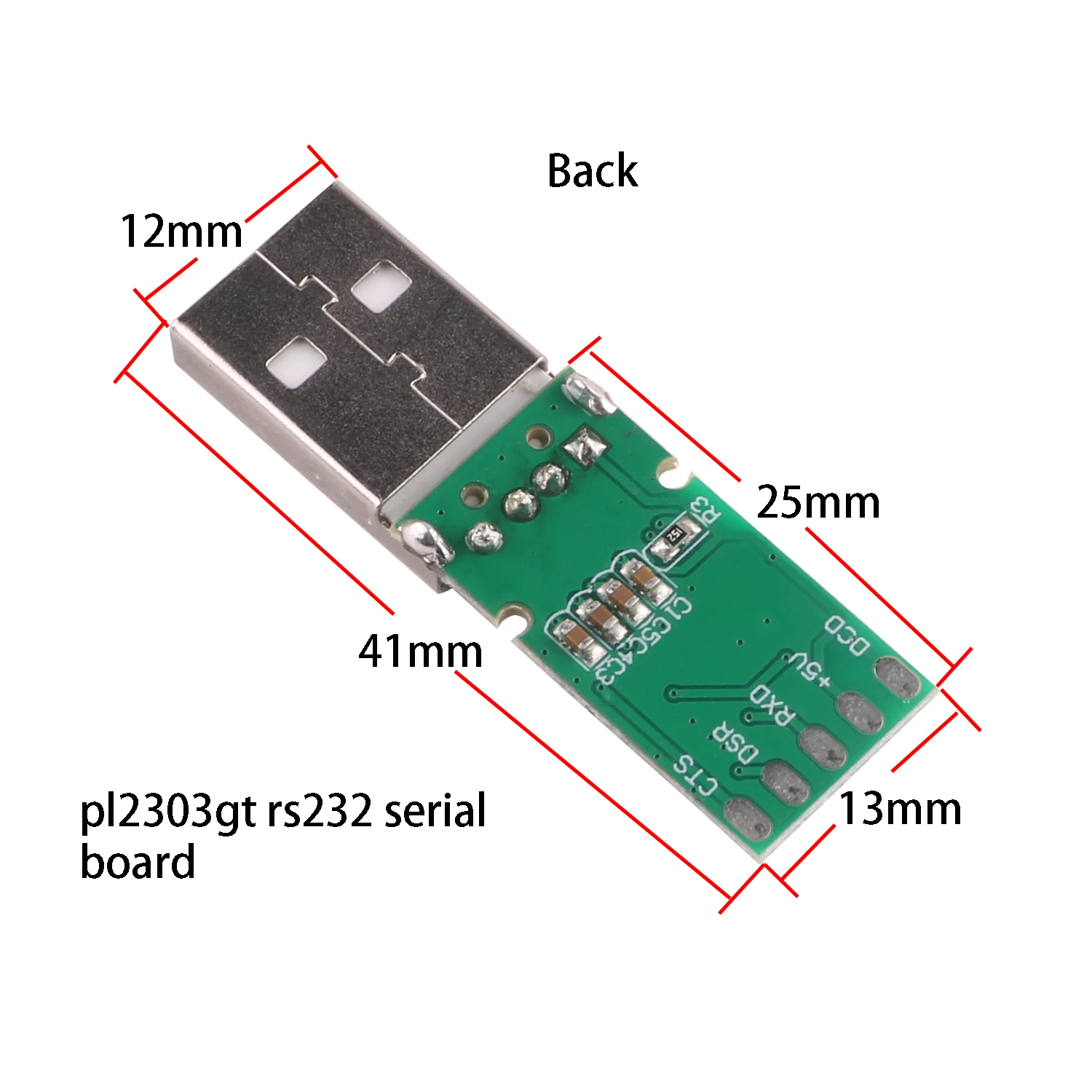

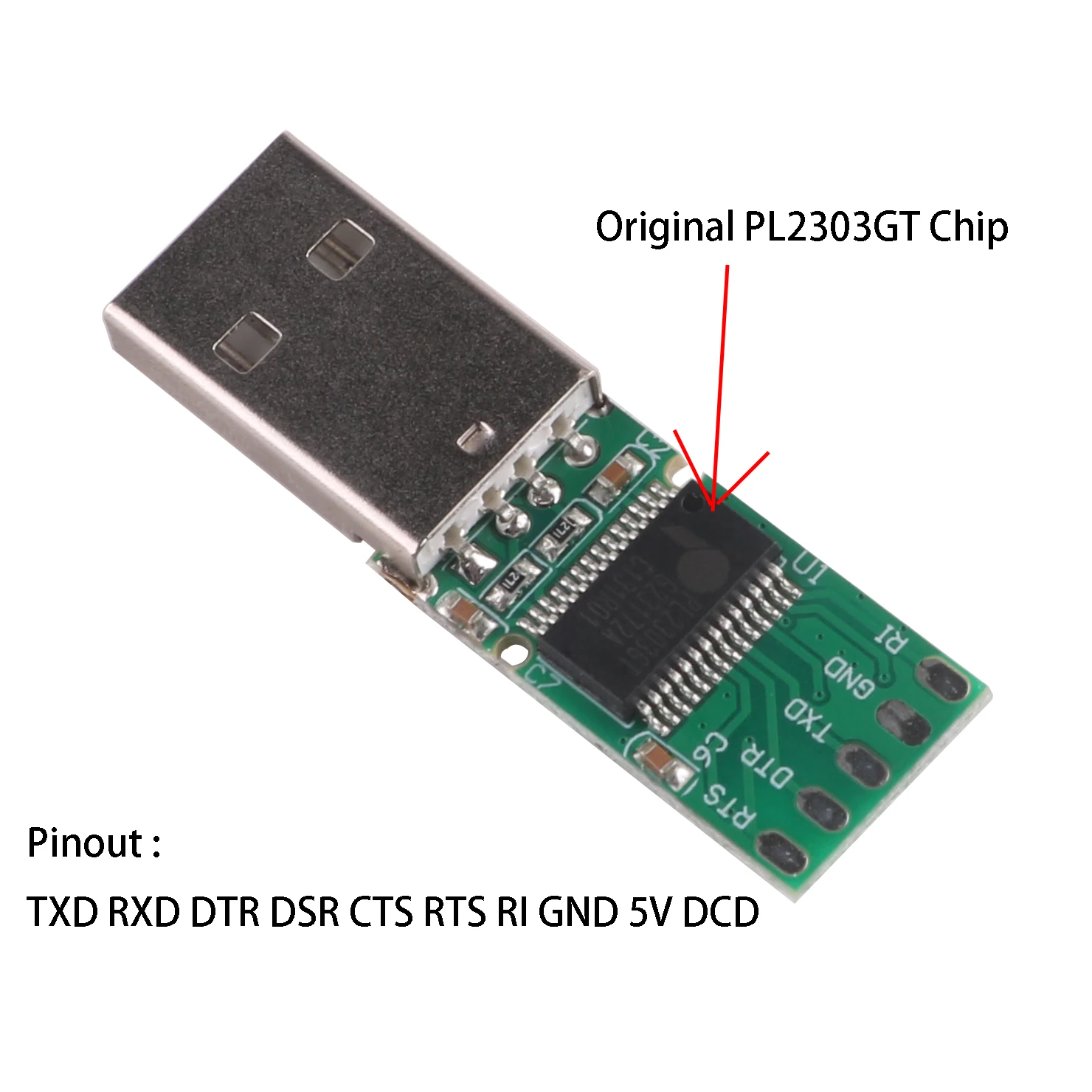

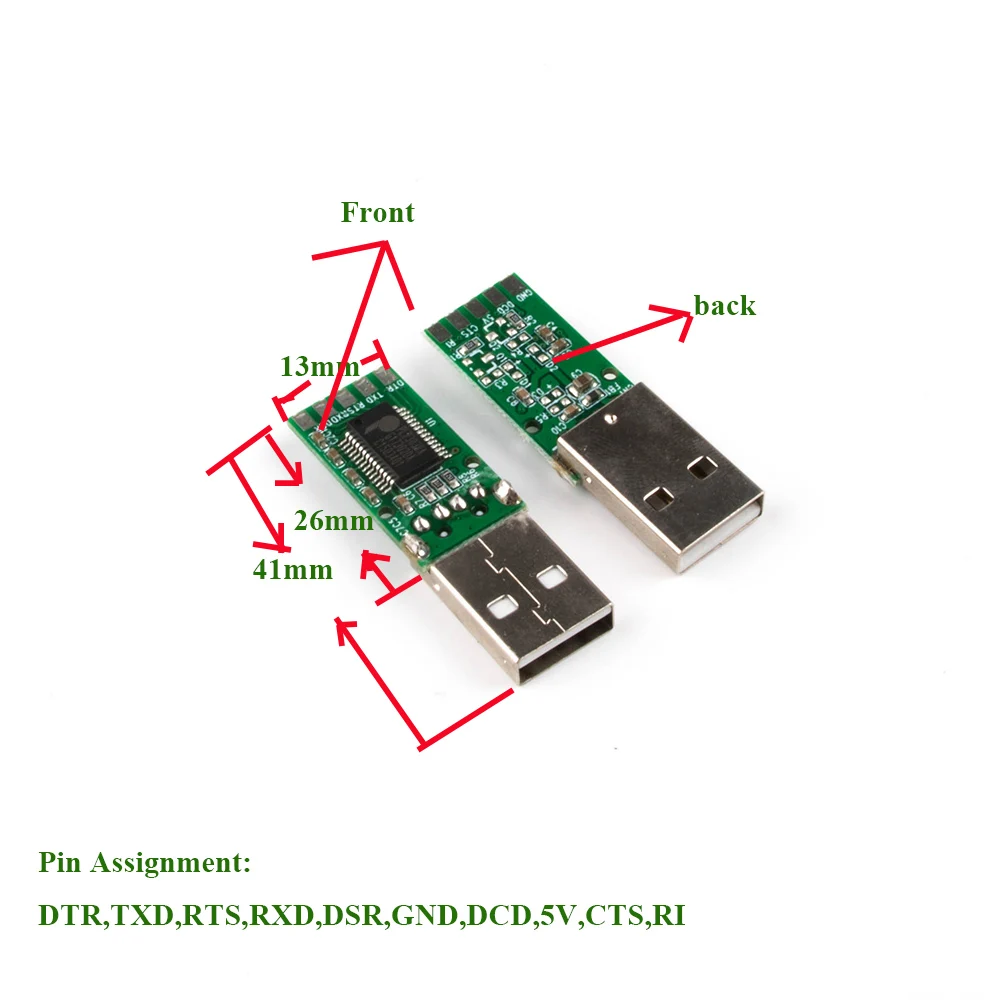

Con pinout de Puerto COM completo: TXD, RXD, CTS, RTS, DTR, DSR, DCD, RI, GND, más VCC5V







Características de PL2303RA:
Configuración de EEPROM
Los descriptores de configuración predeterminados se almacenan en el chip interno, que se cargará durante
Reinicio de encendido o reinicio del bus USB siempre que OTPROM (ROM programable de una sola vez) esté vacío.
Varios de los descriptores USB podrían modificarse y almacenarse en la OTPROM durante el inicio del dispositivo, como
ID de proveedor (VID), ID de producto (PID), número de serie, cadena de producto y otros descriptores de configuración.
La OTPROM se puede programar dos veces utilizando la utilidad dedicada PL2303RA EEPROM Writer
Software que se puede solicitar a distribuidores prolíficos o autorizados
El PL2303RA admite formatos de datos versátiles y tiene un generador de velocidad de baudios programable. El
Los formatos de datos compatibles se muestran en la Tabla 7-1. El generador programable de velocidad en baudios admite baudios
Tasas de hasta 1Mbps y el controlador estándar ya admite varias configuraciones de velocidad en baudios
PL2303RA proporciona una solución conveniente para conectar un serial asíncrono dúplex completo RS232.
Dispositivo a cualquier host compatible con Bus serie universal (USB). Prolific proporciona un COM virtual altamente compatible
Controladores de puerto que simulan el puerto COM tradicional en la mayoría de los sistemas operativos, lo que permite el
Aplicaciones basadas en el puerto COM para migrar fácilmente y preparar el USB.
PL2303RA también integra un transceptor de alta velocidad de baudios que cumple con los requisitos de EIA/TIA-232F y
Especificaciones de la interfaz de comunicaciones CCITT V.28. El transceptor de es un transmisor de 3 y
Dispositivo de 5 receptores con un circuito de bomba de carga de alta eficiencia integrado. Esta bomba de carga de alta eficiencia
El circuito con condensadores externos de 1uF proporciona la salida bipolar a los transmisores y hace que el
Transmisores para entregar los niveles de voltaje de salida de la RS-232. En funcionamiento normal, PL2303RA funciona
A un consumo de energía muy bajo con velocidad de datos garantizada de hasta 1000kbps. PL2303RA también tiene un
PIN Indicador de apagado activo-bajo que puede servir como indicador de apagado para aplicaciones especiales
Propósitos.
Al aprovechar el modo de transferencia masiva USB, los grandes búferes de datos y el control automático de flujo,
PL2303RA es capaz de lograr un mayor rendimiento en comparación con el UART tradicional (Universal
Transmisor receptor asíncrono) puertos. El generador de tasa de baudios flexible de PL2303RA podría ser
Programado para generar cualquier velocidad entre 75 BPS a 1M bps.
PL2303RA está diseñado exclusivamente para soluciones móviles e integradas en mente, proporcionando un pequeño
Huella que podría encajar fácilmente en cualquier conector y dispositivo de mano. Con potencia muy pequeña
Consumo en modo de funcionamiento o de suspensión, PL2303RA es perfecto para el funcionamiento alimentado por autobús
Con mucha energía restante para los dispositivos conectados.
Totalmente compatible con la especificación USB v2.0 (velocidad completa)
Controlador de host compatible UHCI/OHCI (USB1.1), EHCI (USB 2,0), xHCI (USB 3,0)
Transceptor USB 1,1 en CHIP, regulador de 5V 3,3 V y generador de reloj de 96MHz
Transceptor RS232 integrado
Cumple con los estándares EIA/con fuente de alimentación de 5,0 V
Velocidad de transmisión garantizada de 1000kbps bajo carga
Diseño de tres controladores RS232
Cinco receptores RS232 (siempre activos)
Cierre libre
Interfaz de salida de puerto serie RS232
Transmisor y receptor dúplex completo (TXD y RXD)
Seis Pines de control MÓDEM (RTS, CTS, DTR, DSR, DCD y RI)
5, 6, 7 u 8 bits de datos
Modo de paridad Impar, Par, marca, espacio o ninguno
Uno, uno y medio, o dos bits de parada
Error de paridad, error de fotograma y detección de rotura de serie
Velocidad de baudios programable de 75 BPS a 1M BPS
Proporciona pin Indicador de apagado RS232
Funciona con aplicaciones de software PC COM Port existentes
Amplio mecanismo de control de flujo
Nivel de marca de agua alto/bajo ajustable
Control automático de flujo de hardware con CTS/RTS o DSR/DTR
Control de flujo de software automático con XON/XOFF
Detección de desbordamiento del búfer de datos entrantes
Búfer DE DATOS bidireccional configurable de 512 bytes
Búfer de salida de 256 bytes y búfer de entrada de 256 bytes; o
Búfer saliente de 128 bytes y búfer entrante de 384 bytes
Admite activación remota desde señales de PIN de entrada RS232 (RI, RXD, DSR, DCD, CTS)
Cuatro (4) Pines de E/S de uso general (GP0, GP1, GP2 y GP3)
ROM OTP (One Time Programmable) en chip para escribir configuraciones de dispositivos de inicio
Proporciona controladores de Puerto COM virtual (VCP) sin derechos de autor para:
Windows 2000, XP, Vista y 7 (controladores de logotipo WHQL certificados por Microsoft)
Windows Server 2003, 2008, 2008 R2
Ventanas 8
Windows CE 4,2, 5,0, 6,0 y Windows Embedded Compact 7
Windows XP integrado (XPe), punto de servicio (WEPOS) y POSReady
Mac OS 8/9, OS X
Linux/Android kernel 2.4.31 y superior incluye controladores integrados
Proporciona personalización del controlador para USB VID/PID del cliente y tasas de baudios especiales
