Análisis general del producto

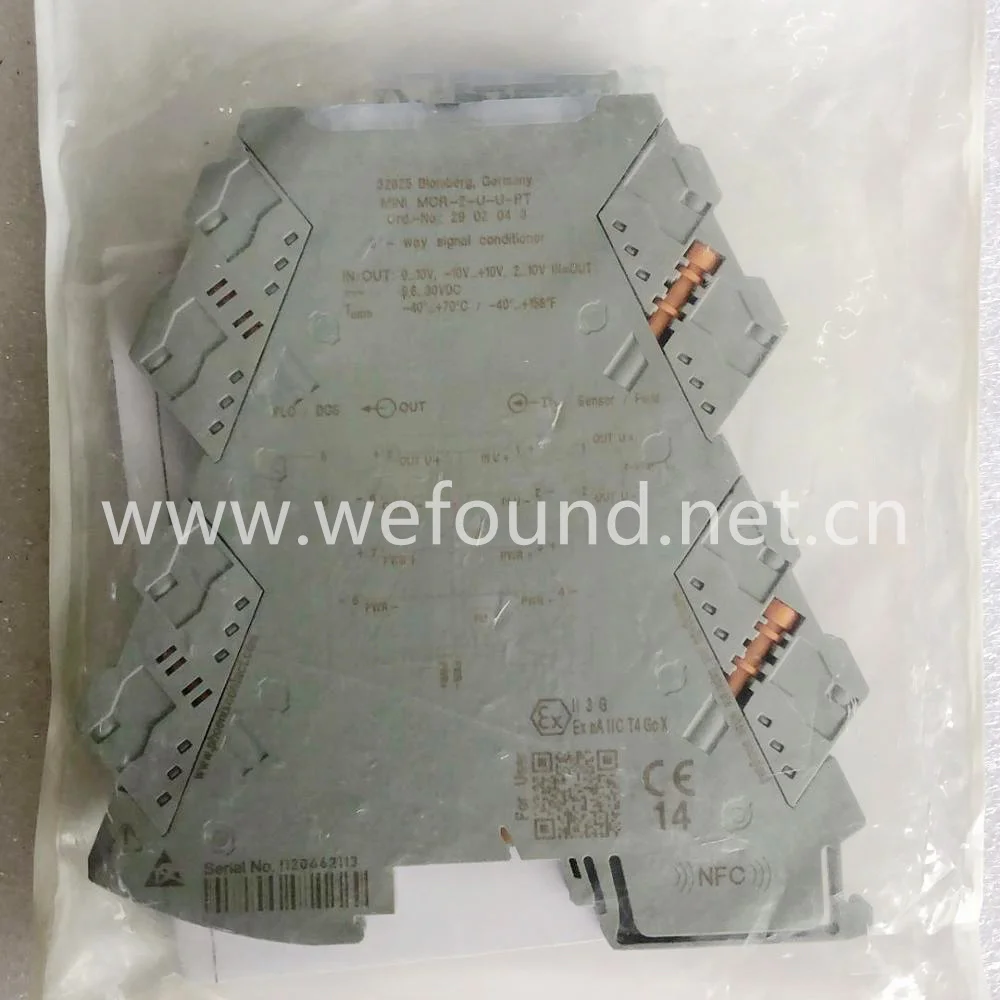

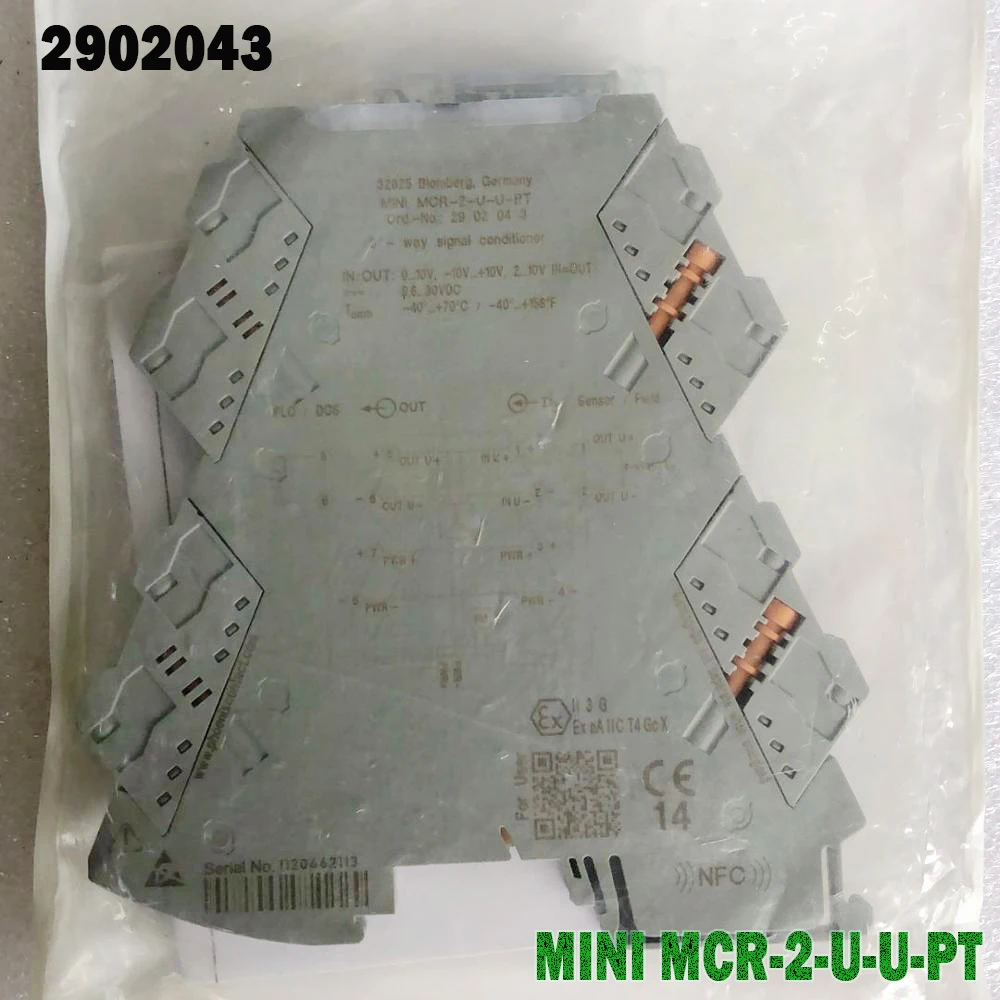

El MINI MCR-2-U-U-PT, referencia 2902043, es un acondicionador de señal analógica de un canal pensado para montaje en carril DIN. Su función principal es aislar, acondicionar y transmitir señales de tensión normalizadas: admite entrada de 0 a 10 V o de −10 a +10 V y entrega la misma modalidad de señal a la salida. La separación galvánica en tres vías —entre entrada, salida y alimentación— resulta útil para limitar la propagación de diferencias de potencial e interferencias entre partes de una instalación. No debe confundirse, eso sí, con una barrera de seguridad para cualquier aplicación: la adecuación depende de los requisitos y normas concretos del sistema.
Lo veo especialmente apropiado para armarios de automatización donde un PLC, una tarjeta de adquisición o un controlador necesita recibir una señal analógica aislada. En una instalación con un sensor de presión que entrega tensión, por ejemplo, puede ayudar a desacoplar eléctricamente el circuito de campo del de control. También encaja en procesos donde hay variadores u otros equipos capaces de introducir ruido, aunque el aislamiento no sustituye a un cableado correcto, una puesta a tierra bien planteada ni a la comprobación de la señal real en servicio.
Calidad de construcción y materiales
La familia está concebida para instalación industrial sobre carril DIN de 35 mm. En esta variante, el sufijo PT identifica la conexión de tipo push-in: el cable se inserta en el borne sin apretar un tornillo, lo que agiliza el montaje y puede facilitar tareas de mantenimiento en cuadros con muchos módulos. Para que la conexión sea fiable, hay que respetar el tipo y la sección de conductor admitidos por el fabricante, preparar el extremo correctamente y comprobar que queda firmemente retenido.

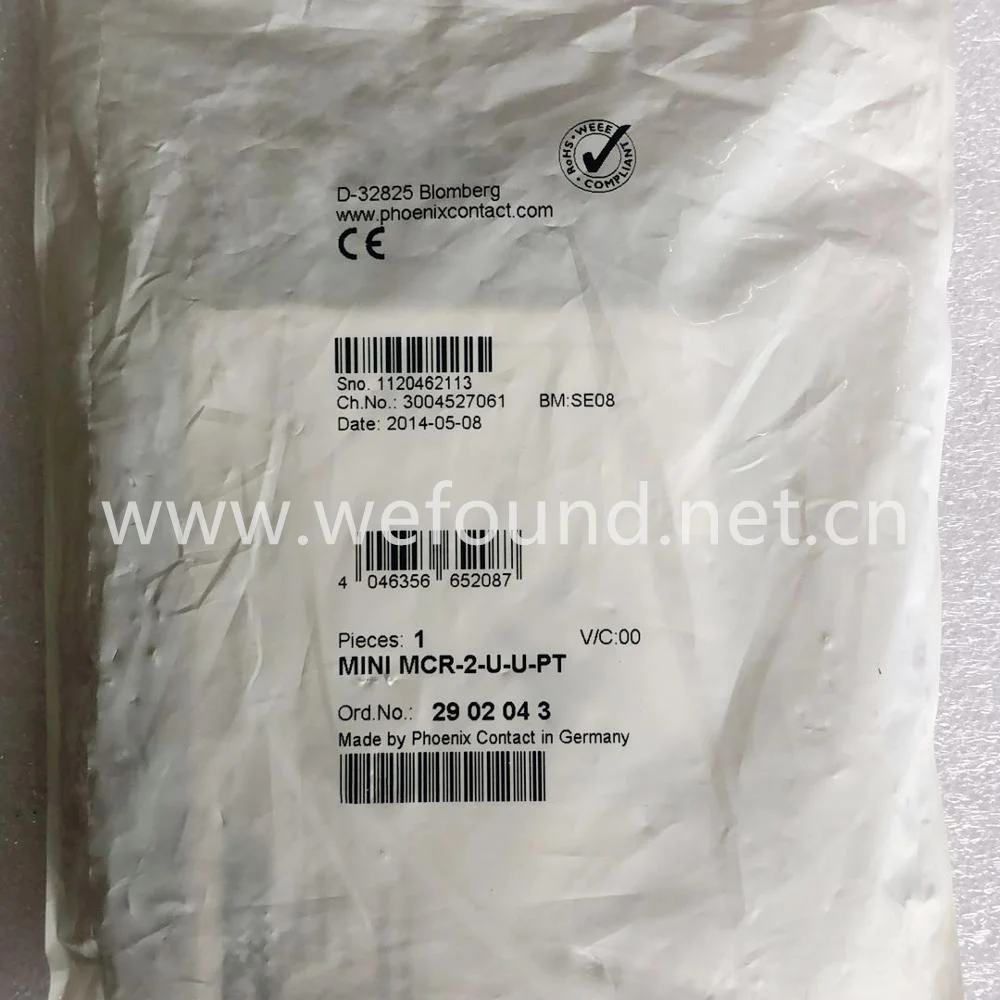

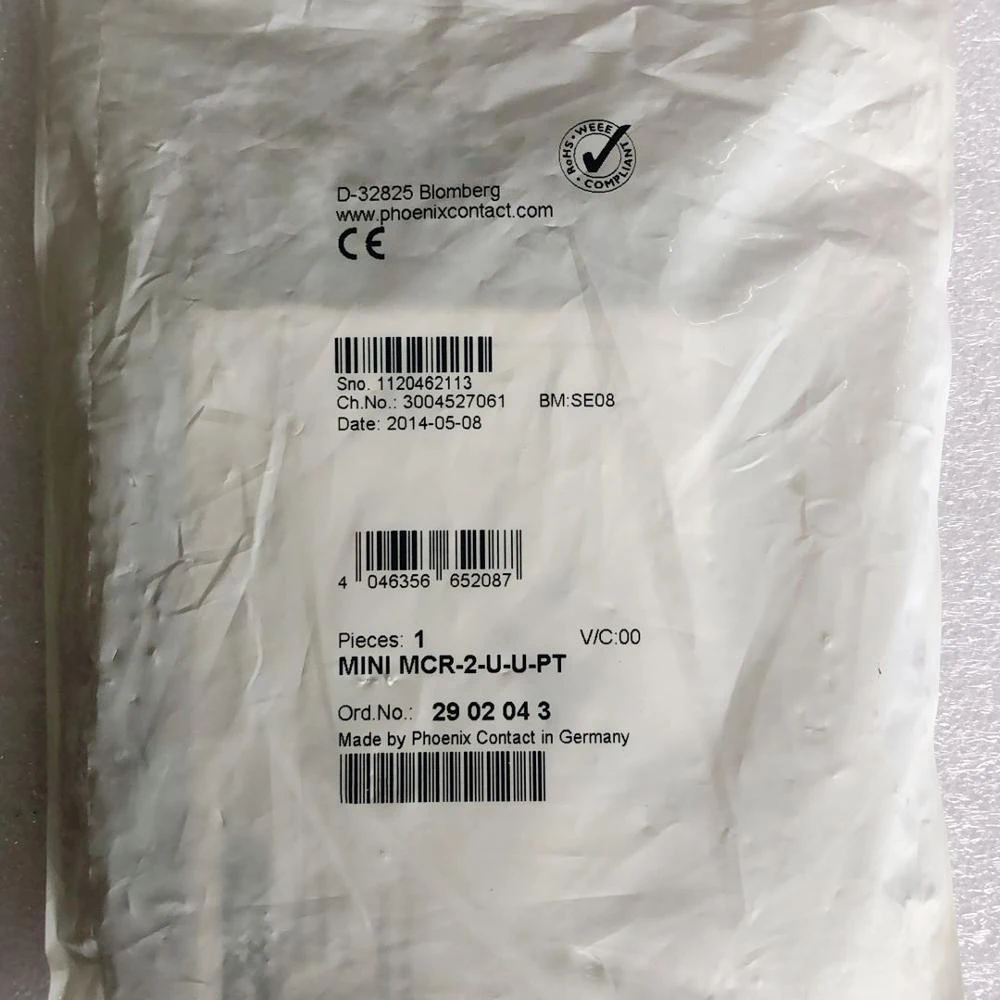

La variante 2902043 no debe confundirse con la 2902042, que utiliza conexión por tornillo. Aunque ambas comparten la función y el nombre base, la diferencia de terminación afecta directamente al cableado y a la sustitución física en una instalación existente. Antes de pedir una unidad, conviene cotejar el código completo del módulo retirado, no solo la familia MINI MCR.
Compatibilidad y rendimiento
El módulo trabaja con señales unipolares y bipolares de tensión, en los rangos de 0 a 10 V y de −10 a +10 V, y necesita alimentación de 24 V CC. La ficha técnica consultada especifica un error máximo de transmisión del 0,1 % del valor final, una frecuencia límite aproximada de 30 Hz y un tiempo de respuesta de alrededor de 10 ms. Son características orientadas al acondicionamiento de señales de proceso relativamente lentas, no a la transmisión de formas de onda rápidas ni a aplicaciones de control que exijan gran ancho de banda.
En un puesto de puesta en marcha, una comprobación razonable sería aplicar una señal conocida a la entrada y medir la salida con un multímetro adecuado, verificando también la alimentación y la configuración de polaridad y rango. Si se integra entre un sensor y un PLC, hay que confirmar que ambos esperan el mismo tipo de señal: un equipo configurado para corriente no queda adaptado automáticamente por este módulo, que es para tensión. La referencia de familia incluye alternativas con otros formatos de entrada y salida, por lo que la apariencia similar no garantiza intercambiabilidad.
Puntos fuertes y aspectos mejorables
A favor:
- Aislamiento de tres vías y protección frente a transitorios, útiles en cuadros con circuitos de campo y control separados.
- Compatibilidad con los rangos habituales de tensión de 0–10 V y ±10 V.
- Conexión push-in, práctica cuando se realizan sustituciones o cableados repetitivos.
- Formato para carril DIN e integración en una gama con accesorios y opciones de distribución de alimentación.
A tener en cuenta:
- Es un dispositivo de un canal; en instalaciones con muchas señales, el espacio y el coste por punto pueden ser relevantes frente a soluciones multicanal o tarjetas de entrada aisladas.
- El ancho de banda de aproximadamente 30 Hz limita su uso con señales rápidas.
- La referencia 2902043 identifica una variante concreta: no conviene sustituirla por otra MINI MCR basándose únicamente en que el nombre de familia coincida.
- Si se compra como unidad usada o reacondicionada, la afirmación de que ha sido probada no basta para valorar su estado: es recomendable pedir información sobre el ensayo, comprobar el estado de bornes y carcasa y verificar su funcionamiento antes de devolver el sistema a producción.
Veredicto del experto
Es un acondicionador de señal especializado y razonablemente completo para aislar señales analógicas de tensión en automatización industrial. La combinación de aislamiento de tres vías, entrada y salida de 0–10 V o ±10 V y conexión push-in lo hace una opción lógica cuando se necesita exactamente esa referencia y formato de borne. No es, sin embargo, un módulo universal: no debe elegirse para señales de corriente ni para aplicaciones de respuesta rápida sin comprobar antes sus límites.

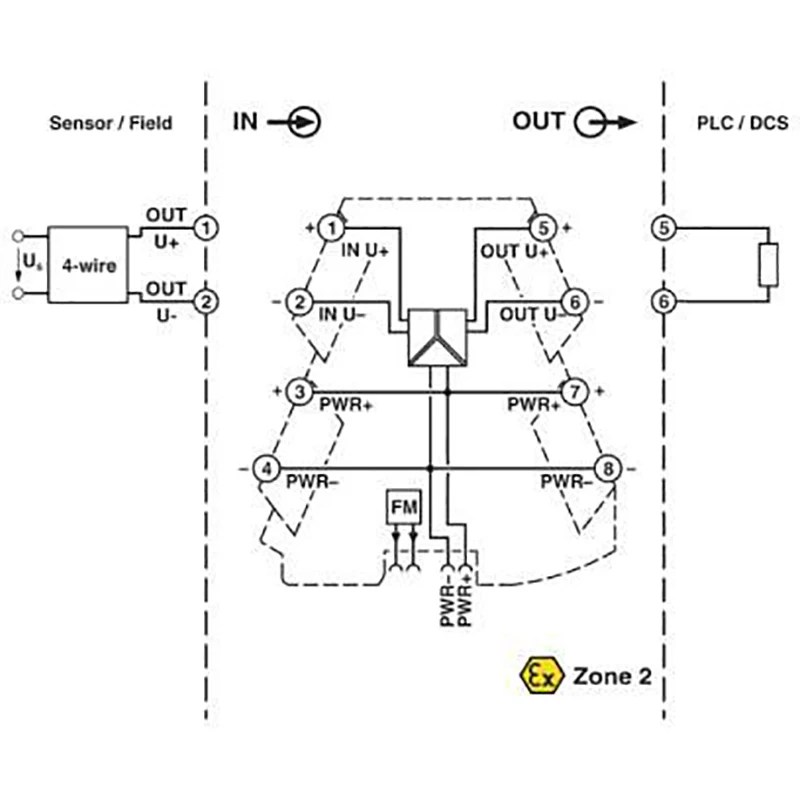

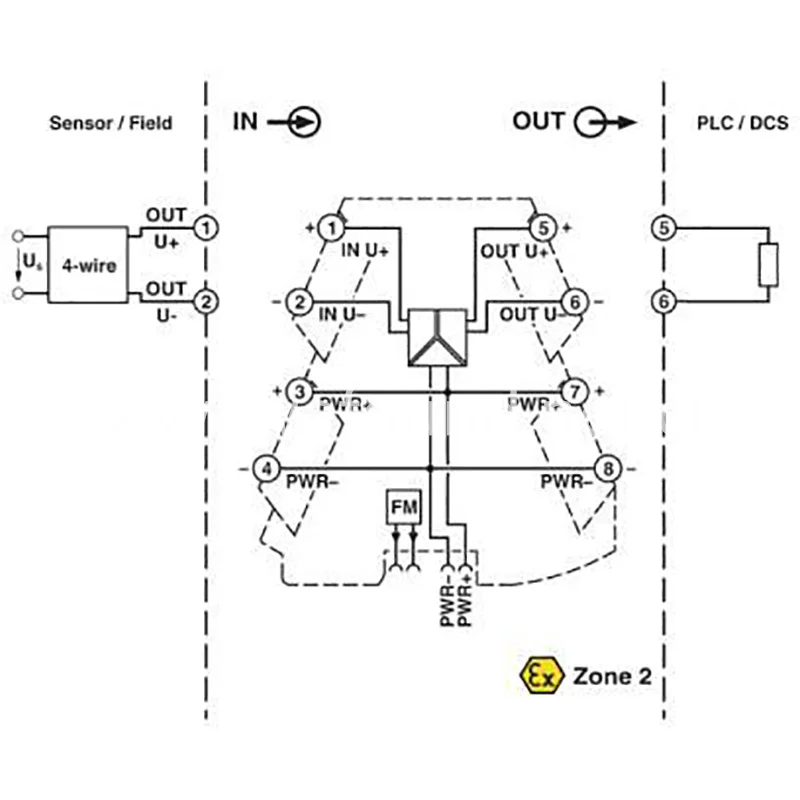

En una sustitución, verificaría el código 2902043, la alimentación de 24 V CC, el esquema de terminales y el tipo de cableado antes de energizar el cuadro. También confirmaría quién fabrica la unidad concreta que se ofrece: la referencia se asocia al modelo MINI MCR-2-U-U-PT de Phoenix Contact, mientras que el anuncio la presenta bajo otra marca. Esa diferencia merece aclararse con el vendedor, especialmente si la instalación requiere trazabilidad, documentación técnica o una pieza original.
