Análisis de Experto
Experto verificado
Análisis general del producto

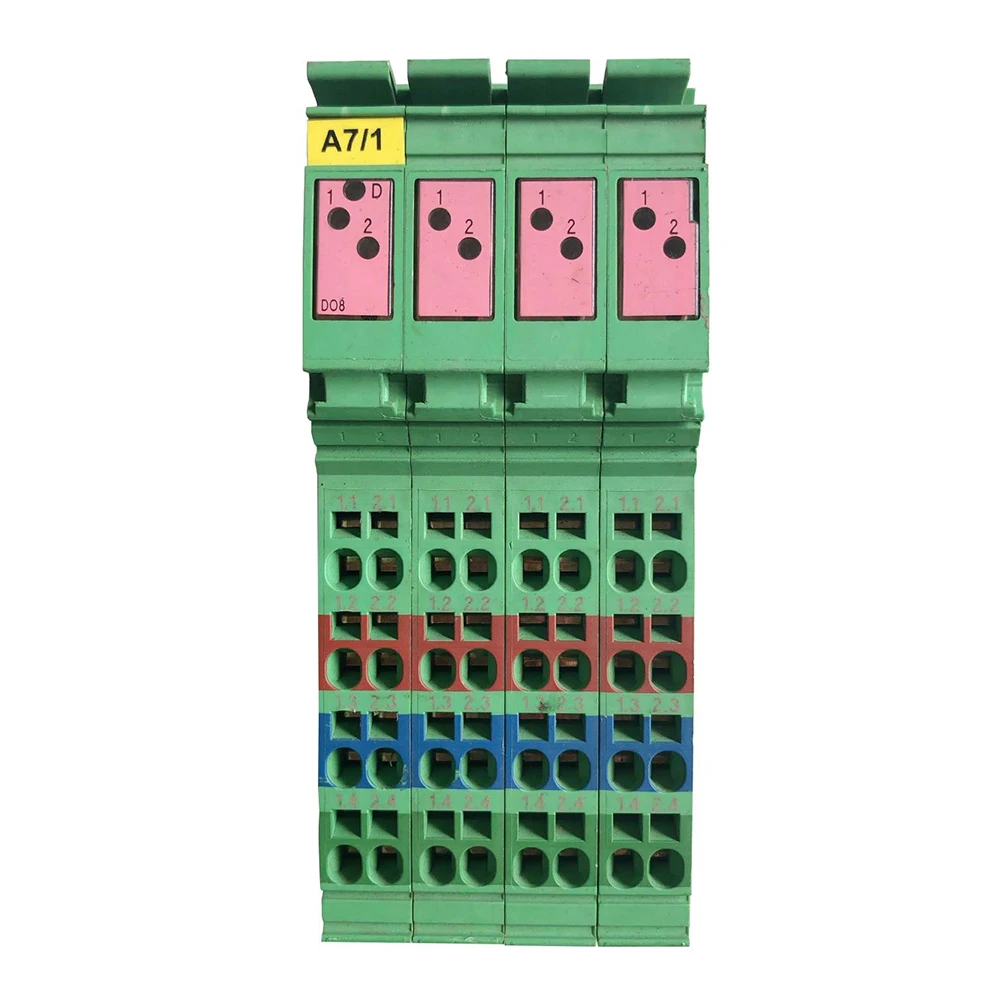

Después de varias semanas integrándolo en diferentes montajes de automatización industrial, considero que el Phoenix Contact IB IL 24 DO 8-PAC/SN es un módulo de salidas digitales pensado para ampliar instalaciones IB IL de forma ordenada y previsible. Sus ocho canales de salida a 24 V DC cubren necesidades habituales como el accionamiento de electroválvulas, relés intermedios, pilotos luminosos, contactores auxiliares y pequeños actuadores compatibles.
No es un dispositivo destinado a controlar cargas de potencia directamente. En una instalación real lo he utilizado como elemento de interfaz entre las órdenes del sistema de control y los actuadores de campo, siempre comprobando previamente la corriente admisible, el tipo de carga y la necesidad de incorporar relés o protecciones externas. Esta consideración es importante: disponer de una salida de 24 V DC no significa que cualquier carga pueda conectarse sin una etapa intermedia.

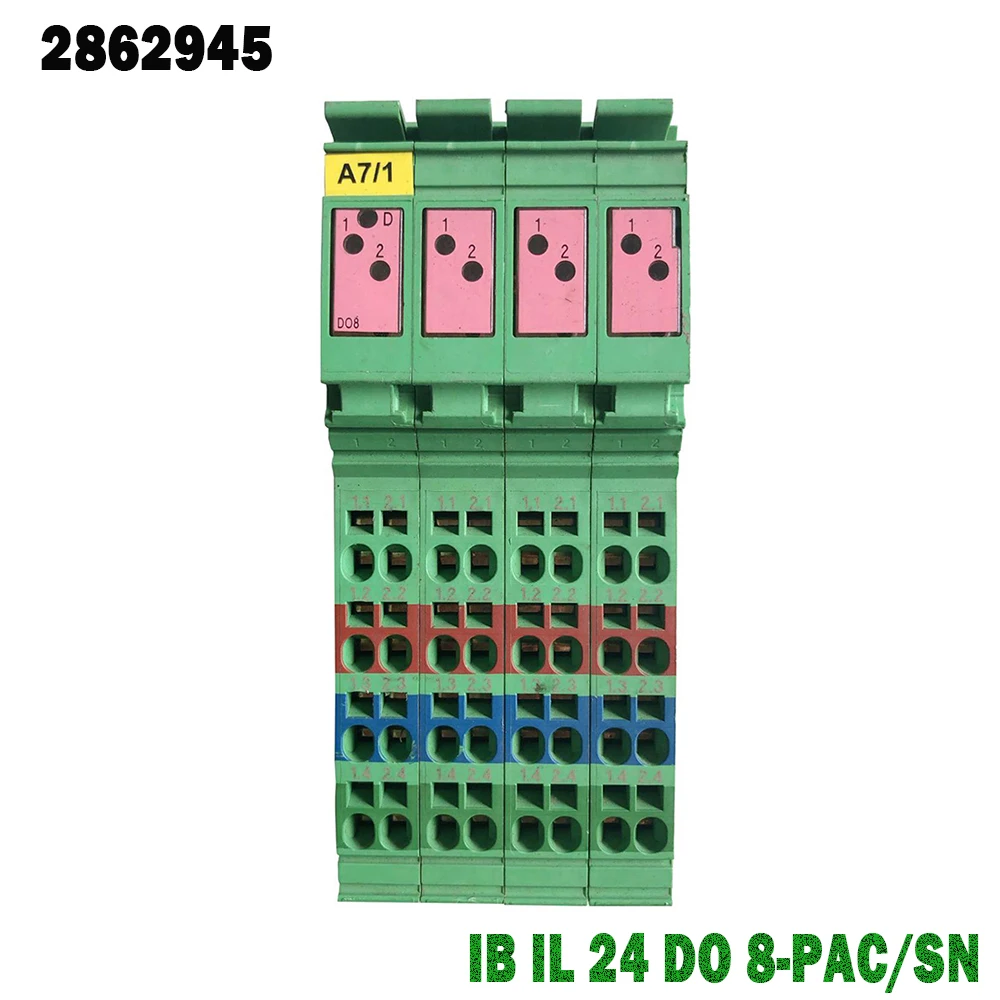

La referencia 2862945 pertenece a la familia de módulos de salida de la serie Inline y aparece identificada comercialmente como un módulo de ocho salidas de estado sólido a 24 V. En distribuidores especializados también se recoge con protección IP20 y un rango de funcionamiento de -25 °C a 55 °C, valores coherentes con su uso dentro de un armario eléctrico correctamente dimensionado.
Calidad de construcción y materiales

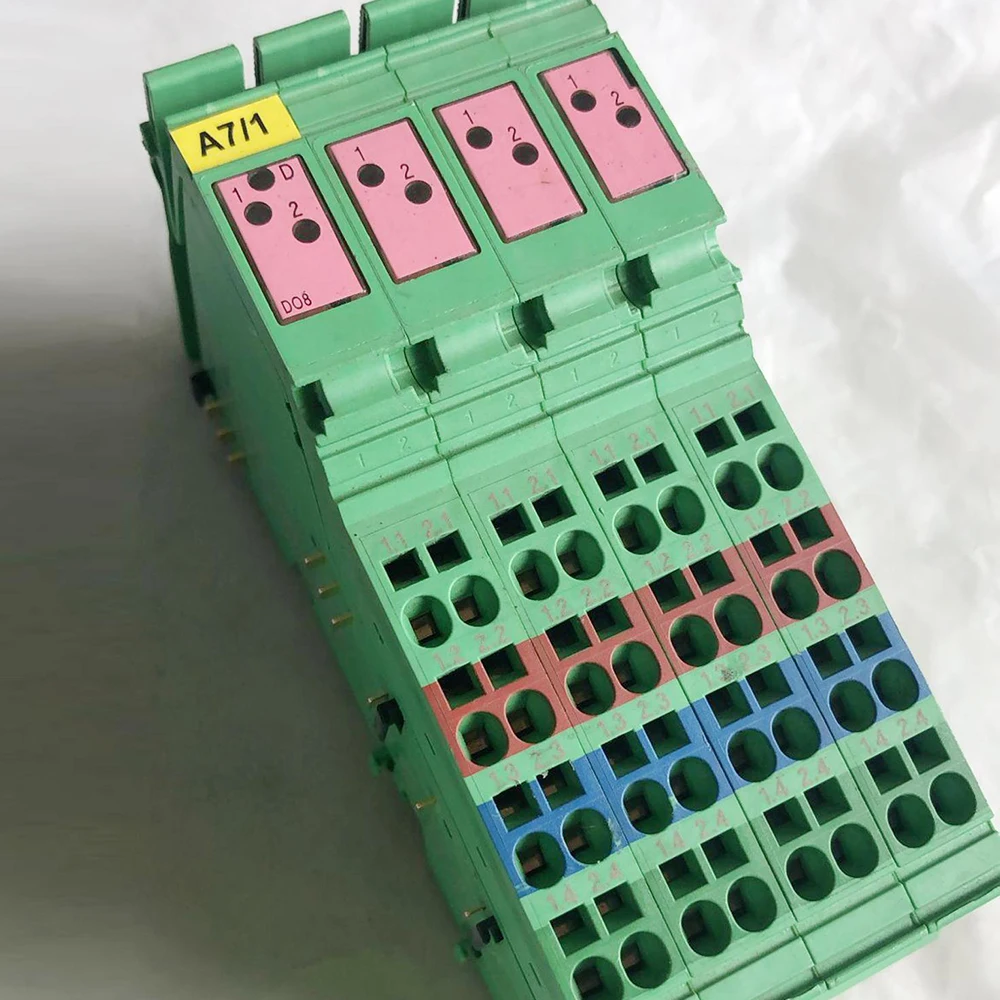

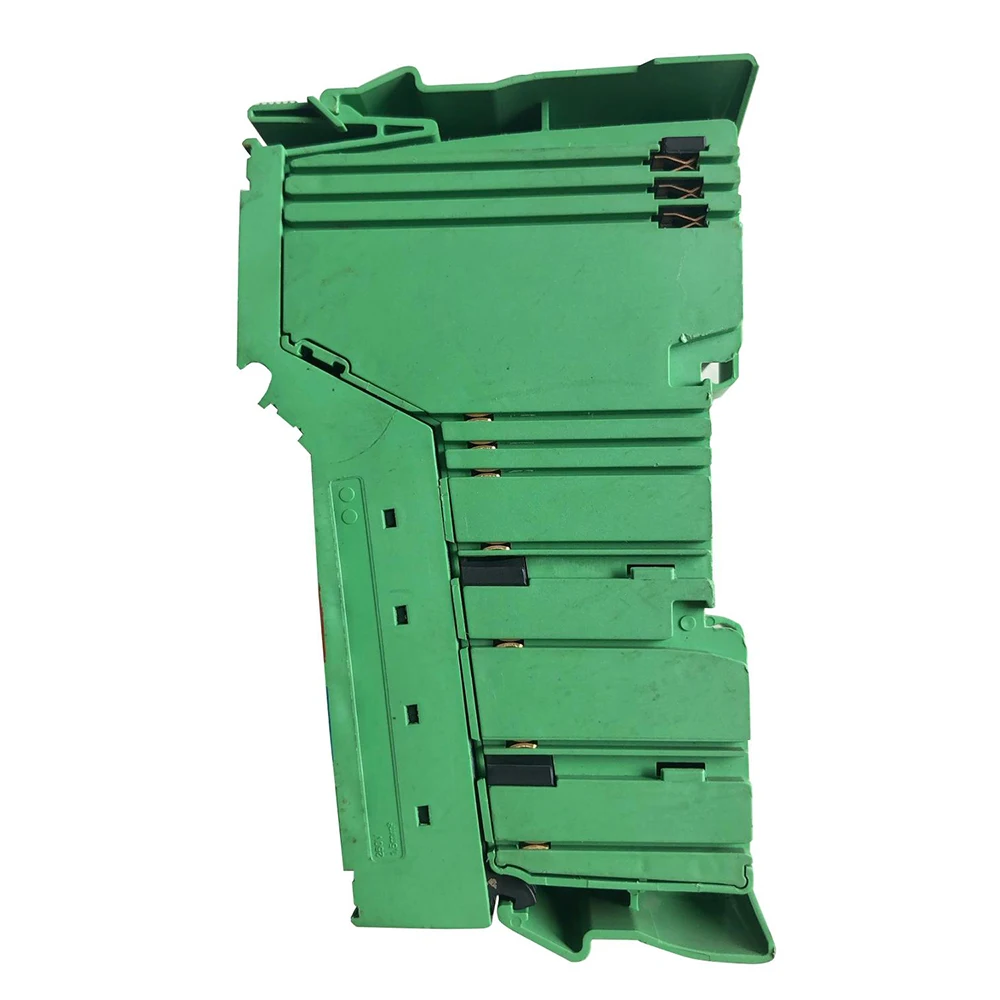

La construcción transmite la robustez esperable en un componente industrial destinado a montaje en carril o bastidor modular. El formato compacto permite aprovechar mejor el espacio disponible, algo especialmente útil cuando el cuadro incorpora módulos de entradas, salidas, alimentación, relés y elementos de comunicación en una misma hilera.
La conexión mediante bornes de tornillo ofrece una sujeción firme y facilita el mantenimiento. En una sustitución de campo, poder reapretar, retirar o volver a colocar conductores sin cambiar todo el conjunto agiliza bastante la intervención. A cambio, requiere más atención que un sistema de conexión rápida: conviene utilizar punteras adecuadas, respetar la sección recomendada y aplicar un apriete uniforme para evitar falsos contactos o daños en el borne.
Los indicadores LED frontales son otro acierto práctico. Durante la puesta en marcha permiten comprobar si el módulo está recibiendo la orden de activación sin tener que abrir continuamente el software del PLC. En una avería, ayudan a separar con rapidez tres posibles problemas: la lógica de control, la salida del módulo o el cableado hacia el actuador.
La protección IP20 confirma que debe instalarse en un entorno protegido, no expuesto directamente a polvo conductor, humedad, salpicaduras o productos químicos. Recomiendo mantener una ventilación razonable en el armario y evitar que los conductores bloqueen la disipación de los módulos contiguos.
Compatibilidad y rendimiento
La compatibilidad es el punto que más atención exige. Este módulo no debe plantearse como una salida digital universal para cualquier PLC. Su funcionamiento depende de la base de conexión, la arquitectura IB IL, el acoplador o controlador empleado y la configuración del bus de campo. En instalaciones PROFIBUS, por ejemplo, hay que verificar que el acoplador y el archivo de configuración utilizado reconozcan correctamente la posición y el tipo de módulo.
En una configuración típica, asignaría cada canal a una función claramente identificada: cuatro salidas para electroválvulas, dos para pilotos de estado y dos para señales auxiliares. Esta distribución hace más sencillo el diagnóstico y evita mezclar cargas con comportamientos eléctricos muy diferentes. También etiquetaría cada conductor y documentaría la correspondencia entre canal físico, dirección lógica y dispositivo de campo.
El comportamiento de las salidas resulta adecuado para secuencias de automatización convencionales. La conmutación de señales luminosas, relés de interfaz y válvulas de 24 V DC se mantiene clara desde el punto de vista del control, siempre que la fuente de alimentación esté bien dimensionada y la carga no supere las especificaciones eléctricas del sistema. Para bobinas, añadiría supresión adecuada cuando proceda, ya que los picos inductivos pueden afectar a la fiabilidad del conjunto.
Antes de ponerlo en servicio, comprobaría la polaridad, la tensión real de la fuente, la continuidad del común y el consumo de cada actuador. También probaría las ocho salidas por separado, primero sin carga y después con los dispositivos conectados. Este procedimiento evita atribuir al módulo un problema que en realidad procede de una fuente saturada, un común interrumpido o una electroválvula defectuosa.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaría:
- Ocho salidas digitales en un formato compacto.
- Alimentación y conmutación orientadas a sistemas industriales de 24 V DC.
- Indicadores LED útiles para puesta en marcha y diagnóstico.
- Bornes de tornillo adecuados para instalaciones mantenibles.
- Integración natural en arquitecturas modulares IB IL.
- Buen encaje en ampliaciones o sustituciones de cuadros existentes.
Como aspectos mejorables, echo en falta una mayor flexibilidad frente a módulos modernos con bornes extraíbles, conexión por resorte o diagnóstico más detallado por canal. Los tornillos son fiables, pero ralentizan el cableado y exigen revisar el par de apriete durante el mantenimiento. Además, los LED solo muestran el estado básico de la salida; no sustituyen una supervisión de corriente, cortocircuito o circuito abierto cuando la aplicación requiere diagnóstico avanzado.
Frente a módulos equivalentes de otras familias industriales, su principal ventaja es conservar la coherencia con una instalación IB IL ya existente. En un proyecto nuevo, compararía también el coste de la base, el acoplador, el software de configuración y las funciones de diagnóstico, no solo el precio del módulo aislado.
Veredicto del experto
El Phoenix Contact IB IL 24 DO 8-PAC/SN es una opción sensata para ampliar una instalación industrial que ya utiliza la plataforma IB IL y necesita ocho salidas digitales de 24 V DC. Su diseño prioriza la integración, la facilidad de cableado y el mantenimiento visual antes que las funciones avanzadas de diagnóstico.
Lo recomendaría para control de válvulas, señalización, relés de interfaz y actuadores de baja potencia, siempre después de confirmar la compatibilidad del bus, la base de conexión y las características eléctricas de las cargas. No lo elegiría sin más para aplicaciones de seguridad, cargas inductivas exigentes o instalaciones nuevas en las que se necesite diagnóstico individual avanzado.
Con una fuente estable, cableado correctamente identificado, protección adecuada y una revisión periódica de los bornes, puede proporcionar una solución fiable y sencilla de mantener durante años.
