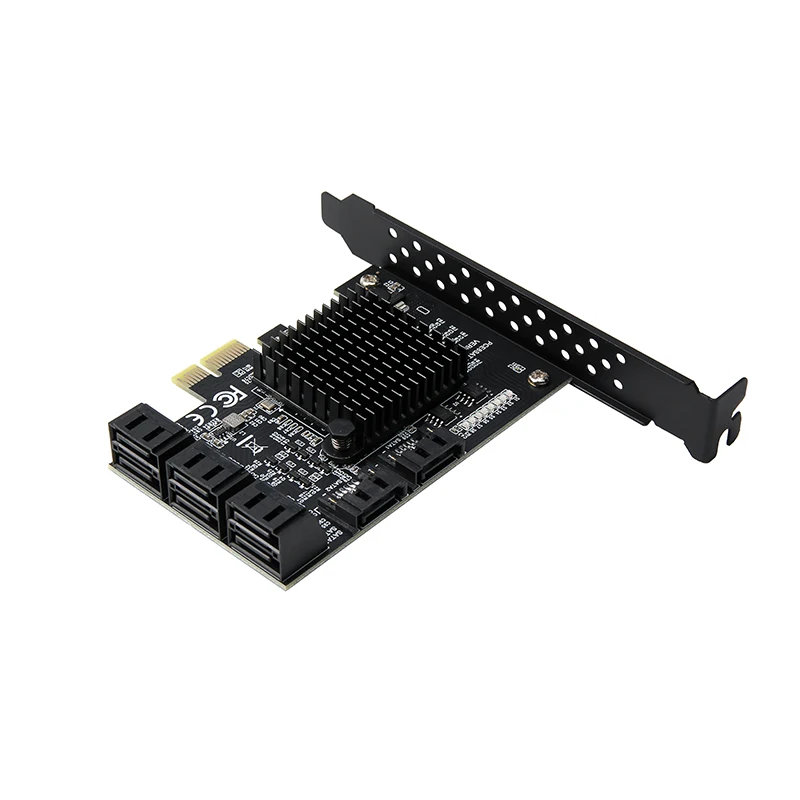

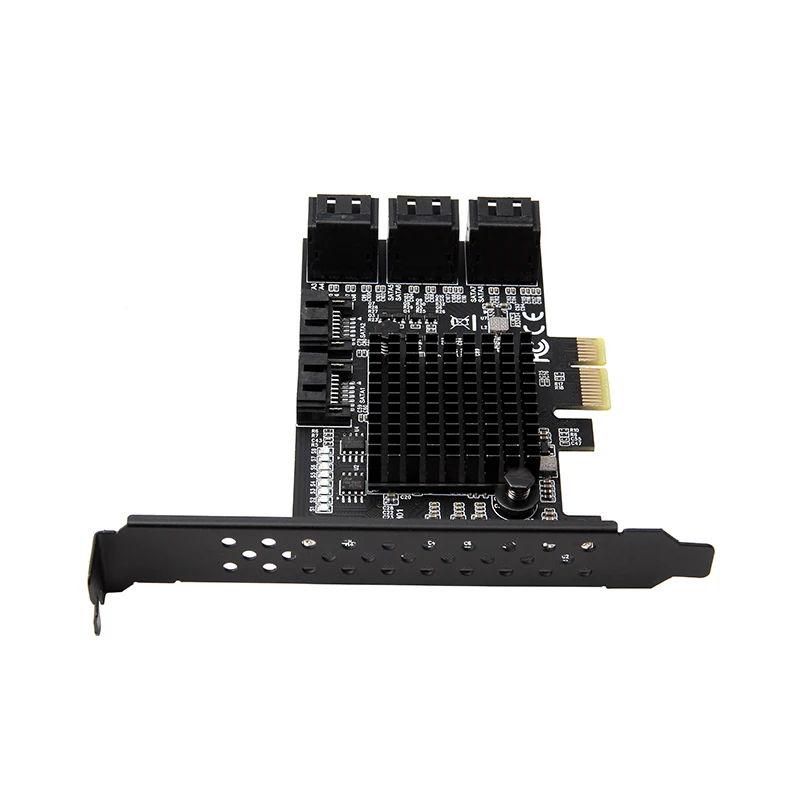

PCI-E SATA 2X 4X 8X 16X PCI-E tarjetas PCI Express a SATA 3,0 8-Port SATA III 6Gbps tarjetas adaptadoras de expansión con Cable de datos SATA3

Acerca de la descripción:

Especificaciones:
Marvell 88SE9215 chipset
Puertos: 8 puertos SATA 6 GB/s
Cumple con la especificación PCI-E V2.0 y es compatible con PCI-E 1.X.
Admite colas de comandos nativos (NCQ)
Compatible con discos duros SATA 6G, 3G y 1,5G
Cumple con la especificación PCI-E v2.0 y es compatible con PCI-E v1.x.
Interfaz PCI Express x1, y Compatible con ranuras PCI Express x1, x2, x4, x8 y x16.
Marvell 88SE9215 + conjunto de chips JMicron JMB5xx
Admite discos duros de 10TB
Controlador SATA estándar no RAID

Características especiales

Requisitos del sistema:Windows 10/8.1/8/7(32/64 bits)/XP/Linux

Interfaz:Interfaz PCI Express X1. Compatible con ranuras PCI-E X1,X4,X8, x16.

Instrucciones de instalación

1:Limpie el dedo Dorado de la tarjeta SATA3.0 con un borrador, conecte el cable SATA del chasis a la tarjeta.

Luego conecta todos los discos duros.

2:Apague la alimentación del ordenador y abra la cubierta posterior del PC; Retire las barras correspondientes a la ranura libre en el chasis.

3:Inserte la tarjeta de expansión en la ranura de expansión PCI-E correspondiente del host

4:Asegure la tira de hierro de la tarjeta de expansión al chasis con un destornillador.

5:Cierre el chasis y conecte el cable de alimentación para iniciar. Después de entrar en el sistema, instale el controlador

Instalación del controlador Para Windows XP/Vista/7/8/10(32/64 bits)

1. Inserte el CD de la unidad complementaria en la unidad de CD;

2. Abra "mi ordenador", busque la ubicación del disco, abra el disco;

3. Localice el "CD:"Tarjeta SATA Marvell 9215 drvsetup dentro del. Archivo de controlador exe;

4. A continuación, siga las instrucciones del ordenador para completar la instalación, luego reinicie el ordenador

Comprobar la instalación

Adecuado para tarjeta PCI-E con Marvell 88SE9215 + JMicron JMB5xxChipset:

Abra el "Administrador de dispositivos", expanda la opción "Controlador de Bus Serial Universal", si hay "controlador Marvell 92xx SATA 6G", el hardware y el controlador se instalan correctamente; si hay "Dispositivo desconocido" u otra información, el hardware o el controlador no se instalaron correctamente.

Si hay "controlador SATA AHCI estándar" información de hardware bajo "Administrador de dispositivos" o

"Controlador IDE ATA/ATAPI", eso significa que el controlador no se instaló bajo windows10.

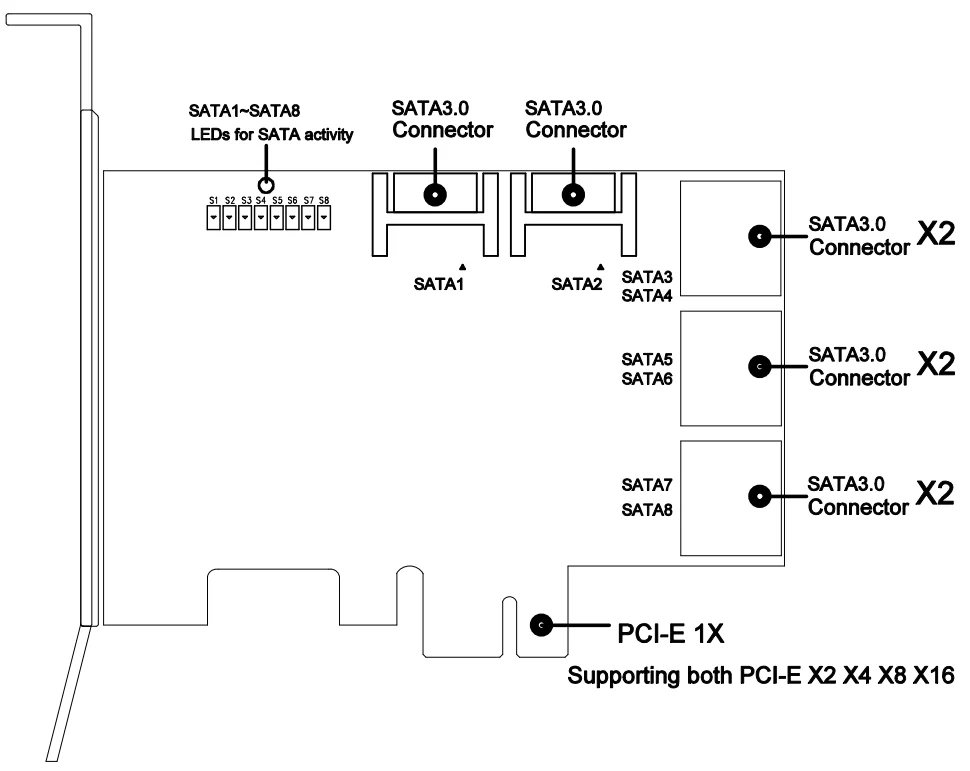

Diseño de tarjeta

La siguiente ilustración muestra los componentes principales de la tarjeta de expansión de Puerto SATA3.0 8.

Nota:

LLa tarjeta PCI-E SATA3.0 debe instalarse en la ranura PCI-E de la placa base y no se puede insertar en la ranura PCI.

LLa velocidad más rápida es de 380-450 m/s en PCI-E 2,0. Si está enchufado en PCI-E1.0, la velocidad solo funciona 200-300 m/s. Las diferentes configuraciones de ordenador y sata ssd tienen diferentes velocidades.Si se utilizan todos los puertos al mismo tiempo, la velocidad se ralentizará.

LRecomendamos utilizar esta tarjeta SATA 3,0 en la ranura PCIE2.0 o 3,0.Para obtener la velocidad más rápida.

LEl multiplicador de Puerto SATA no es compatible si el controlador no está instalado.

LDebemos instalar el controlador para reconocer todos los discos duros.

LAsegúrese de apagar la alimentación del ordenador antes de insertar o quitar la tarjeta, y luego inserte la tarjeta para evitar daños en la placa base o la tarjeta de expansión.

LSi no hay CD-ROM o el disco del controlador no se puede leer, puede ponerse en contacto con el minorista para enviarle el controlador.

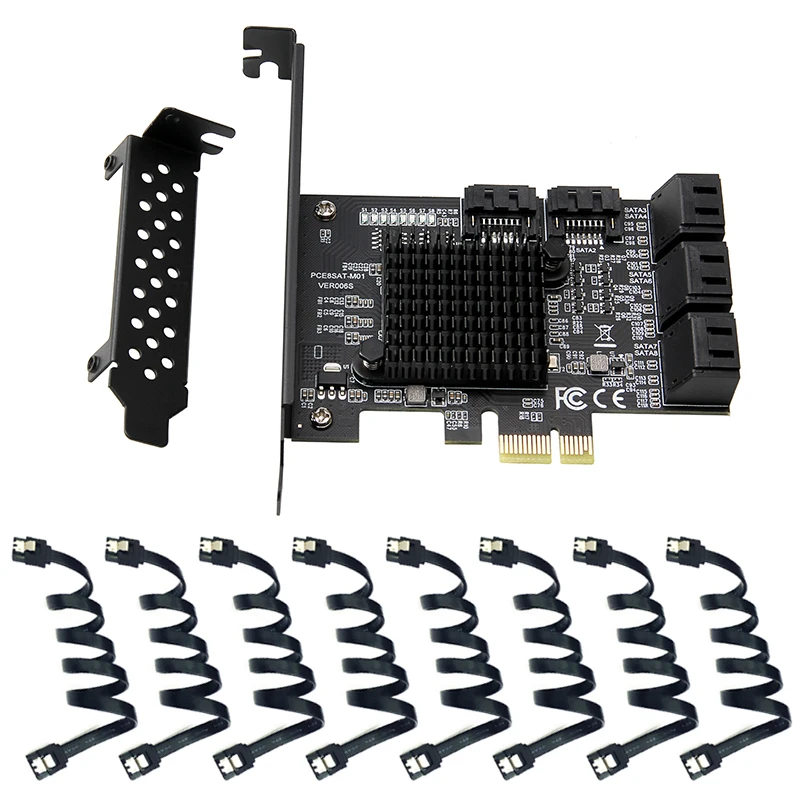

Recibirás:

1 x tarjeta de expansión SATA 3,0

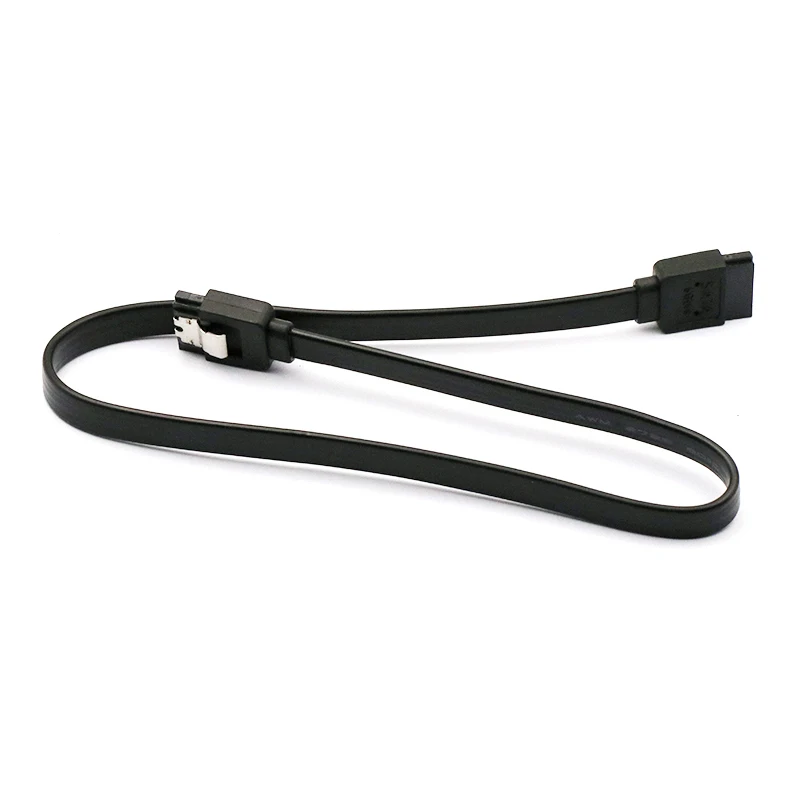

8 x Cable SATA

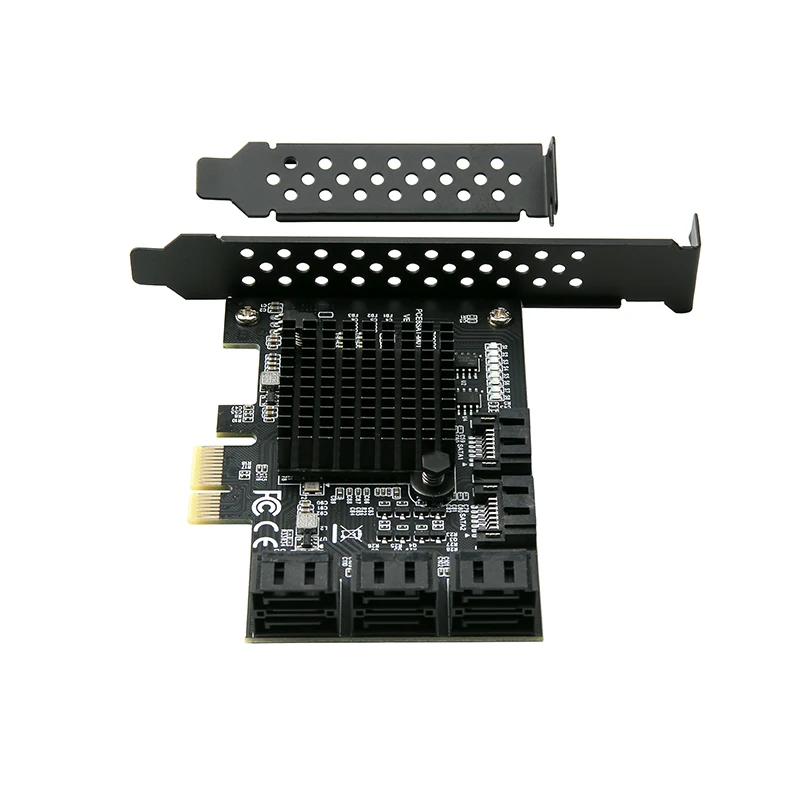

1 x soporte de perfil bajo
1 x CD del controlador

• Consulte las imágenes para obtener más detalles.
