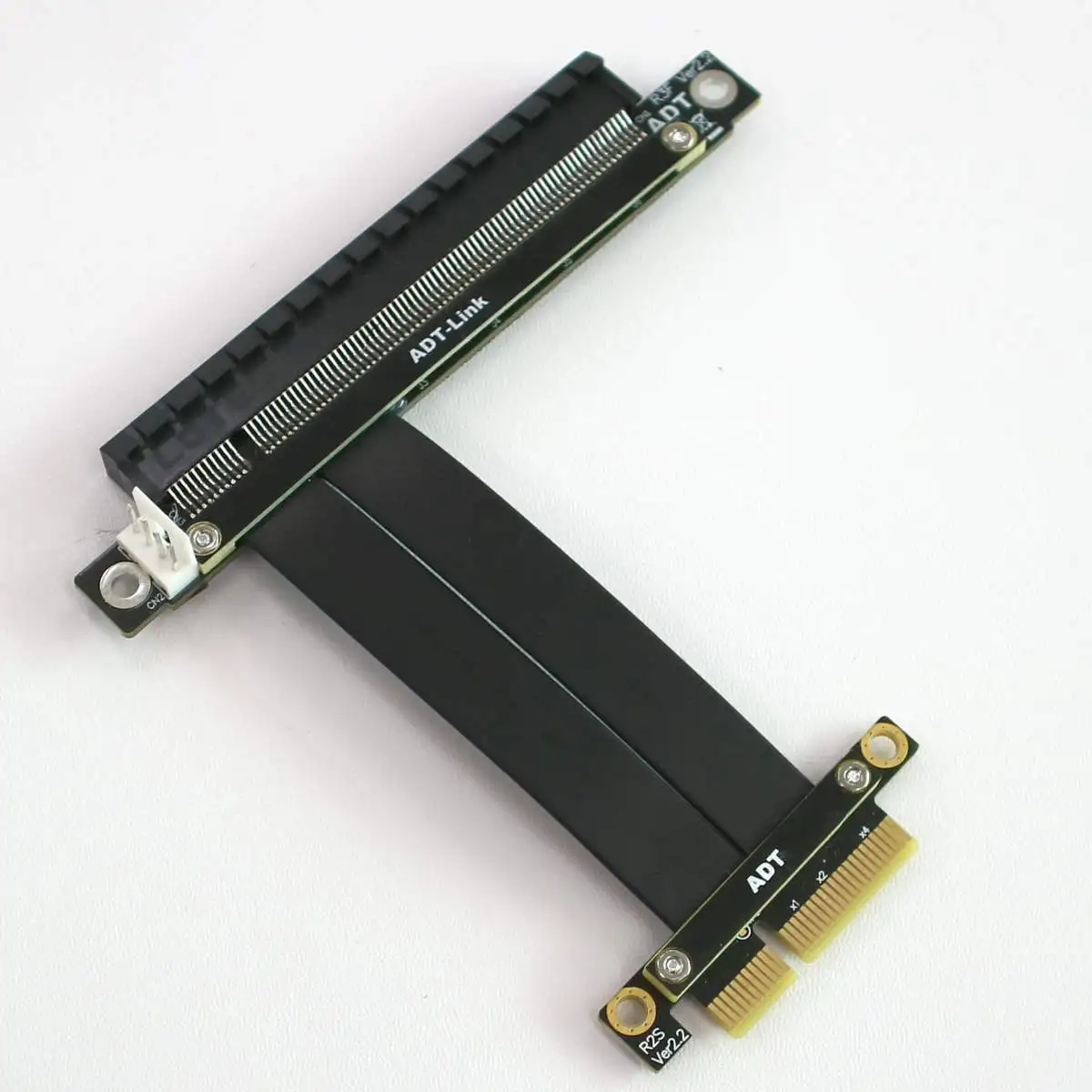

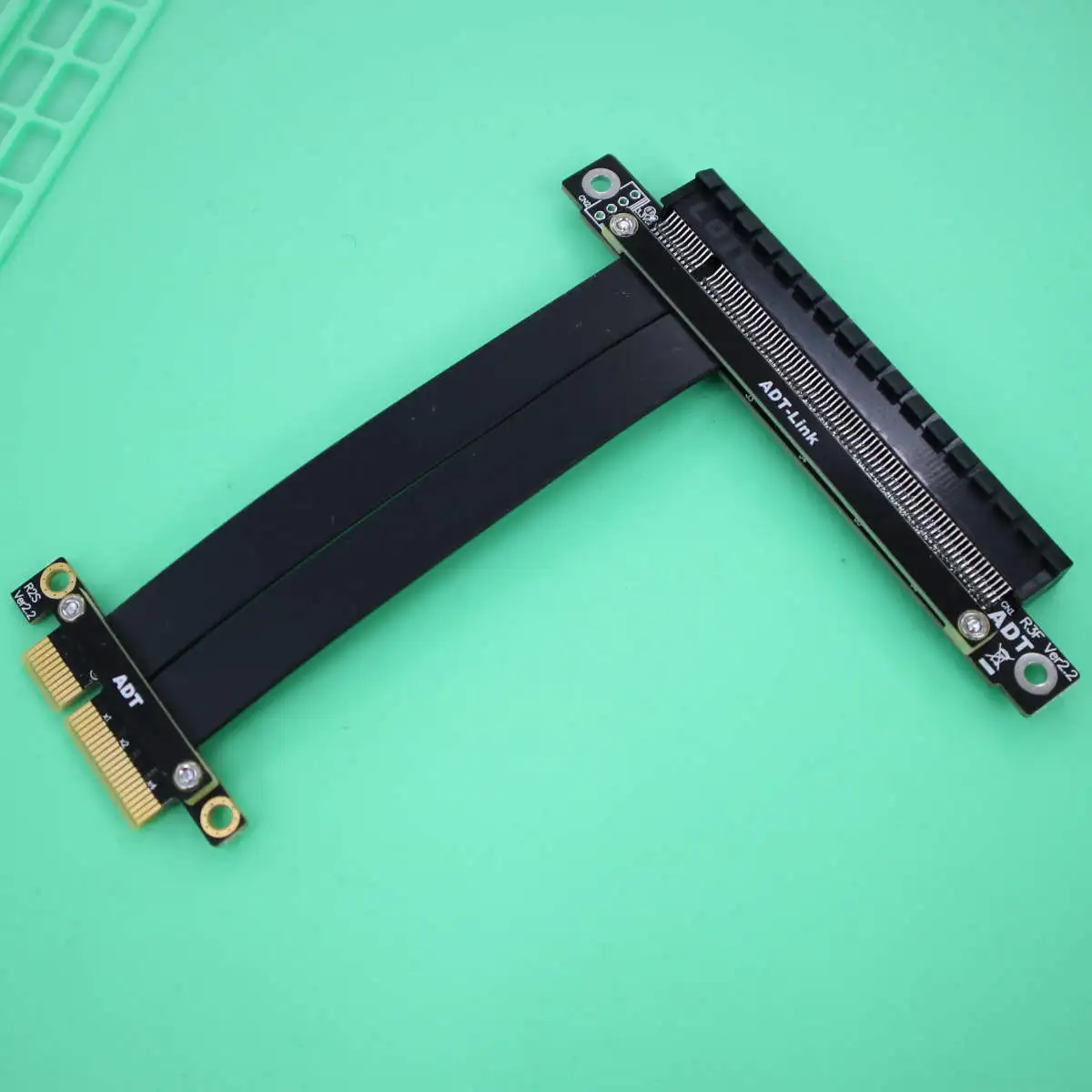

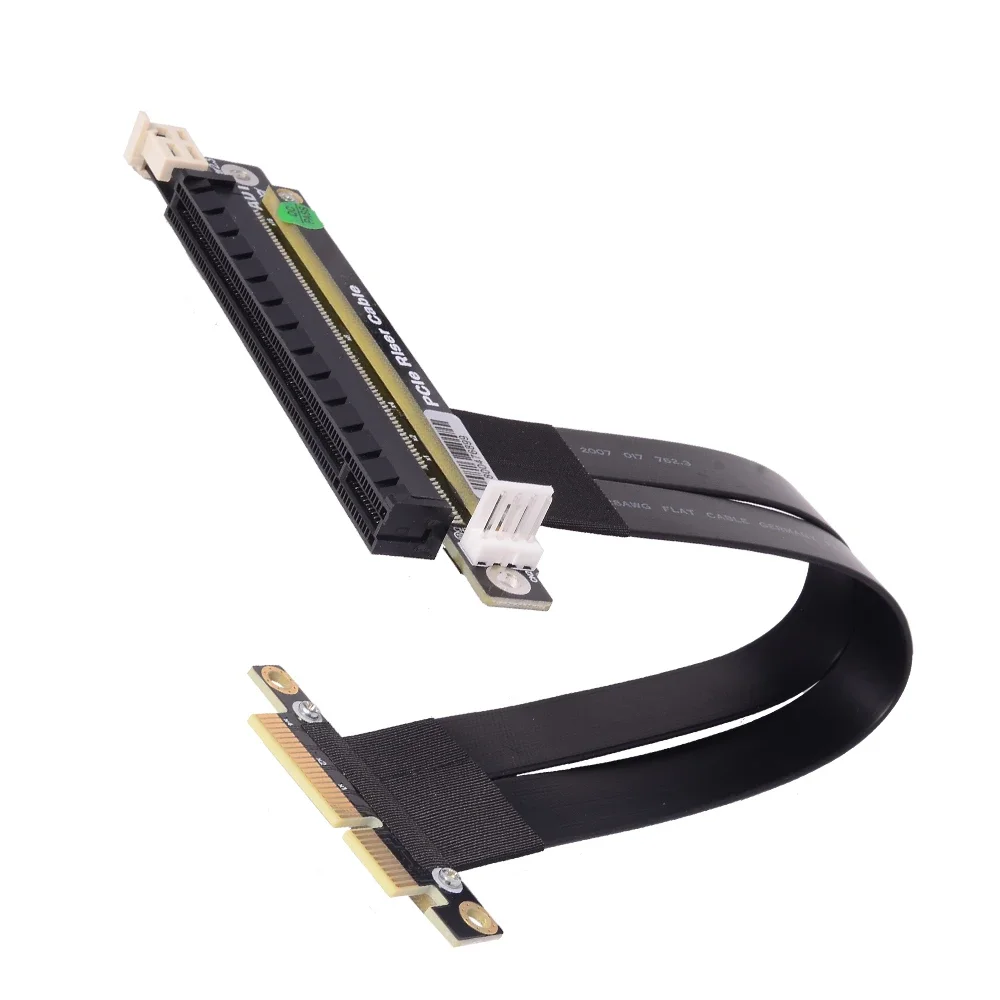

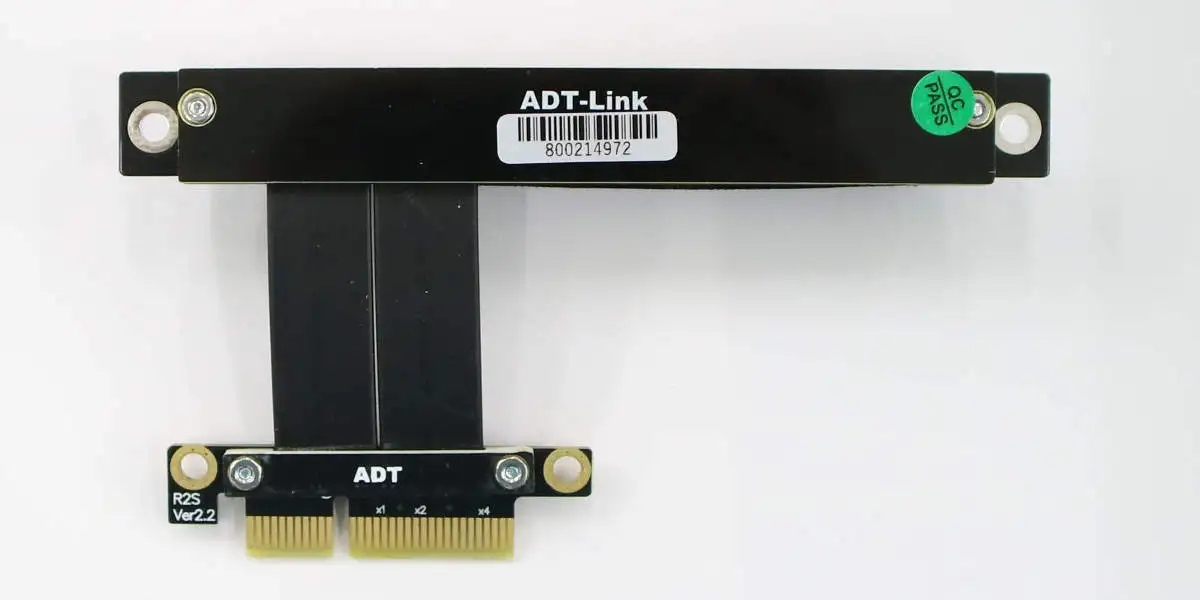

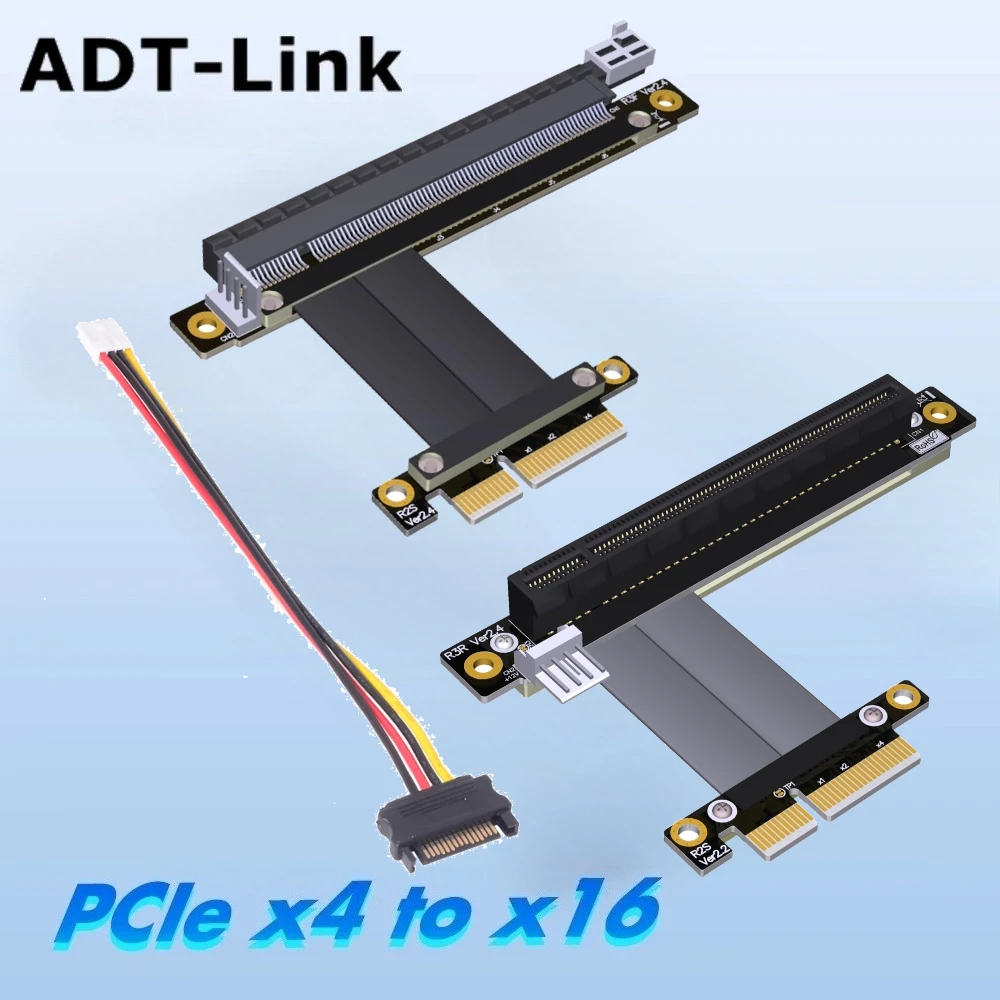

Cable de extensión ADT-Link PCI Express 3.0 x4 a x16
Nombre de marca: ADT-Link
Nombre del producto: cable de extensión PCIe x4 a x16
Modelo de producto: R23SF, R23SF-PW, R23SL, R23SL-PW, R23SR, R23SR-PW
Velocidad de transferencia: PCIe3.0 x4 velocidad máxima, 32 G/bps (máx.)
Longitud del cable: 3 ~ 100 cm, la longitud se puede personalizar, comuníquese con el servicio al cliente.
Aplicación: Extensión de tarjeta de vídeo PCIe x16
Descripción del número de pieza de la serie ADT R23:
Número de pieza
Descripción
Ancho de banda
R23SF
Cables de extensión de ángulo recto vertical de 90 grados PCI-E x4 a x16
PCIe 3.0 x4 (32G/bps)
R23SF-PW
Cables de extensión de ángulo recto vertical de 90 grados PCI-E x4 a x16
PCIe 3.0 x4 (32G/bps)
R23SL
PCI-E x4 a x16 gira cables de extensión verticales con férula de 180 grados
PCIe 3.0 x4 (32G/bps)
R23SL-PW
PCI-E x4 a x16 gira cables de extensión verticales con férula de 180 grados
PCIe 3.0 x4 (32G/bps)
R23SR
Cables de extensión inversos invertidos de 270 grados PCI-E x4 a x16
PCIe 3.0 x4 (32G/bps)
R23SR-PW
Cables de extensión inversos invertidos de 270 grados PCI-E x4 a x16
PCIe 3.0 x4 (32G/bps)
SL: girar 90 grados en ángulo recto; SF: girar la férula de 180 grados en posición vertical; SR: girar 270 grados en ángulo inverso

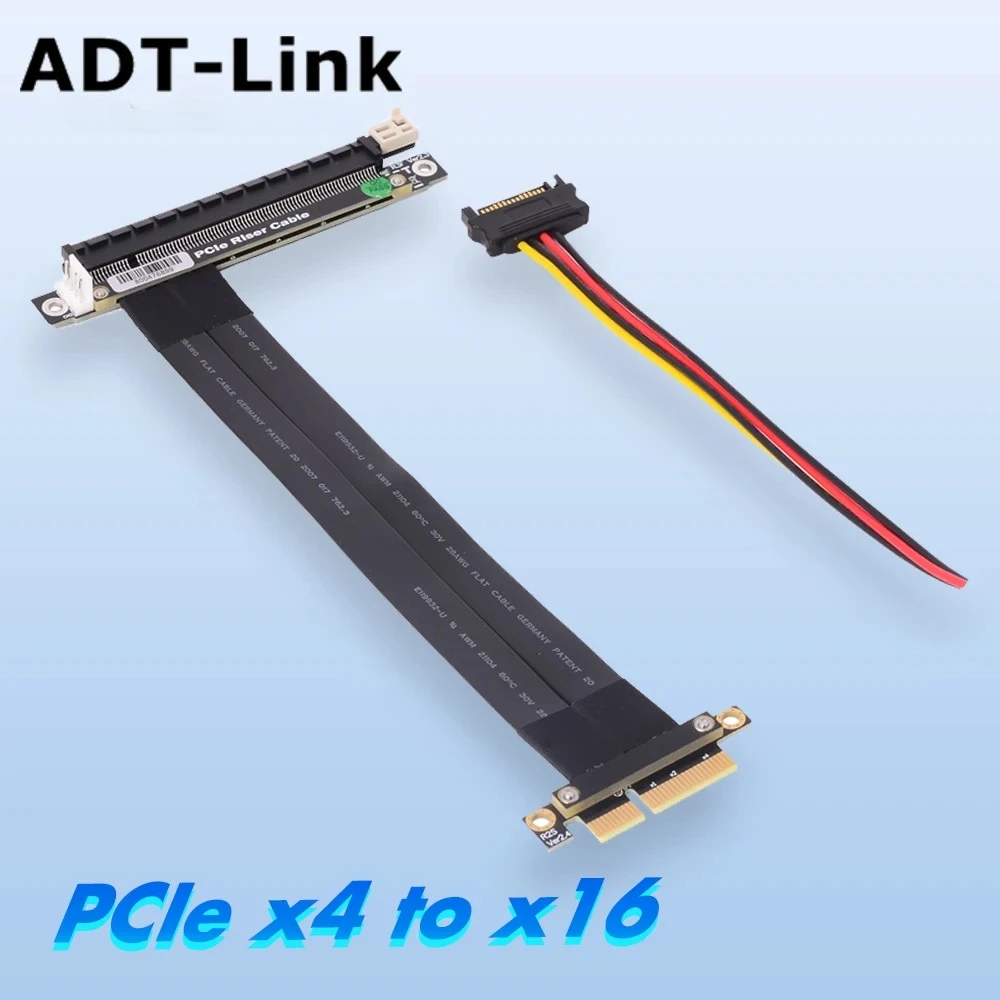

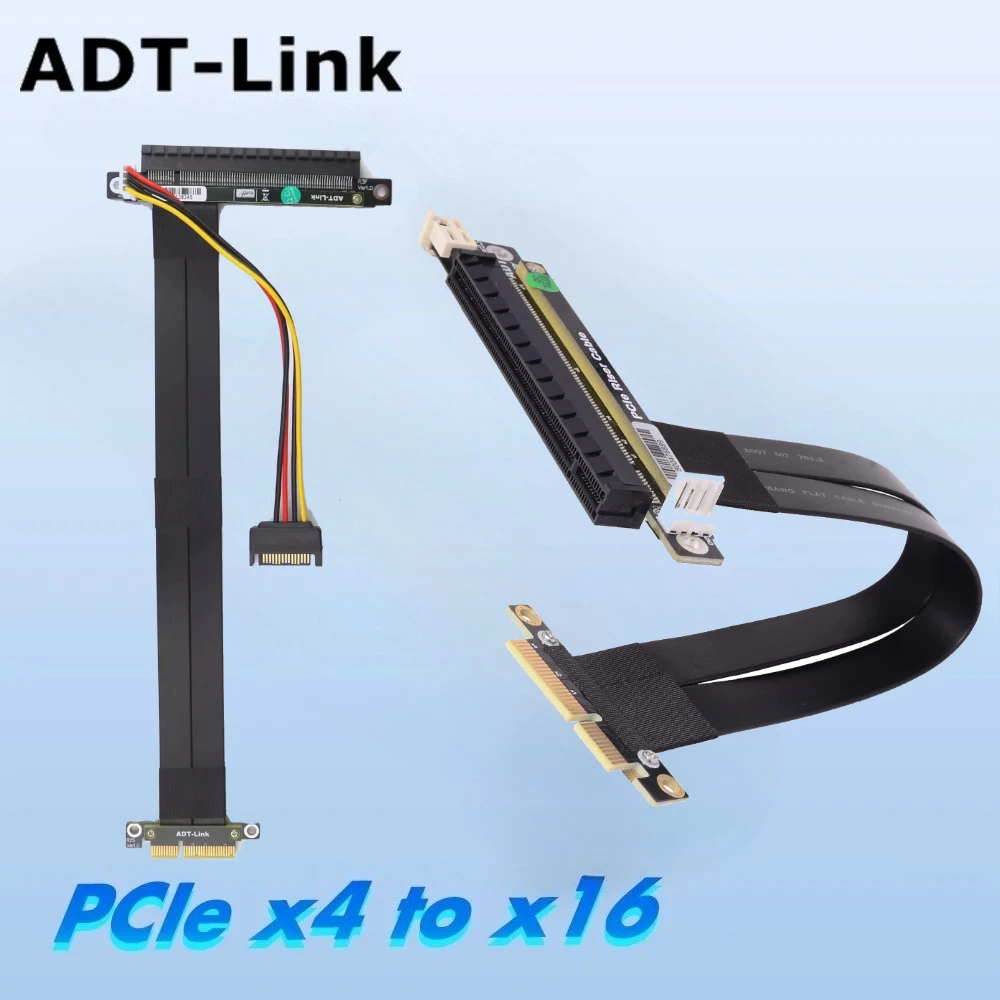

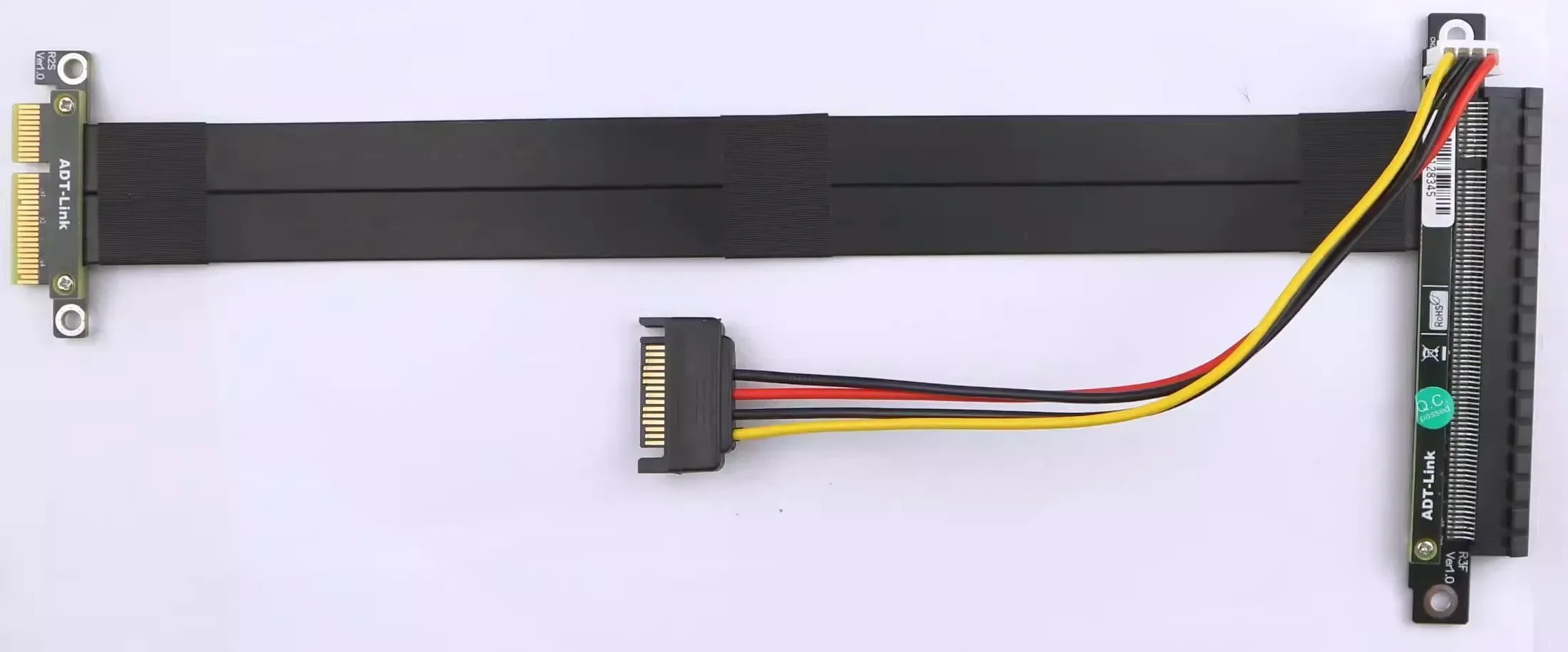

-Conector de alimentación 4P de soldadura PW y paquete de cable de alimentación externo SATA de 15 pines
Descripción de la longitud del cable:

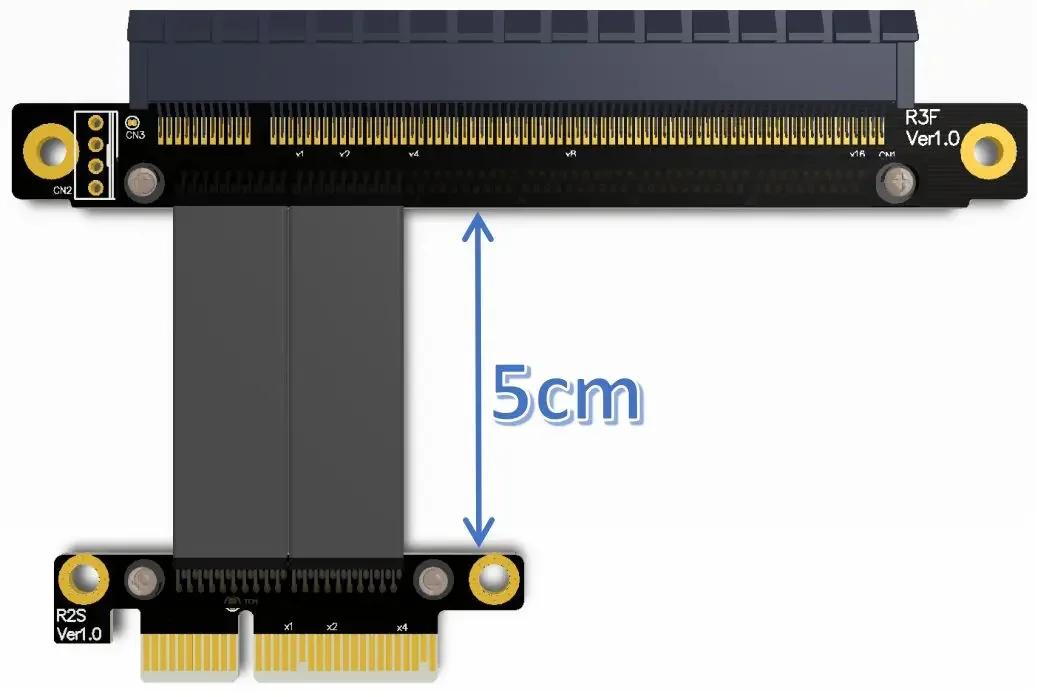

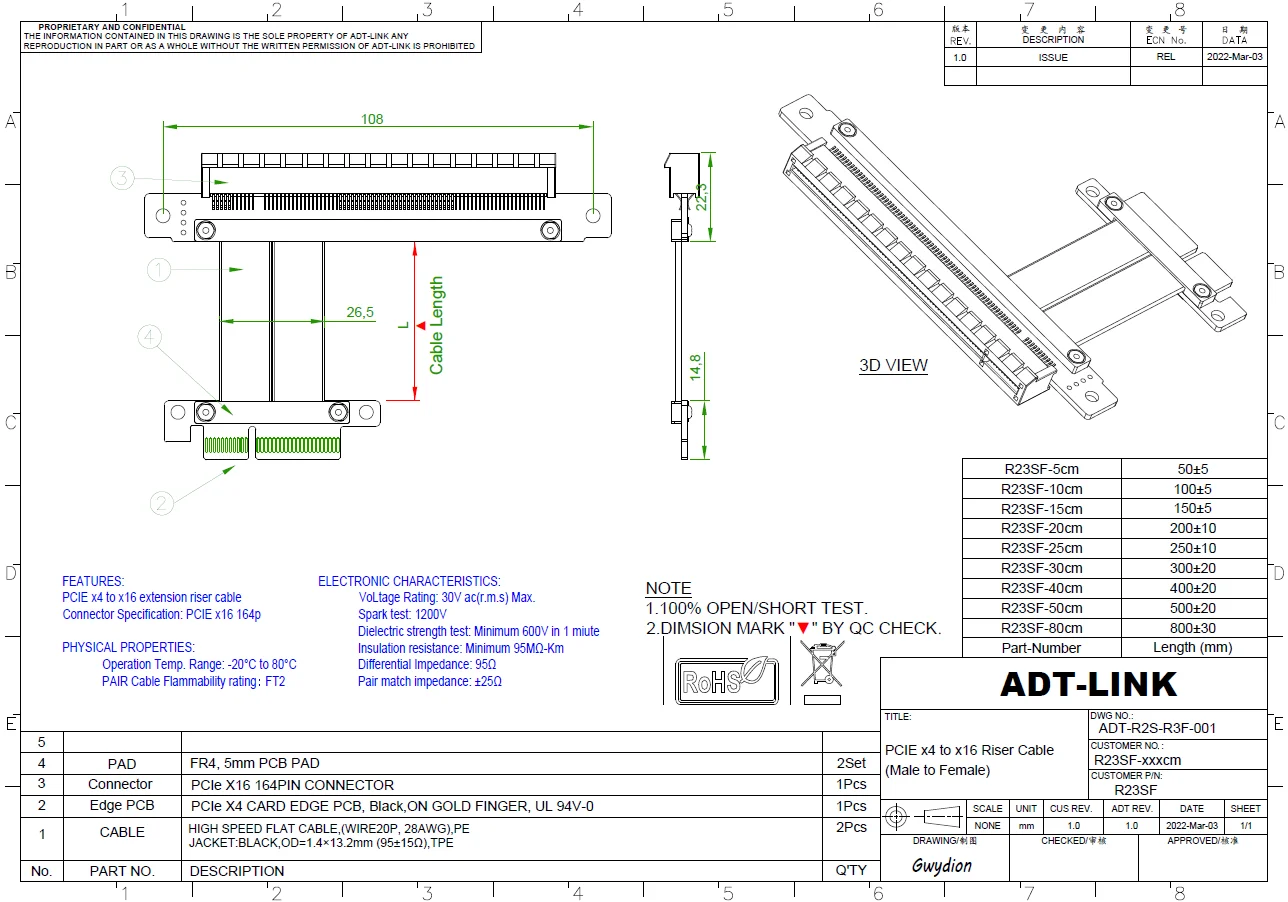

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.
¿Existe algún blindaje EMI para el cable?
El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
Foto:

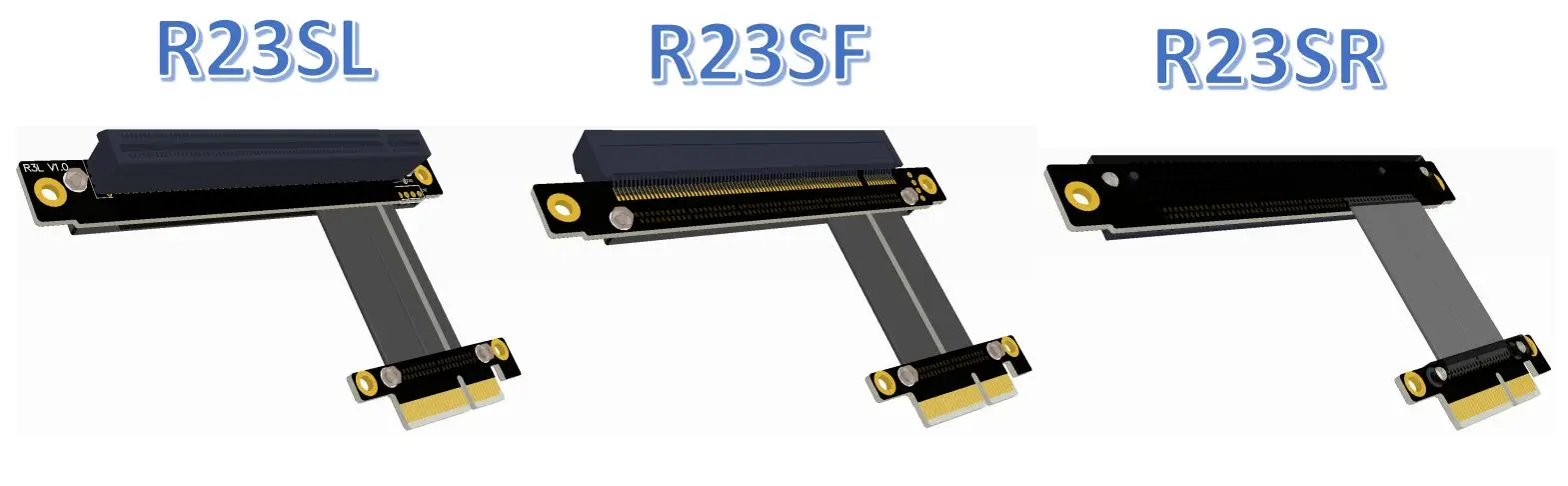

A continuación: SL=vertical, SF=férula, SR=invertido

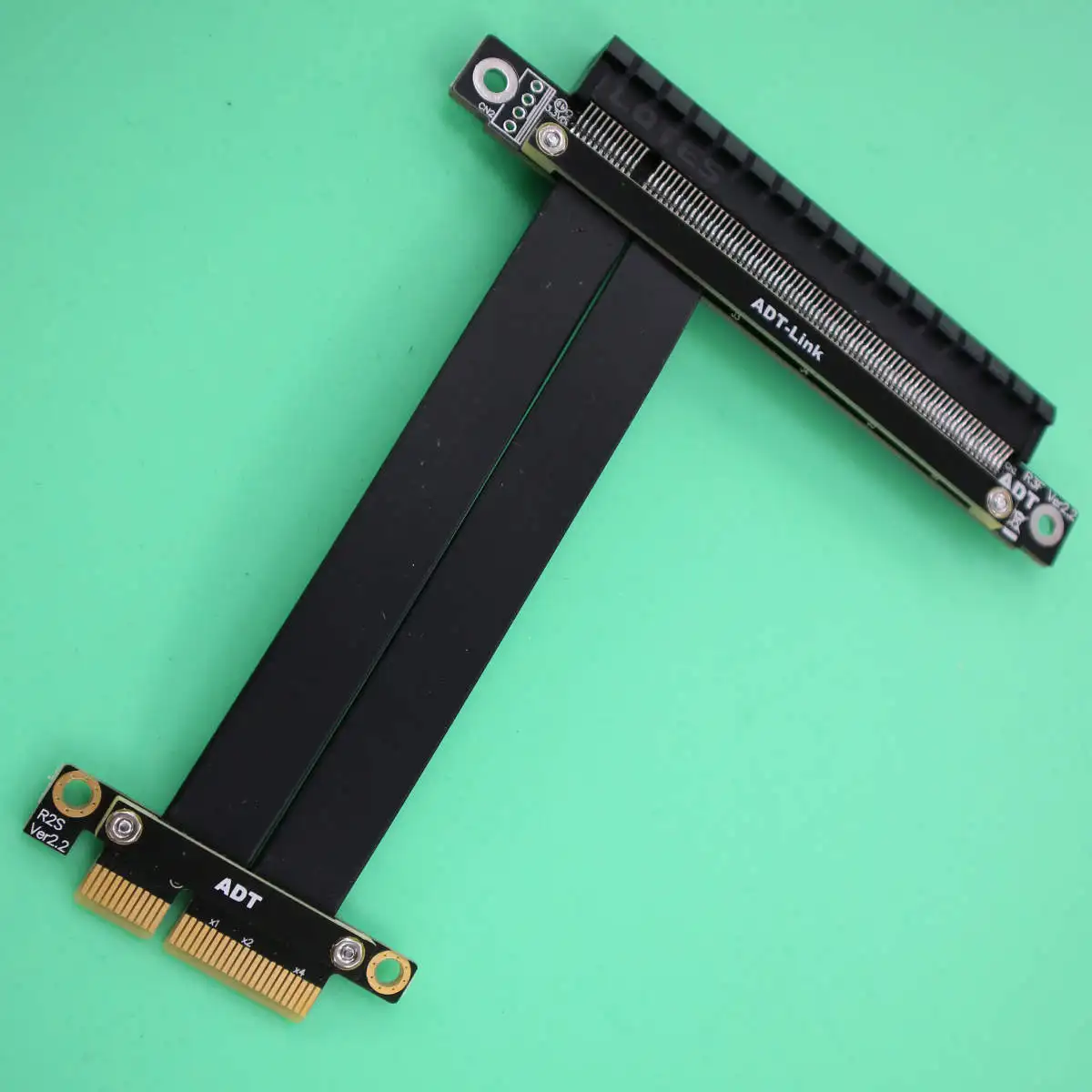

SL: Gire el conector PCIe y la PCB 90 grados verticalmente, con el conector hacia arriba

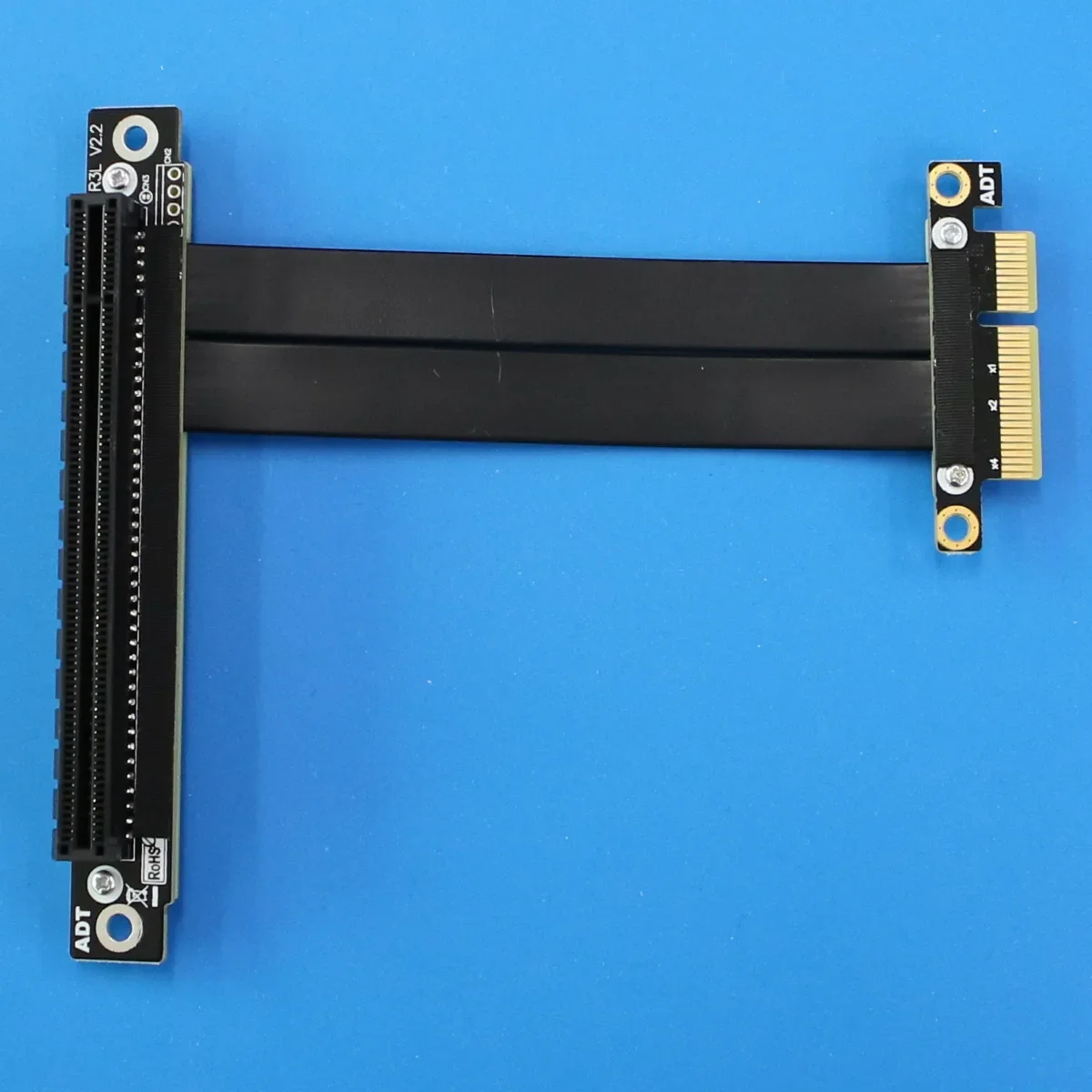

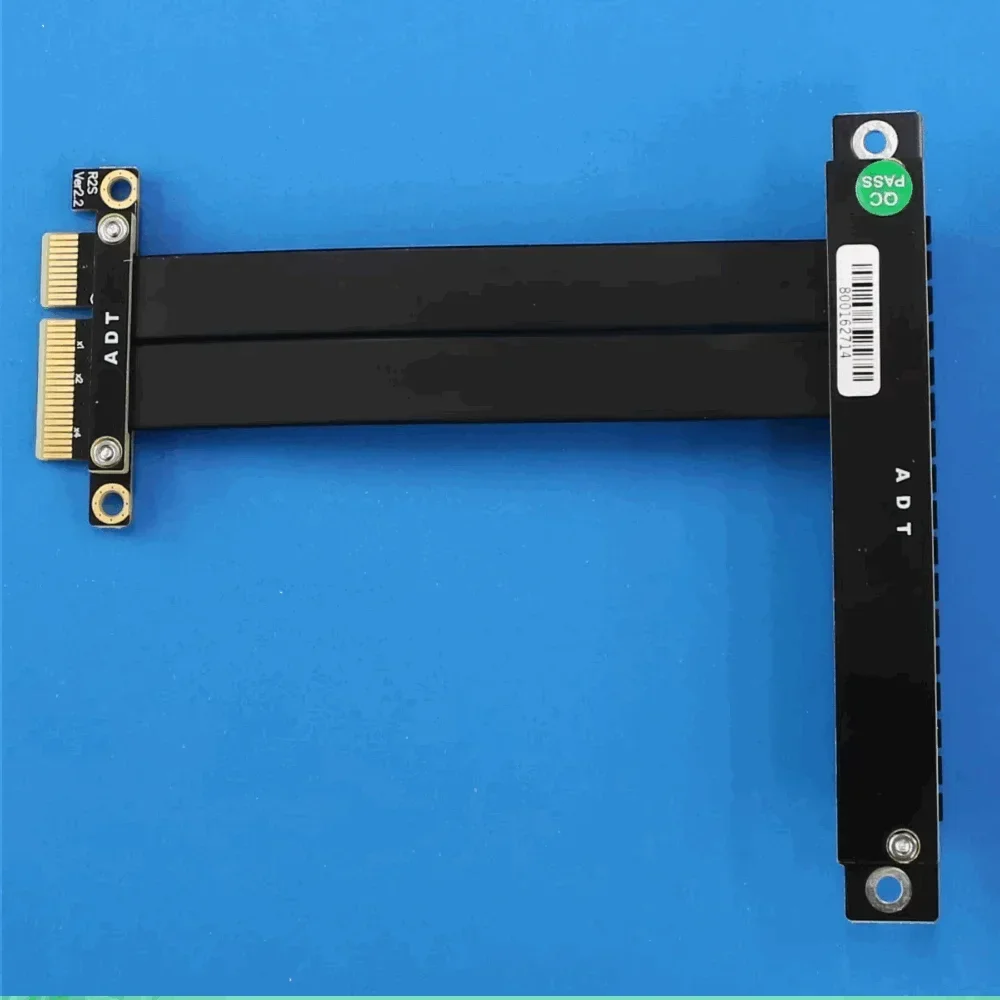

SF: gire el conector PCIe y la PCB horizontalmente 180 grados y el conector estará horizontal
SR: Gire el conector PCIe y la PCB hacia abajo 270 grados con el conector hacia abajo
