Descripción
Marca:Enlace ADT
Modelo de producto:R33H

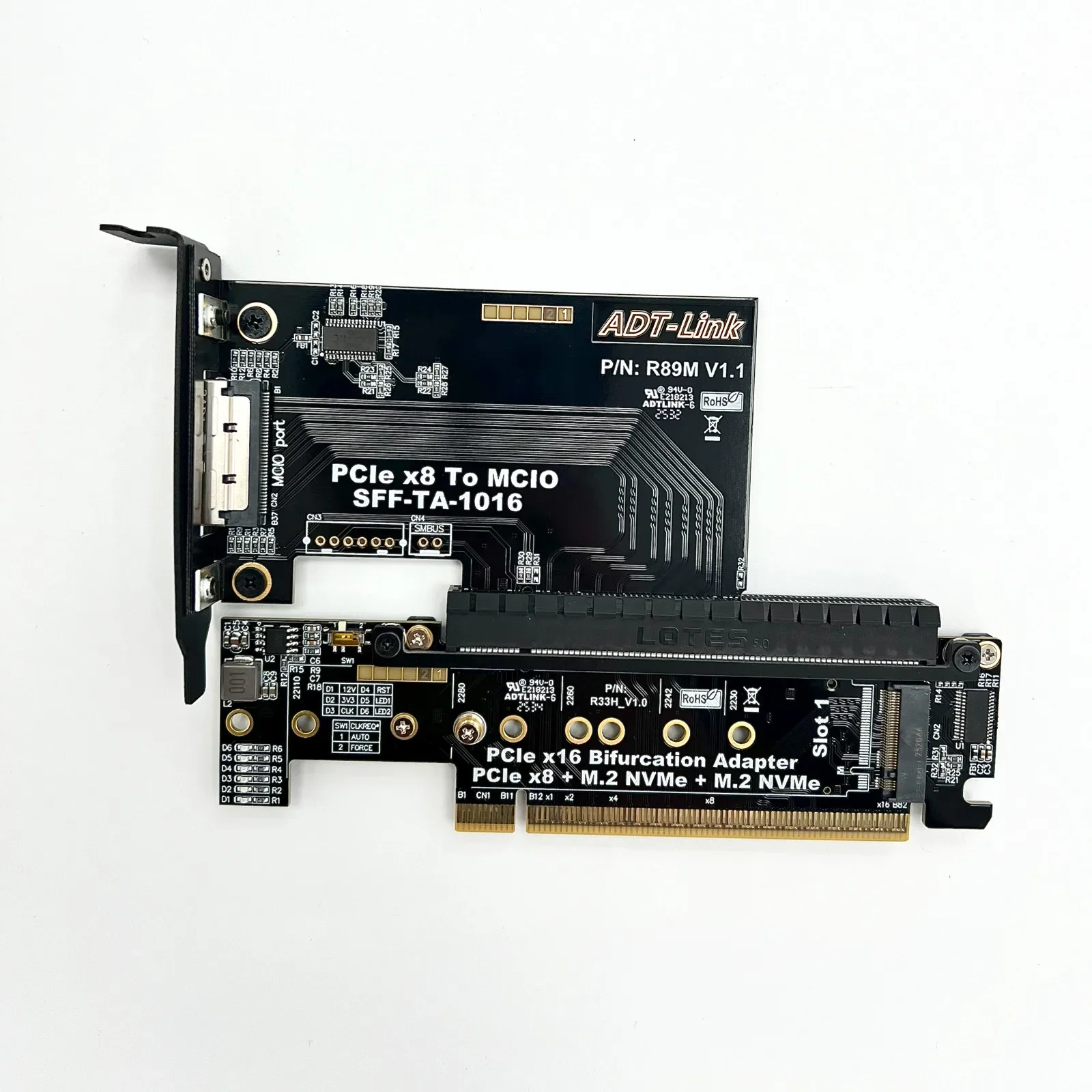

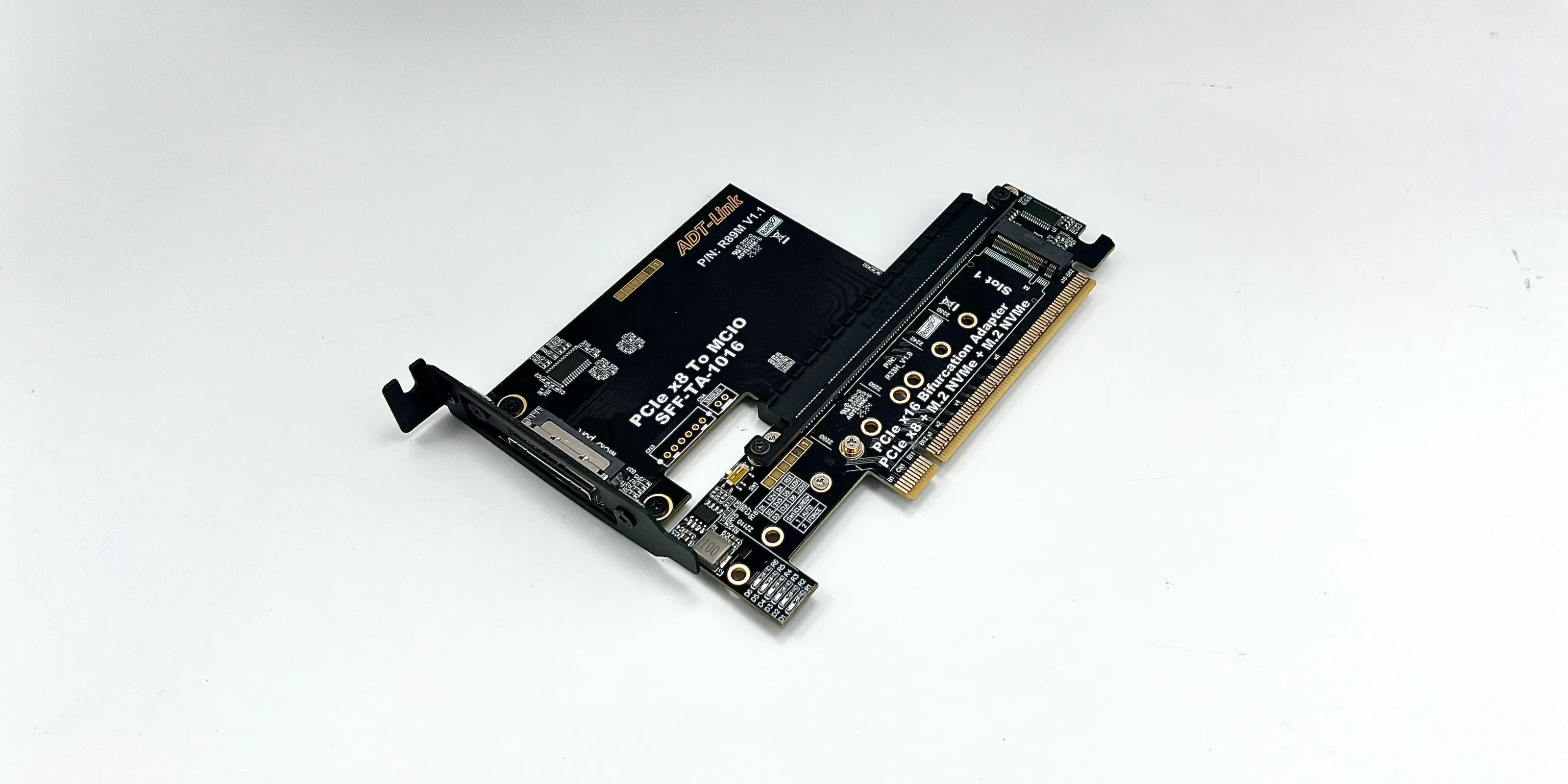

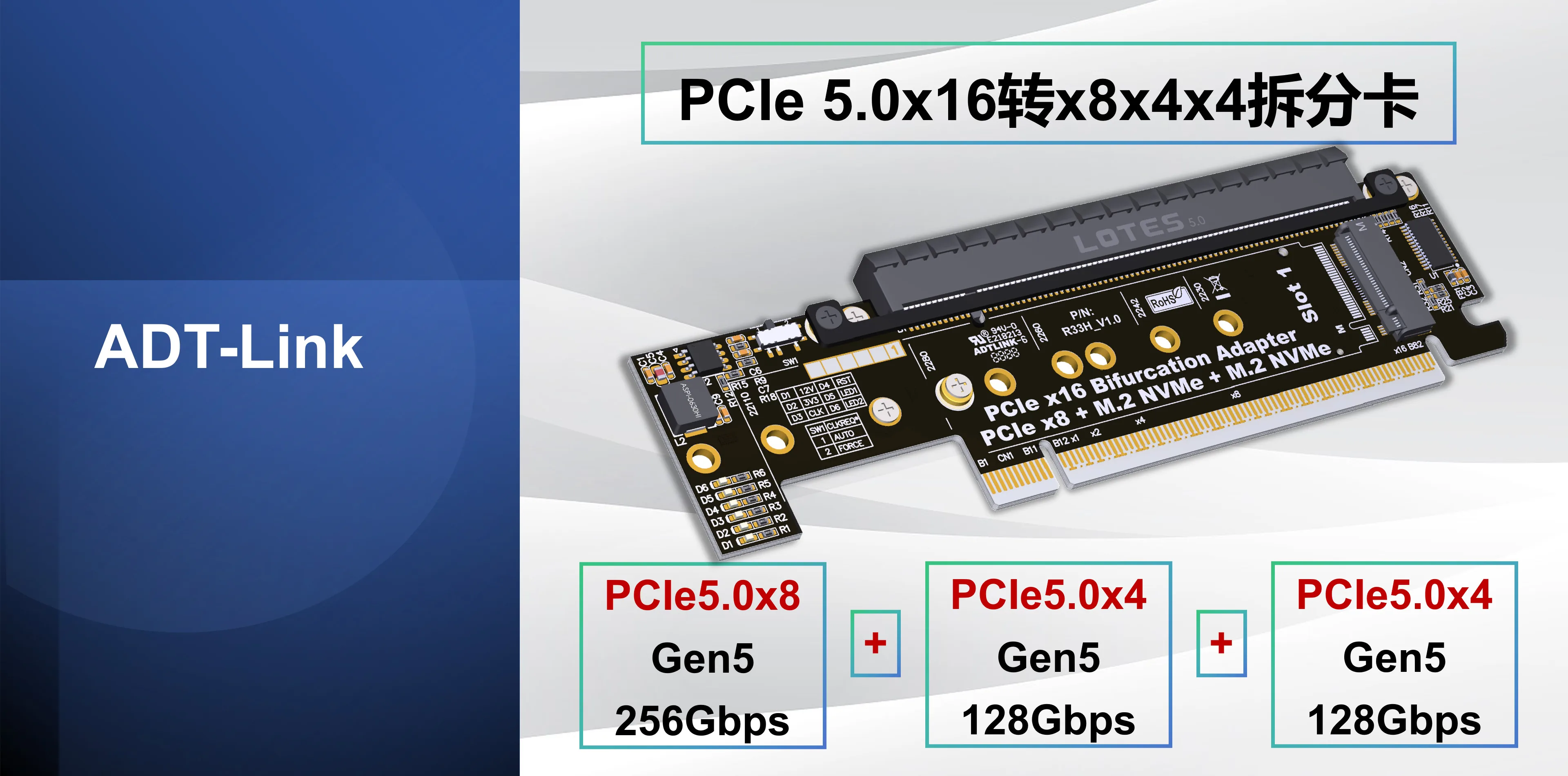

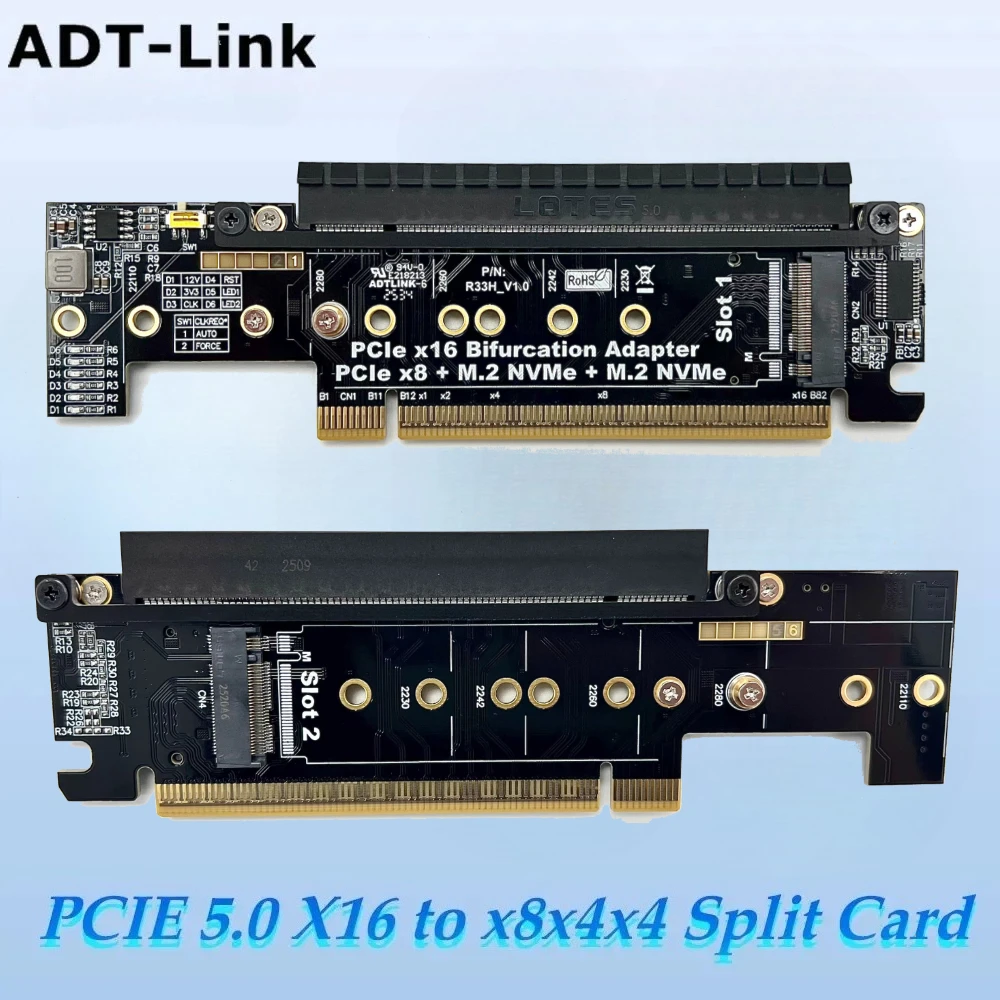

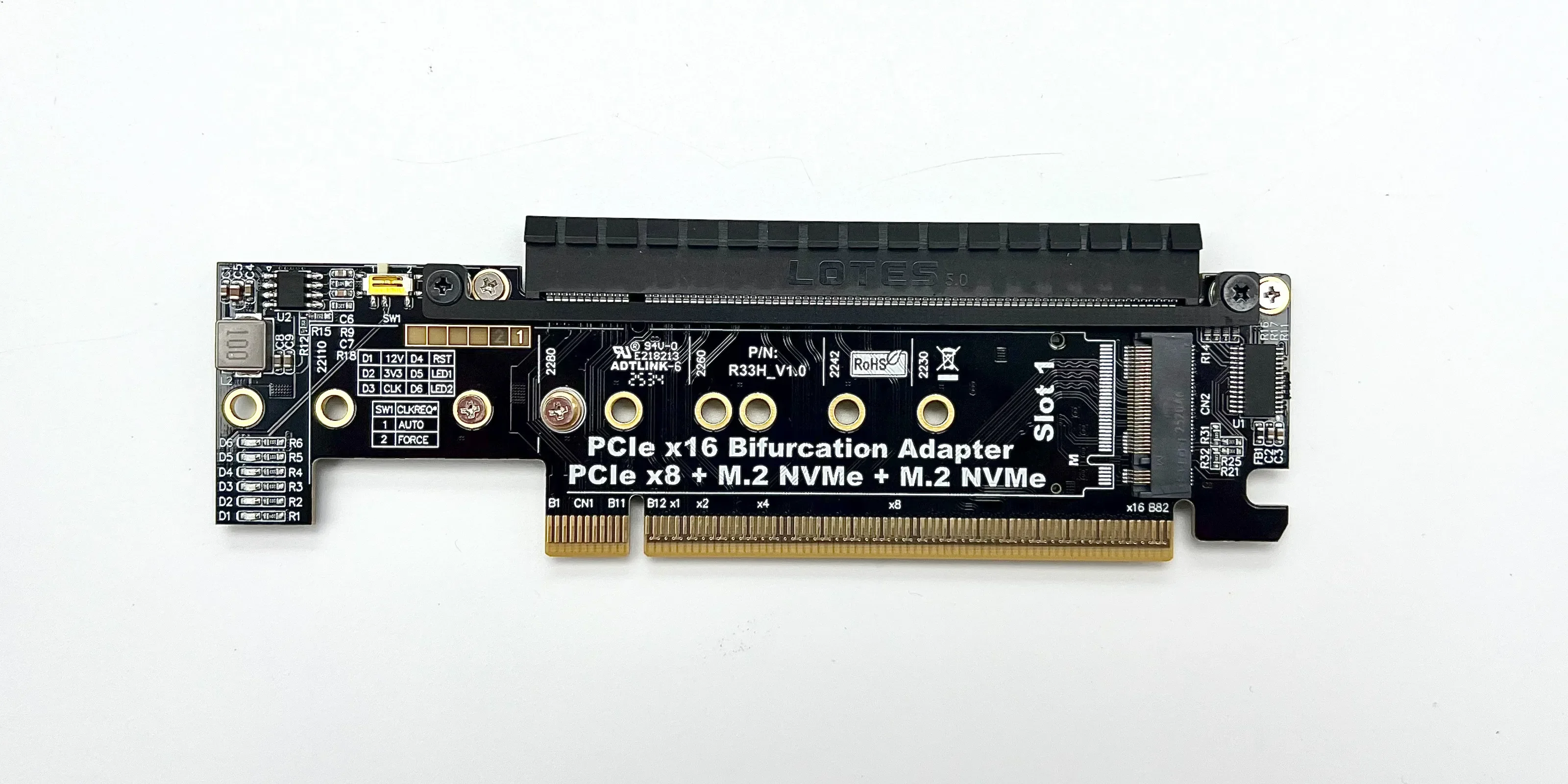

Nombre del producto:Tarjeta de expansión dividida PCIe 5.0 x16 a x8x4x4
Ancho de banda:PCIe 5.0 x8+PCIe 5.0 x4+PCIe 5.0 x4
256 Gbps+128 Gbps+128 Gbps
Tamaño del producto: Todos los datos de tamaño son valores máximos.
R33H: Largo 143,15 mm * Alto 45,3 mm * Espesor 8,95 mm
Peso del producto:R33H (31,7 g)
Color de apariencia:Negro
Temperatura de trabajo:-40 ℃~80 ℃
Grado retardante de llama:94V0

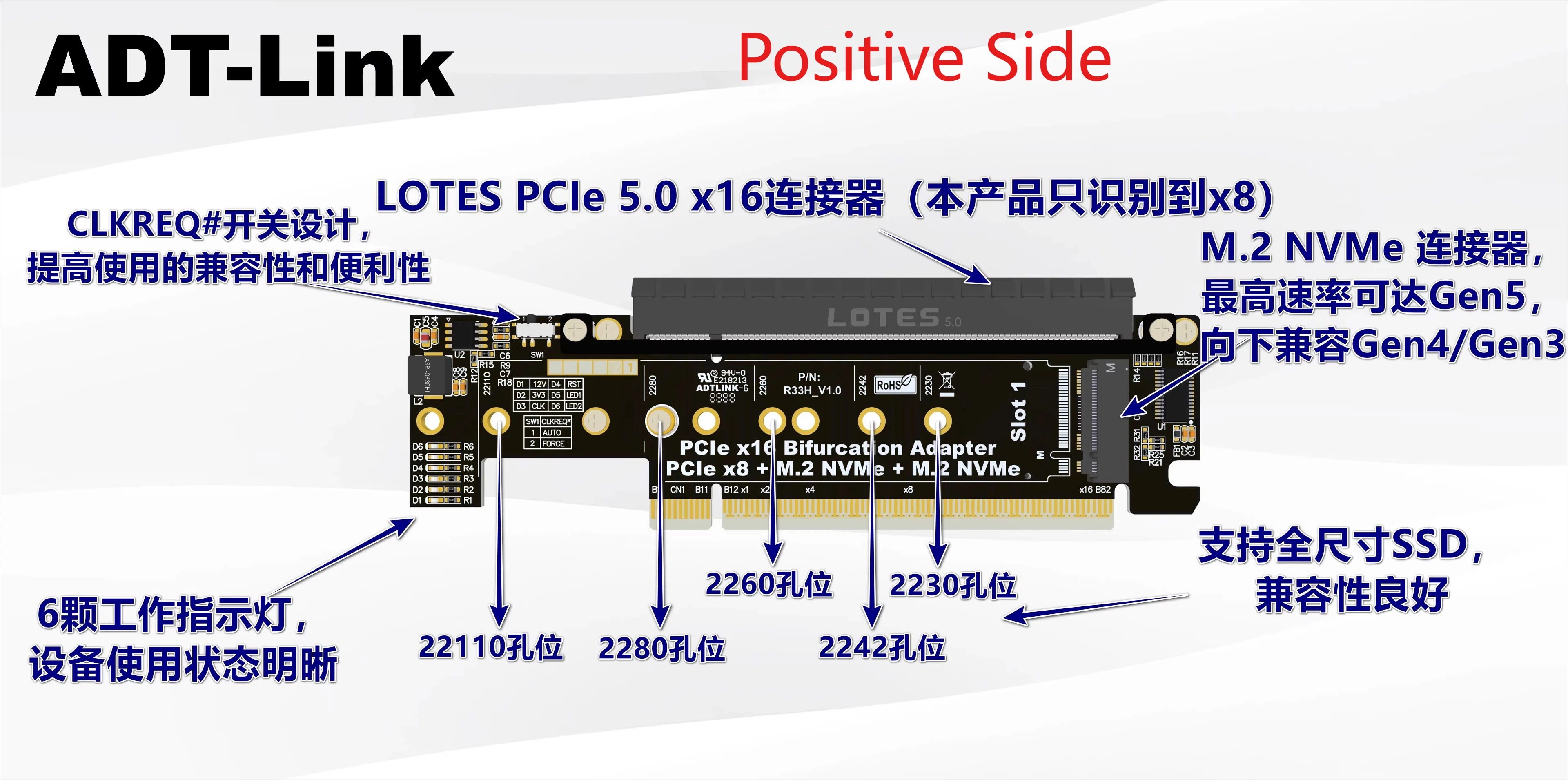

Ventajas del producto:
1.Admite transmisión de velocidad completa PCIe 5.0 x8+PCIe 5.0 x4+PCIe 5,0x4, compatible con Gen3/Gen4/Gen5

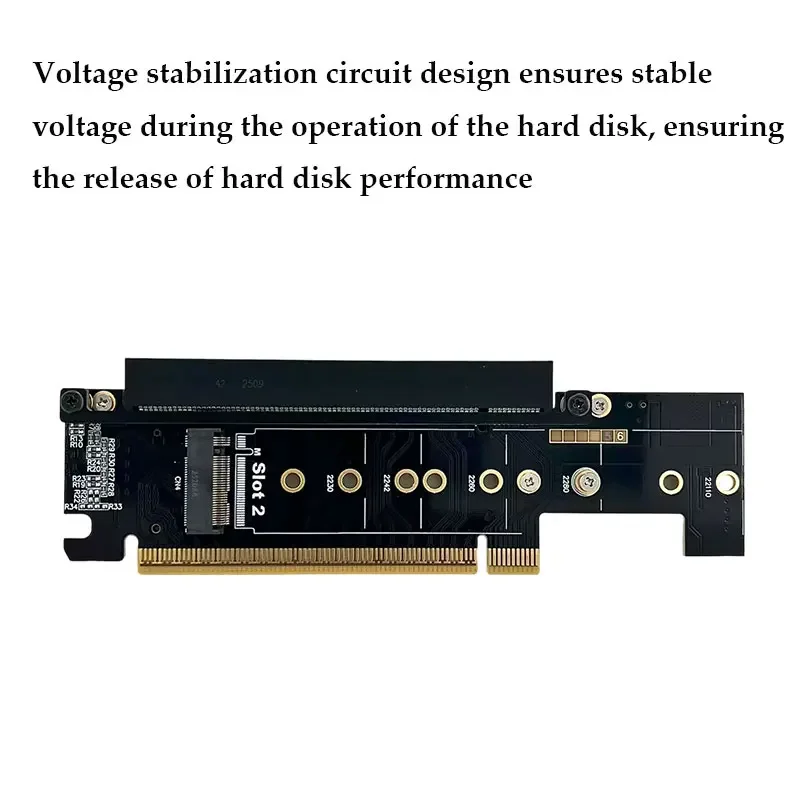

2.El diseño del circuito de estabilización de voltaje garantiza un voltaje estable durante el funcionamiento del disco duro, asegurando la liberación del rendimiento del disco duro.

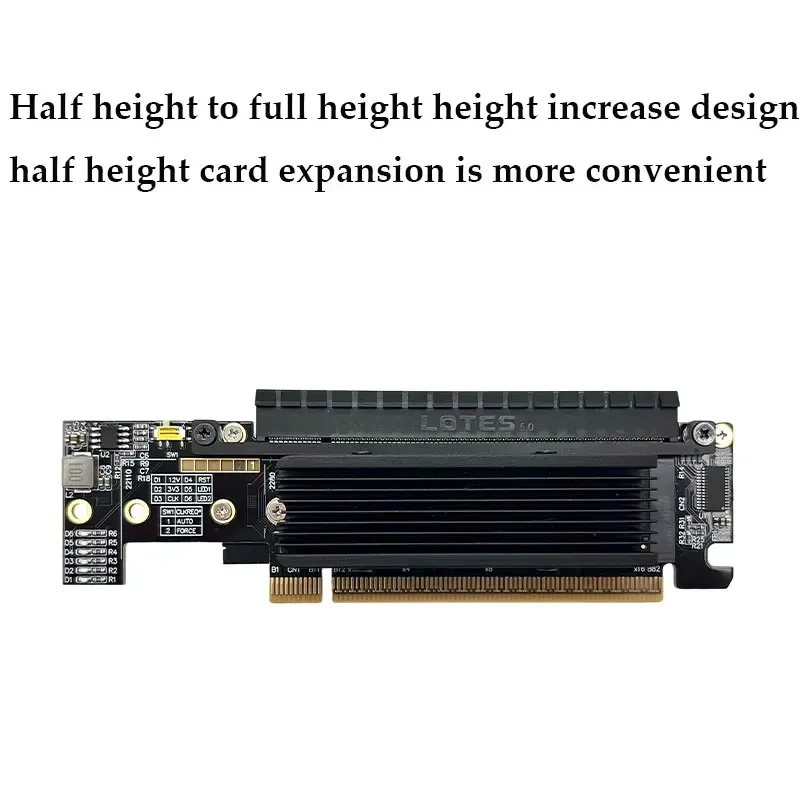

3.Diseño de aumento de altura a altura completa, la expansión de la tarjeta de media altura es más conveniente

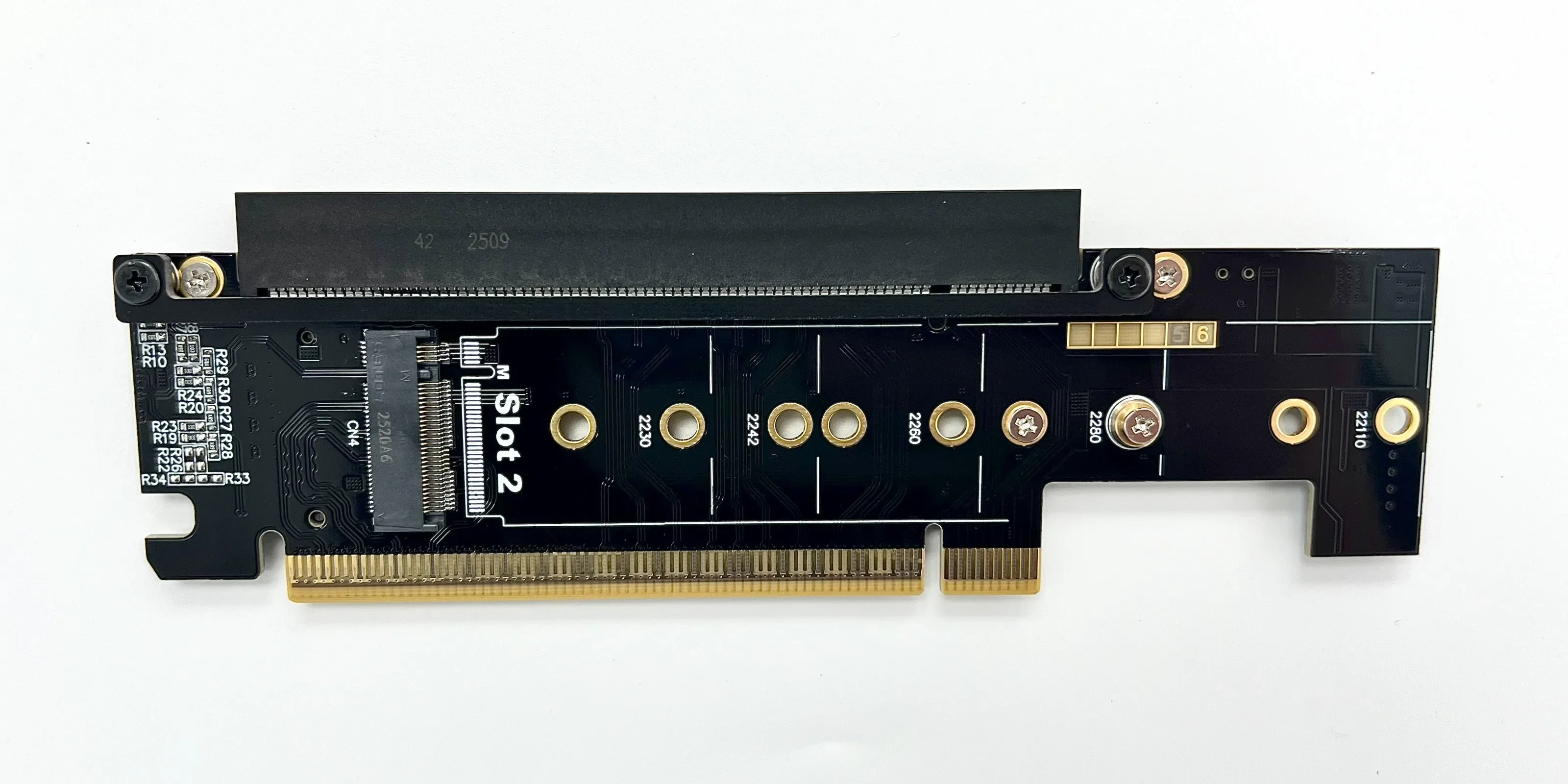

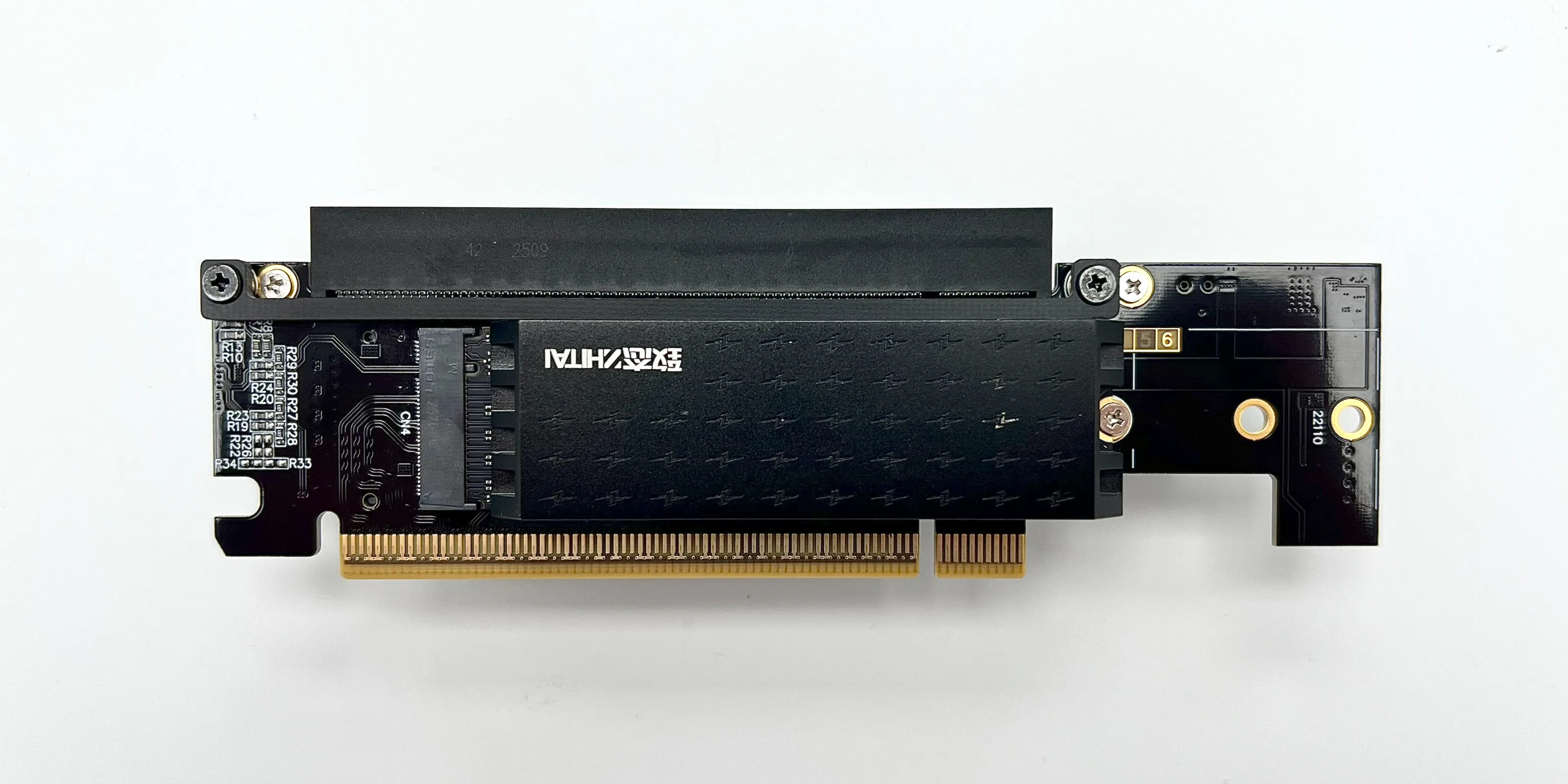

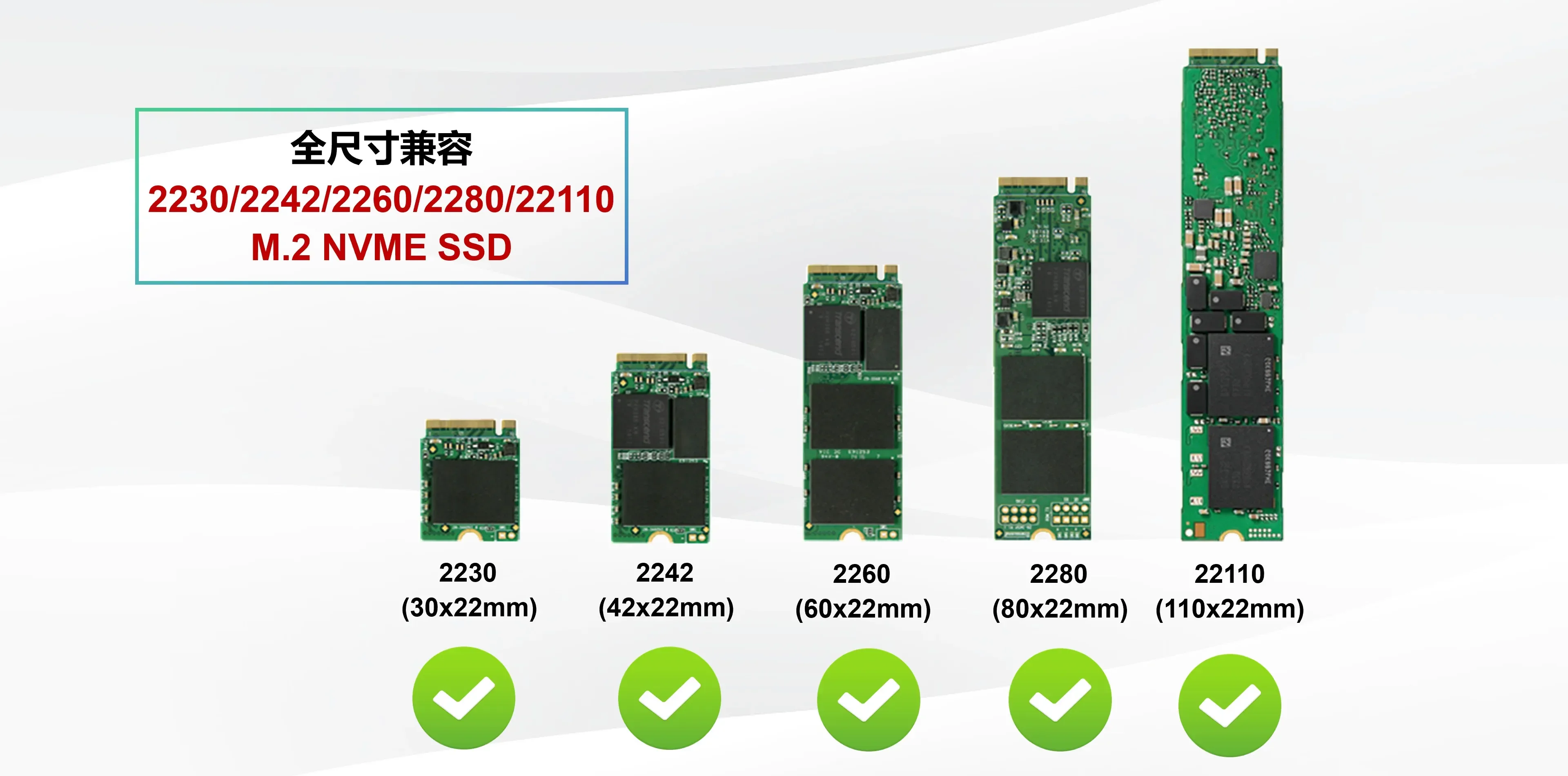

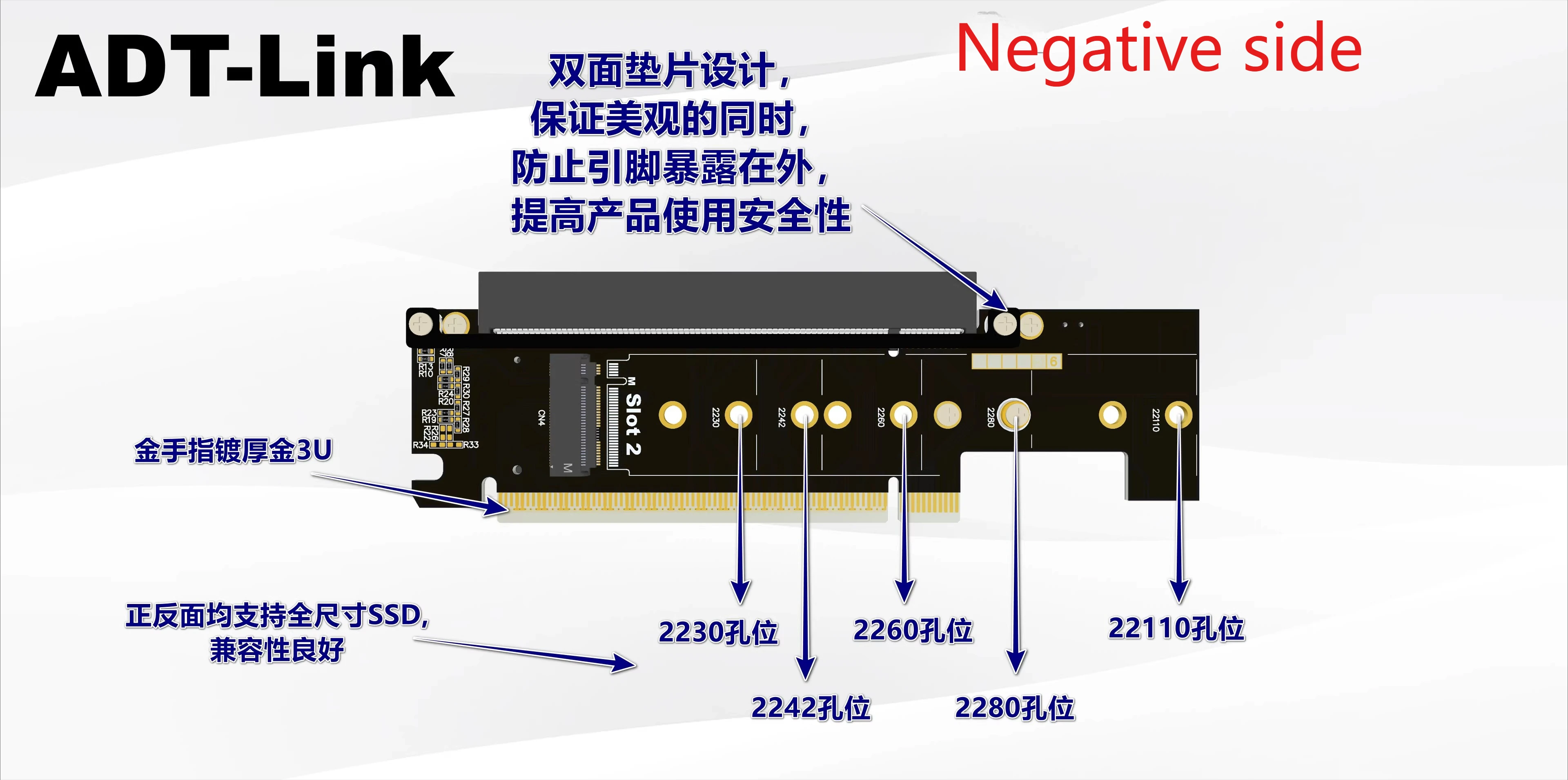

4.Diseño de orificio fijo múltiple, compatible con SSD de tamaño completo
5.Conector LOTES, hecho de material de acero plástico ignífugo resistente a altas temperaturas LCP
6.Placa PCB de alta frecuencia, baja resistencia, alta temperatura y resistente al oxígeno, sin deformación, cristal amarillo, color semitransparente, sin blanqueamiento y sin ennegrecimiento.

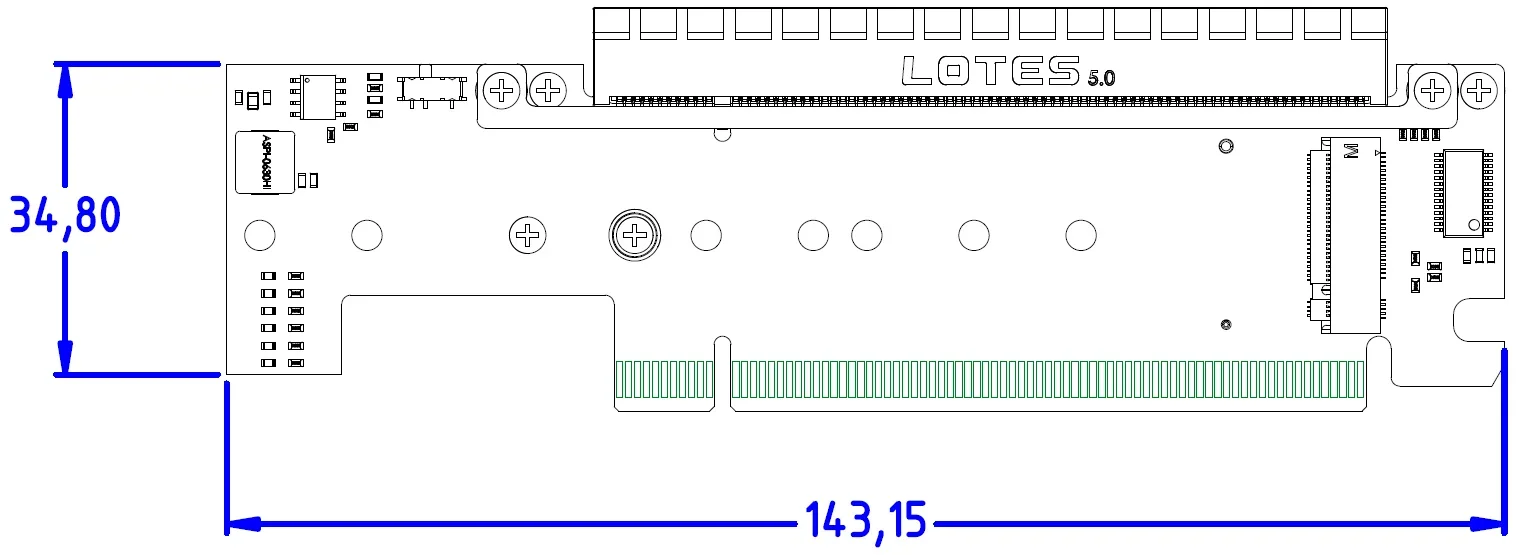

R33HTamaño:
¿El modelo R33H es compatible con PCIe 5.0?

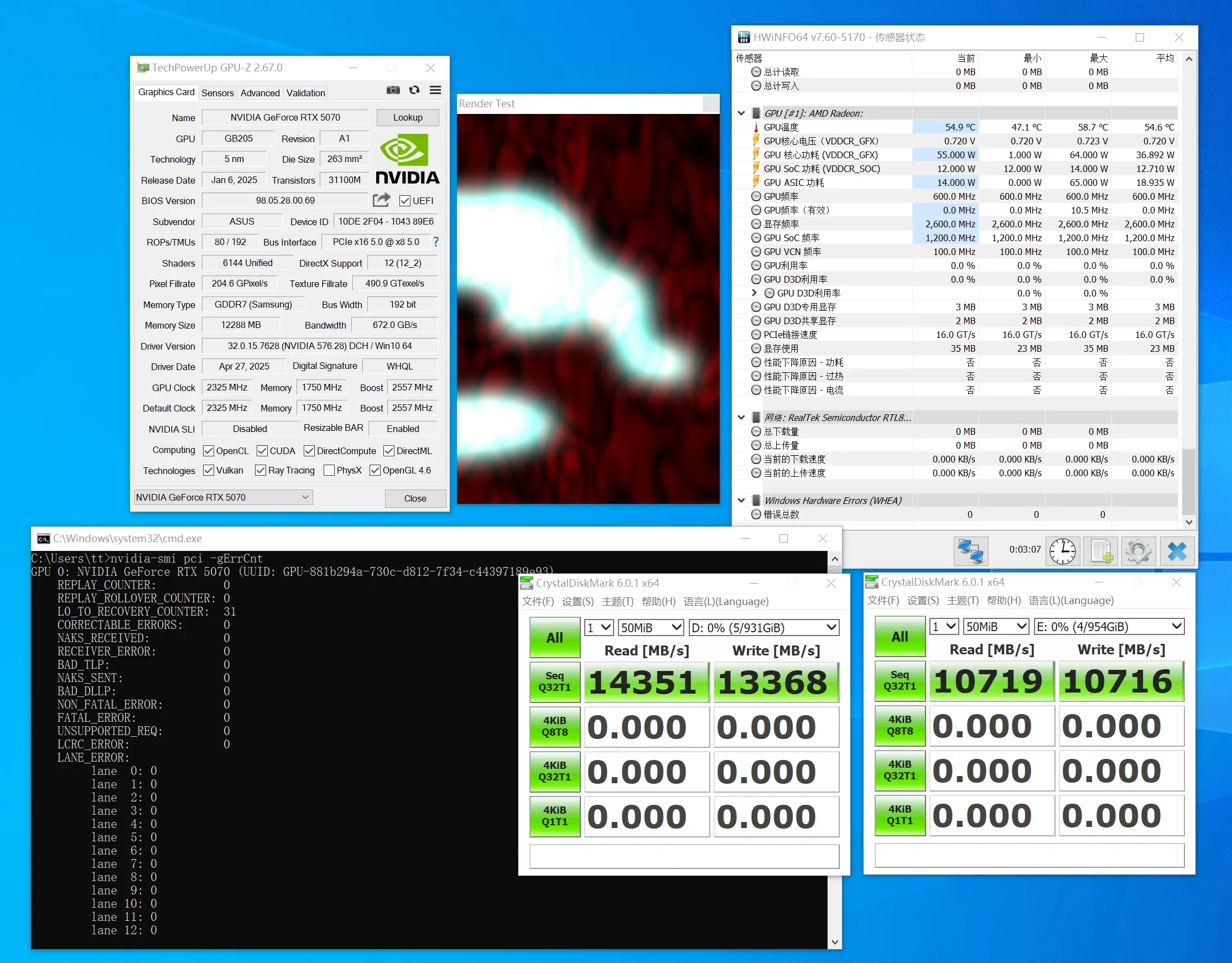

Todas las ranuras del R33H admiten transmisión PCIe 5.0 de velocidad completa.
¿Por qué solo se puede reconocer un disco después de dividir la configuración de la placa base?
Primero verifique si la placa base dividida está configurada en x8x4x4 o GPU con almacenamiento M.2.Una vez configurado, puede utilizar la tarjeta adaptadora para obtener todas las funcionalidades;Si el BIOS está configurado en modo x4x4x4 o RAID, la ranura de expansión PCIe solo puede reconocer x4 y ambos SSD pueden reconocerlo;Si el BIOS está configurado en x8x8, la ranura de expansión PCIe puede reconocer x8, pero solo se puede reconocer un SSD.Se recomienda instalar el SSD en la ranura 1 en este momento.En segundo lugar, confirme si la ranura donde se encuentra la tarjeta adaptadora admite la operación de ancho de banda completo PCIe x16.Consulte el manual de la placa base para obtener más detalles.

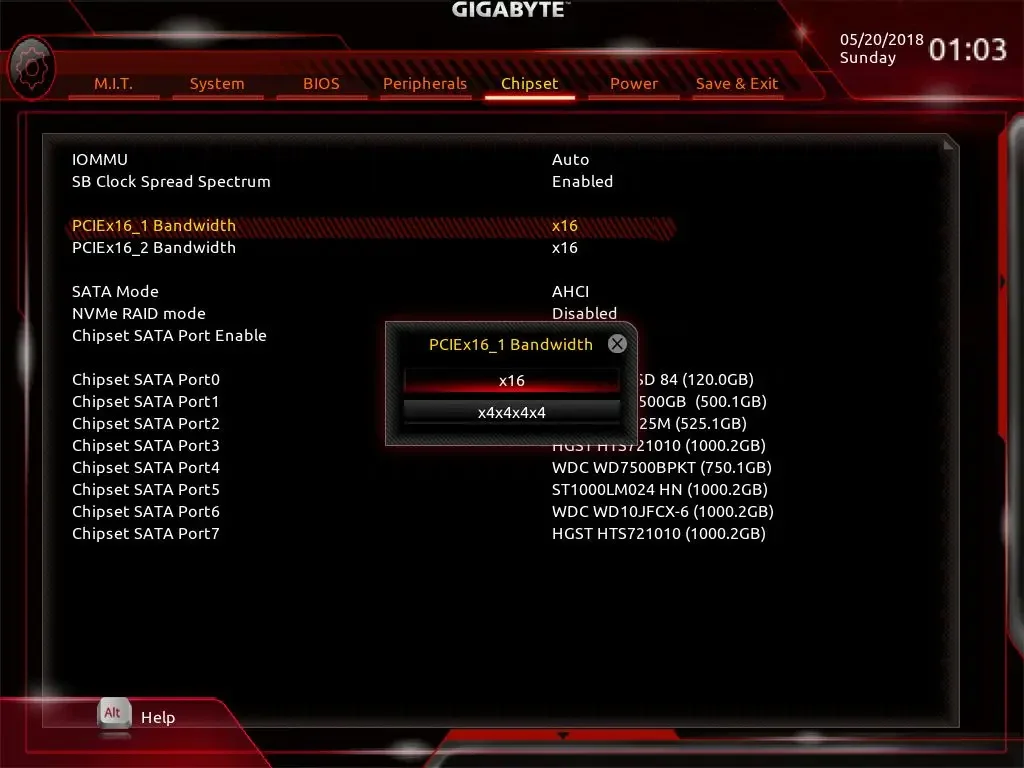

¿Cómo confirmar si la placa base admite la división PCIE de bifurcación?
Consulte usted mismo el manual de la placa base.Las opciones manuales o de BIOS explicarán las opciones de división o bifurcación de canales PCIE de ancho de banda.Si no se mencionan, no son compatibles.
Seleccione x8x4x4 o GPU con almacenamiento M.2 como opción
华硕主板支持型号及拆分技术说明
¿Cómo leo las luces indicadoras del producto?

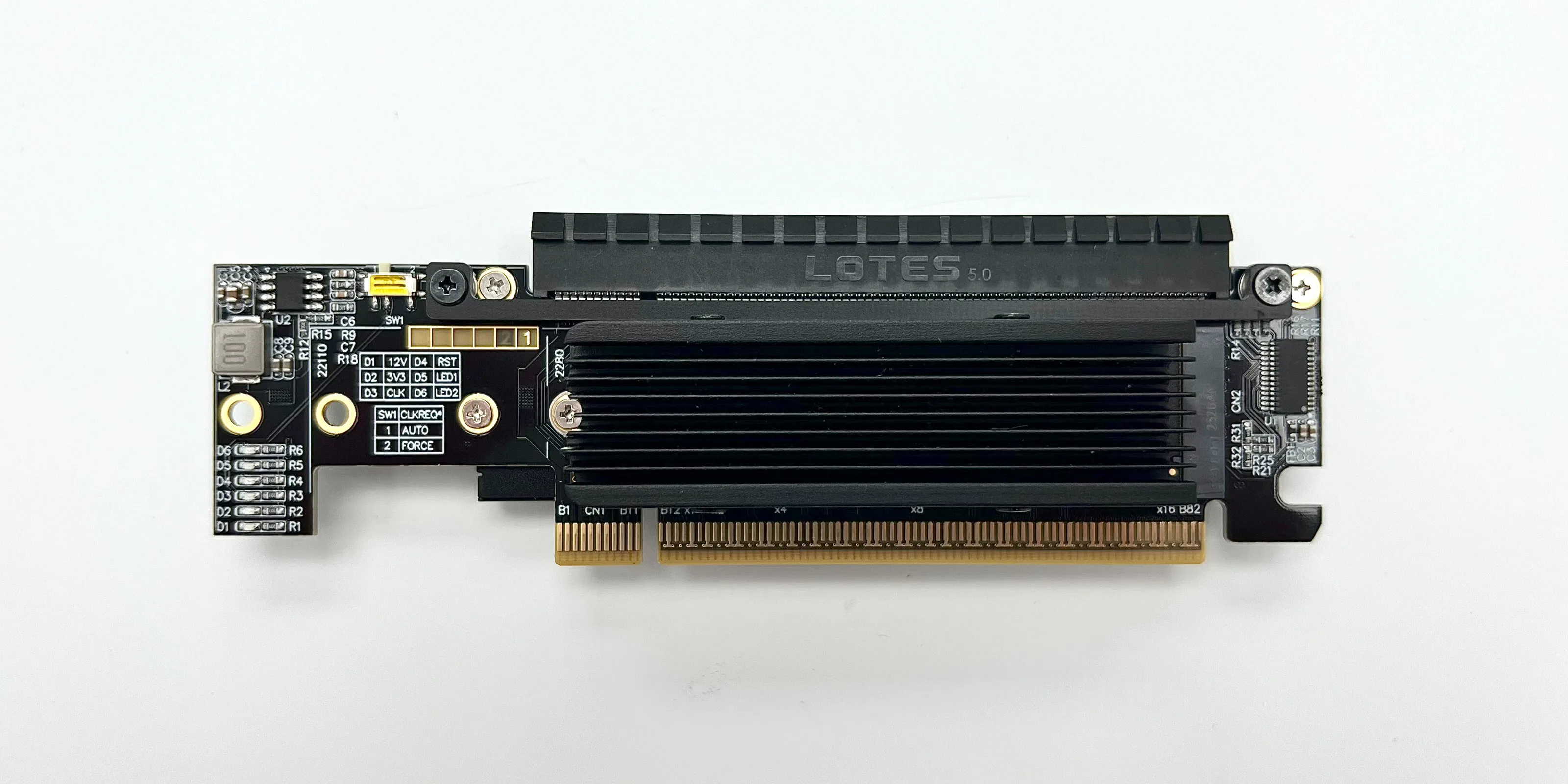

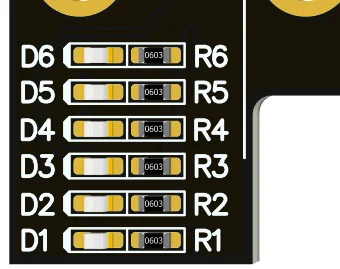

D1 representa la fuente de alimentación de 12 V de la tarjeta adaptadora y D2 representa la fuente de alimentación de 3,3 V de la tarjeta adaptadora.Durante el funcionamiento normal de la computadora, D1 y D2 están constantemente encendidos.La luz D3 es el CLKREQ# Luz indicadora, que permanece encendida constantemente durante el uso normal de la tarjeta adaptadora.D4 es el RESET# luz indicadora.Parpadea cuando la computadora está encendida o apagada y se apaga durante el uso normal.D5 es la luz de lectura/escritura del disco duro para Slot1 y D6 es la luz de lectura/escritura del disco duro para Slot2.Cuando el disco duro está en estado de lectura/escritura, la luz indicadora parpadeará.

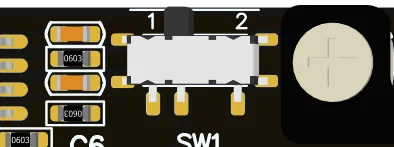

¿Cuál es la función del interruptor del producto?
Hace cinco años, algunas tarjetas gráficas antiguas no admitieron señales CLKREQ.Si la luz de señal CLKREQ no se enciende, puede cambiar directamente el microinterruptor a 2 sin ingresar al BIOS para Configuración, lo que mejoró la compatibilidad y la conveniencia.
Enlace de descarga para los materiales.
PDF 3D 文。请用 软件。
Descarga de archivos PDF 3D y pasos 3D:
