Cable de extensión PCIe 5.0 M.2 para NVMe a PCI-E x16 GPU FFC de alta velocidad GEN5 giro 90/180/270 en ángulo para tarjeta gráfica Nvidia/AMD
Modelo de producto: Serie F43
Nombre del producto: Cable de extensión de tarjeta gráfica M.2 NVMe key M a PCI-E 5.0 x16
Longitud del cable: 25 cm, 50 cm
Ancho de banda de velocidad: PCIe 5,0 x4, Gen5 128 G/bps
Consejo de compra:
Asegúrese de comprar de 1 a 2 muestras primero para probar y verificar que no hay problemas antes de realizar una compra al por mayor.
Recordatorio amistoso: Un montaje incorrecto o un funcionamiento inadecuado pueden dañar su equipo.Este producto está destinado a ser adquirido únicamente por ingenieros profesionales.Este es un producto hecho a medida, no se puede devolver ni cambiar.Considere y confirme cuidadosamente antes de realizar un pedido.
Descripción de la longitud del cable:
La longitud del cable se refiere a la sola parte del cable, sin incluir la PCB ni los conectores.

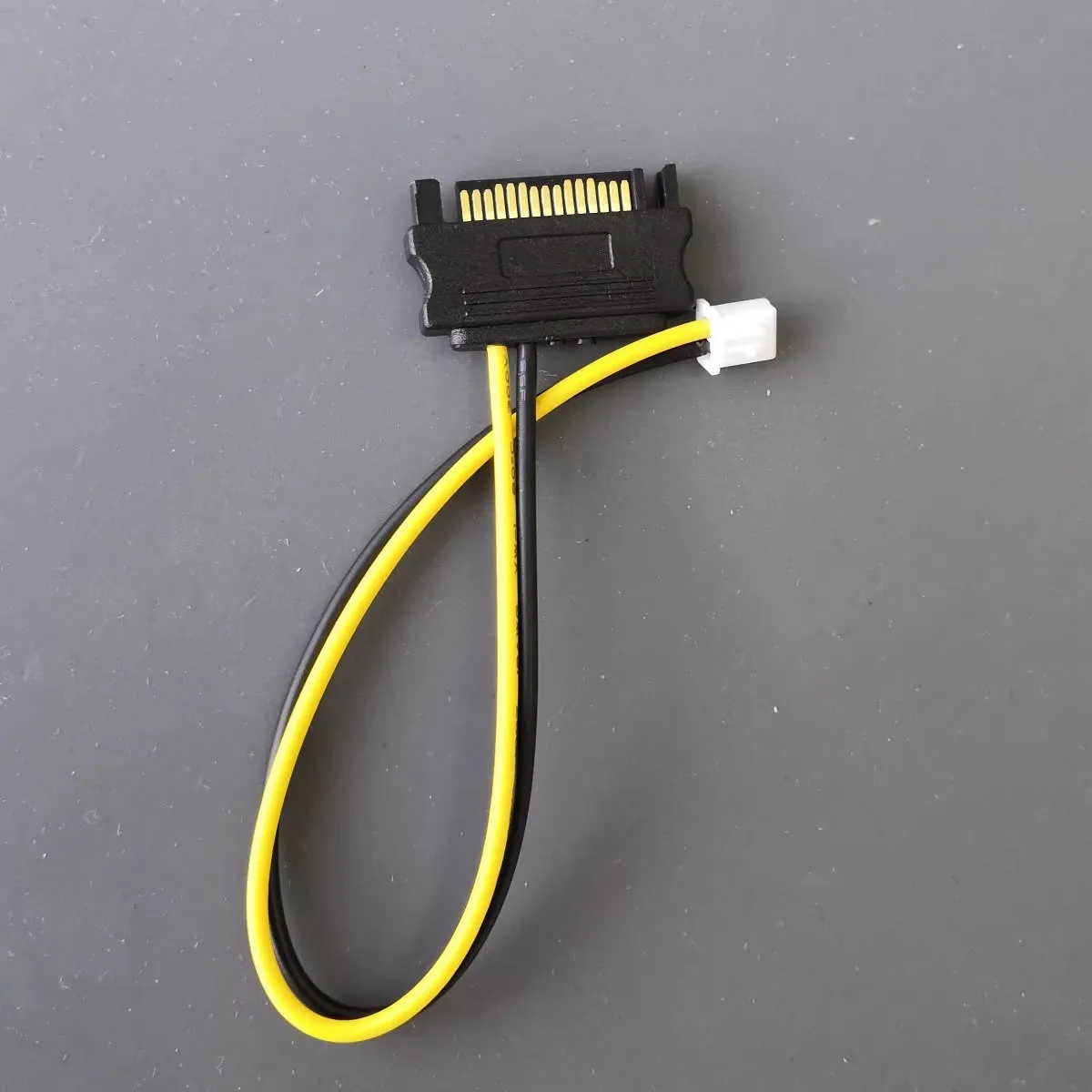

Nota de accesorios:Viene con un cable adaptador de corriente SATA que debe conectarse para alimentación de 12 V.

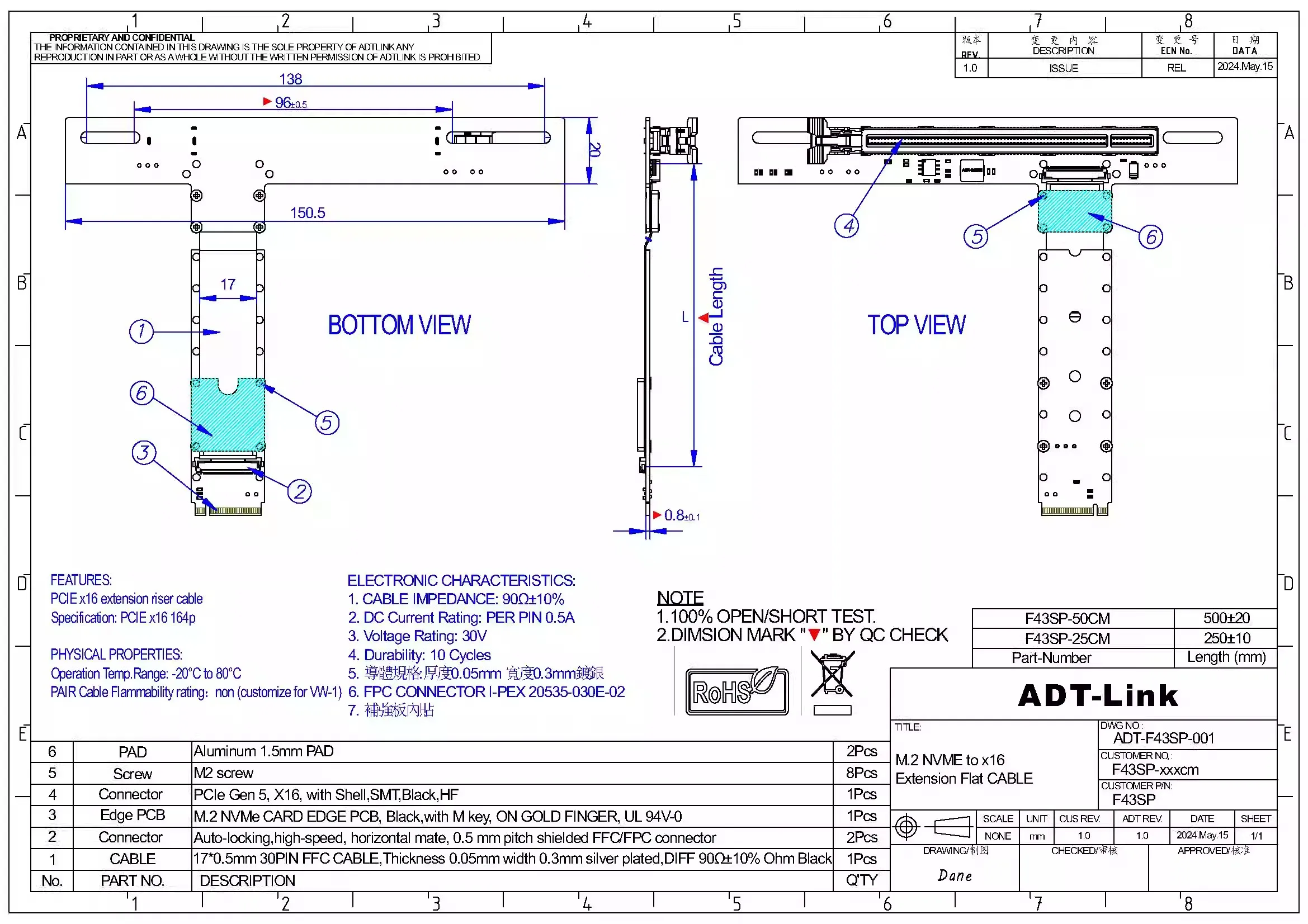

El espacio entre orificios de los tornillos se refiere a la siguiente etiquetado de tamaño de la tabla, la longitud de la línea tendrá algún error, la situación de error específica se refiere a la siguiente tabla:
Descripción del modelo del producto

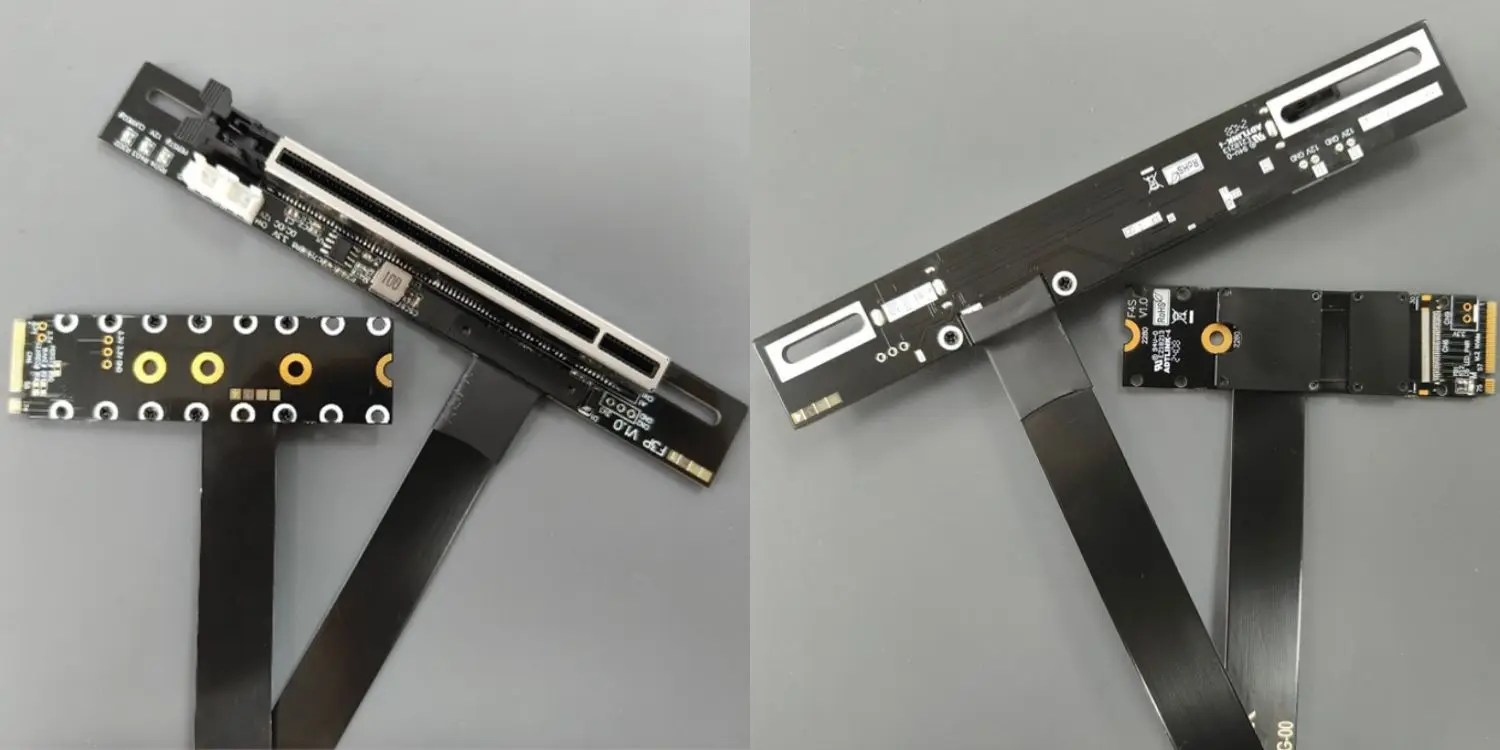

F43SC Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con conector recto FFC (180° Tipo recto) PCIe 5.0 x4
F43SW Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con conector recto FFC (270° Tipo de ángulo recto) PCIe 5.0 x4 F43SW-TL Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con FFC 90° Conector curvado izquierdo PCIe 5.0 x4 F43SW-TR Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con FFC 90° Conector de curvatura derecha PCIe 5.0 x4 F43SW-TU Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con FFC 180° Conector de curva inversa PCIe 5.0 x4

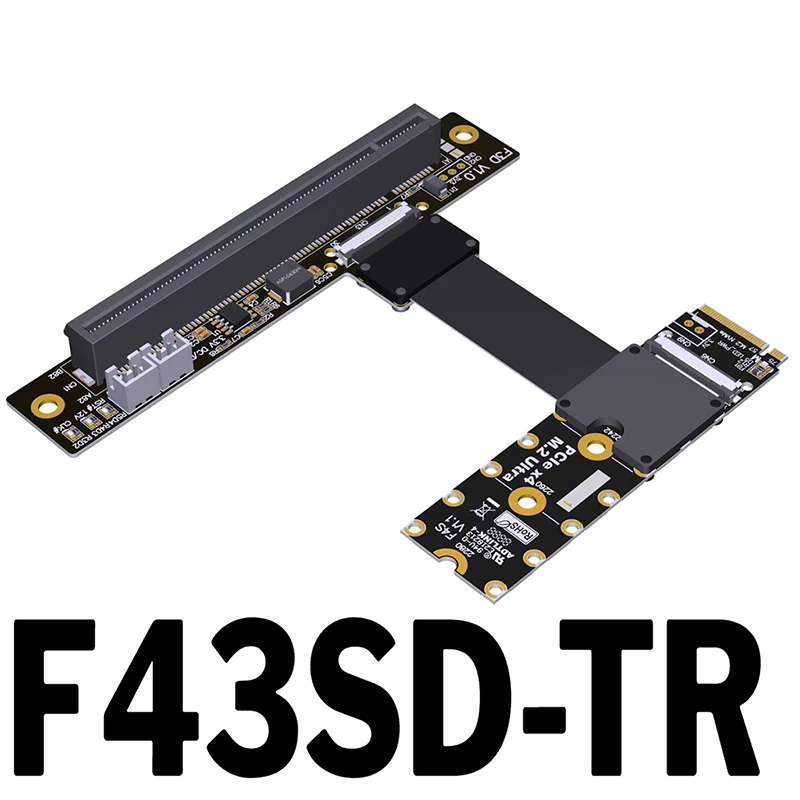

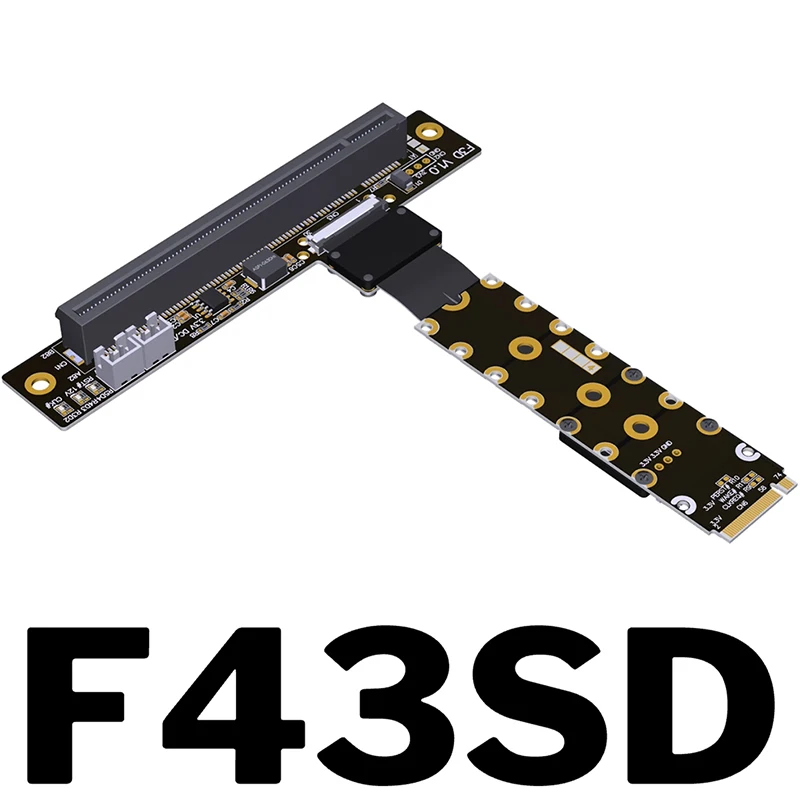

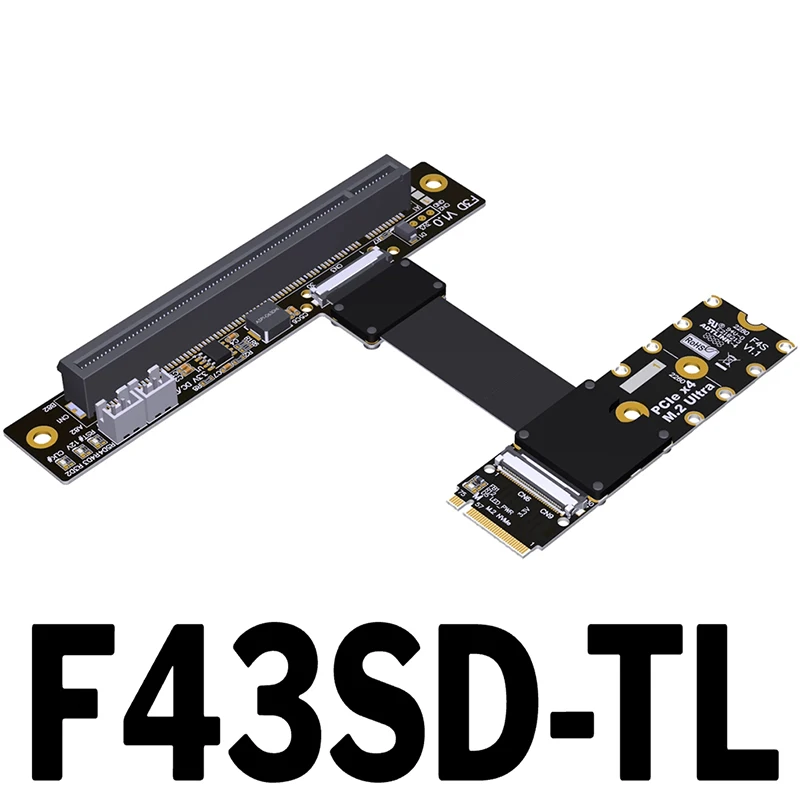

F43SD Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con conector recto FFC (90° Tipo de ángulo recto) PCIe 5.0 x4 F43SD-TL Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con FFC 90° Conector curvado izquierdo PCIe 5.0 x4 F43SD-TR Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con FFC 90° Conector de curvatura derecha PCIe 5.0 x4 F43SD-TU Cable de extensión de tarjeta gráfica M.2 NVMe a x16 con FFC 180° Conector de curva inversa PCIe 5.0 x4

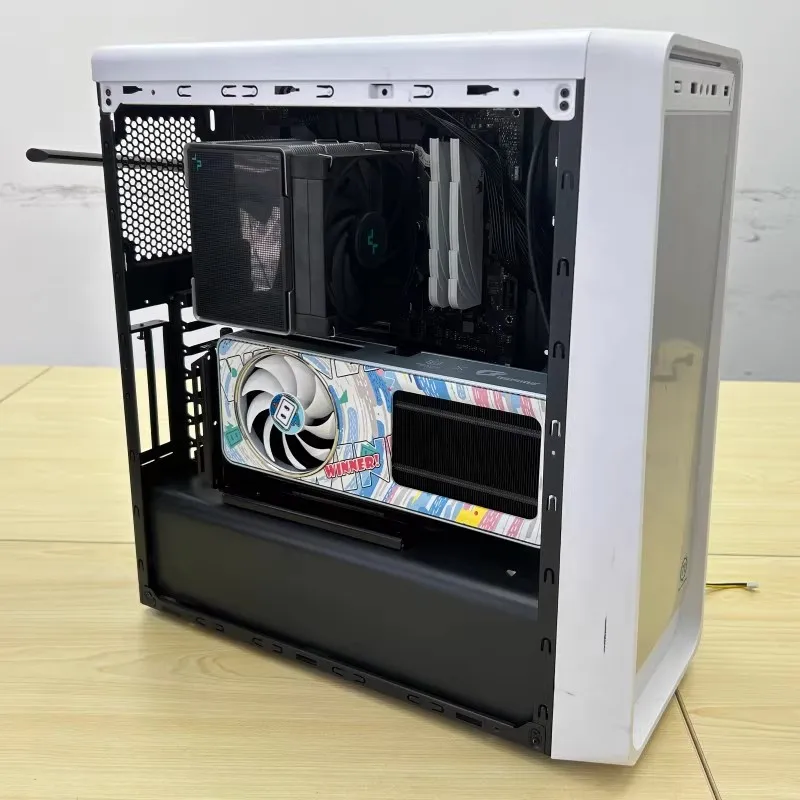

Imagen del efecto completado de la instalación:
Ventajas del producto:
1. Adopte un espaciador de aleación de aluminio, resistente y duradero, puede bloquear eficazmente la interferencia y el ruido.
2, cable certificado UL, diseño de cable plano FFC de quinta generación, blindaje de cobertura total, espesor ultrafino de solo 0,5 mm.
3, placa PCB certificada por UL, chapado en oro con dedo dorado de 10 μ", buena conductividad, puede reducir la oxidación y el aumento de la impedancia de óxido causado por el problema de la pantalla azul de la muerte.
4, el material de la carcasa del conector es PA10T/LCP, chapado en oro de 15 μ"-resistencia del terminal a la inserción y extracción, alta frecuencia de acuerdo con los requisitos RoHS/Free (HF).
5, placa PCB de cuatro capas, diseño avanzado, artesanía exquisita, señal estable y rápida, excelente cableado, buen aislamiento, placa de impedancia de alta frecuencia hasta el estándar PCIe 5.0, para satisfacer una variedad de necesidades.
Transmisión de máxima velocidad PCIe5.0 medida.
El grosor del cable es de 0,5 mm, lo que es una característica ultrafina notable.
El cable FFC es desmontable en ambos extremos, lo que resalta la comodidad.Para evitar pérdidas de enchufar y desenchufar, el cable FFC solo se permite desmontar y volver a montar 10 veces.
Diseño de cable plano, blindaje de cobertura total, nuevos materiales EMI para reducir la interferencia electromagnética y resolver problemas de degradación del rendimiento.

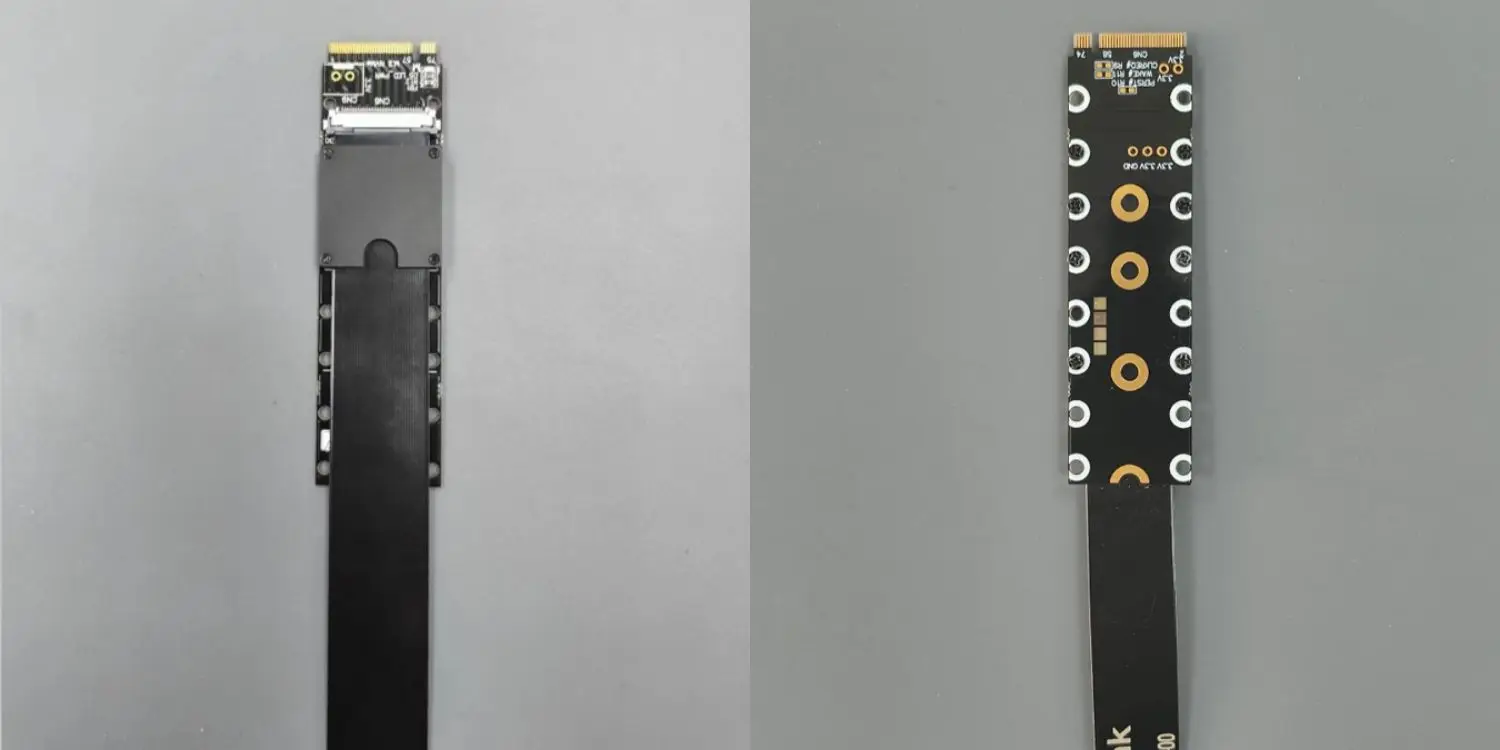

Excelente proceso de PCB: la producción de PCB es precisa, el espesor del cobre se espesa en 1 oz, los dedos dorados están completamente chapados en oro de 10 μ” para reducir el riesgo de oxidación.
Suave y duradero: el cable en sí es suave y duradero, y los puntos de inserción y extracción están reforzados con espaciadores de aluminio de 2 mm para eliminar la rotura del cable y los problemas de caída.
Los cables se pueden doblar y doblar para mayor flexibilidad y son fáciles de manejar en comparación con los cables redondos tradicionales.Utilizando cables FFC como solución a las limitaciones de espacio en equipos compactos, son fáciles de instalar y usar en espacios reducidos sin afectar los componentes electrónicos.
Resumen general de los problemas técnicos:

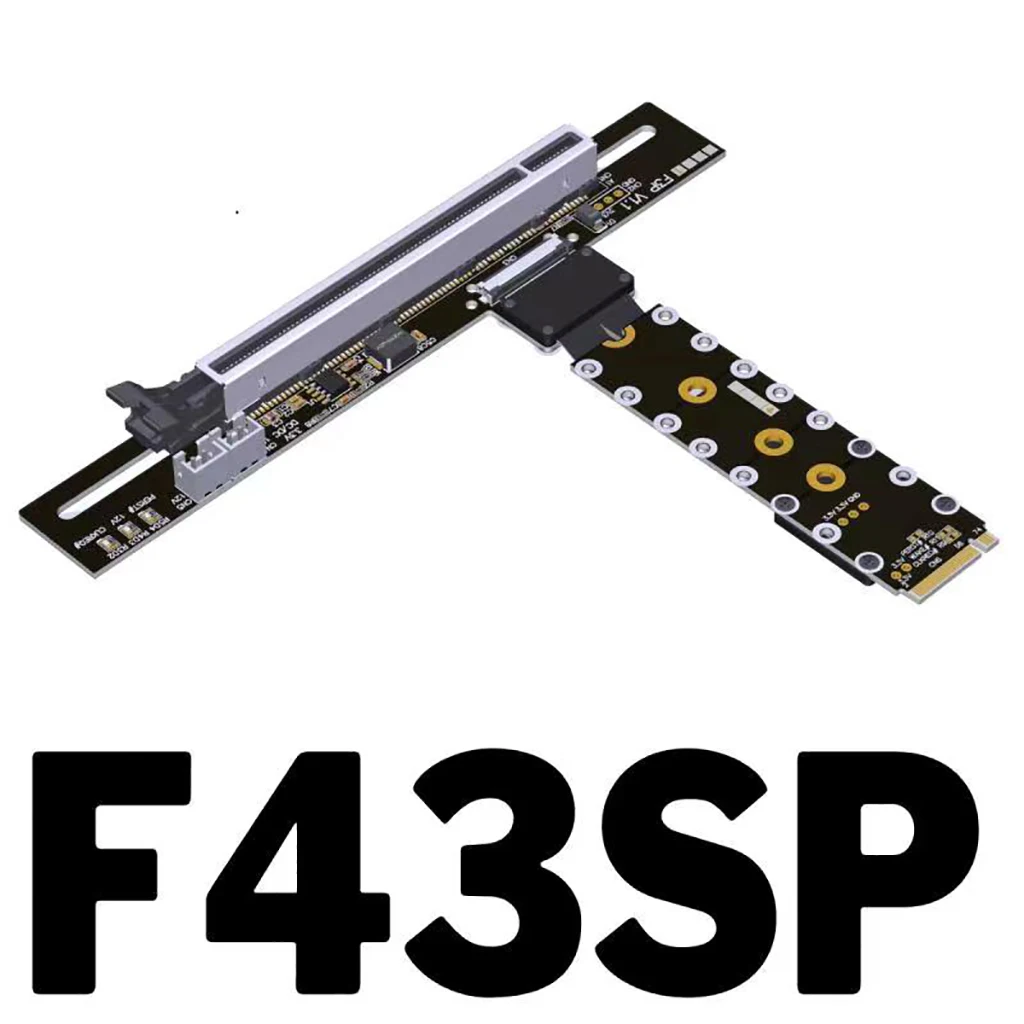

¿Qué significan los tres LED del F43SP cuando están encendidos?
Cuando el F43SP está conectado y la computadora está encendida:
PERESTO# luz: parpadea en rojo para indicar que el sistema ha sido sometido a una operación de reinicio.
Luz de 12 V: Mantener la luz verde encendida indica que la fuente de alimentación de 12 V está en condiciones normales de funcionamiento.
CLKREQ# Luz: siempre encendida, la luz verde significa que la señal del reloj es normal y las funciones relacionadas están en condiciones normales de funcionamiento.
¿Necesito una fuente de alimentación externa?¿Por qué necesito dos ranuras para fuente de alimentación externa?
Debe conectar el cable de alimentación SATA, este dispositivo está diseñado con dos ranuras de alimentación, solo se puede conectar un cable de alimentación SATA para cumplir con los requisitos de funcionamiento normales del dispositivo.El otro slot está diseñado principalmente como respaldo o redundancia para hacer frente a algunas circunstancias especiales o posibles necesidades futuras de expansión.
¿Es compatible con PCIe 5.0 a máxima velocidad?
La medición de laboratorio puede alcanzar la velocidad máxima de PCIe 5.0.
Notas de compra:
1.Asegúrese de reconocer la dirección al enchufar el cable, no enchufe al contrario ni enchufe el desplazamiento, para evitar quemar el dispositivo, al enchufar el cable primero sostenga el enchufe del dispositivo y luego enchufe el cable, para evitar demasiada fuerza se desconectarán los clavijas del enchufe.El segundo extremo del cable y la placa de circuito dentro de los 2 cm de la soldadura prohíben doblarse y tirar.
2.una variedad de placas base y equipos, la capacidad de accionamiento de señal y otras condiciones no son las mismas, no garantizamos y los resultados de sus pruebas son consistentes, siempre que esté conectado al cable de extensión, la señal tendrá pérdida, los requisitos del perfecto Persona, por favor no compre.
3. La tarjeta gráfica o la placa base es un dispositivo electrónico que aumentará con el tiempo y la oxidación por envejecimiento, y luego conectarse al cable de extensión solo será más inestable.No es compatible con dispositivos antiguos.Su dispositivo no es compatible durante más de tres años.Por favor no compre.
4. Limitado a la compra especificada por ingenieros de productos, solo para pruebas de productos, otros fines, no compre.
