PCIe 4.0 F9G BK7 BK8 64Gbps OcuLink Tarjeta gráfica externa para ordenador portátil Estación de acoplamiento GPU para tarjeta adaptadora M.2 NVMe a SFF-8612
Este artículo, además de las computadoras portátiles, también admite placas base Intel NUC, placas base STX, placas base ITX y tarjetas gráficas externas, con interfaz M.2 NVMe.
Modelo de producto: ADT-F4C, ADT-F9G, F9G-BK7-F9934
Nombre del producto: Estación de acoplamiento de gráficos externos Oculink
Velocidad de transmisión: PCIe 4.0 x4, ancho de banda efectivo 64 Gbps
Uso del producto: para tarjeta gráfica externa u otros dispositivos PCIe
Descripción del producto: Oculink es una interfaz adaptada desde la ranura NVME SSD en la placa base de la computadora, NVME toma el canal PCIe puro, por lo que la estación de acoplamiento de gráficos externos Oculink también toma el canal PCIe, que tiene una pequeña pérdida de rendimiento.En comparación con las soluciones de adaptadores tradicionales compatibles con Thunderbolt, el ancho de banda efectivo de Oculink puede alcanzar 64 Gbps en PCIe 4.0 x4, superando con creces las soluciones compatibles con Thunderbolt.
Recordatorio amistoso: OcuLink no admite intercambio en caliente
Fuente de alimentación: admite fuente de alimentación ATX estándar de 500 W, el comprador debe preparar la fuente de alimentación.
Consejos de compra: asegúrese de comprar 1 ~ 2 muestras para probar y verificar que no haya errores antes de comprar grandes cantidades.
Especificaciones del conector:
Admite aplicación de cable a placa
Diseño de tamaño pequeño: conector de paso de 0,5 mm
Excelente rendimiento SI: velocidades de señal de hasta PCIe4 16GT/s y SAS 4,0 24 Gbps
Admite aplicaciones de impedancia de 85 ohmios, 100 ohmios están disponibles bajo pedido
Cumple con RoHS.El halógeno libre está disponible bajo petición
Modelo
Descripción
Ancho de banda

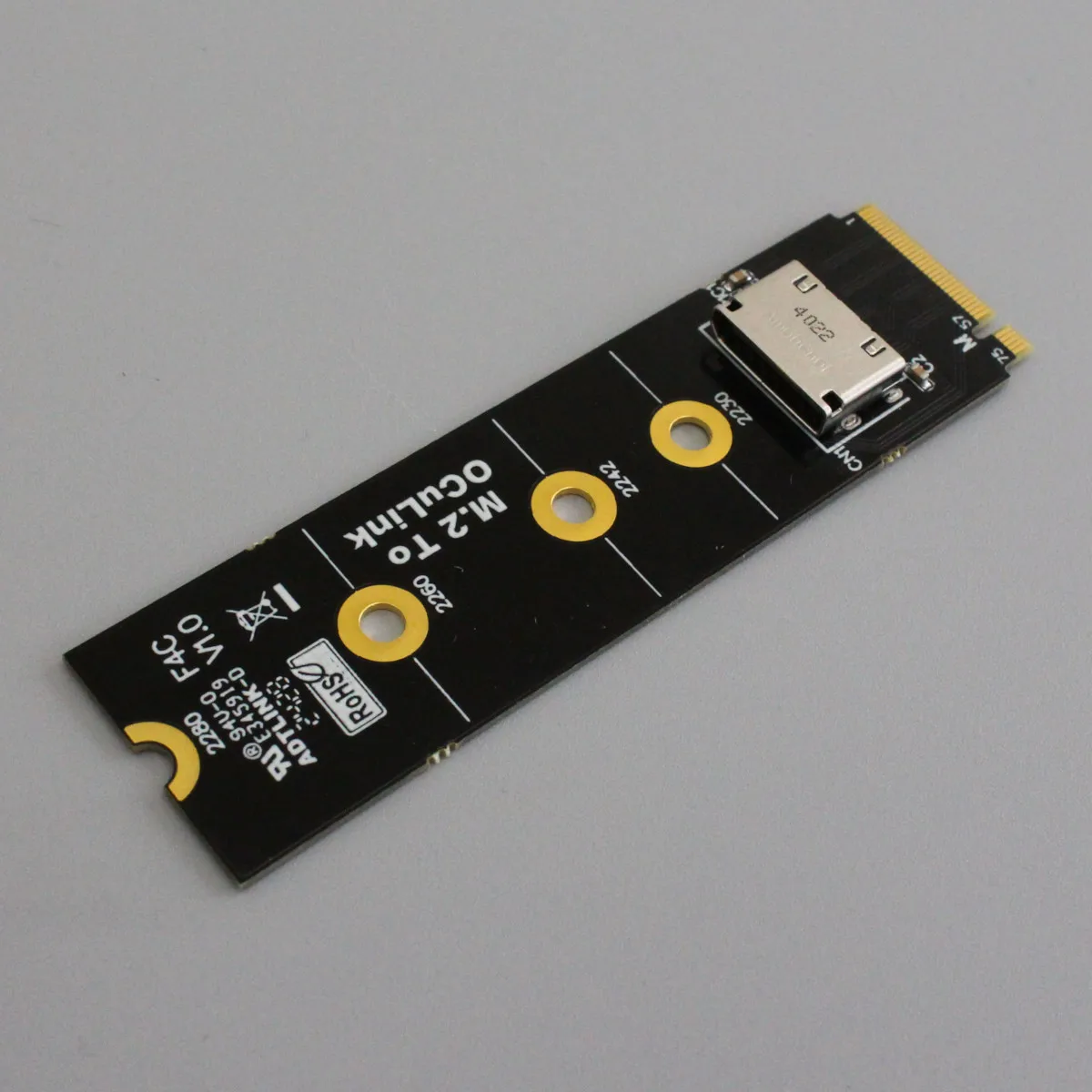

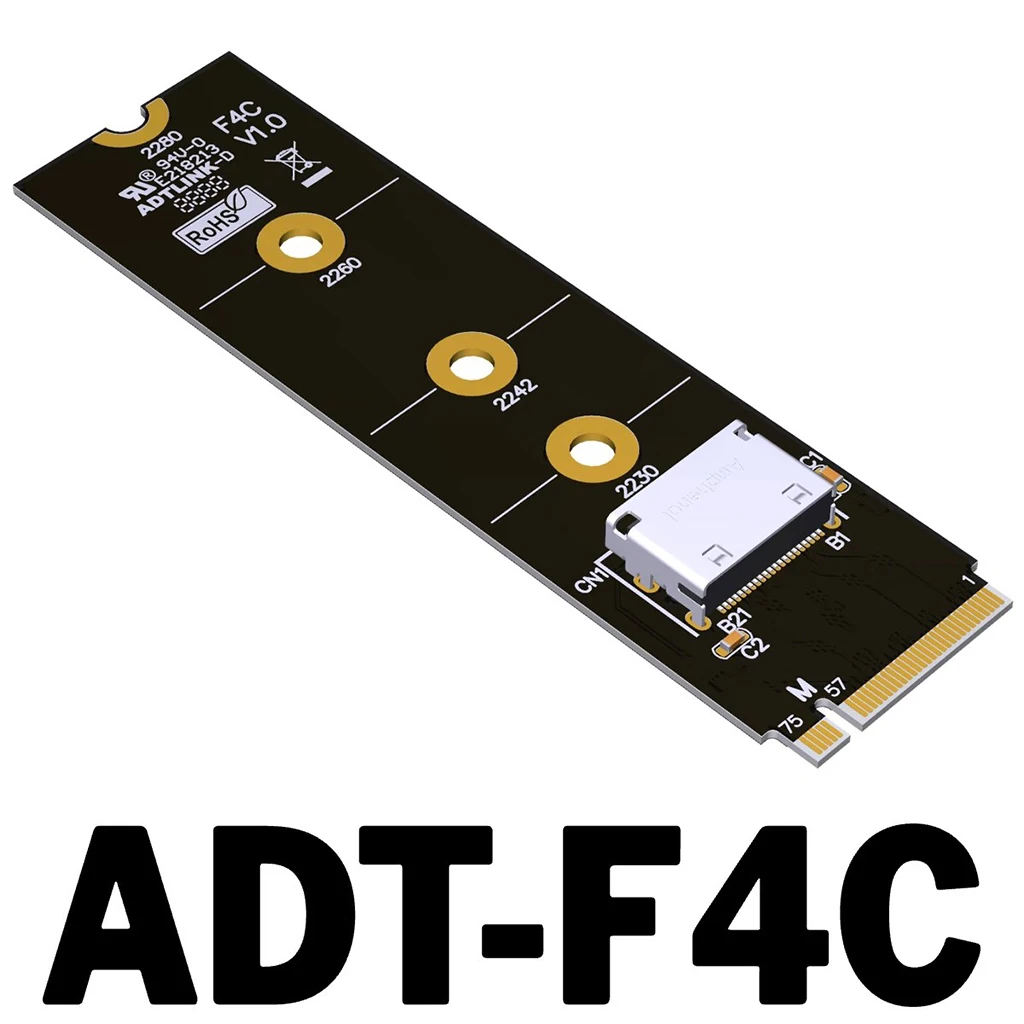

ADT-F4C

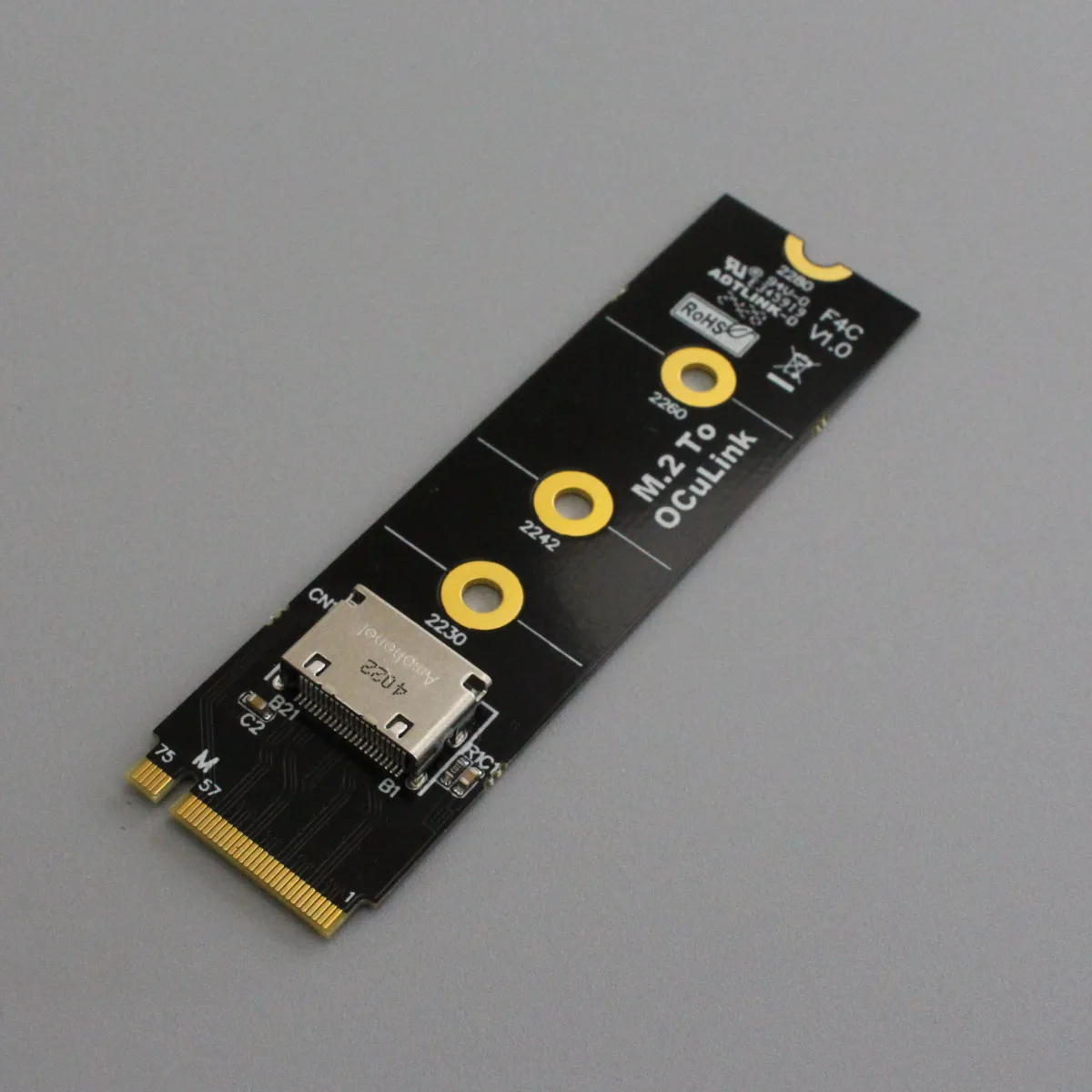

Interfaz M.2 NVMe a tarjeta adaptadora de base hembra OcuLink SFF-8612
PCIe 4.0 x4

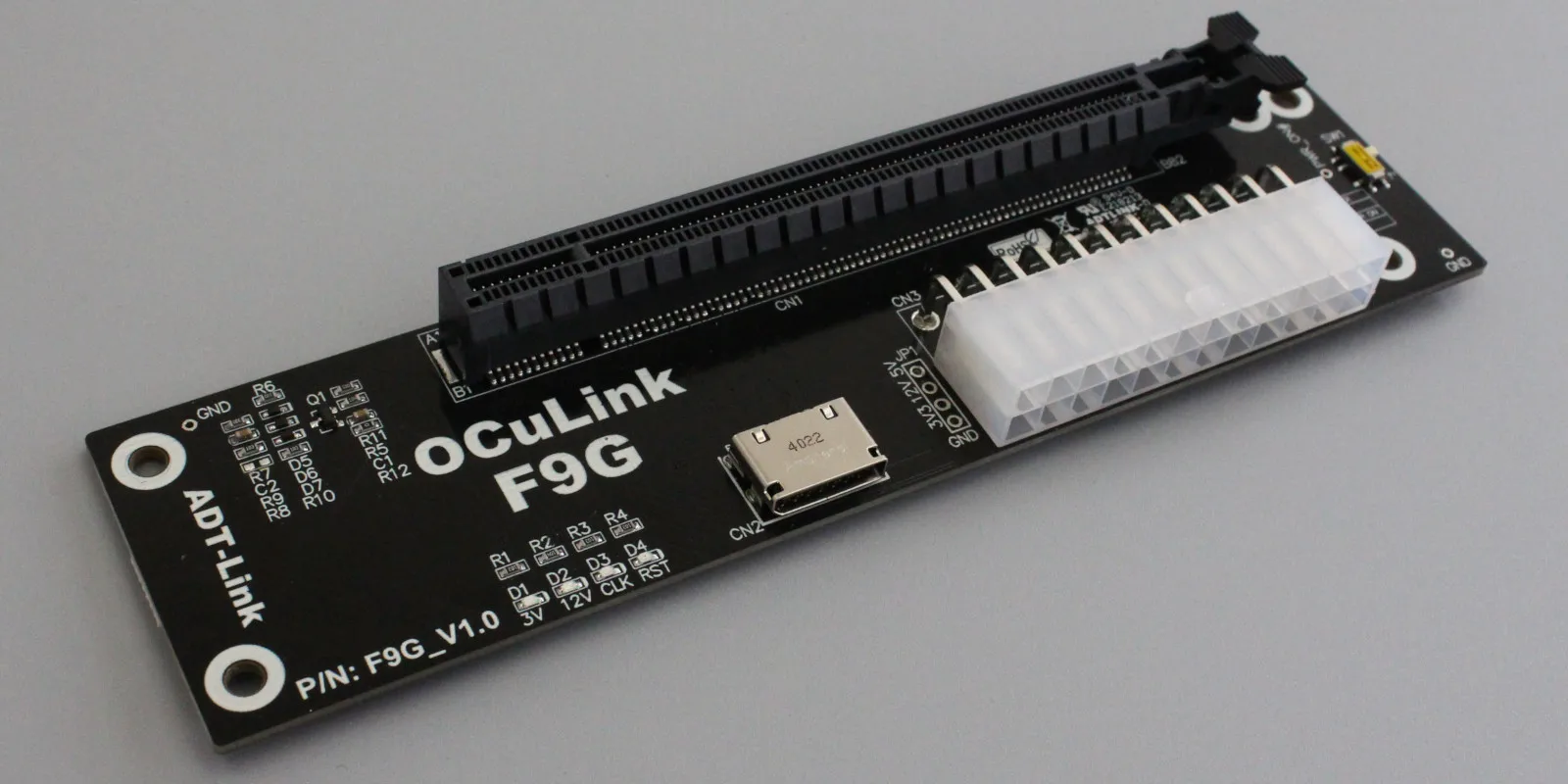

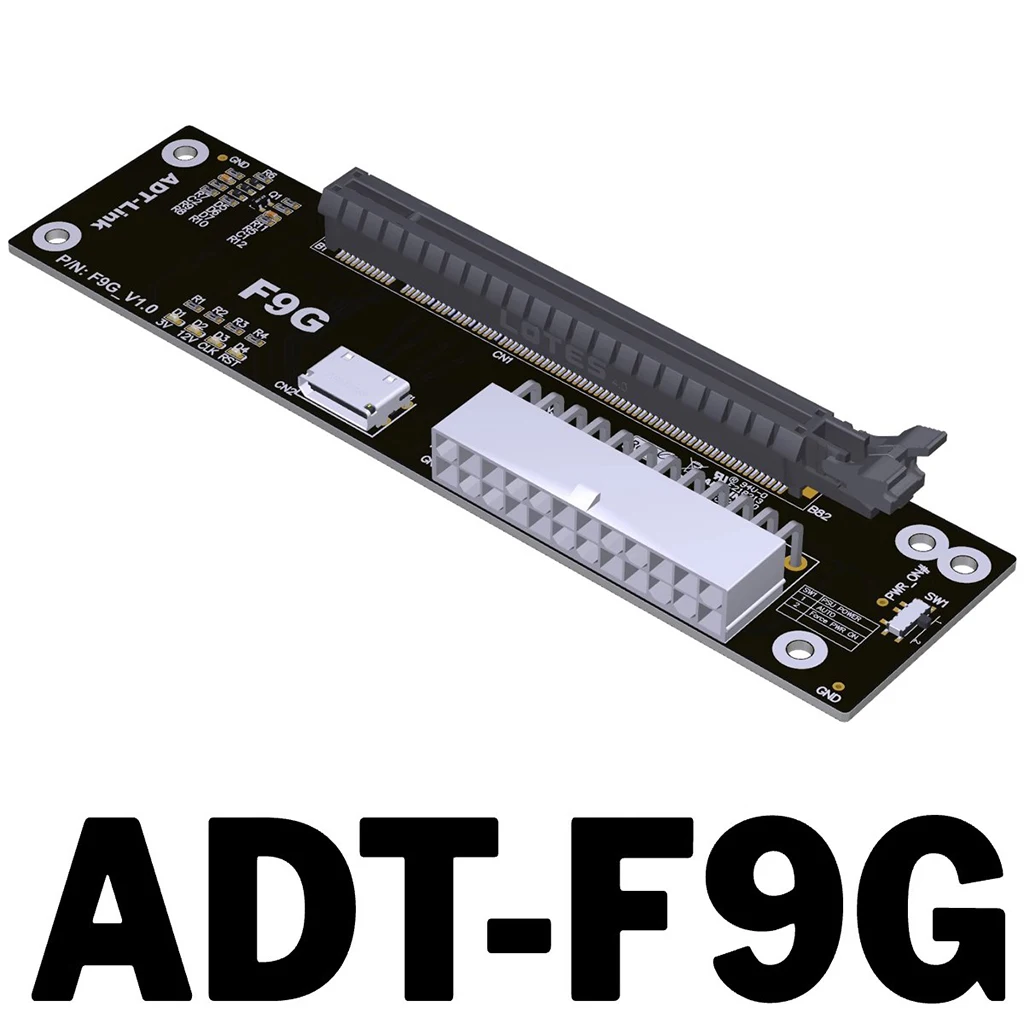

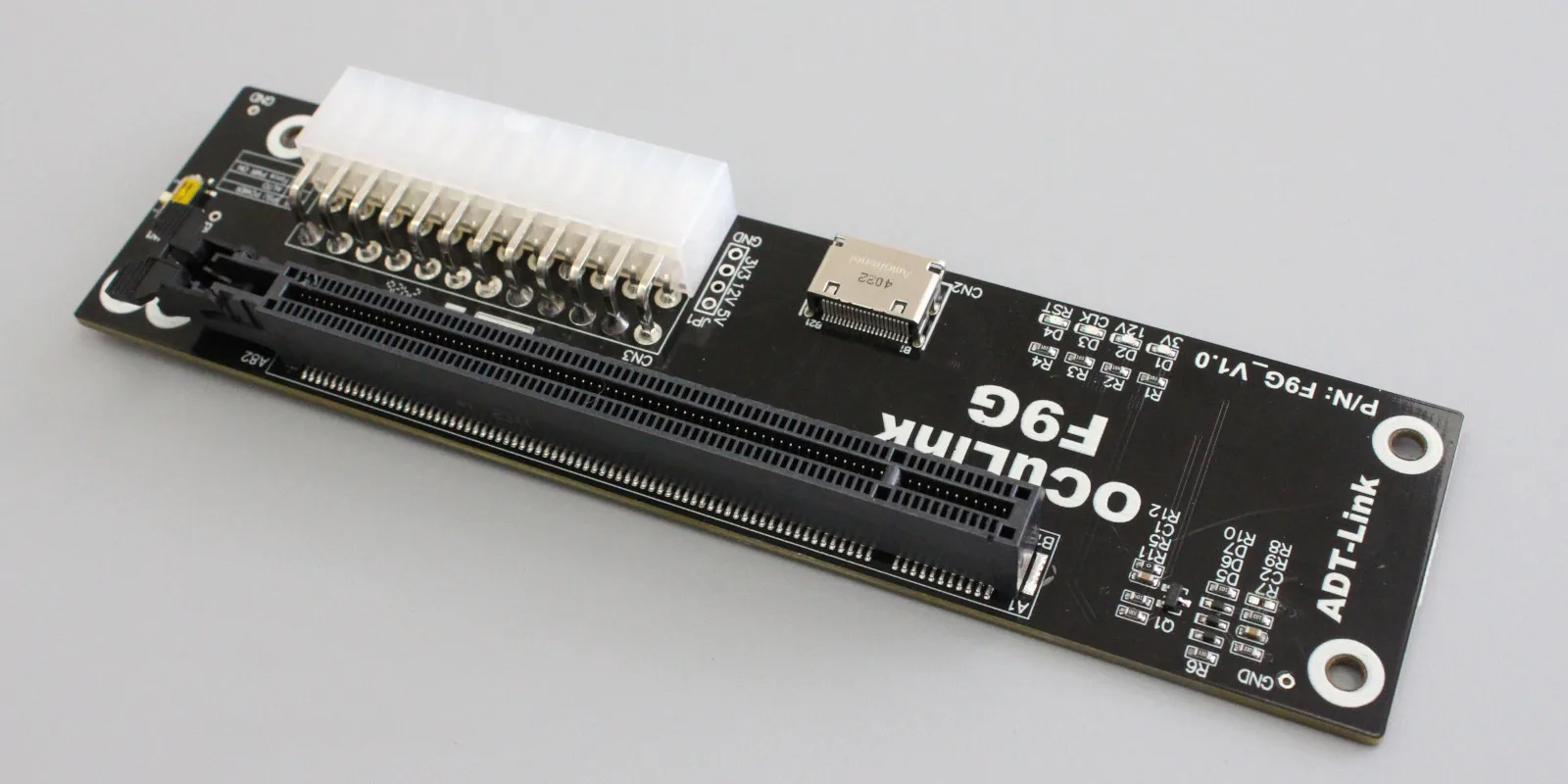

ADT-F9G
OcuLink SFF-8612 hembra a estación de acoplamiento PCIe x16
PCIe 4.0 x4
F9934
Cable OcuLink SFF-8611 macho a macho
PCIe 4.0 x4

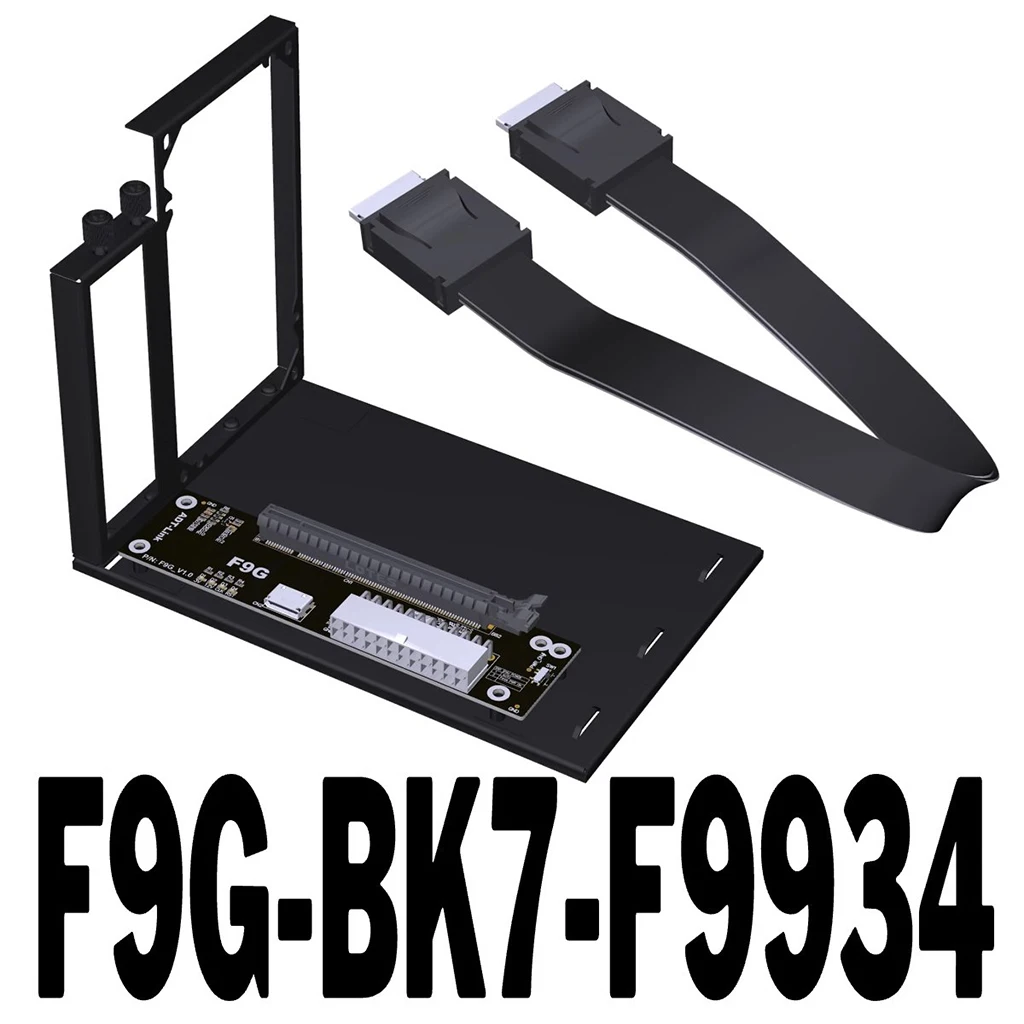

F9G-BK7-F9934
OcuLink SFF-8612 Estación de acoplamiento hembra a PCIe x16 con cable con soporte
PCIe 4.0 x4
ADT-F4Q
Conector M.2 NVMe a placa adaptadora de chasis hembra OCuLink SFF-8612 con chip
PCIe 4.0 x4

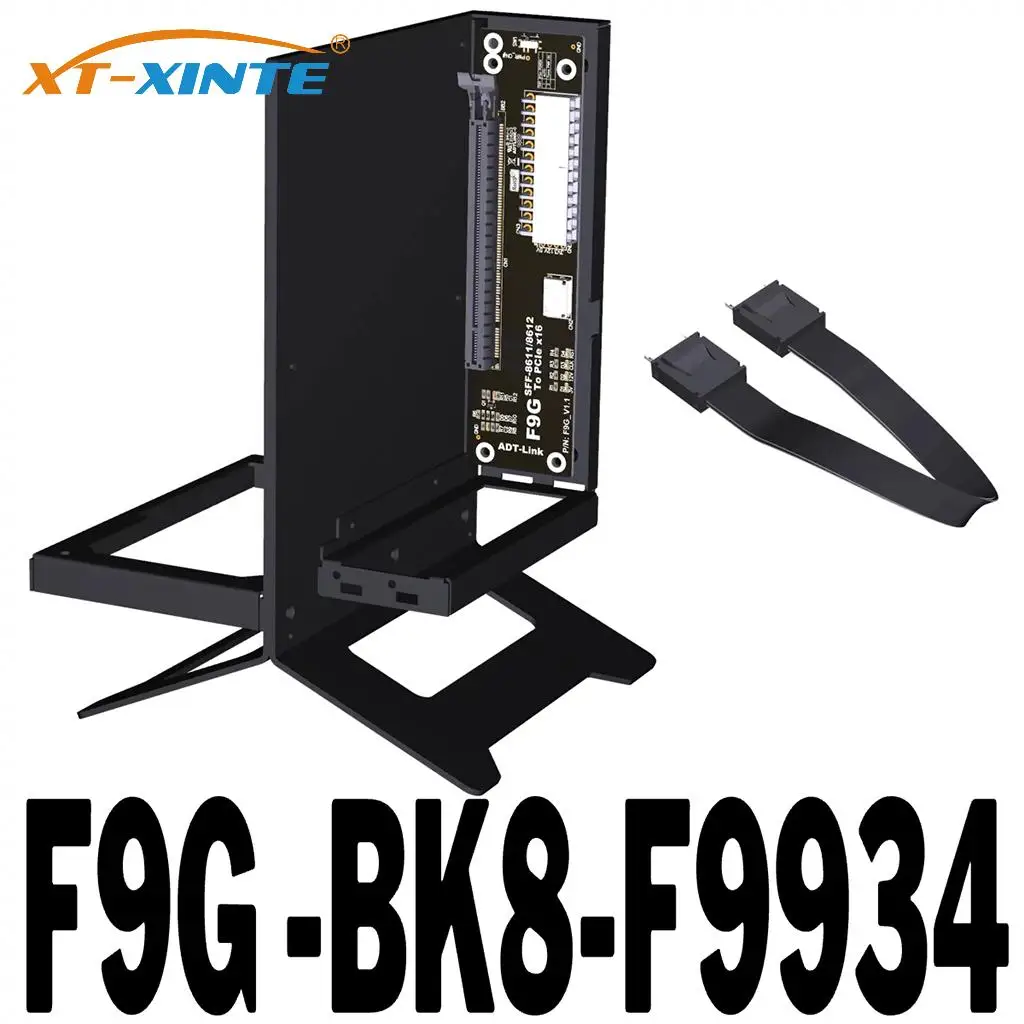

F9G-BK8-F9934
OCuLink SFF-8612 Estación de acoplamiento gráfica hembra a x16 con cable con soporte invertido
PCIe 4.0 x4
F9G-BK8-F9934-F4C
Estación de acoplamiento gráfica M.2 NVMe a x16 con cable con soporte invertido
PCIe 4.0 x4

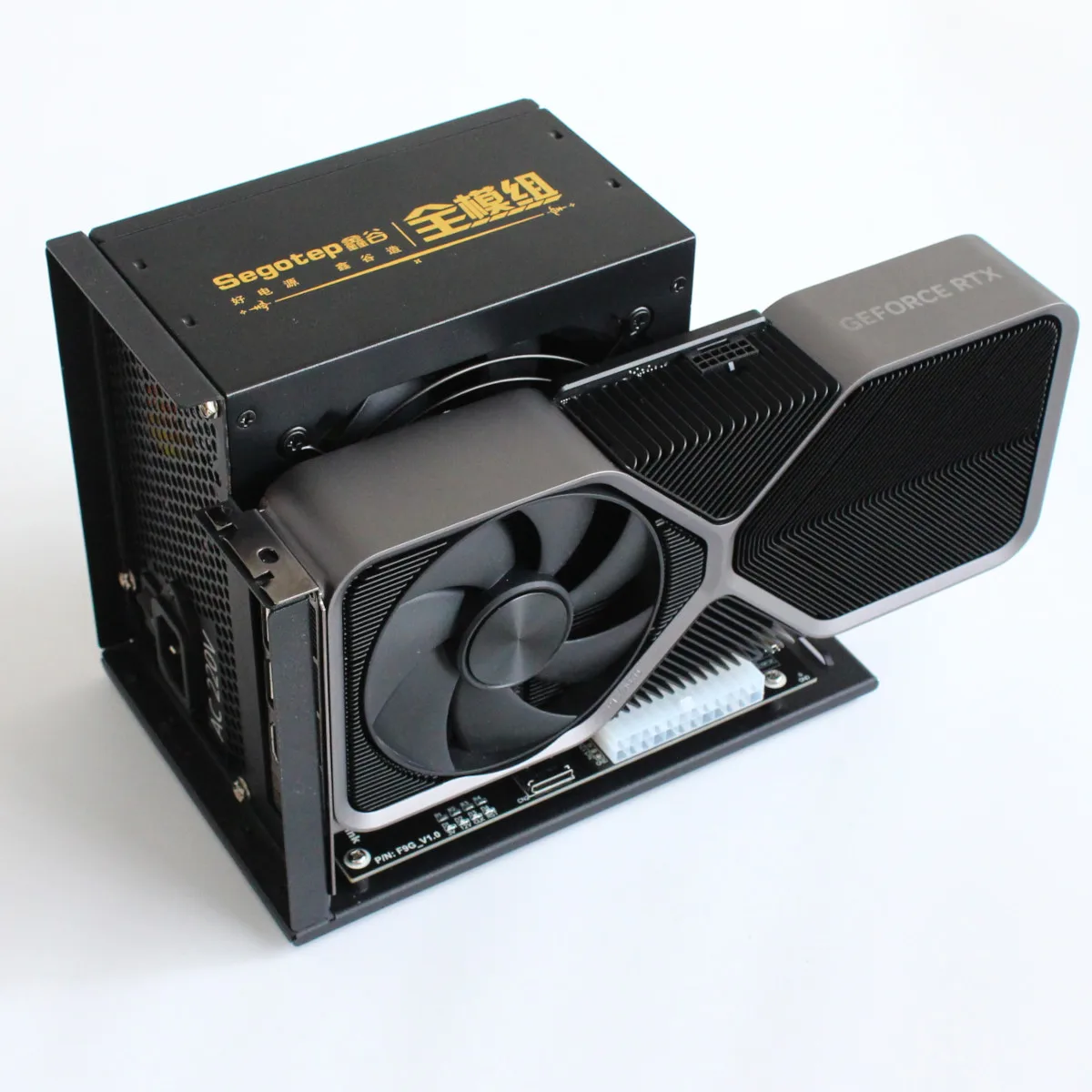

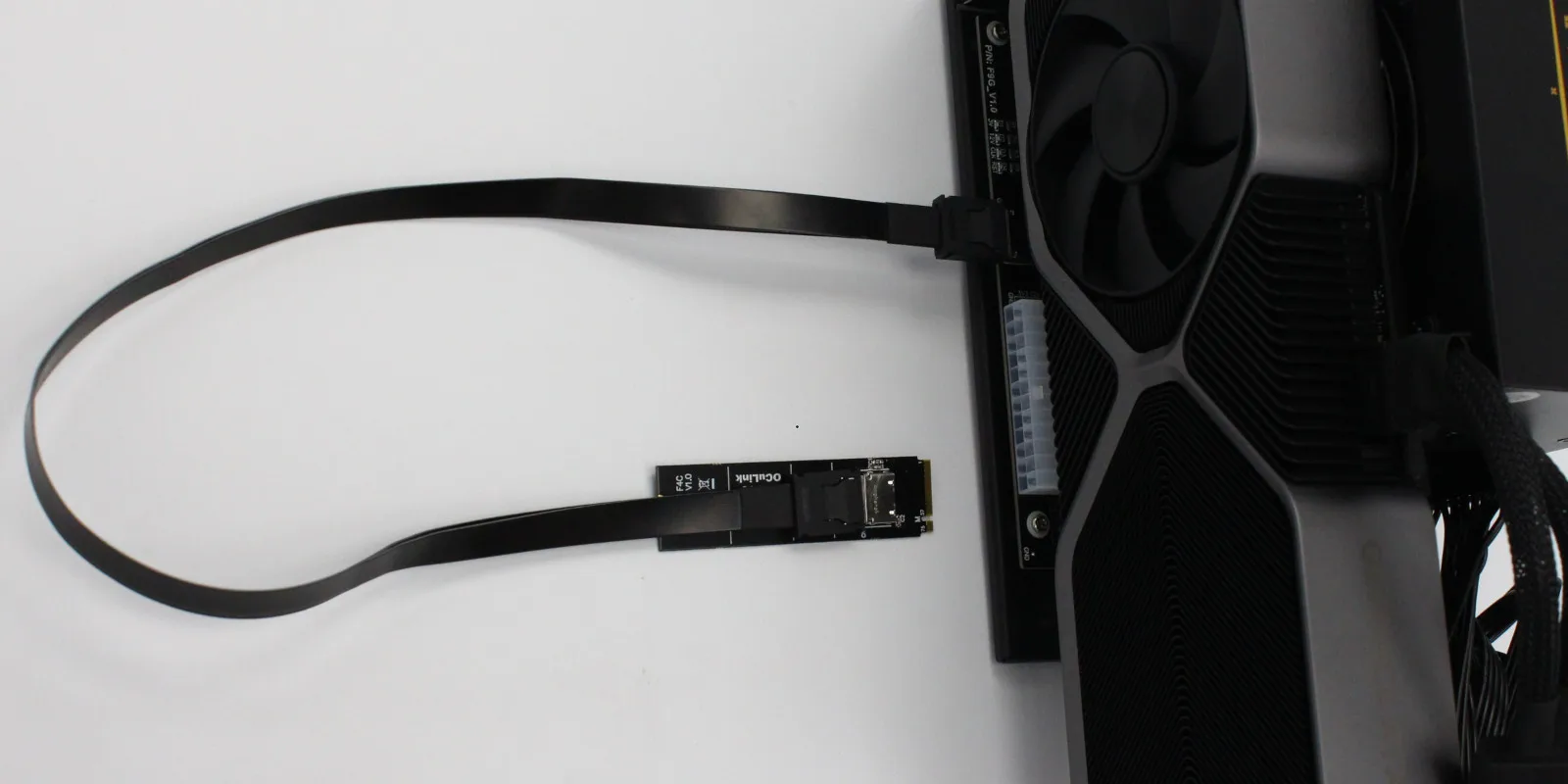

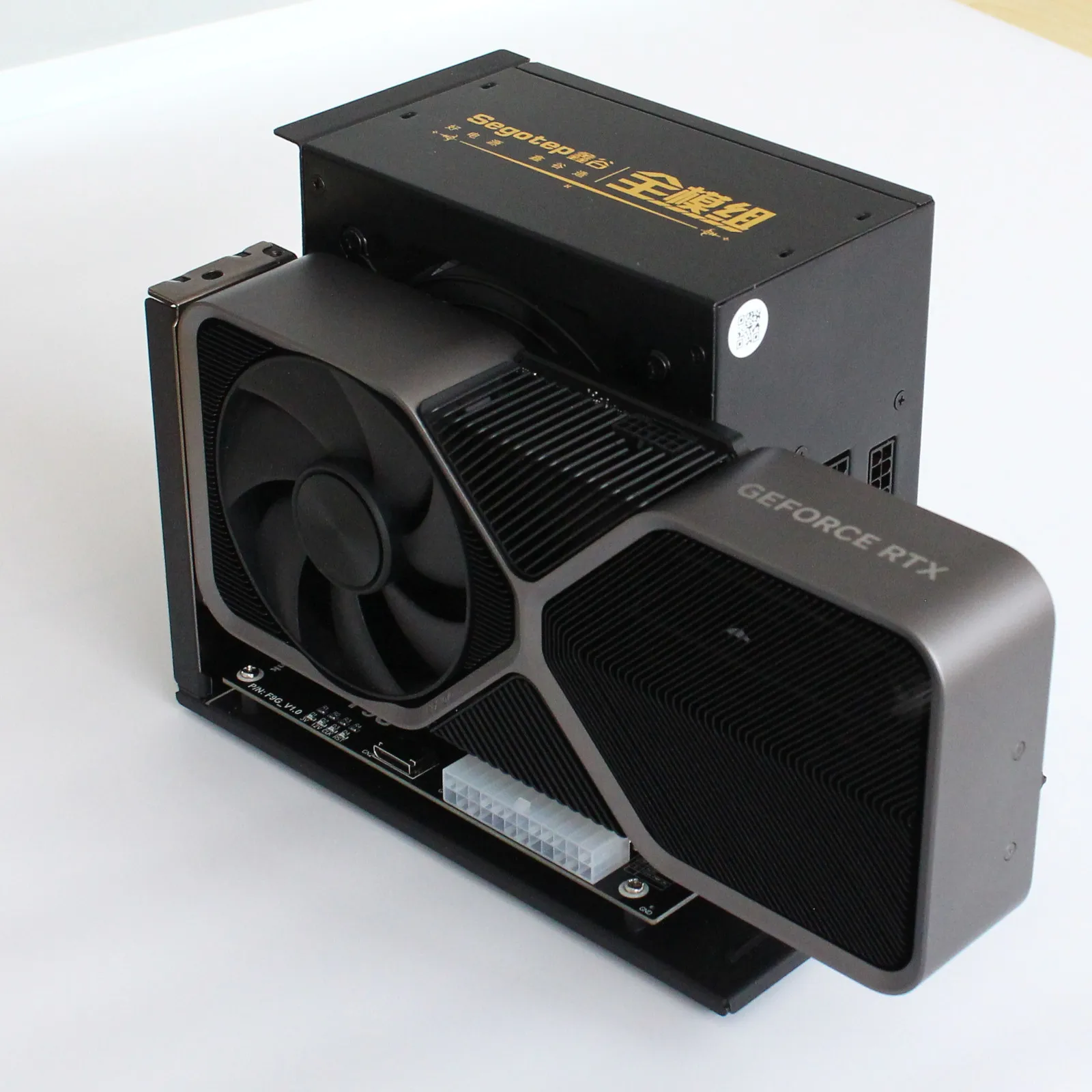

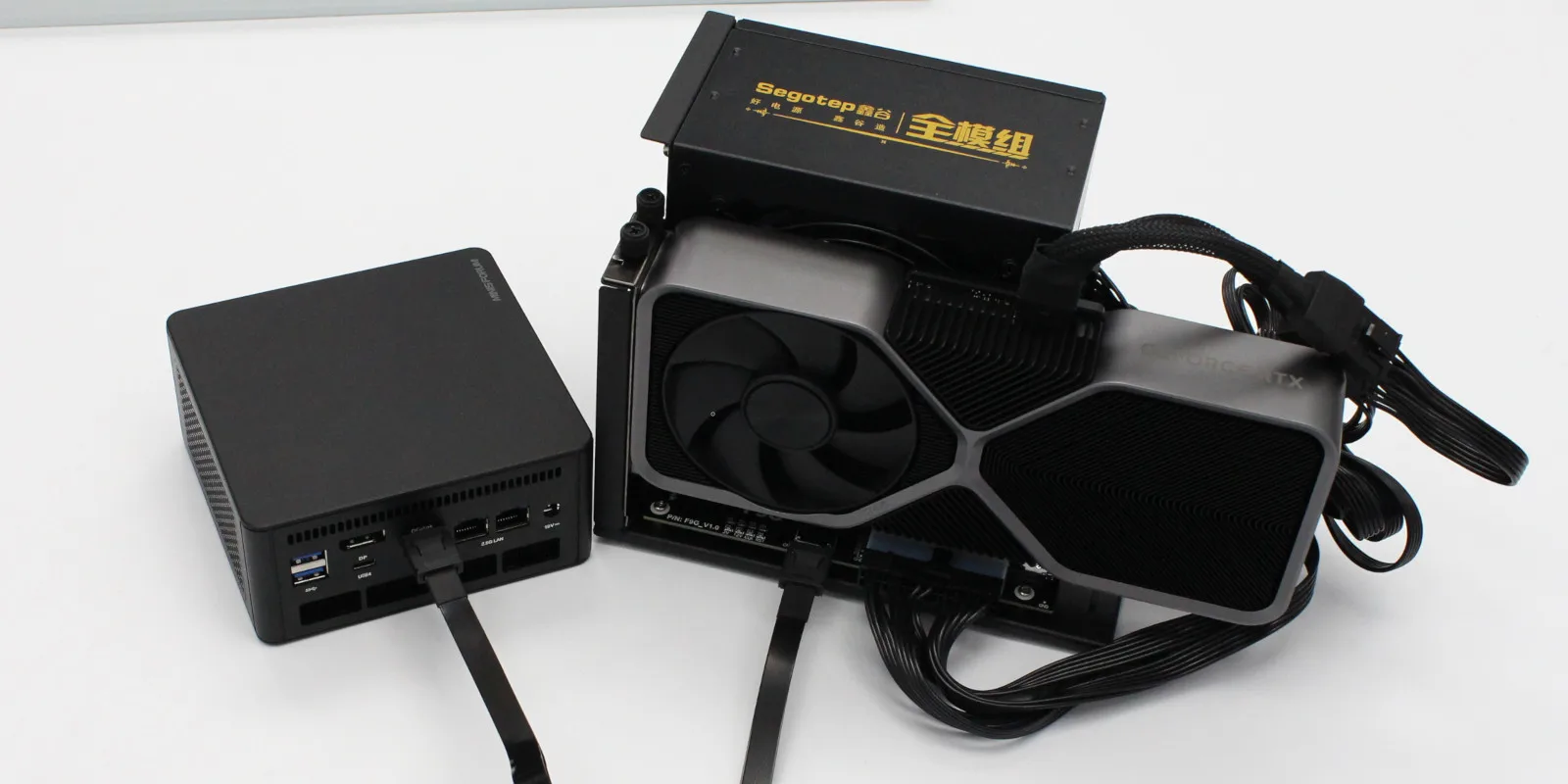

Imagen del producto:
Ventaja del producto.

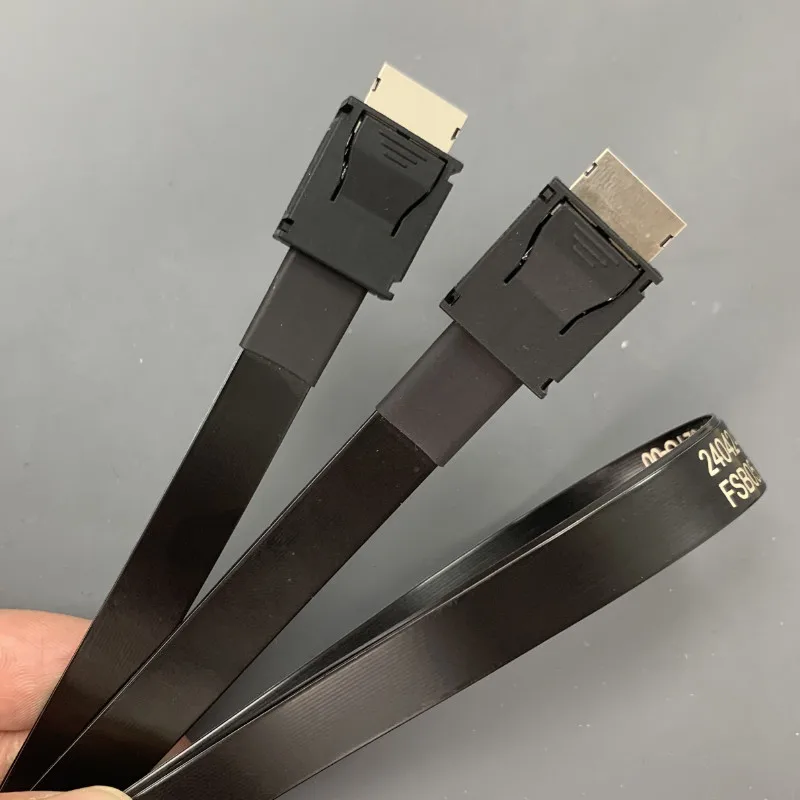

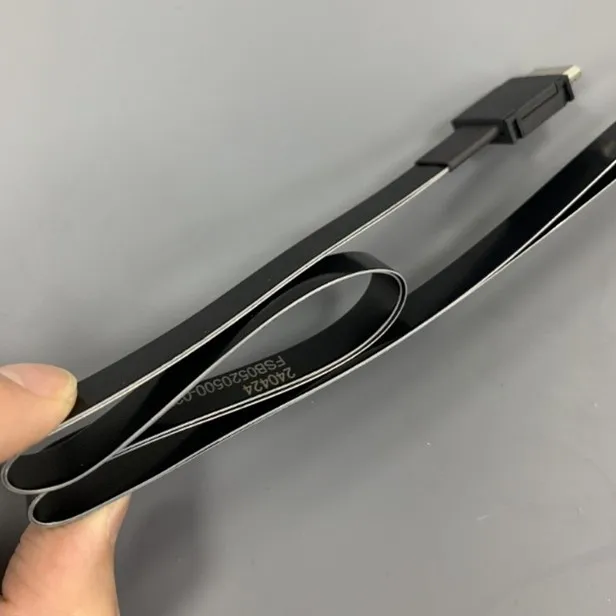

1.El cable es hermoso y atmosférico, delgado y suave, el grosor de un solo cable es de solo 0,5 mm, se puede doblar a voluntad, una solución perfecta para el cable OCulink tradicional es demasiado duro y daña la interfaz.
2.Diseño de cable plano, blindaje de cobertura total, nuevos materiales EMI, reducen las interferencias electromagnéticas y resuelven el problema de reducción de rendimiento.
3.Ventaja de compatibilidad: el uso de F4C-F9G puede ser compatible con la mayoría de los cables del mercado.
4.Ventaja de la interfaz: en comparación con las soluciones externas compatibles con Thunderbolt, las soluciones externas de OcuLink tienen un mayor ancho de banda efectivo real y menos pérdida de rendimiento debido al canal PCIe.La ventaja de los extremos extraíbles de la base de la tarjeta gráfica hace que F49CG sea más portátil y fácil de almacenar.
5.Ventaja del dispositivo: placa PCB certificada por UL, chapado en oro con dedo dorado de 10 μ, buena conductividad, puede reducir el aumento de la impedancia de oxidación causado por el problema de la pantalla azul de la muerte;El indicador del dispositivo es claro, por lo que puede ver el estado del dispositivo de acoplamiento de la tarjeta gráfica de un vistazo.
Resumen de la pregunta técnica.
¿Cuáles son las opciones de una fuente de alimentación externa para el ADT F4C/F9G?
Se admiten fuentes de alimentación ATX estándar y la alimentación de la fuente de alimentación se selecciona de acuerdo con los requisitos de la tarjeta gráfica.

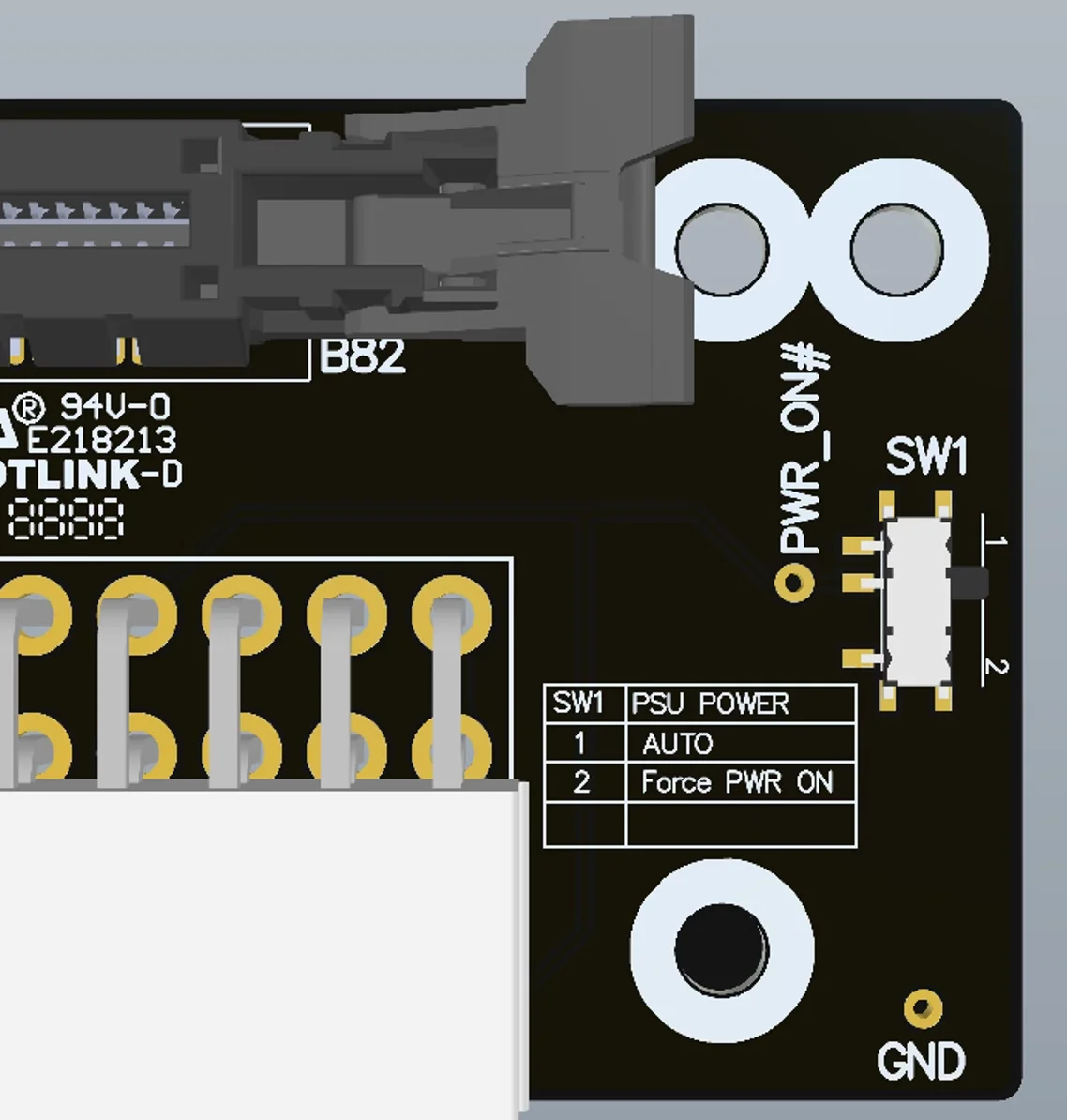

¿Cuál es el propósito del interruptor en la base de la tarjeta gráfica?
Cambie el interruptor a 1 es inicio automático, puede seguir el inicio; alternar a 2 es inicio forzado, alimentar directamente la estación de acoplamiento de la tarjeta gráfica, lo cual es arriesgado, puede alternar a 1 inicio automático.
¿Cómo veo el indicador del dispositivo?
La luz D1 representa la detección de cables, algunos cables harán que la luz D1 no se encienda;
La luz D2 representa el estado de la fuente de alimentación de la estación de acoplamiento, la luz significa que la estación de acoplamiento está en el estado de inicio;
Es posible que la luz D3 no se encienda cuando se utilizan algunas tarjetas gráficas compatibles con AMD;
La luz D4 está apagada en condiciones normales, solo en la apertura y el cierre parpadearán un poco.

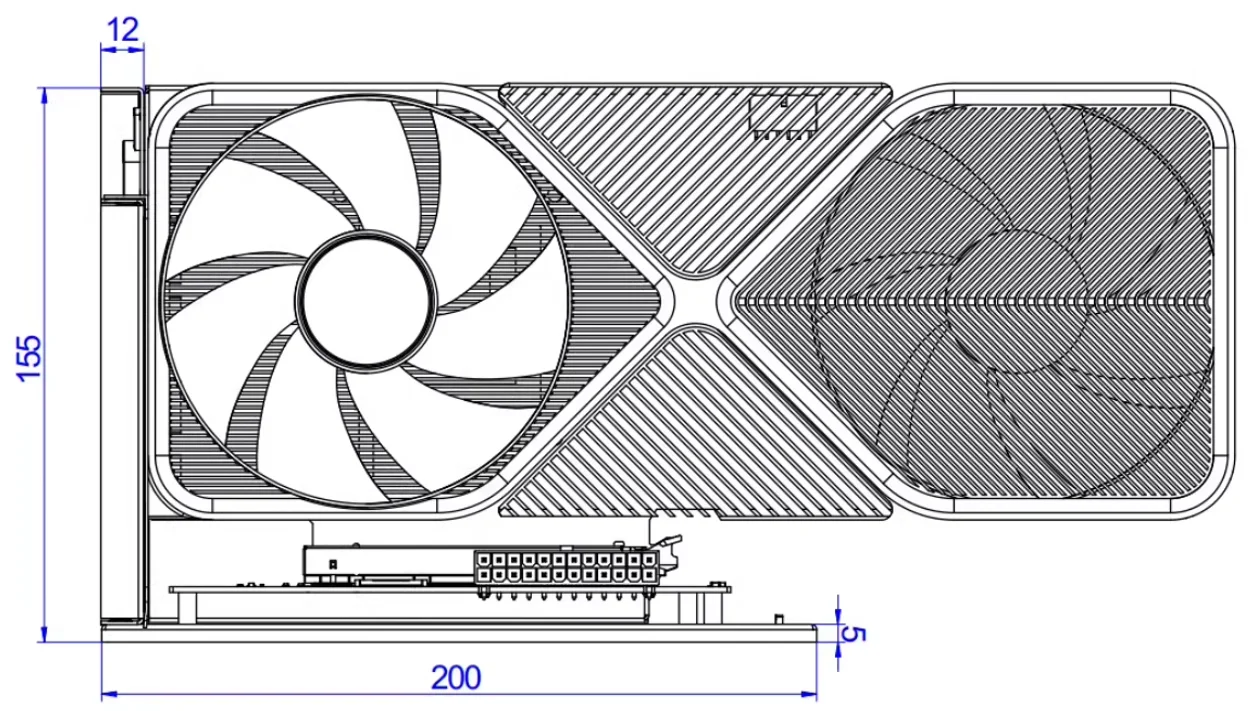

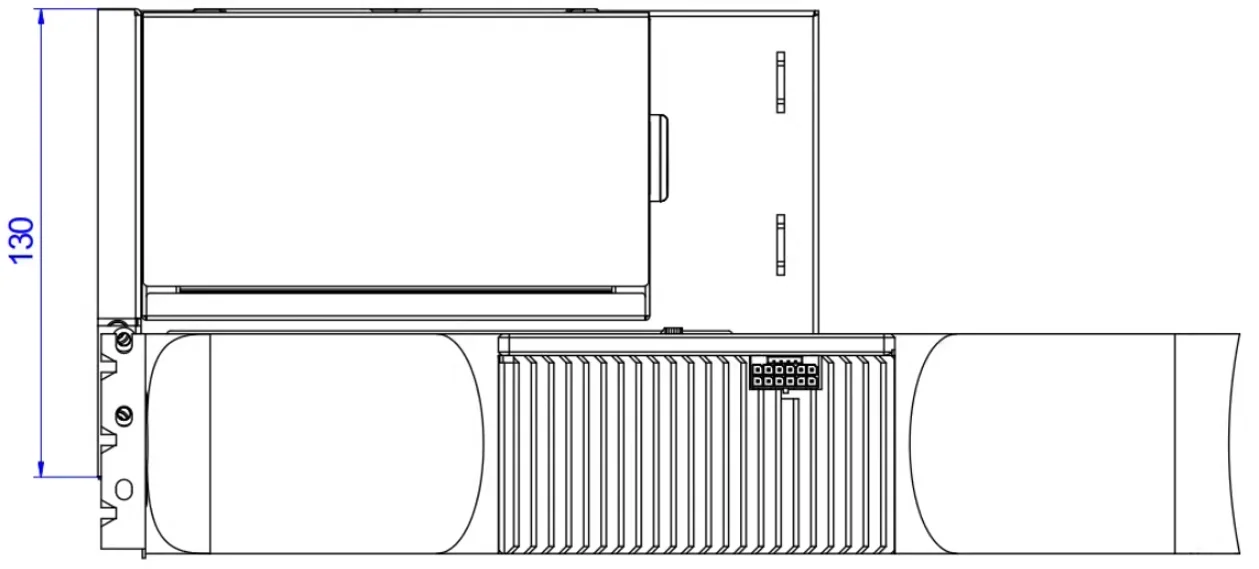

¿Tamaño del producto?
