Descripción del producto:
PCI-E Ultraport Slimline SAS 4,0 LP perfil bajo SFF-8654 8i 74 pines a 2X MINI SAS SFF-8087 Cable de conexión interna de servidor de 36 pines
Serie: Mini SAS
Longitud del cable: 0,5 M/0,8 M/1 M
Tamaño del cable: 30 AWG/32 AWG.Cobre estañado, OD: 0.9*2,3,MM
Cerradura a la pieza de acoplamiento: con pestillo
Chapado: Au 30u' min sobre Ni 100u' min
Color: Cable blanco, Sobre molde negro
Cumplimiento Medio Ambiente: ROHS
Inflamabilidad: Cable de llama horizontal, PCB 94V-0, PBT 94V-0
Aplicaciones
Datos/Comunicaciones
1.RAID (matriz redundante de discos independientes)
2.Postaciones de trabajo
3.Servidor de montaje en rack
4.Servidores
5.Rack de almacenamiento
Características y beneficios
1.Velocidad de transmisión 24Gbps.
2.Cumple con la especificación SAS4.0.
Rendimiento mecánico
Fuerza de acoplamiento y fuerza de desacoplamiento
Condición: EIA 364-13.Insertar y extraer a una velocidad de
25 mm/minuto.
Fuerza de acoplamiento: 55 N máximo para Mini SAS.
Fuerza de desacoplamiento: 49 N máximo para Mini SAS.
Rendimiento eléctrico
1.Clasificación actual de contacto
Máximo de 0,5 amperios por pin cuando está acoplado.
2. Clasificación de voltaje
30 VCA por contacto cuando está acoplado o sin acoplamiento.
3. Resistencia de contacto
30 mohmios máx.inicial, máximo de 15 mohm después de la prueba de tensión.
4. Voltaje de resistencia dieléctrica
500 VCA durante 1 minuto sin avería.
5.Resistencia de aislamiento
1000 Mohm mínimo.
Integridad de la señal
1.Impedancia del conector acoplado: 85 ohmios ±15%
2.Impedancia absoluta del cable: 85 ohmios ±10%
3.Coincidencia de pares de cables: ±5 ohmios
4.Impedancia de modo común: 25 a 40 ohmios
5.Pérdida de inserción: -6 dB máximo hasta 4,5 Ghz;
6.Diafonía: -26 dB hasta 24 Ghz;
Cumplimiento Ambiental del Producto
RoHS2.0: Cumple
China RoHS: Sí
ALCANCE SVHC: Sí
Estado de bajo halógeno: no revisado

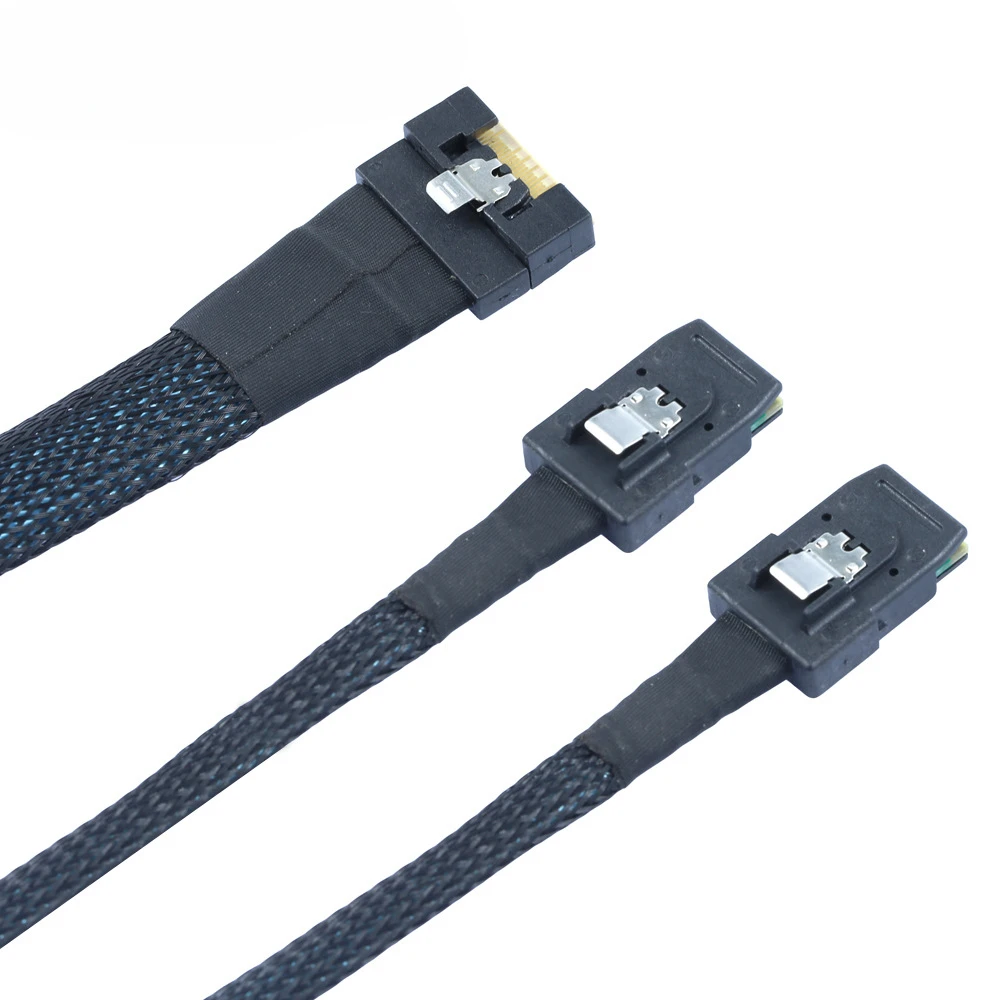

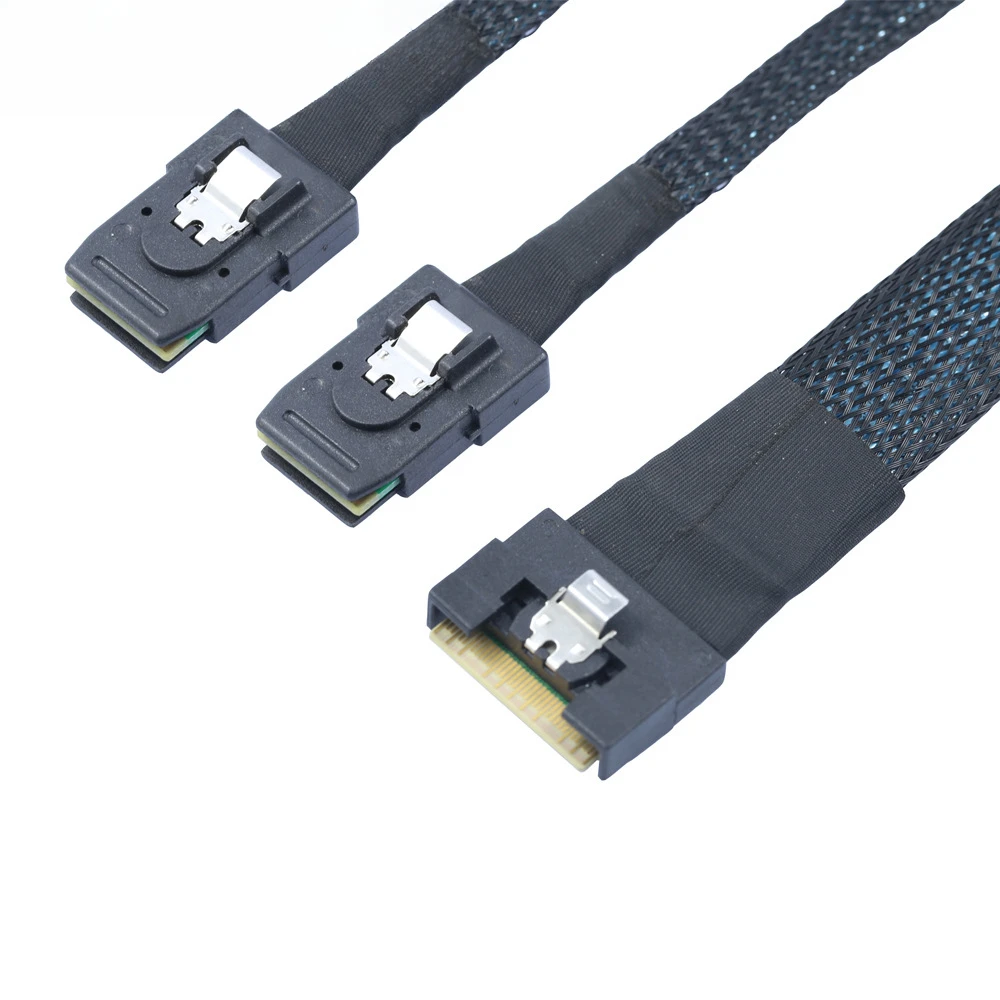

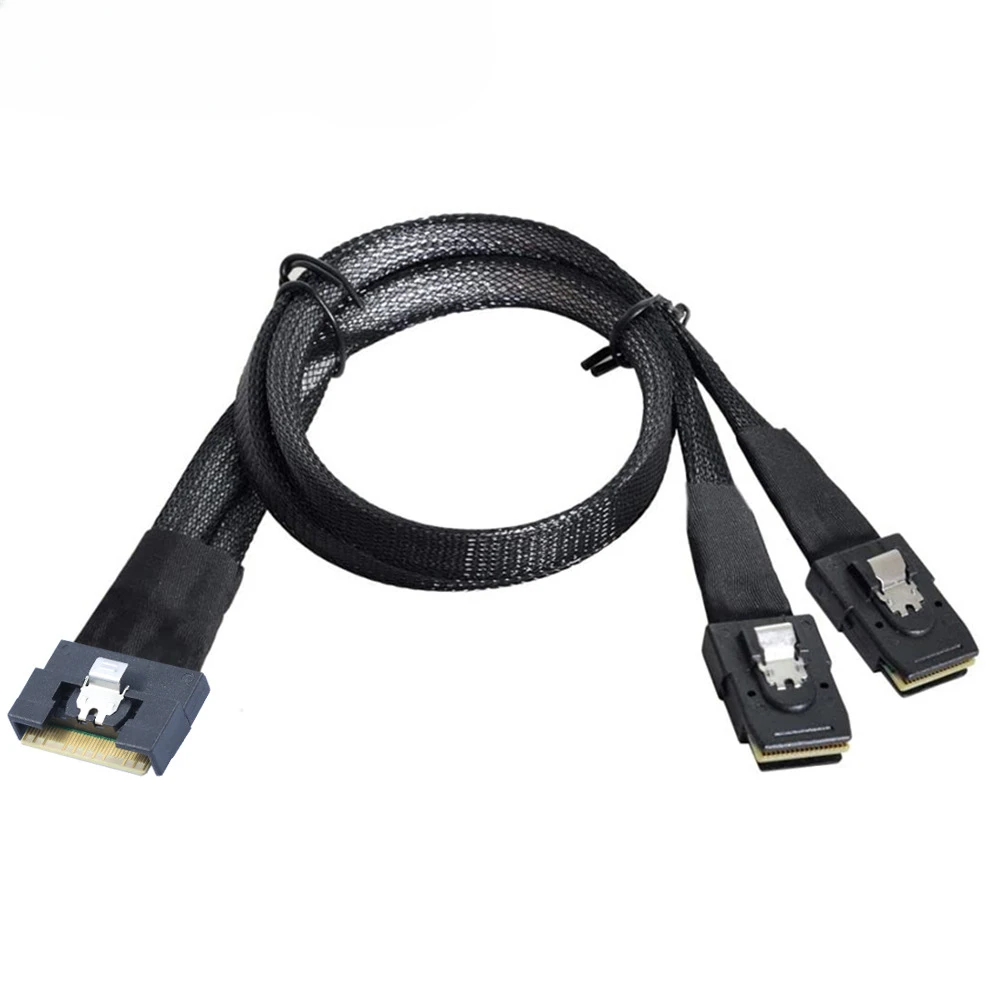

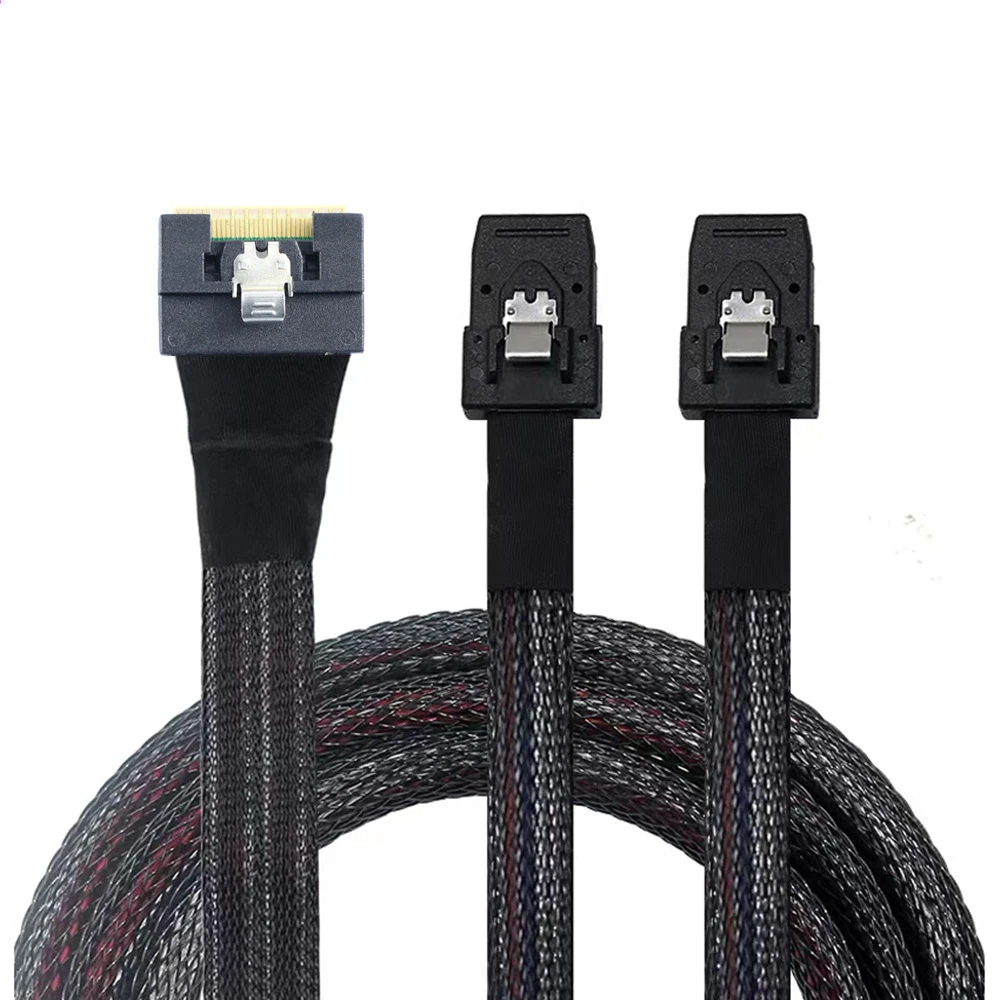

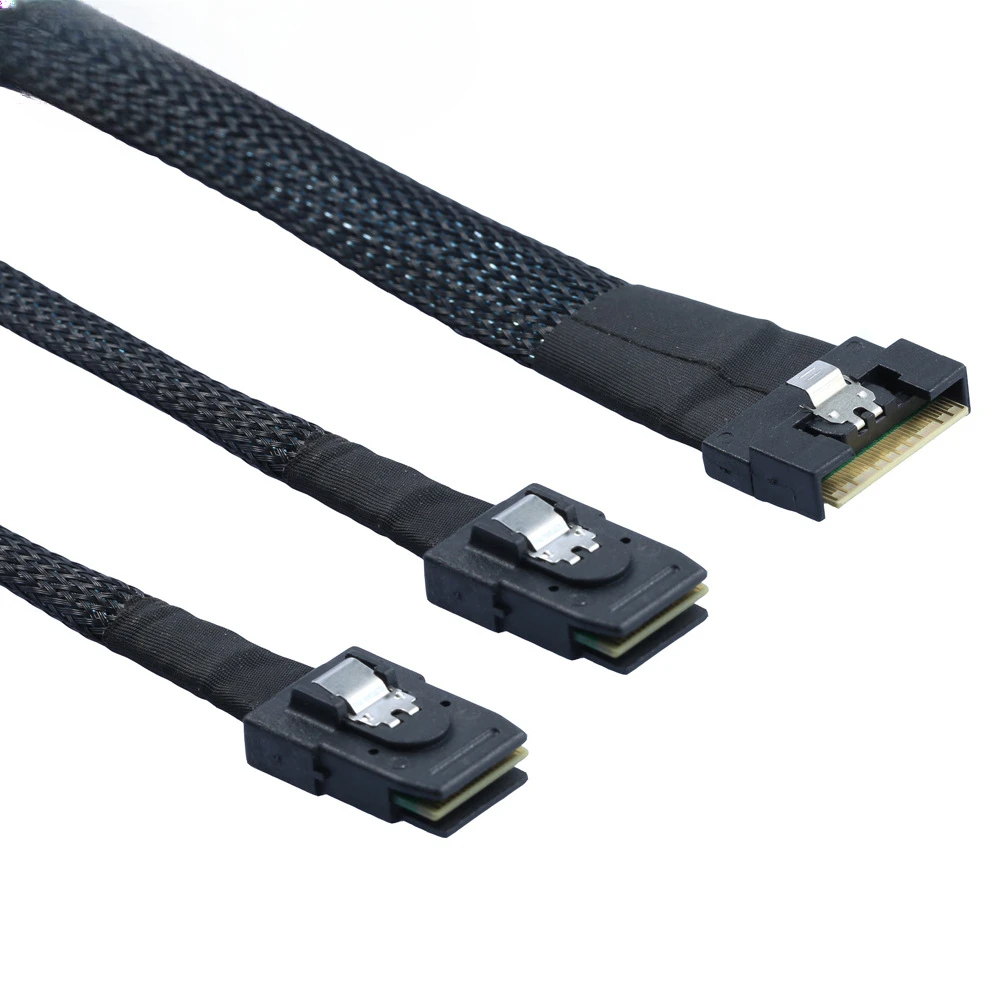

La foto del producto
