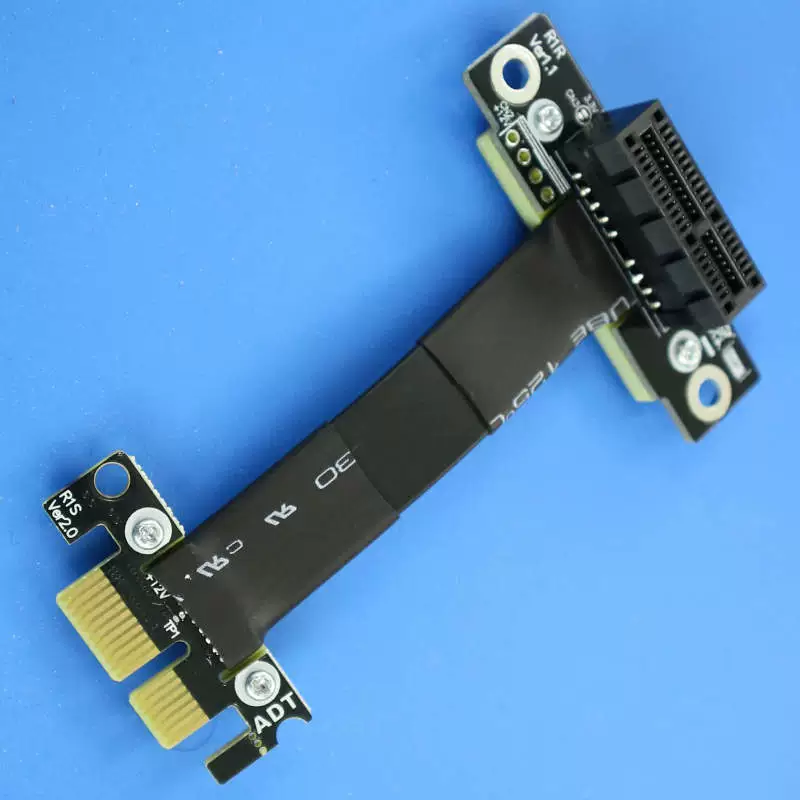

Pci-E Pci Express 1X a 1X Slot Riser Card Converter extensor adaptador de cinta Cable de extensión Pci-E X1 90 grados velocidad completa 8gbps
11,44 €
Enlace proporcionado por:
Longitud del Cable:
Color:
El cable de extensión PCI-E X1 resuelve el problema del bloqueo de la tarjeta gráfica, admite tarjeta de red, tarjeta de sonido, tarjeta USB
Ventas directas de fábrica ADT, el rendimiento del producto es excelente, producto con súper buena reputación, 100% completamente inspeccionado y probado para la entrega.
Marca de la empresa: ADT (Eldat Electronics)
Modelo del producto: R11SF, R11SL, R11SL, R11SL, R11SR, R11SL, R11SL, R11SL, R11SF, R11SR, R11SF, R11SF, R11SL, R11SR (serie R11)
El cable de extensión de la tarjeta de red/tarjeta de sonido generalmente elige el enchufe cerrado doble ángulo recto 5cm (modelo de 0,05 M). Si su tarjeta está lejos de la placa base, mida la distancia usted mismo y seleccione la longitud del cable adecuada de acuerdo con la radio.
Nombre del producto: cable de extensión de señal PCI-E X1
Longitud del cable: 3-100cm (admite personalización de la longitud del cable)
Ancho de banda de velocidad: PCIe3.0x1 gen38G/BPS
Función del producto: cable de extensión PCIe
Recordatorio amistoso: hay muchos problemas de compatibilidad con este producto. El montaje incorrecto o el funcionamiento incorrecto quemarán su equipo. Solo designado por ingenieros profesionales para comprar. Este producto está hecho a medida y no se puede devolver, considere y confirme antes de realizar un pedido.

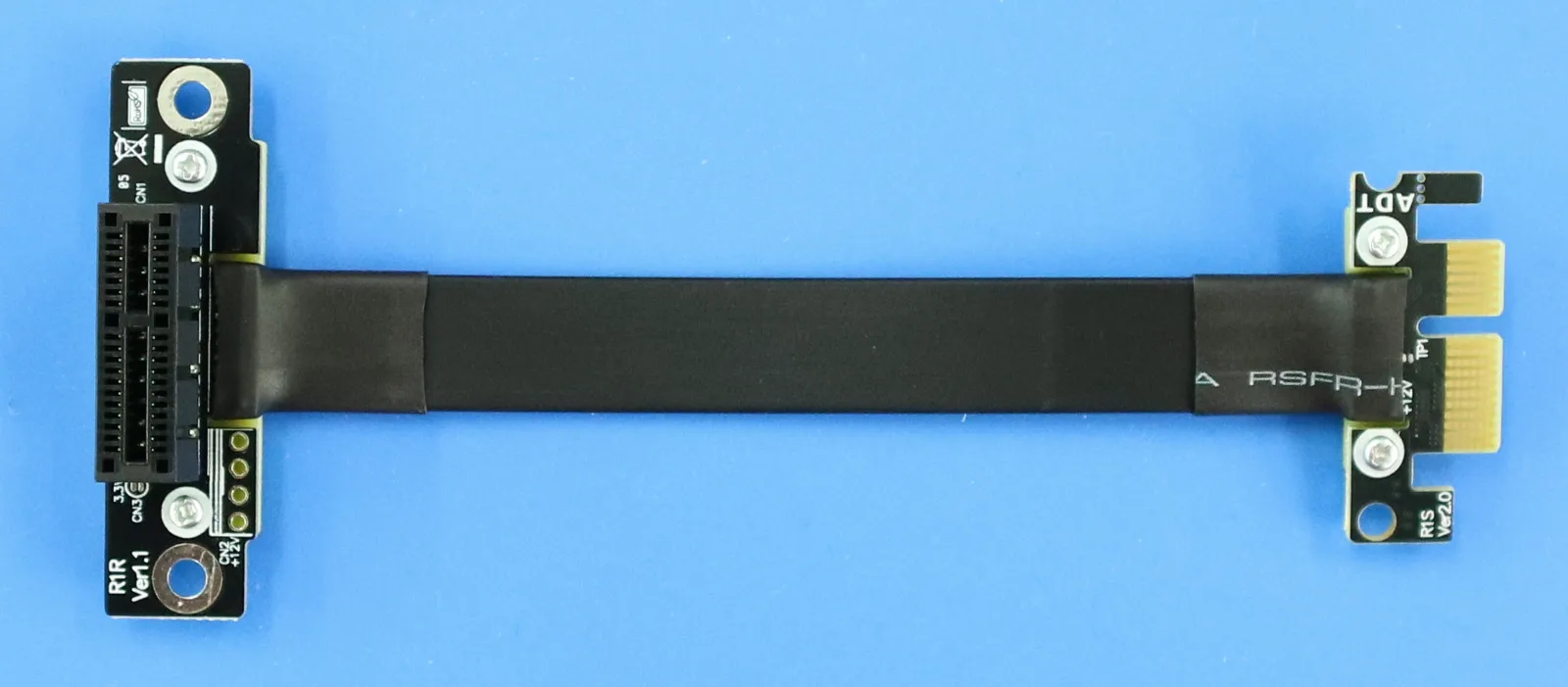

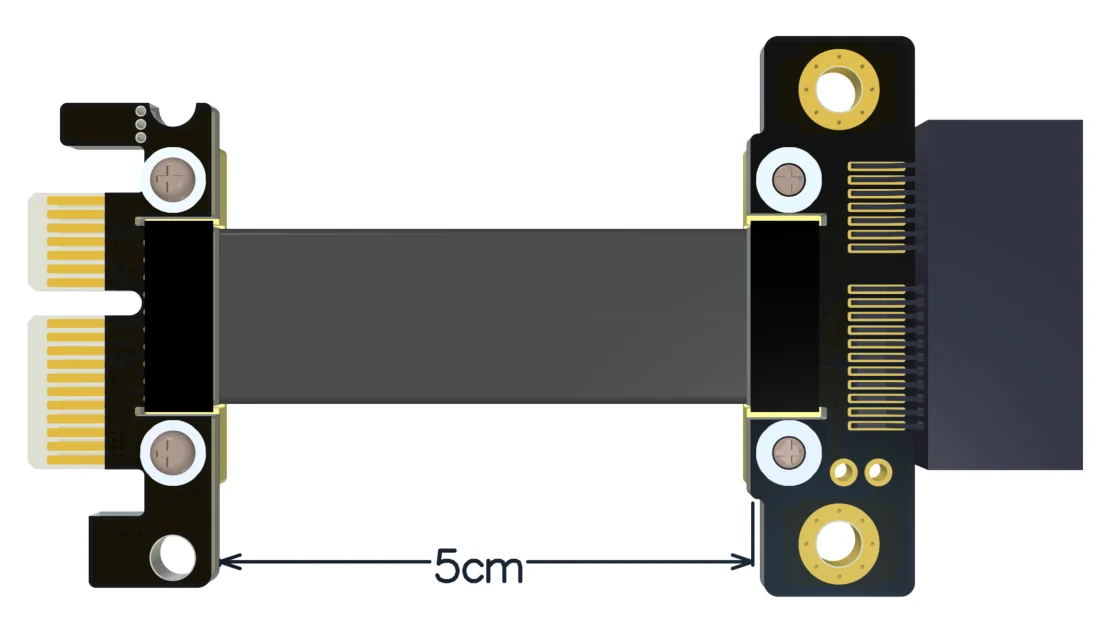

Descripción de la longitud: La longitud del cable en esta tienda se refiere a la parte del cable, excluyendo PCB y conectores. Si incluye PCB y conector, añada unos 5cm. Así que la longitud total es de unos 10cm, consulte la dimensión de 5cm min en la siguiente figura.
Descripción del modelo de producto de la serie R11:
Señal Tx-Rx Dirección de interfaz de conector y dedo dorado modelo
R11SFDedo dorado recto macho a conector recto cerrado hembra Conexión de señal directa
R11SF-FDedo dorado Cabeza macho recta a conector Apertura recta Conexión de señal directa femenina
R11SLDedo dorado Cabeza macho recta a conector Curva superior Asiento hembra cerrado Conexión de señal directa
R11SL-FLDedo dorado curva hacia abajo cabeza macho a conector curva hacia arriba apertura asiento hembra doble ángulo recto Conexión de señal directa
R11SL-TLDedo dorado que se dobla hacia abajo macho a conector que se dobla hacia arriba asiento hembra cerrado doble ángulo recto Conexión de señal directa
R11SRDedo dorado Cabeza macho recta a conector Asiento hembra cerrado doblado hacia abajo Conexión de señal directa
R11SSDedo dorado recto macho a dedo dorado recto macho Señal directa Conne
R11FFConector hembra cerrado plano a conector hembra cerrado plano Conector de señal directa
R11LRConector curva superior cerrado asiento hembra a conector curva superior cerrado asiento hembra doble curva ascendente señal directa Conne
R11NSDedo dorado recto macho a dorado dedo recto macho apretón de manos
R11NFDedo dorado recto macho a conector recto cerrado hembra apretón de manos
R11NLDedo dorado Cabeza macho recta a conector Curva superior Asiento femenino cerrado Apretón de manos
R11NRDedo dorado Cabeza macho recta a conector Asiento femenino cerrado doblado hacia abajo Apretón de manos
R11SF-WKCabeza macho recta de dedo dorado a conector Asiento hembra de apertura de curva inferior con cable de alimentación Compatible con tarjeta gráfica
R11SR-WKCabeza macho recta de dedo dorado a conector Asiento hembra de apertura de curva inferior con cable de alimentación Compatible con tarjeta gráfica
Ventajas del producto:
Uno. Ventaja de cable, use cable importado patentado alemán, use conector importado de Taiwán, compatible con PCIe 3,08G/bpstransferencia estable de velocidad completa
Dos. La ventaja de la longitud del cable, de 3 cm a 1 metro se puede personalizar, el adaptador se vende en nuestra tienda, la impedancia del cable es baja, la longitud del cable dentro de 60 cm admite PCIe3.0 a toda velocidad.
Tres. La señal diferencial no tiene un diseño de orificio de paso, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de micro cortocircuito CAF, y el producto es duradero
Cuatro. El producto está hecho de materiales de alta calidad, el PCB es preciso en mano de obra, el espesor del material de cobre se espesa a 1oz, el contenido chapado en oro del dedo dorado es suficiente, y el pie chapado en oro tiene buena conductividad eléctrica, Que puede reducir la pantalla azul de choque causado por el aumento de la oxidación y la resistencia al óxido. Estable a toda velocidad, no se requiere reducción de velocidad y no hay problemas de compatibilidad.
Cincos. El cable utilizado en el producto es muy duradero. Use juntas de PCB con un espesor de 3mm en el punto de soldadura de metal y bloquee los tornillos y tuercas hexagonales para sujetar el producto. El producto es fuerte y fiable, resistente a tirones, antiinterferencias y no se romperá. El problema de la caída de las uñas. El cable se puede doblar o plegar sin afectar el uso.
Seis. El PCB está diseñado con corto y engorde, que no se atascará en la tarjeta gráfica. El diseño grueso y largo hace que el tablero sea más fácil de instalar y reduce la posibilidad de daños.

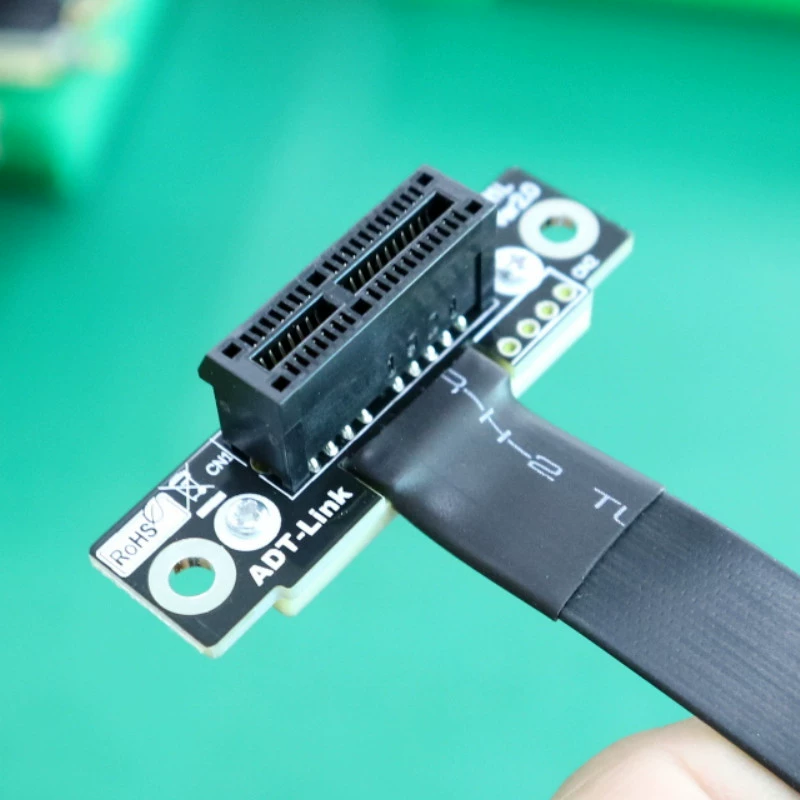

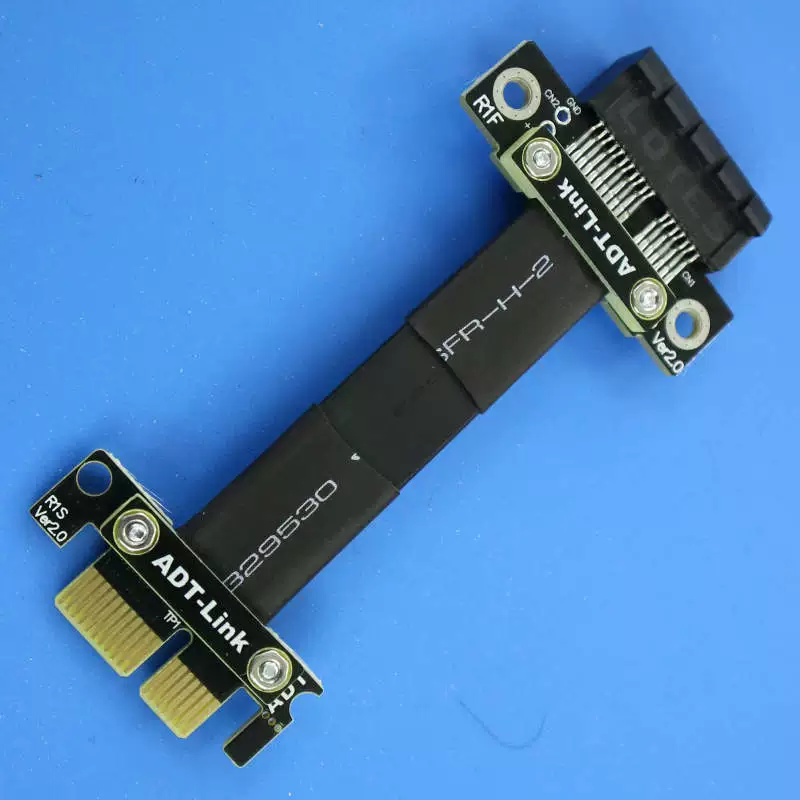

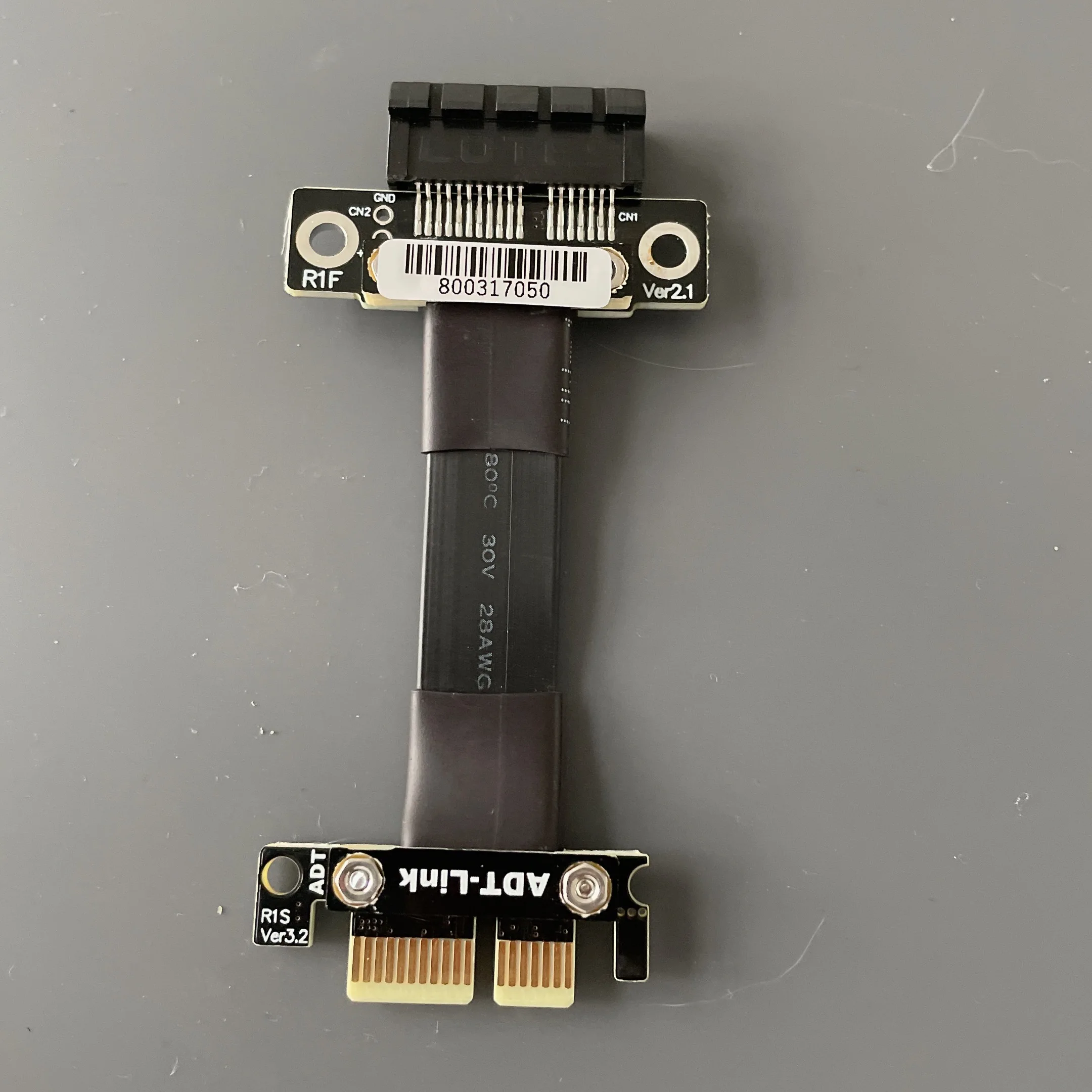

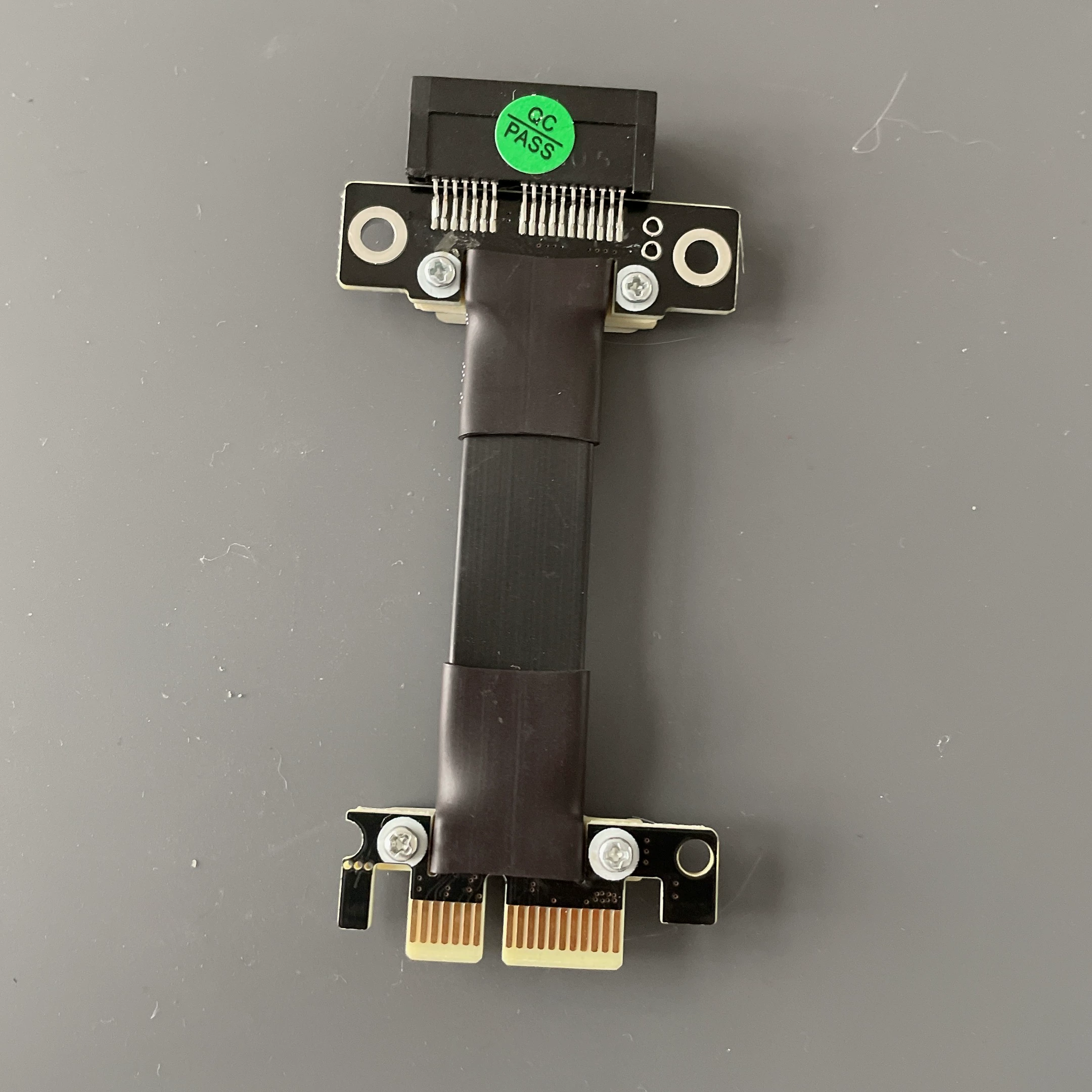

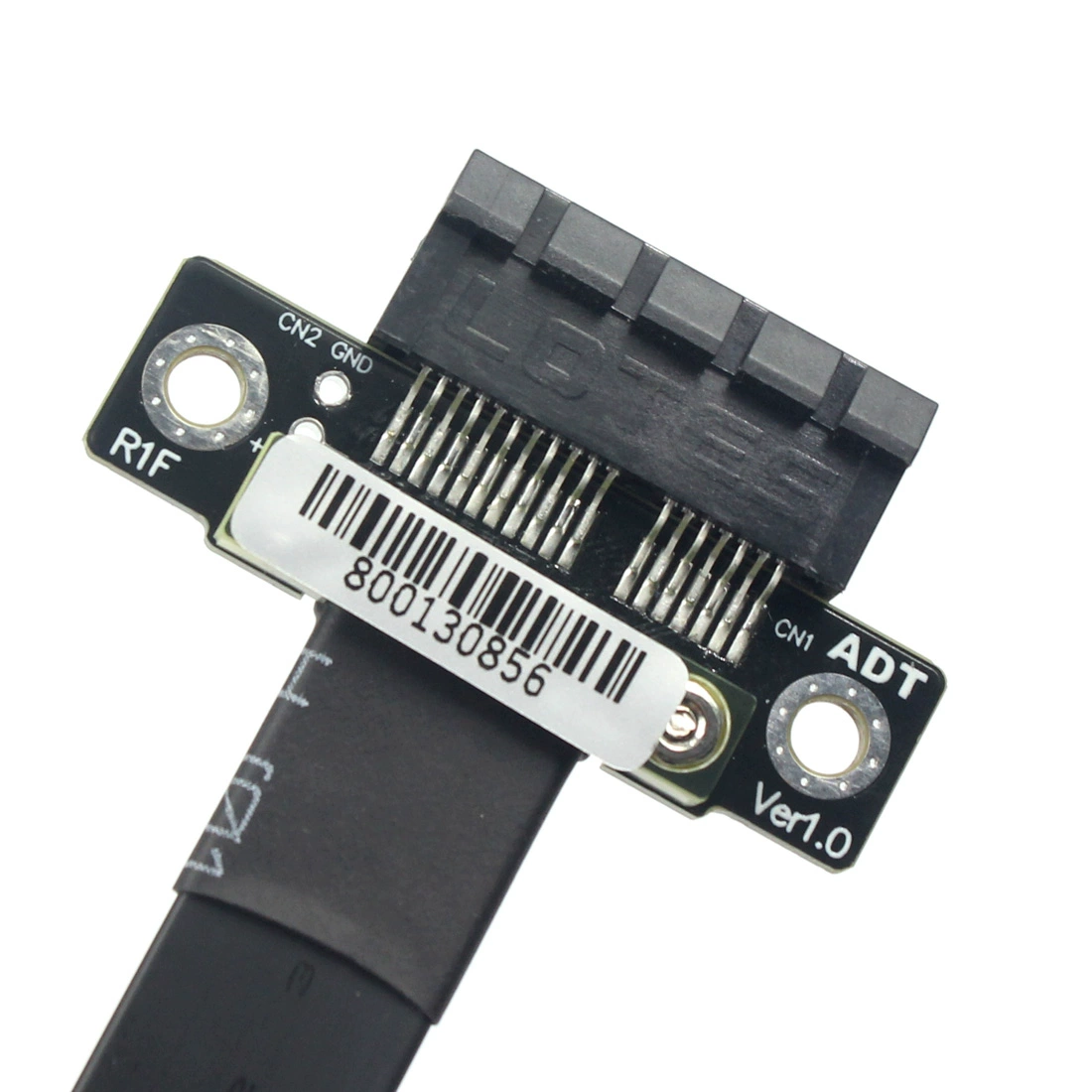

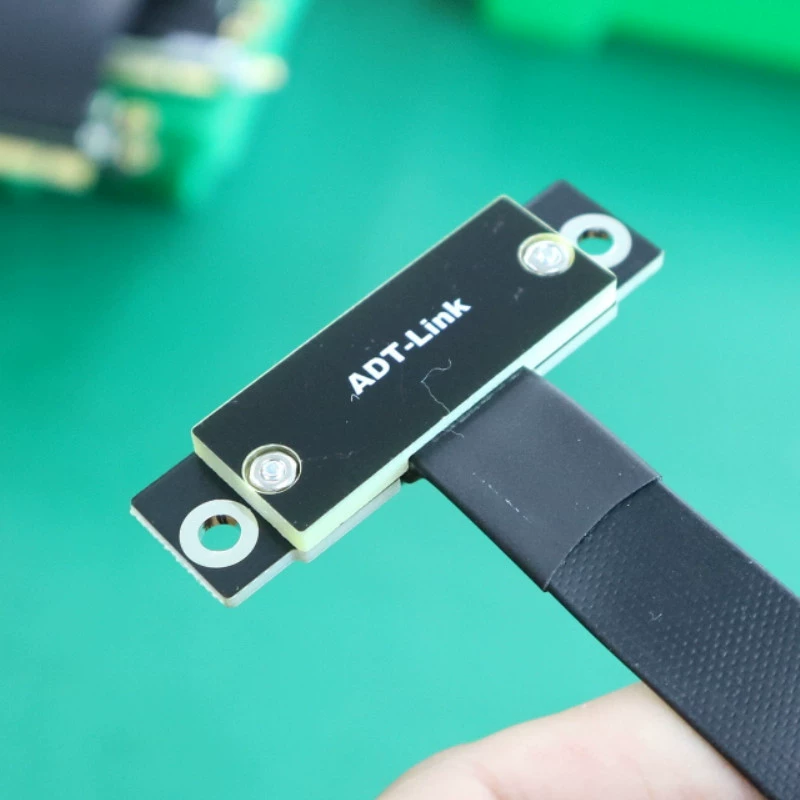

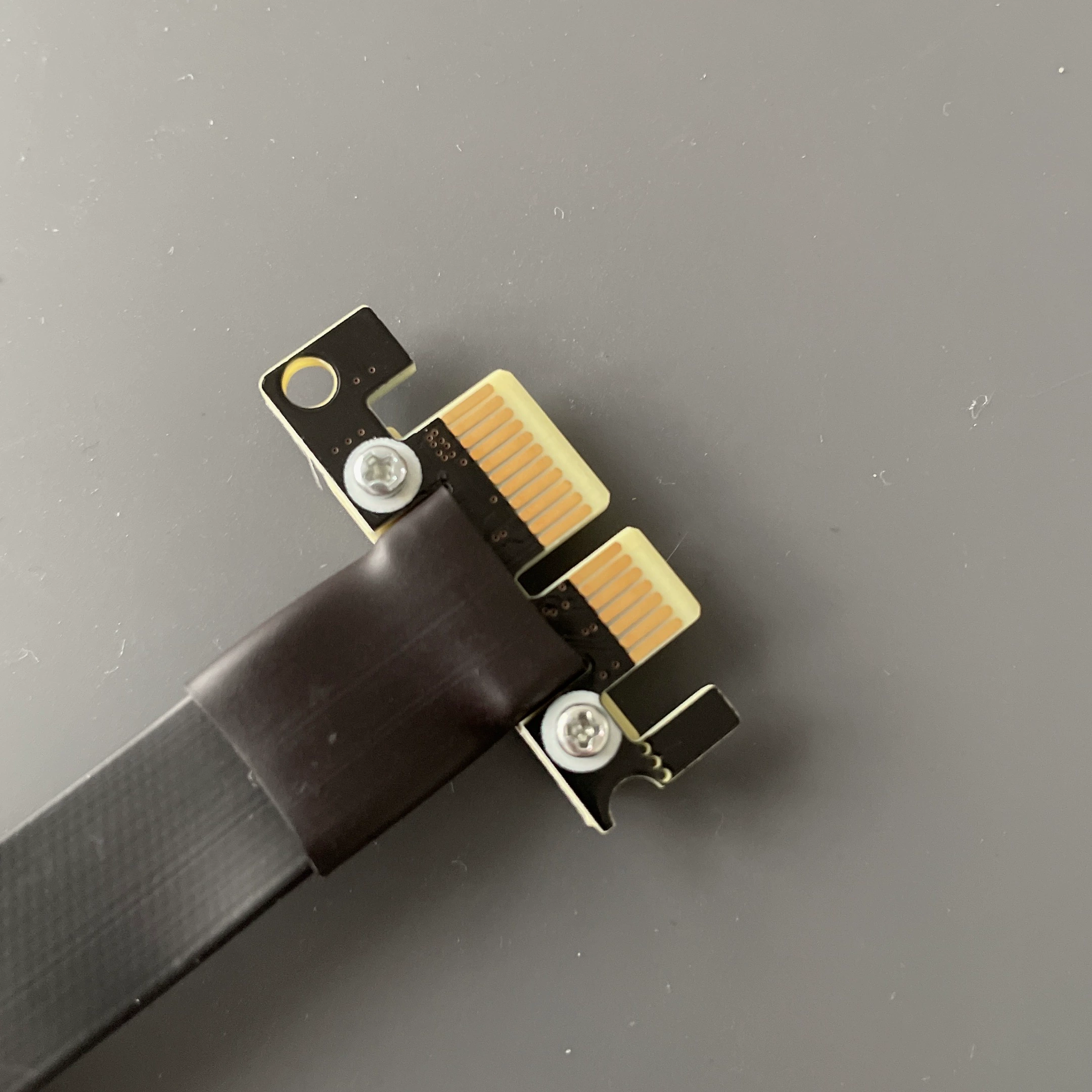

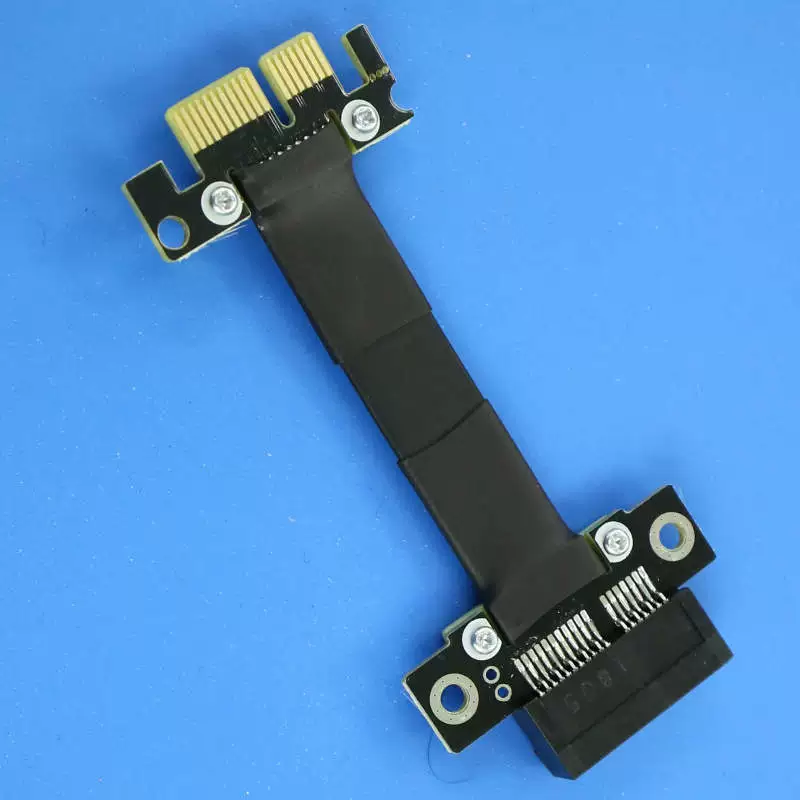

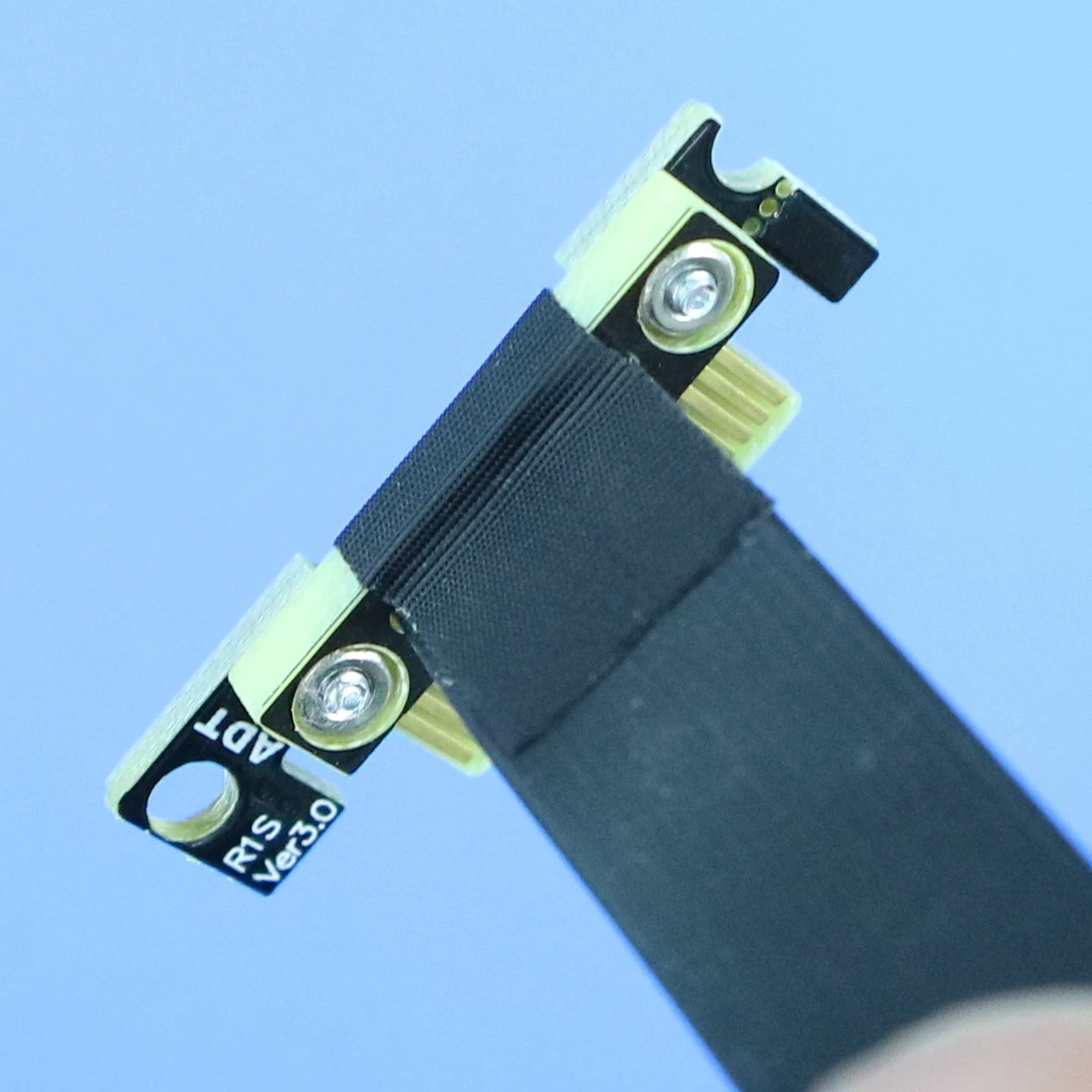

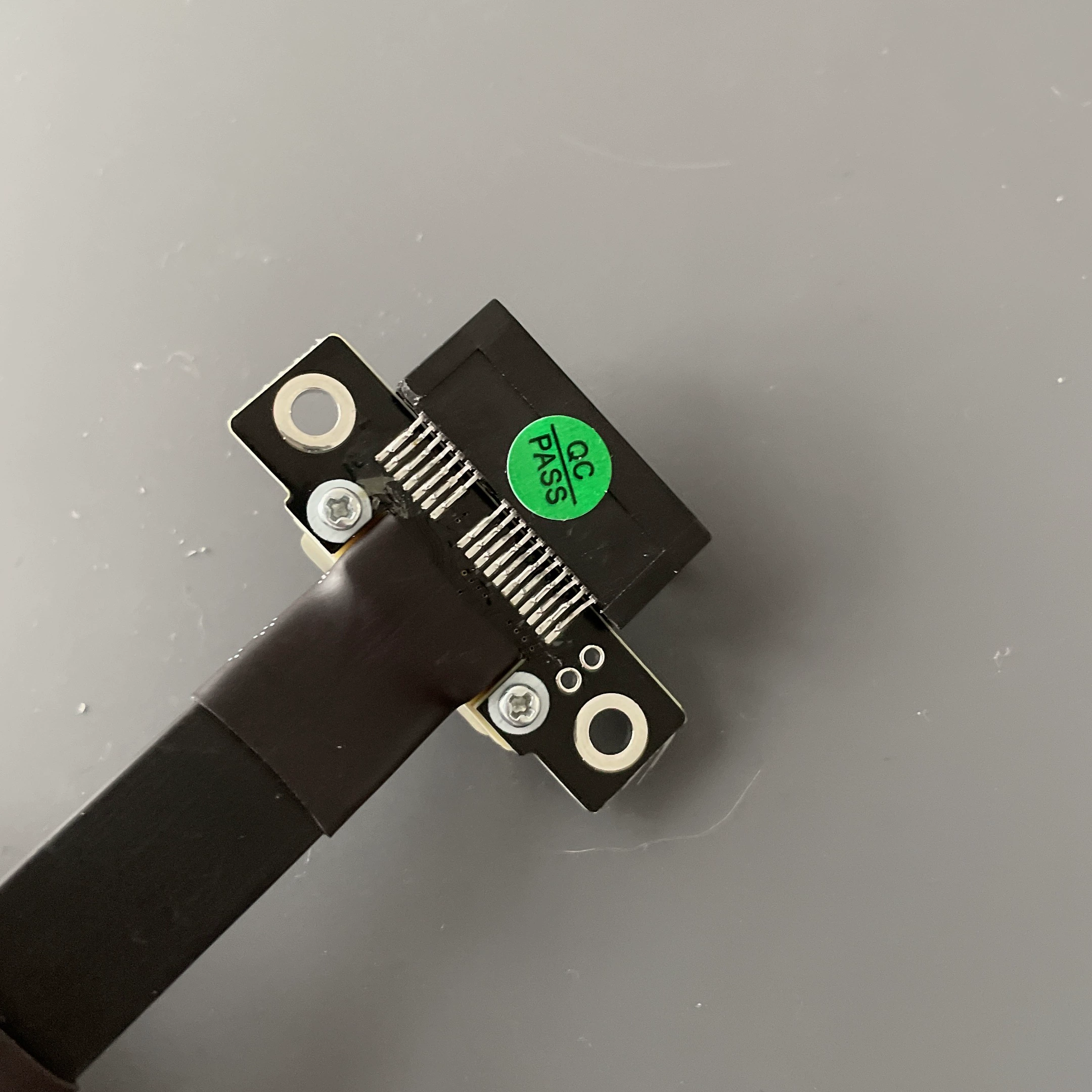

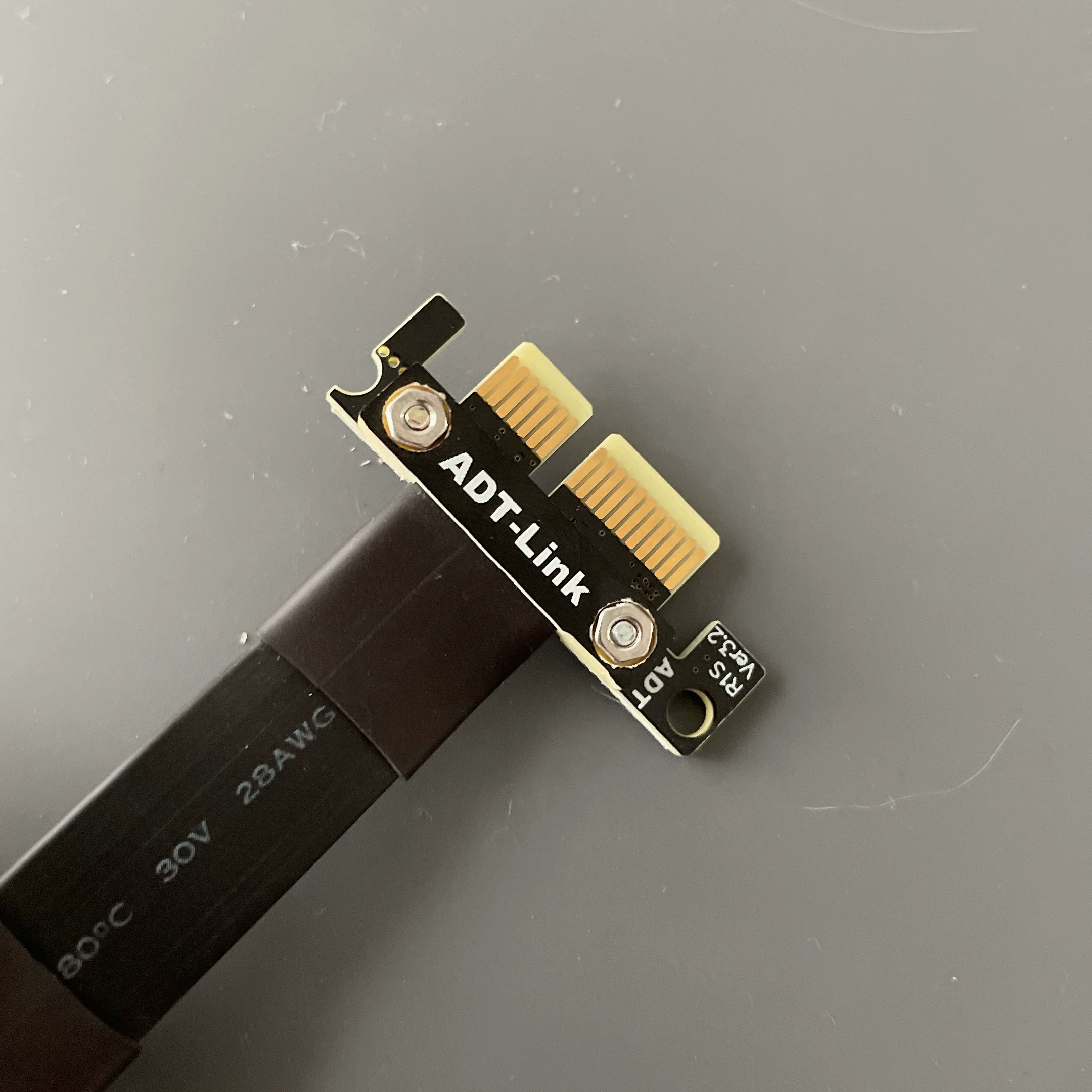

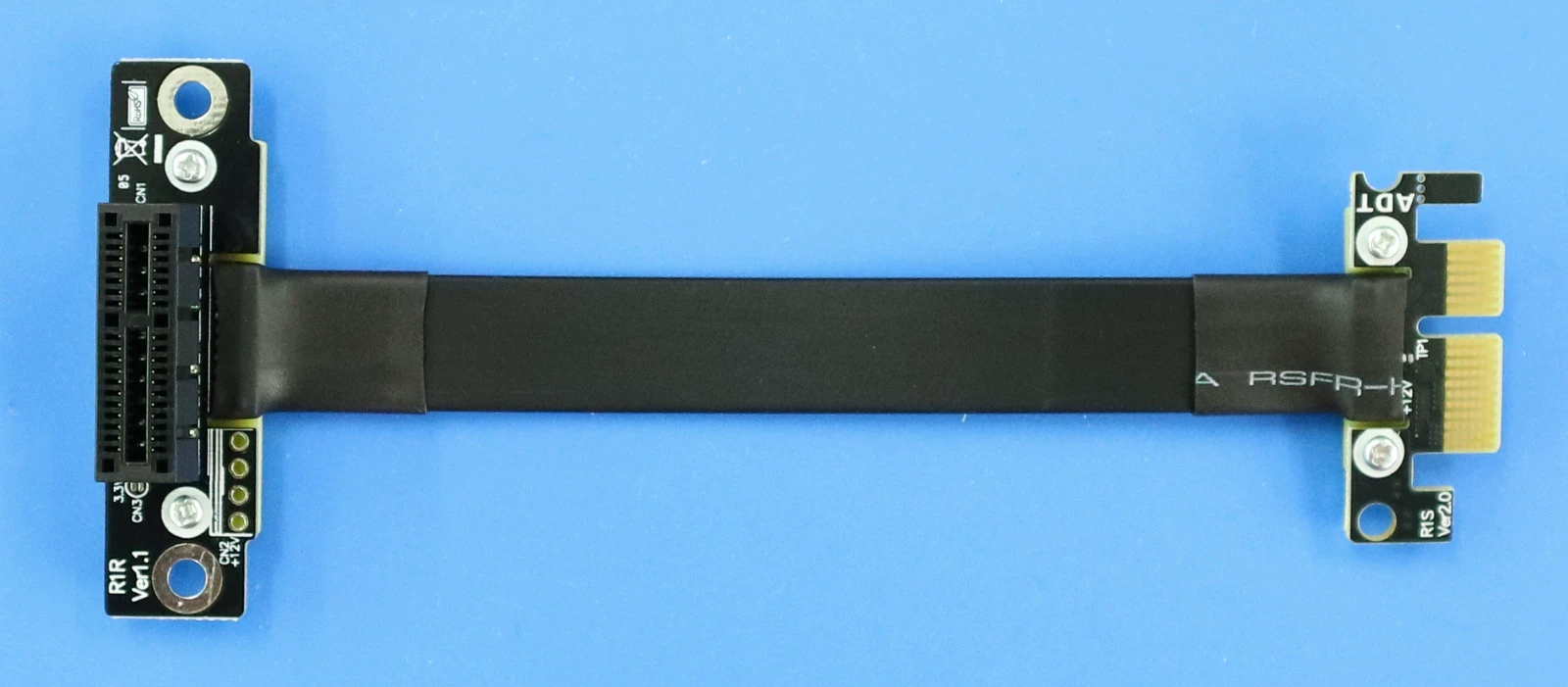

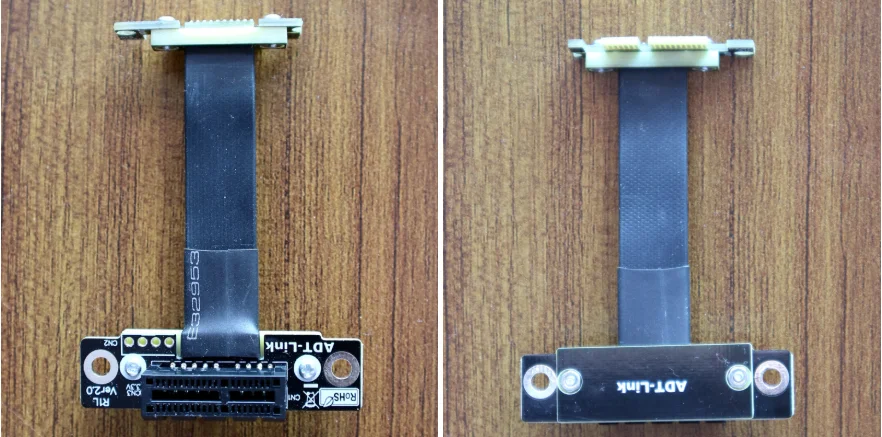

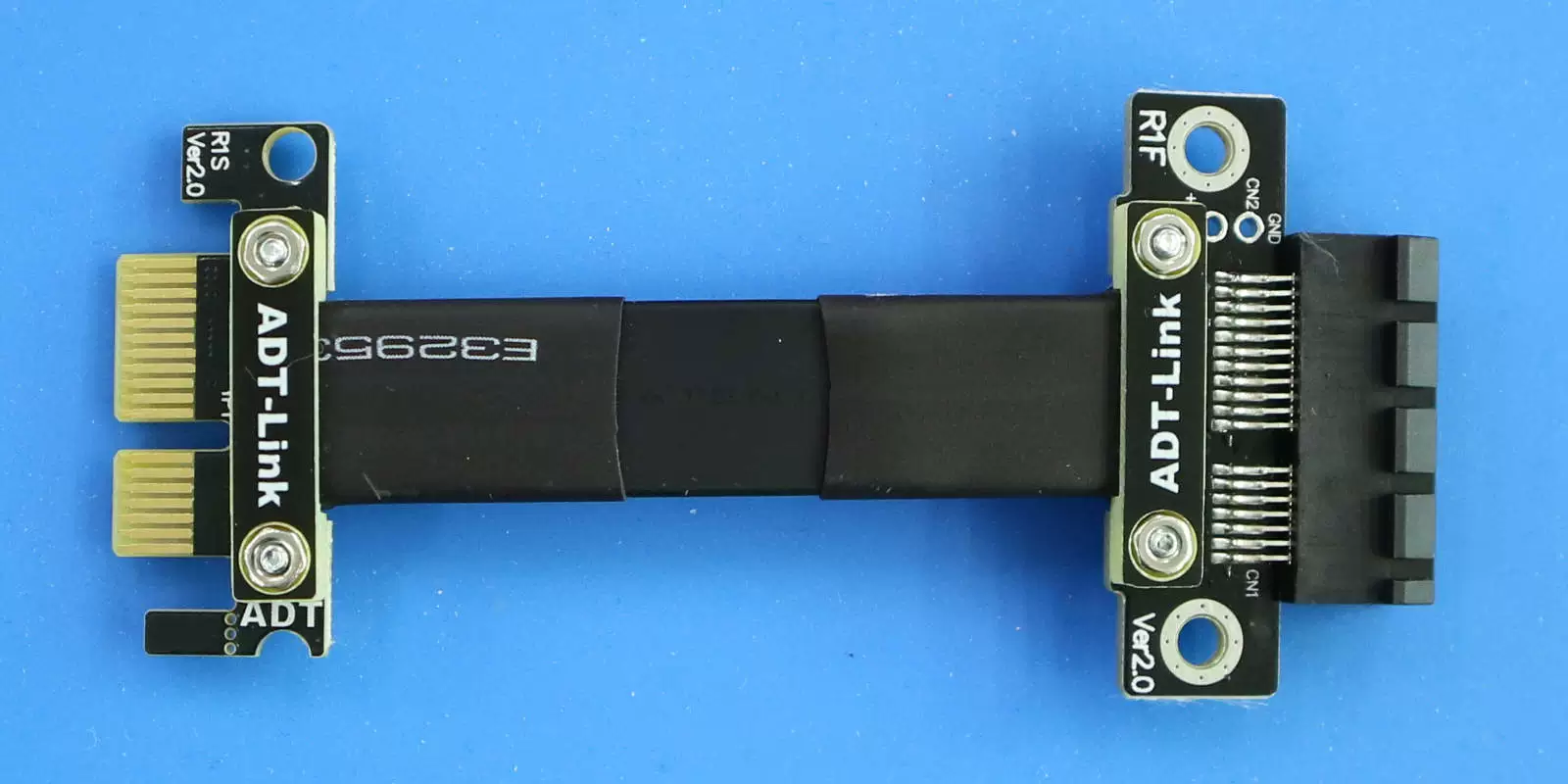

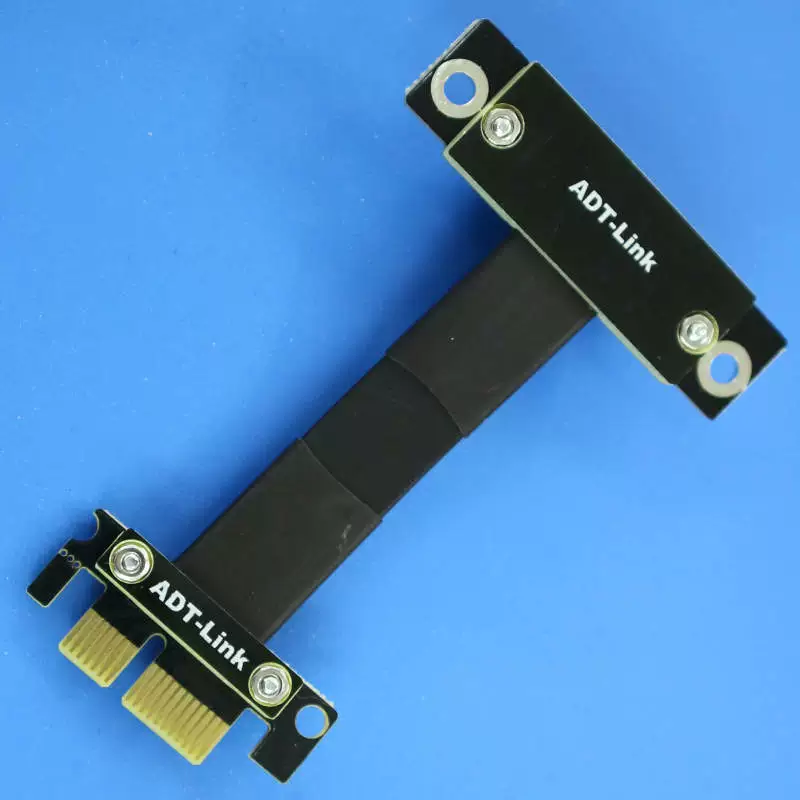

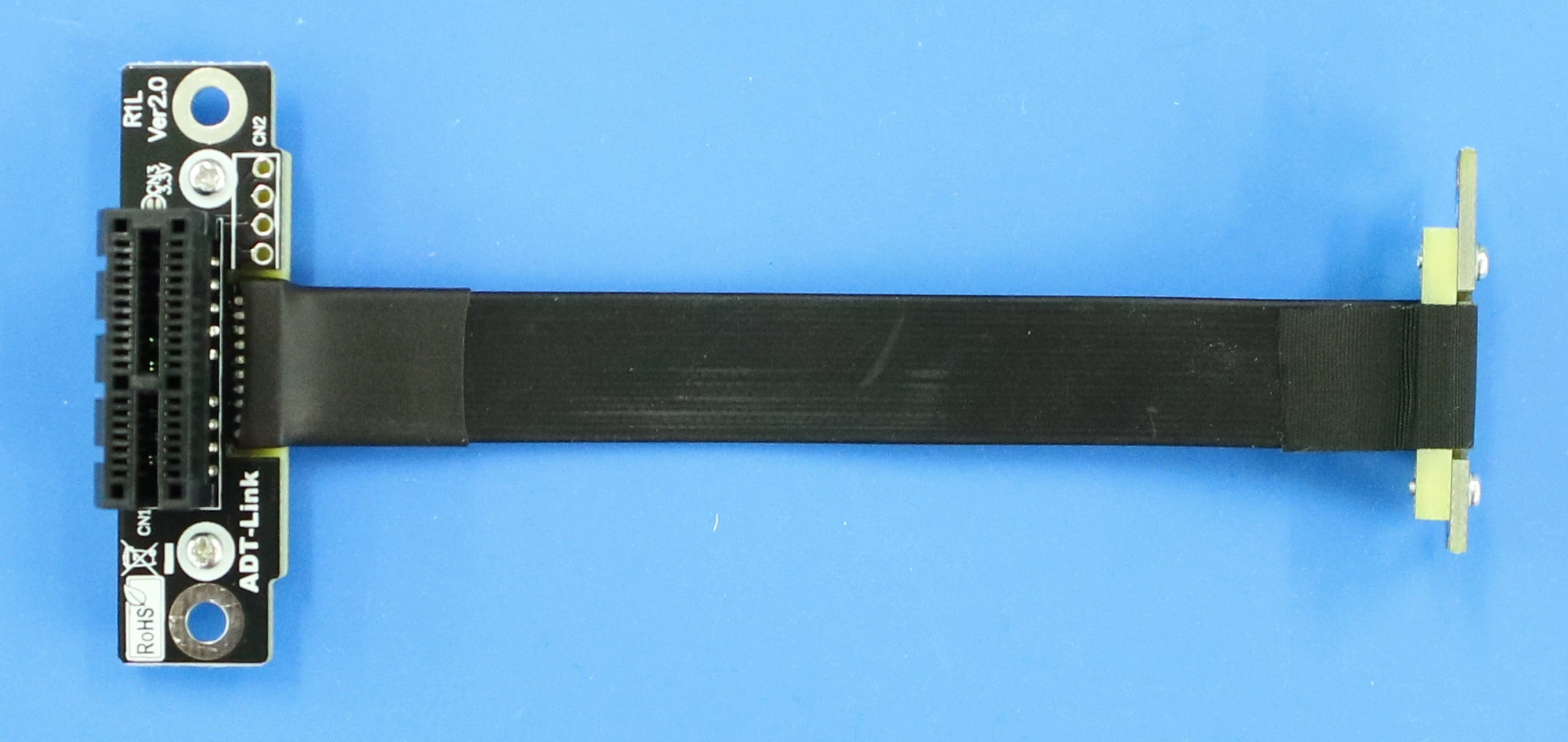

Imagen del producto:
Resumen de problemas técnicos:

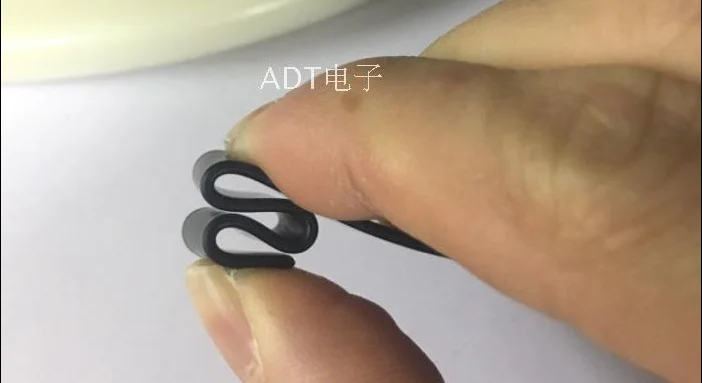

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable de este producto es de 1,4mm, por lo que el cable de este producto es más duro. El cable se puede doblar o plegar, pero no tirar.

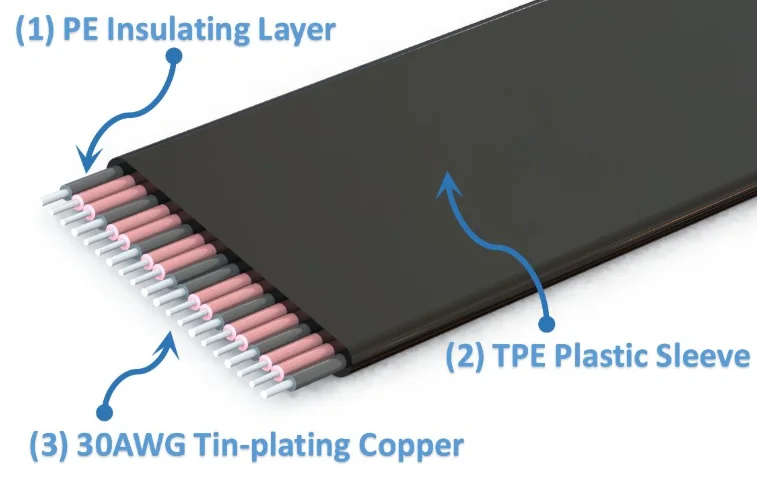

¿Cuál es la calidad del cable? ¿Hay un escudo?
Se utiliza polímero conductor de blindaje EMI, se utilizan nuevos materiales para el blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por el escudo de interferencia electromagnética del polímero conductor para evitar la emisión incidente o saliente de frecuencias electromagnéticas, minimizar la interferencia y la degradación del rendimiento, y reducir el peso del esparcidor.
¿Necesita una fuente de alimentación externa?
El circuito de alimentación de nuestros productos está bien diseñado y el cable de extensión no requiere una fuente de alimentación externa.

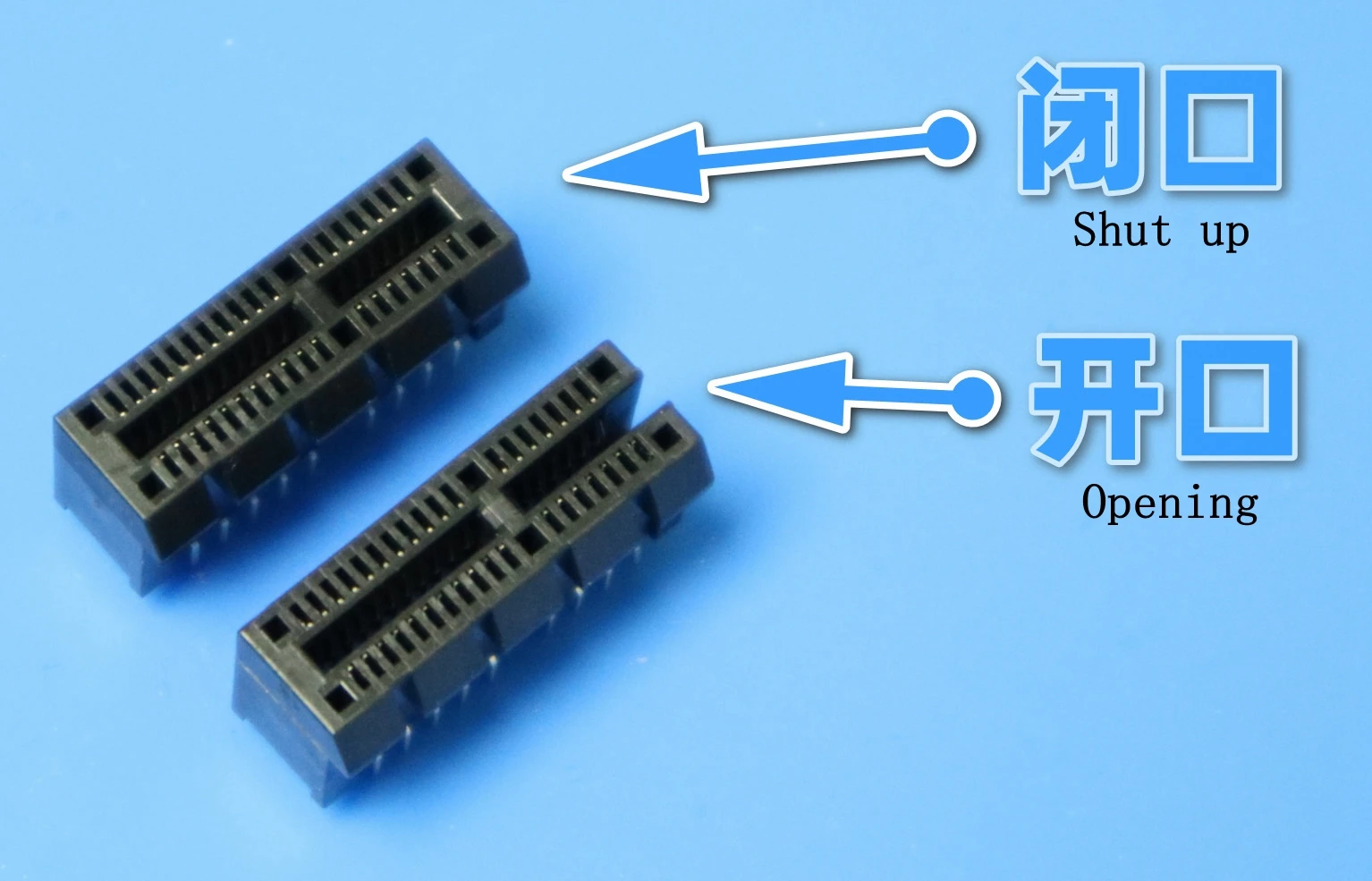

¿Cuál es la diferencia entre apertura y cierre del conector?
El tipo cerrado TL es más compacto y no es fácil que se caiga después de insertarlo en la tarjeta de sonido; el tipo abierto FL se puede insertar en una tarjeta de red por encima de X4, que es más flexible en uso.
El conector abierto PCIe X1 puede estar insertado incorrectamente y puede quemar el dispositivo. Recomendamos comprar un cable de extensión de extremo cerrado.
La tarjeta gráfica bloquea la tarjeta de sonido o la tarjeta de red. ¿Cómo elegir el modelo del cable de extensión?
El cable de extensión de la tarjeta de sonido generalmente elige un tamaño de entre 2 y 5cm (enchufe cerrado, doble ángulo recto). Si su tarjeta está lejos de la placa base, mida la distancia usted mismo y Seleccione la longitud de cable adecuada de acuerdo con la radio.

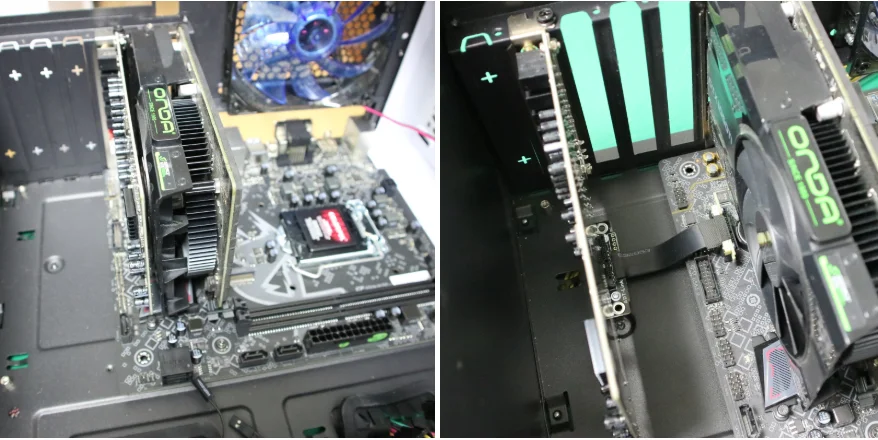

ElMini/micro ATXLa placa base es relativamente pequeña, por lo que la distancia entre la tarjeta gráfica y la tarjeta de sonido es demasiado cercana, el ventilador de gráficos está bloqueado por la tarjeta de sonido y la disipación de calor es pobre. La temperatura del chip es demasiado alta y el3DEl rendimiento de la tarjeta gráfica es inestable. La tarjeta de sonido también se ve afectada por la interferencia electromagnética del ventilador de la tarjeta gráfica, lo que resulta en una interrupción de sonido de alta frecuencia o ruido actual en el ruido inferior.
Usando el modelo de cable de extensión de la tarjeta de sonido2. 2 5cm,, Puede mover la tarjeta de sonido3Ranuras a la izquierda, para que la tarjeta de sonido esté lejos de la tarjeta gráfica, lo que resuelve el problema de la interferencia mutua.
La ranura PCIe X1 está bloqueada por la tarjeta gráfica y se encuentra debajo de la tarjeta gráfica. ¿Cuánto espacio necesita instalar el cable de extensión?

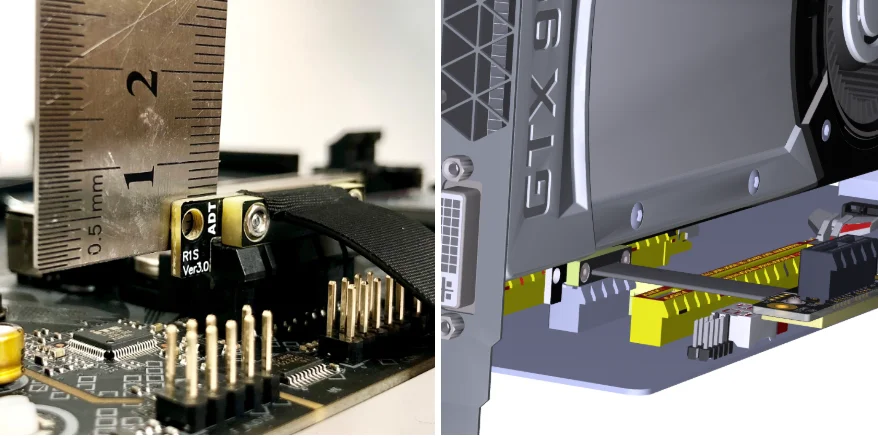

La altura expuesta después de insertar el modeloR11SL-TLEl doble ángulo recto en la ranura es aproximadamente6mmComo se muestra a continuación
Como se muestra en la figura anterior, la altura expuesta del cable de extensión es6mm, Mida si la altura del espacio es aplicable.
Notas de compra:
1. Asegúrese de reconocer la dirección al enchufarlo. No lo enchufe en posición inversa o apagada para evitar que el dispositivo se queme. Al enchufarlo, sostenga el enchufe del dispositivo antes de enchufarlo para evitar insertar los pines del enchufe con una fuerza excesiva. Está prohibido doblar o tirar dentro2cmDel lugar de soldadura entre los dos extremos del cable y la placa de circuito.
2. La capacidad de transmisión de señal de varias placas base y equipos es diferente. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Mientras el cable de extensión esté conectado, la señal se perderá. Aquellos que requieren perfección, por favor no compren.
3. La tarjeta gráfica o la placa base es un dispositivo electrónico que envejecerá y se oxidará con el tiempo, y luego conectar un cable de extensión solo lo hará más inestable. Los dispositivos antiguos no son compatibles. Su dispositivo no es compatible durante más de 3 años. No lo compre.
