Después de varias semanas integrando la PCI-6224 en dos bancos de prueba distintos, mi valoración global es positiva, aunque matizada por la edad conceptual de la plataforma. Se trata de una tarjeta DAQ multifunción de la Serie M de National Instruments que se conecta al bus PCI clásico y que ofrece 32 entradas analógicas con conversión de 16 bits a 250 kS/s agregados, además de 48 líneas de E/S digital. Es una configuración pensada para quienes necesitan muchos canales de medición simultánea sin necesitar salidas analógicas: precisamente la carencia más notable del modelo frente a hermanas de gama como la 6221 o la 6225, que sí incorporan DAC.
En mi caso la he empleado digitalizando la señal de varios transductores de presión y termopares acondicionados, con tasas de muestreo sostenidas de 50 a 100 kS/s repartidas entre canales, y el comportamiento ha sido sólido: sin desbordamientos de FIFO, sin pérdida de muestras en adquisiciones continuas de una hora de duración hacia disco en un equipo con SSD y procesador modesto de cuatro núcleos. La arquitectura NI-STC y el motor DMA del bus PCI hacen el trabajo pesado de forma transparente al sistema operativo.
Calidad de construcción y materiales

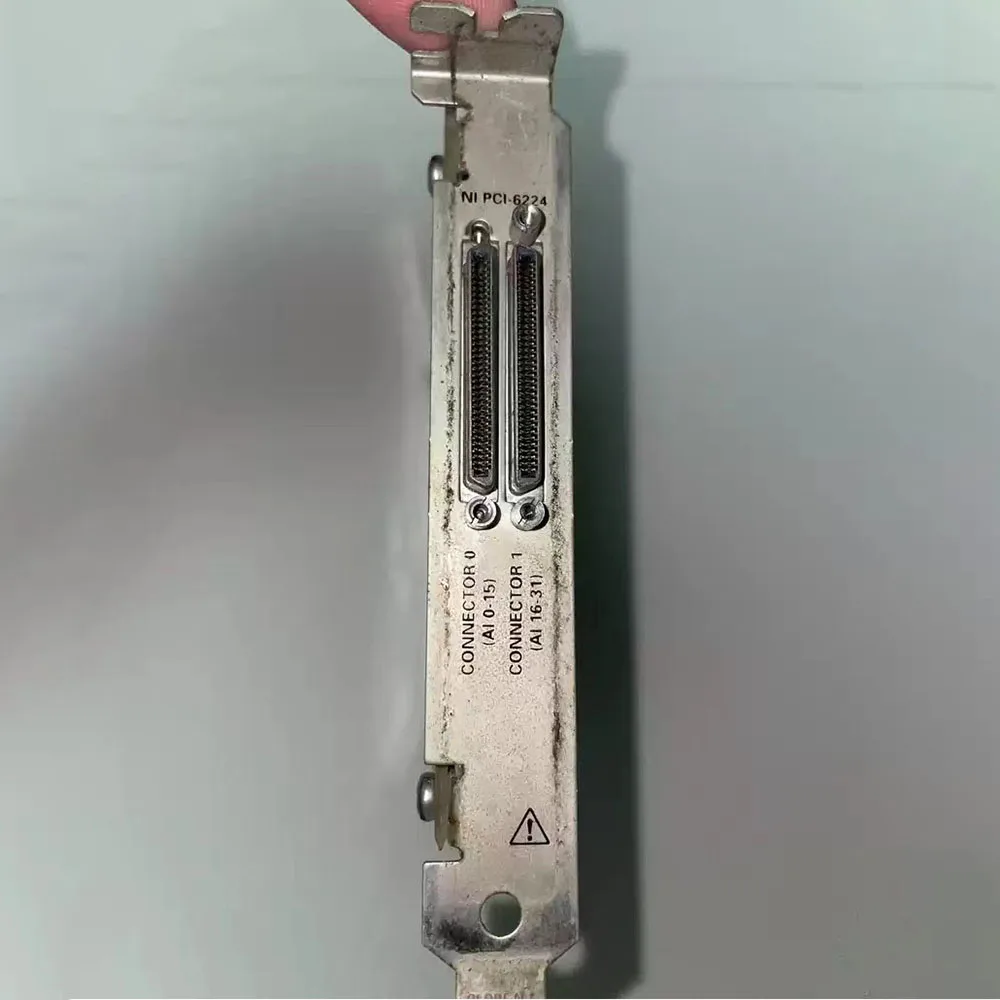

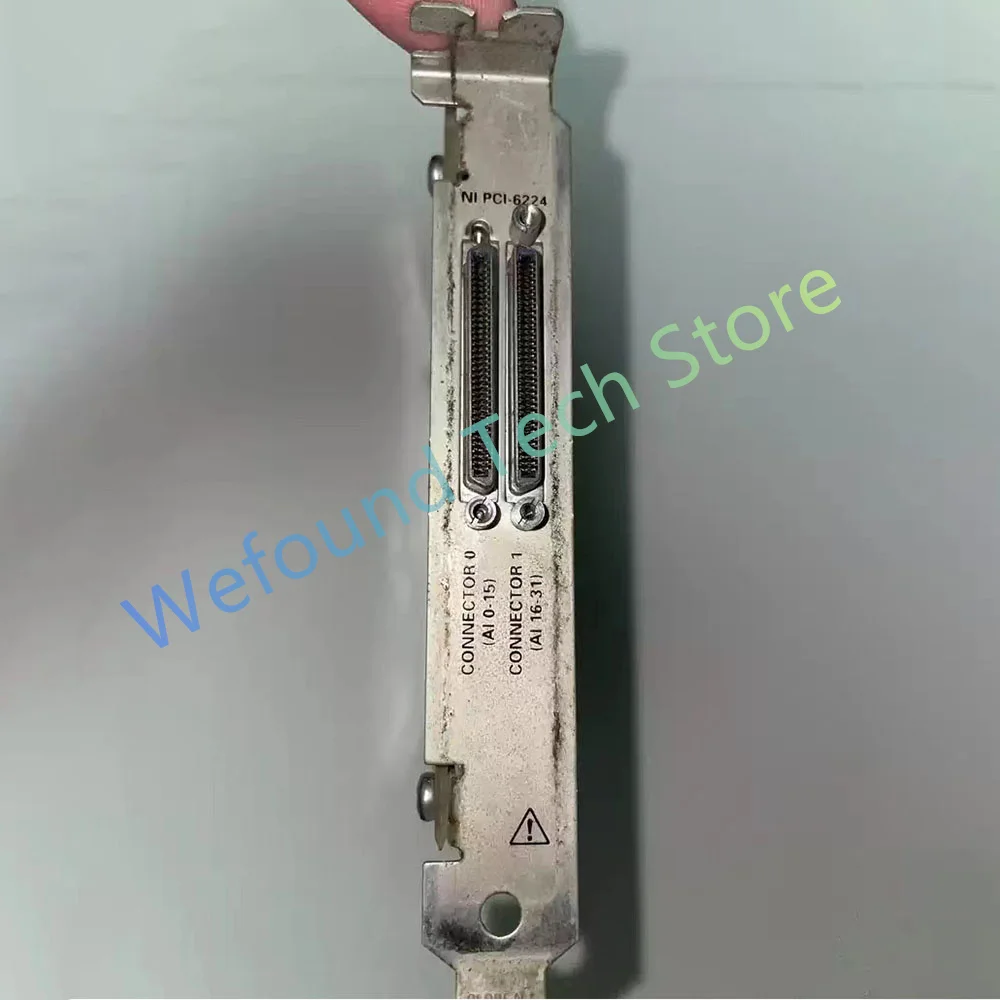

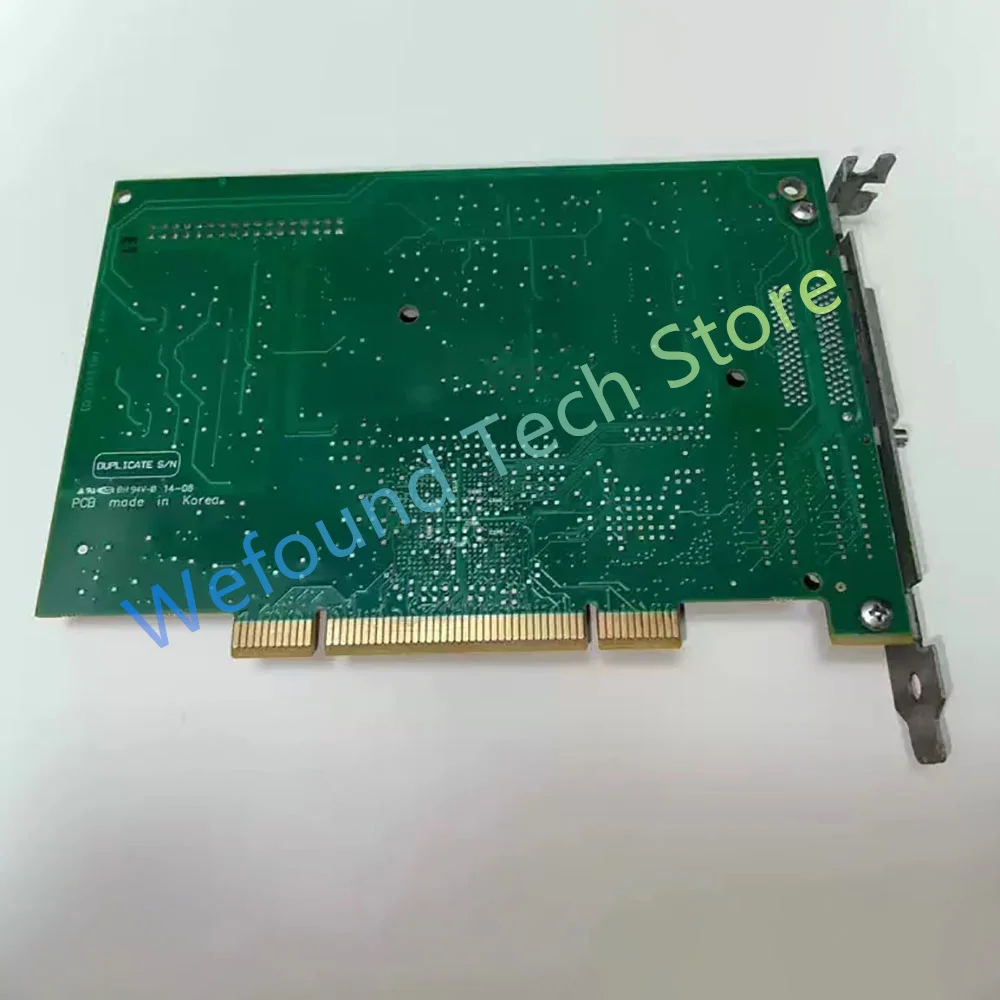

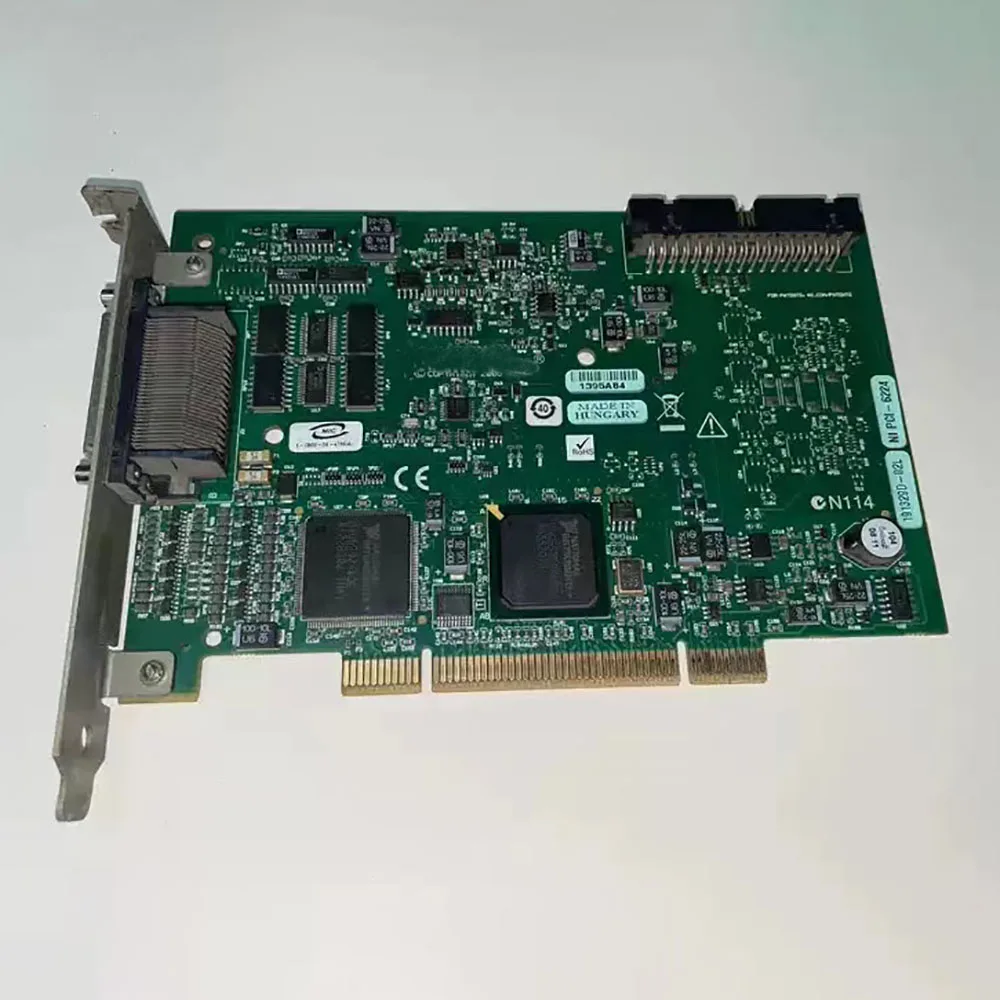

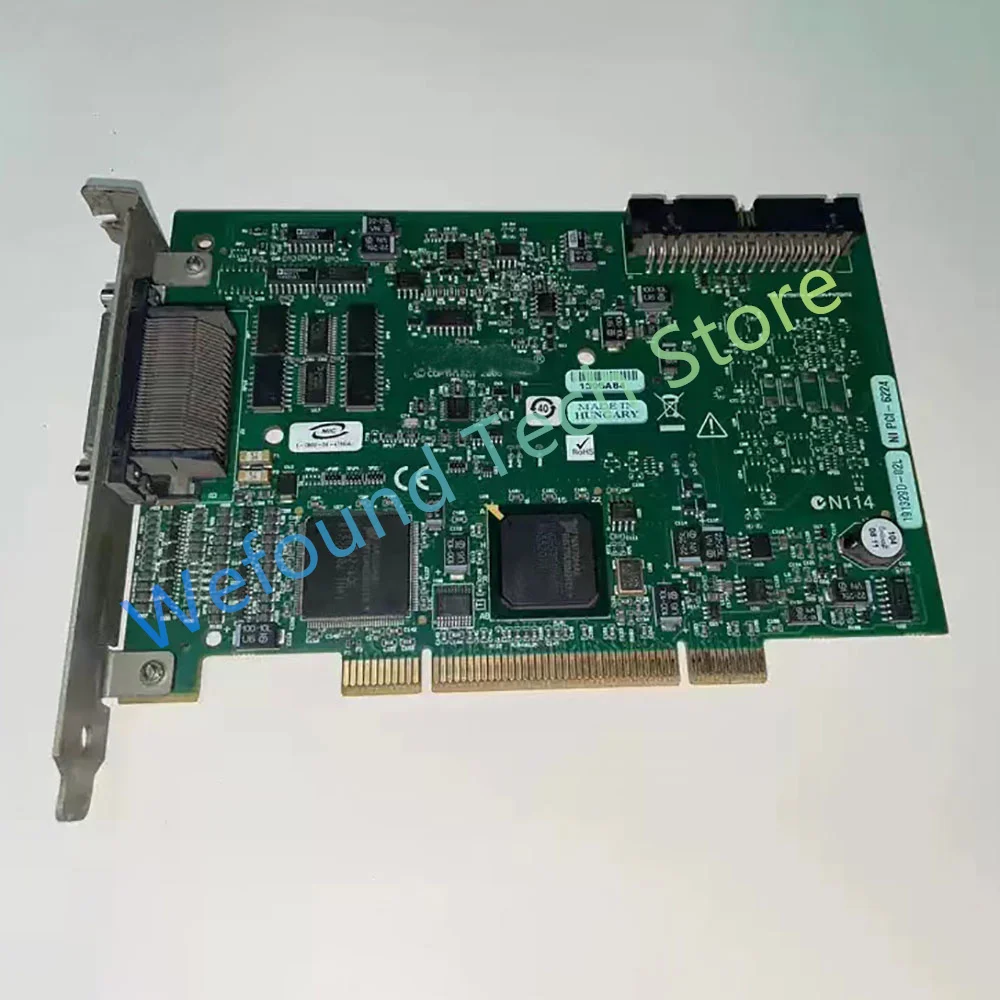

La tarjeta sigue el estándar de fabricación habitual en el hardware industrial de NI: PCB de buen grosor, electrólitos de bajo perfil, disipación pasiva discreta y un conector externo de 68 pines tipo VHDCI que aguanta ciclos de conexión repetidos sin holguras apreciables. El bracket metálico es rígido y el encaje en la ranura PCI es preciso, sin fuerza excesiva ni juego lateral.
Eso sí, al tratarse muchas unidades de mercado de segunda mano o reacondicionado, conviene revisar a la llegada que no haya indicios de condensadores abombados ni residuos de flux corrosivo alrededor de los circuitos integrados principales. Yo siempre inspecciono bajo luz rasante y, si hay duda, aplico isopropílico de 99 % con brocha antes de instalar. Y una máxima innegociable en este tipo de hardware: manipularla siempre por los bordes, con pulsera antiestática conectada, porque los FPGA y convertidores de estas placas son delicados frente a descargas ESD que ni siquiera provocan fallo inmediato, sino degradación latente.
Compatibilidad y rendimiento
Aquí está el quid de la cuestión. La 6224 vive del ecosistema NI-DAQmx, y esa dependencia corta por los dos extremos. Por un lado, cuando funciona, la experiencia es impecable: la detección del dispositivo, la autocalibración y la creación de tareas en LabVIEW o en Python mediante la API de DAQmx (nidaqmx para CPython) tomaron minutos, no horas. Por otro, en sistemas operativos recientes el soporte oficial se ha ido estrechando, y en distribuciones GNU/Linux muy actuales el estado del driver puede requerir verificación previa en la base de conocimiento de NI. Mi recomendación práctica: dedicarle un equipo dedicado con Windows 10 LTSB o similar, actualizado solo hasta la versión de DAQmx que cubra la Serie M, y no tocarlo.
El bus PCI, lejos de ser la rémora que algunos predicen, resulta más que suficiente para 250 kS/s de 16 bits (menos de 1 MB/s de ancho de banda real), con la ventaja de su baja latencia y determinismo frente a soluciones USB. Eso sí, si tu placa base moderna solo trae PCIe, necesitarás una tarjeta puente PCI‑PCIe, y esas pasarelas introducen a veces problemas de interrupciones que vale la pena probar antes de comprometer un proyecto. En señales sensibles, el cableado es crítico: con un bloque de terminales SCB-68 y cable blindado SHC68, el ruido medido en modo diferencial sobre un cortocircuito fue de apenas unas decimas de milivoltio pico a pico; con cable plano sin apantallar, el mismo montaje recogía varias decenas de milivoltios inducidos por el variador de frecuencia del taller.
Otro detalle relevante: las dos salidas de contador de 24 bits y la línea RTSI para sincronización entre dispositivos amplían bastante el abanico, permitiendo medidas de frecuencia, encoders y trigger cruzado con otras tarjetas NI.
Puntos fuertes y aspectos mejorables
A favor:
Densidad de canales excelente: 32 entradas analógicas diferenciales o 64 de un extremo (RSE) en una sola placa.
Precisión de 16 bits con calibración propia del dispositivo accesible por software, algo que marca diferencia en aplicaciones de medida cuantitativa.
Triggers analógicos y digitales con histéresis configurable, muy útiles para capturar eventos transitorios.
Estabilidad de drivers DAQmx tras años de maduración: pocas sorpresas en producción.
Mejorable:
Ausencia total de salidas analógicas; para generación de estímulos hay que añadir otra tarjeta o pasar de la 6224 a una 6221/6225.
Velocidad de 250 kS/s que puede quedarse corta para señales rápidas como vibraciones de alta frecuencia o corrientes en conmutación de electrónica de potencia.
Dependencia del legado PCI y de controladores con ciclo de soporte decreciente.
El paquete normalmente no incluye cableado ni bloque de terminales, así que el coste real sube al sumar el SCB-68 y el cable.
Veredicto del experto
Como especialista que ha visto pasar por el laboratorio múltiples generaciones de hardware DAQ, calificaría la PCI-6224 como una compra muy racional si tu caso de uso encaja exactamente con su perfil: laboratorio o banco de pruebas estable, muchas entradas analógicas, velocidades moderadas y entorno Windows controlado con software del ecosistema NI. Alternativas modernas en USB (de la propia Serie X de NI u opciones de terceros con drivers abiertos) ofrecen mejor relación velocidad/puerto en equipos nuevos, pero pierden el determinismo del bus y, sobre todo, rompen la inversión en código LabVIEW ya desarrollado. Para quien mantiene instrumentación heredada o presupuestos ajustados, sigue siendo una herramienta perfectamente vigente. Nota orientativa: 8 sobre 10, penalizada exclusivamente por su plataforma de conexión anticuada y la falta de salidas analógicas, no por su rendimiento, que cumple con contundencia lo que promete.
