Descripción

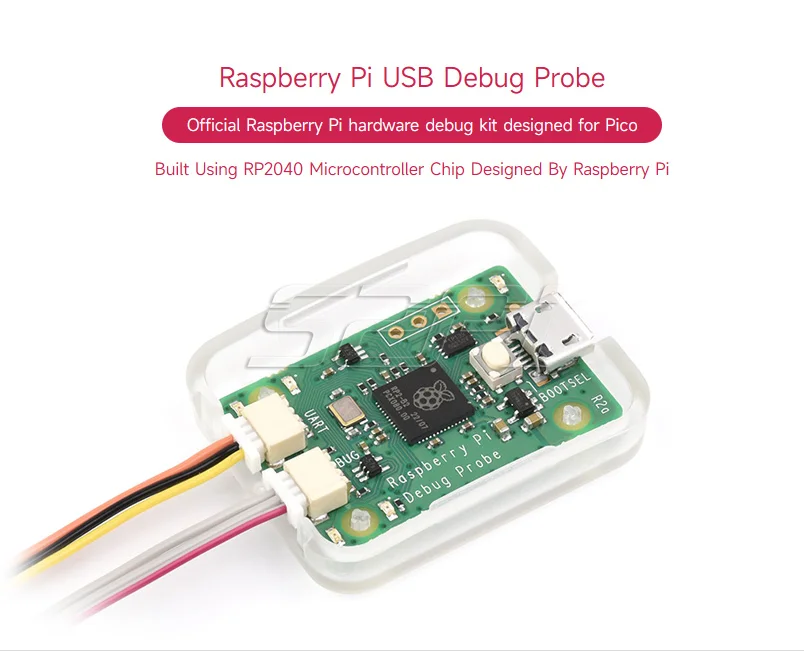

Sonda de depuración Raspberry Pi Compatible con Raspberry Pi Pico/Pico W

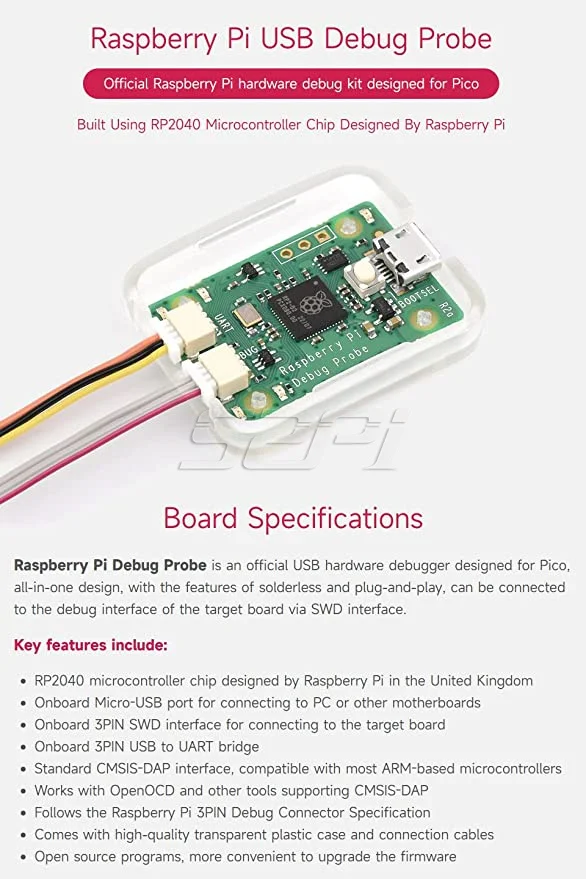

[Descripción]:La sonda de depuración Raspberry Pi es un dispositivo USB que proporciona un puerto serie UART y una interfaz de depuración de cable serie (SWD) estándar.La sonda está diseñada para una depuración fácil, sin soldadura y plug-and-play.
- Puerto de depuración de cable serie (SWD) USB a ARM
- Puente USB a UART
- Compatible con el estándar CMSIS-DAP
- Funciona con OpenOCD y otras herramientas compatibles con CMSIS-DAP
- Firmware de código abierto y fácilmente actualizable

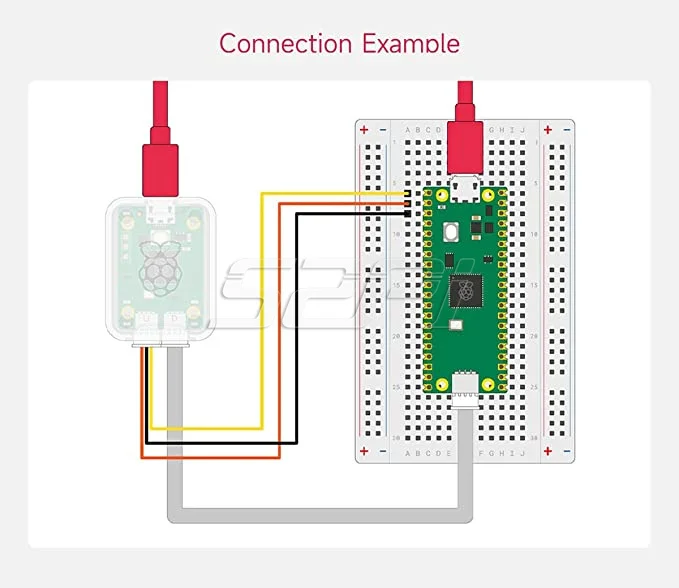

Esto facilita el uso de una Raspberry Pi Pico en plataformas sin Raspberry Pi como computadoras Windows, Mac y Linux "normales", donde no tiene un encabezado GPIO para conectarse directamente al puerto UART o SWD serie de Pico.
[Especificación]:
La sonda funciona con un voltaje de E/S nominal de 3,3 V.

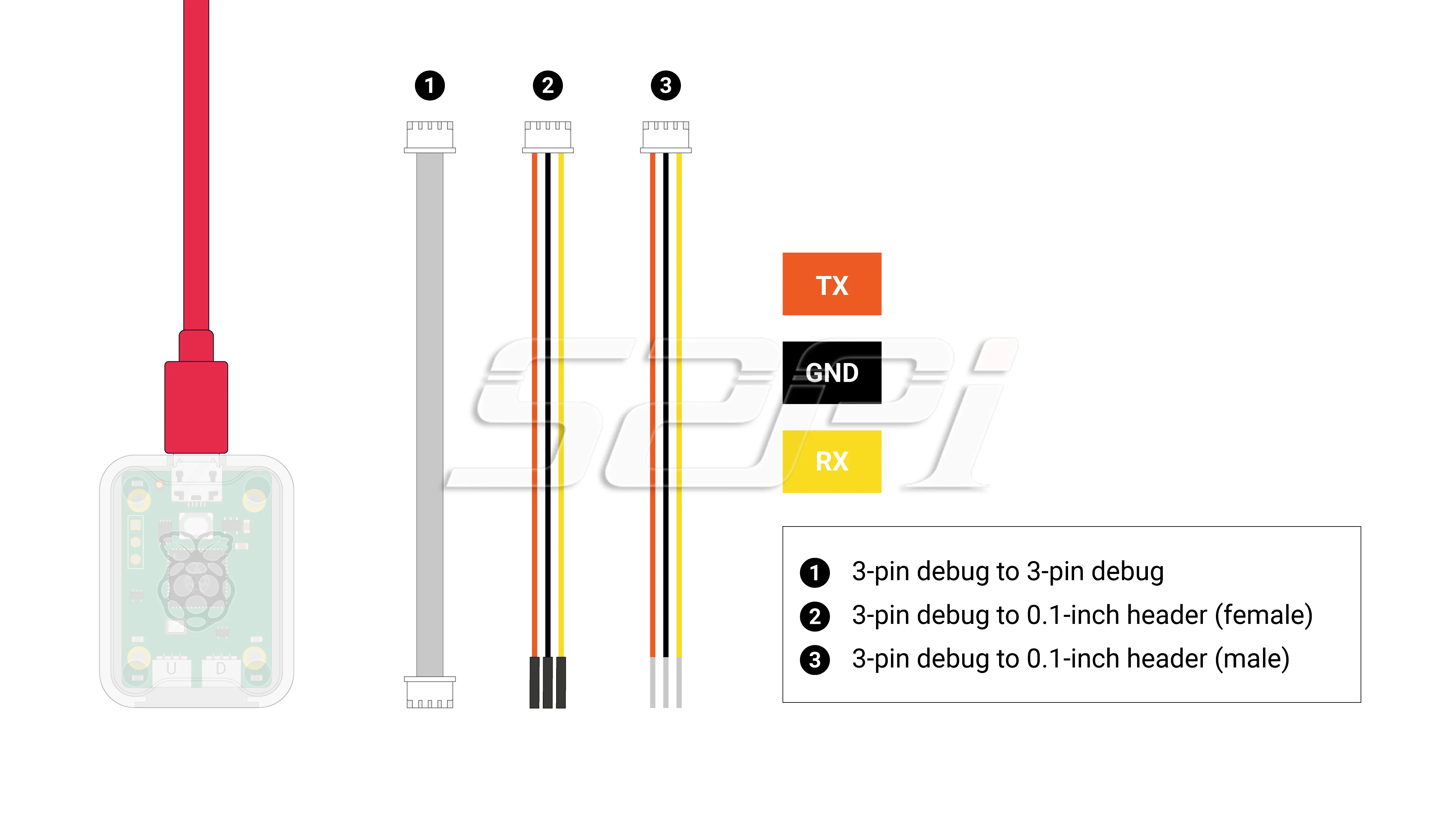

Con la sonda de depuración se incluye un cable de alimentación USB y tres cables de depuración:
Conector JST de 3 pines a cable conector JST de 3 pines
Conector JST de 3 pines a cabezal de 0,1 pulgadas (hembra)
Conector JST de 3 pines a cabezal de 0,1 pulgadas (macho)
Los dos cables de encabezado de 0,1 pulgadas, destinados a placa de pruebas (macho) o conexión directa a una placa con pines de encabezado (hembra), son de colores como se muestra a continuación:
Naranja: TX/SC (salida desde sonda)
Negro: GND
Amarillo: RX/SD (entrada a sonda o E/S)
Mientras que el cable con conectores JST de 3 pines está diseñado para usarse con el conector estándar de 3 pines que utiliza placas Raspberry Pi más nuevas para el puerto de depuración SWD y los conectores UART.

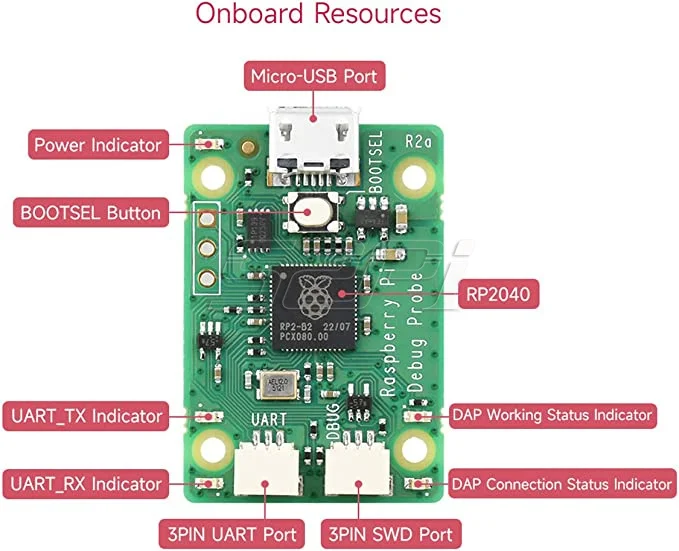

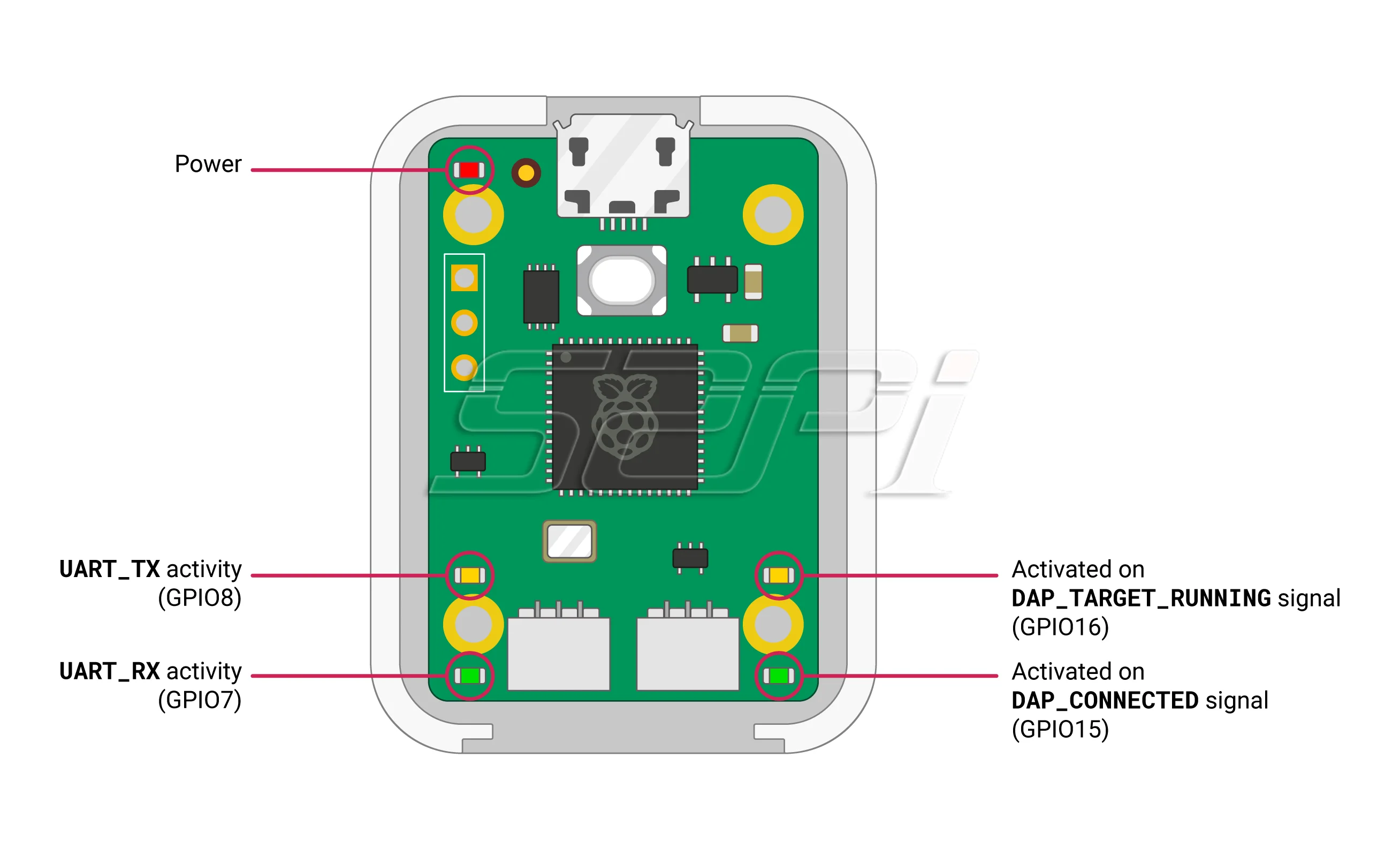

La sonda de depuración tiene cinco LED, un LED rojo para indicar energía y cuatro LED indicadoras de actividad más

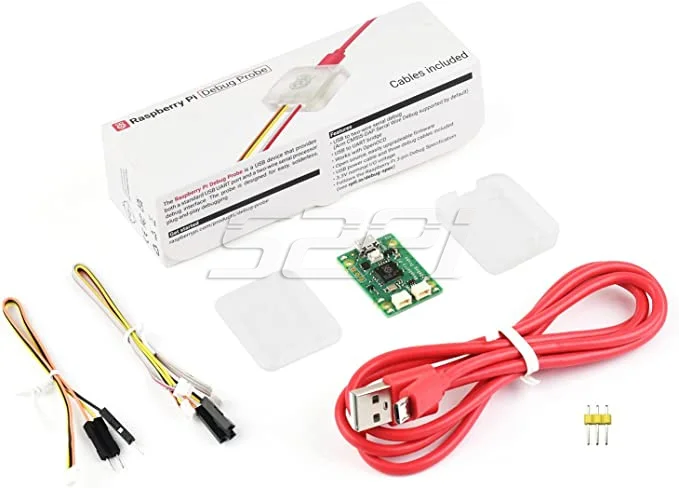

[El paquete incluye]:

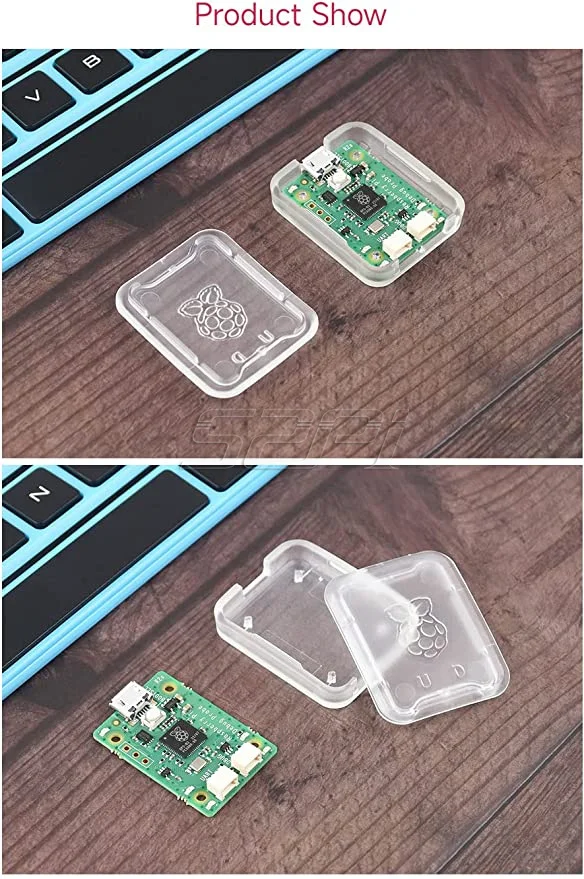

[Galería]:
