Descripción
【Visión general】

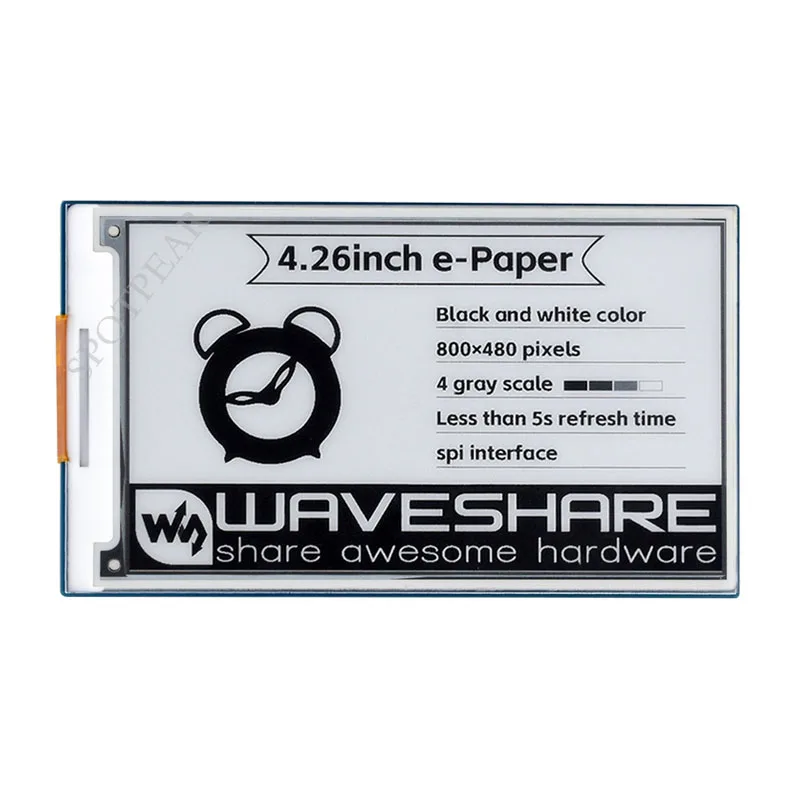

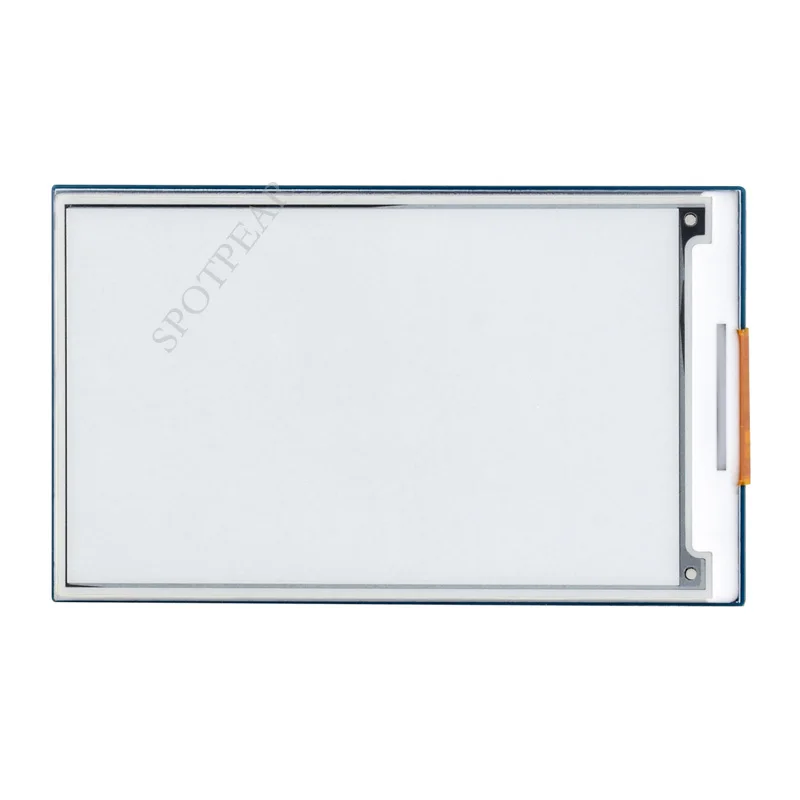

[] 4,26 ″ E-Paper HAT: Baja potencia, amplio ángulo de visión, efecto similar al papel sin electricidad.
Ideal para etiquetas de precios, etiquetas de estantes, instrumentos industriales...
【Características】
[] Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga
[] Consumo de energía ultra bajo, básicamente solo se requiere energía para actualizar
[] Cabezal de extensión estándar Raspberry Pi 40PIN GPIO, compatible con placas de la serie Raspberry Pi
[] Interfaz SPI, para conectar con otras placas controladoras como
Raspberry Pi/Jetson Nano/Arduino/STM32, etc.
[] De voltaje Traductor integrado, compatible con MCU de 3,3 V/5V
[] Viene con recursos de desarrollo en línea y manual (Diagrama de Circuito de la placa del controlador,
Ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
【Especificaciones】
[] VOLTAJE DE FUNCIONAMIENTO: 3,3 V/5V
[] COLOR DE LA PANTALLA: negro/blanco
[] INTERFAZ: SPI de 3 hilos, SPI de 4 hilos
[] ESCALA GRIS: 4
[] DIMENSIONES DEL CONTORNO: 107 × 64mm
[] TIEMPO DE REFRESADO COMPLETO:
[] TAMAÑO DE PANTALLA: 92,80 × 55,68mm
[] TIEMPO DE REFRESADO PARCIAL: 0,7 S
[] Paso DOT: 0.116 × 0.116mm
[] REFRESH POWER: 35mW
[] ÁNGULO DE VISIÓN: 170 °
[] Corriente de espera: 0.01uA (casi ninguna)
[] RESOLUCIÓN: 800 × 480 píxeles
【Ventajas de EINK】
[] La Pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para mostrar,
El principio es: las partículas cargadas suspendidas en fluido transparente se moverán a los lados de la microcápsula.
Cuando se aplica un campo eléctrico, haciendo que la microcápsula se haga visible al reflejar la luz ambiental,
Igual que el papel impreso tradicional.
[] La Pantalla de papel electrónico mostrará claramente imágenes/textos bajo luz de lámpara o luz natural,
No requiere retroiluminación y presenta un ángulo de visión de casi 180 °.
Se suele utilizar como lector electrónico debido a su efecto similar al papel.

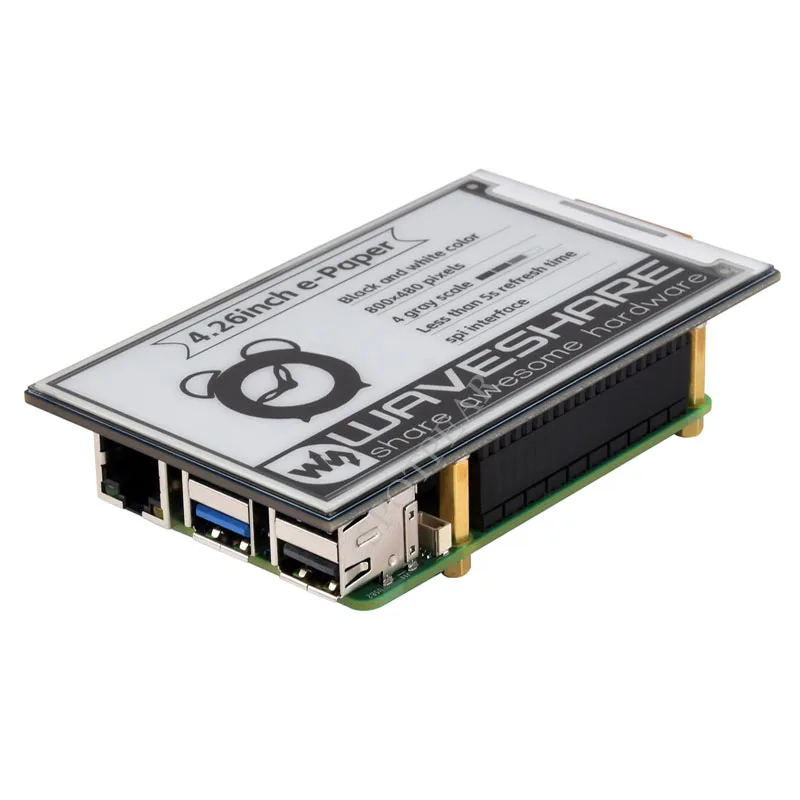

【Cabecera estándar Raspberry Pi 40PIN GPIO】
[] Compatible con placas de la serie Raspberry Pi
Nota: solo como referencia, la Raspberry Pi en la imagen NO está incluida.

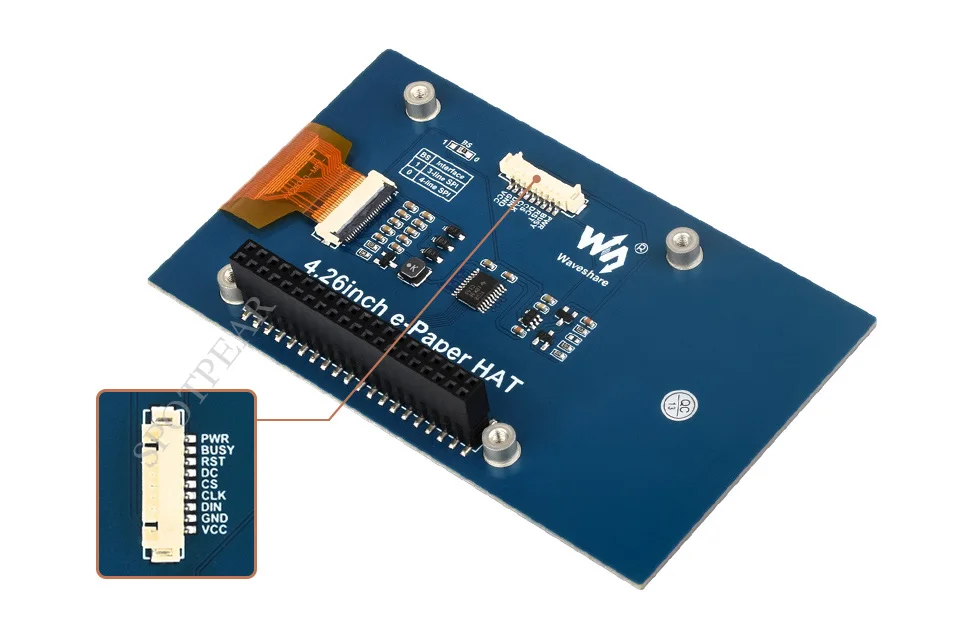

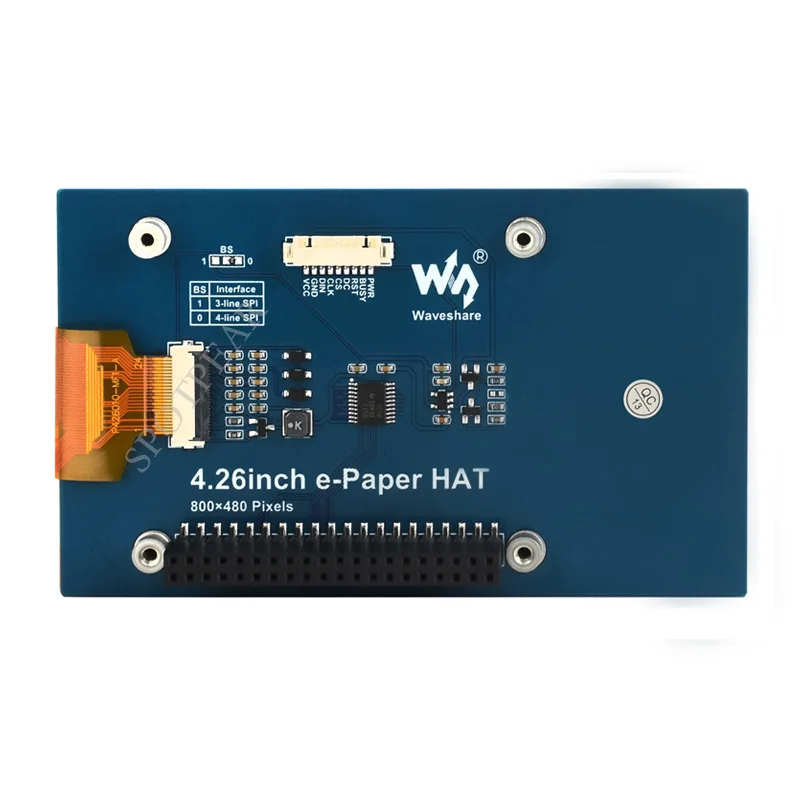

【Interfaz de control SPI incorporada】
[] Para usar con placas controladoras como Raspberry Pi/Jetson Nano/Arduino/STM32
[] PWR: Control de encendido/apagado
[] OCUPADO: pin de salida de estado ocupado
[] RST: reinicio externo, baja actividad
[] DC: Selección de datos/comando (alto para datos, bajo para comando)
[] CS: Selección de chip SPI, baja actividad
[] CLK: pin SPI SCK
[] DIN: pin SPI MOSI
[] GND: Suelo
[] VCC: potencia (entrada de 3,3 V / 5V)

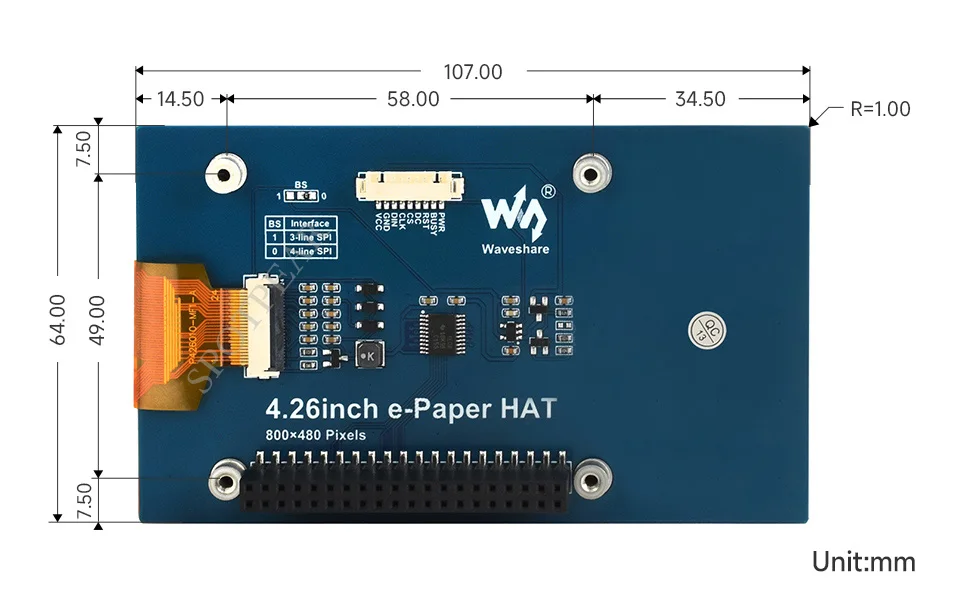

【Dimensiones】
[] 4,26 pulgadas-e-Paper-SOMBRERO

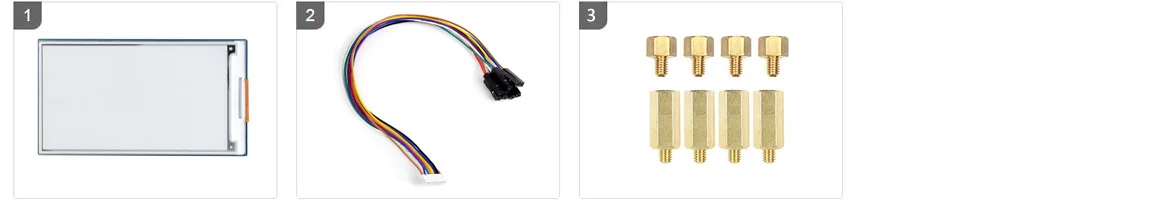

1. Sombrero de papel electrónico de 4,26 pulgadas X1
2. Cable GH1.25 9PIN 20cm x 1
3. Paquete de tornillos X1
