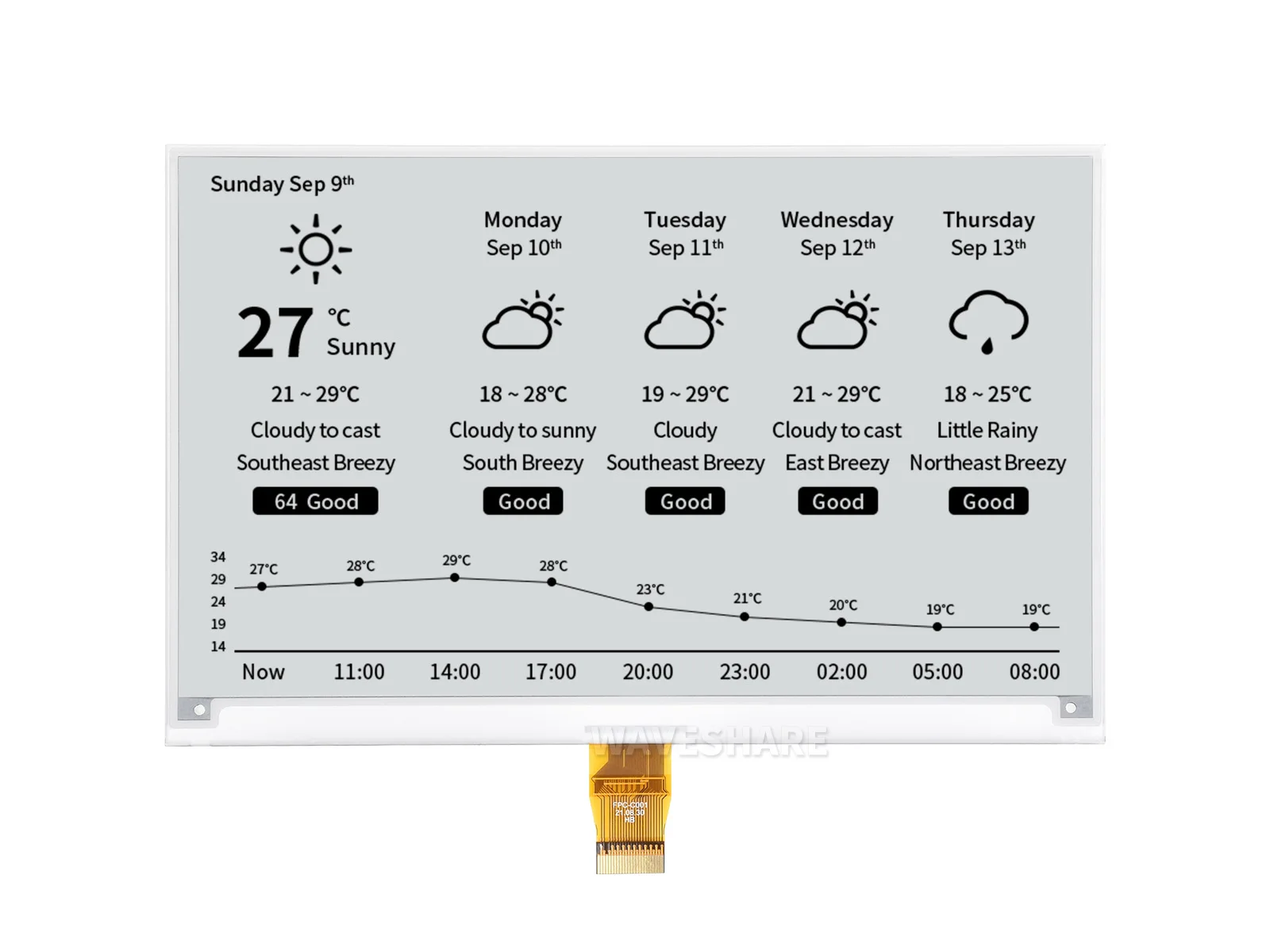

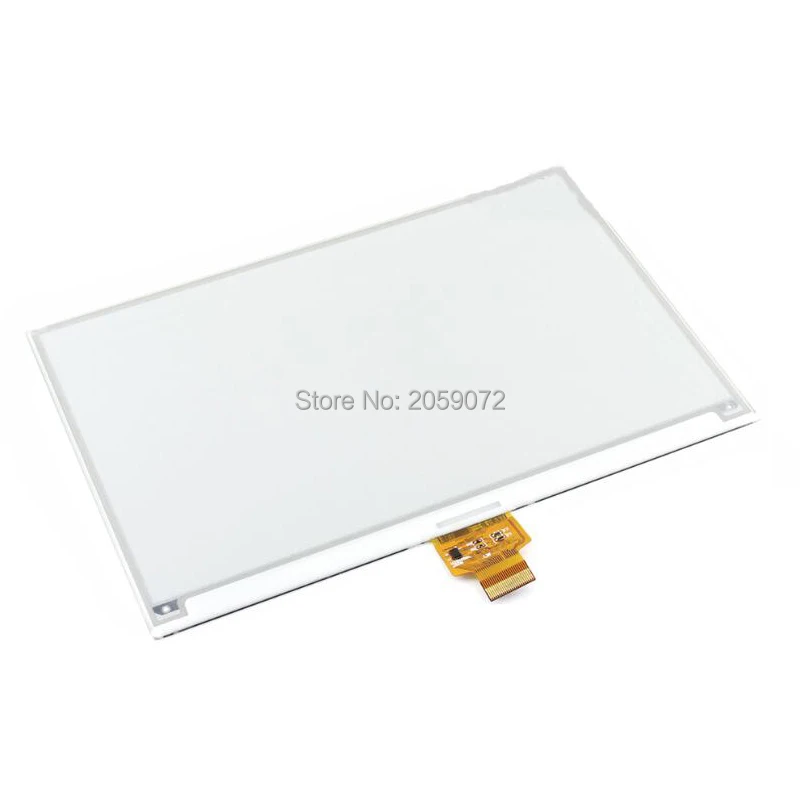

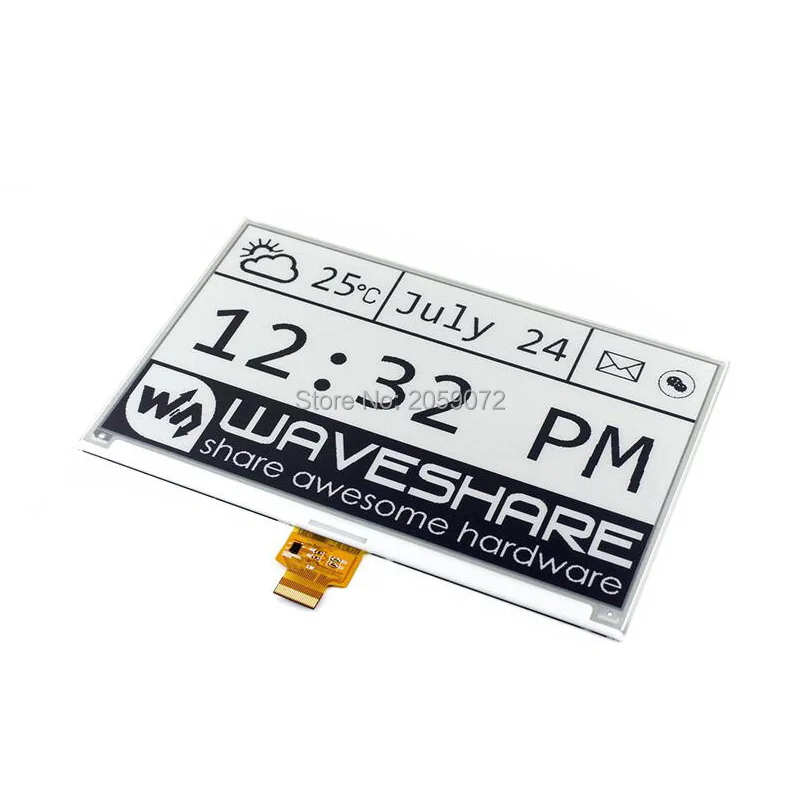

Pantalla de tinta de 7,5 pulgadas, papel electrónico de pantalla desnuda, resolución de 800x480, blanco y negro

【Visión general】

[] Este es un sombrero de pantalla de tinta electrónica para Raspberry Pi, 7,5 pulgadas, resolución de 800 × 480, con controlador integrado, que se comunica a través de la interfaz SPI.

[] Debido a las ventajas como el consumo de energía ultra bajo, el amplio ángulo de visión y la pantalla clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.

【Características】

[] Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

[] Consumo de energía ultra bajo, básicamente solo se requiere energía para actualizar

[] Cabezal de extensión estándar Raspberry Pi 40PIN GPIO, compatible con placas de la serie Raspberry Pi, Jetson Nano

[] Interfaz SPI, para conectar con otras placas controladoras como Raspberry/Arduino/Nucleo, etc.

[] Traductor de voltaje integrado, compatible con MCU de 3,3 V/5V

[] Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

[]Nota: papel electrónico de 7,5 pulgadasEs una pantalla en bruto, para una fácil prueba y comparación, considere la que tiene Placa de controlador:Sombrero de papel electrónico de 7,5 pulgadas

【Especificaciones】

[] Voltaje de funcionamiento: 3,3 V ~ 5V

[] Interfaz: SPI

[] Dimensión del contorno: 170,2mm × 111,2mm

[] Tamaño de la pantalla: 163,2mm × 97,92mm

[] Dot pitch: 0.205 × 0.204

[] Resolución: 800 × 480

[] Color de la pantalla: negro, blanco

[] Escala gris: 2

[] Tiempo de actualización completo:

[] Potencia de actualización: 38mW (típico).

[] Potencia de espera: 0.017mW

[] Ángulo de visión: 170 °

【Interface】

[] SÍMBOLO: DESCRIPCIÓN

[] VCC: 3,3 V ~ 5V

[] GND: Suelo

[] DIN: pin SPI MOSI

[] CLK: pin SPI SCK

[] CS: Selección de chip SPI, baja actividad

[] DC: Selección de datos/comando (alto para datos, bajo para comando)

[] RST: reinicio externo, baja actividad

[] OCUPADO: Salida de estado ocupado, baja actividad

【Ventajas de EINK】

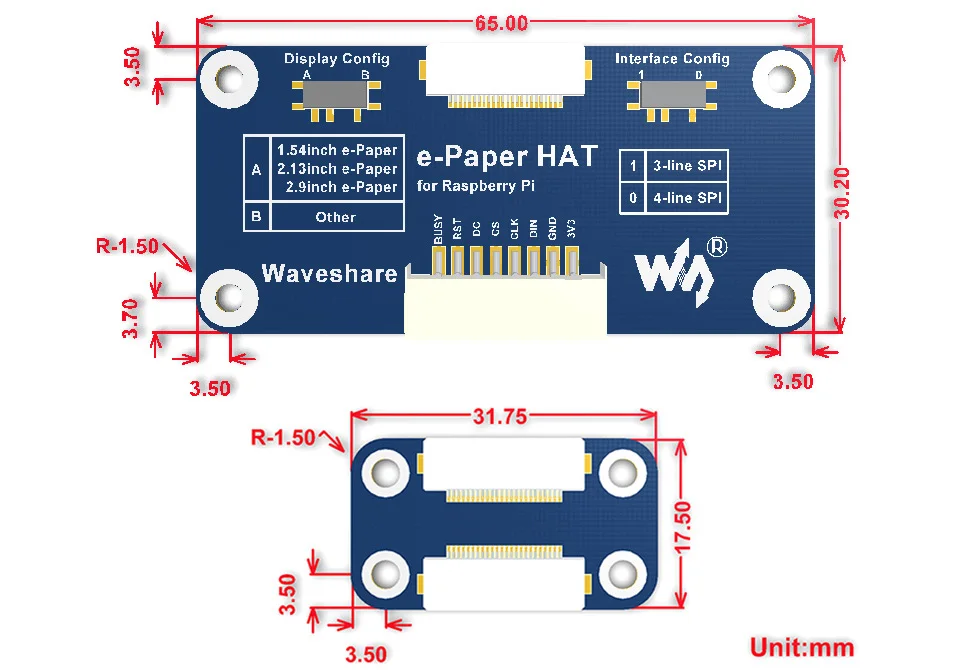

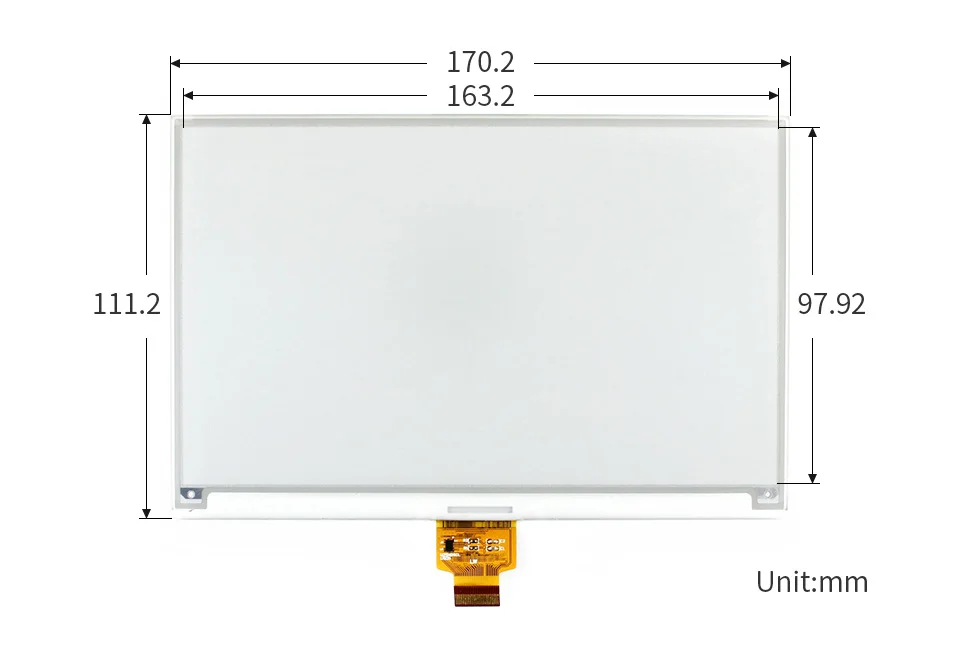

【Dimensiones delineadas】

Nota: papel electrónico de 7,5 pulgadasEs una pantalla en bruto, para una fácil prueba y comparación, considere la que tiene Placa de controlador:Sombrero de papel electrónico de 7,5 pulgadas

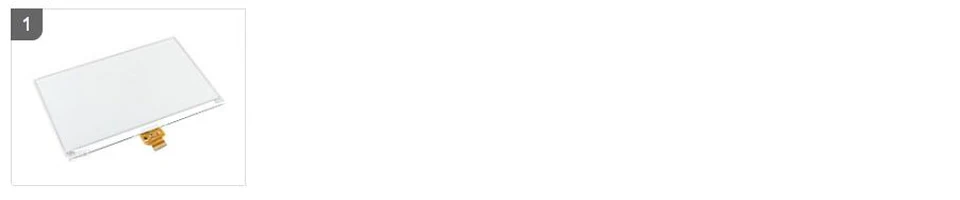

[] Paquete: papel electrónico de 7,5 pulgadas

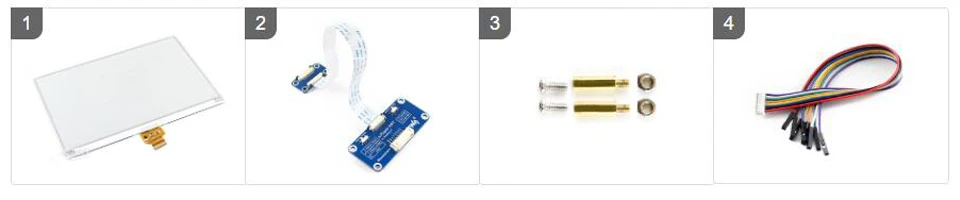

[] Paquete: Sombrero de papel electrónico de 7,5 pulgadas

1. Papel electrónico de 7,5 pulgadas X1

2. ePaper Driver SOMBRERO X1

3. Paquete RPi de tornillos (2 piezas) x1

4. PH2.0 20cm 8 pines X1
