Descripción
Entrada y salida de audio integradas, que permiten la interacción de IA y el control de voz fuera de línea

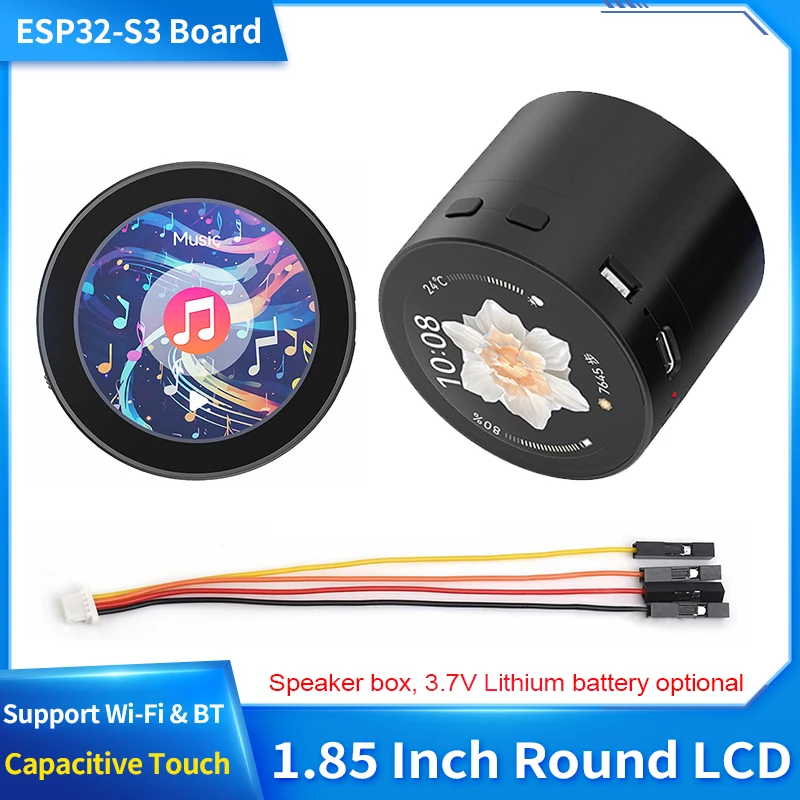

ESP32-S3-Touch-LCD-1.85C es una placa de desarrollo de microcontrolador con soporte Wi-Fi de 2,4 GHz y Bluetooth BLE 5, integra Flash y PSRAM de alta capacidad.Pantalla LCD integrada de 1,85 pulgadas que puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas, es adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3.
Equipado con procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento, frecuencia principal de hasta 240 MHz
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada
SRAM incorporada de 512 KB y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM
Pantalla LCD integrada de 1,85 pulgadas, resolución 360×360, color 262K
Admite control táctil capacitivo a través de la interfaz I2C, con soporte de interrupción
Adaptación de UART, I2C y algunas interfaces IO
Decodificador de audio integrado, micrófono, sensor RTC, ranura para tarjeta TF y módulo de gestión de recarga de batería, etc.
Admite control preciso, como reloj flexible y múltiples modos de energía para lograr un bajo consumo de energía en diferentes escenarios
Todas las versiones vienen con función táctil.

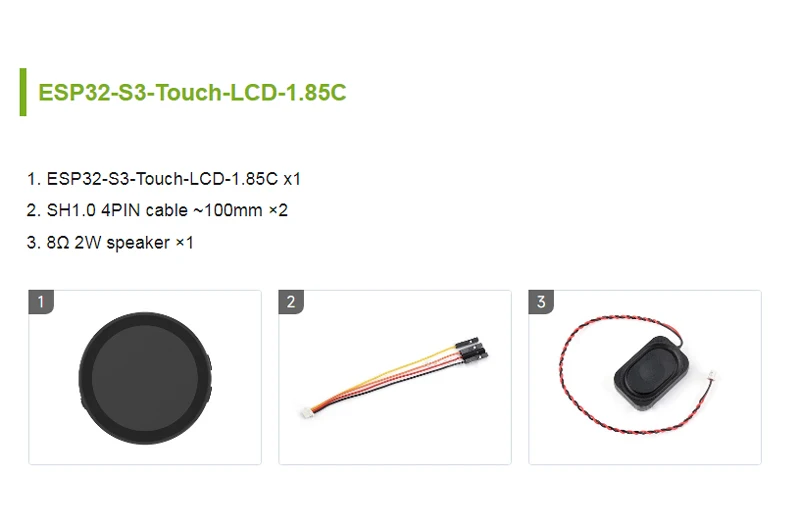

ESP32-S3-Touch-LCD-1.85C
Versión estándar

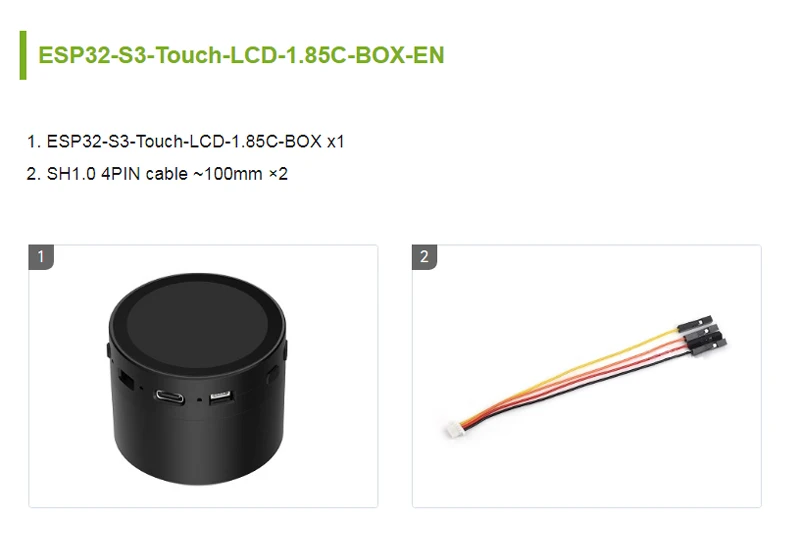

ESP32-S3-Touch-LCD-1.85C-BOX
Con caja de altavoz, opcional para batería de litio de 3,7 V

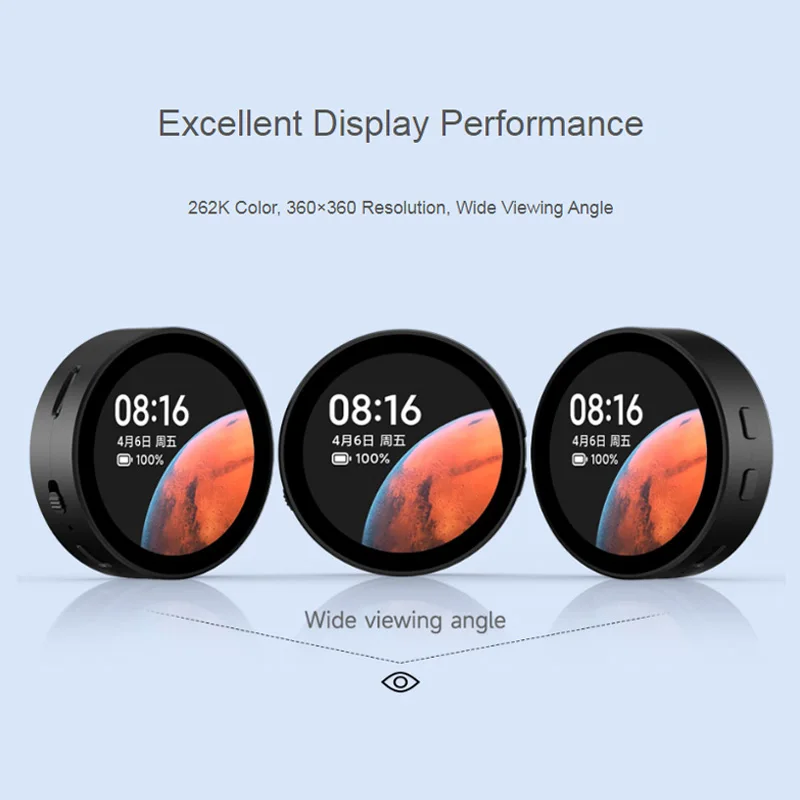

Color 262K, resolución 360×360, amplio ángulo de visión
Admite la función táctil capacitiva controlada a través de la interfaz I2C para un funcionamiento flexible y una interacción de interfaz de usuario fluida, con soporte de interrupción
Admite procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad.Equipado con el modelo de voz fuera de línea que proporcionamos para realizar el control del dispositivo mediante comandos de acceso directo personalizables.
Permite el acceso a plataformas de modelos grandes en línea como GPT, DeepSeek, Doubao, etc.
Admite la expansión de múltiples periféricos a través de interfaces UART, I2C y GPIO, etc.
Versión estándar
Esta versión no incluye la caja del altavoz, mientras que todos los botones son los mismos que la versión de la caja del altavoz.
Con versión de caja de altavoz
ESP32-S3R8
Procesador de doble núcleo, frecuencia operativa de hasta 240 MHzFlash de 16 MB
TCA9554PWR
Chip expansor GPIOChip RTC
Chip RTC PCF85063Chip amplificador
Decodificador de audio PCM5101
Gerente de recarga de batería
MP1605GTF-Z
Módulo de alimentación, admite salida de hasta 3,3 V 2 A.Perilla de ajuste de volumen
Ranura para tarjeta TF
Conector IPEX1
Conmutación para usar la antena externa resoldando una resistencia integradaAntena cerámica integrada
Fuente de alimentación de la batería ON/OFF
Conector de altavoz
Micrófono
16.Conector de batería MX1.25
Conector MX1.25 de 2 pines, para batería de litio de 3,7 V, admite carga y descarga
17.Encabezado UART
18.Indicador de encendido
19.Puerto USB tipo C
20.Indicador de carga
Indicador de carga de la batería de litio, se ilumina durante la carga, se apaga cuando está completamente cargada (el estado de la luz es incierto cuando la batería no está conectada)
21.encabezado I2C
Al conectarse con un chip interno, solo admite los periféricos I2C y no se puede mapear con otras funciones
22.Conector de batería RTC
para conectar recargable Batería RTC
23.Conector de clavija de 1,27 mm
Conector reservado de 28 pines, adaptando GPIO y otros pines de función
24.Botón RESET
25.Botón BOOT
Versión estándar
Con versión de caja de altavoz
