Descripción
baja potencia, amplio ángulo de visión, efecto similar al papel sin electricidad
Ideal para etiquetas de precios, etiquetas de estantes, instrumentos industriales...
Nota: la placa del controlador es opcional; consulte el contenido del paquete para obtener la lista detallada de piezasTamaño
2.15″Resolución
296×160Ángulo de visión
170°Color de la pantalla
Rojo/Negro/BlancoEscala de grises
2Comunicación
SPIPanel de visualización
Papel electrónicoExperiencia
similar al papelMedio ambiente
Se requiere luz ambientalTipo de pantalla
Pasivamente reflectanteHAT+ Estándar
Mejora la interoperabilidad

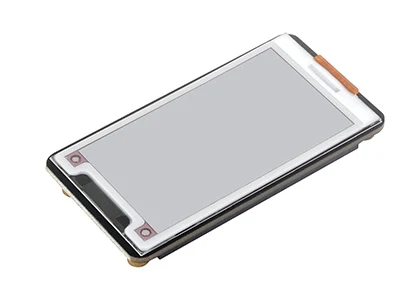

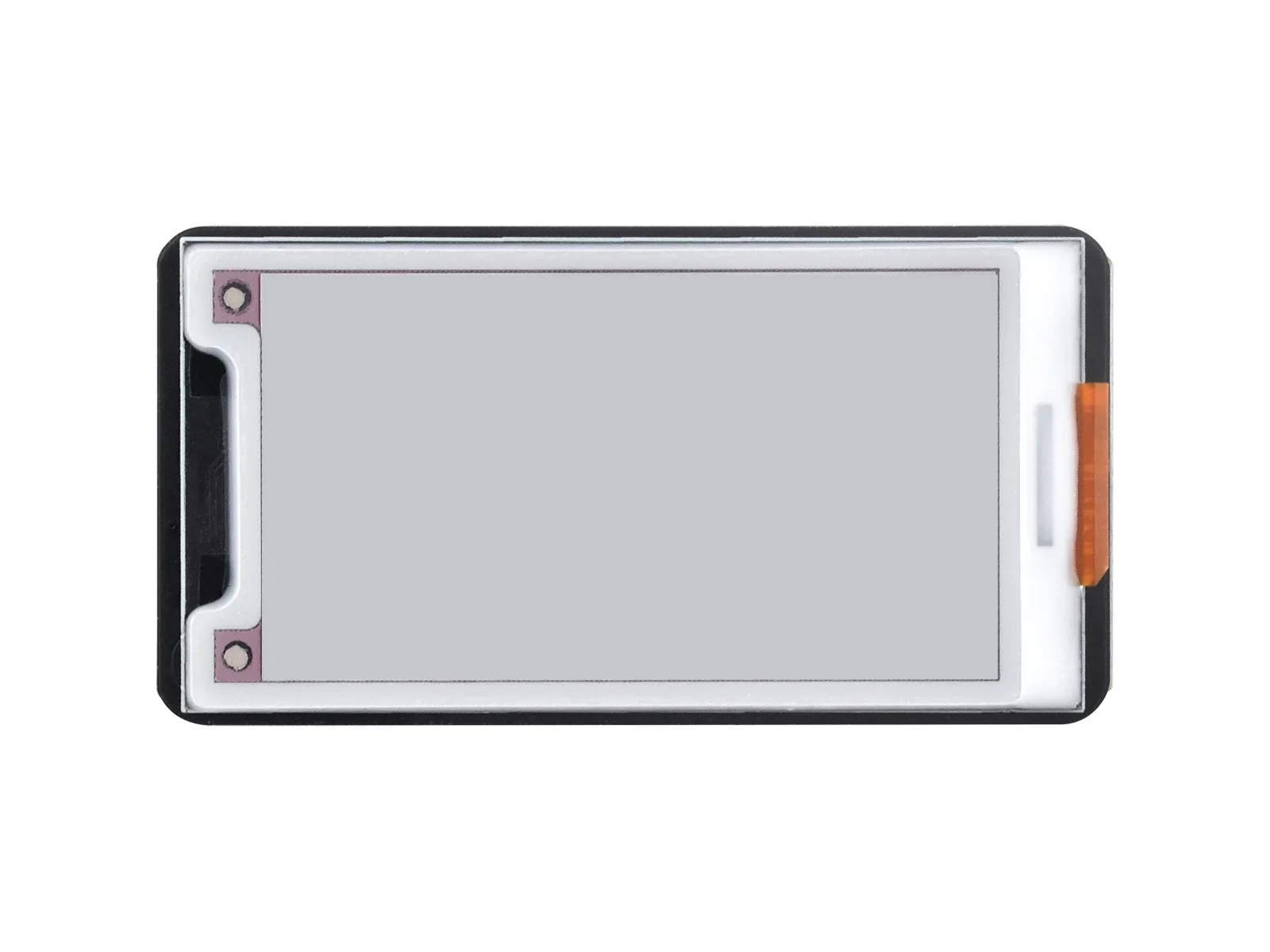

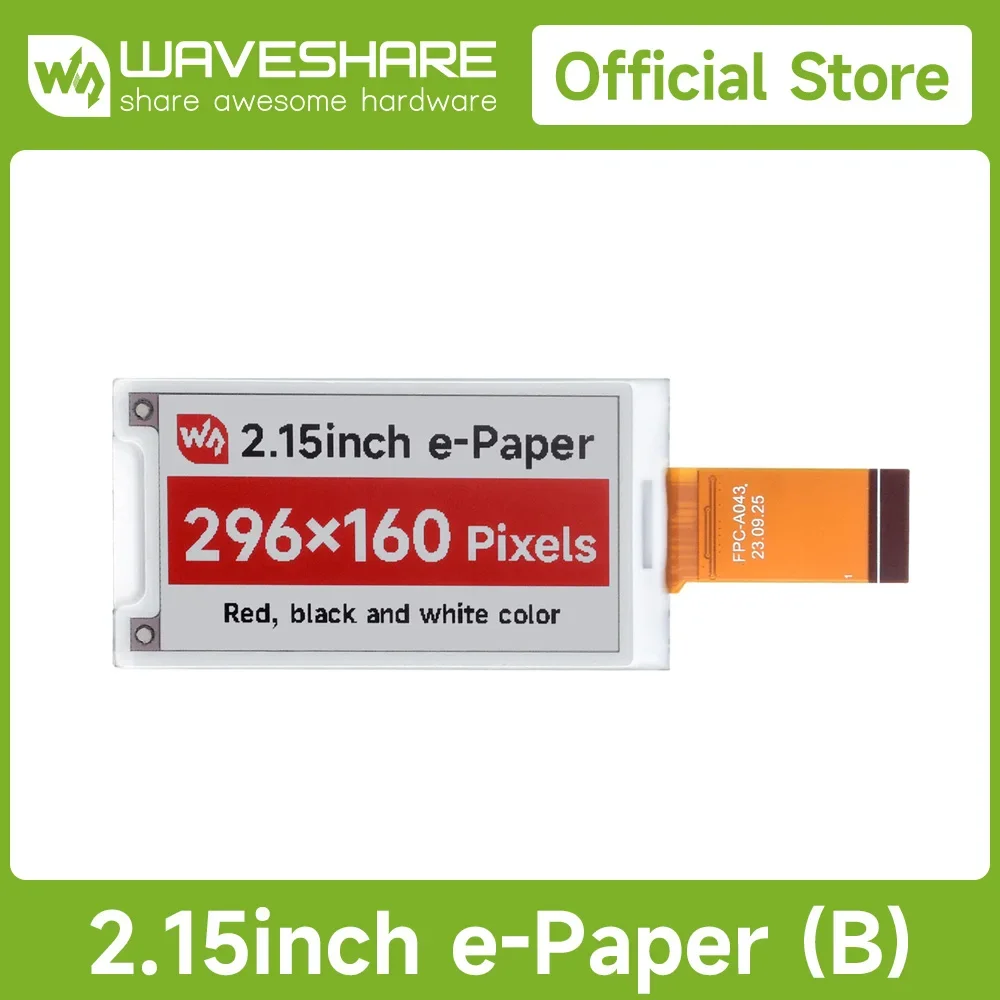

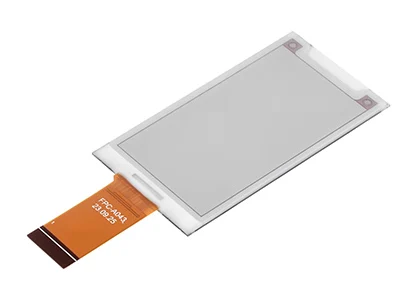

Papel electrónico de 2,15 pulgadas (B)

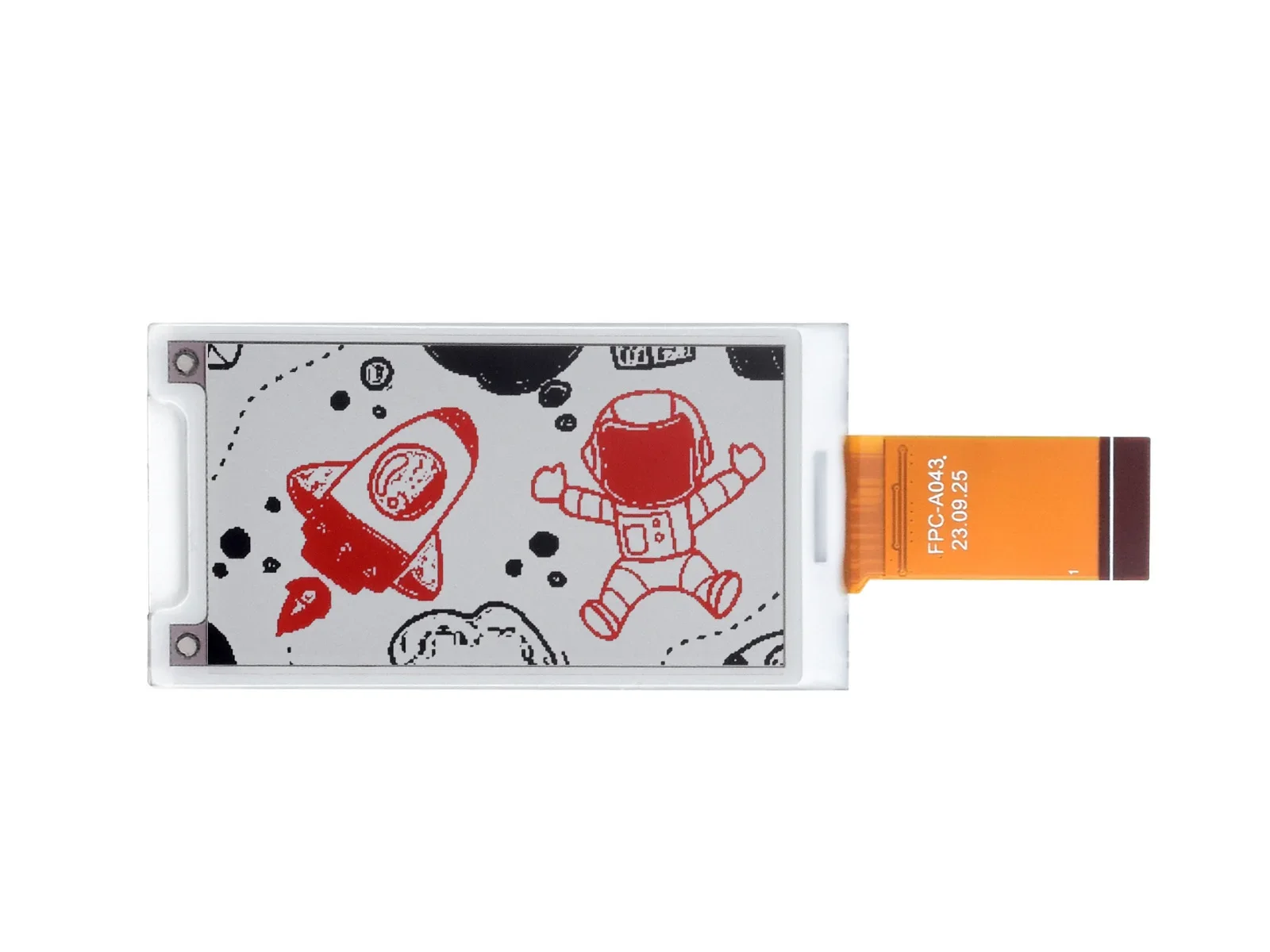

pantalla sin cruda, sin placa controladora

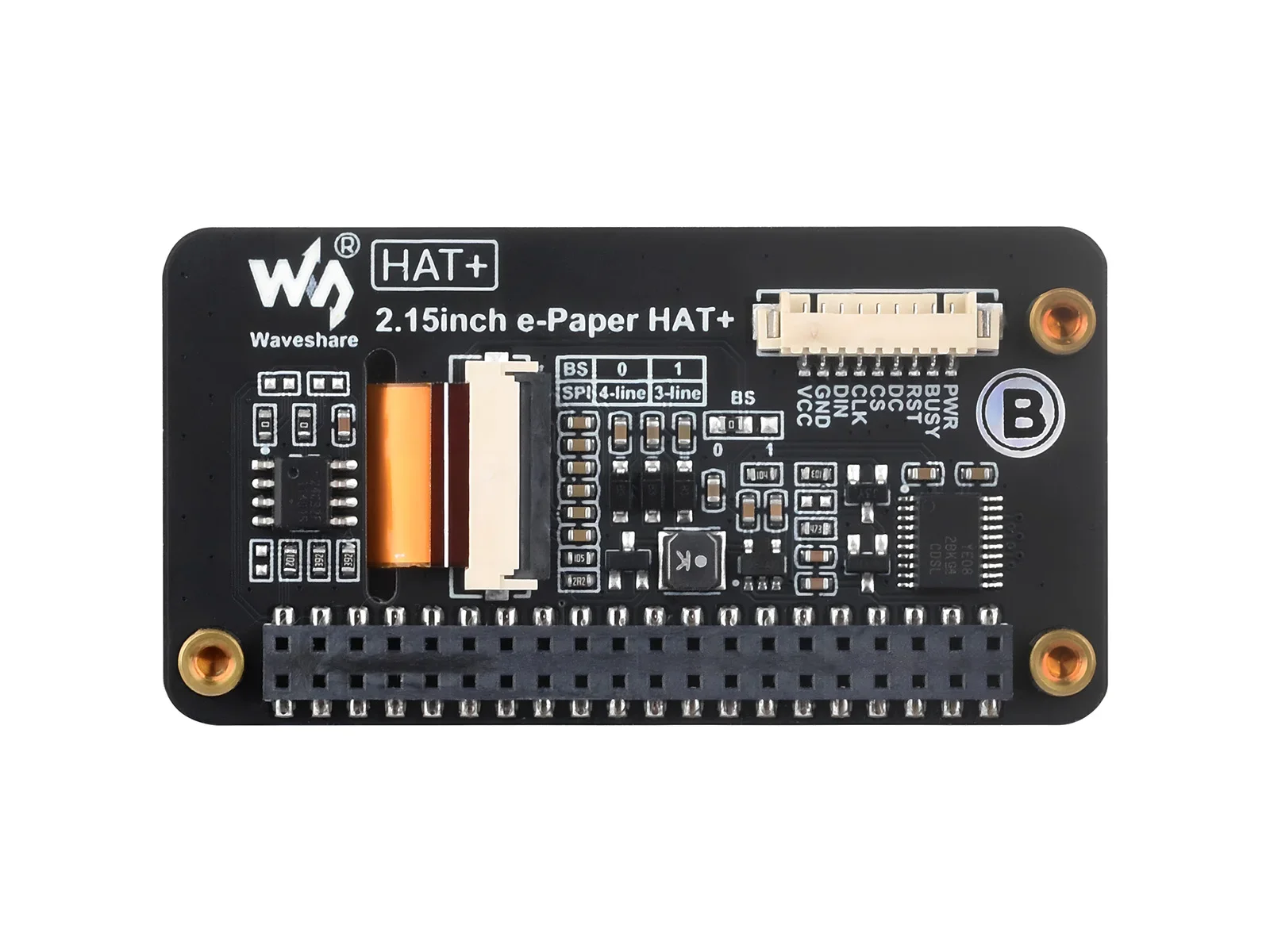

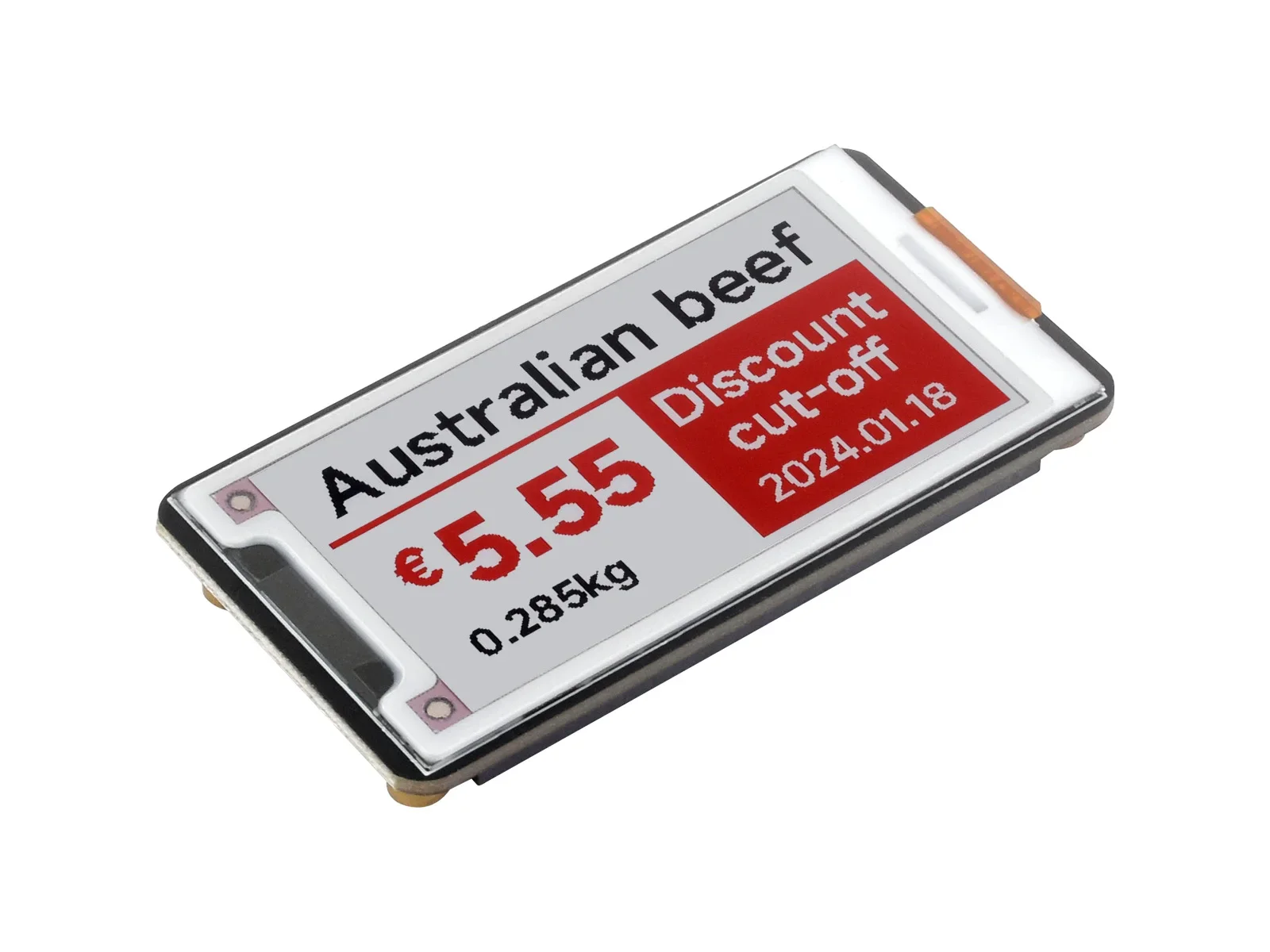

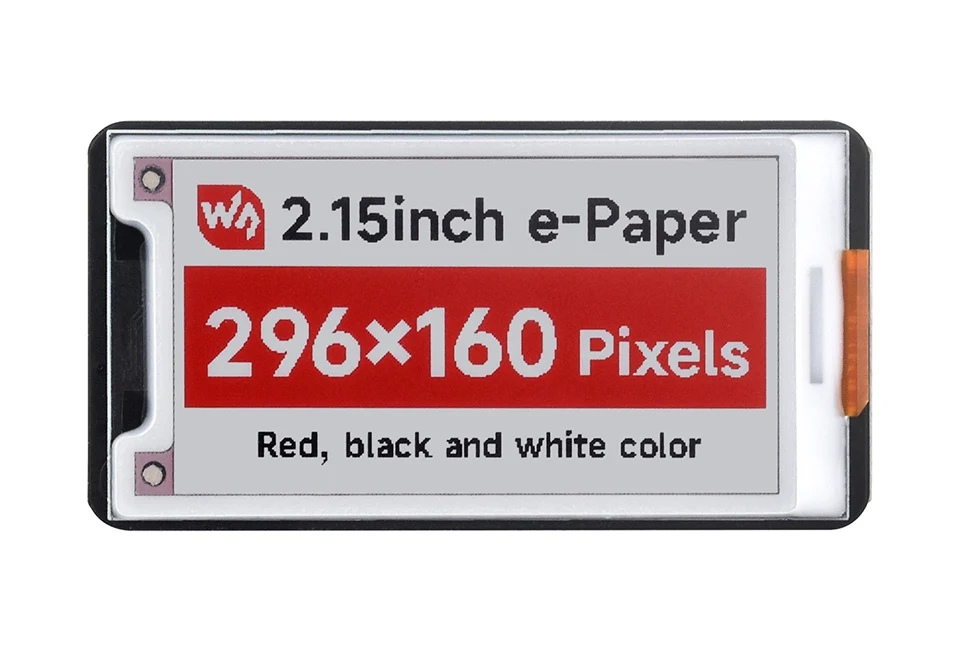

SOMBRERO de papel electrónico de 2,15 pulgadas+ (B)
con placa controladora
Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga
Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar
Viene con recursos de desarrollo en línea y manual (diagrama de circuito de placa controladora, ejemplos para Raspberry Pi / Jetson Nano / RDK X3 / Arduino / STM32)
Conector de extensión GPIO estándar Raspberry Pi de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano, RDK X3
Adopta el estándar Raspberry Pi HAT+ para mejorar la interoperabilidad, ayudando a los usuarios a diseñar y desarrollarse más rápido, fácil de usar con otros periféricos y ampliar más funciones para Raspberry Pi.
Adaptación de la interfaz SPI para conectar con placas controladoras como Raspberry Pi / Arduino / STM32, etc.

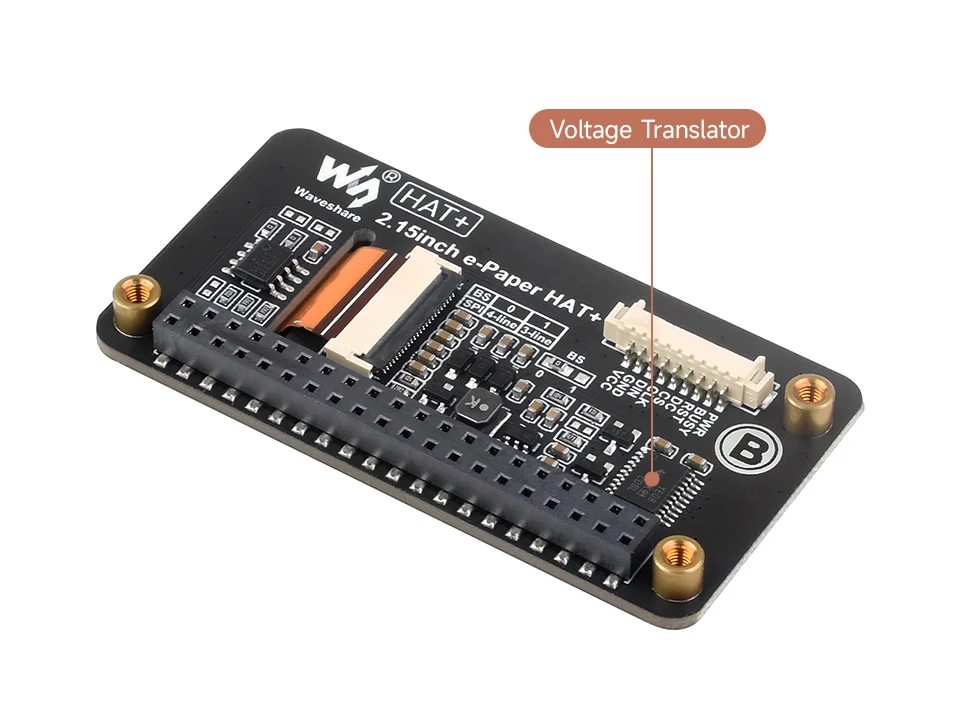

Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V
voltaje de operación
Pantalla sin procesar: 3,3 V
color de visualización
Rojo/Negro/Blanco
con placa controladora: 3,3 V/5 V
interfaz
SPI de 3 hilos, SPI de 4 hilos
escala de grises
2

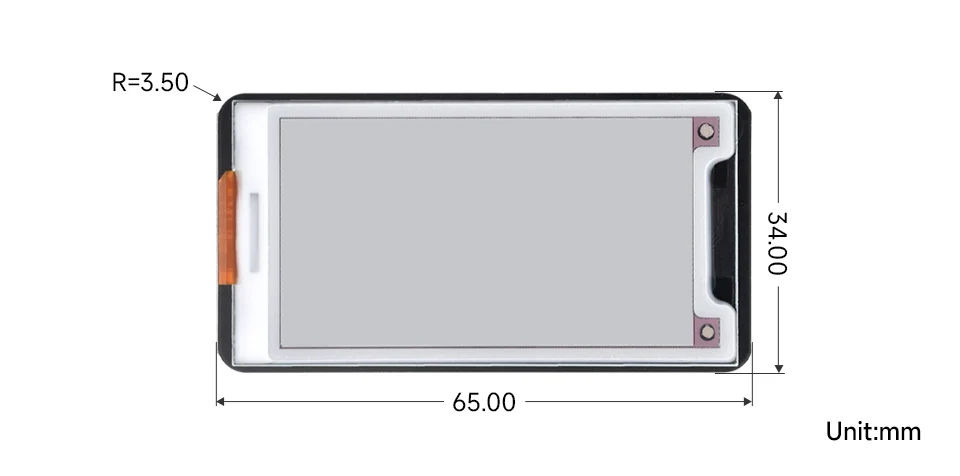

dimensiones del contorno
Pantalla cruda: 60.8 × 31,8 × 1,00 (mm)
tiempo de actualización completo
23
con placa controladora: 65 × 34 (mm)
tamaño de la pantalla
48,10 × 26 (mm)
poder de actualización
15 mW
PUNTADA DE PUNTO
0,1625 × 0,1625 (mm)
corriente de espera
0,01uA (casi ninguno)
RESOLUCIÓN
296 × 160 píxeles
ángulo de visión
170°
compatible con placas de la serie Raspberry Pi, Jetson Nano, RDK X3
*Solo como referencia, el Raspberry Pi de la imagen NO está incluido.

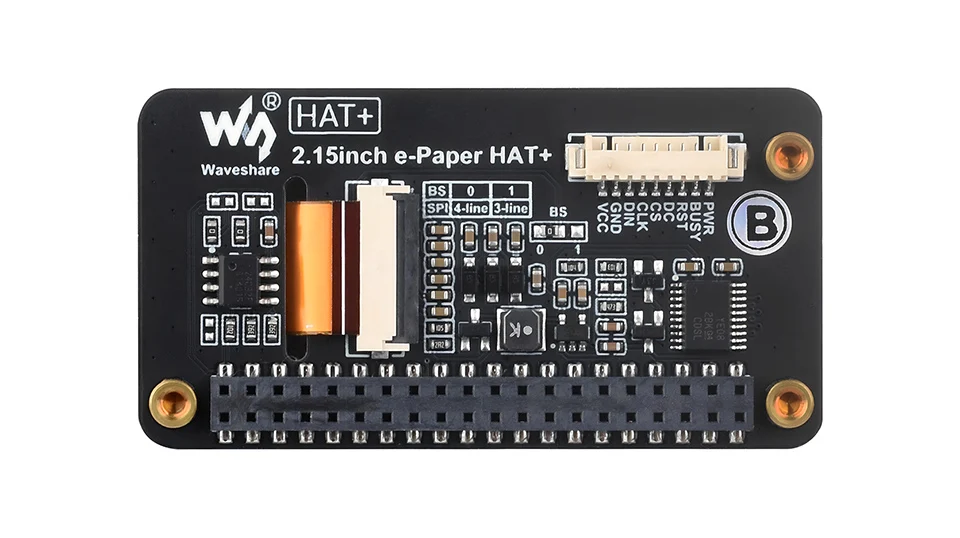

Interfaz de control SPI integrada, para uso con placas controladoras como Raspberry Pi/Arduino/STM32
VCC
Alimentación (entrada de 3,3 V/5 V)
TIÑO
Tierra
DIN
Pin SPI MOSI
CLK
Pin SPI SCK
CS
Selección de chip SPI, baja actividad
CC
Selección de datos/comando (alto para datos, bajo para comando)
RST
Restablecimiento externo, bajo activo
BUSIO
Pin de salida de estado ocupado
Compatible con MCU de 3,3 V/5 V

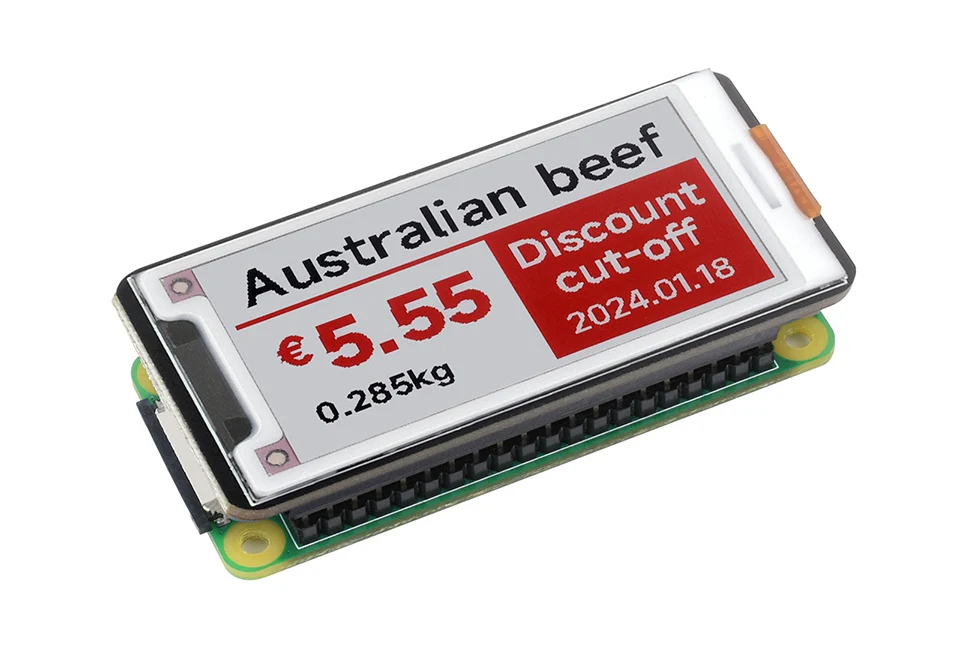

Adecuado para etiquetas de precios, etiquetas de activos/equipos, etiquetas de estantes, etiquetas de nombres de conferencias...
Apper electrónico (B) de 2,15 pulgadas con placa controladora
SOMBRERO de papel electrónico de 2,15 pulgadas+ (B)
Haga clic aquí para comprar
Sombrero universal del controlador del panel crudo del papel electrónico
SOMBRERO del controlador de papel electrónico
Haga clic aquí para comprar
Papel electrónico de 2,15 pulgadas (B)
SOMBRERO de papel electrónico de 2,15 pulgadas+ (B)
WIKI:
* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.
Contenido del paquete
Peso:0,004 kg
Papel electrónico de 2,15 pulgadas (B)
Papel electrónico de 2,15 pulgadas (B) x1
SOMBRERO de papel electrónico de 2,15 pulgadas+ (B)
SOMBRERO de papel electrónico de 2,15 pulgadas+ (B) x1
Cable GH1.25 de 9 pines x1
Paquete de tornillos x1
