Color
Descripción
baja potencia, amplio ángulo de visión, efecto similar al papel sin electricidad
Ideal para etiquetas de precios, etiquetas de estantes, instrumentos industriales...
Nota: la placa del controlador es opcional; consulte el contenido del paquete para obtener la lista detallada de piezasTamaño
1.54″Resolución
200×200Ángulo de visión
170°Color de la pantalla
Rojo/Amarillo/Negro/BlancoEscala de grises
2Comunicación
SPIPanel de visualización
Papel electrónicoExperiencia
similar al papelMedio ambiente
Se requiere luz ambientalTipo de pantalla
Pasivamente reflectante

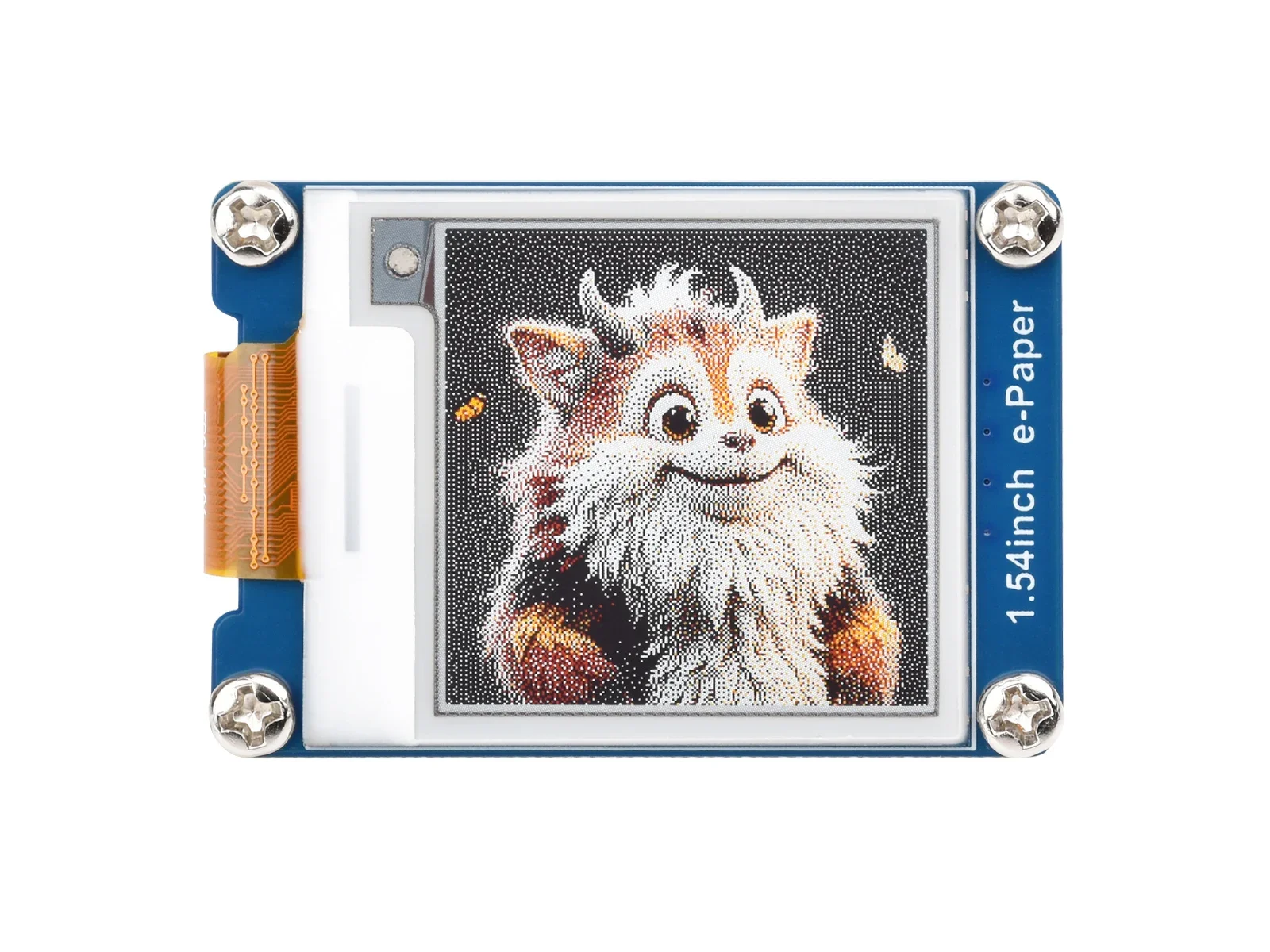

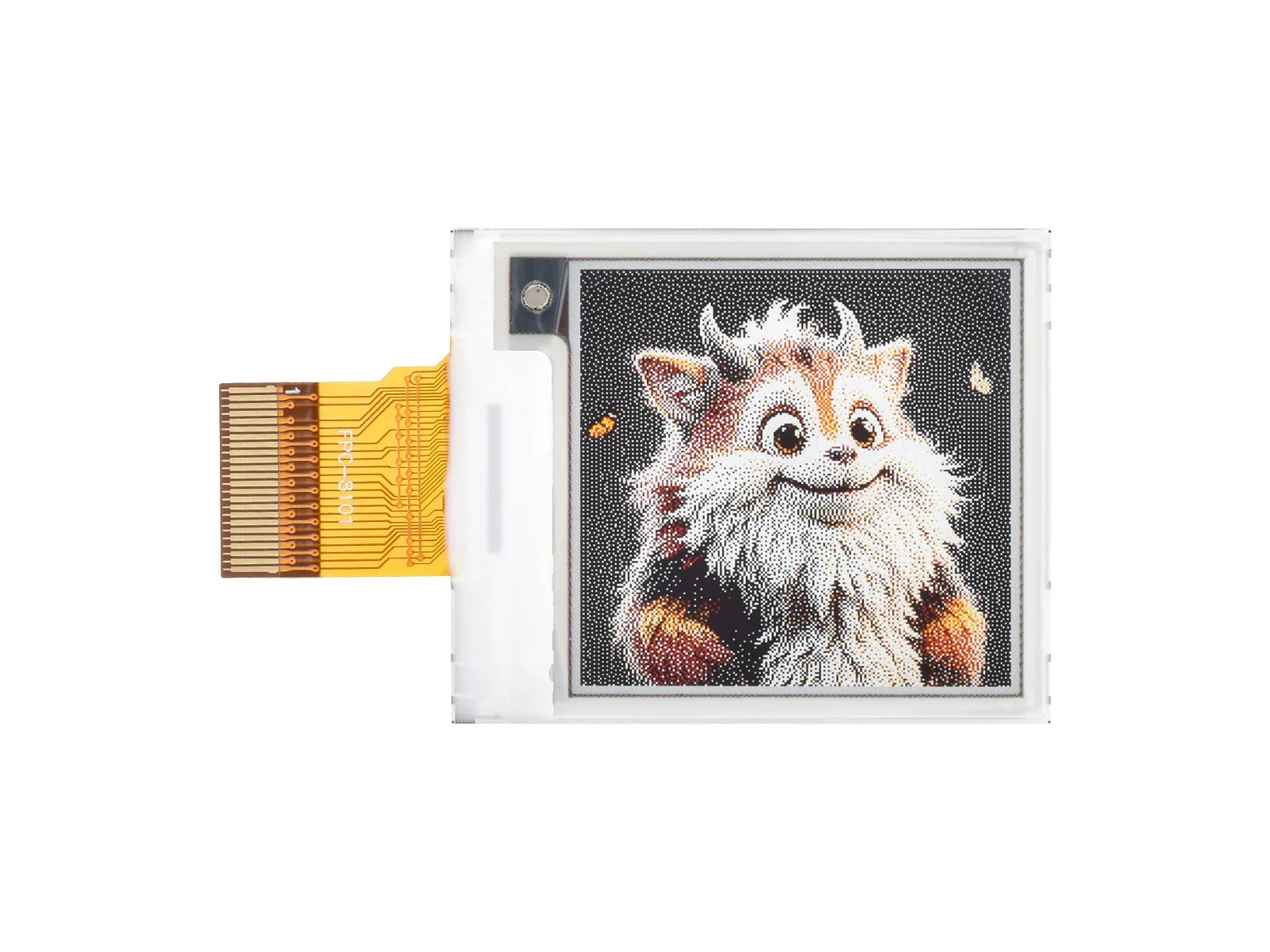

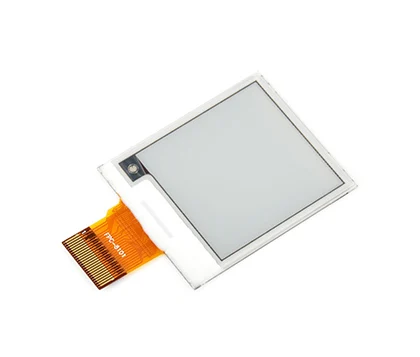

Papel electrónico de 1,54 pulgadas (G)

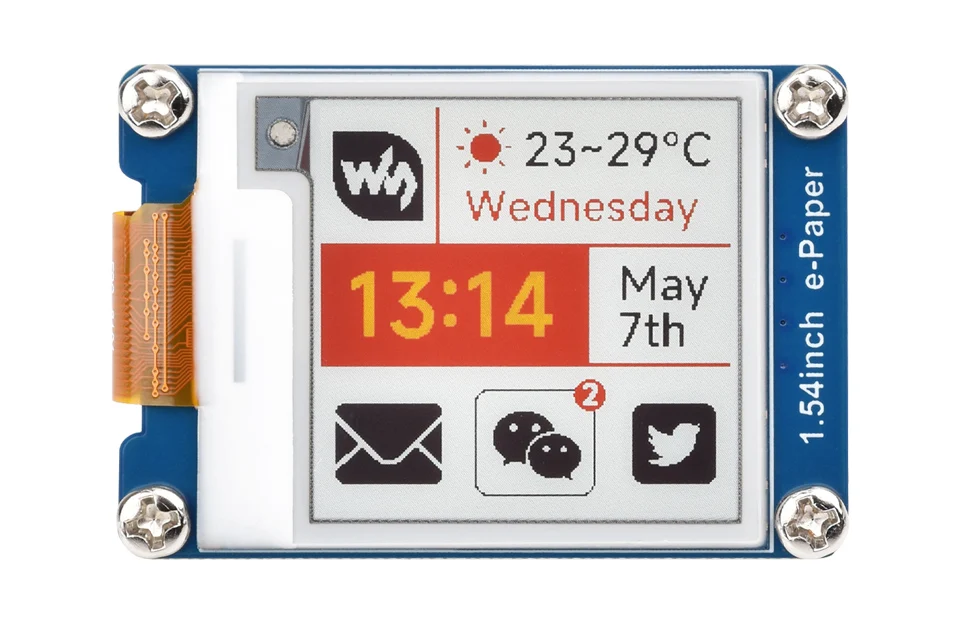

Módulo de papel electrónico de 1,54 pulgadas (G)
Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga
Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar
Viene con recursos de desarrollo en línea y manual (diagrama de circuito de la placa del controlador, ejemplos para Raspberry Pi/Jetson Nano/Arduino)
Adaptación de la interfaz SPI para conectarse con placas controladoras como Raspberry Pi/Jetson Nano/Arduino, etc.

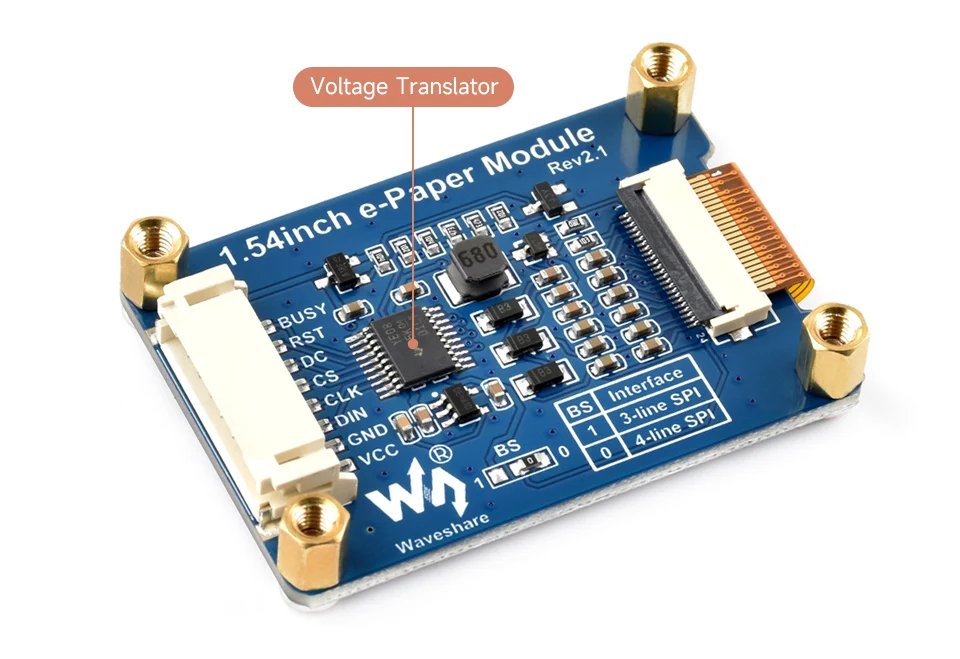

Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V
voltaje de operación
Pantalla sin procesar: 3,3 V
color de visualización
Rojo/Amarillo/Negro/Blanco
con placa controladora: 3,3 V/5 V
interfaz
SPI de 3 hilos, SPI de 4 hilos
escala de grises
2
dimensiones del contorno

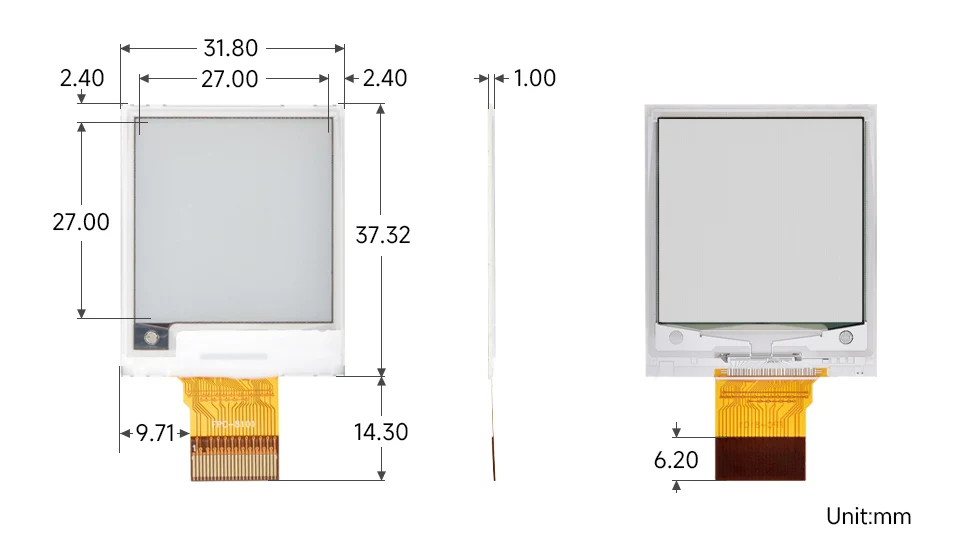

Pantalla cruda: 37,32 × 31,8 × 1,00 mm
tiempo de actualización rápido
15s

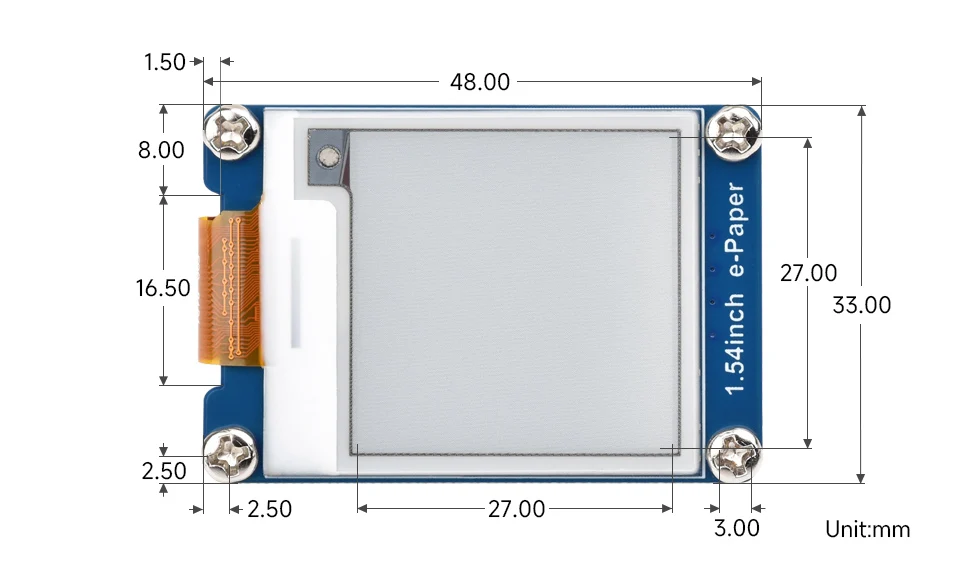

con placa controladora: 48,00 × 33,00 mm
tiempo de actualización completo
20s
tamaño de la pantalla
27,0 × 27,0 mm
poder de actualización
30 mW
PUNTADA DE PUNTO
0,135 × 0,135 mm
corriente de espera
0,01uA (casi ninguno)
RESOLUCIÓN
200 × 200 píxeles
ángulo de visión
170°

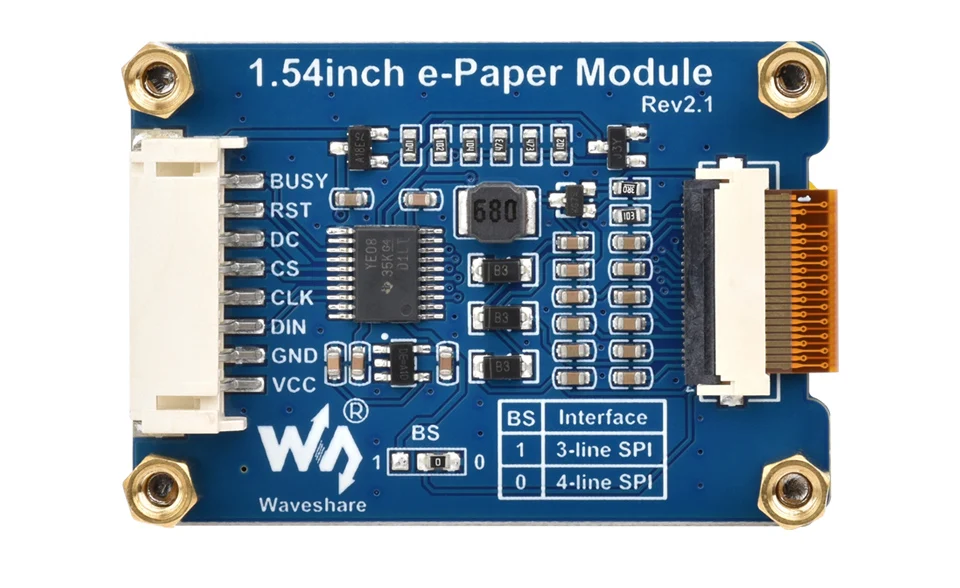

Interfaz de control SPI integrada, para uso con placas controladoras como Raspberry Pi/Jetson Nano/Arduino
VCC
Alimentación (entrada de 3,3 V/5 V)
TIÑO
Tierra
DIN
Pin SPI MOSI
CLK
Pin SPI SCK
CS
Selección de chip SPI, baja actividad
CC
Selección de datos/comando (alto para datos, bajo para comando)
RST
Restablecimiento externo, bajo activo
BUSIO
Pin de salida de estado ocupado
Compatible con MCU de 3,3 V/5 V
Sombrero universal del controlador del panel crudo del papel electrónico
SOMBRERO del controlador de papel electrónico
Placa controladora de panel crudo e-Paper universal, WiFi ESP32/Bluetooth inalámbrico
Placa controladora e-Paper ESP32
Placa controladora de panel crudo de papel electrónico universal, WiFi inalámbrico ESP8266
Placa controladora e-Paper ESP8266
Escudo universal del controlador del panel crudo del papel electrónico para Arduino/NUCLEO
Escudo de papel electrónico
Adecuado para etiquetas de precios, etiquetas de activos/equipos, etiquetas de estantes, etiquetas de nombres de conferencias...
Papel electrónico de 1,54 pulgadas (G)
Módulo de papel electrónico de 1,54 pulgadas (G)
WIKI:
* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.
Contenido del paquete
Peso:0,019 kg

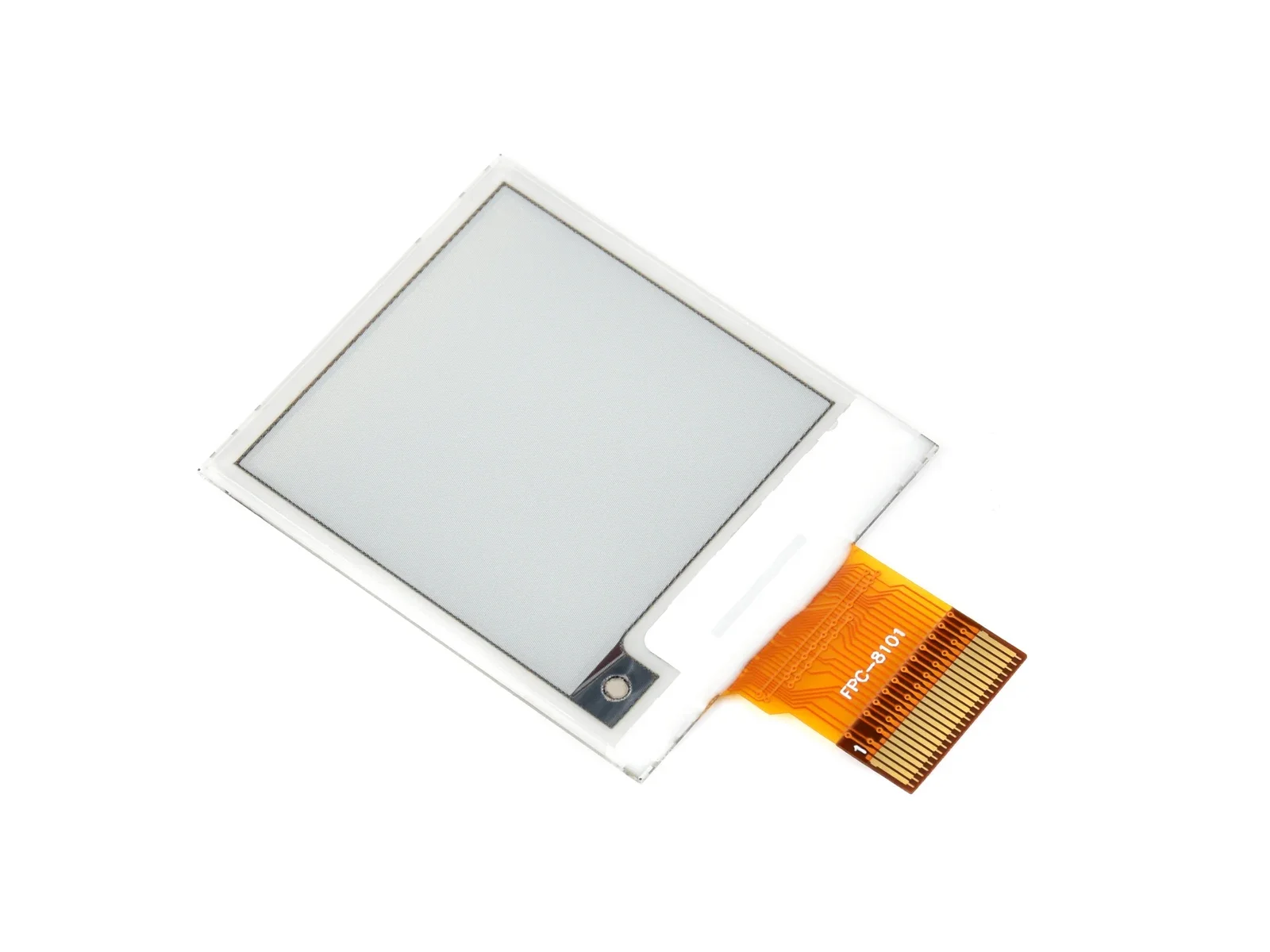

Papel electrónico de 1,54 pulgadas (G)
Papel electrónico de 1,54 pulgadas (G) x1
Módulo de papel electrónico de 1,54 pulgadas (G)
Módulo de papel electrónico de 1,54 pulgadas (G) x1
Cable PH2.0 de 8 pines x1
