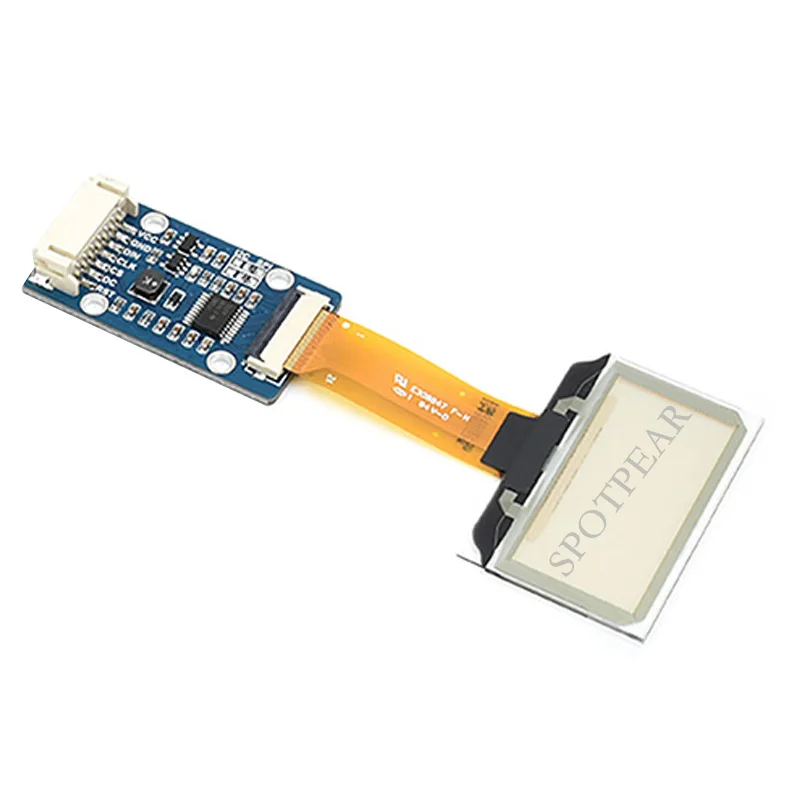

Pantalla OLED azul transparente de 1,51 pulgadas, interfaz SPI/I2C para Arduino Raspberry Pi STM32, 128x64

Características

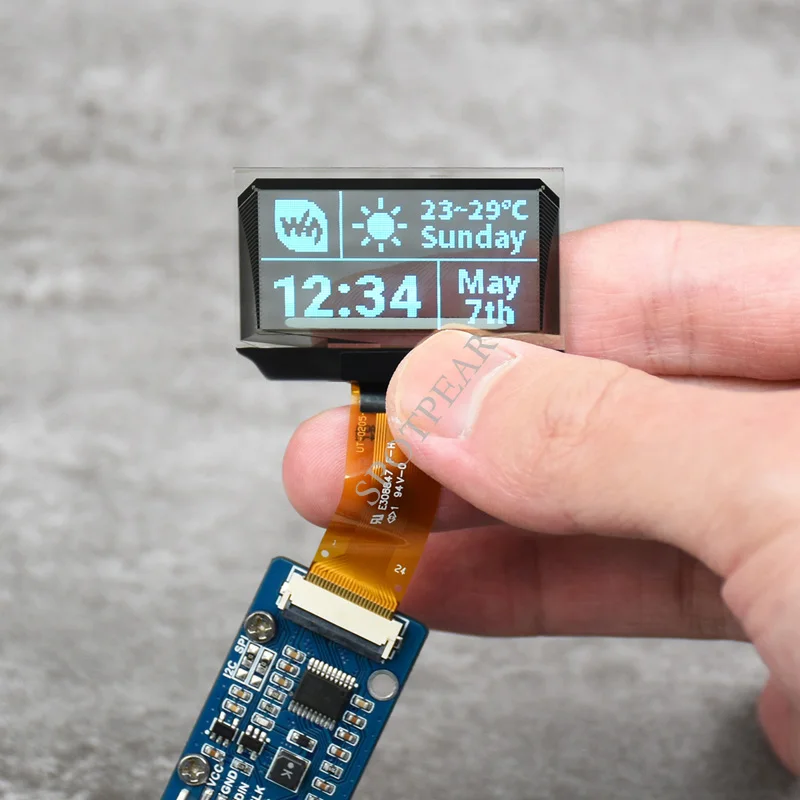

• Pantalla OLED transparente, ángulo de visión completo

• Se adoptan interfaces SPI e I2C de cuatro hilos, que tienen buena compatibilidad y alta velocidad de transmisión.

• Manuales de datos de apoyo completos (programas de muestra como Raspberry Pi/Arduino/STM32)

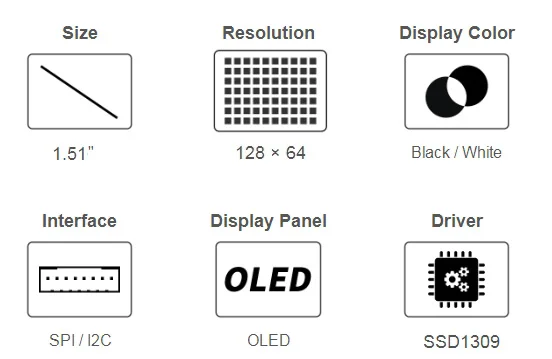

Especificaciones

• Voltaje de funcionamiento: 5V/3,3 V

• Interfaz de comunicación: SPI/I2C

• Chip de control: SSD1309

• Resolución: 128 × 64

• Tamaño de la pantalla: 35,05 × 15,32 (mm)
• Tamaño del píxel: 0.254 × 0.254(mm)
• Tamaño del tablero principal: 41 × 22,5 (mm)
• Color: azul claro

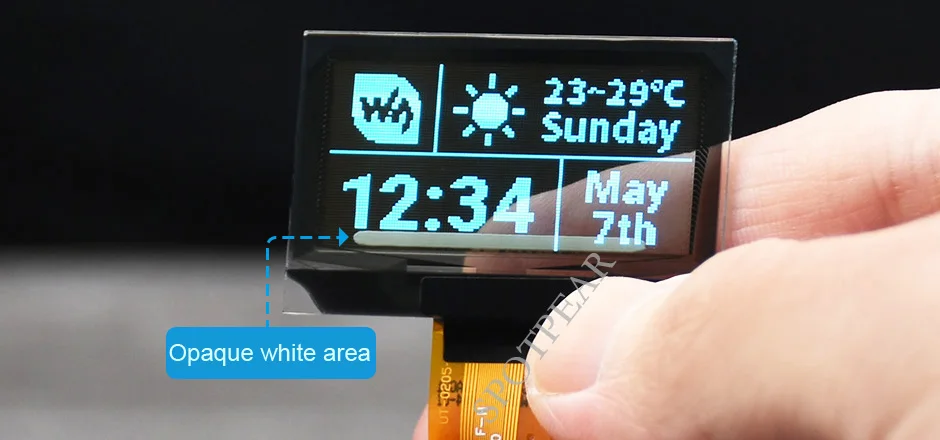

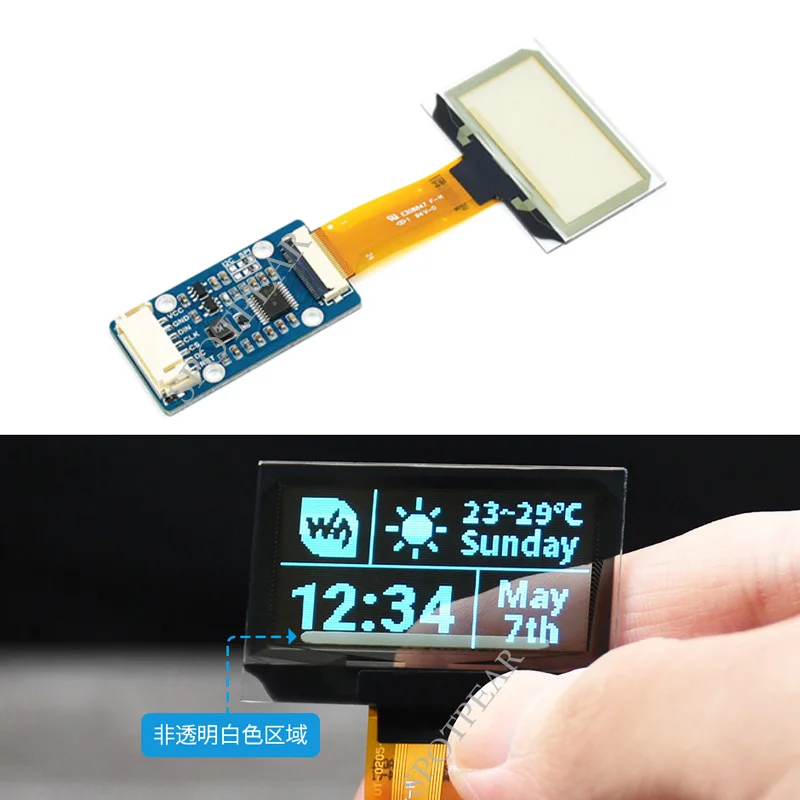

* Hay un área blanca no transparente en el lado del cable plano, pero se puede mostrar.

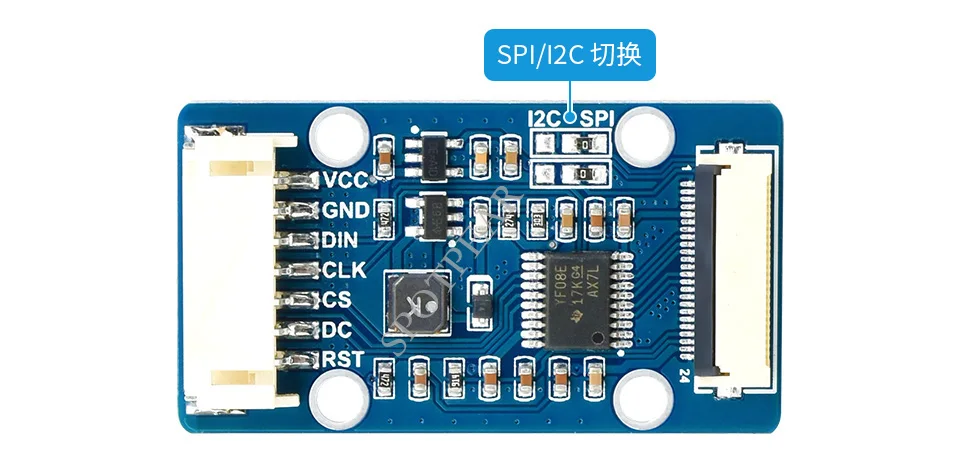

Interruptor de interfaz de control SPI e I2C

Accesible Raspberry Pi / Arduino / STM32 y otras placas de control principales

VCC

Potencia (entrada 3,3 V/5V)

GND

Suelo

DIN

Entrada DE DATOS SPI / I2C

CLK

Entrada de reloj SPI / I2C

CS

Selección de CHIP, baja actividad

CC

Datos/Comando, nivel bajo indica Comando, nivel alto indica datos

RST

Reinicio, baja actividad

Conexión de hardware

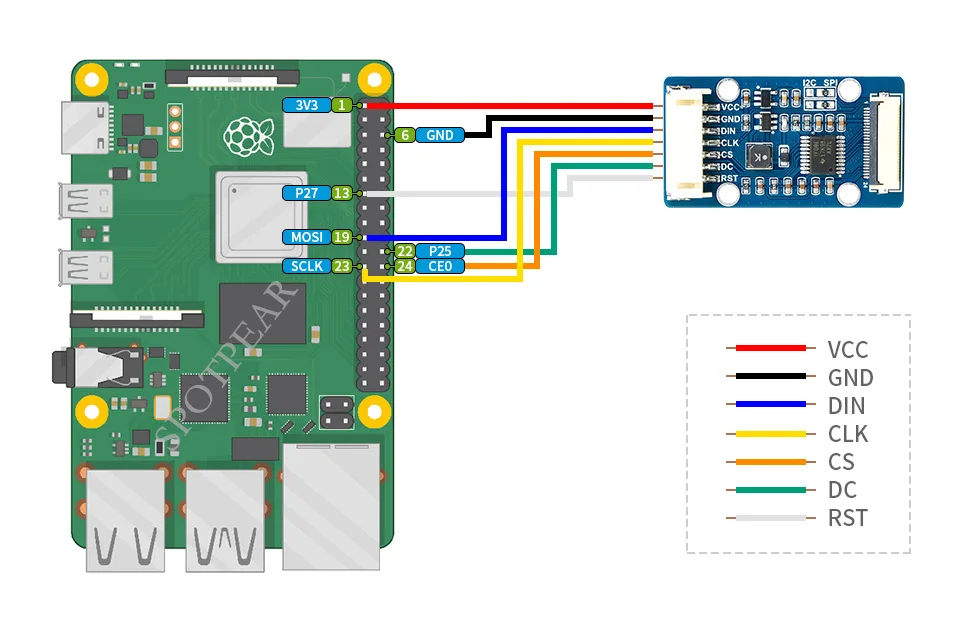

Conexión con Raspberry Pi

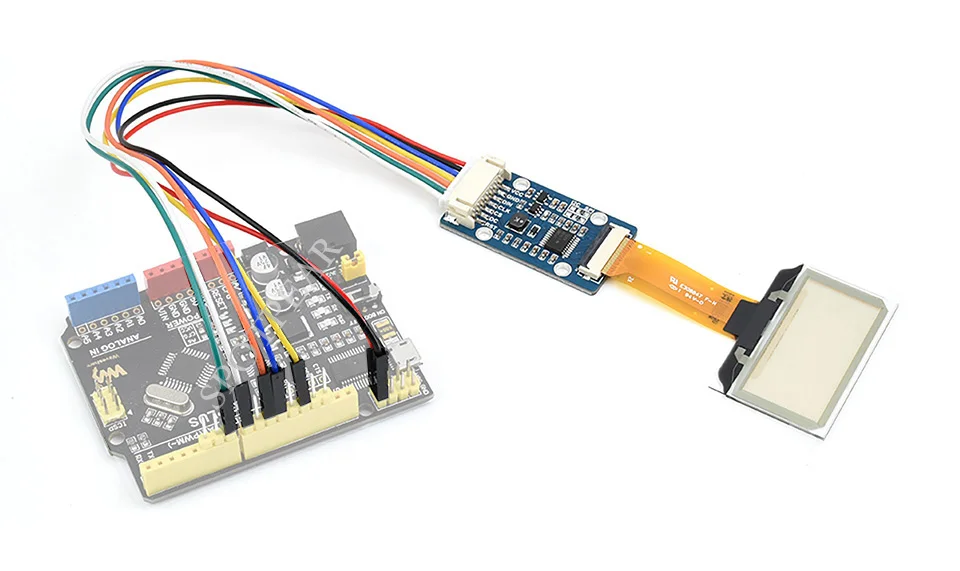

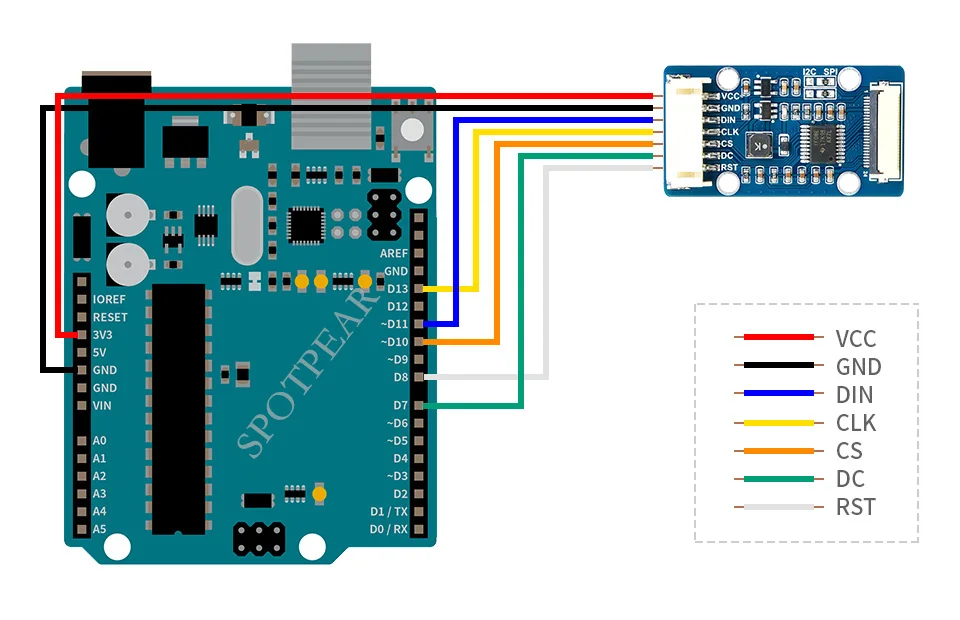

Conexión con placa Arduino

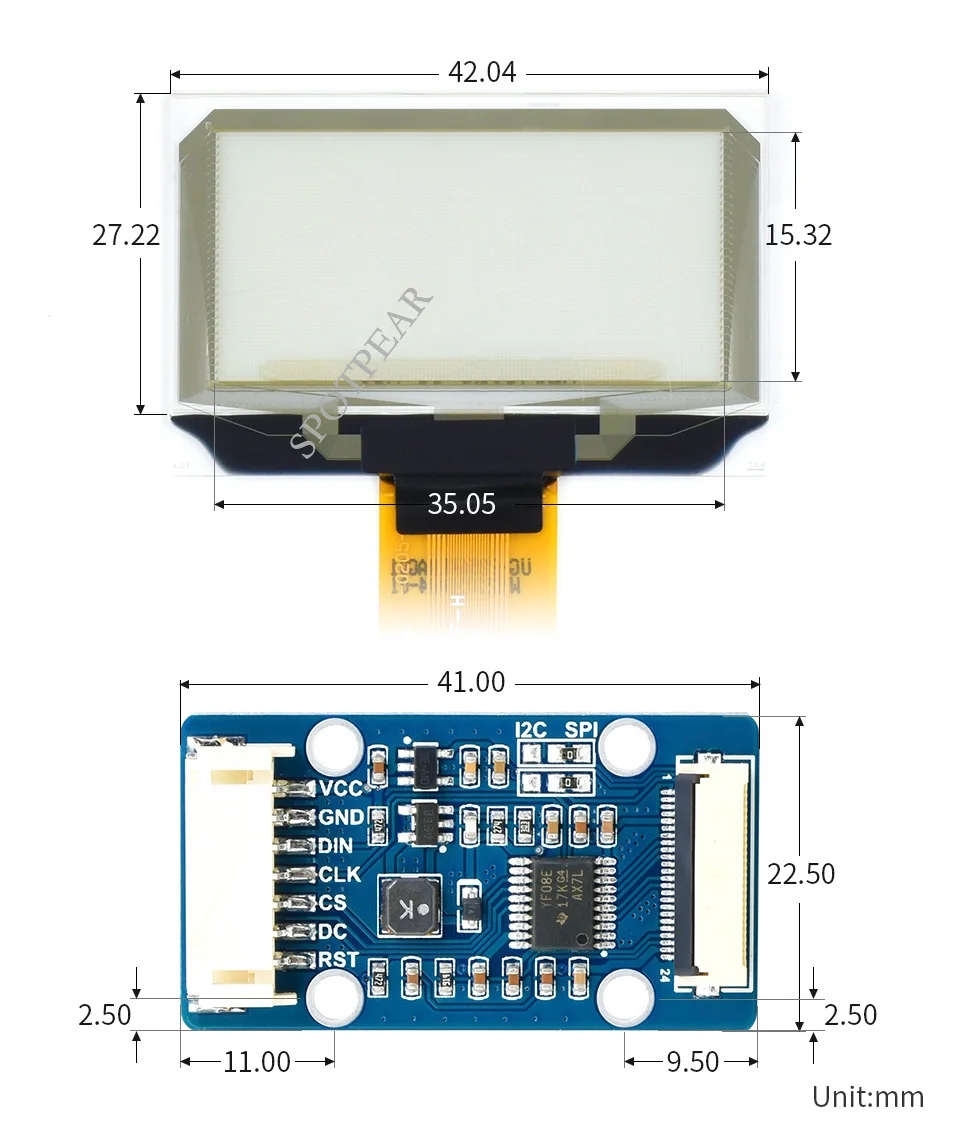

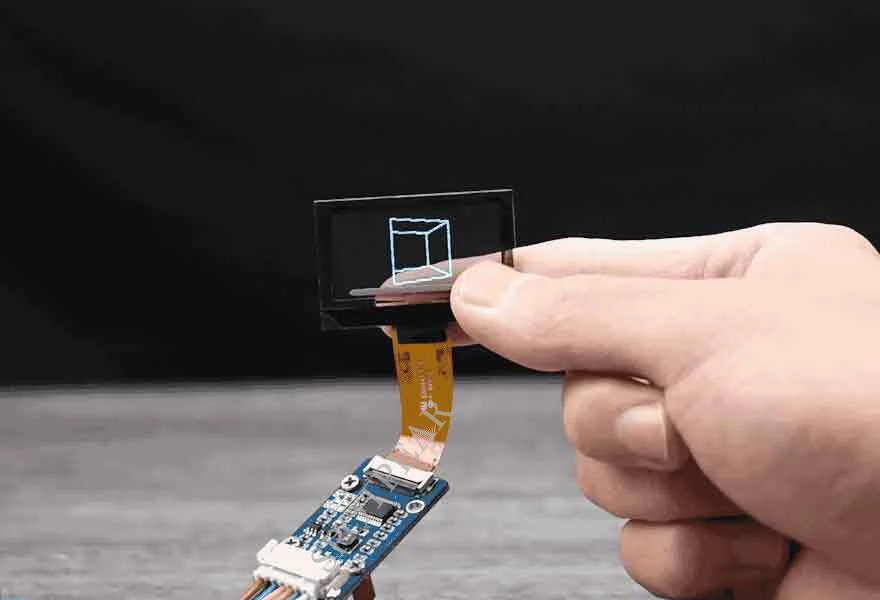

Ejemplos de uso Dimensiones del contorno

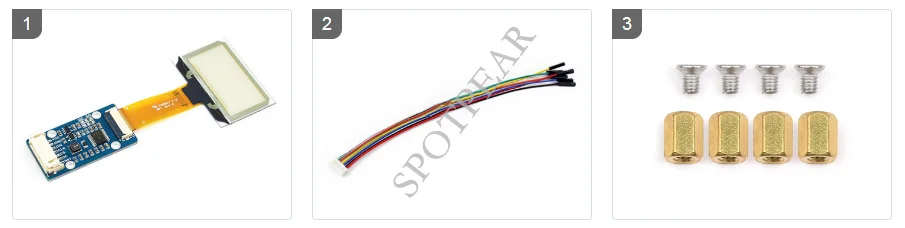

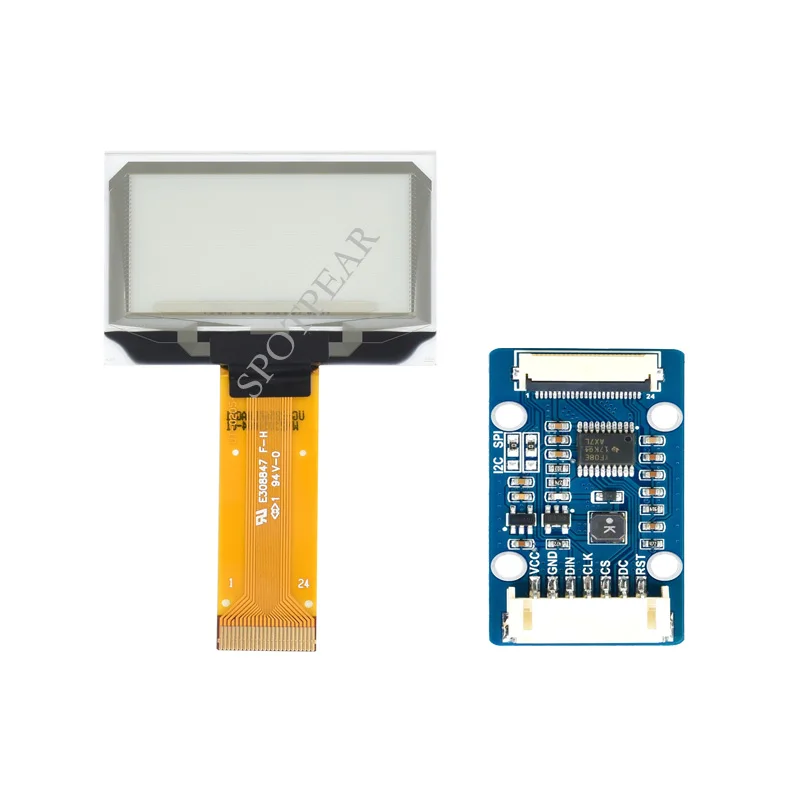

1. 1,51 pulgadas transparente OLED × 1

2. PH2.0 7 pines Cable× 1

3. Tornillo × 1
