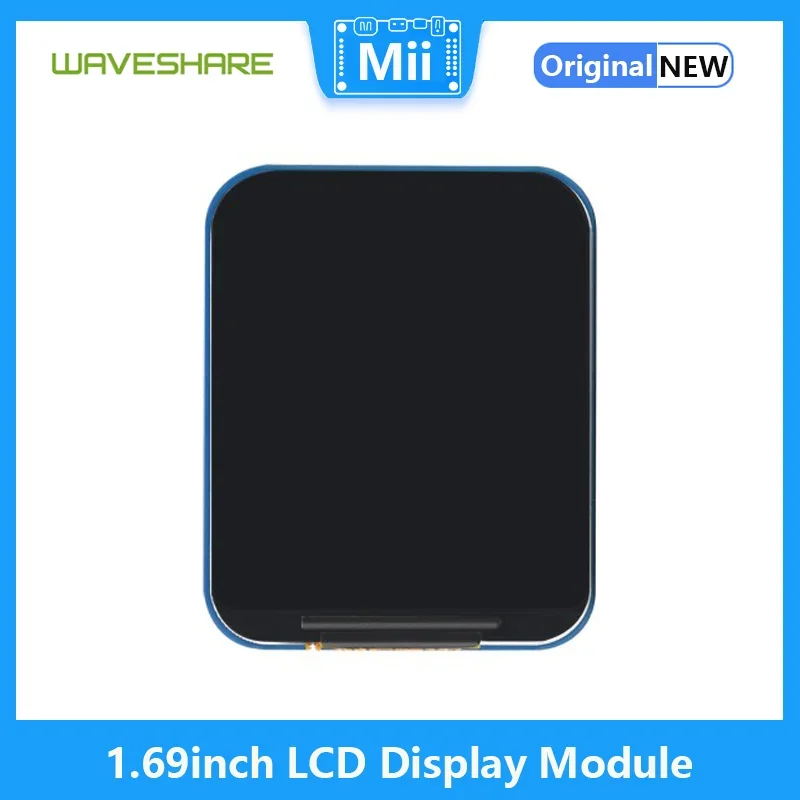

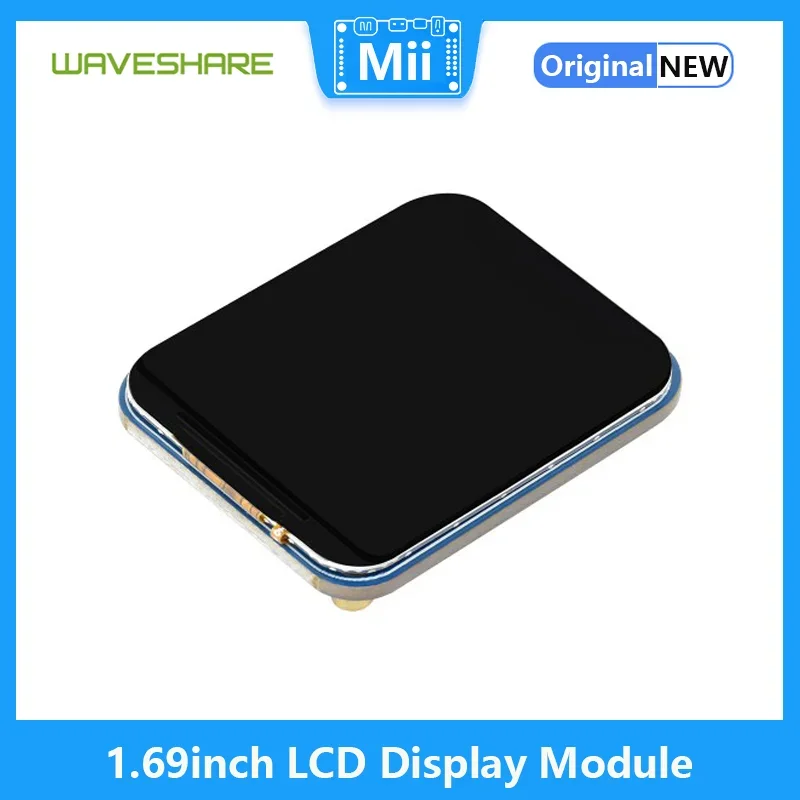

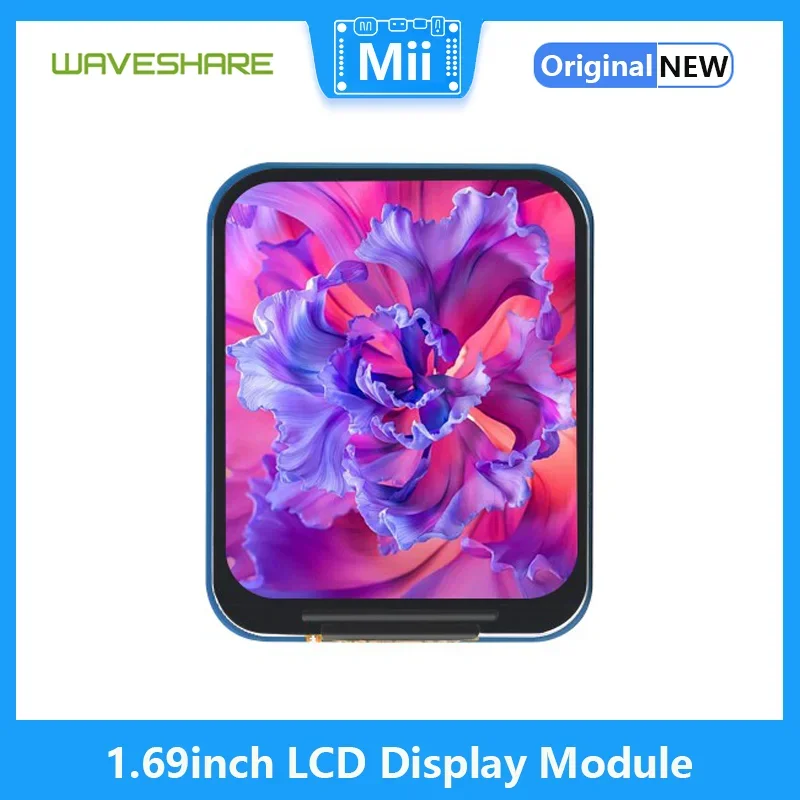

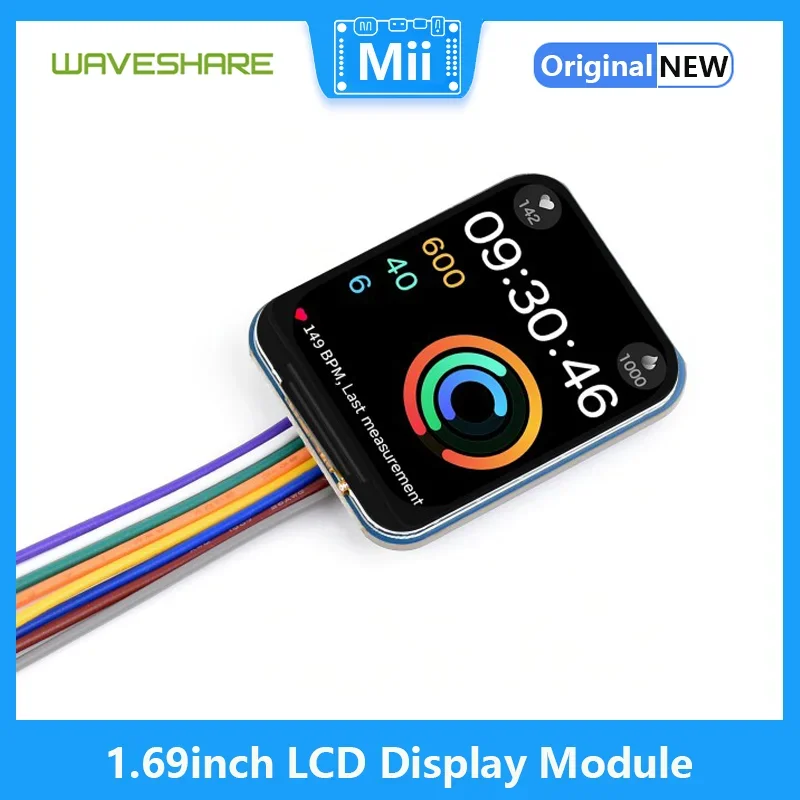

Pantalla LCD Raspberry Pi Módulo de pantalla LCD de 1,69 pulgadas, resolución 240 × 280, interfaz SPI, IPS, 262K colores

Chip controlador ST7789V2 integrado, que utiliza interfaz SPI

Viene con ejemplos de Raspberry Pi, Arduino, STM32, etc.

• Tamaño1.69"

• Resolución240×280

• Color de la pantalla262K

• InterfazSPI

• Panel de visualizaciónIPS

• conductorST7789V2

Tensión de OPERACIÓN

3,3 V/5 V

RESOLUCIÓN

240 × 280 píxeles

INTERFAZ DE COMUNICACIÓN

SPI de 4 hilos

TAMAÑO DE LA PANTALLA

27,97 × 32,63 mm

PANEL DE EXIBICIÓN

IPS

TAMAÑO DEL PIJEL

0,11655 × 0,11655 mm

CONDUCTOR

ST7789V2

TAMAÑO DEL MÓDULO

31,50 × 39,00 mm

Compatible con entrada de alimentación de 3,3 V/5 V

Para uso con placas controladoras como Raspberry Pi/Arduino/STM32

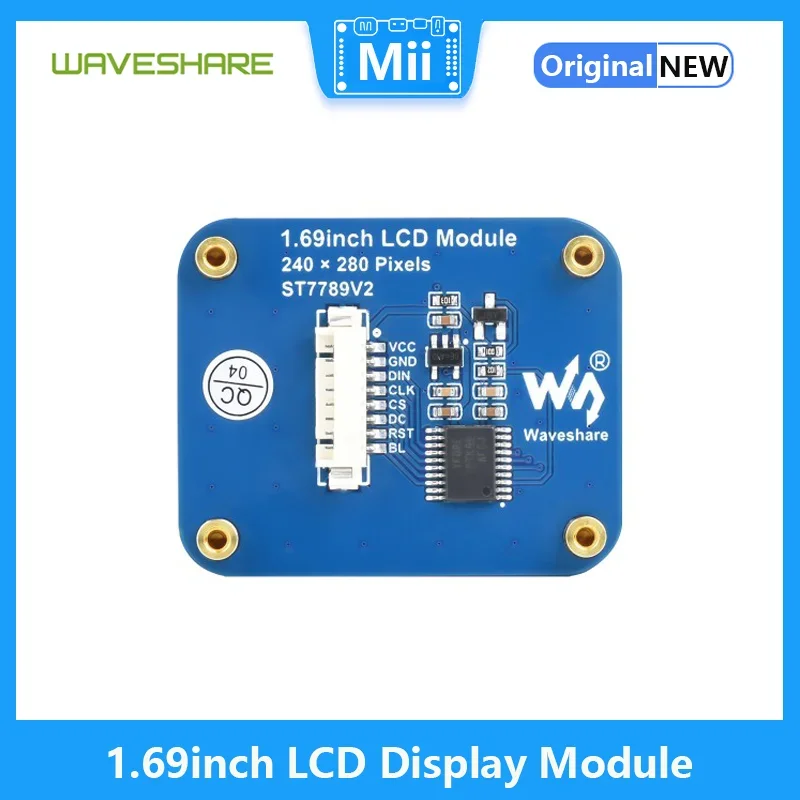

VCC

Alimentación (entrada de 3,3 V/5 V)

TIÑO

Tierra

DIN

Entrada de datos SPI

CLK

Entrada de reloj SPI

CS

Selección de chip, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecer, bajo activo

BL

Retroiluminación

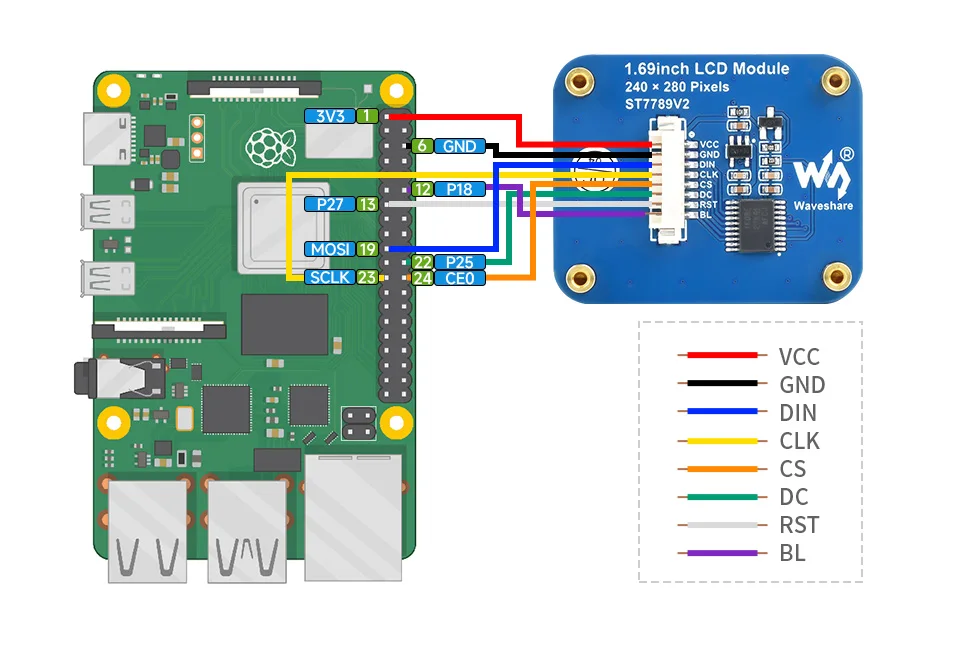

Conexión con Raspberry Pi

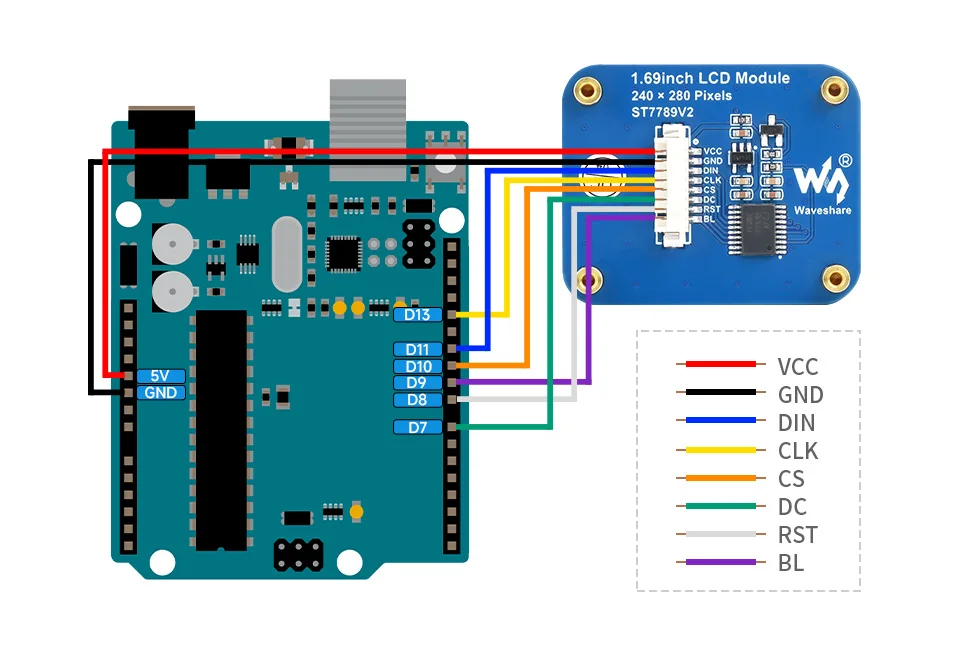

Conexión con placa Arduino

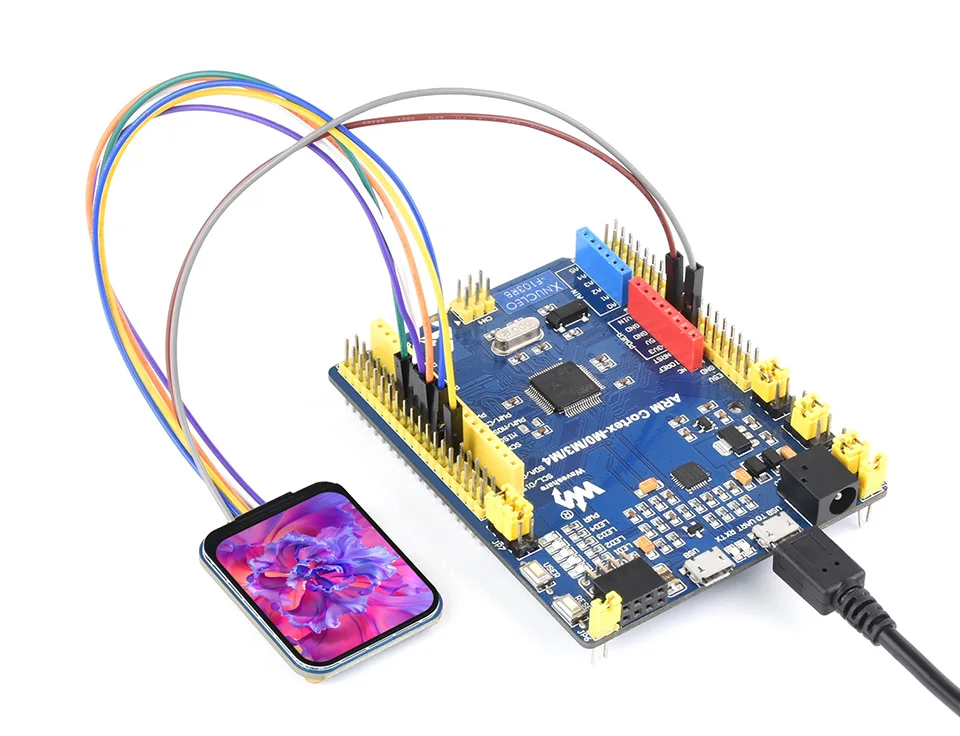

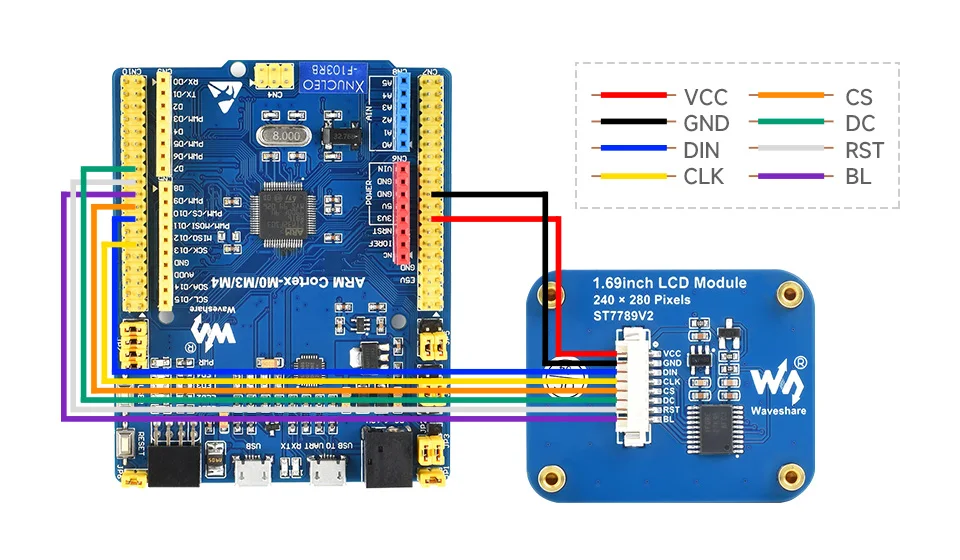

Conexión con STM32
