Descripción
Descripción
Se trata de una nueva plataforma Home-Cloud basada en la misma CPU ARM QUE LA DE LA ODROID-C4. Adoptamos un procesador Quad Core de 1,8 Ghz de 12nm fabricado energéticamente eficiente con RAM DDR4 de 4GB más rápido. Un chip flash SPI de 16MiB existe en la placa para la útil función Petitboot.
Información técnica en WiKi:
El producto de esta página no incluye OLED
Adoptamos un procesador Quad Core de 1,8 Ghz de 12nm fabricado energéticamente eficiente con RAM DDR4 de 4GB más rápido. Un chip flash SPI de 16MiB existe en la placa para la útil función Petitboot.
Decidimos dejar de usar soluciones de puente USB3.0 a SATA (peculiaridades, capa IO adicional, etc.) para el ODROID HC4. Por lo tanto, estamos utilizando soluciones de puente directo PCIe a SATA más nativas y confiables. Al hacerlo, la placa HC4 proporciona dos bases de almacenamiento SATA.

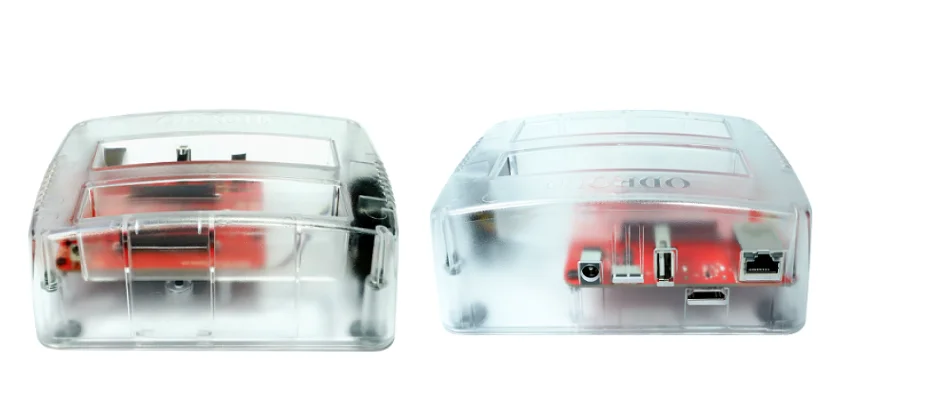

Un conector de alimentación de CC de 5,5mm, una ranura micro-SD compatible con el, USB 2,0, HDMI 2,0 y un puerto 1GbE están disponibles en la parte posterior de la carcasa transparente.

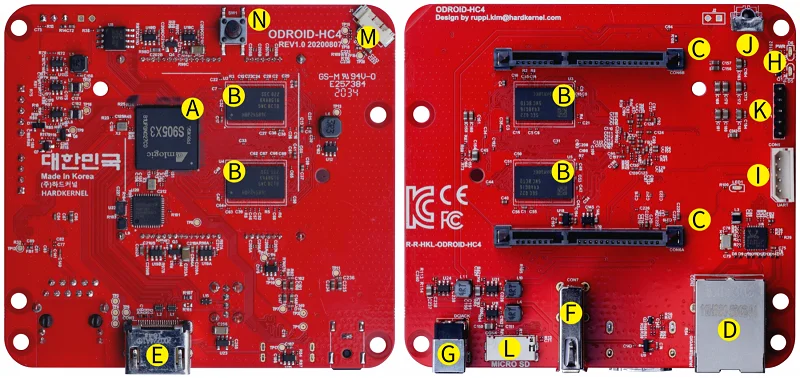

Una CPU (Amlogic S905X3)
Memoria B DDR4 (4GiB)
C 2x puertos SATA
D 1 puerto Ethernet RJ45 (10/100/1000)
E 1x HDMI 2,0
F 1x puerto host USB 2,0
G 1x toma de corriente CC (diámetro exterior: 5,5mm, diámetro interior 2,1mm)
Indicadores LED del sistema H 2x
I 1x UART para consola de sistema
J 1x receptor IR
K 5x pines GPIO (para pantalla OLED opcional)
L 1x ranura Micro SD
M 1x Ventilador de refrigeración
N 1x Interruptor de arranque
Factor de forma de la tostadora ODROID HC4
Acepta 2 discos mecánicos o SSD de 3,5 ”o 2 de 2,5”. Obviamente, también puede usar una mecánica y un SSD. Vea los dos ejemplos que se muestran a continuación. Gracias a Linux LVM o mdadm puede combinar dos discos en RAID 0, RAID 1 u optimizar IO con un disco grande usando una unidad mecánica y un SSD para el almacenamiento en caché del disco (LVM, bcache, etc).

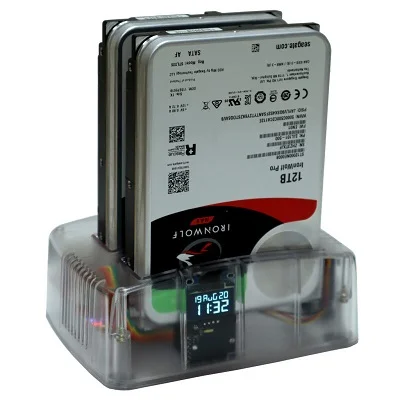

Dos discos duros de alto rendimiento de 12TB EN EL HC4

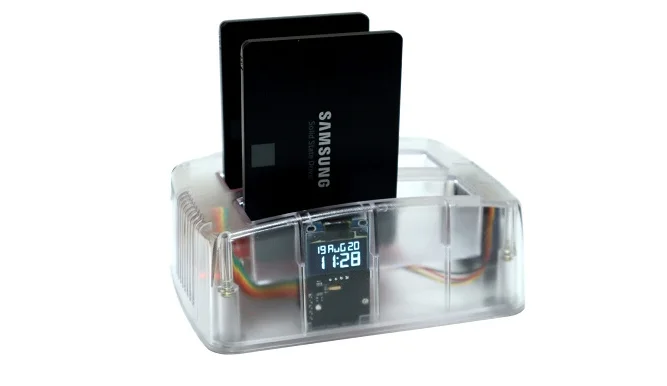

Dos SSD Samsung EN EL HC4

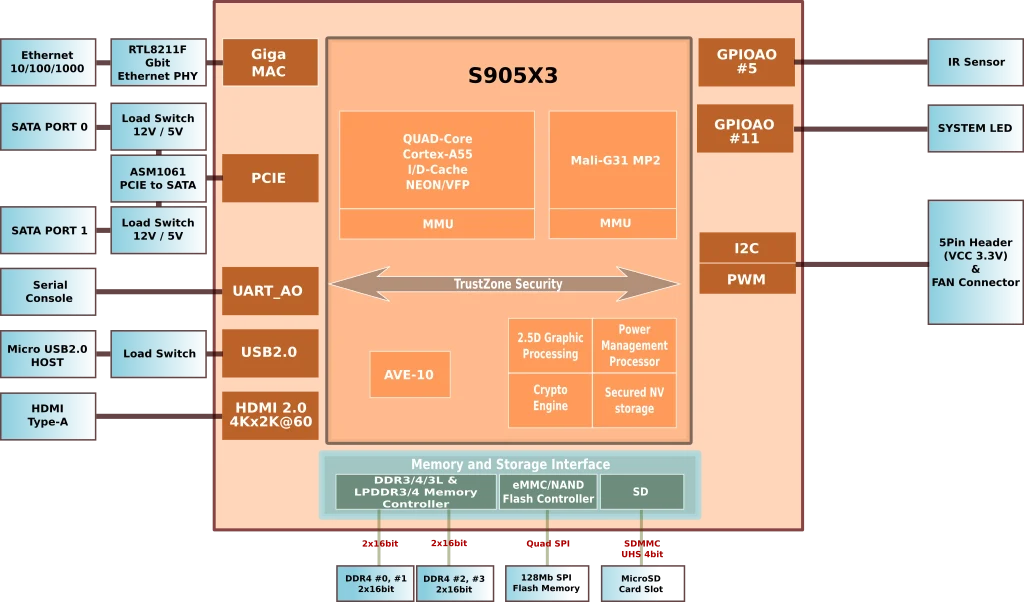

Diagrama de bloques

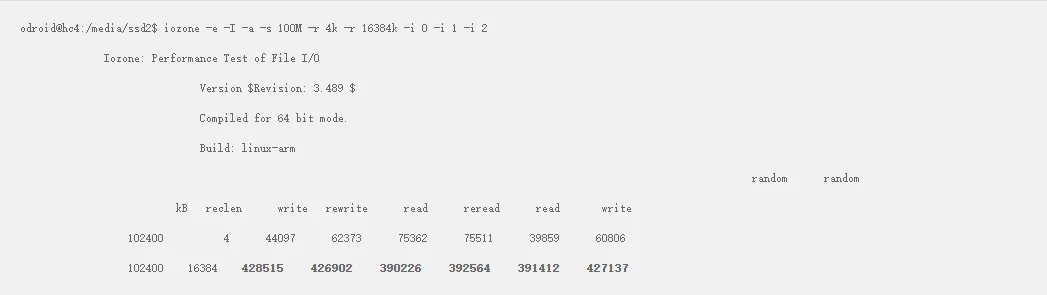

Rendimiento de la interfaz SATA
Conectamos un SSD SATA a la plataforma HC4 y medimos el rendimiento de IO de almacenamiento. Podríamos observar una velocidad de transferencia de 390 ~ 420 MB/s que no está saturada al nivel máximo ~ 500 MB/s, lo cual es bastante bueno para muchas aplicaciones.
Rendimiento de transferencia de archivos de red SMB/CIFS a través de la conexión Ethernet Gbit

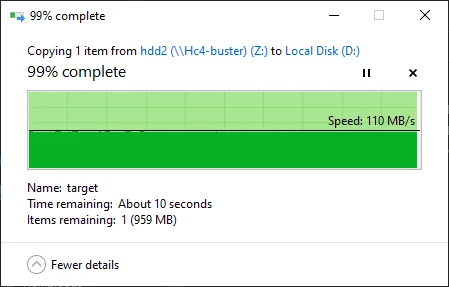

Como se muestra a continuación, el cliente del sistema operativo Windows muestra una velocidad de transferencia de más de 100 MB/s sostenible cuando descargamos/subimos archivos grandes.
Descargando
Cargar

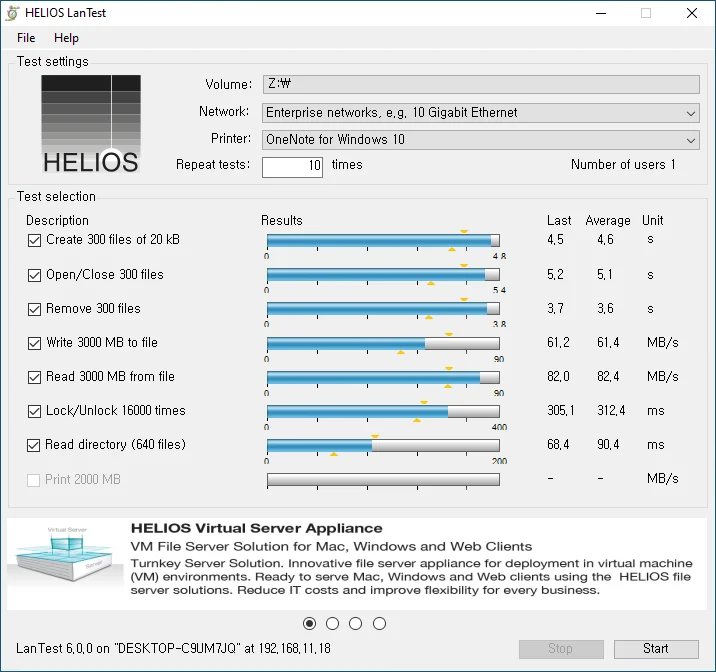

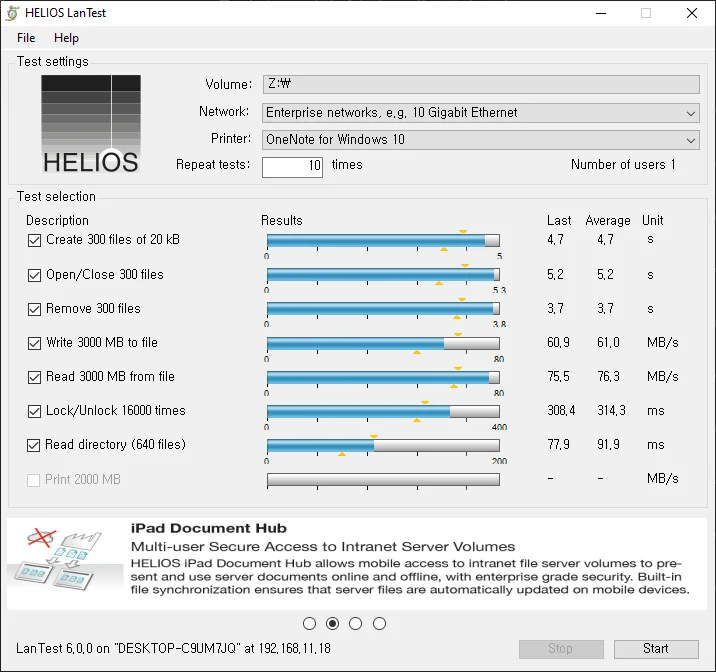

Resultado DE LA PRUEBA Helios LAN
Samsung 860 EVO 250GB SSD
Seagate Barracuda 2TB HDD (ST2000DM006)

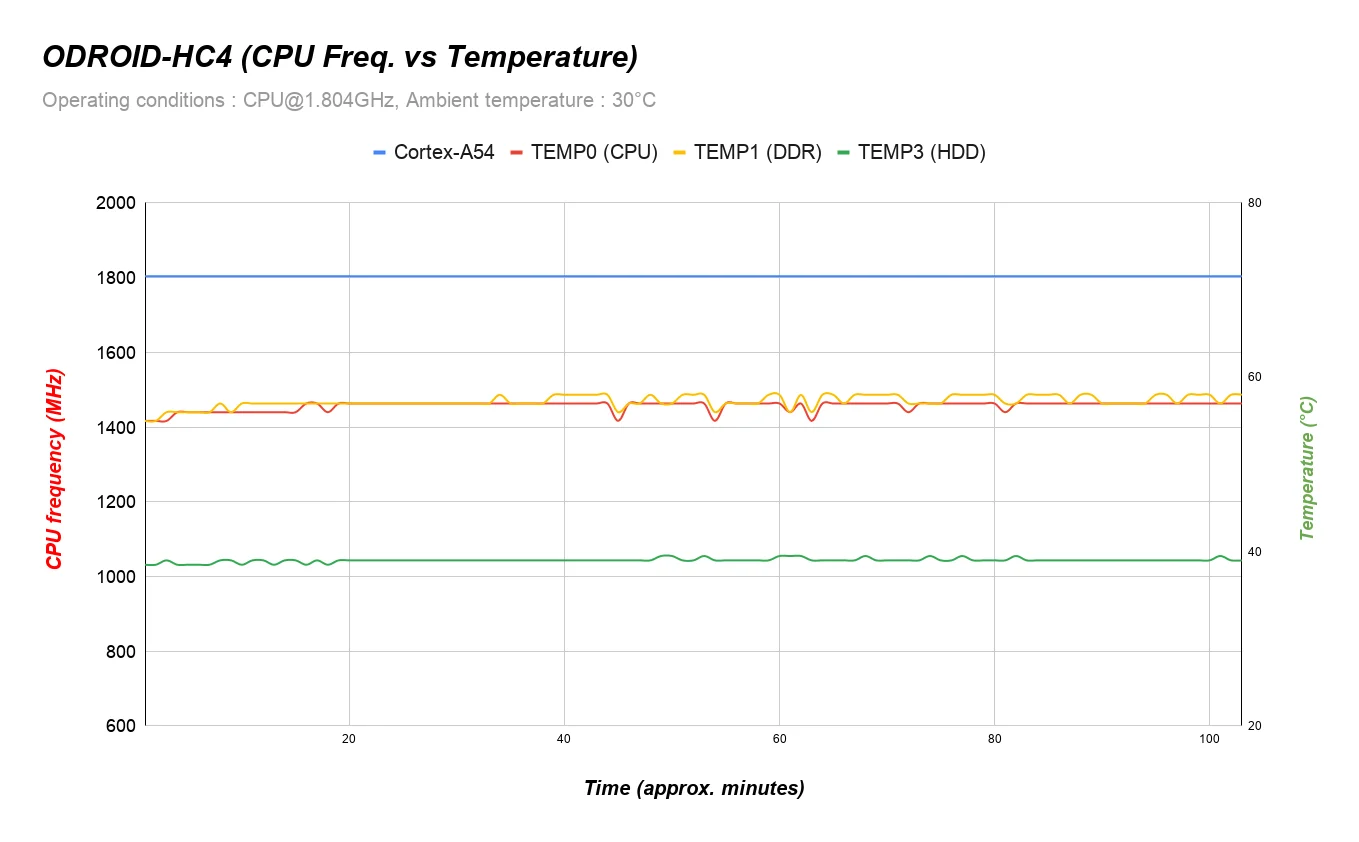

Características térmicas
La temperatura del SoC fue de alrededor de 50 ~ 60 °C con cargas de cálculo muy pesadas, mientras que la temperatura de la cámara se estableció en 30 °C. Hay un ventilador de refrigeración de 40mm en la carcasa y gestiona bien la temperatura SBC y La CPU funciona sin ningún estrangulamiento térmico.
Podríamos seguir leyendo la temperatura del HDD a través del comando smartctl y estaba alrededor de 40 °C con una prueba de rsync pesada continua entre dos HDD.

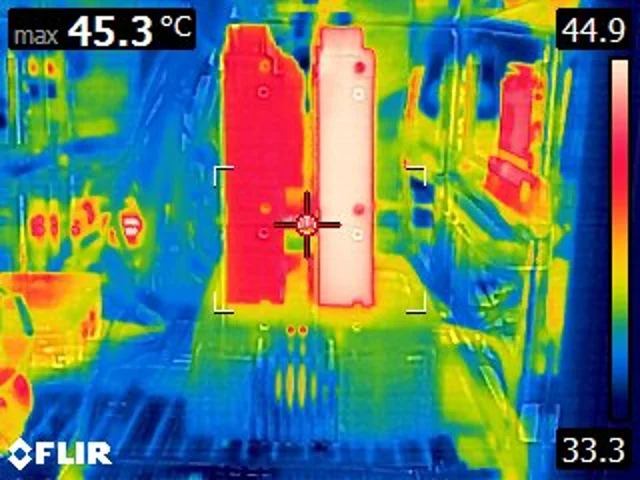

Termografía
Cuando la temperatura ambiente era de 33 °C, la temperatura de la superficie del HDD era de hasta 45 °C.
Una vez que usamos el mismo sistema a una temperatura ambiente normal de 25 °C, la superficie del HDD era inferior a 40 °C.

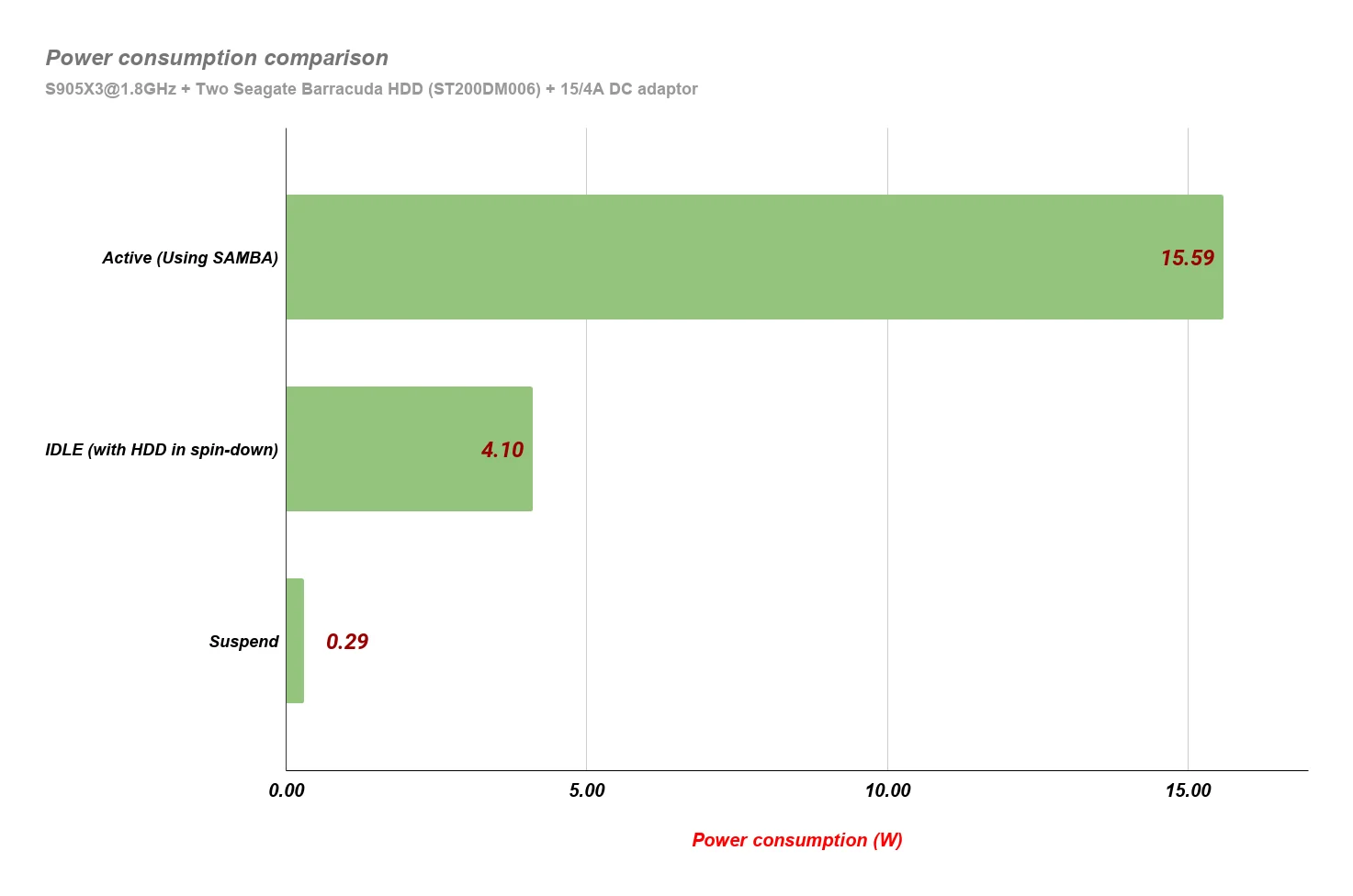

Consumo eléctrico
Nota 1: El consumo de energía de giro hacia abajo ST2000DM006 es de 0,75 W por HDD. Por lo tanto, el consumo de energía del modo inactivo HC4 es de aproximadamente 4W.
Nota 2: El consumo de energía en estado activo se prueba al copiar archivos enormes a través del servicio SAMBA.
Nota 3: Fuentes de activación para el modo de suspensión: Wake-on-LAN, receptor remoto IR y alarma RTC.
Soporte de software
Petitboot puede encontrar el sistema operativo en la tarjeta SD, El HDD o el SSD. Por lo tanto, incluso si no tiene una tarjeta SD pero tiene un HDD o SSD enchufado que tiene un sistema operativo instalado, Petitboot iniciará el HC4 utilizando el sistema operativo desde el HDD o SSD. El Sistema Operativo Debian/Ubuntu puede ejecutarse con la imagen preinstalada del sistema operativo Hardkernel o el instalador de Debian/Ubuntu Netboot que puede obtener en el Foro de ODROID.
Las versiones compatibles del kernel de Linux son:
4.9.230 o más reciente (versión de sistema operativo Hardkernel)
Núcleo principal 5,8 o más reciente (versión no oficial del Foro ODROID)
¡NOTA! Esas marcas se producen durante el proceso de moldeo por inyección, no son defectos ni daños.
