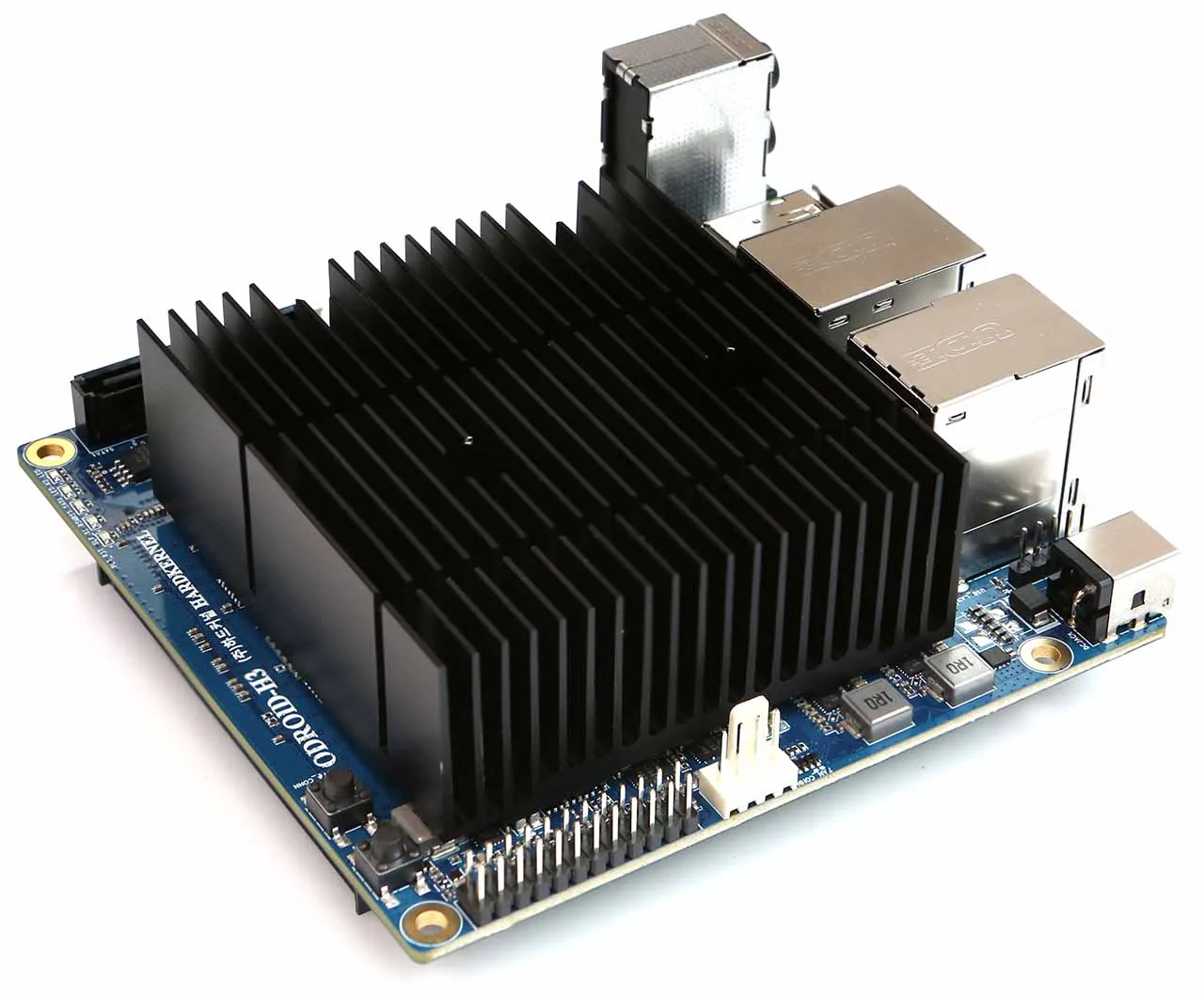

ODROID-H3+ x86 SBC - Intel N6005 Quad-Core (3.3GHz), 64GB DDR4, Dual 2.5GbE, M.2 NVMe, 2 × SATA, HDMI/DP

ODROID-H3+ tiene El mismo factor de forma y una eficiencia energética similar a su predecesor, el ODROID-H2+.Pero H3+ es más potente y ofrece un mayor rendimiento.

Con gran compatibilidad, una nueva computadora de placa única x86 de 64 bits con gran capacidad de memoria y puertos IO avanzados.

• Intel® Procesador Quad-Core Jasper Lake N6005 tiene un reloj base de 2 GHz y un reloj de refuerzo de 3,3 GHz con 1,5 MB Caché L2 y 4MB L3 mediante un proceso de 10 nm.
• Hasta 64 GB de memoria DDR4 PC4-23400 de doble canal (2933MT/s)
• Dos ranuras SO-DIMM, hasta 32 GB por ranura
• PCIe 3.0 x 4 carriles para un almacenamiento NVMe M.2
• 2 puertos Ethernet de 2,5 Gbit
• 2 puertos SATA 3.0
• Acelerador SSE4.2 (SMM, FPU, NX, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AES)
• Gráficos Intel UHD 32 EUs Turbo 900MHz
• Salidas de vídeo múltiples HDMI 2.0 y DP 1.2

• Un configurable Modo de rendimiento ilimitado permitiendo que la CPU funcione en modo turbo boost sostenido.

• Se incluye batería de respaldo RTC/BIOS

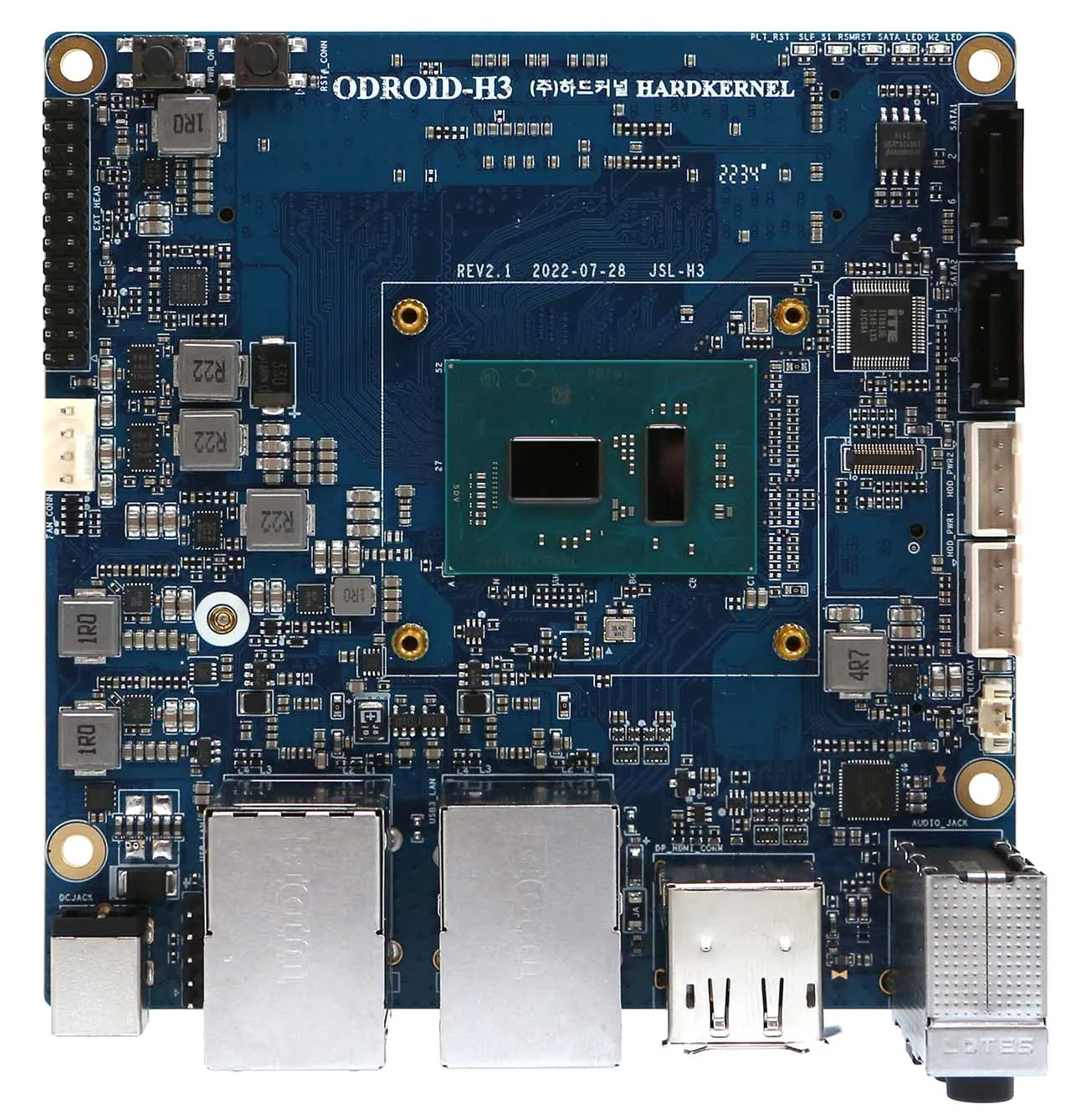

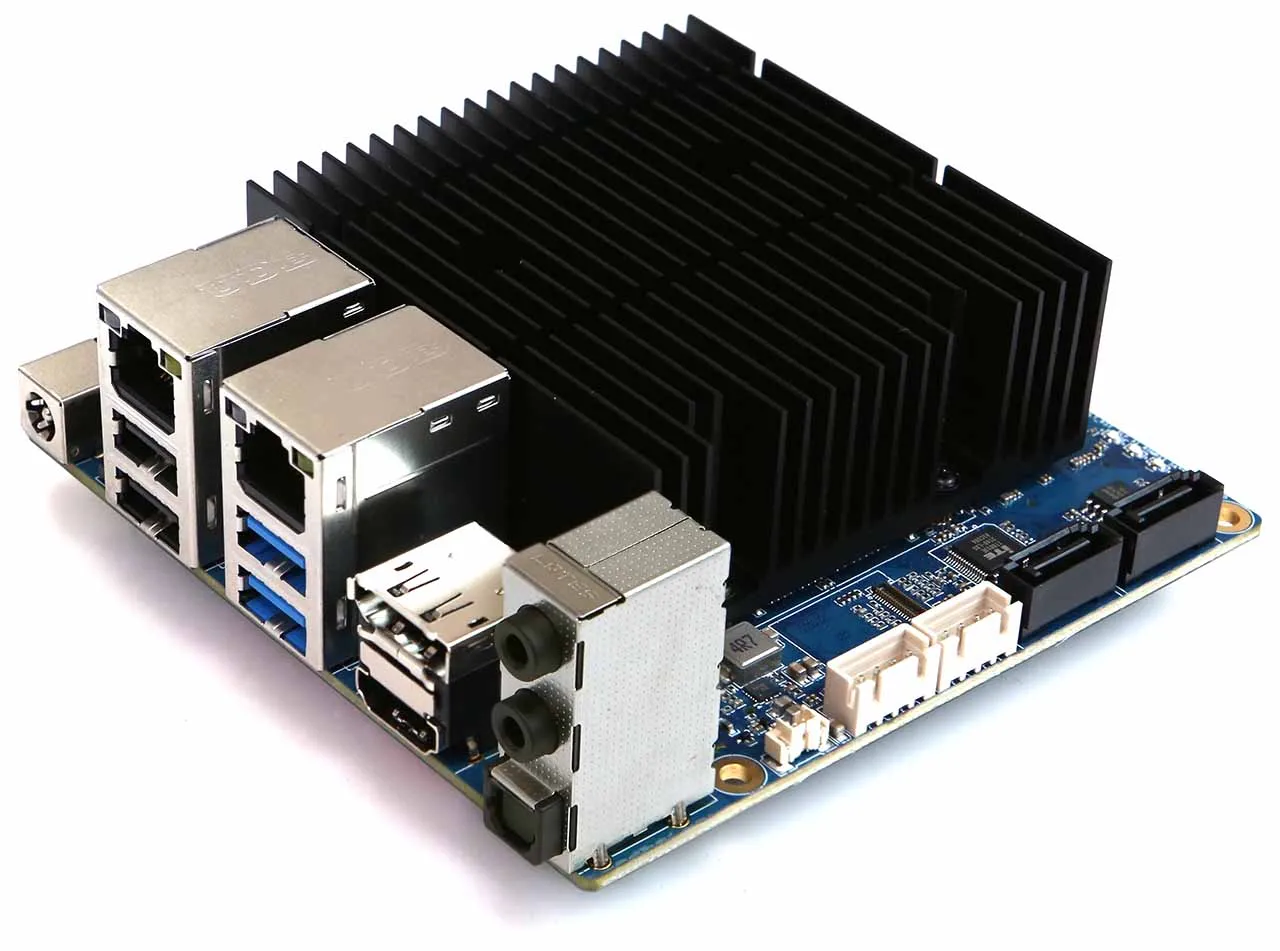

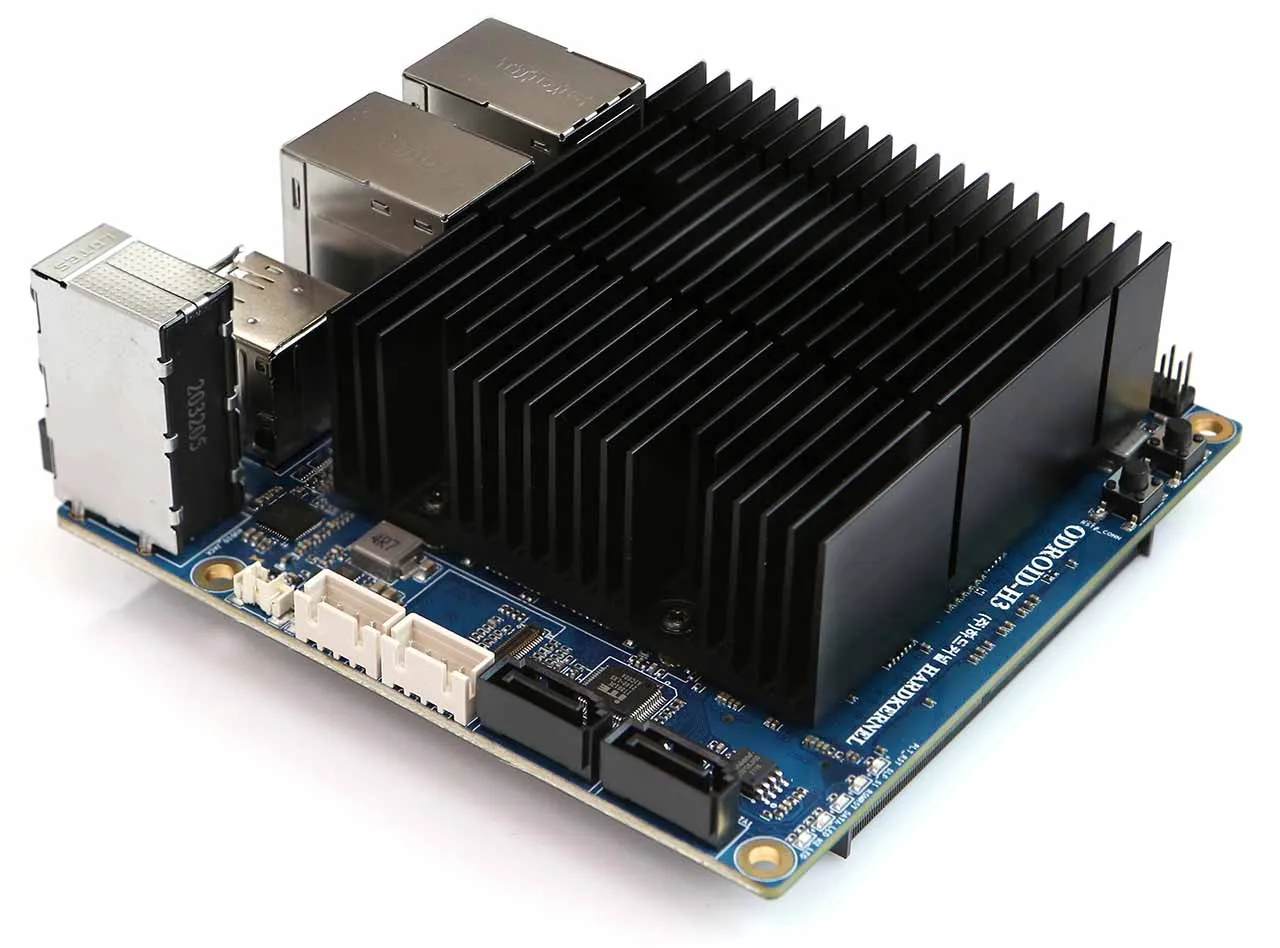

Detalle del tablero

• A. CPU (Intel Celeron N6005)
• B.2 x ranuras SO-DIMM DDR4 (compatible con memoria de doble canal)
• C. 1 x conector de módulo M.2 PCI Express (NGFF-2280)
• D. 1 x enchufe eMMC (tarjeta multimedia integrada)
• E. 2 x conectores de alimentación SATA (paso de 2,5 mm, conector compatible)


• F. 2 conectores de datos SATA3 6.0 Gb/s
• G. 1 conector de alimentación CC
• Alto 2 x USB 3.0
• I.2 USB 2.0.
• J.1 HDMI 2.0
• K. 1 x DisplayPort 1.2
• L. 2 puertos Ethernet RJ45 (10/100/1000/2500)
• M. 5 x Indicadores LED del sistema
• N. 1 x encabezado de expansión periférica (24 pines)
• O.1 interruptor de encendido.
• P. 1 x interruptor de reinicio
• P.1 x conector de batería de respaldo (2 pines)
• R. 1 x conector de ventilador de refrigeración activa (4 pines)
• S. 1 x salida de audio, 1 x entrada de audio, 1 x salida SPDIF

Especificaciones

Procesador

H3+(N6005): hasta 3,3 Ghz

Carcasa L2 de 4 MB

Gráficos Intel UHD (24/32 EU hasta 900 MHz)

Memoria

Doble canal, hasta 2933 MT/s (DDR4-PC23400)

Capacidad máxima de memoria 64 GB

DDR3/DDR5 no son compatibles

Almacenamiento

Se pueden comprar varios módulos eMMC en la tienda Hardkernel

2 x SATA3 6Gbps

1 ranura M.2 (PCIe 3.0 x 4, admite tarjetas NGFF-2280)

No se admite SSD SATA M.2

Conexión en red

Realtek RTL8125B

Soporta Wake-On-Lan

Indicadores LED (Verde: Enlace, Ámbar: Tráfico)

Vídeo

1 x HDMI 2.0 (hasta 4K@60Hz)

Soporte de pantalla dual simultánea

Audio

1 entrada de audio (conector de 3,5 mm)

1 salida SPDIF (ALC1200, códec HDA)

* HDMI y DP también tienen salida de audio.

E/S externa

2 puertos host USB 2.0.

1 x cabezal de expansión periférica (24 pines, paso de 2,54 mm)

– 1 x CC 5 V, 1 x CC 3,3 V, 5 x GND

– 1 x UART (TXD/RXD/RTS/CTS)

– 2 x I2C (SCL/SDA)

– 1 x botón de encendido externo

– HDMI CEC, 5VA+

– 3 x USB 2.0

– Todo el nivel de señal de E/S de 3,3 V

Otras características

Batería de respaldo del BIOS

– Mantiene la configuración de tiempo del sistema y BIOS

Botón de encendido

Botón de reinicio

Indicadores LED del sistema:

– Rojo (PWR) – Luz sólida cuando se suministra alimentación CC

– Azul (izquierda, SLEEP) – se apaga solo cuando el sistema entra en modo de suspensión

– Azul (derecha, PMIC): se enciende solo cuando los principales rieles de energía están funcionando

– Ámbar (SATA): parpadea cuando se transfiere datos SATA

– Verde (NVMe) – Parpadea cuando se transfiere datos NVMe

Conector de ventilador de refrigeración activo (12 V 4 pines, entrada PWM + salida TACHO)

– El ventilador de refrigeración activo es opcional

– Conector (4 pines, paso de 2,54 mm)

Potencia

CC 14 V ~ 20 V (hasta 60 W)

– Se recomienda un adaptador de corriente CC de 15 V/4 A si no utiliza dos HDD de 3,5”.

– Se recomienda un adaptador de corriente CC de 19 V/7 A si dos HDD de 3,5 pulgadas juntas

Consumo de energía:

– IDULO: 1..9W

– Estresistencia de la CPU: 15W

– Estresistencia de CPU+GPU: 18W

– Apagado: 0,25W

– Suspender: 0,6W

Factor de forma

110 mm x 110 mm x 47 mm aprox.

Instalación

WIKI

Introducción
