Descripción

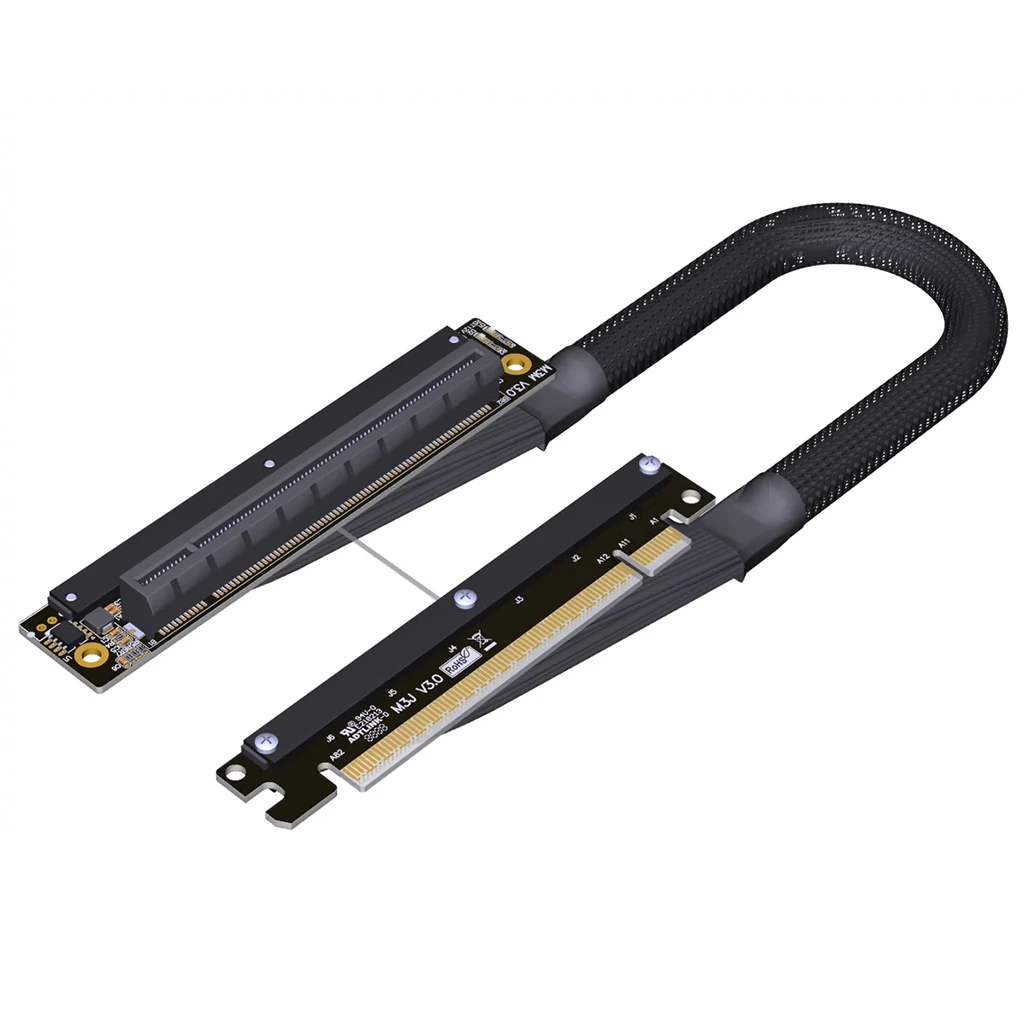

Nuevo Cable elevador de marcha atrás dual, Cable de flexión derecha e izquierda, PCIe 4.0 x16 256 Gbps, Cable de extensión GPU para A4 ITX RTX 4090 RX7900xt, novedad de 2025.
Nombre del producto: Cable de extensión de tarjeta gráfica inversa dual PCI-E 4.0
Longitud del cable: 30 cm, admite una longitud personalizada de 30-100 cm,
Si necesita otra longitud, comuníquese con el servicio al cliente.
Tarjetas gráficas aplicables: RTX4090 RX7900xtx, compatible con tarjetas gráficas PCIE 4.0
Ancho de banda de velocidad: PCIe 4.0 x16 Gen4 256 Gbps
Chasis Compatible: Chasis personalizado A4 ITX.Para otros casos, póngase en contacto con el
Caso vendedor compre el modelo y la longitud del cable según lo especificado por el caso vendedor.
Uso restringido: Sólo para placas base ITX y sus mini chasis.Tarjetas gráficas
o las placas base hace cuatro años no son compatibles.
Consejos de compra: asegúrese de comprar primero 1 ~ 2 muestras para probar y verificar si hay
No hay problema antes de comprar grandes cantidades.
Descripción del modelo.
Modelo
Descripción
Ancho de banda de velocidad

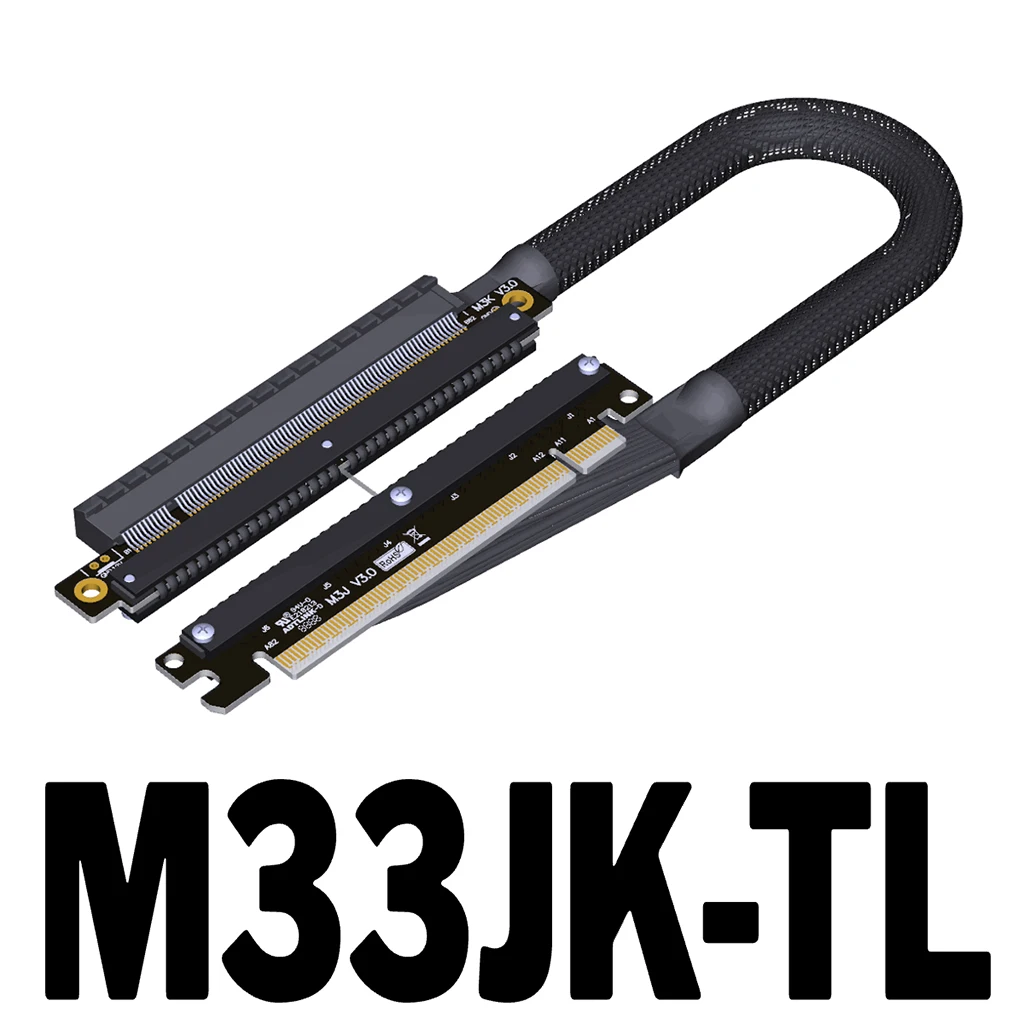

M33JK-TL
x16 4.0 Cable de extensión negro doblado a la izquierda (versión 2025)
PCIe 4.0x16

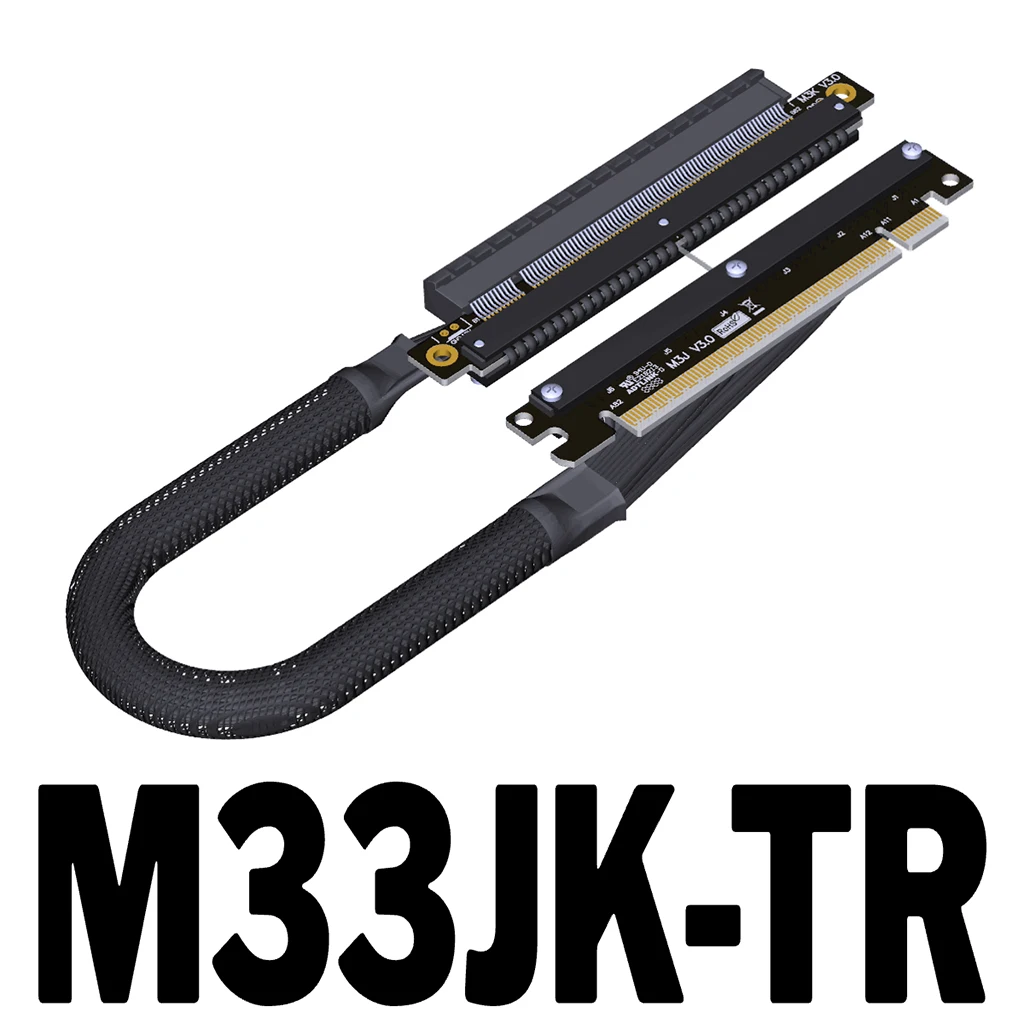

M33JK-TR
x16 4.0 Cable de extensión negro doblado hacia la derecha (versión 2025)
PCIe 4.0x16
M33JM-TL
x16 4.0 Cable de extensión doblado a la izquierda con conector de 90 grados, negro (versión 2025)
PCIe 4.0x16
M33JM-TR
x16 4.0 Cable de extensión doblado a la derecha con conector de 90 grados, negro (versión 2025)
PCIe 4.0x16

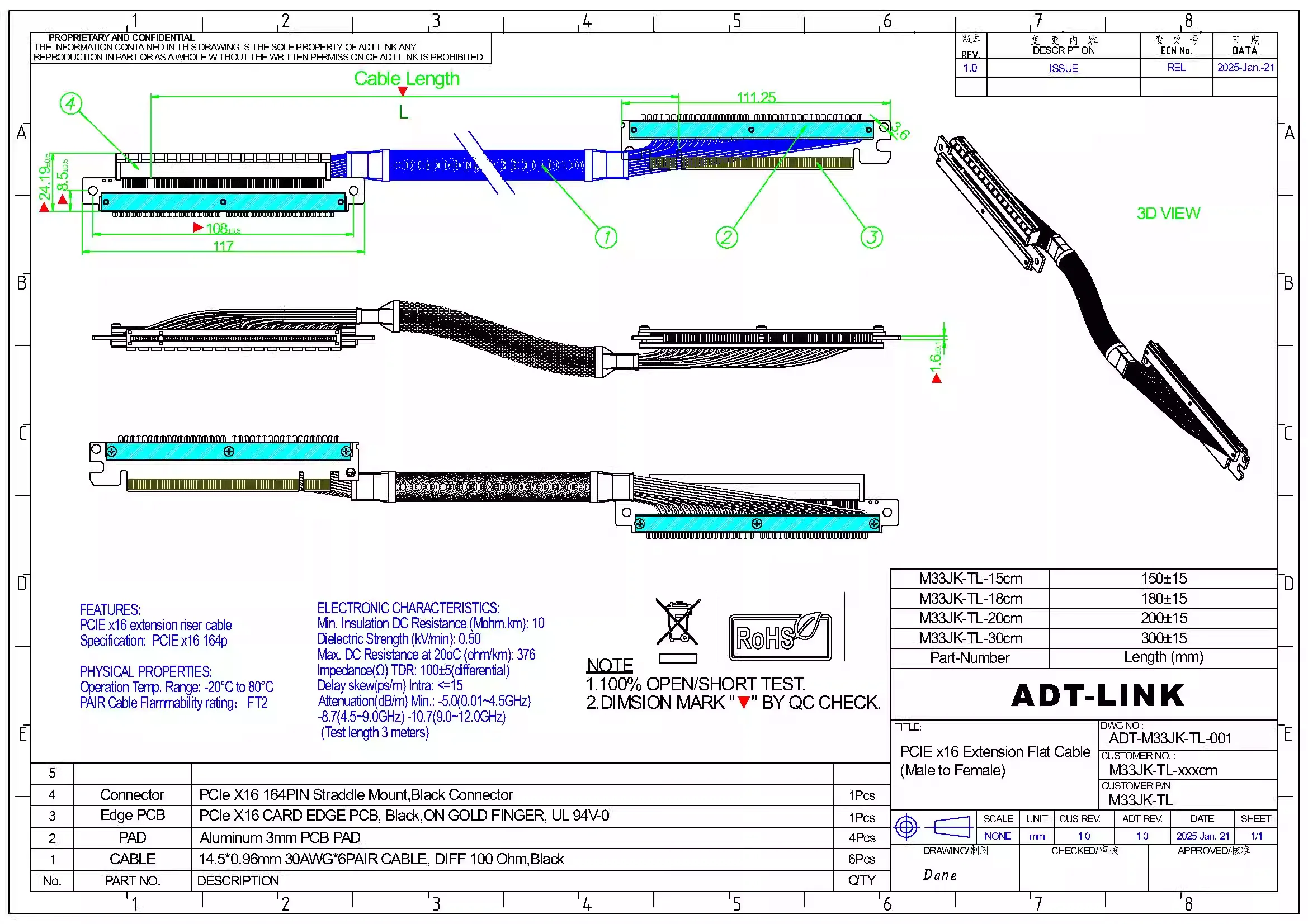

Descripción de la longitud del cable y el espacio entre orificios.
La longitud en las opciones se refiere a la longitud del cable, excluyendo la PCB y los conectores.

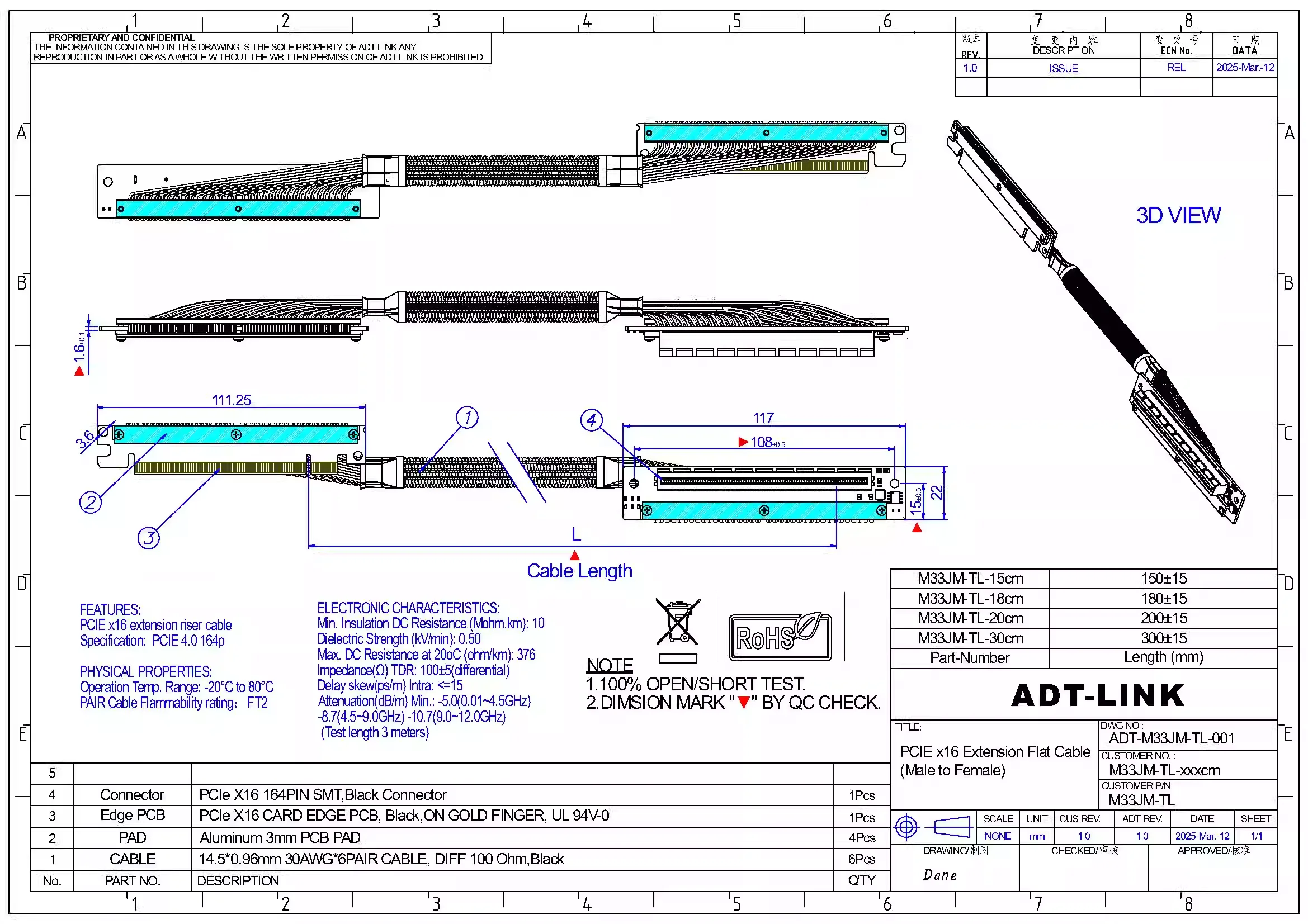

La longitud del cable se refiere al tamaño de la flecha roja en la siguiente figura.Consulte el
Flecha verde para espaciar los orificios del tornillo, habrá algún error en la longitud del cable,
consulte la siguiente tabla para conocer la situación de error específica:
Ventajas del producto.
1.Ventaja del cable, la quinta generación de cables antiinterferencias de baja resistencia,
Cubierta exterior resistente a rayones y desgaste, soporte de alta frecuencia
para transmisión estable PCIe 4.0.
2.Ventaja de la longitud del cable, de 30 cm a 60 cm se puede aceptar bajo pedido,
Si necesita otras longitudes, póngase en contacto con el servicio de atención al cliente.

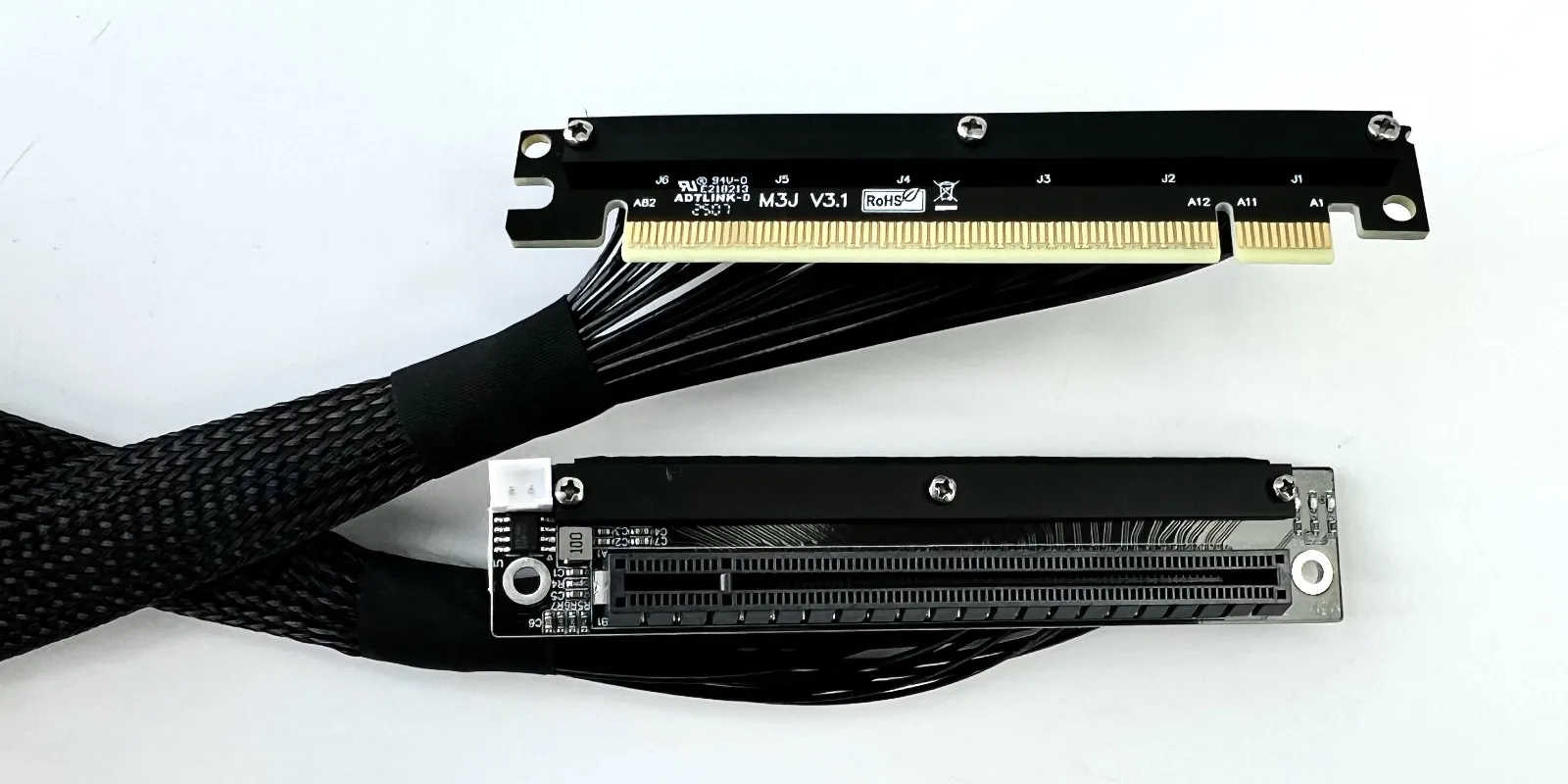

3.La selección de productos de materiales de alta calidad, mano de obra de precisión de PCB,
PCB con placa de alto TG, espesor de cobre engrosado a 1 oz, chapado en oro
El contenido de los dedos de oro, el rendimiento conductor suficientemente chapado en oro puede reducir
Impedancia de oxidación y óxido causada por una elevada pantalla azul del problema de la muerte.
4.La selección de productos del alambre en sí es muy duradera, el uso de metal en
el espesor del punto de soldadura de la protección del espaciador de aleación de aluminio de 2 mm,
y tornillos de bloqueo de fijación, el producto es fuerte y confiable,
Antiinterferencia, no habrá rotura de la línea del problema de la uña.
El alambre se puede doblar o doblar sin afectar el uso.
Resumen de preguntas técnicas.
¿Cuál es la calidad del cable?¿Está protegido?
Hay un blindaje de capa metálica con polímeros conductores de blindaje EMI avanzados,
un nuevo tipo de material para blindaje EMI y un diseño de cable plano.Esta tecnología permite
cada cable debe estar completamente cubierto por el blindaje EMI de polímero conductor para evitar
Emisiones entrantes o salientes de frecuencias electromagnéticas, minimizan las interferencias
y degradación del rendimiento, y reducir el peso del cable.
¿El cable es blando?¿Es flexible?
El cable es un cable PCIe de quinta generación.
El cable plateado de cuarta generación tiene 1,4 mm de grosor, mientras que el cable de quinta generación.
Es incluso más delgado y liviano, de solo 0,96 mm, y se puede doblar a voluntad sin afectar el uso.
¿Por qué el peor rendimiento después de conectar el cable de extensión?
¿O la tarjeta está lenta y tiene retrasos o no funciona?
Hay tres problemas comunes cuando conecta un cable de extensión de tarjeta gráfica.
con rendimiento insuficiente o función anormal:

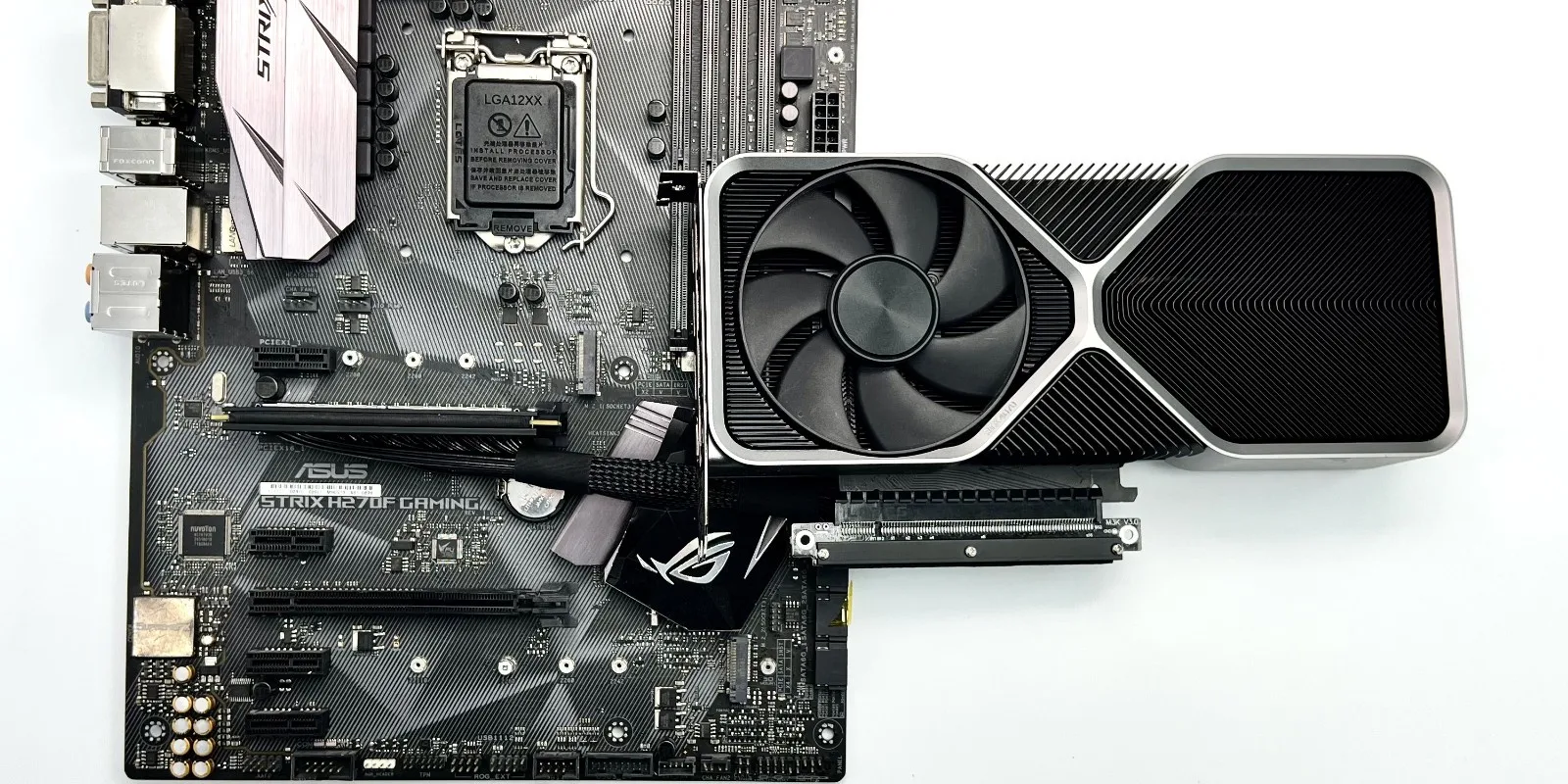

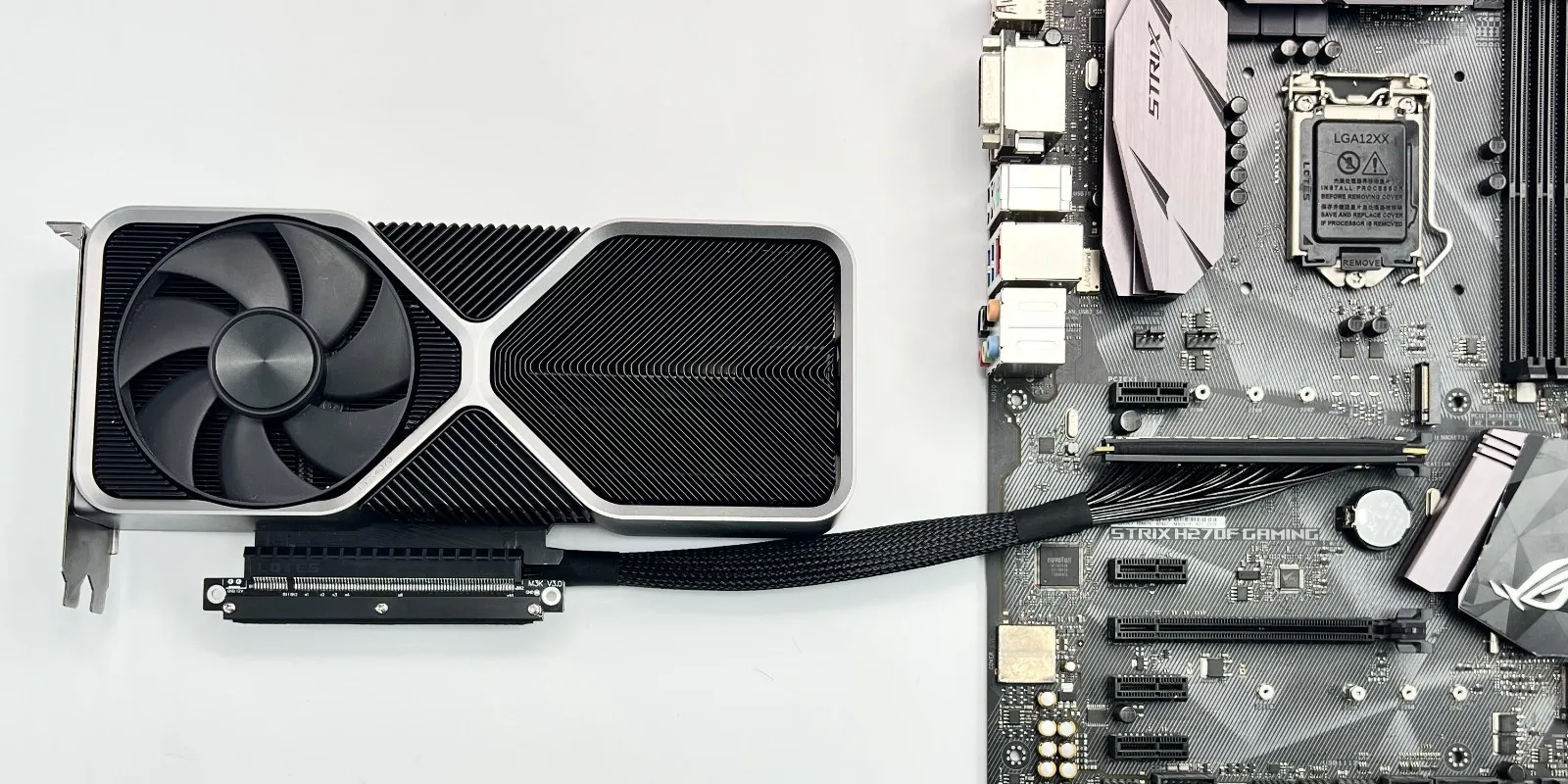

1.Conjunto incorrecto del cable de extensión, el cable de extensión de la tarjeta gráfica debe ser
instalado en la ranura de la tarjeta gráfica más cercana a la CPU,
y otras ranuras tienen un rendimiento deficiente.
2.El dedo dorado de la tarjeta o el contacto del terminal de la ranura de la placa base es malo o óxido,
Con lo que resulta en un retraso lento en la tarjeta, el punto de contacto del dedo dorado debe estar limpio.
3. Envejecimiento de la placa base, envejecimiento de la tarjeta gráfica, equipo de más de 3 años no
Se recomienda utilizar el cable de extensión.Equipo envejecido o señal deficiente,
Por favor reduzca la velocidad de uso.
Precauciones:
1.Conectar la línea debe tener una dirección clara, no inserte el reverso ni inserte el sesgo,
Para evitar quemar el equipo, conecte la línea primero y sostenga la toma del equipo.
y luego conecte la línea, para evitar demasiada fuerza se desconectarán los pines del enchufe.
El segundo extremo del cable y la placa de circuito dentro de los 2 cm posteriores a la soldadura.
Prohibir doblar prohibir tirar.
2. varias placas base y equipos tienen capacidad de conducción de señales y otras condiciones
no son iguales, no garantizamos y los resultados de sus pruebas son consistentes,
Siempre que esté conectado al cable de extensión, la señal tendrá pérdida,
habrá problemas de compatibilidad.
3. La tarjeta gráfica o la placa base es un dispositivo electrónico que aumentará con
tiempo y oxidación por envejecimiento, y luego conectado al cable de extensión
Sólo será más inestable.No es compatible con dispositivos antiguos.
Si su dispositivo tiene más de tres años o más, no es compatible.
4. Limitado a la compra especificada por ingenieros de productos únicamente con fines de prueba de productos.
