Nodo solar meshtastico SenseCAP, nudo LoRa de malla de energía solar de 5 W, integra XIAO nRF52840 Plus, módulo LoRa SX1262, grado, GPS L76K

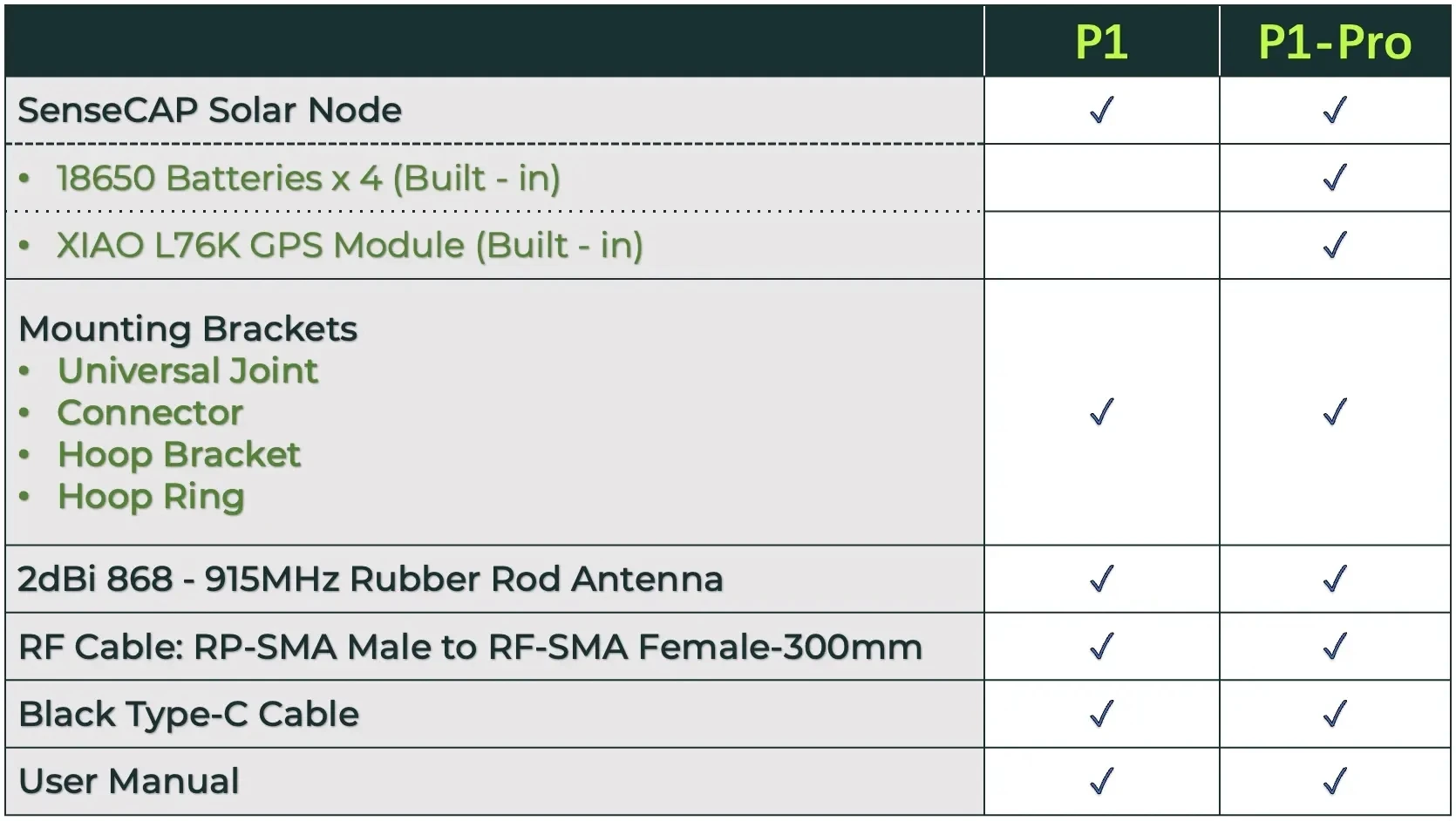

P1

P1-Pro

Nodo solar SenseCAP

√

√

• 18650 baterías x 4 (integradas)

√

• Módulo GPS XIAO L76K (integrado)

x

√

√

√

Antena de varilla de goma 2dBi 868 - 915MHz

√

√

Cable RF: RP-SMA macho a RP-SMA hembra-300 mm

√

√

Cable negro tipo C

√

√

Manual de usuario

√

√

🌱Integrado con unPanel solar de 5Wy admite baterías externas (que deben ser proporcionadas por los propios usuarios).

🌱El dispositivo vienepreinstalado con firmware meshtásticoen la fábrica.Se puede integrar perfectamente en el ecosistema meshtastic.

🌱Compatible con elEcosistema Grovey admite plug-and-play de sensores como sensores de temperatura y humedad, sensores de luz, etc.

🌱Es adecuado parauso en exteriores a largo plazo.

🌱Admite transmisión de 8 a 9KMenáreas abiertas.Se puede utilizar como nodo o repetidor exterior, ampliando fácilmente la red Mesh y mejorando la cobertura de la red.Especificación

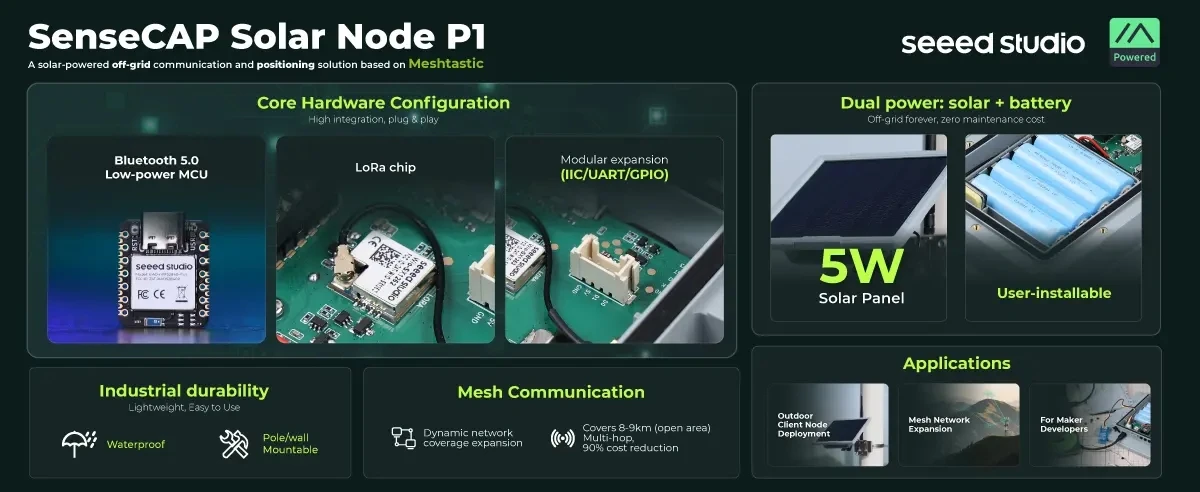

Controlador principal

XIAO nRF52840 Plus (nórdico nRF52840, BRAZO® Cortex®-Procesador M4 de 32 bits con FPU, 64 MHz, 256 KB de RAM, 1 MB de Flash, 2 MB de Flash integrado)

Módulo LoRa

Módulo Wio-SX1262 (Semtch SX1262, TXOP=22dBm@862-930MHz)

Módulo GPS

Los usuarios compran y agregan automáticamenteXIAO L76K (compatible con GPS/GLONASS/Galileo)

Antena

LoRa:

Tipo: Antena de goma en forma de varilla

Rango de frecuencia: 868-915MHZ

Ganancia: 2dbi

GNSS:

GPS L1 C/A: 1575,42 MHz

GLONASS L1: 1602MHz

BeiDou B1: 1561,098MHz

Bluetooth 5.0

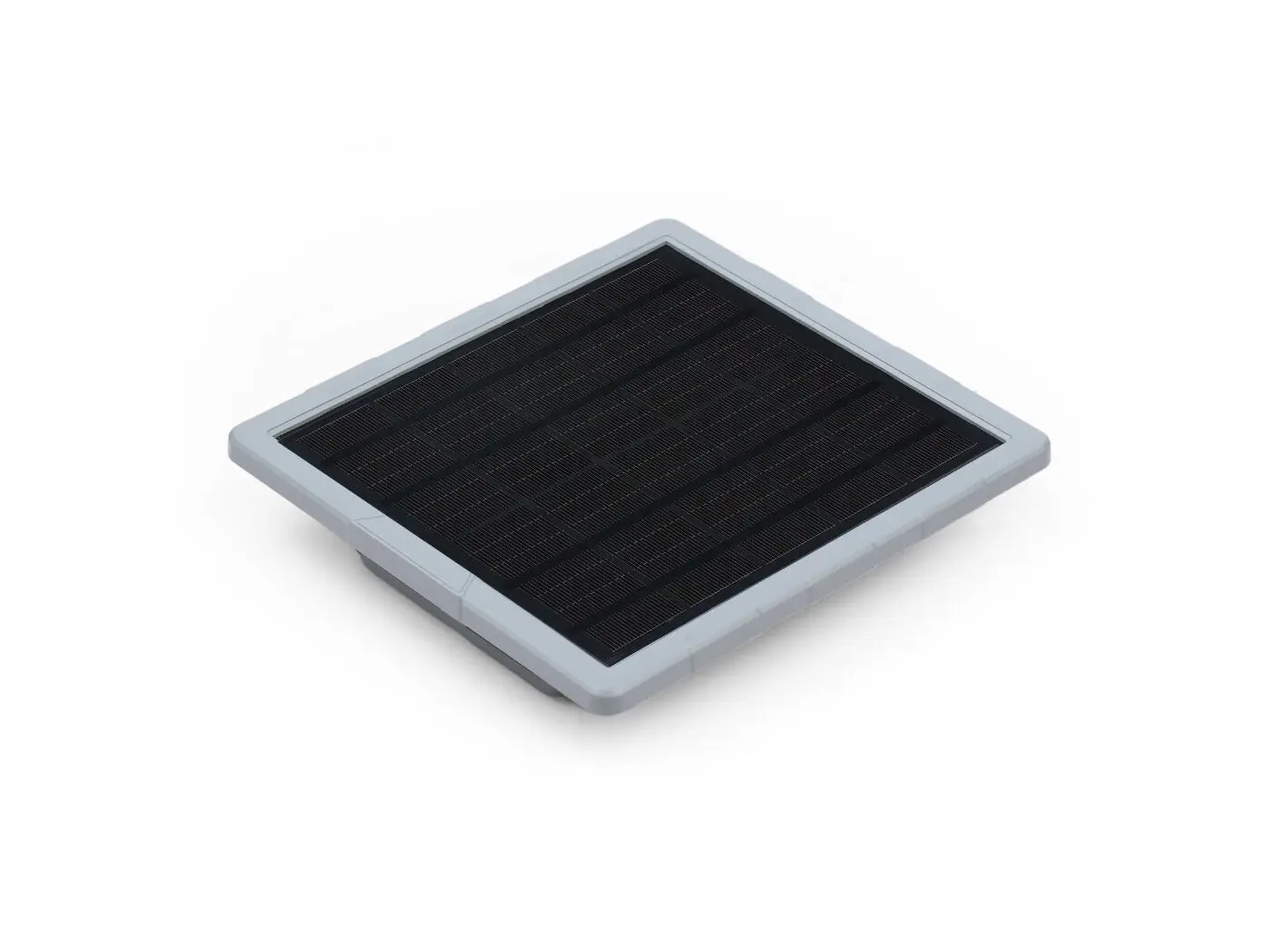

Panel solar

5W

Interfaz

Grove *1: IIC/GPIO

Depuración USB-C

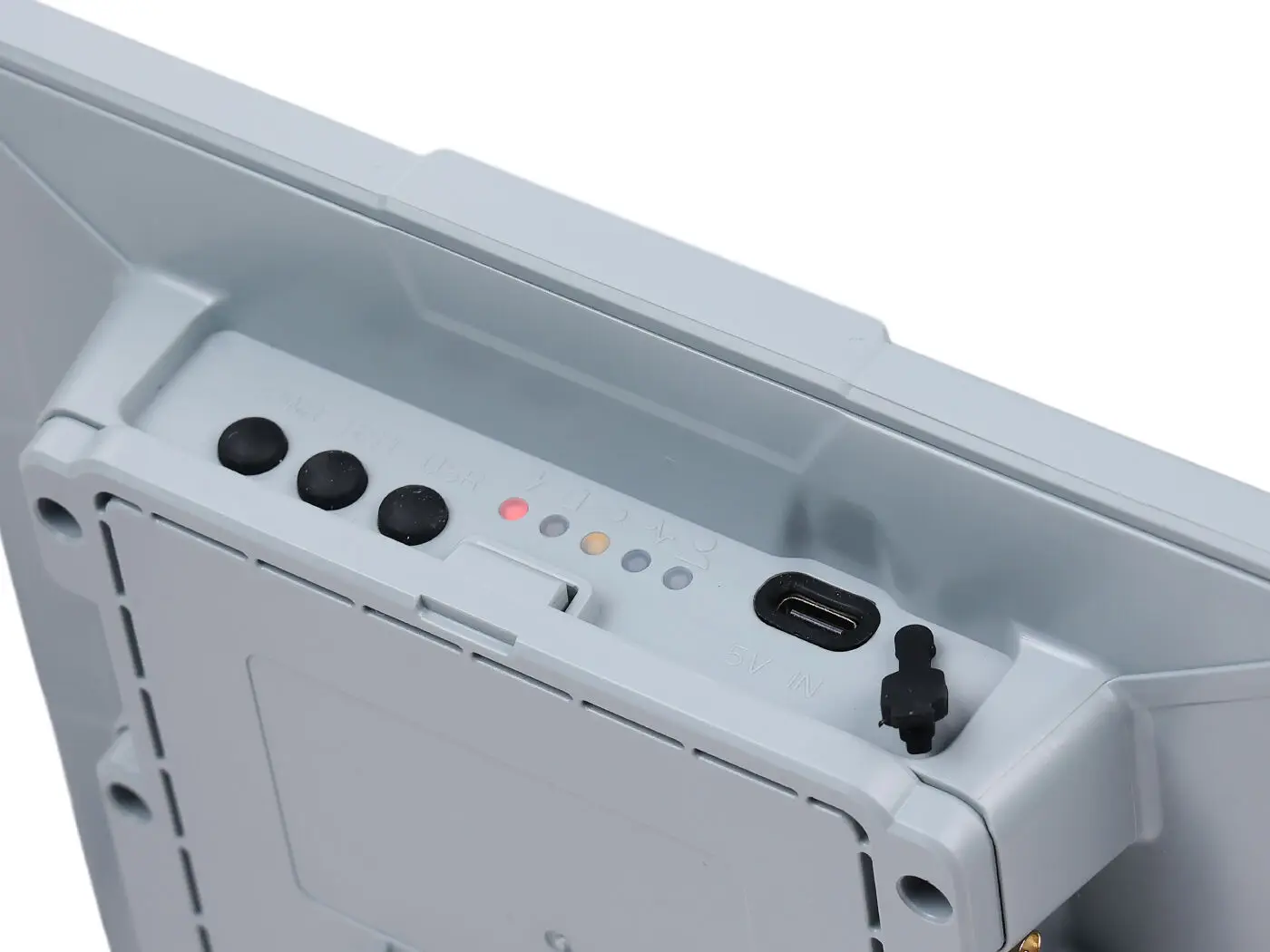

Botón

Encendido/apagado

Restablecer

Definido por el usuario

LED

Luces indicadoras de estado de carga *2

Luz indicadora de estado del panel solar *1

Luz de latido del corazón de malla * 1

Definido por el usuario *1

Fuente de alimentación

5V

Batería

Versión P1 sin pilas;

La versión P1 Pro incluye baterías

4 baterías de litio 18650 (3350 mAh cada una)
● Admite carga tipo C y solar.
● Entorno de descarga:-40 ~ 60°C
● Entorno de carga: 0 ~ 50°C

Dimensión

191,2 x 201.2 x 42,1 mm

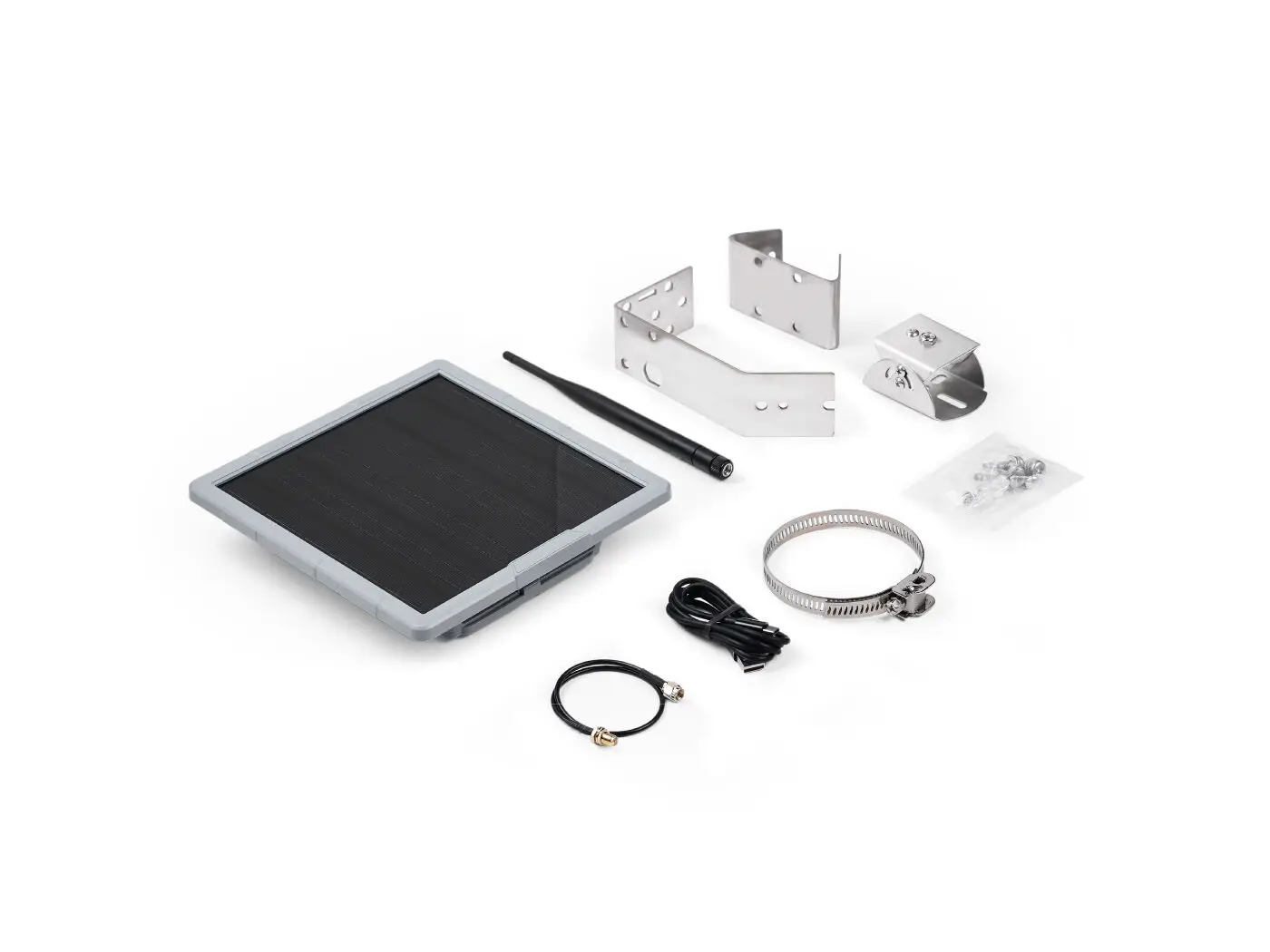

🌱 Diagrama general de efectos🌱 Diagrama de accesorios

🌱 Artículos interactivos

🌱 Diagrama de dimensionesAplicación🌱 Aventura al aire libre:Envíe mensajes de ubicación y texto en tiempo real en áreas sin cobertura de red.

🌱 Expansión de la red de malla:Sirve como un nodo de relé Mesh para ampliar la cobertura de la red Meshtastic existente.Admite transmisión multihop, donde los datos se pueden retransmitir a través de múltiples nodos, lo que mejora la confiabilidad de la red.

🌱 Experimentos educativos:Conozca el desarrollo de redes descentralizadas Meshtastic y LoRa.

🌱 Monitoreo Ambiental:Proporcione una interfaz Grove para conectar sensores para monitoreo remoto del entorno (como temperatura, humedad, calidad del aire, etc.).

SenseCAP Solar Node P1 (sin GPS ni batería)

1

Soportes de montaje

🌱 Articulación universal

🌱 Conector

🌱 Soporte de aro

🌱 Anillo de aro

1

Antena de varilla de goma 2dBi 868 - 915MHz

1

Cable RF: RP-SMA macho a RF-SMA hembra-300 mm

1

Cable negro tipo C

1

Manual de usuario

1
