Descripción
Introducción

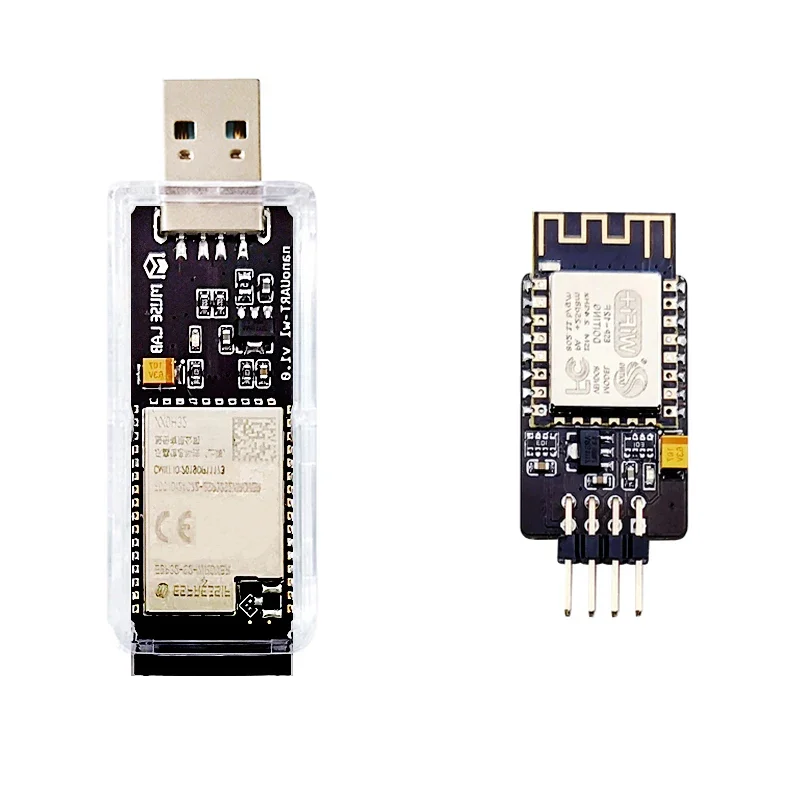

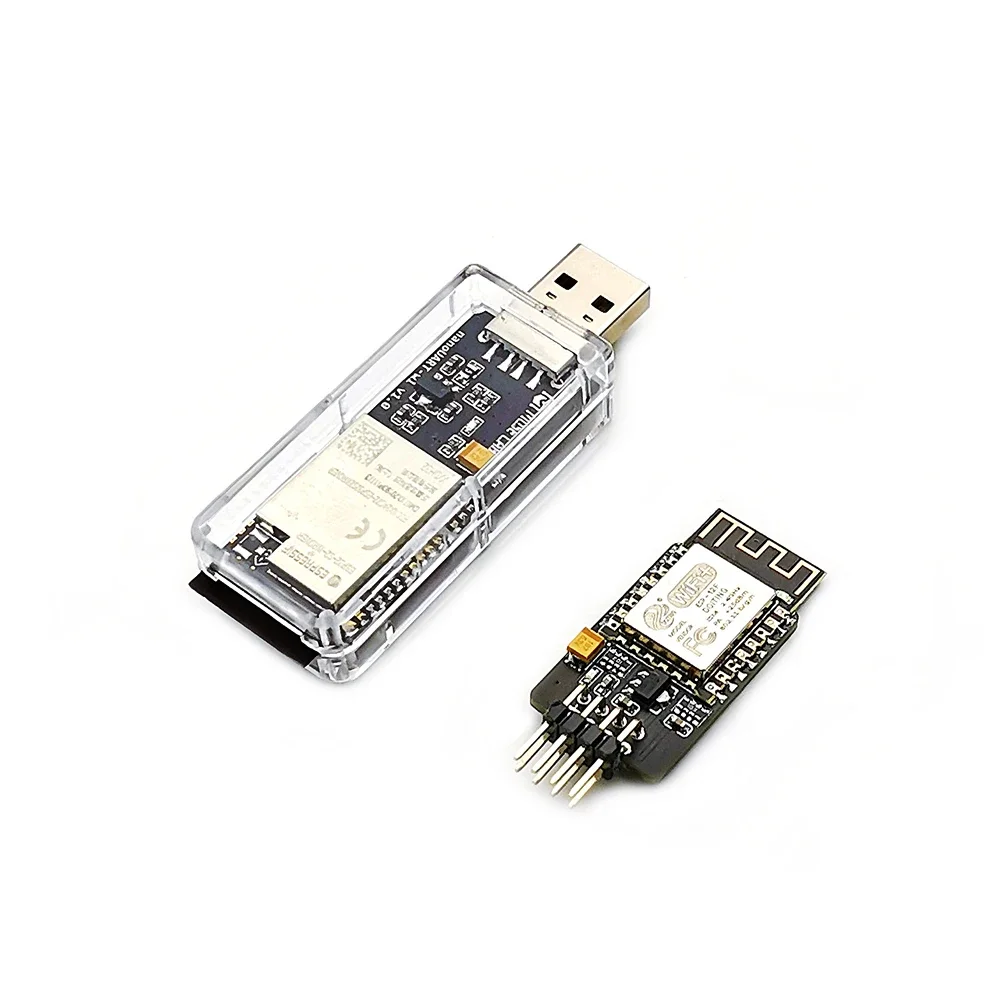

nanoUART-wl es una herramienta de puerto serie inalámbrica compuesta por un transmisor y un receptor lanzado por Muse Lab.Es fácil de usar (plug and play) y admite hasta 460800 velocidades en baudios.Puede lograr comunicación full duplex dentro de 10 metros ya que el transmisor y el receptor usan la conexión inalámbrica 2.4G para comunicarse.En algunos escenarios, como el tablero de destino (aviones, coches, robots, etc.)Siempre está en un estado en movimiento o la placa de destino está colgada en un lugar alto, el puerto serie inalámbrico puede resolver mejor los problemas de depuración y mejorar efectivamente la eficiencia del desarrollo.
Especificación
Características
● WIFI inalámbrico para transmitir datos
Tanto el transmisor como el receptor utilizan un módulo WIFI como módulo de transmisión inalámbrica que puede garantizar eficazmente la estabilidad de la señal y admite una velocidad de hasta 460800 baudios.WiFi utiliza el principio de espectro extendido para lograr la comunicación inalámbrica.Su ampliaidez y estabilidad no tienen comparación con otros métodos de comunicación inalámbrica como Bluetooth y GFSK.
● Fácil de usar (plug and play)
No es necesario instalar software adicional en la PC.Simplemente encienda el transmisor y el receptor por separado y establecerán automáticamente la conexión.Puede comenzar a depurar inmediatamente una vez que la conexión se estableció correctamente.
● Transmisión de datos confiable y estable
El transmisor y el receptor utilizan el protocolo TCP para la transmisión inalámbrica de datos.El protocolo TCP es una comunicación full-duplex con confirmación de datos y retransmisión por pérdida de paquetes, que puede garantizar eficazmente la confiabilidad y estabilidad de la transmisión de datos.

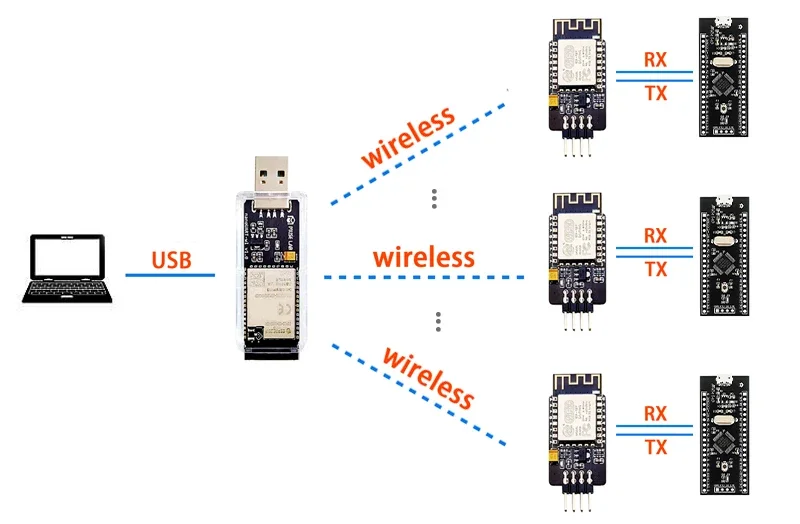

● Admite emparejamiento uno a muchos
nanoUART-wl admite un transmisor para emparejarse con varios receptores.En algunos escenarios, puede comprar solo un transmisor y varios receptores y emparejarlos sin instalar software adicional (tenga en cuenta que solo un par de transmisores y receptores pueden funcionar al mismo momento).
● Admite múltiples pares de herramientas en serie para funcionar al mismo tiempo
Cada par de transmisores y receptores han sido emparejados antes de la venta.No interferirán ni se conectarán entre sí.En teoría, puede admitir 256 nanoUART-wl para funcionar al mismo tiempo.
conductor

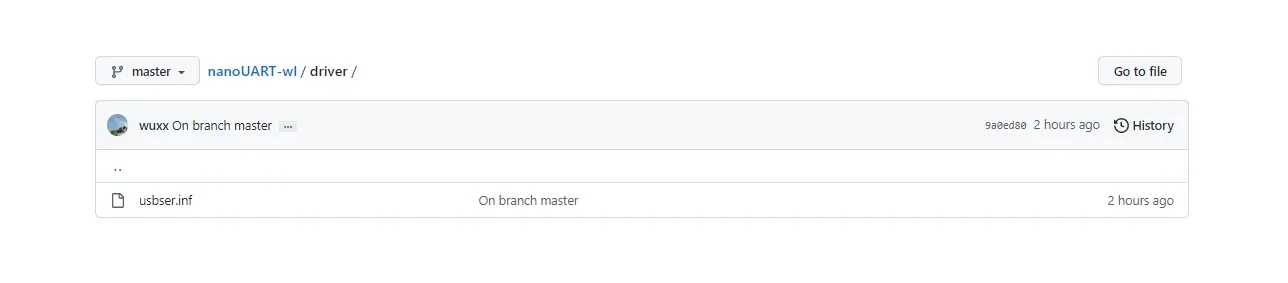

Si bien Linux y Mac OS no requieren controladores, las versiones de Windows más antiguas que Windows 10 requerirán un controlador de puerto serie.Descargue "usbser.inf" desdehttps://github.com/wuxx/nanoUART-wl/tree/master/driver
Cómo utilizar

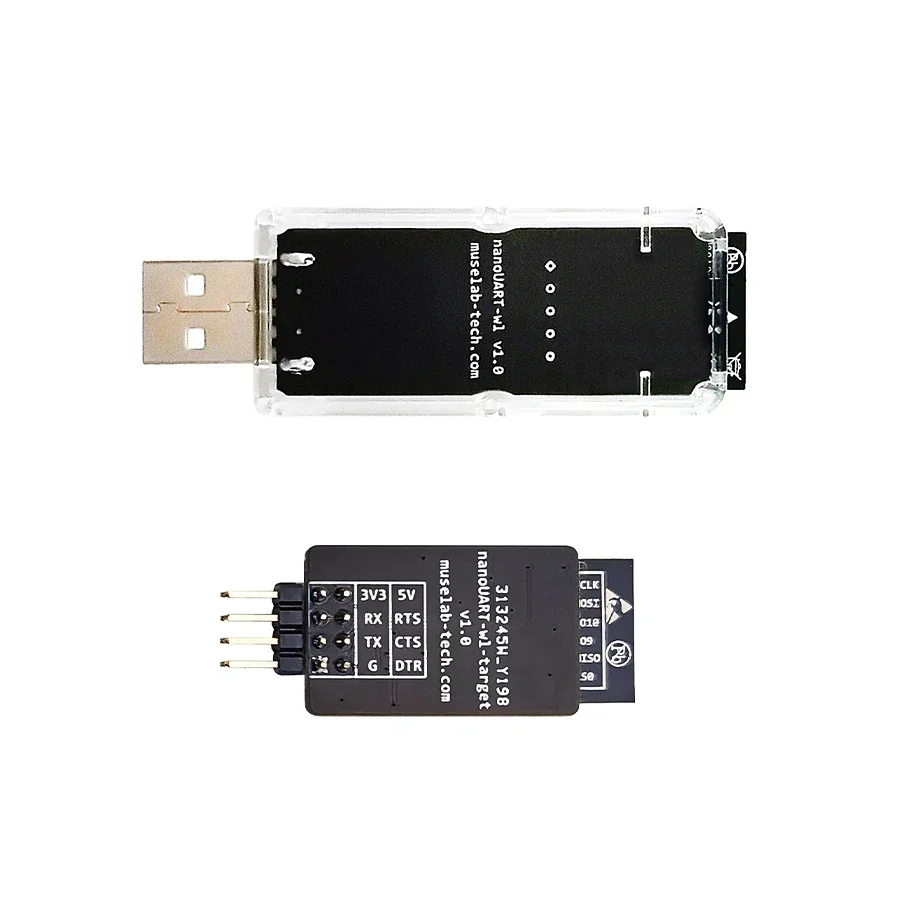

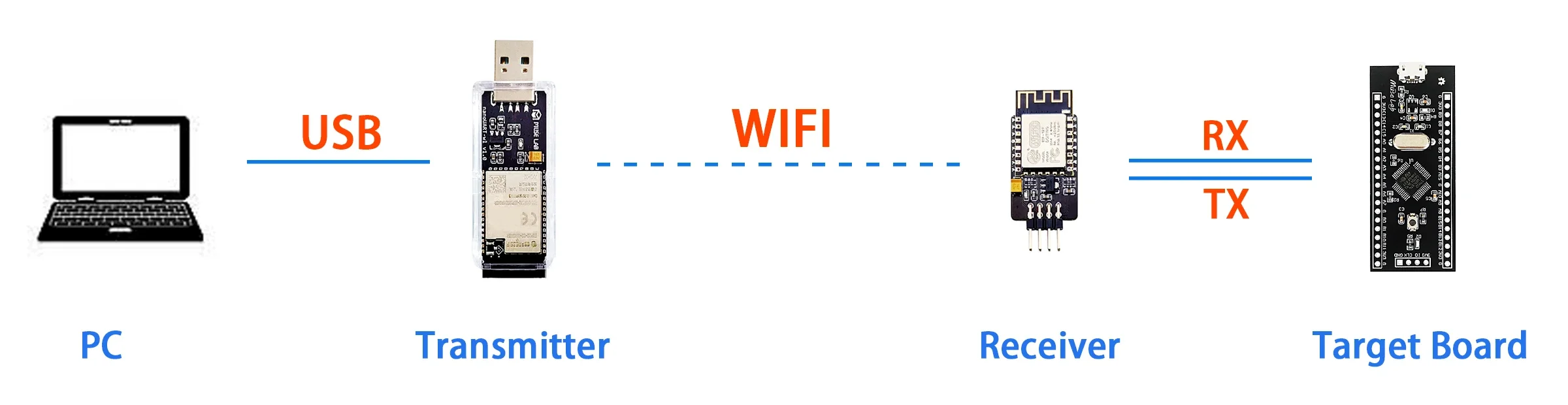

1.Conecte el receptor de nanoUART-wl con la placa de destino como se muestra a continuación.Tenga en cuenta que el receptor debe ser alimentado por la placa de destino.
2.Conecte el transmisor de nanoUART-wl a la computadora host.Verifique el número de puerto serie en el administrador de dispositivos.
3.Tanto el LED azul del transmisor como el receptor comienzan a parpadear lentamente, lo que indica que el transmisor y el receptor intentan establecer una conexión entre sí.Una vez que la conexión se estableció correctamente, el LED azul del transmisor y el receptor dejará de parpadear y permanecerá encendido.
4.Abra la herramienta de puerto serie en la computadora host, como Putty, SSCOM.Configure el número de puerto serie y la velocidad en baudios para conectarse con la placa de destino.Luego, la computadora host puede comunicarse con la placa de destino.
Documentación
●https://github.com/wuxx/nanoUART-wl
Preguntas frecuentes
●P: ¿La computadora indica que no hay ningún controlador de puerto serie en Windows 7?
R: Si bien Linux y Mac OS no requieren ningún controlador, la versión de Windows más antigua que Windows 10 requerirá un controlador de puerto serie.Descargue el controlador desdehttps://github.com/wuxx/nanoUART-wl/tree/master/driver

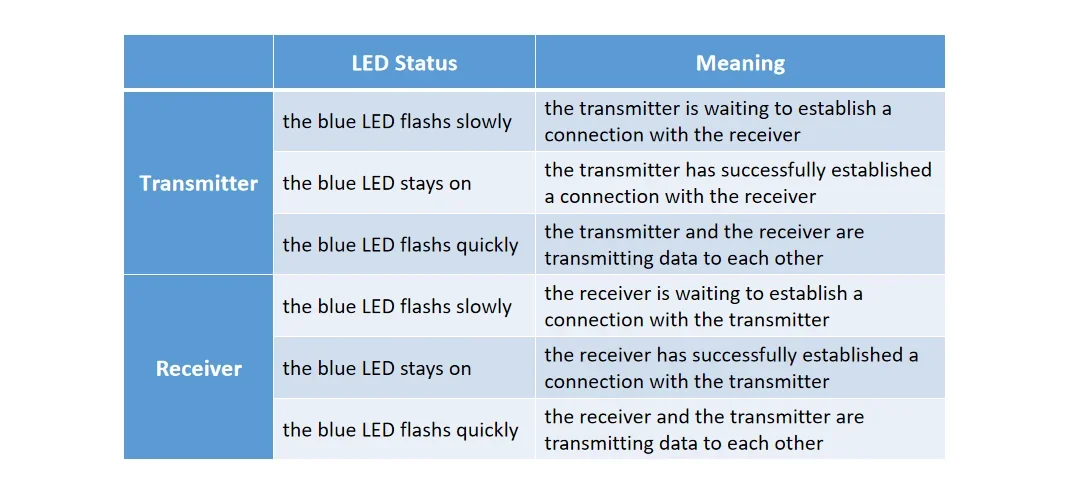

●P: ¿Qué significan los diferentes estados de LED del transmisor y el receptor?
R:
● P: A veces la comunicación inalámbrica se desconectaría durante la depuración.¿Cómo solucionar el problema?
R: El transmisor y el receptor están conectados por la banda de frecuencia pública ISM 2.4G, mientras que Bluetooth, wifi y algunos controles remotos también funcionan en esta banda de frecuencia.Estas interferencias electromagnéticas pueden provocar fallas en la comunicación.Además, si está depurando la placa en interiores, la oclusión de los objetos en interiores, la ubicación de la antena y el efecto de trayectoria múltiple de la comunicación también pueden provocar que la conexión se desconecte.Al detectar la desconexión, el transmisor y el receptor intentarán restablecer la conexión automáticamente.Observe el indicador de estado LED.Si su LED azul permanece encendido, puede volver a depurarlo.Si la comunicación se desconecta con frecuencia, verifique si la fuente de alimentación del receptor es estable y ajuste la posición y la distancia adecuadamente, lo que
puede mejorar la estabilidad de la comunicación
● P: ¿Cuánto tiempo puede admitir la comunicación inalámbrica nanoUART-wl?
R: En campo abierto, nanoUART-wl puede lograr una depuración inalámbrica dentro de 10 m
● P: ¿Cuántos nanoUART-wl se pueden usar al mismo tiempo e interferirán entre sí?
R: Cada par de transmisores y receptores se ha emparejado antes de la venta y no interferirán ni se conectarán entre sí.En teoría, puede admitir 256 nanoUART-wl para funcionar al mismo tiempo.

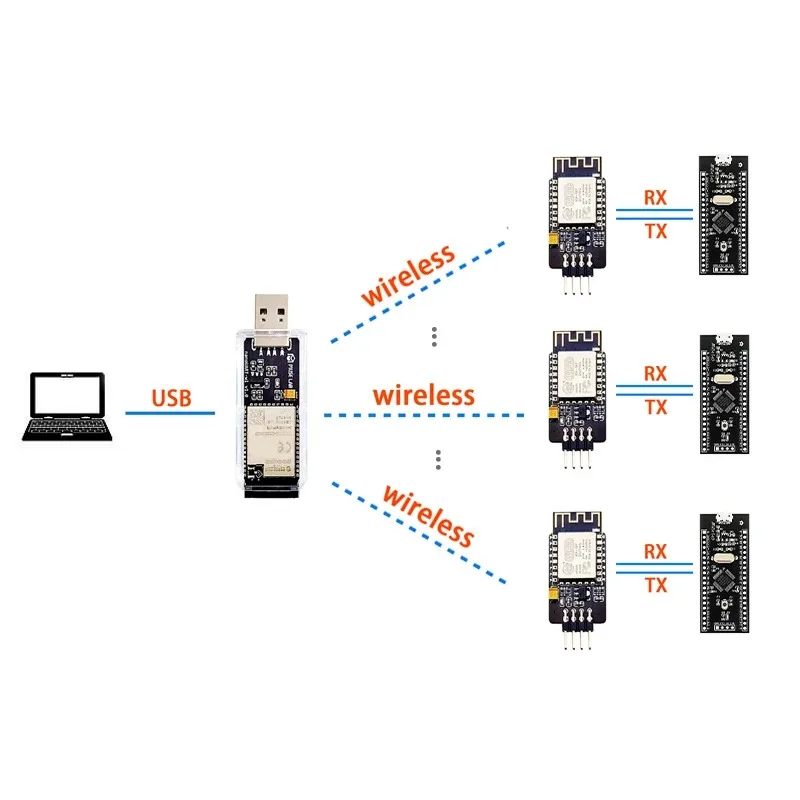

● P: ¿Se puede emparejar un transmisor con varios receptores?
R: nanoUART-wl admite que un transmisor se empareje con varios receptores.(Tenga en cuenta que solo un par de transmisores y receptores puede funcionar al mismo momento).En algunos escenarios, puede comprar solo un transmisor y varios receptores y emparejarlos sin instalar software adicional.Simplemente corte el pin CTS y el pin GND del receptor.Luego suministre energía al transmisor y al receptor, el receptor buscará nuevamente el transmisor en la banda de frecuencia inalámbrica actual y se empartirá con él si lo encuentra.Cuando el LED rojo del receptor se vuelve verde, indica que el transmisor y el receptor se emparejan correctamente.
Lista de envío
● Transmisor * 1
● Receptor * 1
● Línea DuPont de 20 cm * 4
