Introducción

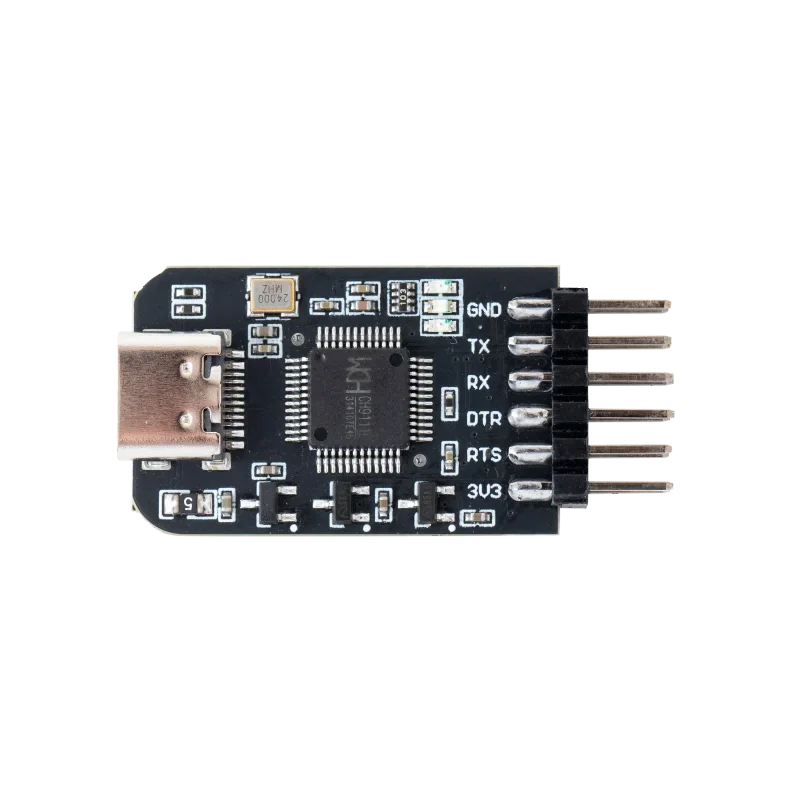

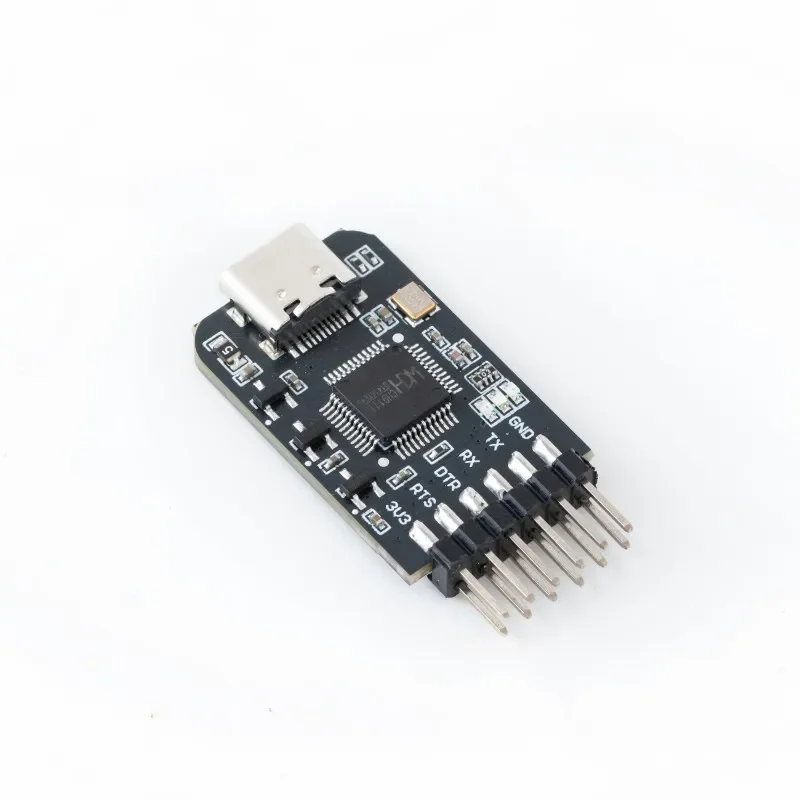

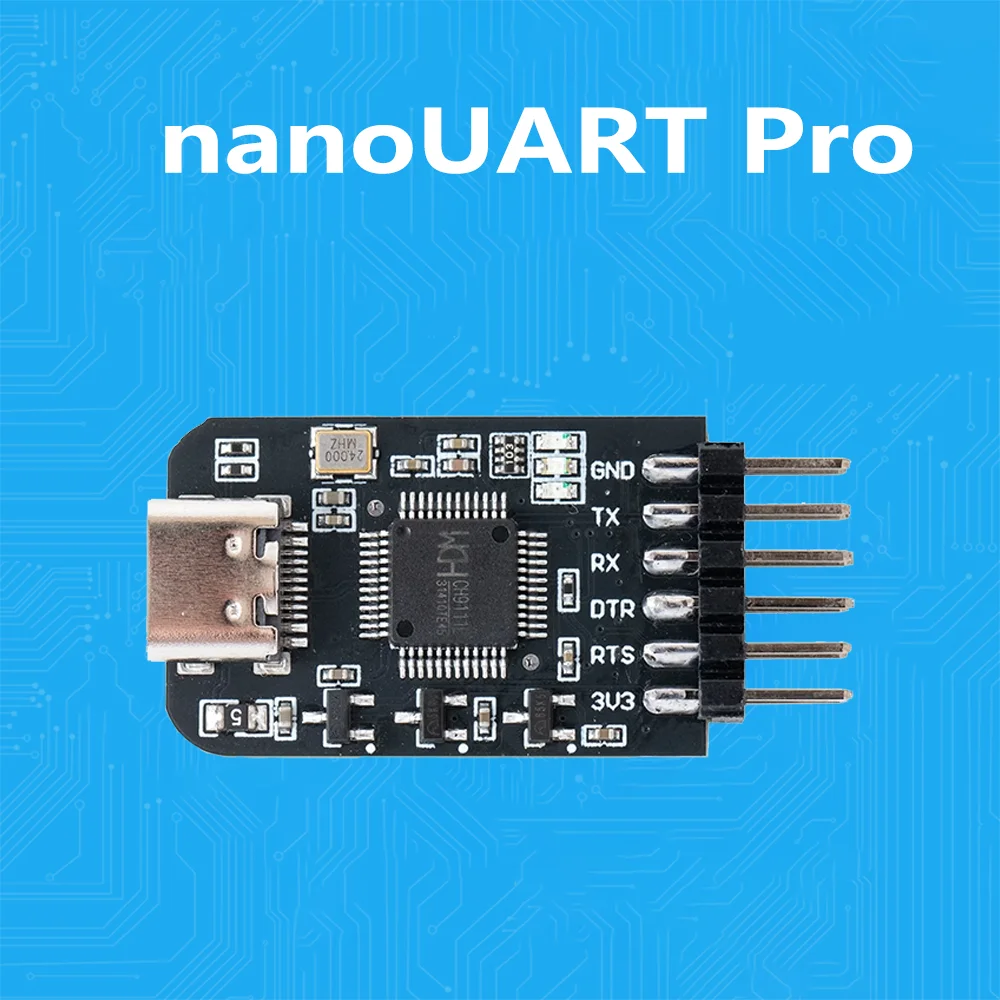

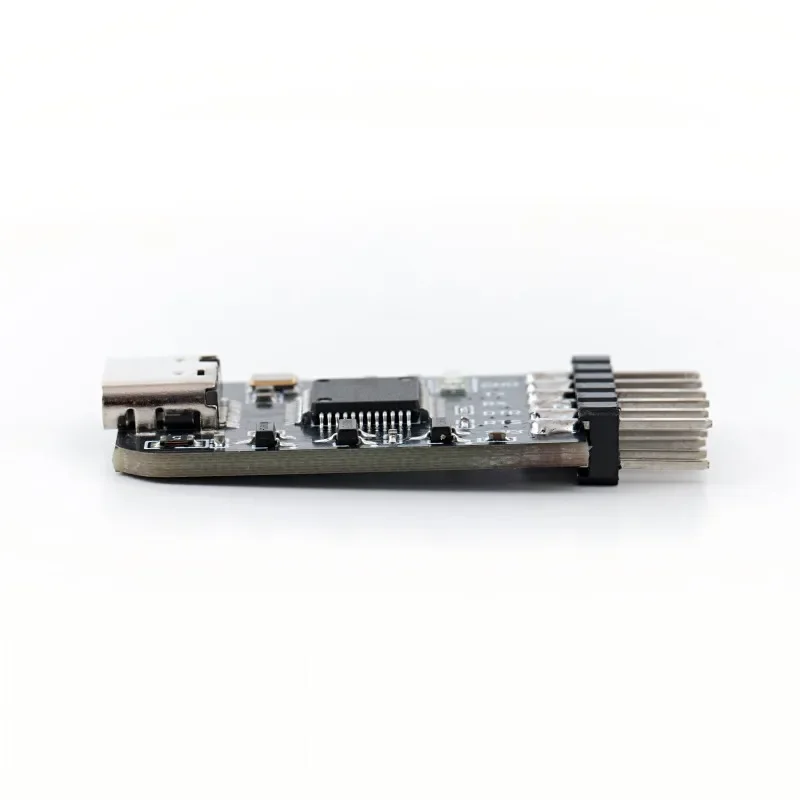

nanoUART-Pro es una herramienta de puerto serie producida por Muse Lab con interfaz TYPE-C.Puede admitir comunicación de velocidad en baudios de hasta 15 Mbps y admitir control de flujo y múltiples niveles IO, incluidos 5 V/3,3 V/2,5 V/1,8 V y entrada VREF de nivel definida por el usuario.
Características
● Esquema de hardware de código abierto
● Hardware full duplex, admite comunicación con velocidad en baudios de hasta 15 Mbps
● Admite control de flujo de hardware RTS/CTS
● Admite señales de comunicación MODEM comunes
● Admite una variedad de niveles de IO
● Interfaz TYPE-C
● Tamaño pequeño: 3,8 cm * 1,9 cm

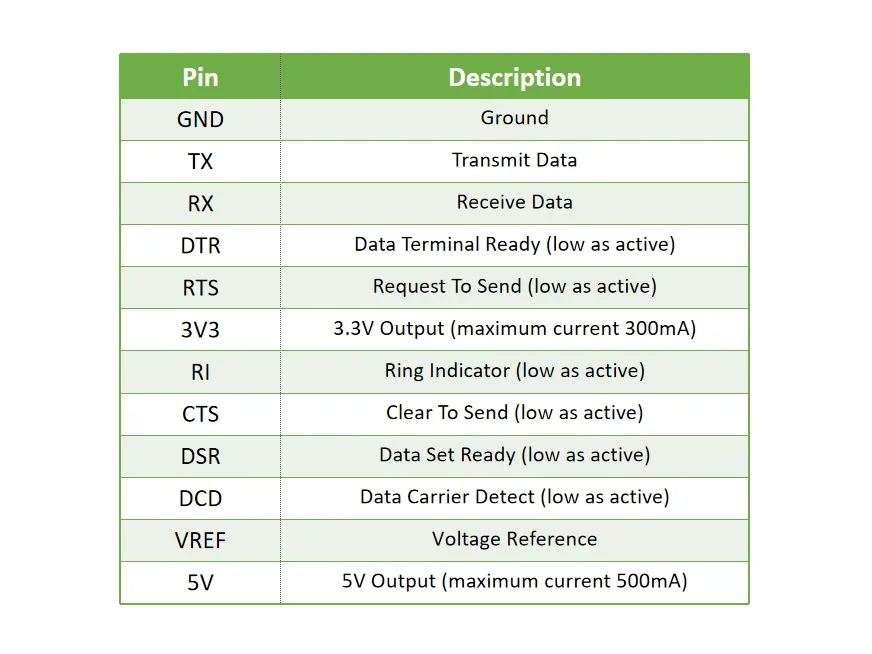

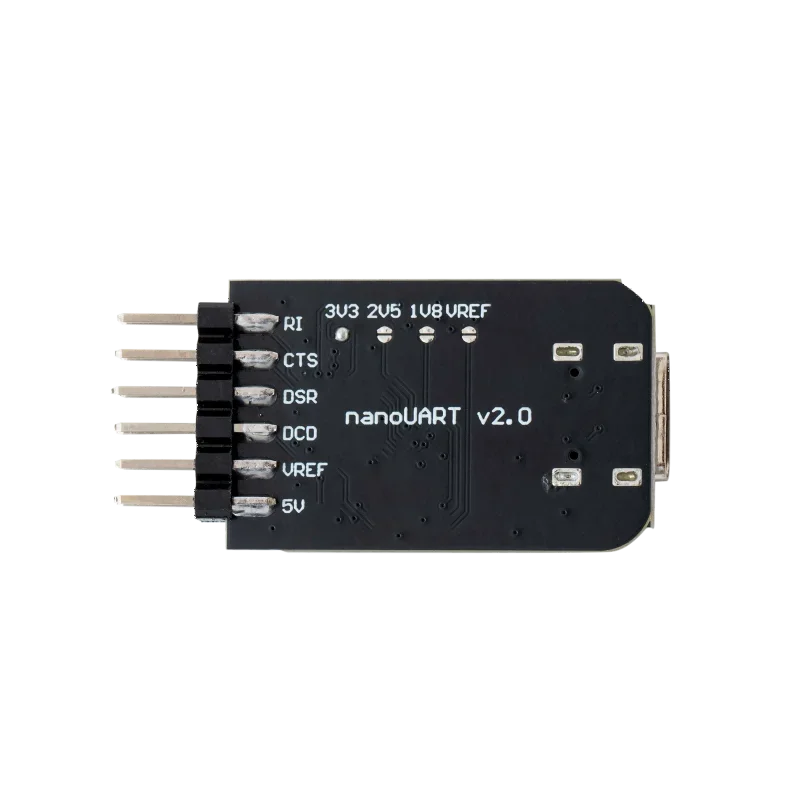

Definición de pines

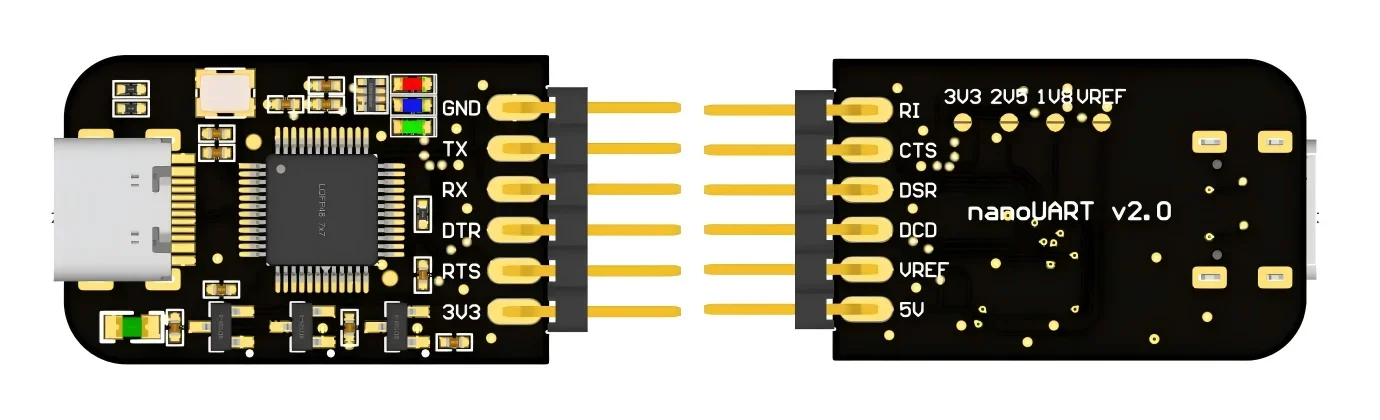

nanoUART contiene 12 pines y 5 puentes de cortocircuito.
Cómo utilizar el puerto serie

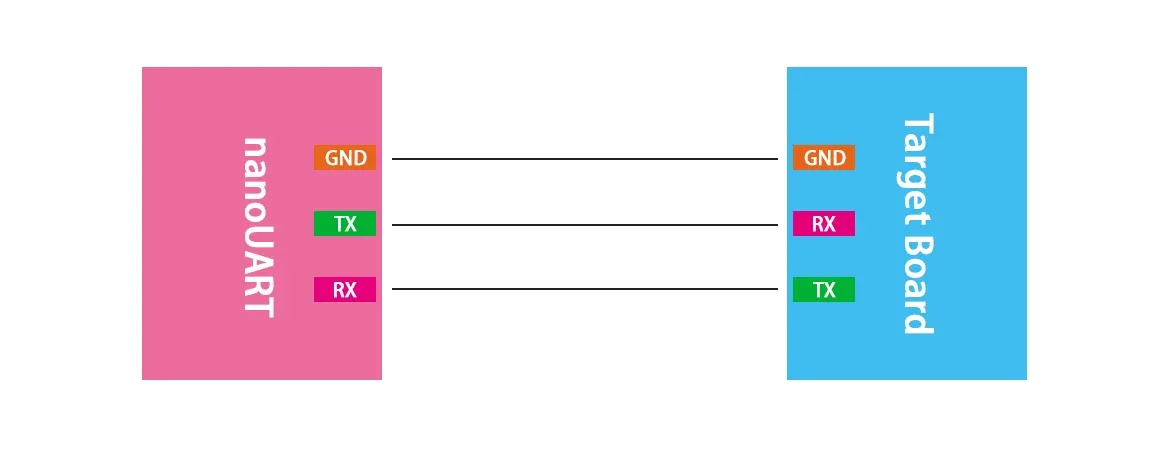

1. Conecte nanoUART con la placa de destino como se muestra a continuación,
2.Conecte nanoUART a la computadora host mediante un cable TYPE-C.Verifique el número de puerto serie en el administrador de dispositivos como se muestra a continuación,

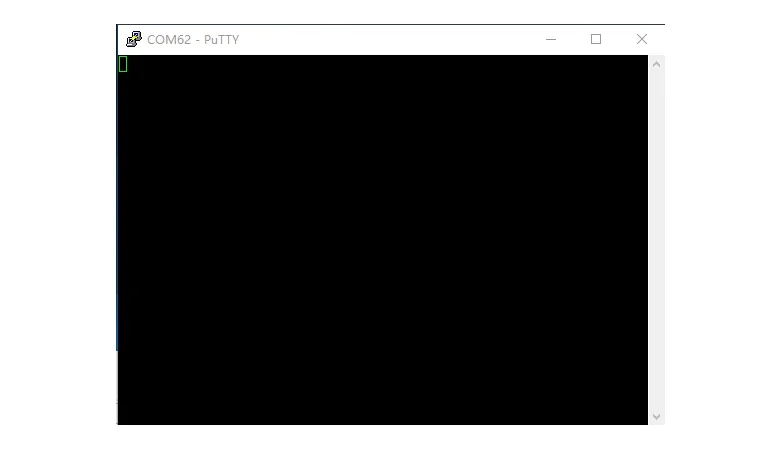

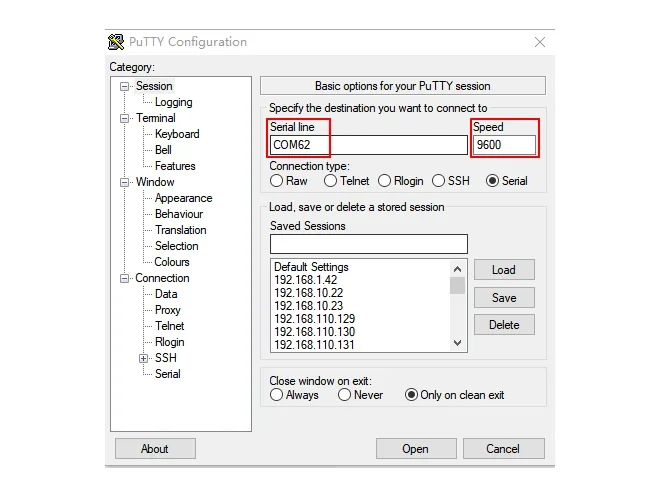

3.Abra el software del puerto serie en la computadora host como Putty, SSCOM.Configure el número de puerto serie y la velocidad en baudios para conectarse con la placa de destino.Entonces puede funcionar como se muestra a continuación,
Cómo cambiar el nivel IO
nanoUART proporciona cuatro niveles internos de IO de 5 V/3,3 V/2,5 V/1,8 V.Puede configurar el nivel IO cortocircuitando el puente de cortocircuito correspondiente en la parte posterior de la placa.
También puede cortocircuitar el puente VREF y proporcionar voltaje de referencia externo a través del pin VREF.
Documentación
●https://github.com/wuxx/nanoUART
Lista de envío

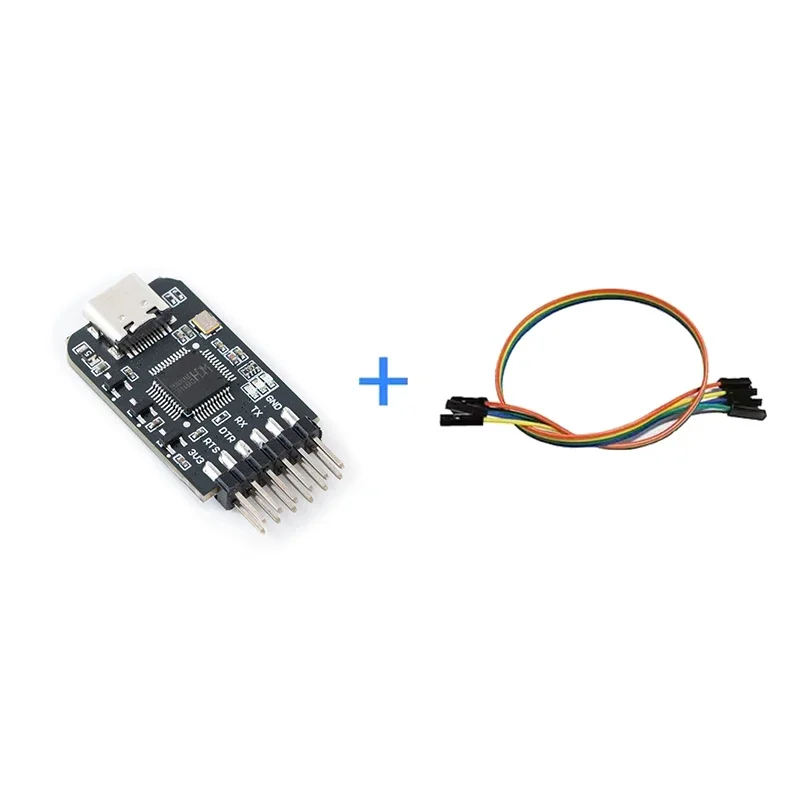

● Kit 1: nanoUART * 1 + Línea Dupont * 4

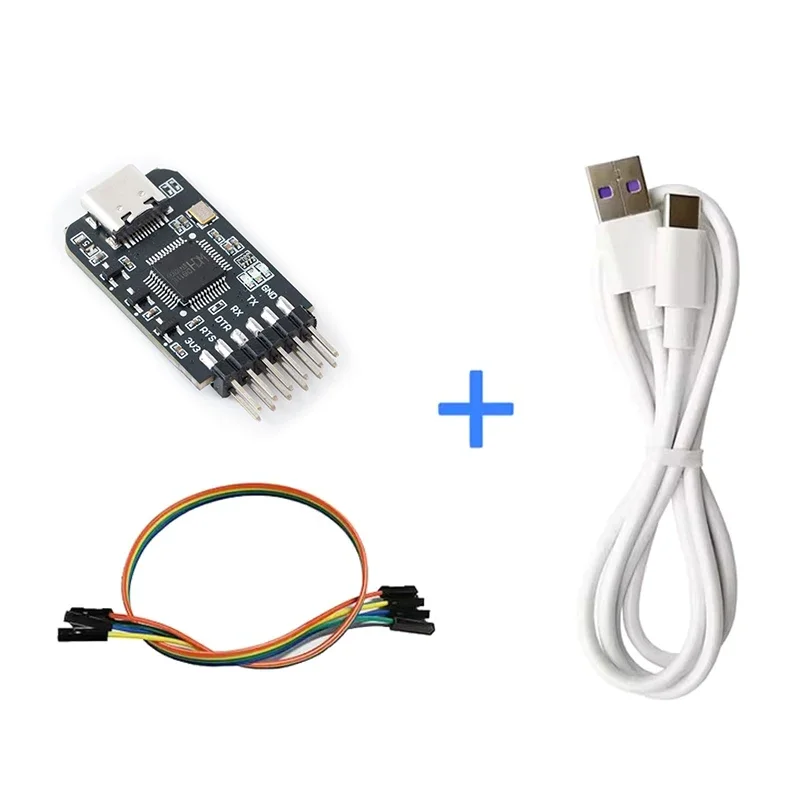

● Kit 2: nanoUART * 1 + Línea Dupont * 4 + Cable TYPE-C de 1 metro * 1
