【Detalles del producto】

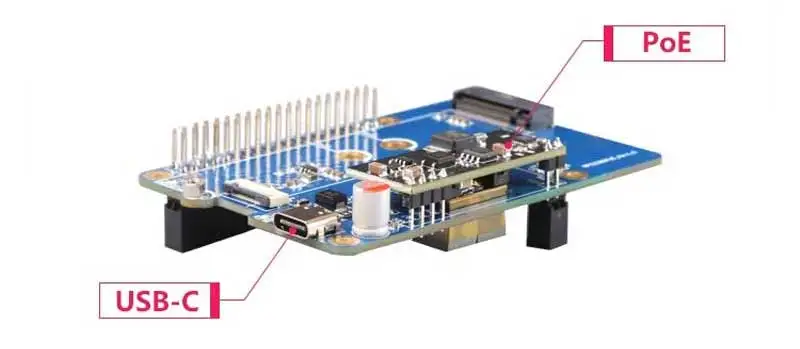

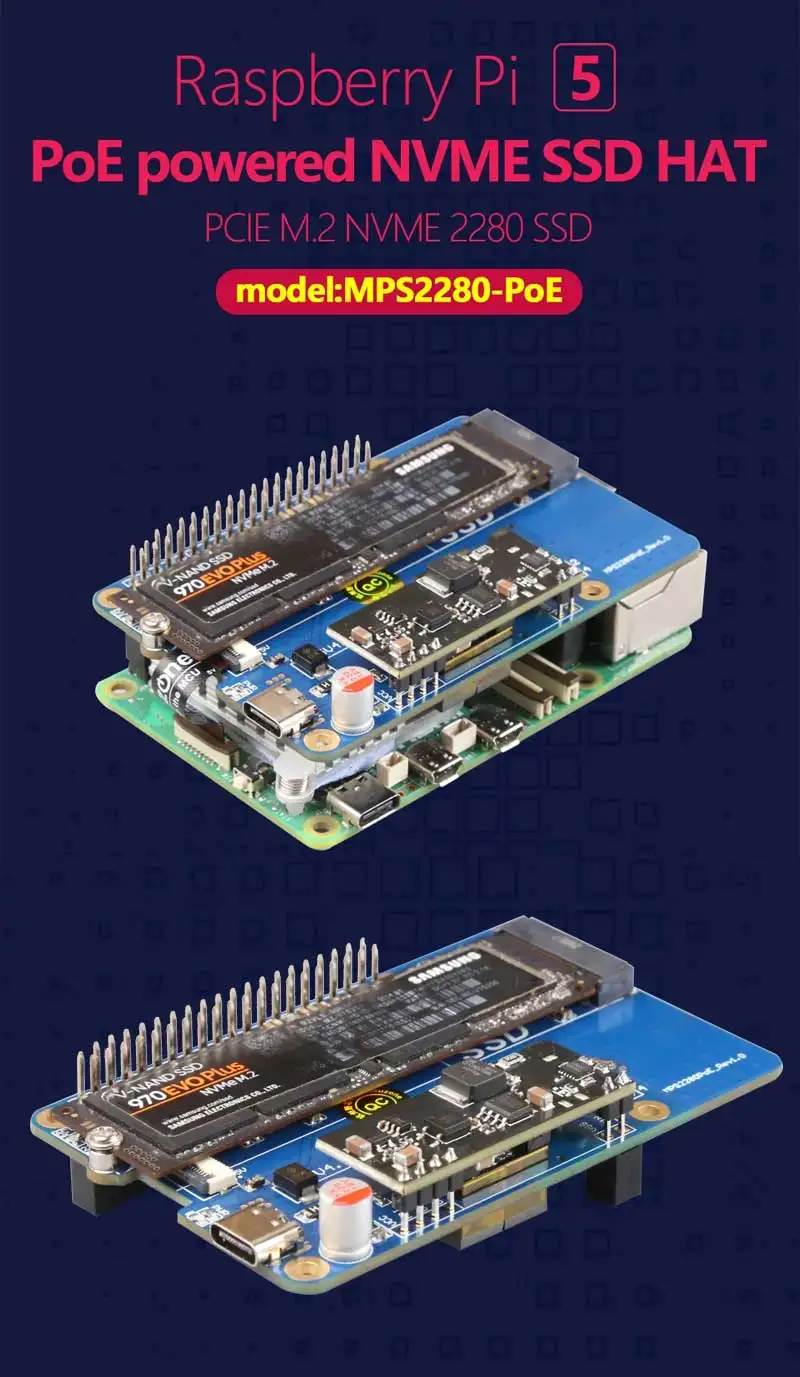

Fuente de alimentación PoE
[] Admite fuente de alimentación Ethernet en modo PoE;
[] Compatible con IEEE802.3AF/AT;
[] Con fuente de alimentación de modo de conmutación totalmente aislada (SMPS);
[] Salida del módulo PoE de hasta 5 V 4,5 A, asegúrese de que el dispositivo PSE ofrezca una salida de 30 W;
[] Si el RPi 5 está en modo de espera o funcionamiento con baja potencia, también puede suministrar energía a otros dispositivos a través del puerto USB-C, hasta 5V3A.

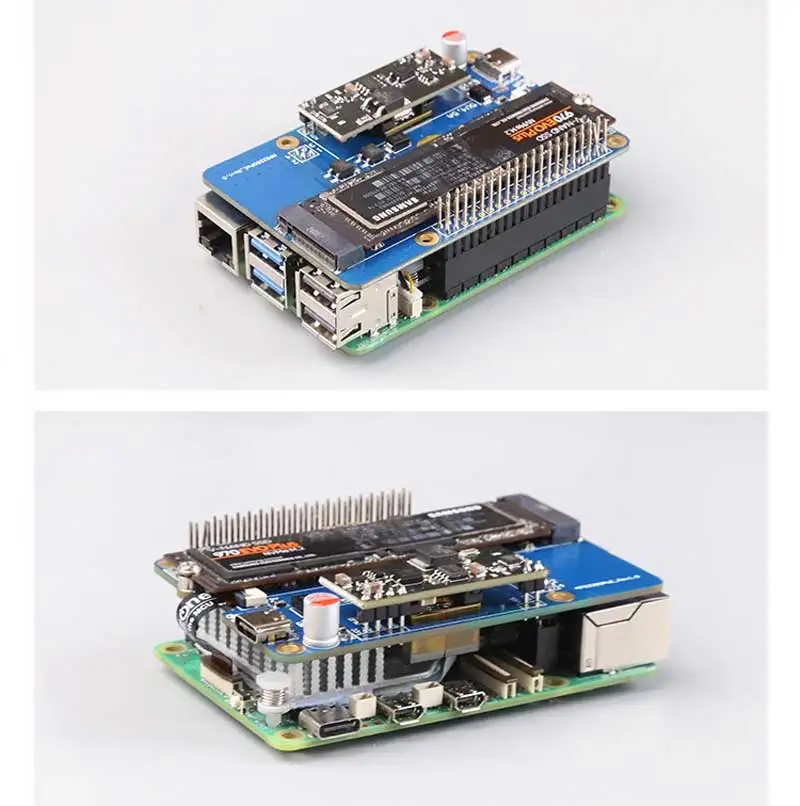

Especialmente diseñado para RPi 5
Diseño basado en la interfaz GPIO RPi 40PIN,
la parte superior conduce a cabezales de pines para acceder fácilmente a otras placas de expansión RPi.
PCIE a NVME SSD
[] Soporta PCle
Raspberry Pi 5 solo admite PCle x1, con modos Gen2 y Gen3.
[] M.2 M-key, compatible con NVMe SSD
Admite SSD de tamaño 2280/2242/2230 (solo se sueldan 2280 pilares de cobre de forma predeterminada).
[] Sistema de arranque SSD
Admite el arranque del sistema desde el disco duro NVME SSD y la expansión de almacenamiento.
El SSD también se puede utilizar únicamente para almacenamiento y el sistema arranca desde TF.
[] Fuente de alimentación M.2
El circuito de alimentación de la placa de expansión adopta un diseño de corriente de 2 A, que está limitado por el límite de corriente de la interfaz PCIE de Raspberry Pi 5 (5V1A) y puede proporcionar 3,3 V más de 1,5 A al SSD.
Generalmente, los requisitos actuales marcados en SSD pueden ser 2,5 A, 2,7 A o incluso 3 A, pero esta corriente corresponde al valor máximo del modo PCle x4, sin embargo, Raspberry Pi 5 solo admite el modo x1, por lo que la corriente real necesaria es mucho más pequeño.Nuestros diseños satisfacen la mayoría de las necesidades de SSD.
[] LED dual
Indicadores LED duales integrados: indicador de encendido ("PWR") e indicador de activación M.2 ("ACT").
[] Componentes de alta calidad
Adoptan componentes electrónicos de alta calidad y tecnología de inmersión en oro, y se producen sin plomo.
4 orificios de fijación M2.5 y un diseño cóncavo en la parte superior de la placa facilitan el funcionamiento y el uso de GPIO de 40 pines.

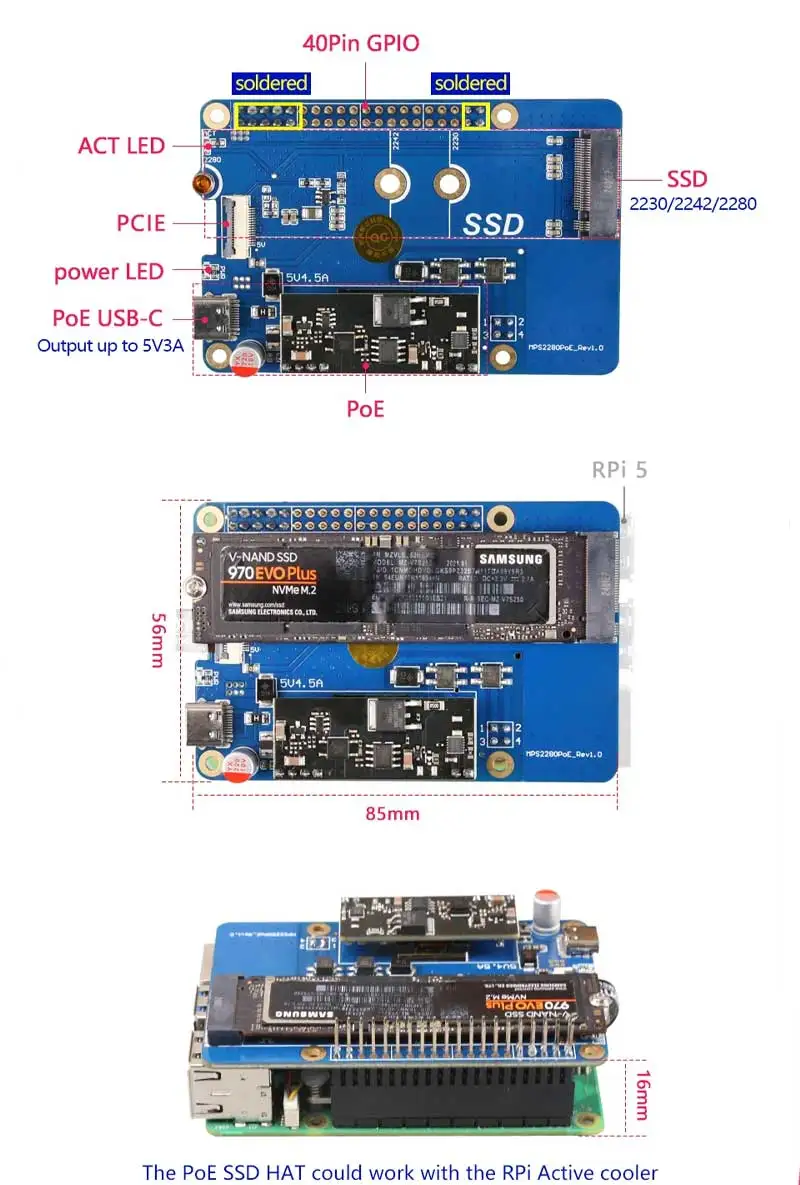

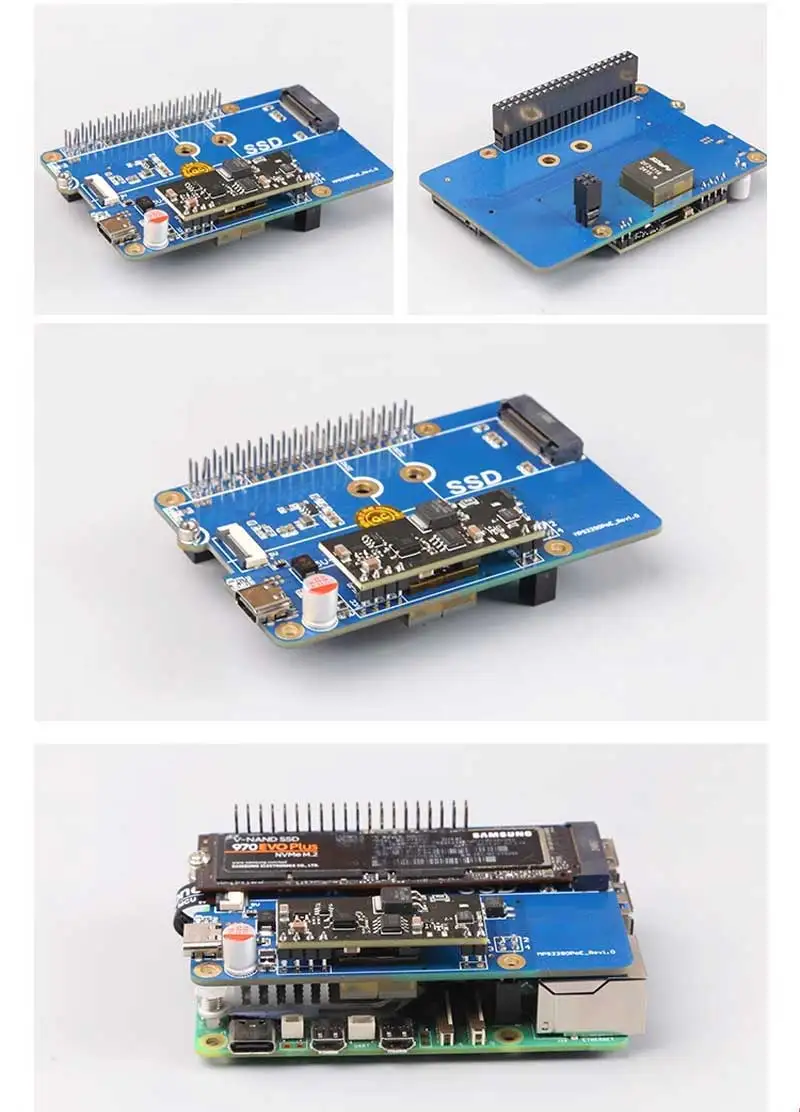

Detalles
Prueba de velocidad
[] El ancho de banda teórico del modo PCle Gen2 oficial de Raspberry Pi es de 5 Gbps, y elEl ancho de banda teórico del modo PCle Gen3 es de 8 Gbps.
[] Resumen: ¡El rendimiento del modo Gen3 se duplica en comparación con el modo Gen2!
Guía del usuario
[] Siga el proceso de habilitación de PCle en el sitio web oficial de Raspberry Pi.
https://www.raspberrypi.com/documentation/computers/raspberry-pi-5.html#arranque-desde-picie
[] El SSD sólo se utiliza como almacenamiento adicional:
Abra config.txt y agregue las siguientes dos líneas al final:
dtparam=nvme
dtparam=pciex1_gen=3
La segunda línea se utiliza para configurar el modo de interfaz.El ancho de banda de
El modo gen2 es de 5 Gbps y el ancho de banda del modo gen3 es de 8 Gbps.
Si no está configurado, por defecto es gen2.
[] Cómo configurar para el arranque desde SSD:
[] Establecer opciones de arranque:
sudo rpi-eeprom-config --edit
Modifique BOOT_ORDER a:
PEDIDO DE BOOT=0xf416
Habilitar la SONDA PCIE:
SONDA PCIE=1
Luego guarde, salga y reinicie.
[] Escriba el sistema en SSD (requiere un lector de tarjetas SSD):
Puede utilizar herramientas como Raspberry Pi lmager en Windows/Linux/Mac paraescriba la imagen en SSD.
También puedes usar la tarjeta TF para iniciar primero el sistema Raspberry Pi y luegouse la línea de comando para instalar Imager:
sudo apt instale rpi-imager
Luego podrá escribir la imagen en el SSD directamente debajo de Raspberry Pi.
Galería

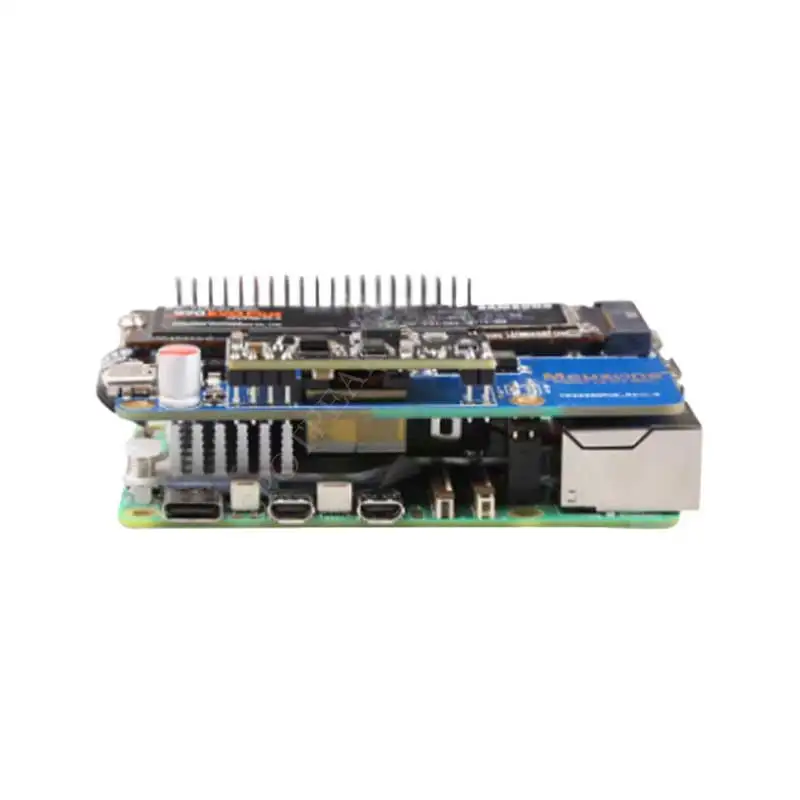

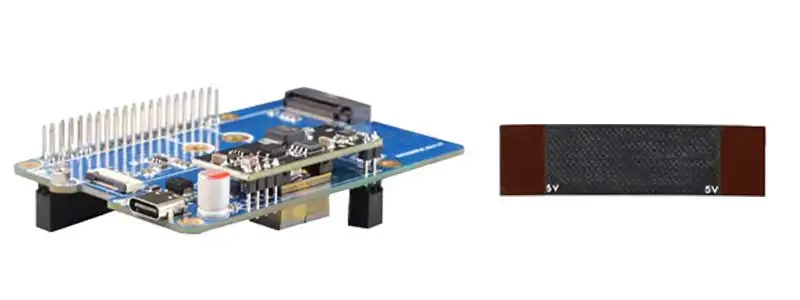

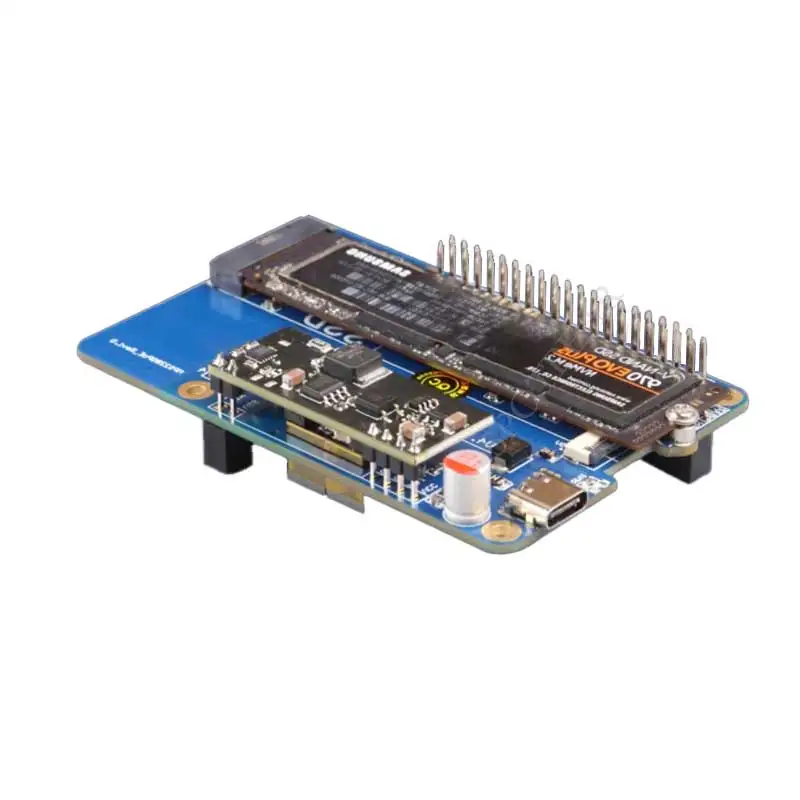

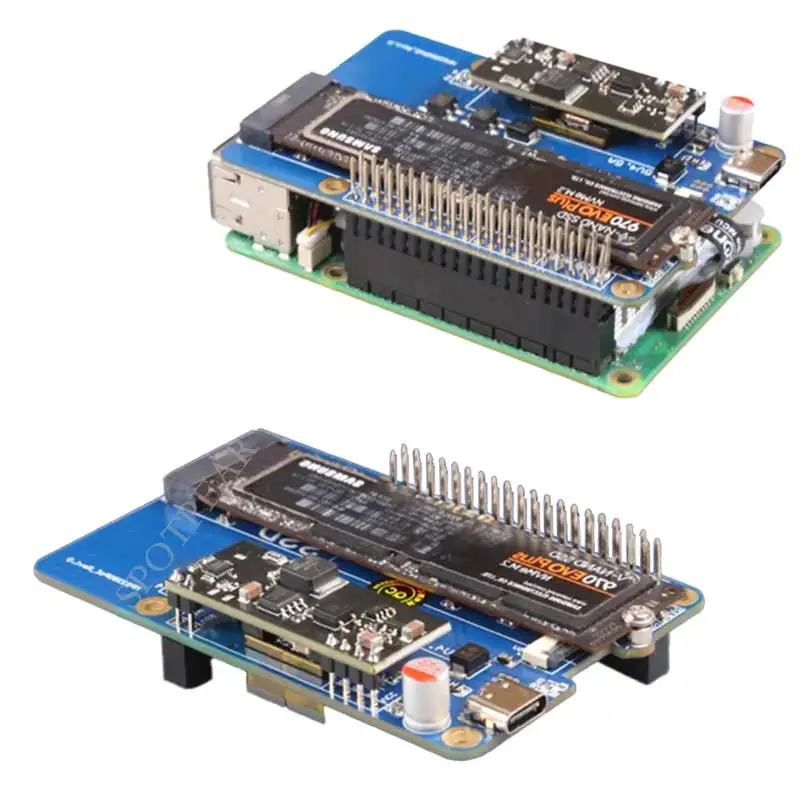

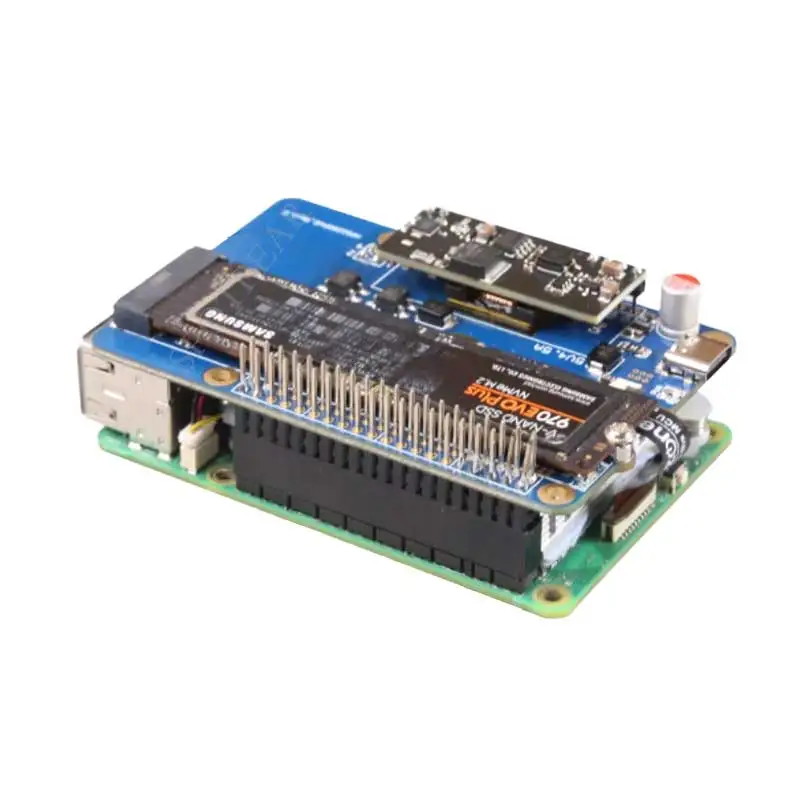

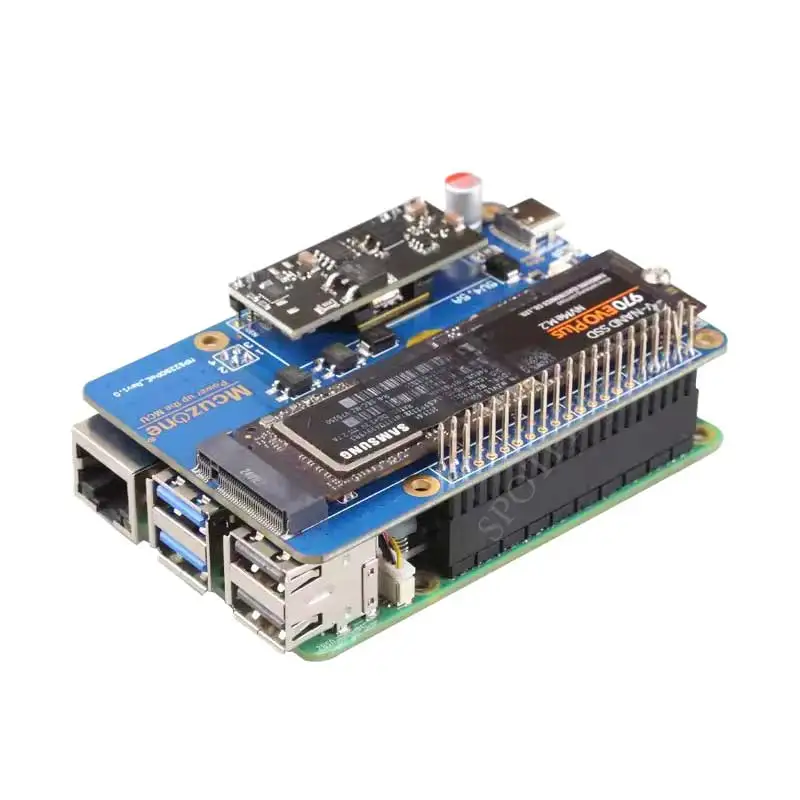

[] MPS2280-POE
