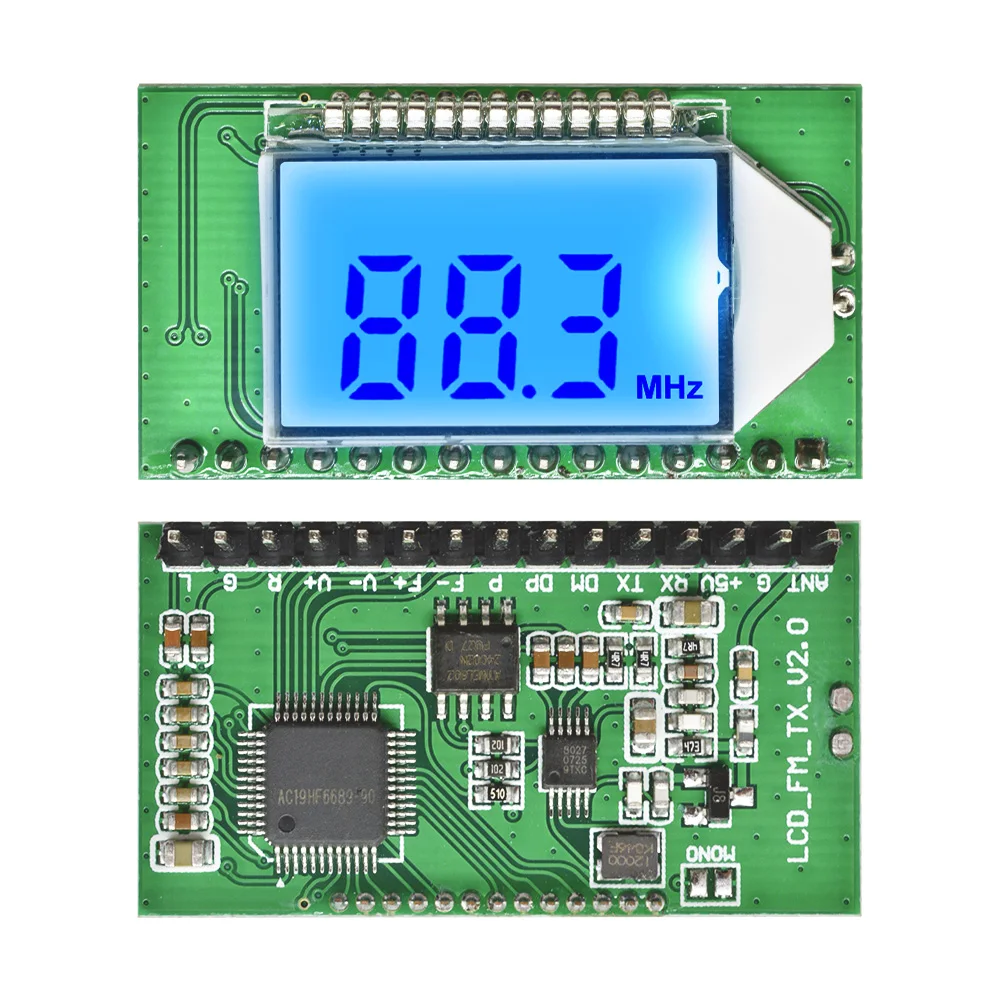

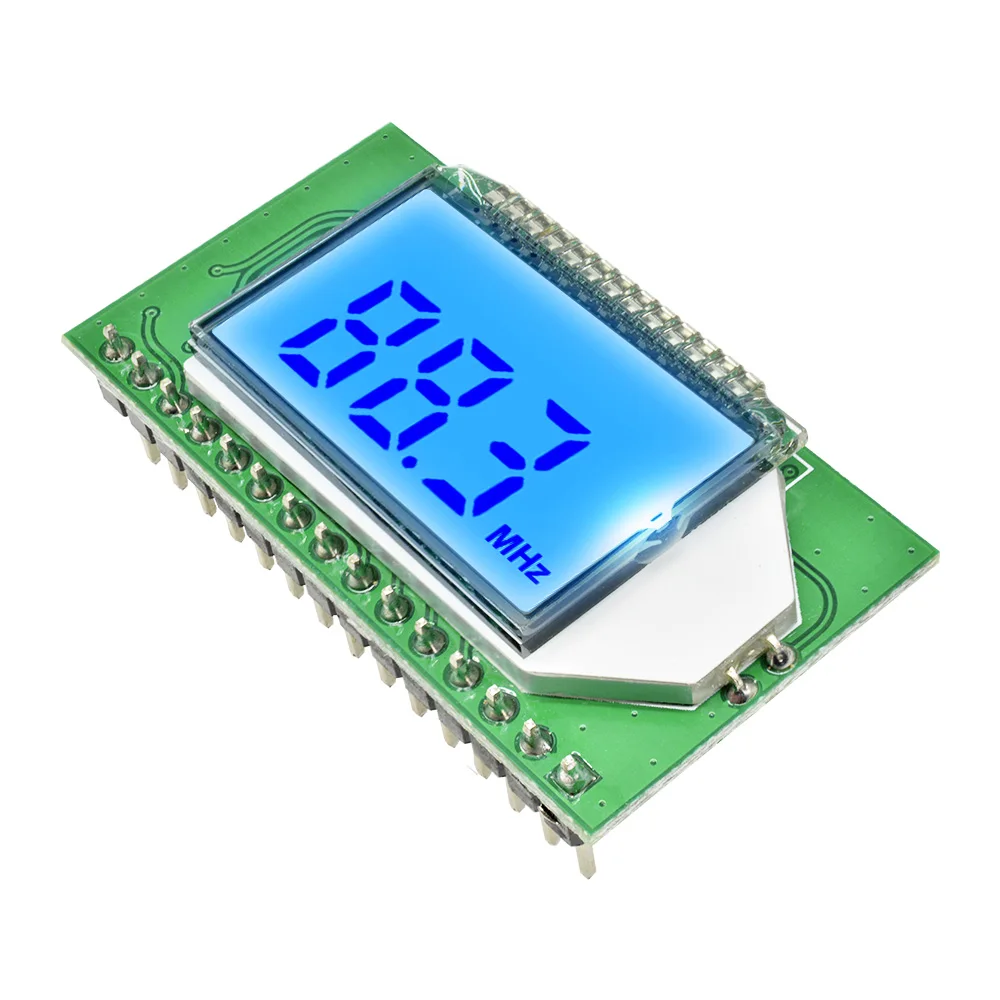

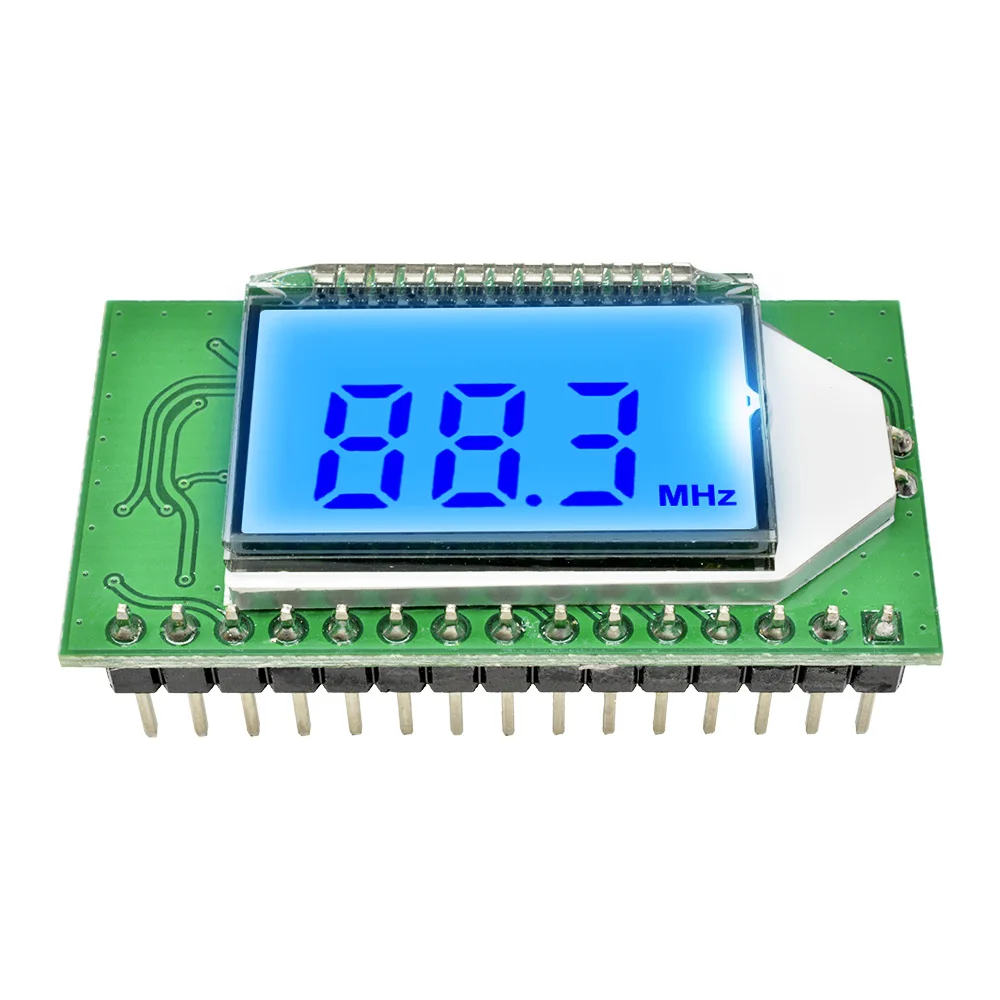

Módulo transmisor:
Puntos de venta del producto:
1. Adopte tecnología avanzada de procesamiento de señal de audio digital (DSP) y bucle de modulación de fase bloqueada (PLL) de FM para hacer que el sonido tenga un rendimiento más realista y estable.
2.La pantalla LCD es más intuitiva y precisa, con un consumo de energía muy bajo y mínima interferencia de ruido.
3.Control digital completo, operación más conveniente, lo que hace que el producto sea más estable y duradero.
4.Potencia y memoria frecuencia y volumen.
5.Amplia gama de aplicaciones.
Parámetros del producto:
Potencia de salida: 500mW
Rango de frecuencia: 50Hz-18KHz
Frecuencia de recepción: 87.0MHz-108,0MHz
Ruido equivalente: 30dB
Voltaje de alimentación: 3V-5V
Ámbito de aplicación: radio estéreo FM
Lista de embalaje:
Módulo transmisor * 1

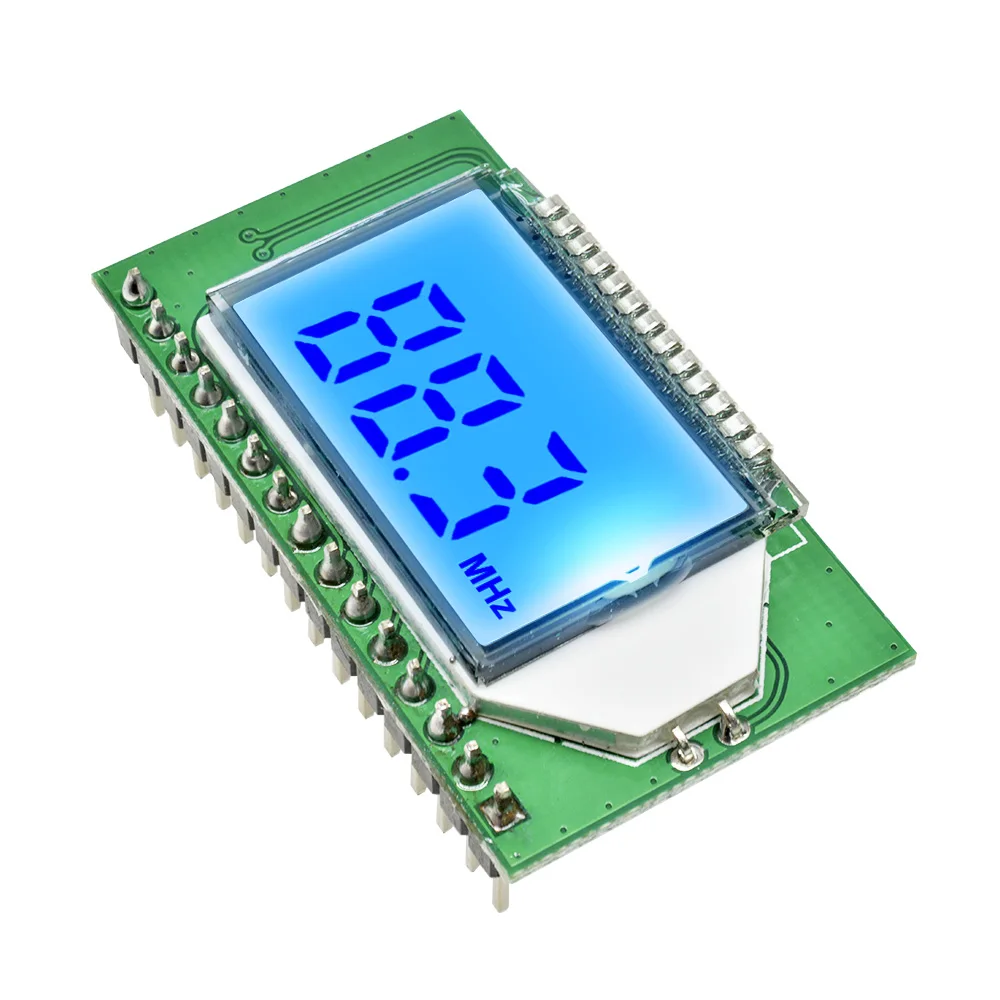

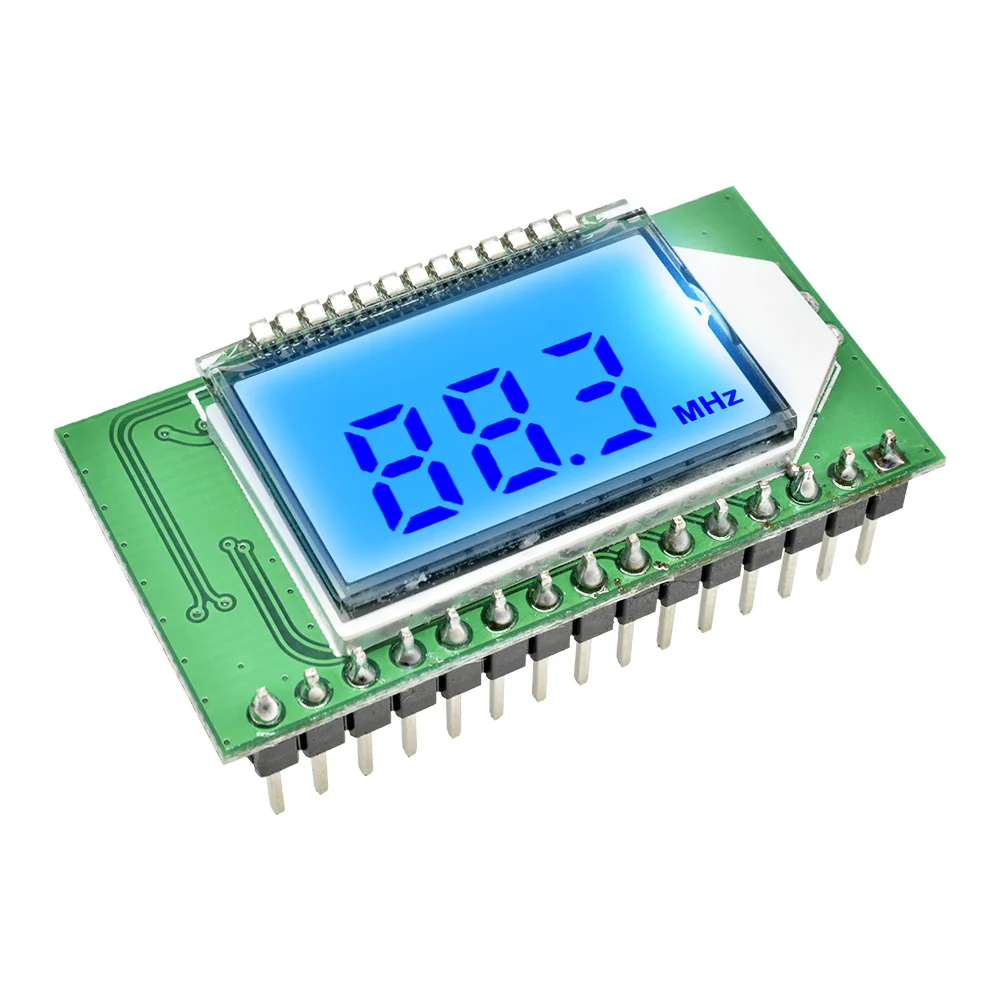

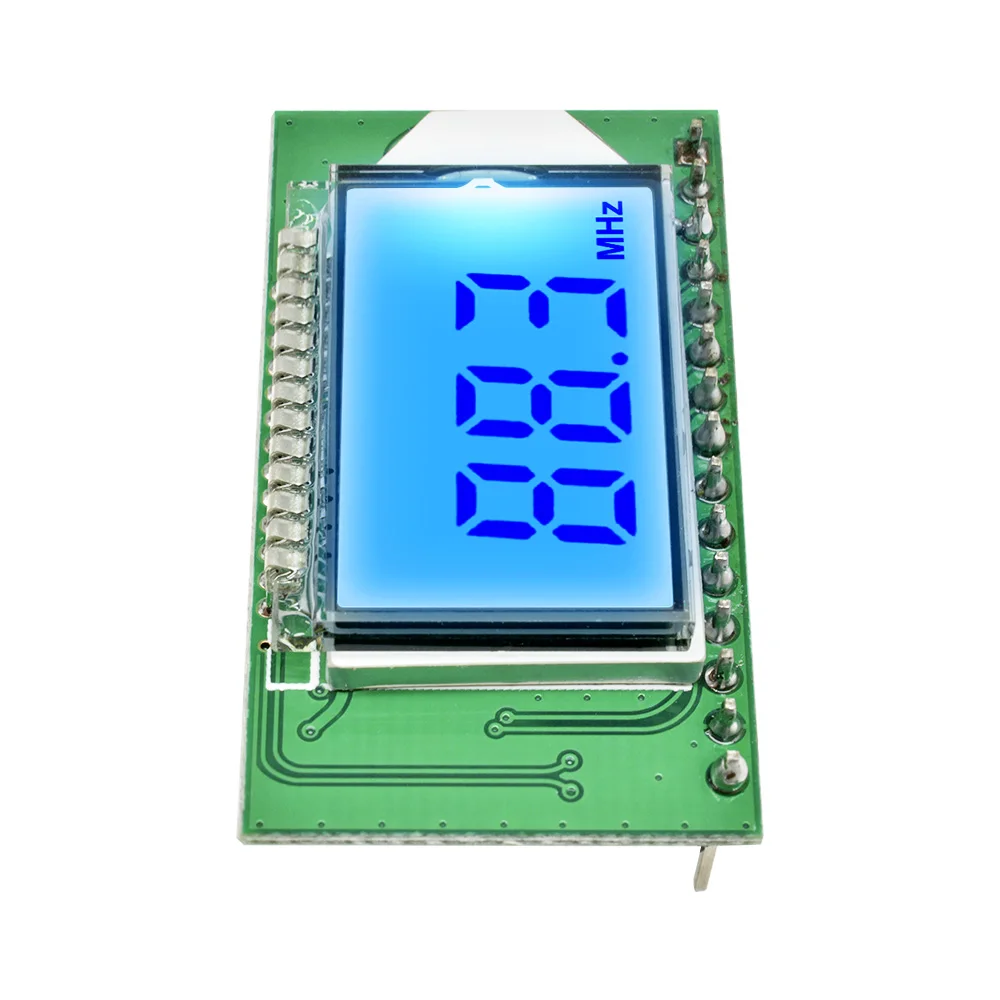

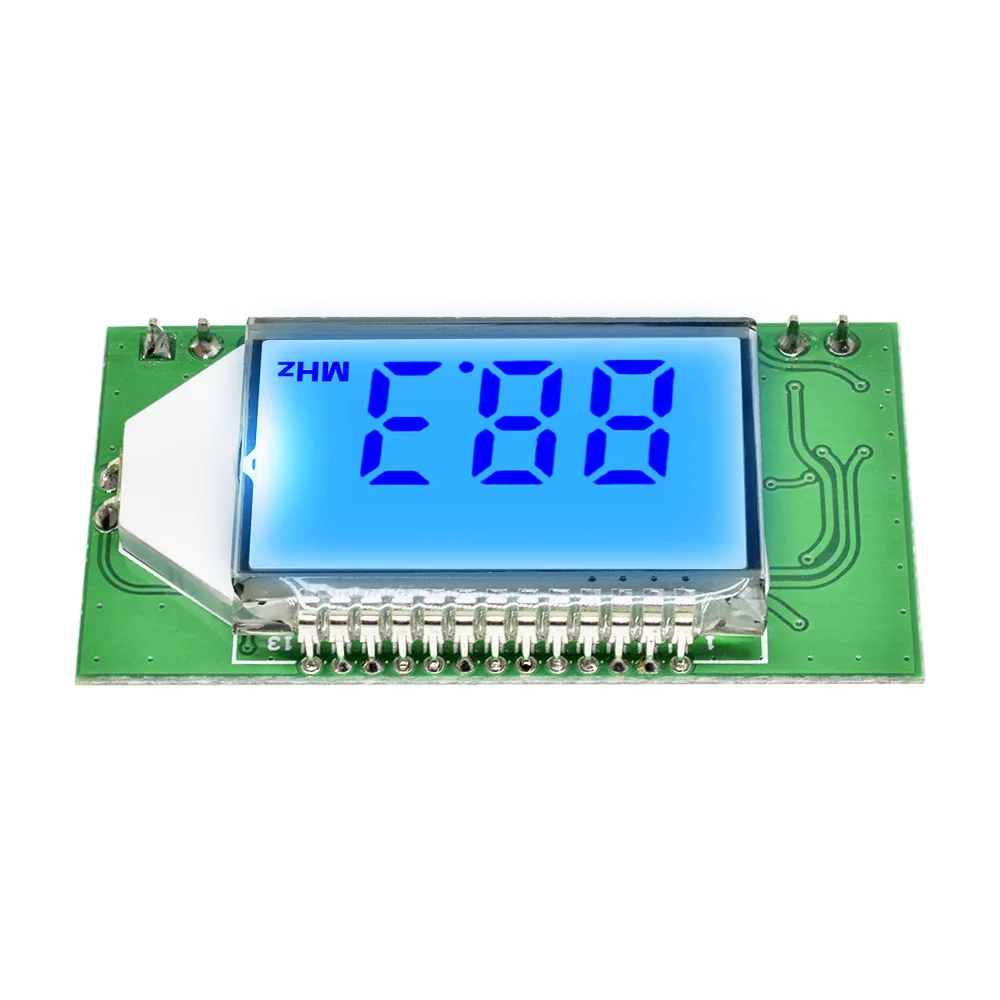

Módulo receptor
Características del producto:
1: El uso de tecnología avanzada de procesamiento de señales de audio digital (DSP) y tecnología de modulación de bucle de bloqueo de fase FM (PLL) para hacer que la calidad del sonido sea más realista, un rendimiento más estable y una frecuencia de trabajo de larga duración sin compensación.
2: La pantalla LCD es más intuitiva y precisa, con muy bajo consumo de energía y muy pequeña interferencia de ruido.
3: Con búsqueda automática de estaciones de radio y almacenamiento de estaciones de radio, fácil de operar y usar.
4: 30 niveles integrados de ajuste de volumen digital, la operación clave se puede completar fácilmente.
5: Apague la memoria automática de los datos antes de un corte de energía.
6: Admite control de comando AT del puerto serie.
7: Adopte la estabilización de la frecuencia del cristal de cuarzo, la frecuencia del transmisor de cambio de temperatura ya no se deriva.
8: Toda la banda de frecuencia busca automáticamente la banda de señal y almacena la memoria.
Parámetros del producto:
Potencia de salida: 500 mW (auriculares con accionamiento)
Rango de respuesta de frecuencia: 50Hz-18KHz
Canal de sonido: estéreo
Rango de ajuste de frecuencia de recepción:
Radio fuera del campus 87.0MHz-108,0MHz, radio en el campus 76.0MHz-108,0MHz
Ruido equivalente: ≥30dB
Tensión de alimentación: 3,0 V-5,0 V
Corriente: 40 mA
Nota: La radio (cualquier radio) es un equipo sensible a la radio, la interferencia de la fuente de alimentación o cerca puede afectar el funcionamiento normal del módulo.Por lo tanto, se recomienda que la fuente de alimentación del módulo sea un voltaje estable obtenido de una batería o un transformador de frecuencia industrial que haya sido regulado.No se puede utilizar fuentes de alimentación conmutadas (como cargadores de teléfonos móviles y cualquier otra fuente de alimentación conmutada), tesoros recargables, convertidores CC-CC conmutados, no se puede trabajar cerca del amplificador clase D, hornos microondas y otros equipos que producirán alta -interferencia electromagnética de frecuencia.De lo contrario, la interferencia electromagnética generada por estos dispositivos se acoplará al extremo frontal de RF del módulo a través del espacio, de modo que la recepción del ruido de la señal se restablezca.
Instrucciones de uso.

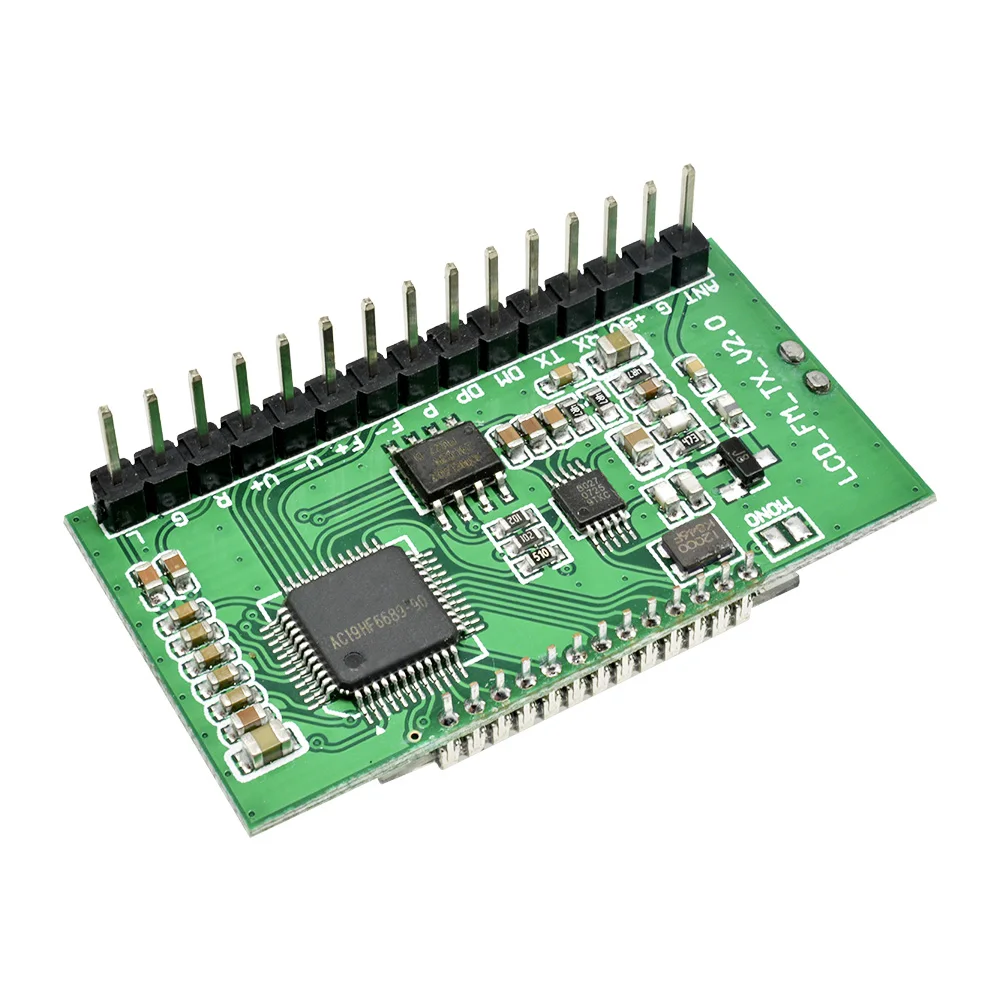

1: conexión de línea
Todas las salidas de funciones de este módulo están reservadas para puertos externos; los usuarios deben conectar el módulo de línea correspondiente para que funcione correctamente.
1 : Conecte la línea de audio
Los puertos correspondientes del módulo AGND, Salida R, Salida L están conectados al canal a tierra, izquierdo y derecho de la línea de transmisión de audio respectivamente.
2 : Conecte el cable de alimentación
Módulo correspondiente al puerto GND, VCC están conectados a los terminales negativos y positivos de la fuente de alimentación (batería), se recomienda que la fuente de alimentación utilice una batería u otra fuente de alimentación regulada.No se puede utilizar la fuente de alimentación conmutada sin filtro (como cargadores de teléfonos móviles y otras fuentes de alimentación conmutada de mala calidad); de lo contrario, la interferencia generada por la fuente de alimentación afectará el funcionamiento normal del módulo.El voltaje de funcionamiento normal de este módulo es de 3,0-5,0 V y el voltaje de la fuente de alimentación no debe exceder este rango.
3 : Conecte las teclas
Todas las teclas de este módulo son cables de puerto reservados, los clientes pueden acceder a las teclas de función correspondientes según las necesidades.Las teclas se pueden conectar a los puertos clave correspondientes del módulo y el otro extremo está conectado al GND o AGND del módulo.Algunos botones tienen función de pulsación larga (por ejemplo,Volumen +/- pulsación larga para volumen continuo +/-), la pulsación larga es válida durante más de 2 segundos.
4 : Antena de conexión
El puerto ANT se utiliza para conectar la antena FM; para recibir (transmitir) mejor las señales FM, se recomienda conectar una antena de varilla de amarre de 75 cm de longitud y, en la medida de lo posible, no hay ningún obstáculo cerca de la antena para cubrir.
5 : Conéctese al puerto serie (no es necesario conectarse sin control serie)
Interfaz de control serial de nivel TTL reservada en el módulo, la comunicación serial TTL con el módulo debe estar conectada a UART_RX, UART_TX y GND del módulo, puede usar una MCU externa (microcontrolador) o un puerto serie de computadora para enviar comandos para controlar las funciones relacionadas del módulo..Nota: Debido a que el nivel del puerto serie de la computadora no es el nivel TTL, al conectar la comunicación de la computadora, debe conectar el nivel RS323 al dispositivo de conversión de nivel TTL o usar el módulo de puerto serie de nivel USB a TTL para comunicarse con este módulo.Debido a que el módulo de control y comando en serie requiere un cierto grado de experiencia informática, no comprenda que el comprador no necesita lanzarlo.Toda la información consulte las instrucciones del bebé, el servicio de atención al cliente no proporciona orientación técnica a este sentido.
2: búsqueda automática de estaciones.
Este módulo viene con función de almacenamiento de estación de radio FM.Mantenga presionada la "busca automática" para comenzar a buscar y almacenar automáticamente estaciones de radio que se pueden escuchar; una vez completada la búsqueda, reproduzca automáticamente la primera estación de radio P01, el usuario puede presionar la tecla "estación de radio anterior" o "estación de radio siguiente". para cambiar entre las estaciones buscadas.Los usuarios pueden presionar el botón "estación anterior" o "estación siguiente" para cambiar entre las estaciones buscadas.

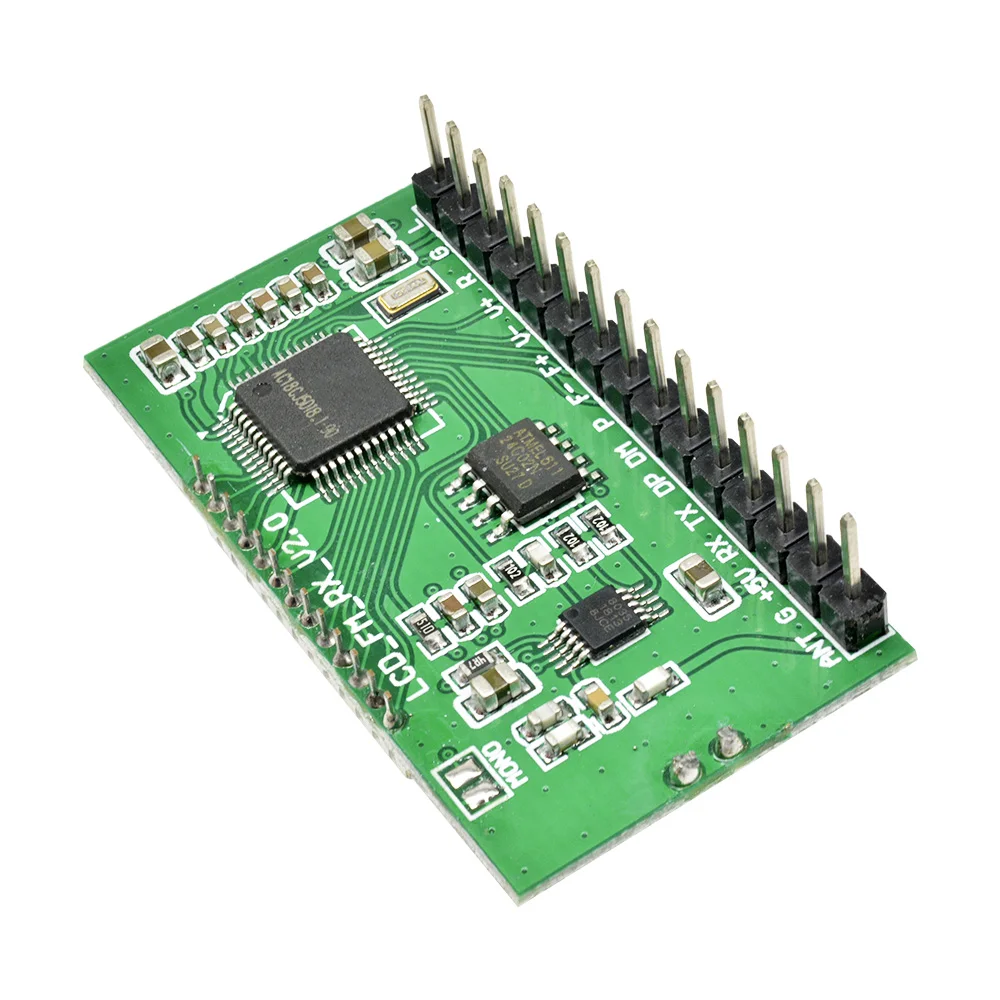

3: Mono/Estéreo.

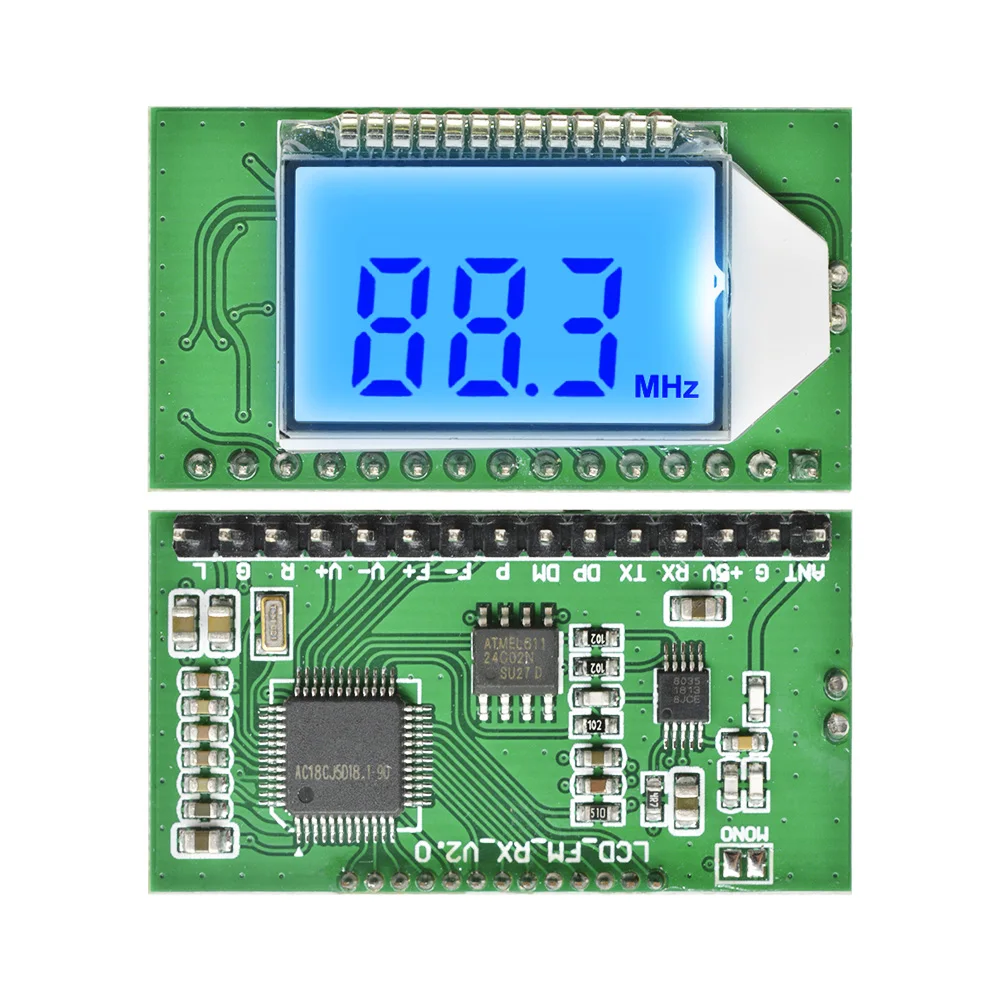

Este módulo se puede configurar de manera flexible en modo de demodulación mono y demodulación estéreo, los dos puntos de soldadura de MONO en la parte posterior de la placa PCB están conectados entre sí para el modo de demodulación mono y desconectados para el modo de demodulación estéreo.
4: Configuración del usuario:
Este módulo se puede configurar de acuerdo con el uso específico del usuario para configurar el estado de retroiluminación y si desea escuchar la banda de transmisión del campus, el método de configuración es el siguiente.Mantenga presionado VOL+, VOL- en estado de corte de energía y encendido de la pantalla LCD C1 significa abrir la radio del campus C0 significa cerrar la banda de radio del campus, la configuración será efectiva después de reiniciar.Para configurar el estado de retroiluminación, mantenga presionadas las teclas de radio arriba y abajo al mismo tiempo en el estado de apagado, la pantalla LCD B1 indica que la retroiluminación siempre está encendida, B0 indica que la retroiluminación está apagada durante 20 segundos y el La configuración entrará en vigor después del reinicio.Repita este paso para cambiar el estado de configuración para cambiar.La configuración uniforme de fábrica no es una banda de transmisión en el campus abierta, retroiluminación sin operación 20 segundos apagada.
Atención: 1: Está estrictamente prohibido que el voltaje de la fuente de alimentación exceda el voltaje de esta unidad.
1: Está estrictamente prohibido que el voltaje de la fuente de alimentación exceda el rango de voltaje de la fuente de alimentación de este módulo.
2: Cuando trabaje, no puede tocar la parte posterior de los componentes del módulo, para no afectar el funcionamiento normal del módulo o provocar un cortocircuito en el módulo.
Ámbito de aplicación: radio estéreo FM, radio digital
Lista de productos:
Módulo receptor * 1
