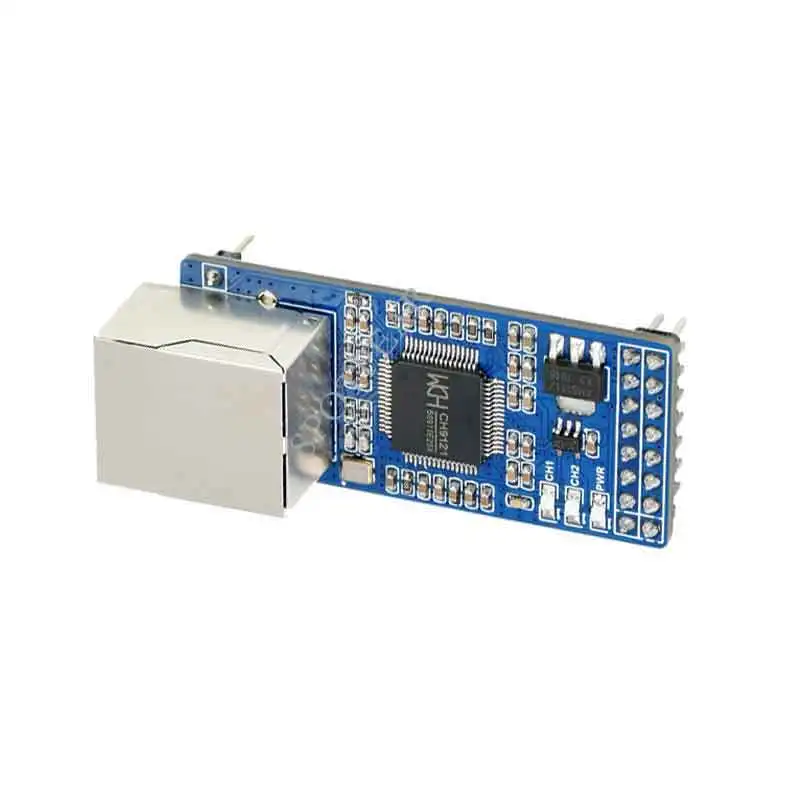

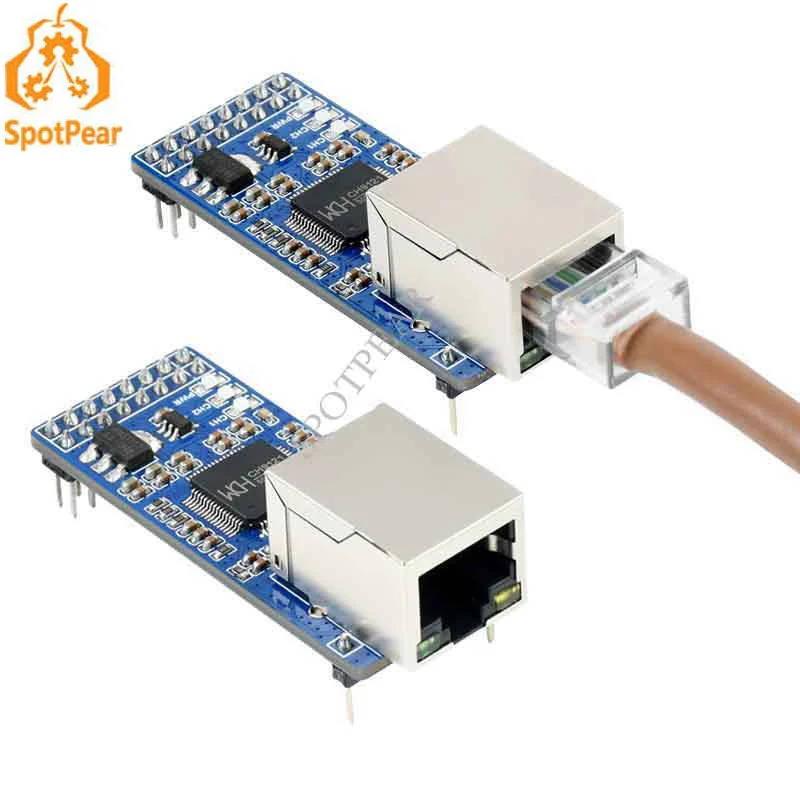

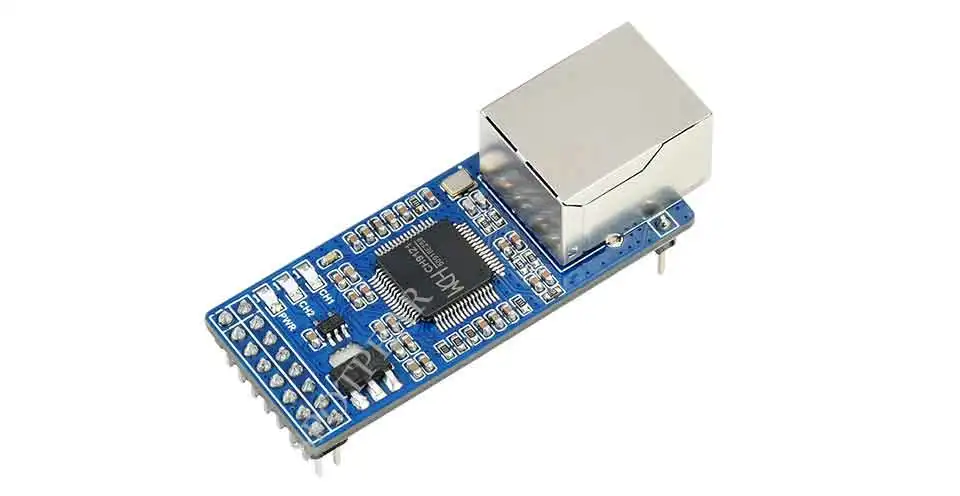

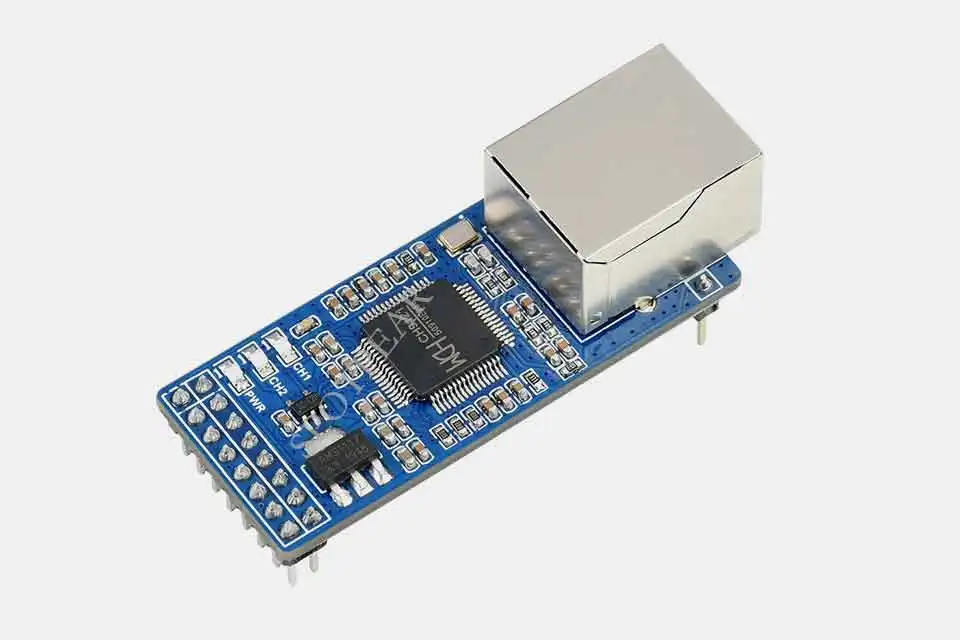

Módulo de transmisión transparente de puerto serie convertidor UART a Ethernet de 2 canales UART a ETH de 2 canales

ElUART de 2 canales a ETHproporciona una manera fácil de comunicarse entre UART TTL y RJ45 Ethernet, lo que permite la transmisión de datos transparente bidireccional.Es fácil de usar, junto con funciones como velocidad de datos rápida, bajo consumo de energía, alta estabilidad, se adapta a aplicaciones como seguridad, IoT, etc.

• Capas MAC e PHY Ethernet integradas

• Transmisión de datos transparente bidireccional entre UART y Ethernet

• 10/100 M, interfaz Ethernet de negociación automática full-duplex/half-duplex, compatible con 802.3-

• Auto-MDI/MDIX, detecta y cambia el tipo de cable automáticamente

• Admite IP de obtención automática de DHCP y acceso de dominio DNS

• Configuración de parámetros de red como modo de funcionamiento de chip, puerto, IP, mediante software de computadora host o comando UART

• Cuatro modos de funcionamiento: CLIENTE TCP, SERVIDOR TCP, CLIENTE UDP, SERVIDOR UDP

• Operación simultánea UART de 2 canales, transmisión transparente independiente para cada canal

• Comunicación UART full-duplex o half-duplex, admite cambio automático RS485 RX/TX

• Admite software de puerto serie virtual (proporcionado)

• Soporte del mecanismo KEEPALIVE

• Viene con recursos de desarrollo y manual (ejemplos para Pico/Raspberry Pi/Arduino/STM32)

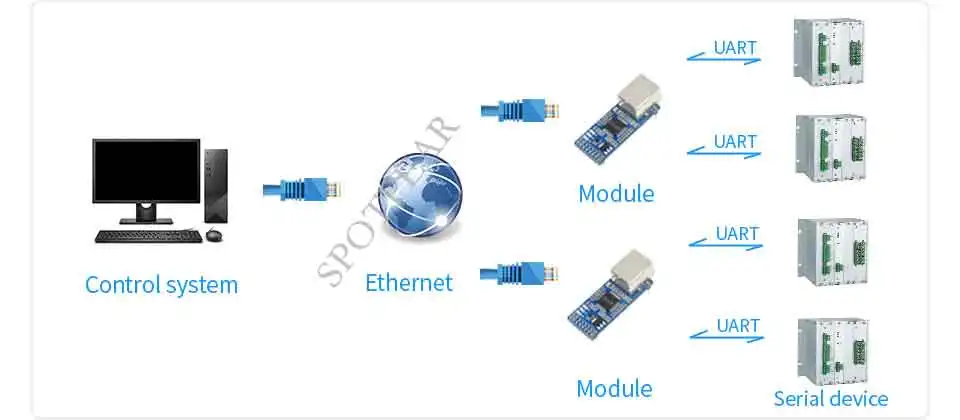

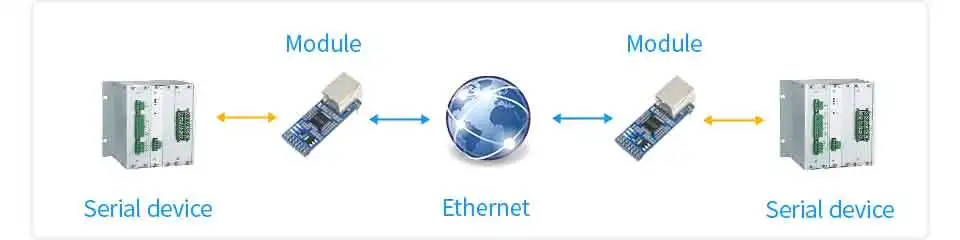

Administre dispositivos de múltiples clientes en serie de forma remota a través de un servidor web

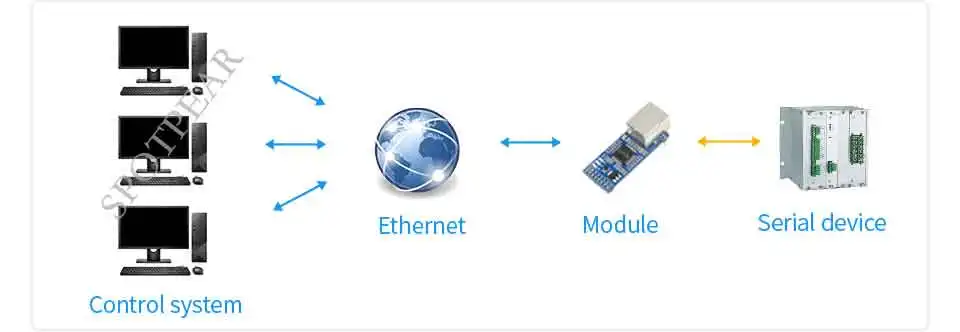

Administre el servidor serie de forma remota a través de múltiples clientes web

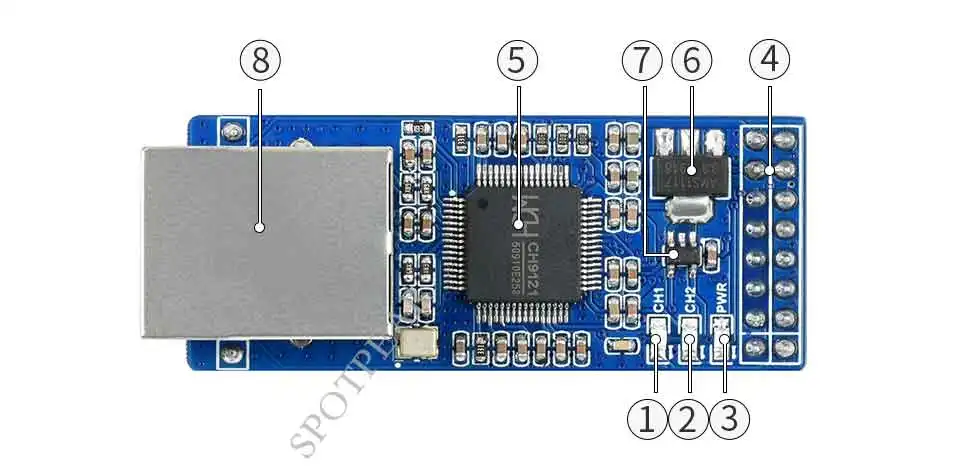

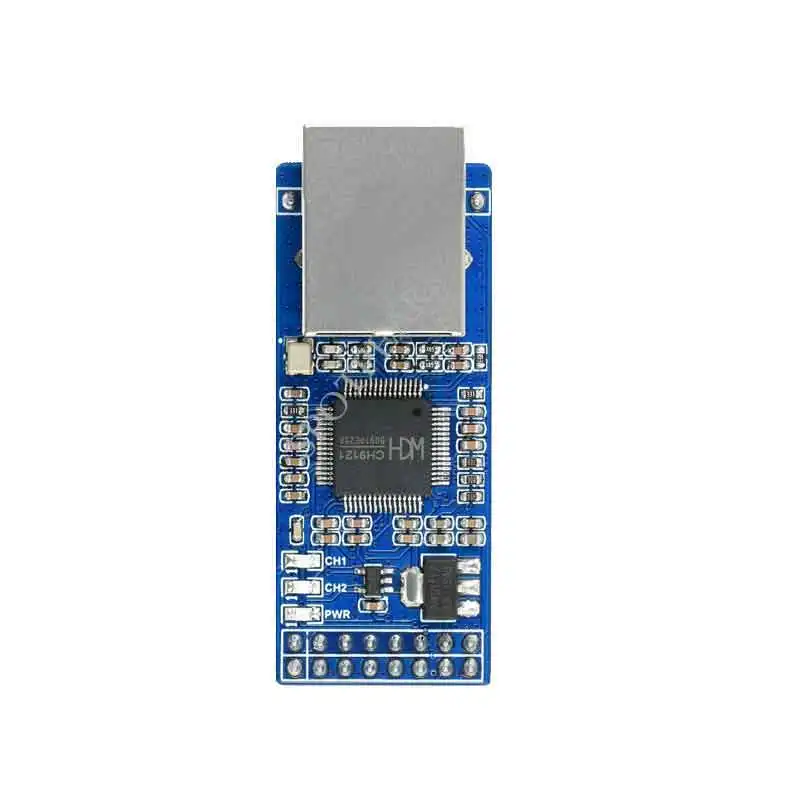

Qué hay a bordo

1. Indicador de estado de conexión UART 1

2. Indicador de estado de conexión UART 2

3. Indicador de encendido

4. Pines de control CH9121

1. Controlador CH9121

2. IC de fuente de alimentación AMS1117-3.3V

3. IC de fuente de alimentación RT9193-18GB

4. Puerto Ethernet

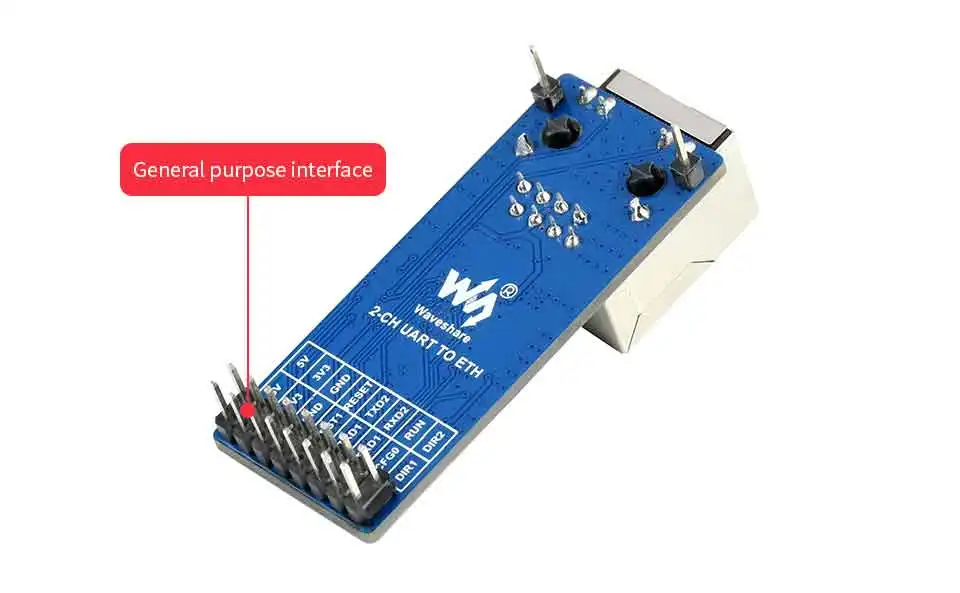

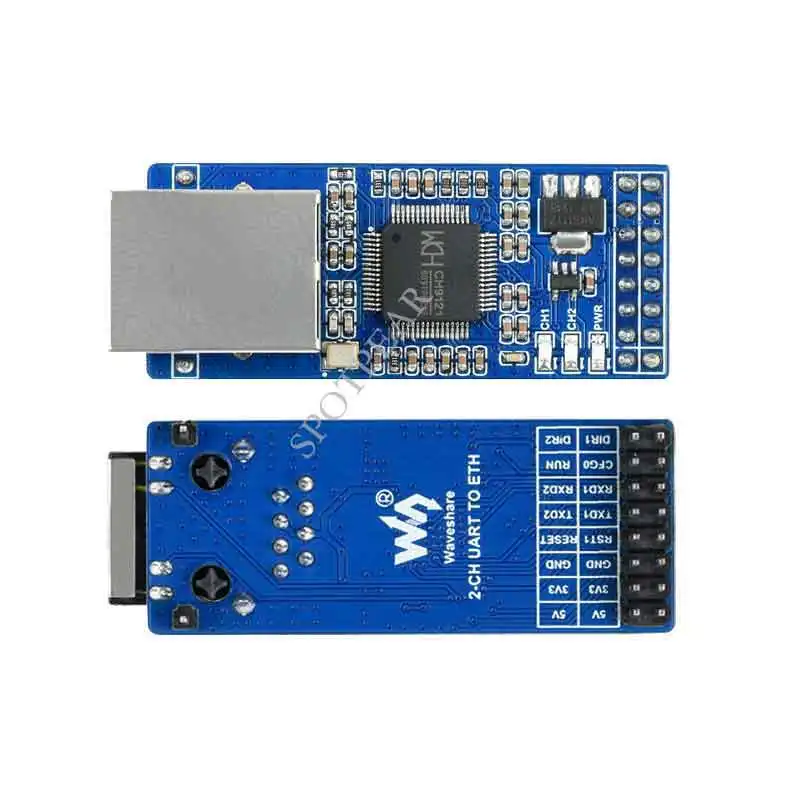

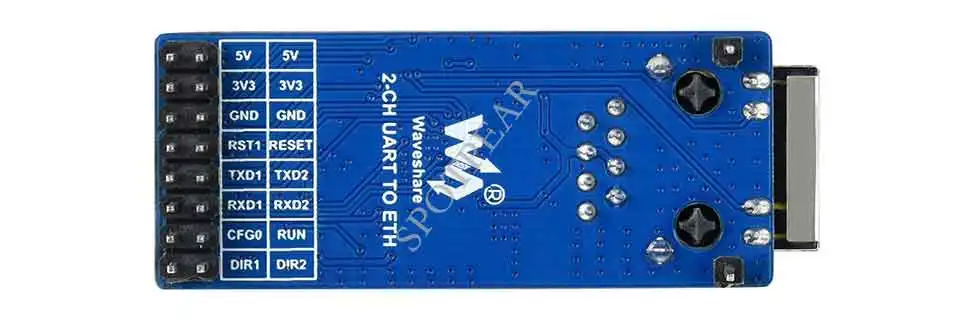

Definición de pinout

5V / 3V3

Positivo de alimentación, use cualquier pin de 5 V/3,3 V para la fuente de alimentación

TIÑO

suelo

RST1

Entrada de reinicio externa, baja actividad

RESET

Restaurar a la configuración de fábrica, detectado cuando el chip está encendido, baja actividad

TXD1

Salida de datos UART 1 asíncrona (habilitada por defecto)

TXD2

Salida de datos UART asíncrona 2(deshabilitado por defecto)

RXD1

Entrada de datos UART 1 asíncrona (habilitada por defecto)

RXD2

Entrada de datos UART asíncrona 2(deshabilitado por defecto)

CFG0

Modo de configuración UART, nivel bajo para ingresar a la configuración, nivel alto para salir de la configuración

ARRIBA

Pin indicador del estado de funcionamiento

DIR1

Interruptor UART 1 RS485 RX/TX (se conecta al controlador RS485 externo)

DIR2

Conmutador UART 2 RS485 RX/TX (se conecta al controlador RS485 externo)

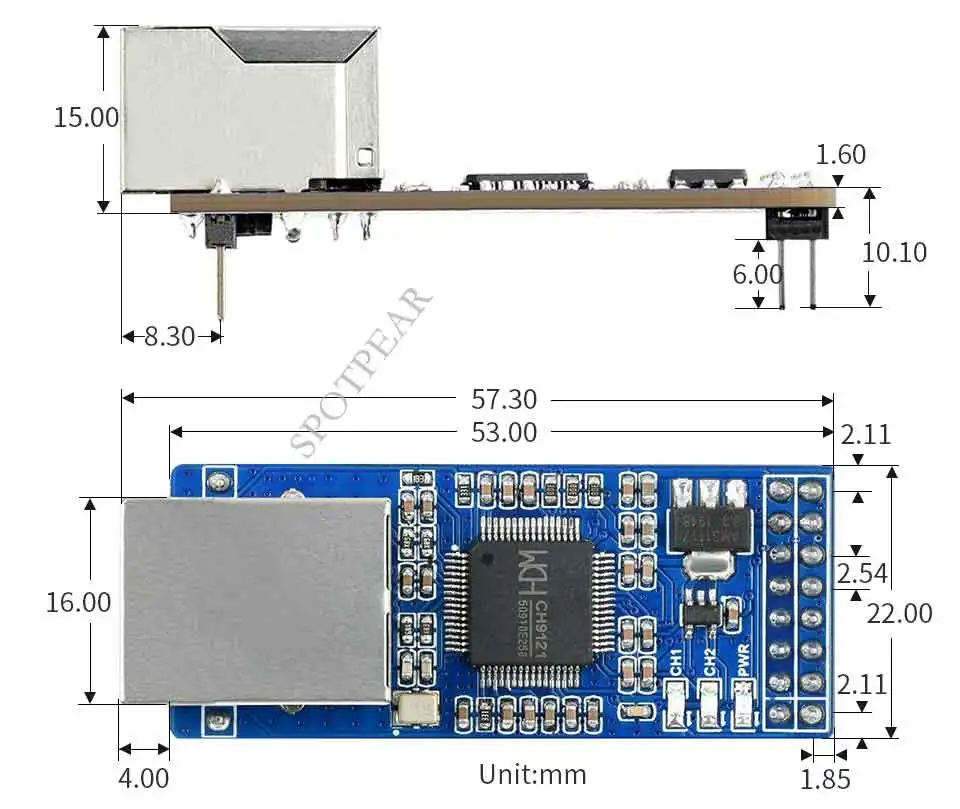

Dimensiones del contorno
