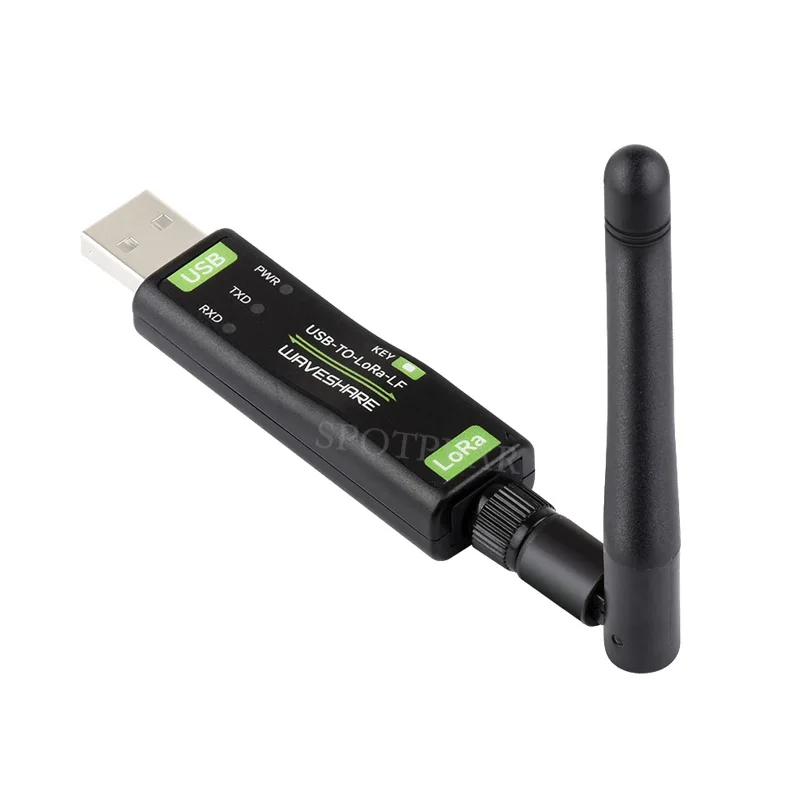

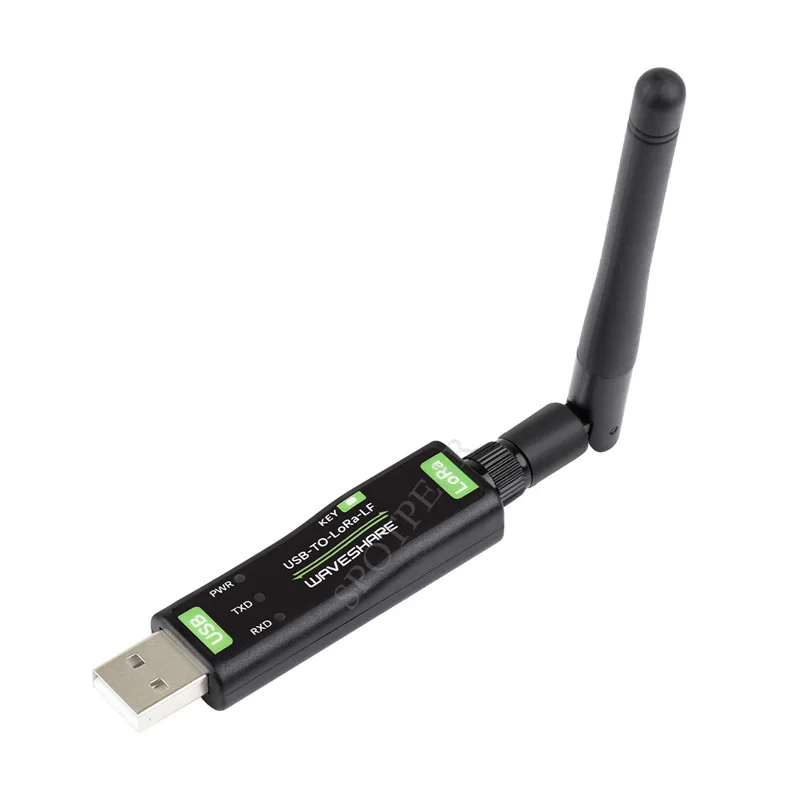

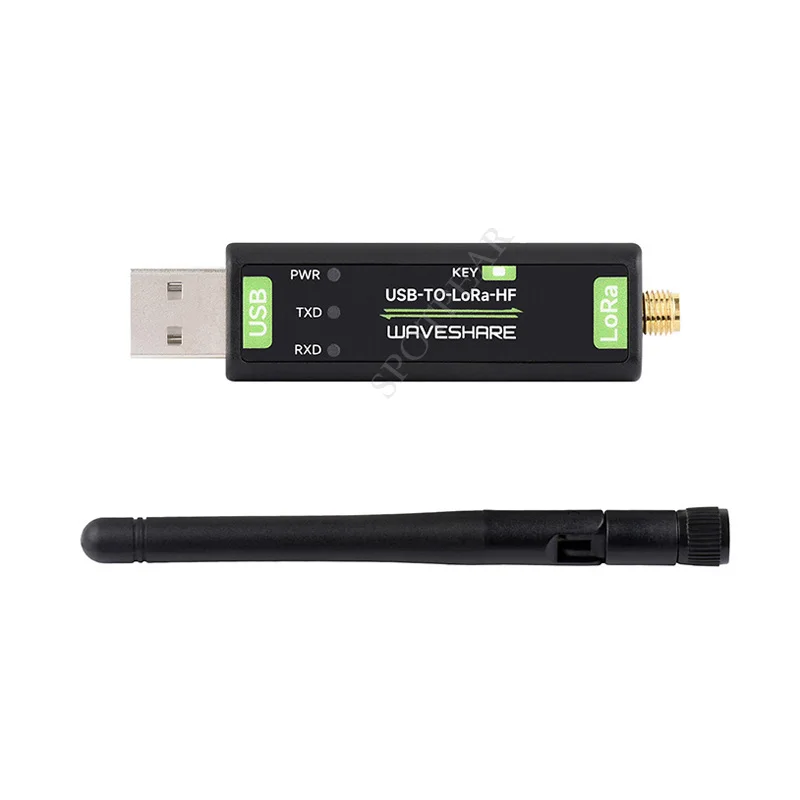

Módulo de transferencia de datos USB a LoRa, basado en SX1262, adecuado para la adquisición de datos en la industria y la agricultura

【Características de un vistazo 】

[] El USB-TO-LoRa-xF es una unidad de transferencia de datos inalámbrica con interfaces USB basadas en el módulo SX1262.

Adopta la tecnología LoRa Modular y Demodular, con las ventajas de anti-interferencia y larga distancia

Comunicación (hasta 5KM). Admite punto a punto, punto a multipunto, Red de retransmisión, AES, etc.

Tamaño compacto y fácil de instalar, adecuado para la transmisión inalámbrica de datos y el control de dispositivos de la industria.

Protocolo de usuario estándar o no estándar

[] Adopta la tecnología LoRa Modulate y Demodulate, antiinterferencia y comunicación a larga distancia

[] Adopta el chip SX1262 original, con sensibilidad de recepción de-148dBm y potencia de emisión de 22dBm

[] Admite Detección de preambulo, con CRC, paquetización automática, funciones de caché de 960 bytes

[] Admite envío LBT, salida RSSI, configuración de comando AT

[] Admite envío LBT, salida RSSI, configuración de comando AT

[] Comunicación AES para garantizar la seguridad de la transmisión de datos

[] Admite Red de relé multinivel para aumentar la distancia de comunicación inalámbrica

[] Admite la configuración del host y la actualización del firmware (admite la personalización del firmware para pedidos por lotes)

[] Viene con recursos de desarrollo en línea y manual

【Especificaciones】

APARIENCIA

[] Interfaces : USB tipo A

Conector hembra: antena omnidireccional 6dBi × 1

[] Carcasa: carcasa de ABS

[] Dimensión: 56,40 × 18,40 × 12,52mm

PARÁMETROS INALÁMBRICOS

[] Banda de frecuencia: Sub-GHz (410 ~ 510MHz, 850 ~ 930MHz)

[] Modulación de señal: LoRa

[] Tipo de cifrado: AES128

[] Potencia de emisión: + 22dBm Max

[] Sensibilidad de recepción: -148dBm

PARÁMETROS SERIALES

[] Tasa de baudios: 1200 ~ 115200bps

[] Bit de paridad: ninguno, Impar, Par

[] Bit de datos: 8 ~ 9 bits

[] Control de flujo: N/A

REQUISITO AMBIENTAL

[] Temperatura de funcionamiento: Versión TCXO: 0 ~ 85 ℃

[] Versión XTAL: 0 ~ 50 ℃

[] Rango de humedad: 5% ~ 95% humedad relativa

【Opciones de versión】

【Función principal】

[] Soporta USB a LoRa

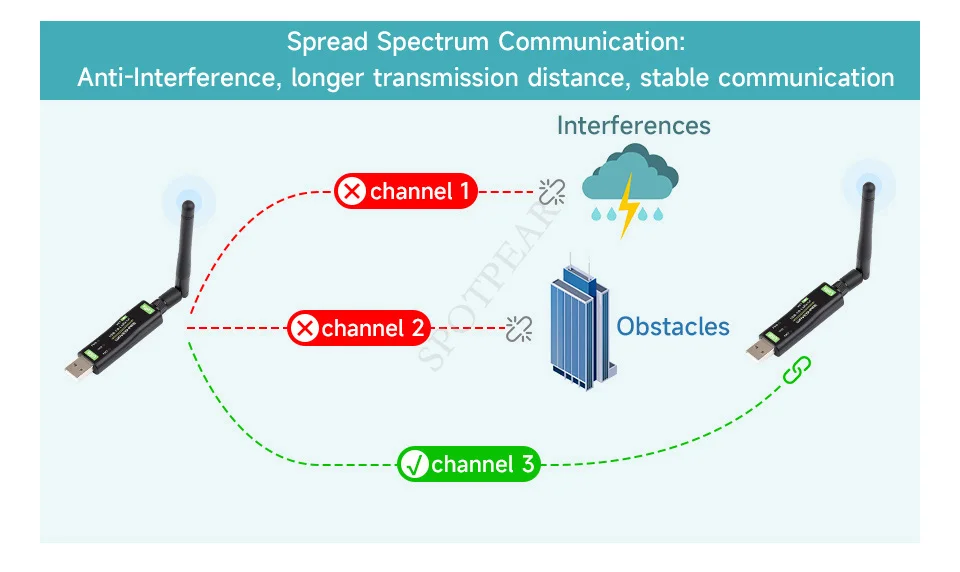

【Tecnología LoRa Spread Spectrum 】

[] En comparación con la comunicación tradicional, LoRa Chirp Spread Spectrum (CSS) y Frequency Hopping Spread

Las tecnologías de espectro (FHSS) mejoran en gran medida el rendimiento de la comunicación de largo alcance y la antiinterferencia,

Ampliamente utilizado en campos de comunicación militar e industrial.

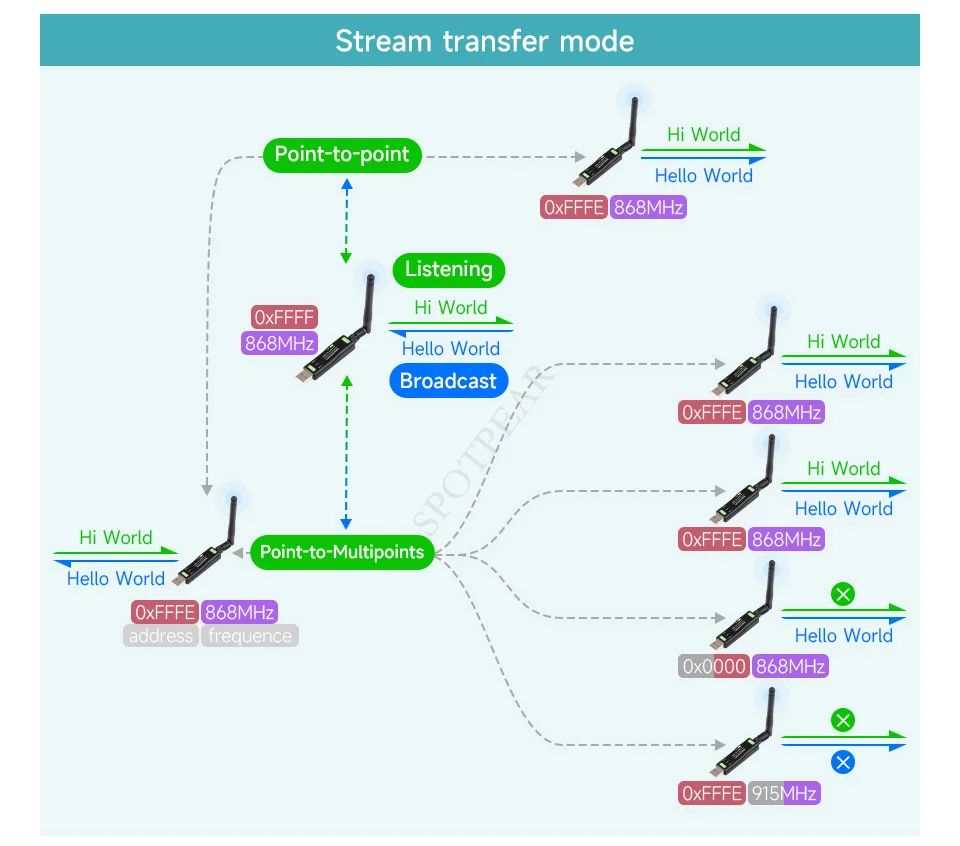

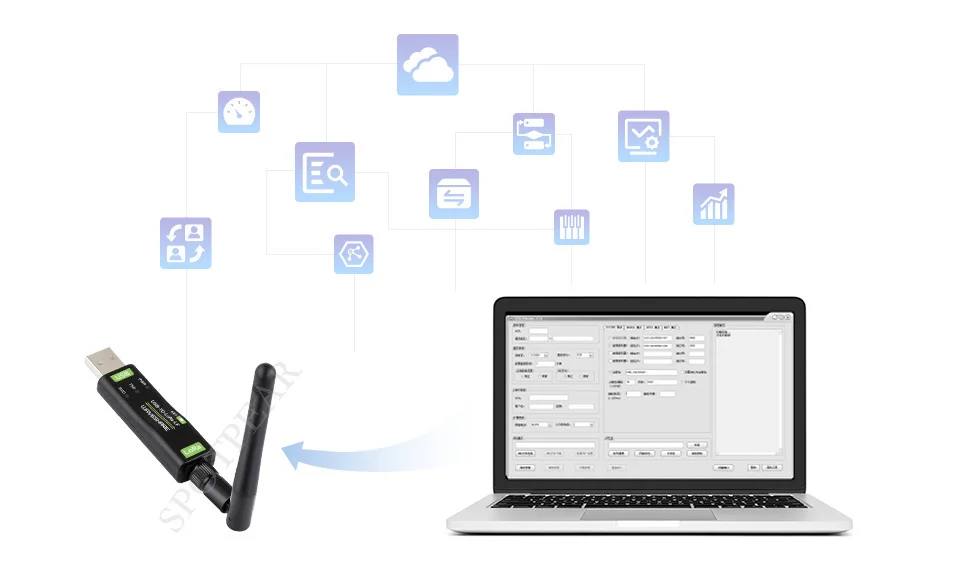

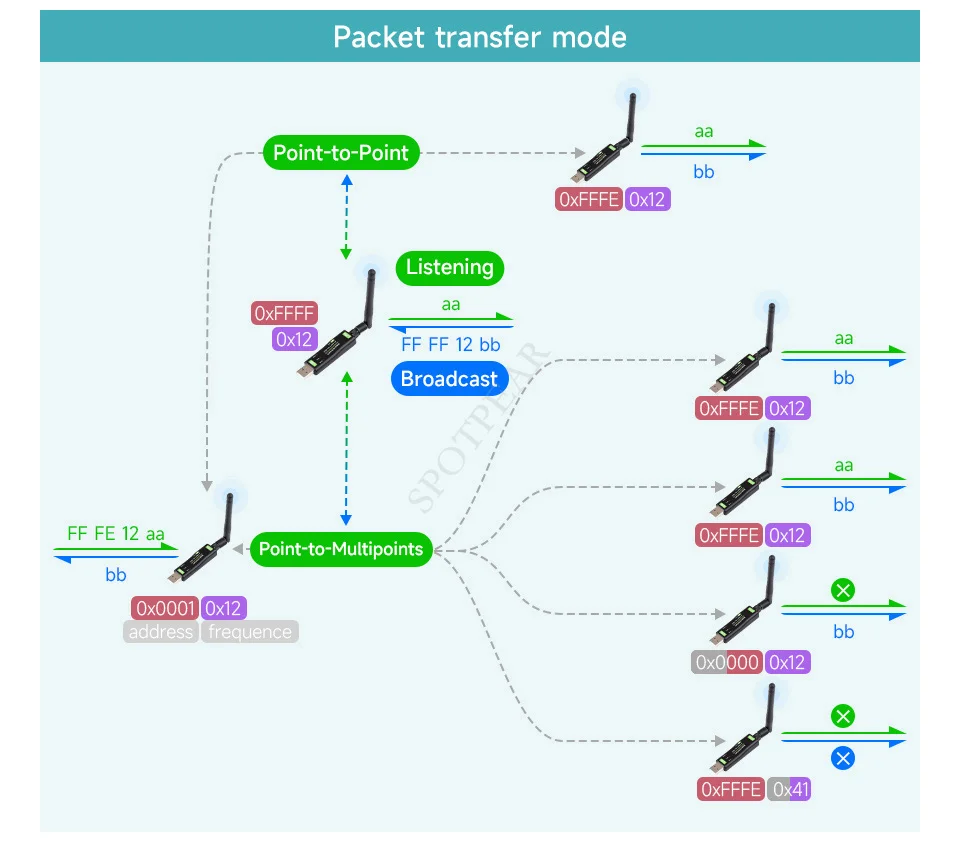

【Se pueden configurar múltiples métodos de comunicación a través del software】

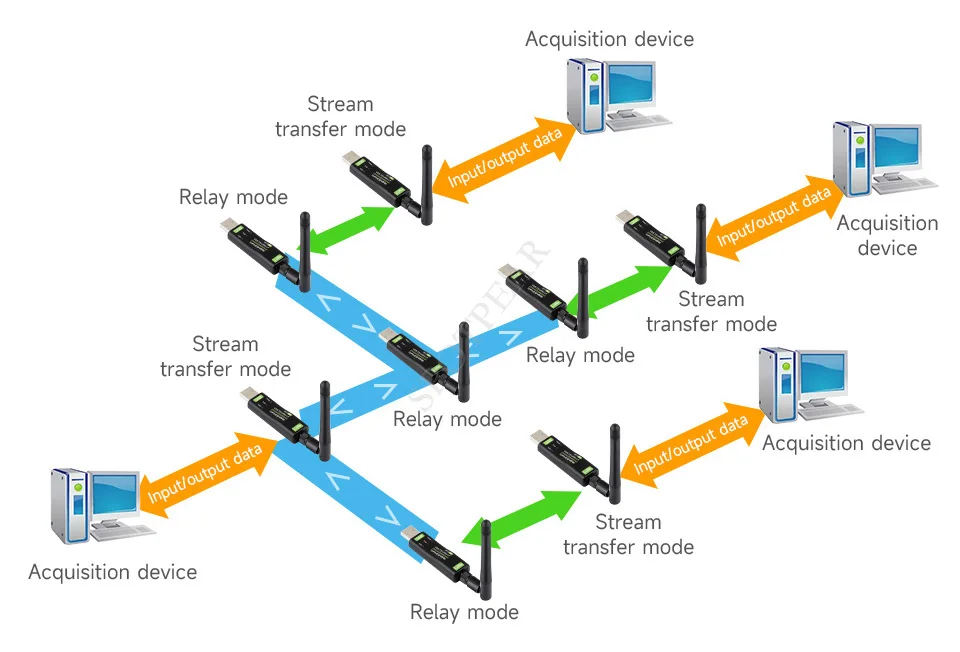

【Redes de retransmisión】

[] La estación de radio puede realizar redes de relé multinivel, adecuadas para distancias ultra largas o

Comunicación de red de entorno complejo, permite redes múltiples en la misma región

【Modo comando AT】

[] Los usuarios pueden consultar el estado actual del módulo o establecer parámetros enviando comandos AT

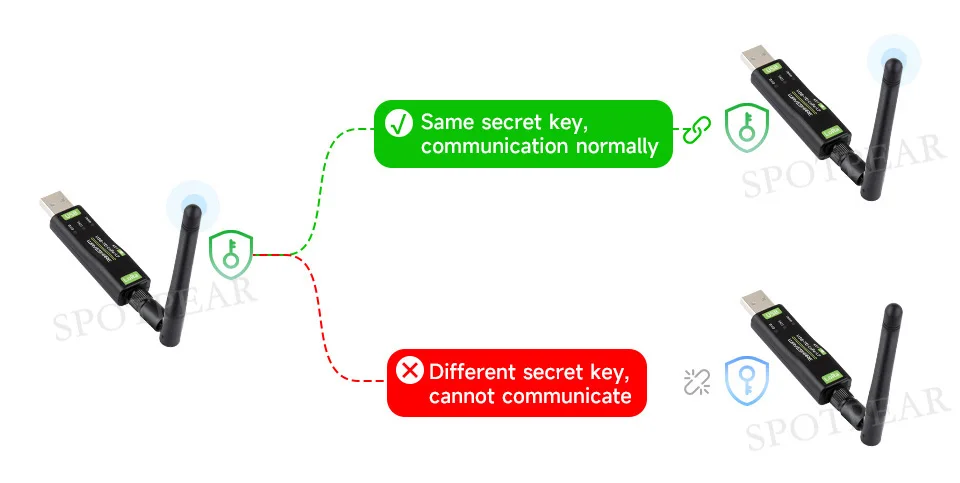

【Comunicación AES】

[] La clave secreta es grabable pero ilegible, los dispositivos con la transmisión cifrada habilitada y el

La misma llave puede comunicarse entre sí normalmente para una mayor seguridad

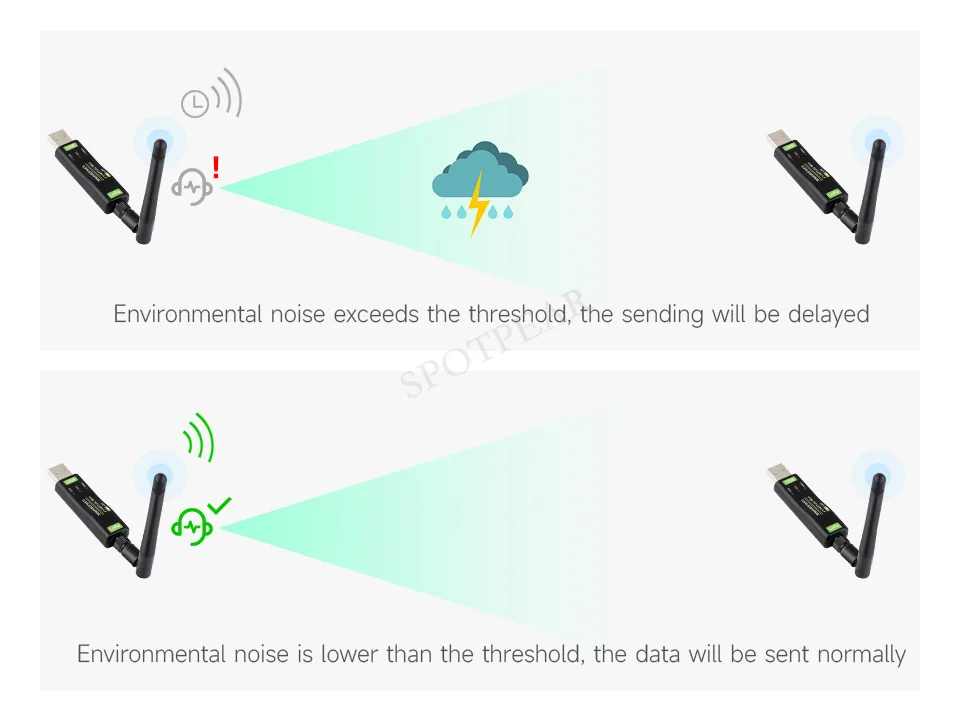

【Escuchar antes de hablar (LBT)】

[] El módulo monitoreará activamente el ruido ambiental del canal antes de enviarlo. Si el ruido supera el umbral, el envío se retrasará. Esta función puede mejorar la tasa de éxito de la comunicación del módulo en entornos hostiles, adecuada para la transmisión en red y el procesamiento anticolisión

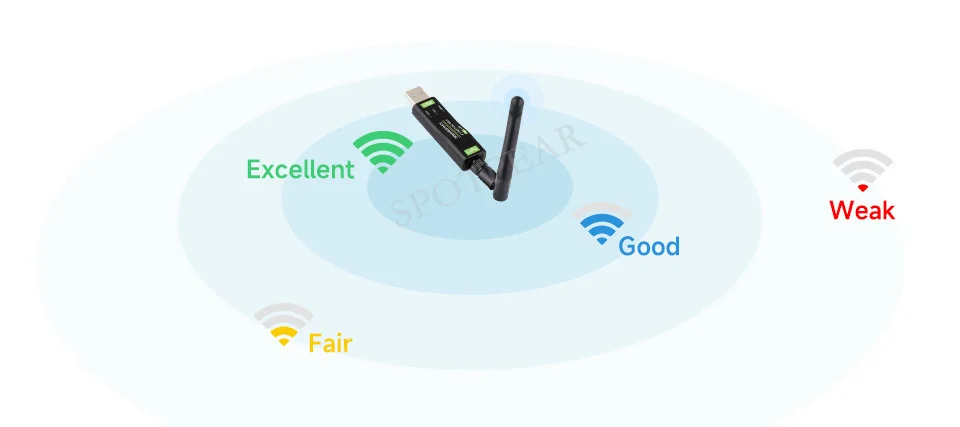

【Indicación de intensidad de señal de recepción (RSSI)】

[] Admite la salida del puerto serie de la intensidad de la señal del paquete de datos, se puede utilizar para evaluar la calidad de la señal, mejorar la red de comunicación y medir la distancia. Admite Salida de puerto serie de intensidad de señal de ruido ambiental, se puede utilizar para realizar manualmente la función LBT.

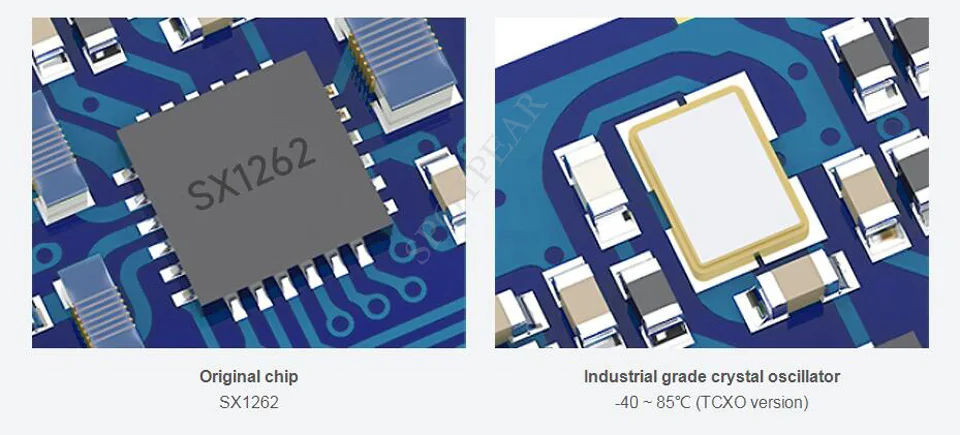

【Componentes de alta calidad】

[] Para un rendimiento estable del módulo de comunicación

【Oscilador de cristal compensado por temperatura】

[] Garantiza el funcionamiento prolongado del módulo sin cambio de frecuencia a temperaturas extremas

Entorno de la industria

[] (Esta función solo está disponible en la versión del oscilador de cristal TCXO)

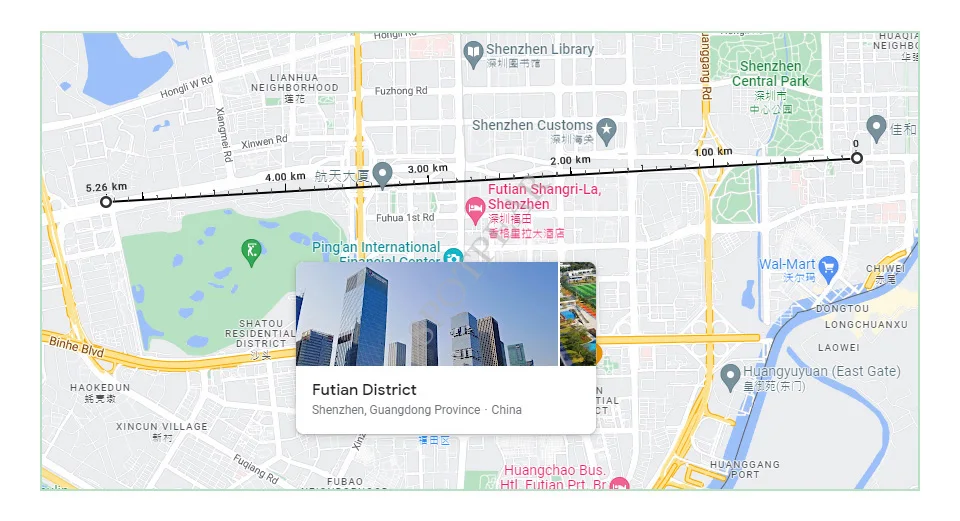

【Entorno de prueba real】

[] Clima soleado con campo abierto, potencia de emisión de 22dBm, velocidad del aire 0,3 kbps,

Antena CB magnética 6dBi, altura de antena de 3m, distancia de 5km

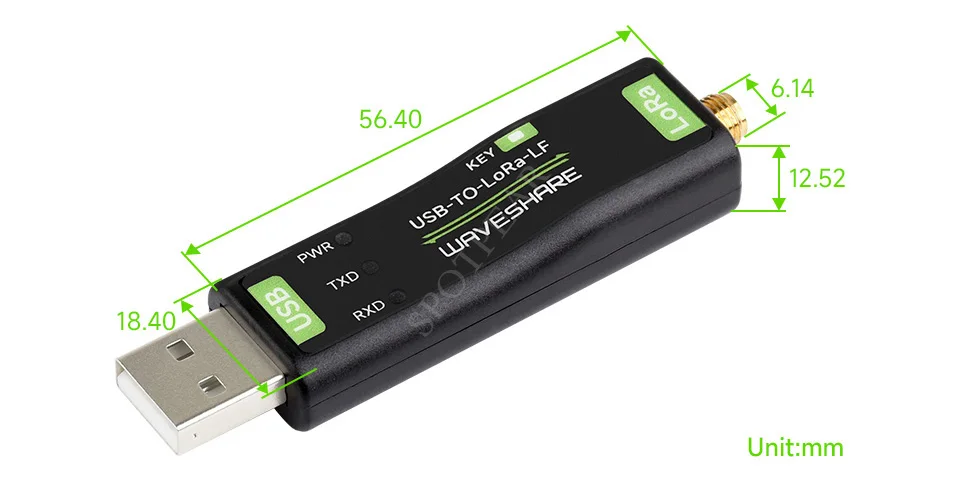

【Dimensiones delineadas】

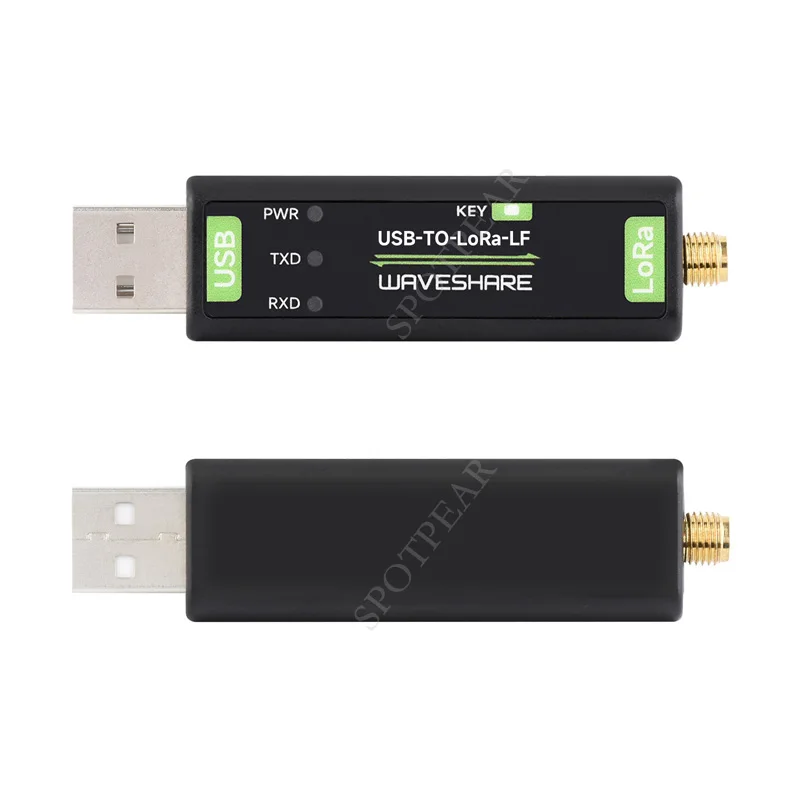

[] USB-TO-LoRa-LF

1. USB-TO-LoRa-LF X1

2. Antena (423 ~ 443MHz) x1

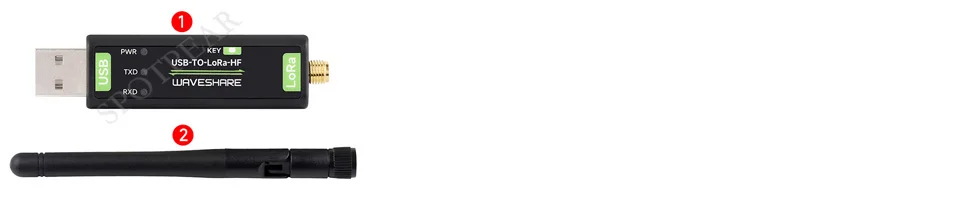

[] USB-TO-LoRa-HF

1. USB-TO-LoRa-HF X1

2. Antena (850 ~ 930MHz) x1

[] USB-TO-LoRa-

1. USB-TO-LoRa-1-1-1-2-1-1-2-1-1-1-2-1-2-1-2-1-2-1-2-2-1-2-1

2. Antena (423 ~ 443MHz) x1

[] USB-TO-LoRa-

1. USB-TO-LoRa-1-1-1-2-1-1-2-1-1-1-2-1-2-1-2-1-2-1-2-2-1-2-1

2. Antena (850 ~ 930MHz) x1
