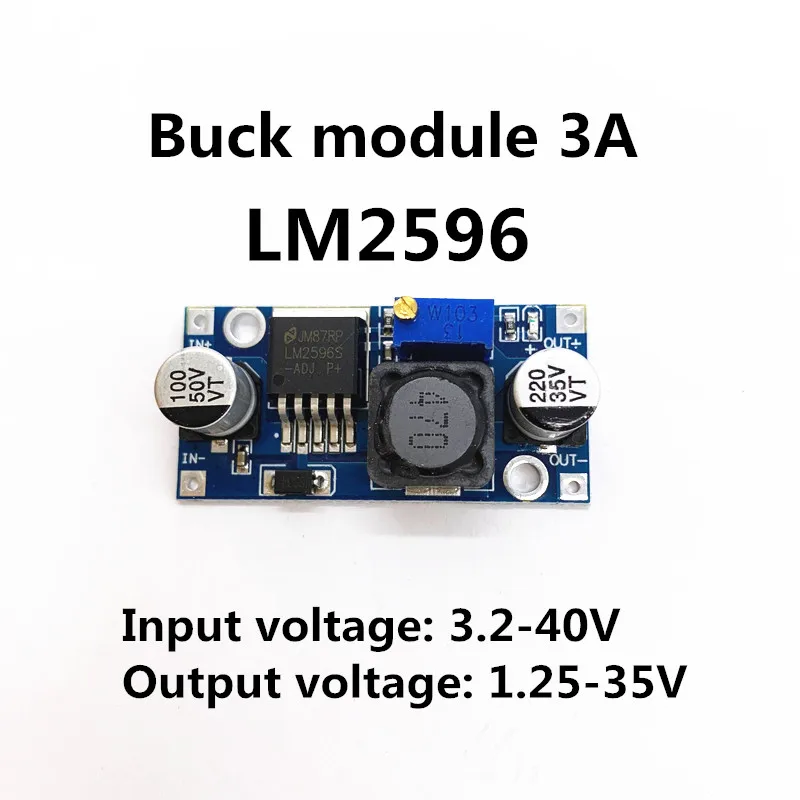

Nombre: Módulo Buck LM2596 de la marca, de la marca Buck, de la marca de la serie, de la marca del año 2000.Voltaje de entrada: 4V ~ 35VVoltaje de salida: 1,23 V ~ 30VCorriente de salida: 3A (máx.)Eficiencia de conversión: 92%( MAX)Ondulación de salida: 30mVFrecuencia de conmutación: 150KHzTemperatura de trabajo:-cuarenta y cinco ~ + 85Tamaño: 43mm * 21mm * 14mm (largo * ancho * alto)Características:1. El rango de voltaje de entrada: 3,2 V a 40 V CC (el voltaje de entrada debe ser mayor que el voltaje de salida de 1,5 V anterior. No se puede reforzar2. El rango de voltaje de salida: voltaje ajustable de 1,25 V CC a 35 V, alta eficiencia (92%), la corriente de salida máxima más grande es 3A.Instrucciones:1. Potencia (3-40V), Luz indicadora de potencia, el módulo funciona correctamente.2. Ajuste la perilla azul del potenciómetro (rotación en sentido horario generalmente de impulso, rotación en sentido antihorario hacia abajo) y alcance con un multímetro para controlar el voltaje de salida requerido.Nota:Se recomienda el uso de largas horas de trabajo actual en menos de 2.5A, mientras se agrega el disipador de calor a granel (salida de 10W superior), porque es el módulo reductor, para garantizar un conjunto de salida estable, mantenga el diferencial mínimo de 1,5 V.

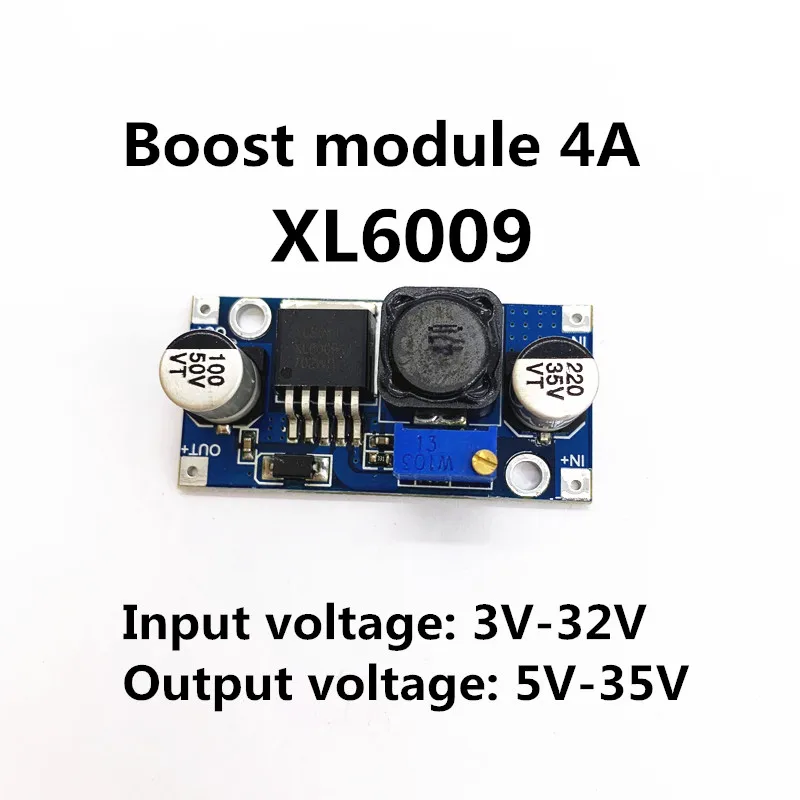

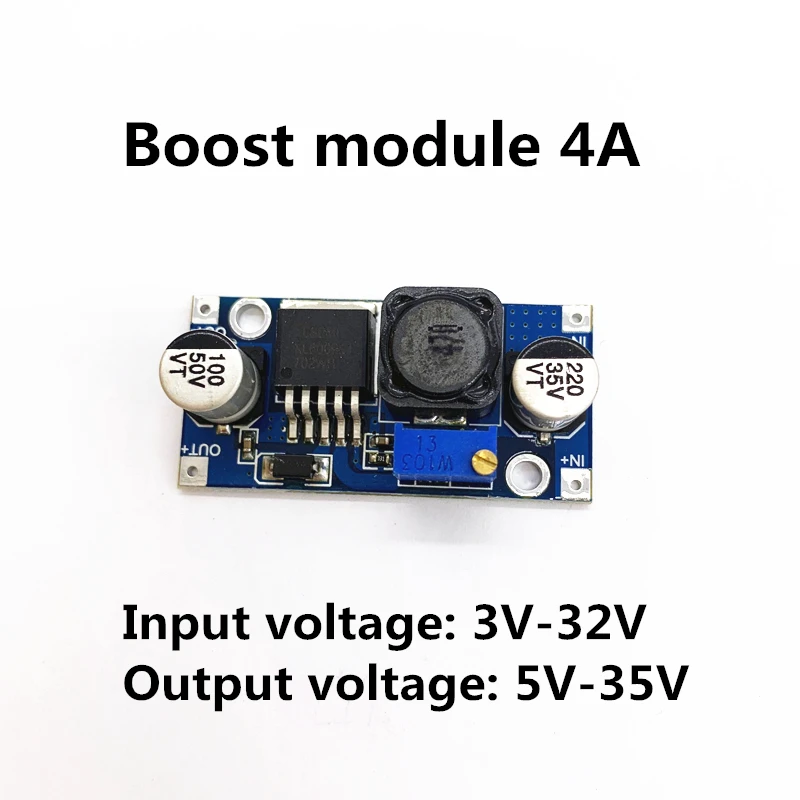

Módulo elevador 4A
XL6009 es un módulo de alto rendimiento de 400KHz 4A switch currency Step-Up (BOOST). Este módulo XL6009 viene con la tecnología de conmutación de alta frecuencia de tercera generación como Chip central, el rendimiento es mucho mayor que el LM2577.Amplio voltaje de entrada: 3V ~ 32V; Rango de voltaje de funcionamiento óptimo: 5 ~ 32V; Voltaje de salida amplio: 5V ~ 40V.Con interruptores MOSFET de alta eficiencia 4A, por lo que la eficiencia puede ser de hasta 94%, (la corriente LM2577 es solo 3A).Con FRECUENCIA DE INTERRUPTOR ultra alta de 400KHz, incluso si los condensadores de filtrado de pequeña capacidad pueden lograr muy buenos resultados, la ondulación es menor (en comparación con la frecuencia LM2577 de 50KHz).Especificación:Modelo: módulo elevador XL6009Propiedades del módulo: impulso no aislado (BOOST)Rectificación: Rectificación no sincrónicaRango de entrada: 3V ~ 32VRango de salida: 5V ~ 35VCorriente de entrada: 4A (máx.), sin carga 18mA (entrada de 5V, salida de 8V, sin carga es inferior a 18mA. Cuanto mayor sea el voltaje, mayor será la corriente de carga).Eficiencia de conversión: 94% (cuanto mayor sea la presión, menor será la eficiencia)Frecuencia de conmutación: 400KHzOndulación de salida: 50mV (cuanto mayor sea el voltaje, mayor será la corriente y mayor la ondulación)Regulación de carga: +/-0.5%Regulación de voltaje: +/-0.5%Temperatura de funcionamiento: -40 grados a + 85 gradosTamaño del cuerpo: 43x20x12mm/1,7 "x 0,8" x 0,47 "(L * W * T)Forma de entrada: IN +, IN-;Forma de salida: OUT +, OUT-

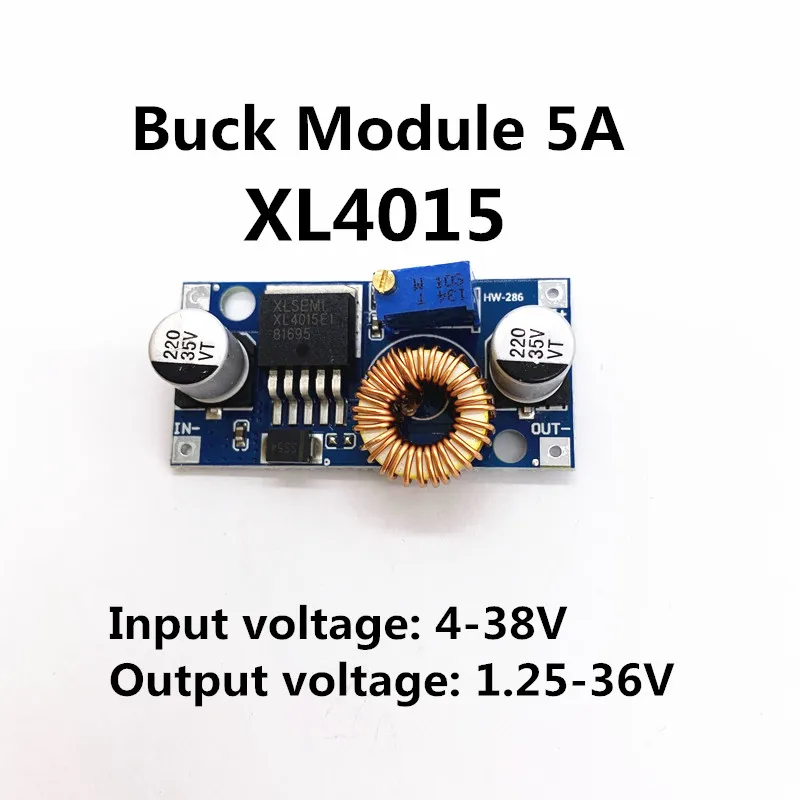

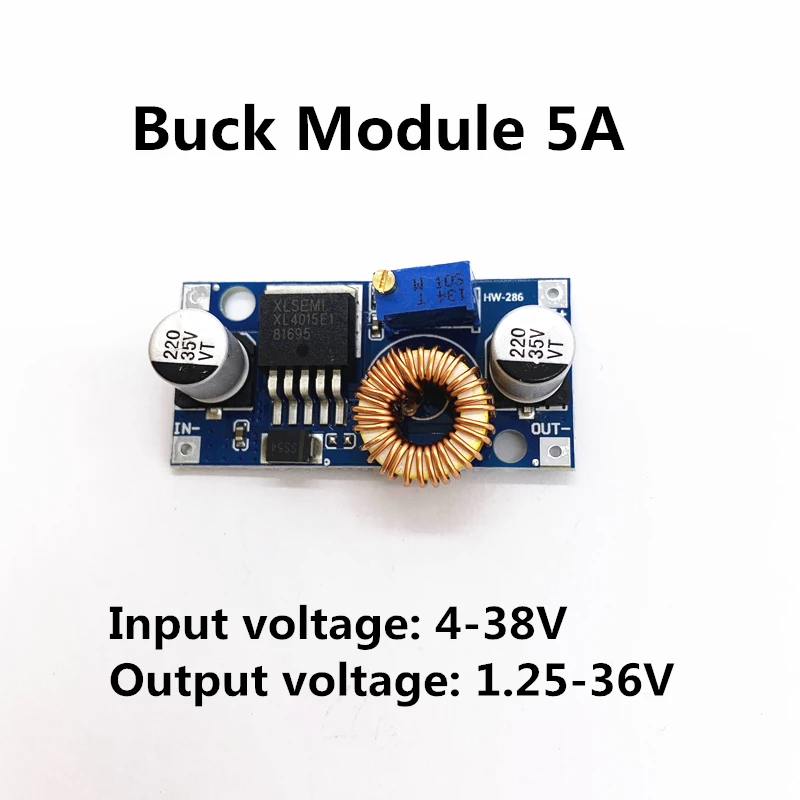

Módulo Buck 5A
Rendimiento y características del módulo:Naturaleza del módulo: módulo Buck no aislado (BUCK)Voltaje de entrada: 4-38V (intenta no exceder los 38V como entrada)Voltaje de salida: 1,25-36V continuamente ajustableCorriente de salida: 0-5A, uso recomendado dentro de 4.5A.Potencia de salida: Se recomienda utilizar dentro de 75W. Si tiene más de 50W, agregue disipador de calor.Temperatura de trabajo: -40 ~ + 85 gradosFrecuencia de trabajo: 180KHz SUNLEPHANTEficiencia de conversión: hasta 96% (eficiencia relacionada con la entrada, voltaje de salida, corriente, diferencia de voltaje)Tasa de ajuste de carga: S(I) ≤ 0.8%Tasa de ajuste de voltaje: S(u) ≤ 0.8%Indicador de potencia: SíProtección contra cortocircuitos: Sí (corriente limitada 8A)Protección de temperatura: Sí (apaga automáticamente la salida después de sobretemperatura)Protección de conexión inversa de entrada: Ninguna (si es necesario, introduzca un diodo de corriente grande en la cadena de entrada).Método de instalación: seda de 2 3mmMétodo de Cableado: soldadura, se entra el, se sale el V-OUT
