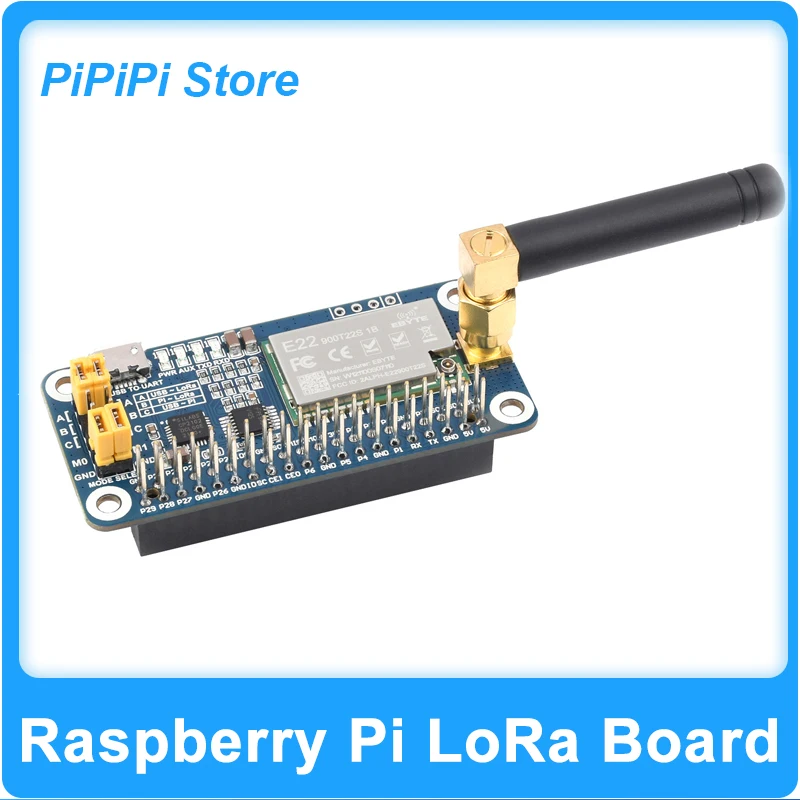

Módulo Raspberry Pi SX1262 LoRa HAT, interfaz UART de banda de frecuencia de 915MHz y 868MHz para compatibilidad PI5/4B/3B/Zero W Arduino/STM32

Adopta el módulo SX1262, opciones para banda de frecuencia

Al utilizar la tecnología de modulación de espectro extendido LoRa de nueva generación, la distancia de comunicación de SX126X LoRa HAT es de hasta 5 km, y también admite la repetición automática para transmitir por más tiempo.Otras características incluyen Wake on Radio, configuración inalámbrica, detección de operador, clave de comunicación, etc.

En comparación con los módulos SX127X LoRa normales, el SX126X LoRa HAT logra una distancia de comunicación más larga, mayor velocidad, menor consumo, mejor seguridad y antiinterferencias, adecuado para diversas aplicaciones como control industrial, hogar inteligente, recopilación de datos, etc.

• Adopta el módulo SX1262/SX1268, opciones para banda de frecuencia 433M/470M/868M/915M

• Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi

• Convertidor CP2102 USB A UART integrado, para depuración en serie

• Trae la interfaz de control UART, para conectar placas host como Arduino/STM32

• 4x indicadores LED, fácil de comprobar el estado del módulo

• Tecnología de modulación de espectro ensanchado LoRa, hasta 81 canales de señal disponibles, distancia de comunicación más larga, más resistente a las interferencias

• Reproducción automática de varios niveles, adecuada para comunicaciones de alcance ultralargo, permite múltiples redes en la misma región

• Funciones de bajo consumo de energía como dormir profundamente y Wake on Radio, ideales para aplicaciones que funcionan con baterías

• La clave de comunicación personalizable que no se recuperará mejora enormemente la seguridad de los datos del usuario.

• Admite LBT, monitoreando el ruido del canal de señal antes de transmitir, mejora en gran medida la relación de éxito en entornos extremos

• Admite indicación de intensidad de señal RSSI, para evaluar la calidad de la señal y sintonizar la red.

• Admite configuración de parámetros inalámbricos, al enviar comandos inalámbricos/paquete de datos, configurar o recuperar de forma remota el parámetro del módulo

• Admite transmisión de punto fijo, transmisión y monitor de canal de señal

• Viene con recursos de desarrollo en línea y manual (ejemplos para Raspberry Pi/STM32)

* Seleccione la versión de frecuencia de acuerdo con las regulaciones locales de administración de radio.

SOMBRERO LoRa SX1268 470M

SX1268 SOMBRERO LoRa de 433M

SX1262 868M SOMBRERO LoRa

SX1262 SOMBRERO LoRa de 915 M

Módulo RF

SX1268

SX1262

Banda de frecuencia

410.125 ~ 493,125 MHz

850.125 ~ 930,125MHz

Antena

Antena de 470MHz (2dBi)

Antena de 433MHz (2dBi)

Antena de 868MHz (2dBi)

Antena de 915MHz (2dBi)

Velocidad de radio

0,3 kbps ~ 62,5 kbps (programable)

Transmite potencia

22,0 dBm (10/13/17/22 dBm programable)

Recibir sensibilidad

-147 dBm (velocidad de radio 2,4 kbps)

Consumo de energía

Corriente de transmisión: 110 mA (consumo transitorio)
Corriente de recepción: 11mA
Corriente de reposo: 2uA (apagado del software del módulo LoRa)

Corriente de transmisión: 133 mA (consumo transitorio)
Corriente de recepción: 11mA
Corriente de reposo: 2uA (apagado del software del módulo LoRa)

Interfaz de comunicación

UART (nivel TTL)

Baudrado

1200bps ~ 115200bps (9600bps de forma predeterminada)

Longitud del paquete

240 bytes (32/64/128/240 bytes programables)

Mancha

1000 bytes

Rango experimental

5 km (condición: sin nubes y salvaje, altitud 2,5 m, ganancia de antena 5 dBi, velocidad de radio 2,4 kbps)

Fuente de alimentación

5V

Nivel lógico

3,3 V/5 V

Temperatura de funcionamiento

-40~85℃

Aplicaciones

hogar inteligente, sensores industriales, automatización de edificios, medidores inteligentes y otras aplicaciones de IoT

Región aplicable

China

Europa, Asia, África

América, Oceanía, Asia

Nota: solo como referencia, confirme las bandas LoRa compatibles locales antes de realizar un pedido.

Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi

*Solo como referencia, las placas Raspberry Pi NO están incluidas.

La velocidad de radio es de hasta 62,5 kbps, 3 veces la velocidad del módulo LoRa de la serie SX127X

La distancia de transmisión del espectro extendido LoRa de la serie SX126X es de hasta 5000 m, que es un 65% más larga que el módulo SX127X LoRa con la misma potencia.

Transmisión de punto fijo, transmisión, transmisión de punto fijo, monitoreo de canales

1. Módulo SX1268/SX1262 LoRa

2. 74HC125V:


3. CP2102:


4. Conector GPIO Raspberry Pi:


5. Puerto USB A UART

6. Encabezado UART:


7. Conector de antena SMA

8. Conector de antena IPEX

9. Indicadores:
   RXD/TXD: indicador UART RX/TX
   AUX: indicador auxiliar
   PWR: indicador de alimentación

10. Jerséis de selección UART
    R: controla el módulo LoRa a través de USB A UART
    B: controla el módulo LoRa a través de Raspberry Pi
    C: acceda a Raspberry Pi a través de USB A UART

11. Jerséis de selección del modo LoRa
    M0 corto, M1: modo de transmisión corto
    M0 corto, abierto M1: modo de configuración
    abierto M0, corto M1: modo WOR
    abrir M0, abrir M1: modo de suspensión profunda

Solución de medidor inalámbrico inteligente

Monitoreo automático y recopilación de datos, reduciendo los costos de mano de obra; Transmisión inalámbrica, sin necesidad de conexión por cable, fácil de instalar.El espectro extendido LoRa tiene una fuerte capacidad antiinterferente y admite una transmisión estable en entornos complejos
