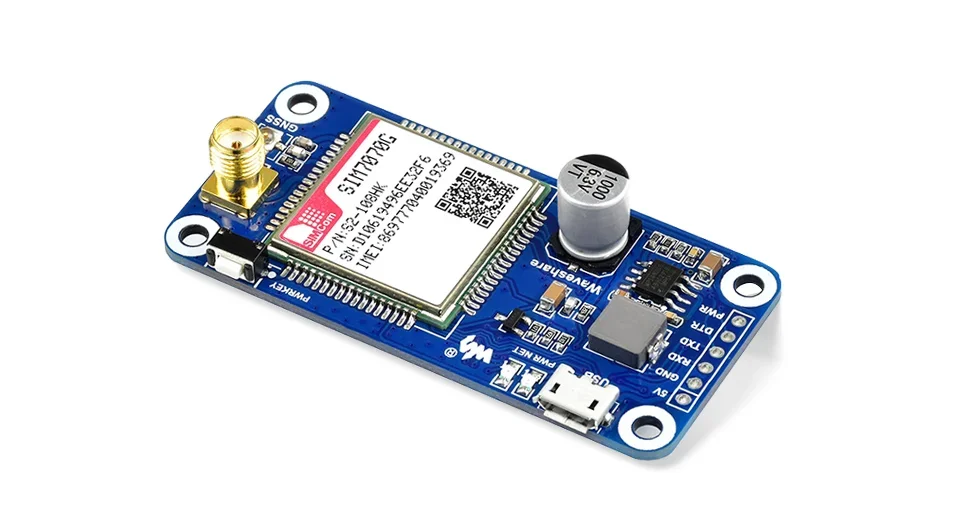

Módulo Raspberry Pi GPRS SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT para Raspberry Pi 4 Modelo B / 3B+/3B/Zero/3A+
Módulo de comunicación IoT celular de banda estrecha de baja potencia para Raspberry Pi
Basado en SIM7070G, soporte de banda global
Este es un HAT de telecomunicaciones para Raspberry Pi que admite bandas globales de NB-IoT, Cat-M y GPRS, así como la función de posicionamiento GNSS.Debido a sus ventajas como tamaño pequeño, bajo retardo y amplia cobertura, es la opción ideal para aplicaciones de IoT como instrumentos inteligentes, seguimiento de activos, monitoreo remoto, salud electrónica, etc.
En comparación con SIM7080G, este módulo también admite GPRS (2G); En comparación con SIM7000C/E, es más genérico debido al soporte de bandas global.
Características de un vistazo:
Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi
Admite protocolos de comunicación como TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Admite posicionamiento GNSS (GPS, BeiDou, GLONASS, Galileo)

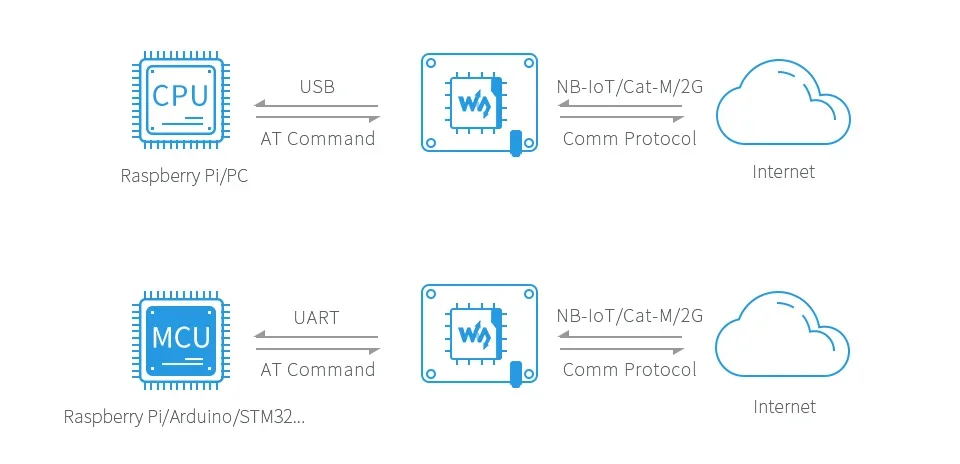

Interfaz USB integrada, para probar comandos AT, obtener datos de posicionamiento GPS, etc.
Pines de control UART de ruptura, para conectar con placas host como Arduino/STM32
Ranura para tarjeta SIM, admite SOLAMENTE tarjeta SIM de 1,8 V (la tarjeta SIM de 3 V no está disponible)
2x indicadores LED, fácil de monitorear el estado de funcionamiento
Velocidad de baudios: 300~3686400 bps
Negociación automática de velocidad en baudios común: 9600/19200/38400/57600/115200 bps
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino/STM32)

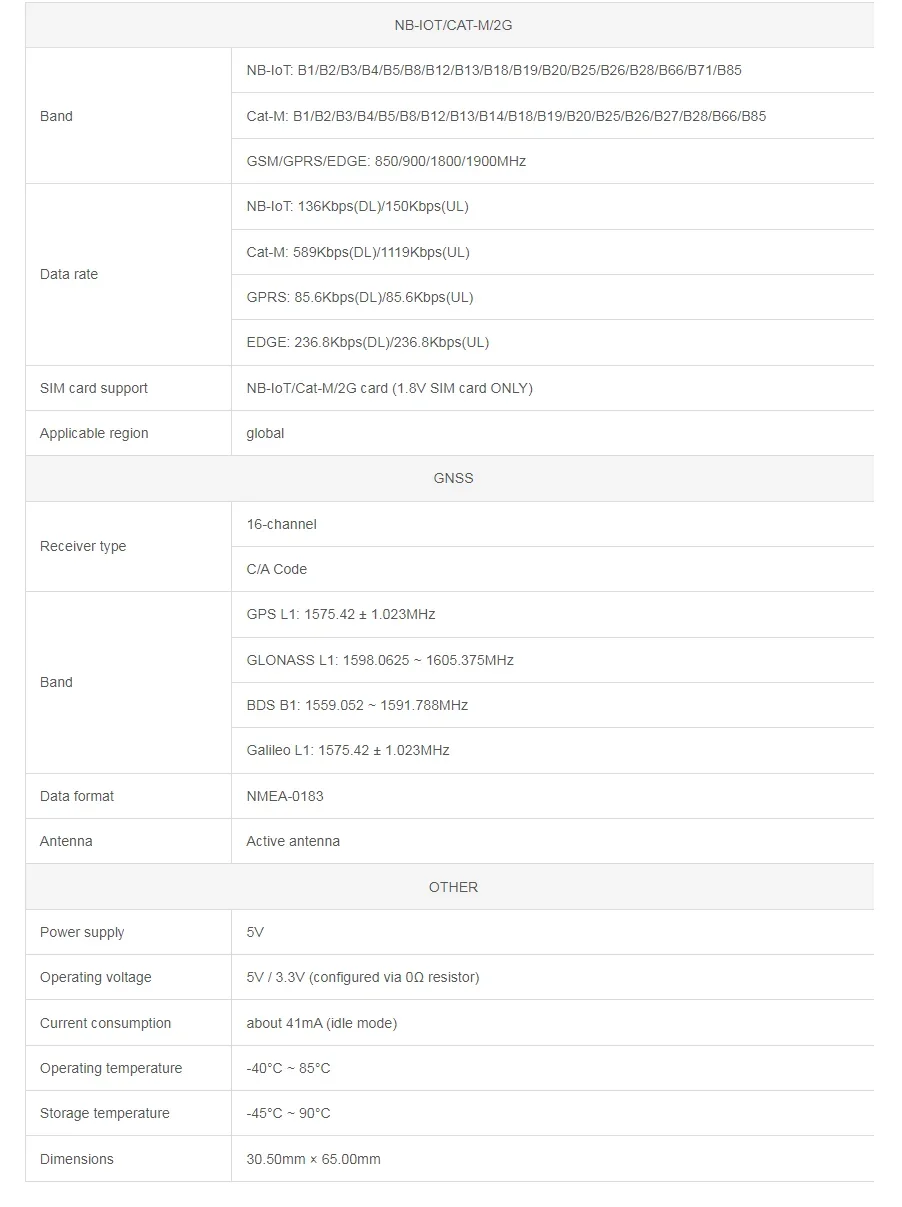

Especificaciones:
GPIO estándar Raspberry Pi de 40 pines
Compatible con placas de la serie Raspberry Pi

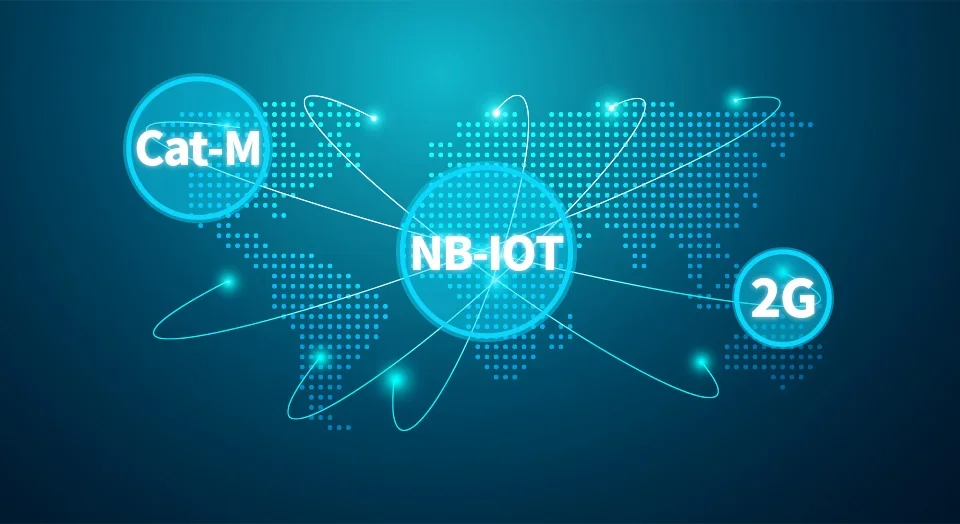

Soporte de banda global de NB-IoT/Cat-M/2G
NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/EDGE: 850/900/1800/1900MHz
Comunicación en la nube
Admite protocolos de comunicación que incluyen TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Posicionamiento GNSS
Admite posicionamiento GPS, BeiDou, GLONASS, Galileo

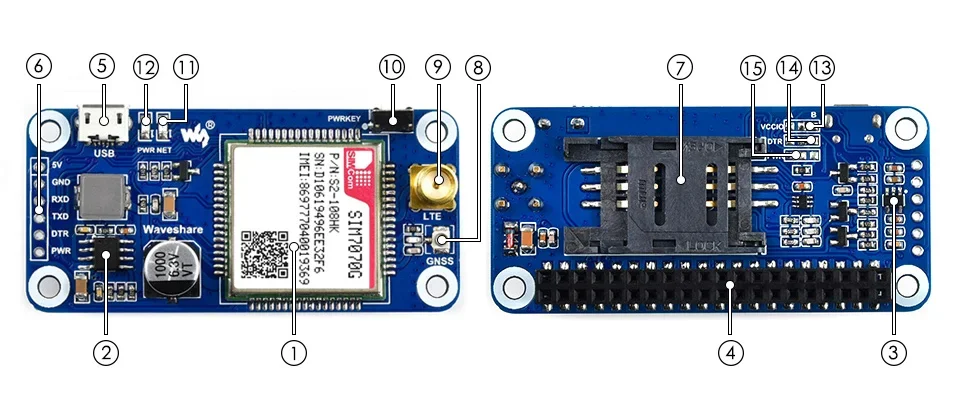

Qué hay a bordo

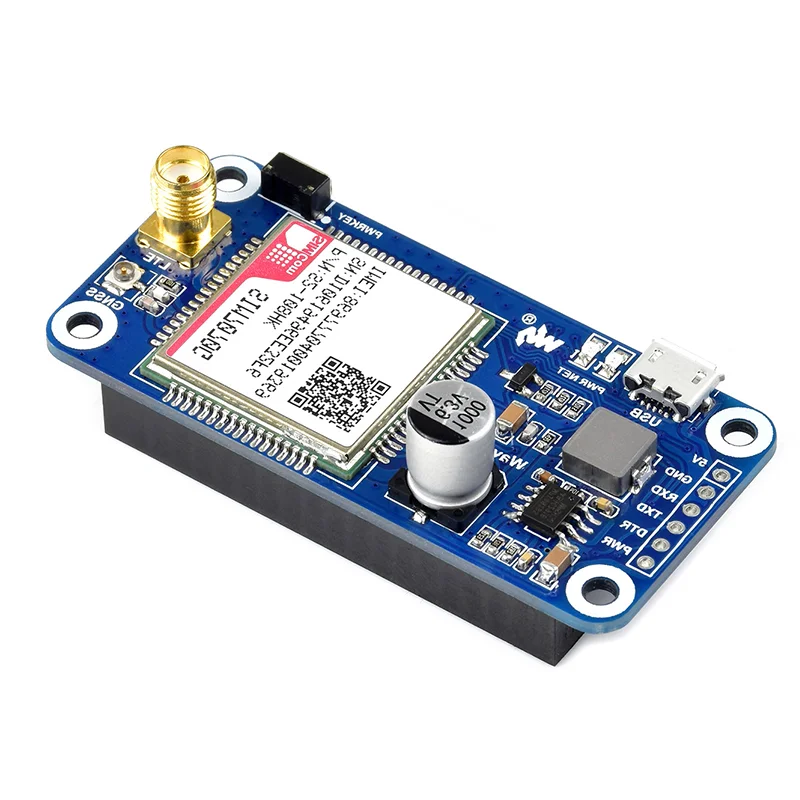

SIM7070G
Chip de alimentación MP1482
Chip de potencia RT9193-33
Conector GPIO Raspberry Pi
para conectar con Raspberry Pi
Interfaz USB
para probar comandos AT, obtener datos de posicionamiento GPS, etc.
Interfaz de control SIM7070G
para conectar con placas host como Arduino/STM32

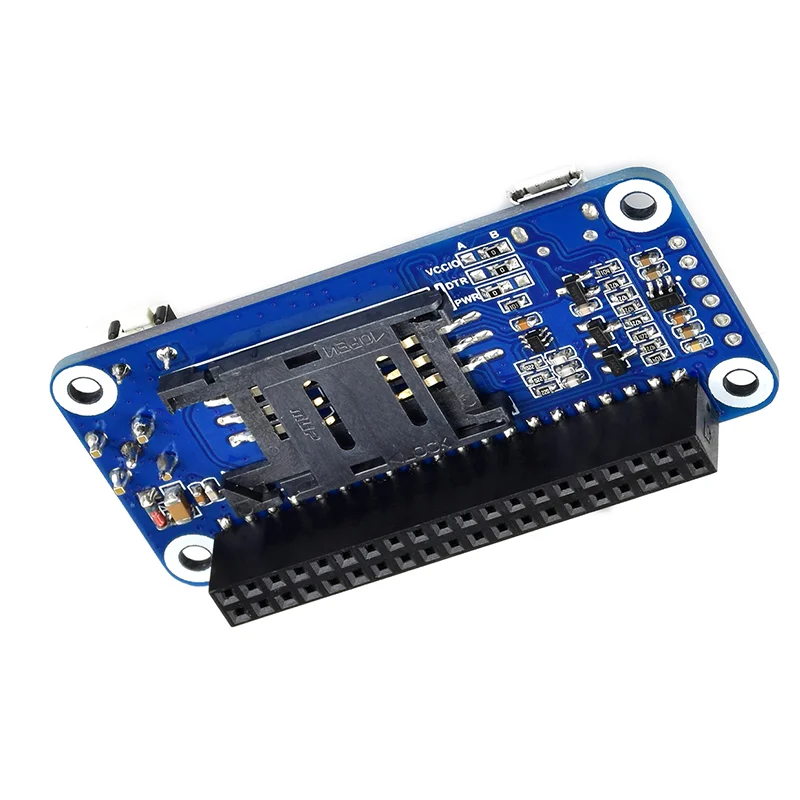

Ranura para tarjeta SIM
Admite tarjeta SIM de 1,8 V SOLAMENTE
Conector de antena GNSS
Conector de antena LTE
Tecla de encendido del módulo
Indicador de estado de la red
Indicador de encendido
Selección de voltaje de funcionamiento
R: establezca el nivel IO como 5V
B: configure el nivel IO como 3,3 V (predeterminado)
Selección DTR
R: DTR está conectado al P26
B: DTR está desconectado (predeterminado)
Selección de PWR
R: PWR está conectado a P4 (predeterminado)
B: PWR está conectado a la fuente de alimentación
Definición de pinout

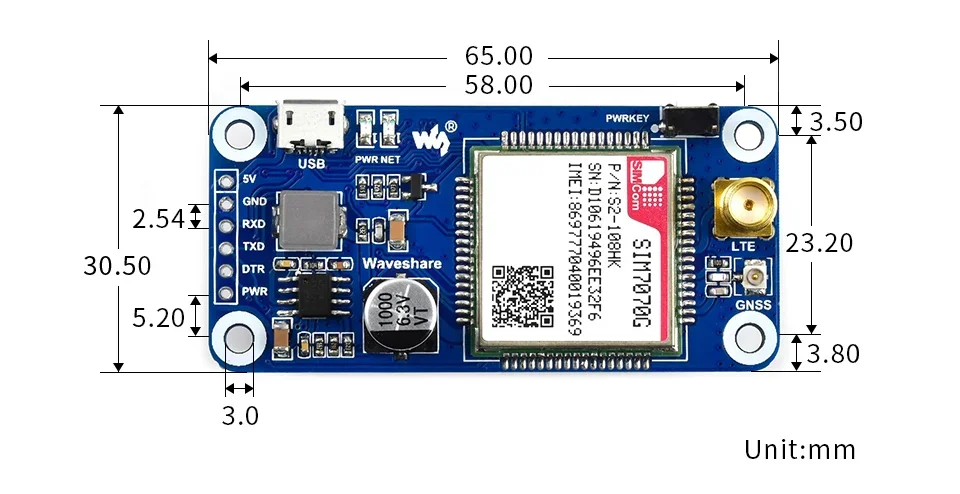

Dimensiones del contorno

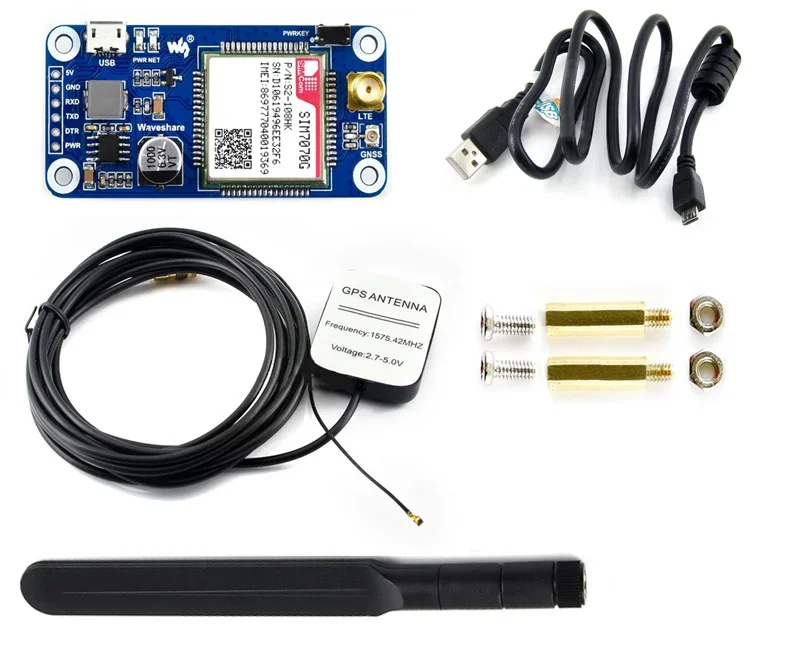

Lista de embalaje :

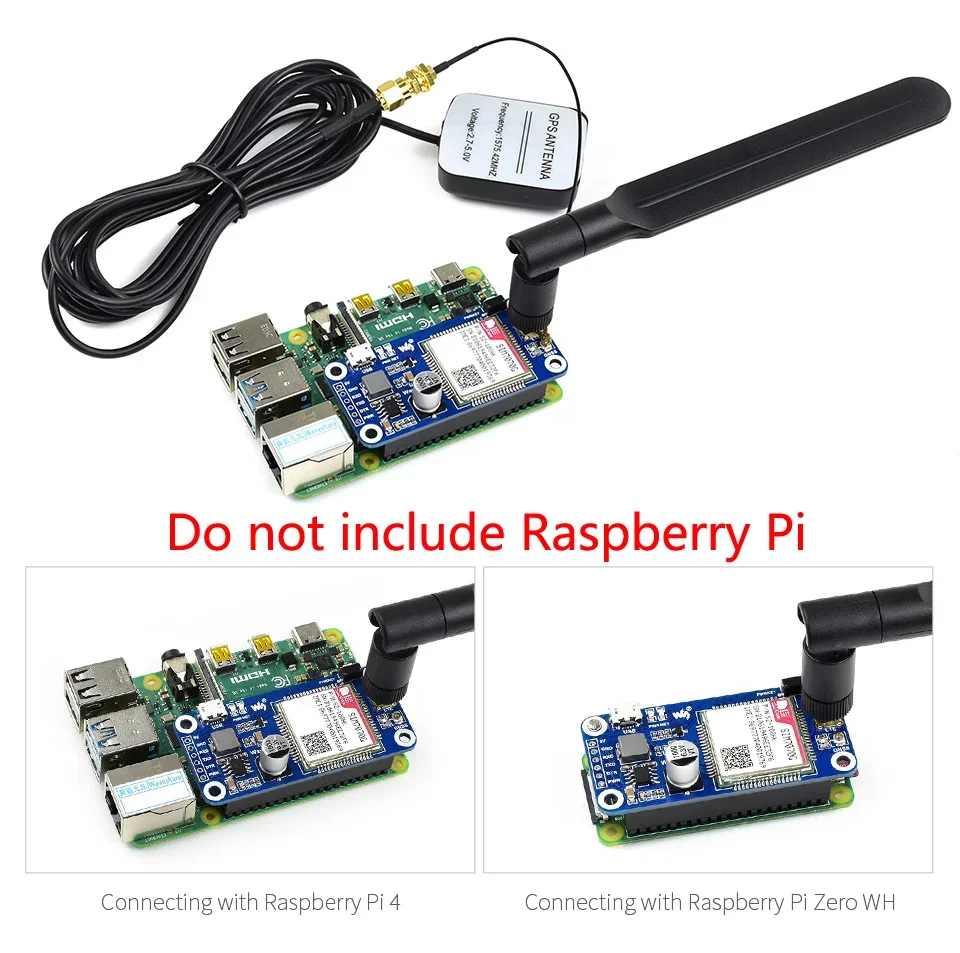

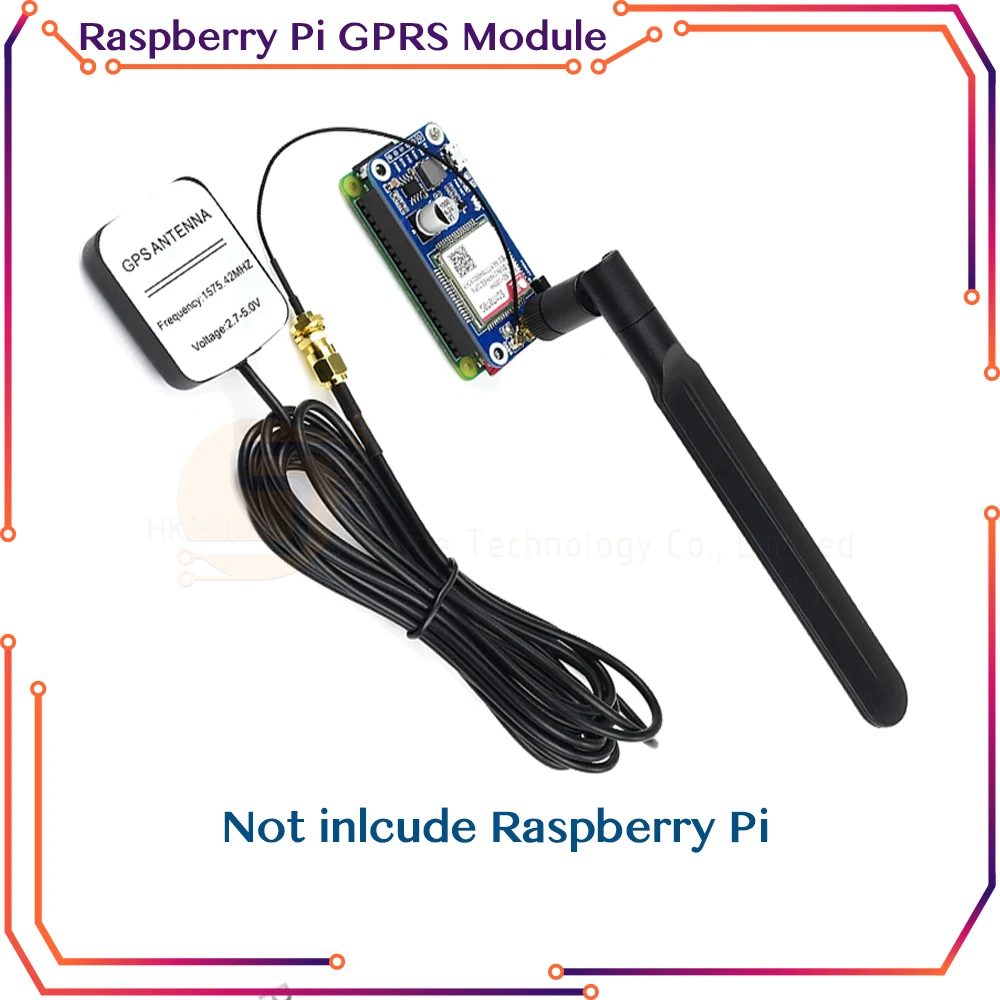

1 sombrero SIM7070G Cat-M/NB-IoT/GPRS.
1 antena LTE
1 antena externa GPS (B)
1 cable USB-A a Micro-B.
1 paquete de separadores.
(no incluye la placa Raspberry Pi)
