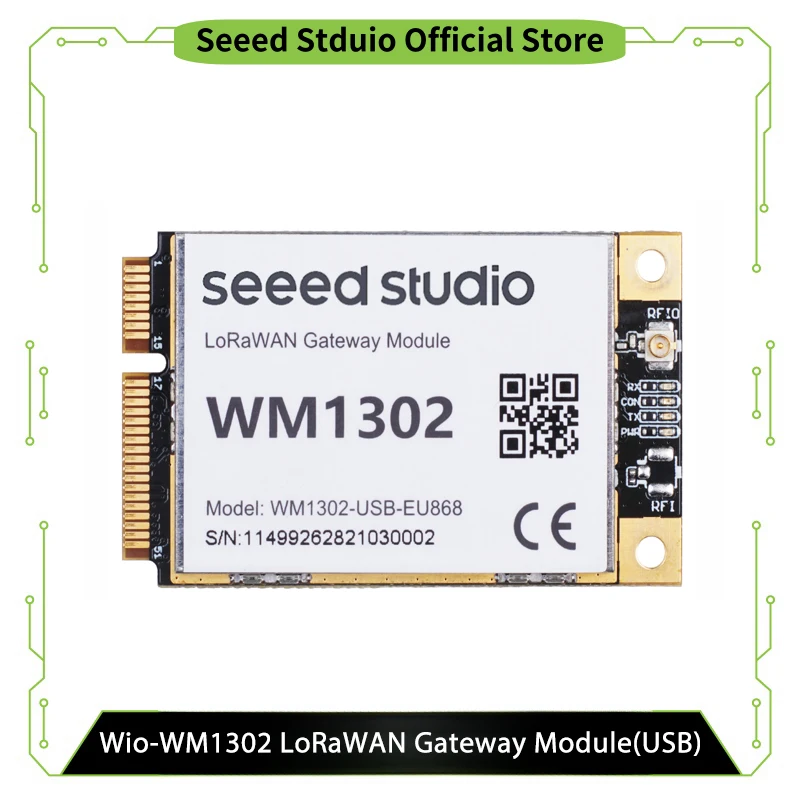

Descripción
Características
🌱Desarrollado por Semtech® Banda base SX1302 LoRa® chip, consumo de energía extremadamente bajo y alto rendimiento.
🌱Factor de forma Mini-PCIe con el dedo dorado estándar de 52 pines., fácil de integrar con varios dispositivos de puerta de enlace.
🌱Temperatura de funcionamiento ultrabaja, no se necesita disipación de calor adicional, lo que reduce el tamaño de la puerta de enlace LoRaWAN.
🌱Alta sensibilidadhasta -139 dBm @SF12 con interfaz SX1250 TX/RX; Alimentación TX de hasta 26 dBm a 3,3 V.
🌱Certificado con CE (EU868), ID FCC (US915) y TELEC (AS923).Simplificar el certificado de producto final.

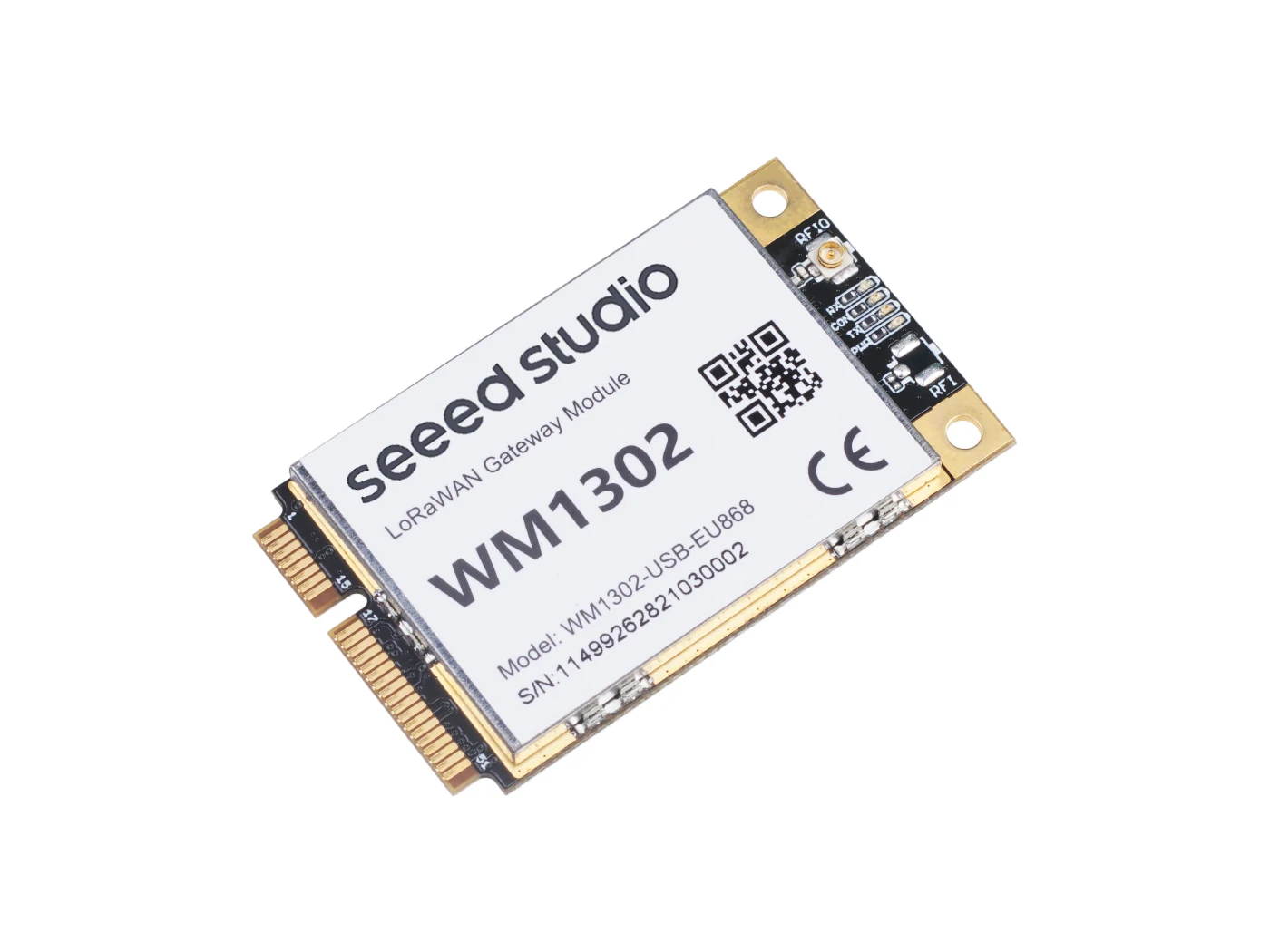

El módulo WM1302 es una nueva generación de módulos de enlace LoRaWAN con factor de forma mini-PCIe.Basado en Semtech® Banda base SX1302 LoRaWAN® Chip, WM1302 desbloquea la mayor capacidad potencial de transmisión inalámbrica de largo alcance para productos de puerta de enlace.Presenta mayor sensibilidad, menor consumo de energía y menor temperatura de funcionamiento en comparación con los anteriores SX1301 y SX1308 LoRa.® chip.
El módulo de puerta de enlace LoRaWAN WM1302 tiene versiones SPI y USB en las bandas de frecuencia US915 y EU868, lo que le permite tener una amplia gama de opciones de planes de frecuencia LoRaWAN para elegir, incluidos EU868, US915, AS923, AS920, AU915, KR920 y IN865.
El módulo WM1302 ha pasado varias certificaciones como CE (EU868), FCC ID (US915), TELEC (AS923).Estos ayudan a simplificar el proceso de desarrollo y certificación de dispositivos de puerta de enlace de largo alcance.
WM1302 está diseñado para aplicaciones M2M e IoT y puede aplicarse ampliamente en escenarios compatibles con puertas de enlace LPWAN.Sería una opción perfecta para que reduzca significativamente las dificultades técnicas y el consumo de tiempo al desarrollar dispositivos de puerta de enlace LoRa, incluida la puerta de enlace LoRaWAN, etc.

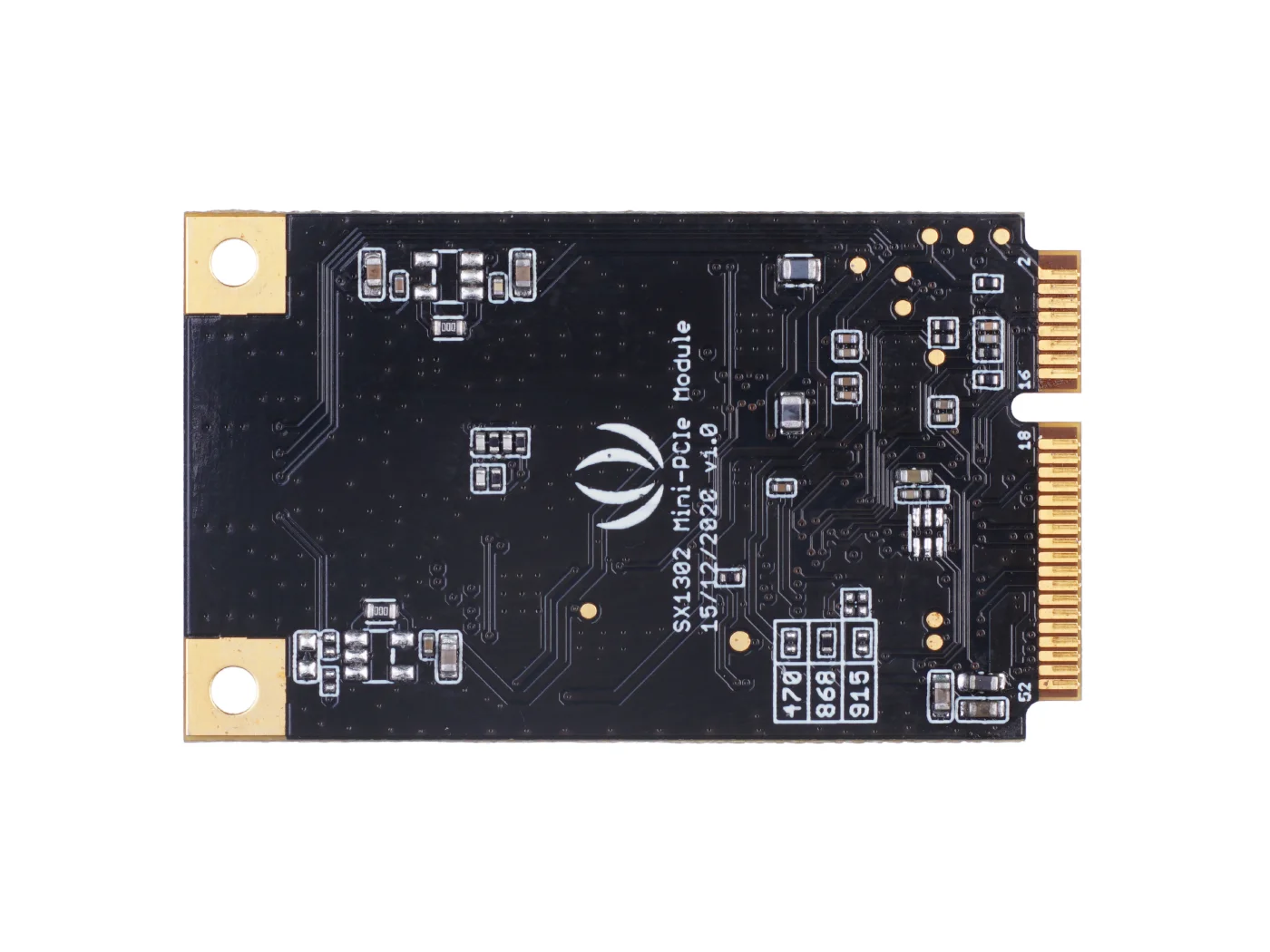

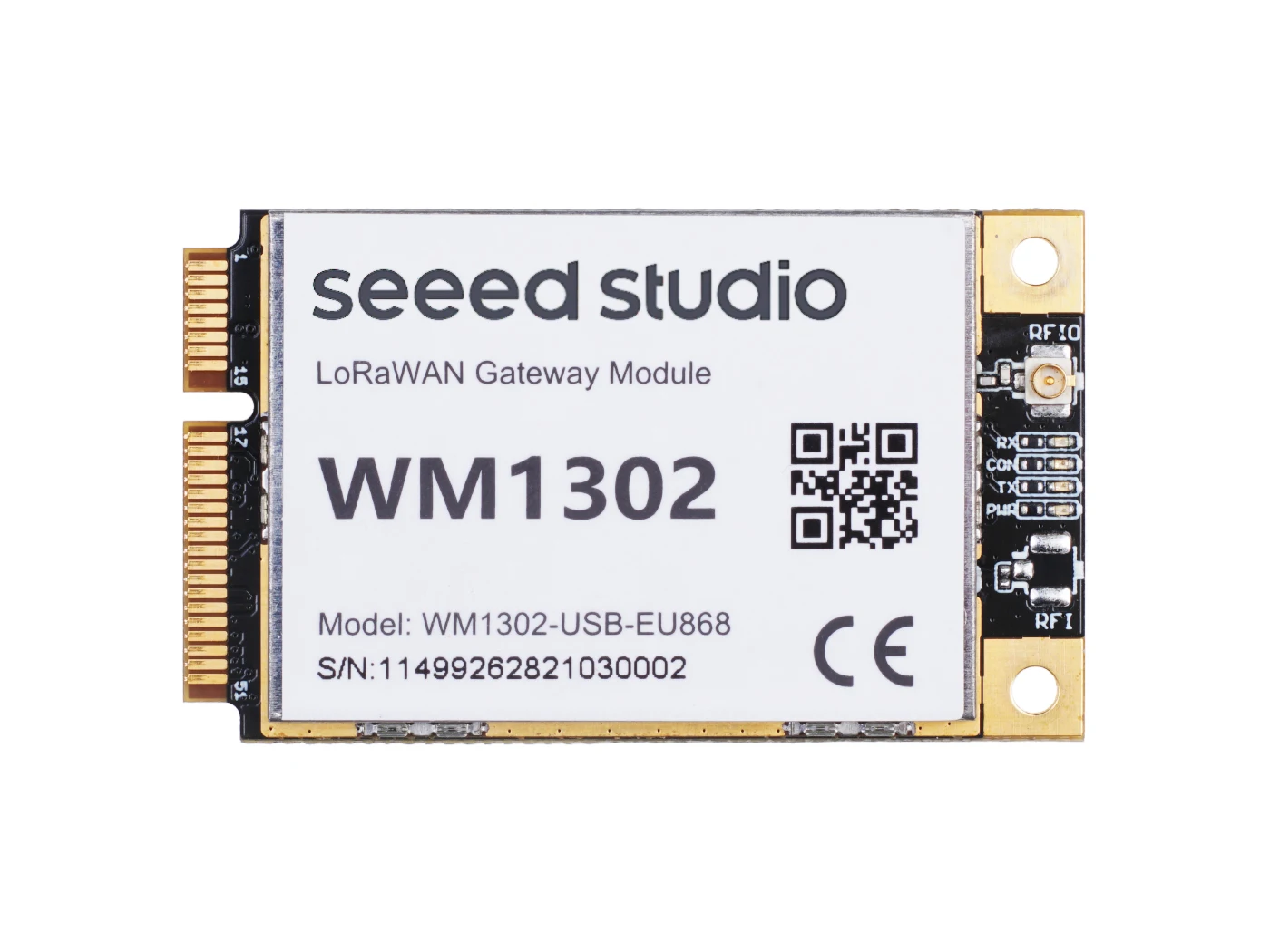

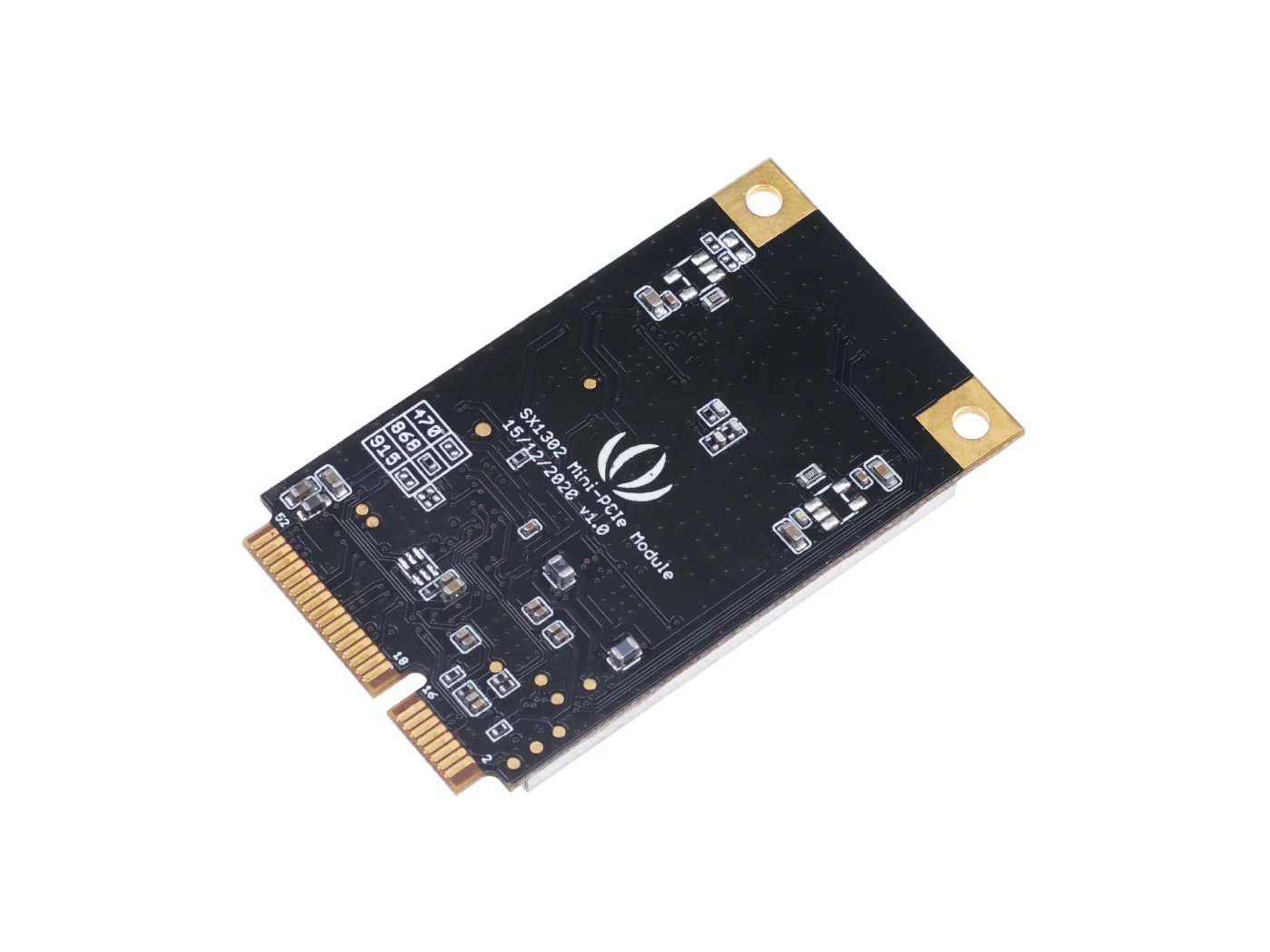

Descripción general del hardware

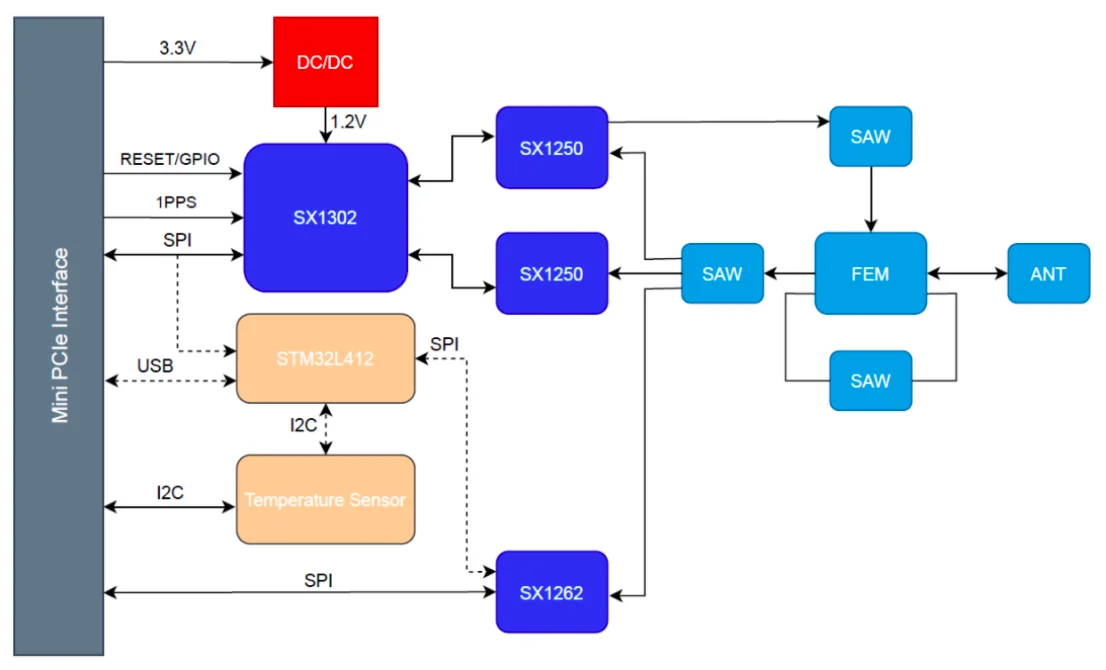

Diagrama
Pinout
Especificaciones
Región
UE868
US915
Frecuencia
863-870MHz
902-928MHz
Sensibilidad
-125dBm @125K/SF7
-139dBm @125K/SF12
-125dBm @125K/SF7
-139dBm @125K/SF12
Potencia TX
26 dBm (con fuente de alimentación de 3,3 V)
25 dBm (con fuente de alimentación de 3,3 V)
LED
Potencia: Verde Configuración: Rojo TX: Verde RX: Azul
Factor de forma
Mini PCIe, dedo dorado de 52 pines
Consumo de energía (versión SPI)
En espera: 7,5 mA
Potencia máxima TX: 415 mA
RX: 40 mA
Consumo de energía (versión USB)
En espera: 20 mA
Potencia máxima TX: 425 mA
RX: 53 mA
LBT (escucha antes de hablar)
Soporte
Conector de antena
U.FL
Temperatura de funcionamiento
-40°C a 85°C
Dimensiones
30 mm (ancho) × 50,95 mm (largo)
Certificación
CE (EU868), ID FCC (US915), TELEC (AS923
