Descripción

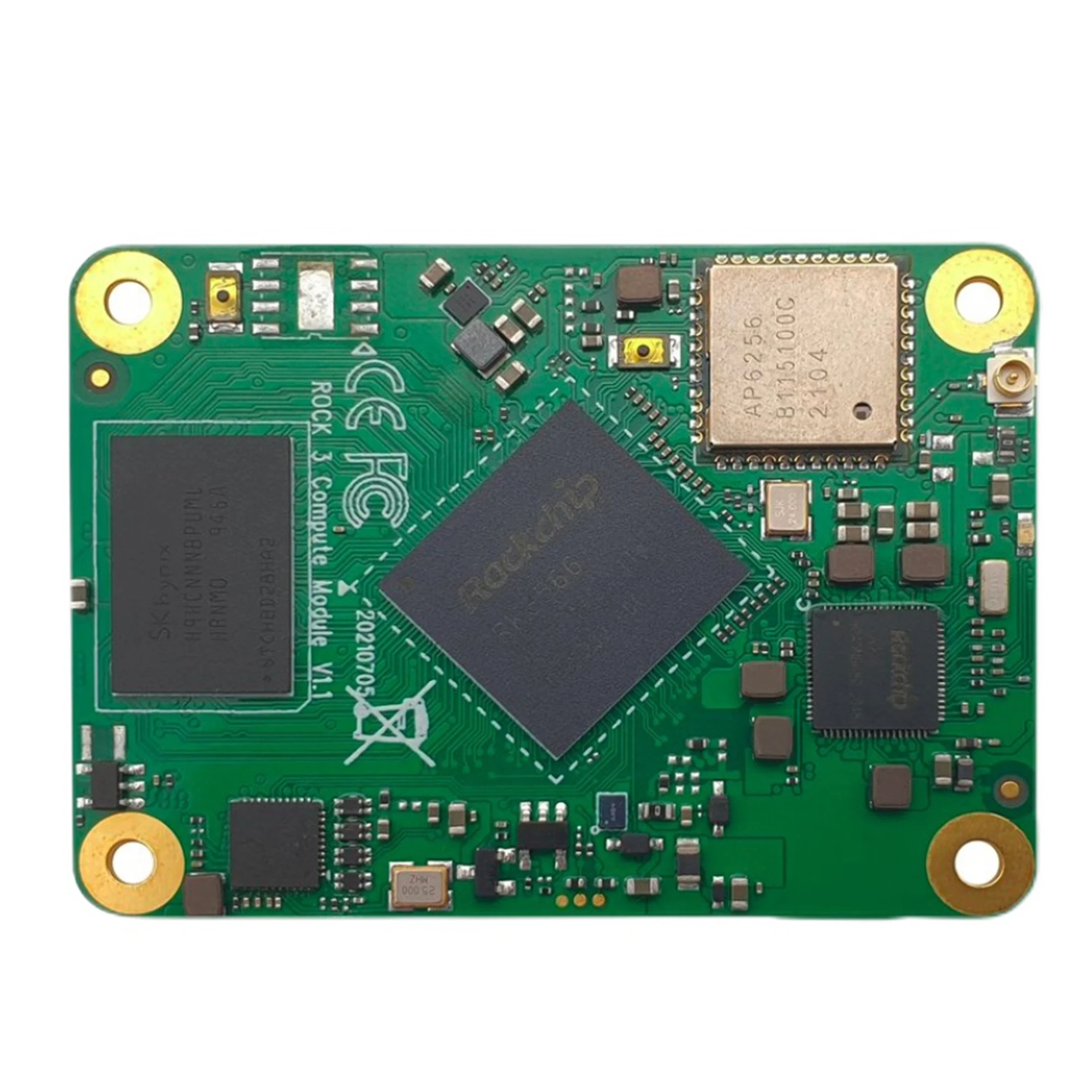

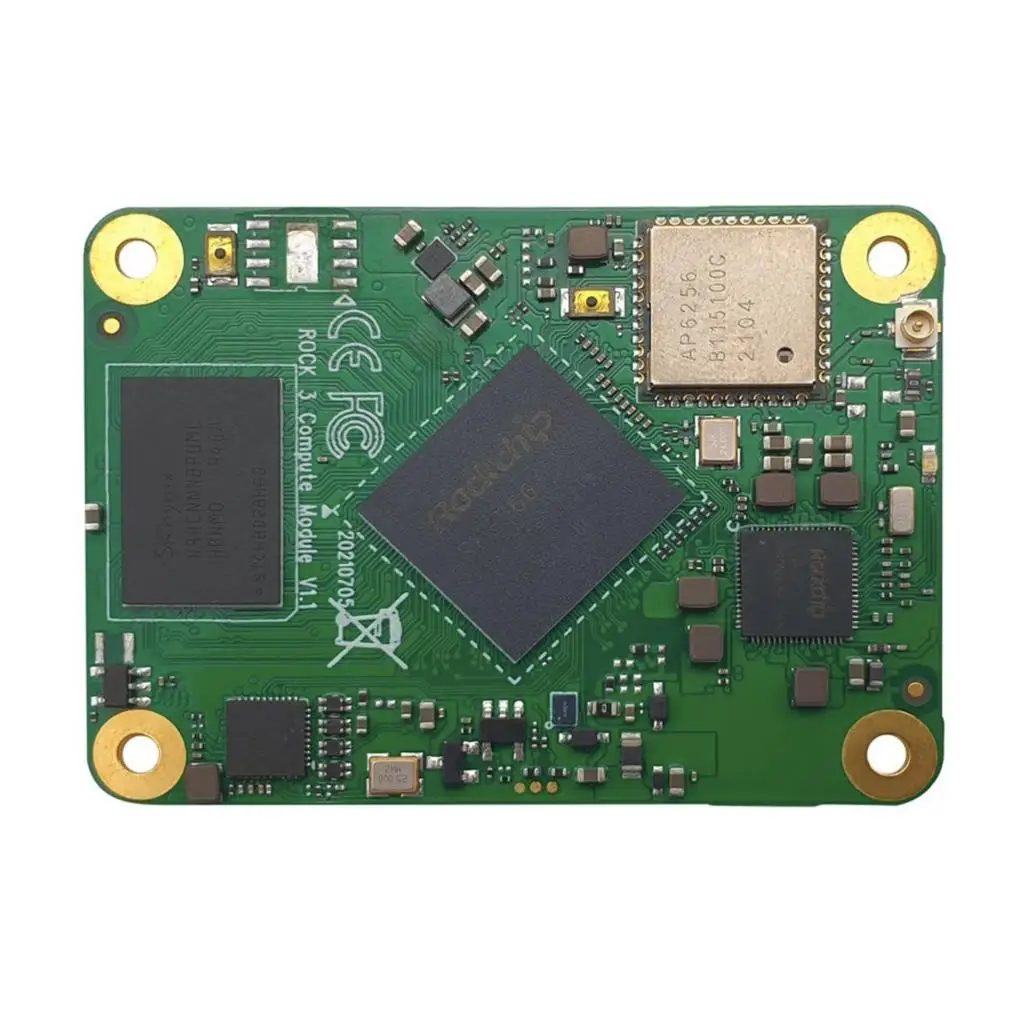

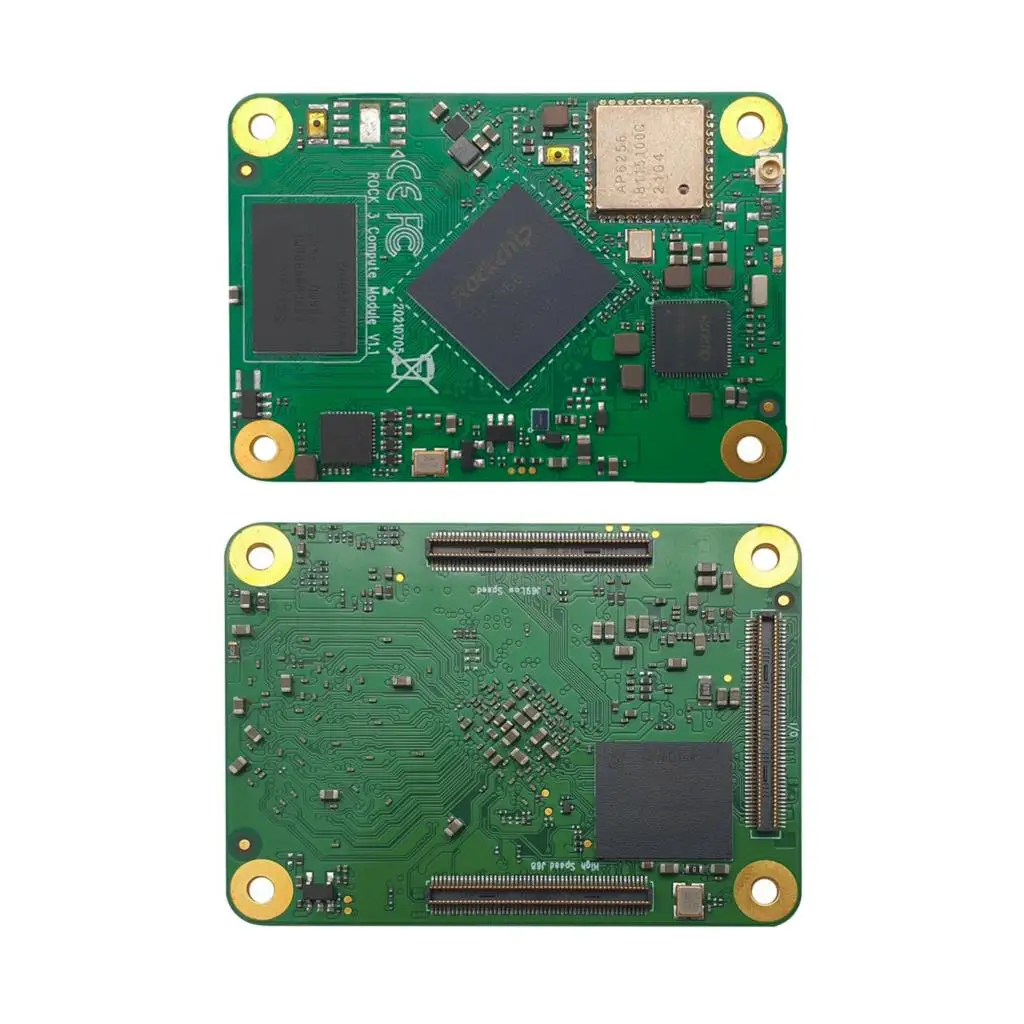

El módulo de cómputo ROCK3 de Radxa (Radxa CM3) es un SoM (sistema en módulo)
Basado en el SoC Rockchip RK3566 en un formato pequeño de 55 mm x 40 mm, integra CPU/PMU/DRAM/ALMACENAM y conexión inalámbrica.
El CM3 de Radxa ofrece una solución económica y lista para innumerables aplicaciones.También simplifica y acelera los desarrollos de nuevos productos.
Descripción general de las características:
Solución de alto rendimiento de cuatro núcleos y 64 bits
-Radxa CM3 funciona con el SoC Rockchip RK3566, un núcleo de baja potencia Quad Cortex A55 de 64 bits con hasta 2,0 Ghz.Viene con un máximo de 8 GB de RAM y hasta 128 GB de almacenamiento eMMC.
Interfaces ricas
-I2C, SPI, UART, ADC, PWM, GPIO, Ethernet, CAN, PDM, USB2, USB3, I2S, MIPI,
-SATA, interfaces eDP están disponibles, así como buses PCIe 2.0 de alto ancho de banda.
Capacidad de visualización
-El procesador de salida de video dual admite salida de pantalla dual a dos cualesquiera de HDMI, eDP, MIPI, DP, con una resolución de hasta 4K x 2K y uno de 2,5k
Potente soporte de utilidad multimedia
-Decodificación de vídeo H264/H265 4K VP9 y 4K de 10 bits, hasta 60 FPS
-decodificación de múltiples formatos de vídeo 1080P, incluidos VC-1, MPEG-1/2/4, VP8
- Codificación 1080P a formatos H.264, VP8
Tamaño pequeño y baja potencia.
-Factor de forma de 55 mm x 40 mm y compatible con la industria Los conectores de placa a placa de 3 x 100 pines ahorran espacio en la placa, proporcionan interfaces estandarizadas y ahorran espacio en la placa.
Soporte de múltiples sistemas operativos
-Ubuntu 20.04 / Debian 10 / Buildroot / Android
Documentos abiertos y código fuente
-El código fuente, los documentos, las herramientas y las servicios públicos están disponibles libremente, hay soporte comunitario y comercial disponibles para ayudarlo a poner su prototipo en producción.
Ampliamente utilizado en diversas aplicaciones.
-SoM perfecto para robótica, HMI, máquinas expendedoras, hogar inteligente, puerta de enlace IOT, control industrial, equipos médicos, etc.
Especificaciones técnicas detalladas:
Procesador: Rockchip RK3566, Cortex-A55 de cuatro núcleos (ARM v8) SoC de 64 bits a 2,0 GHz
Memoria: 1 GB, 2 GB, 4 GB o 8 GB LPDDR4 (dependiendo de la variante)
Conectividad:
- LAN inalámbrica opcional, IEEE 802.11b/g/n/ac de 2,4 GHz y 5,0 GHz
inalámbrico, Bluetooth 5.0, BLE con opciones de antena externa y integrada
- Gigabit Ethernet PHY integrado
- 1 × puerto USB 2.0 (alta velocidad), 1 x puerto USB 3.0 (5 Gbps)
- 1 × PCIe 1 vía Host, Gen 2 (5 Gbps)
- 2 x puertos SATA, uno compartido con USB 3, otro compartido con PCIe
- 50 × soporte GPIO
Vídeo:
- 1x HDMI hasta 4K x 2K@60HZ
- 1x eDP de cuatro carriles, 2,7 Gps por carril
- 2x MIPI DSI cuatro carriles, 1,6 Gbps por carril
Audio:
- LINDO
- I2S
- PDM, admite matriz de micrófonos
Multimedia:
- VP9/H.264/H.265 decodificación 4K@60HZ
- Codificación H.264/H.265 1080P@100HZ
- GPU OpenGL ES 3.2/OpenCL 2.0/Venda 1.1
Potencia de entrada: 5V CC

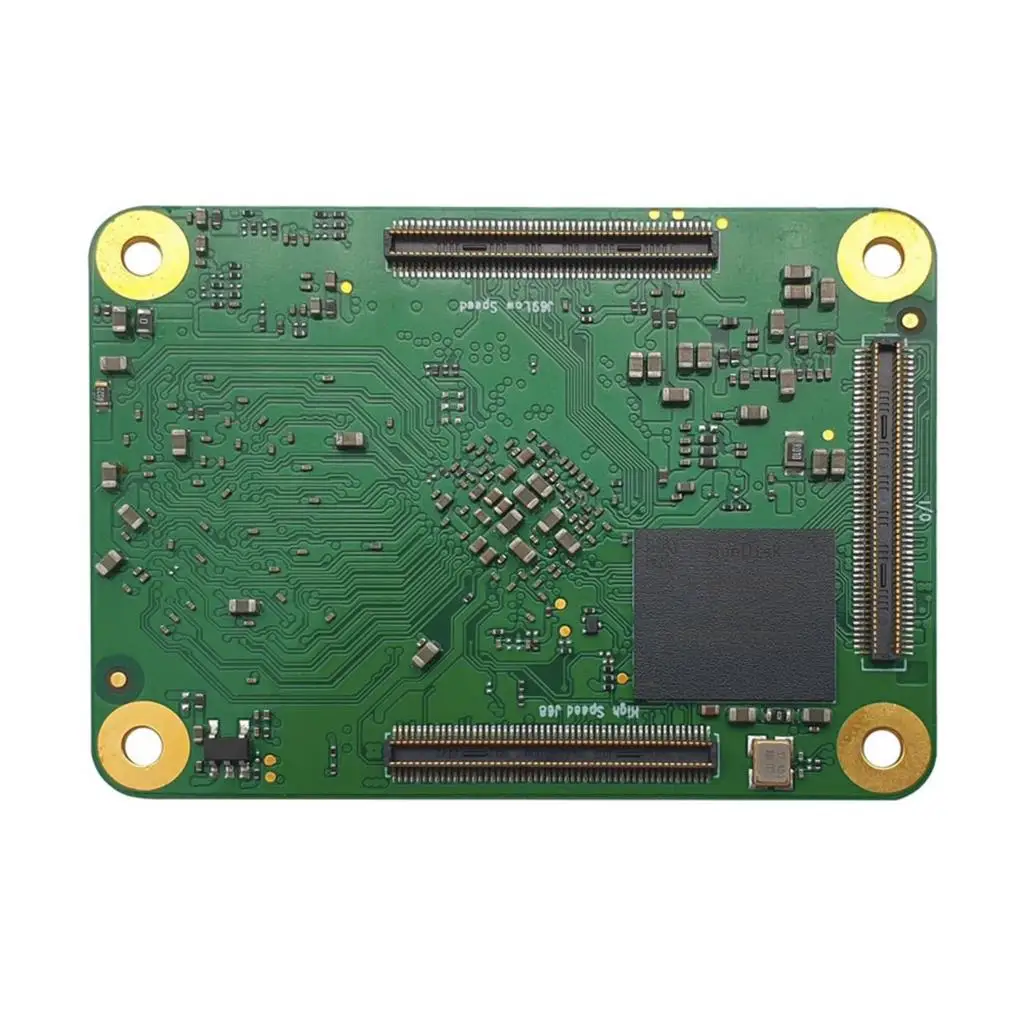

Conector: 3 conectores B2B de paso de 0,5 mm de 100P
Dimensión: 55 mm × 40 mm
