Color
Descripción

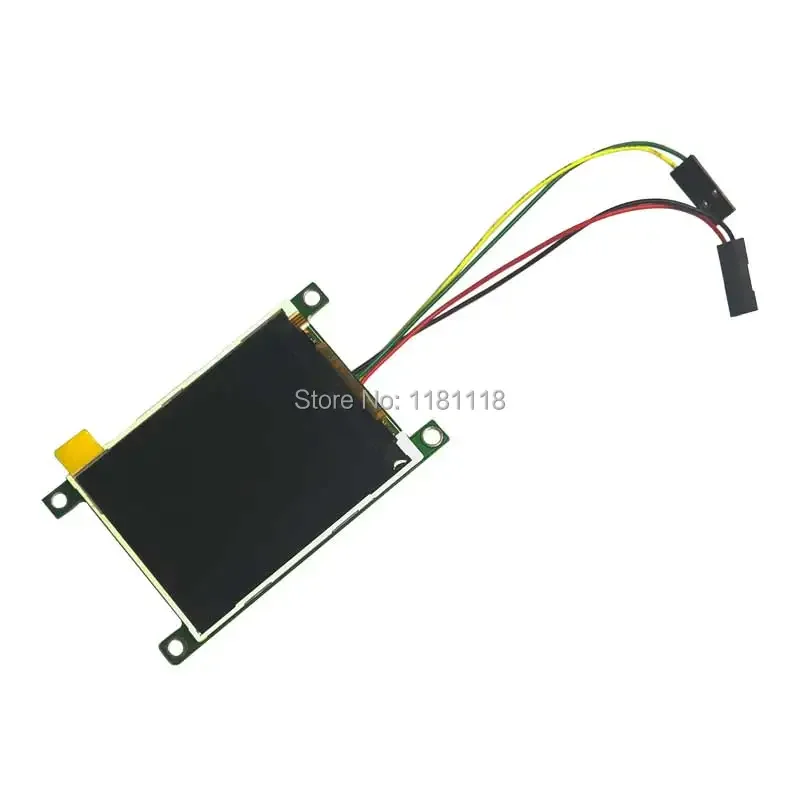

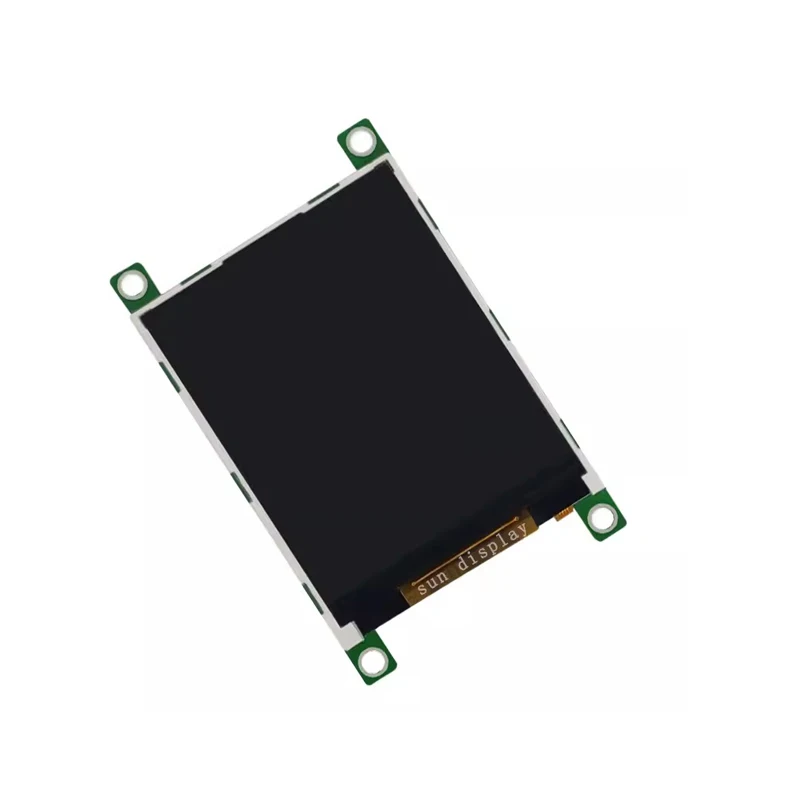

LCD de 2,2 pulgadas
Sin contacto
Ángulo de visión: 12
TAMAÑO del módulo LCD: 54,8 x 41,3 mm
TAMAÑO de la pantalla: 43,56 x 36,2
Ángulo de visión: 176 x 220
Controlador IC: No necesita controlador, pero su MCU necesita un puerto UART (puerto serie)
Color: 62k/262k
Puerto de controlador: UART

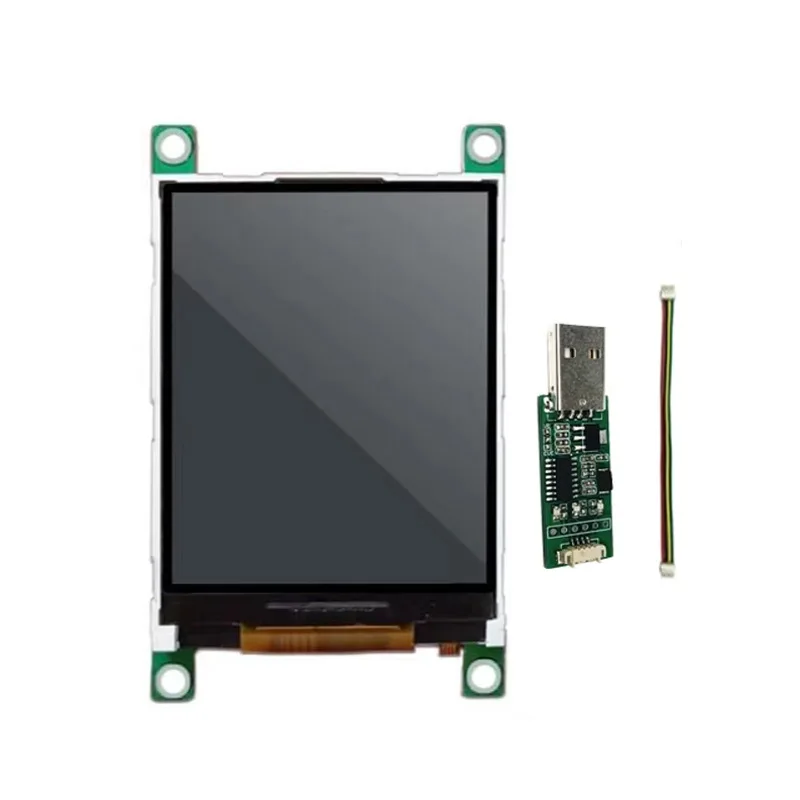

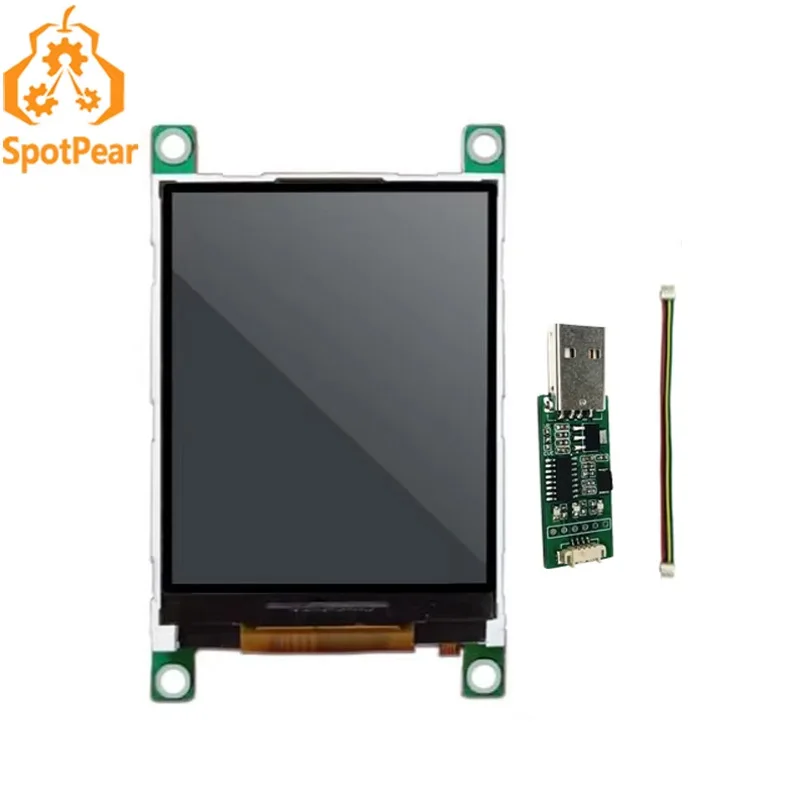

No incluya el módulo USB a UART/TTL PL2303, cómprelo solo
Información detallada consulte este enlace web:
http://www.spotpear.com/download/LCD/uart/UART-LCD22/Document/UART-Command-Introduction-EN.docx
Introducción
CMD
Restablecer
RESET
Obtenga las instrucciones de información de la versión para el módulo.
VER VER
Establezca el comando de velocidad en baudios
BPS (bps)
Comando claro
CLR(c)
Control LCD CMD
LCDON(on_off)
Muestra la pantalla LCD
FSIMG (addr,x,y,w,h,modo)
Descarga de imagen al comando FLASH
FS_DLOAD(TAMAÑO)
Interruptor de pantalla vertical y horizontal CMD
DIR(H_V)
Establezca el brillo de la luz de fondo.
BL(p)
Dibujar puntos
PD(x,y,c)
Dibuja líneas
PL(x1,y1,x2,y2,c)
Caja de dibujo
CAJA (x1,y1,x2,y2,c)
Caja de dibujo con color relleno
CAJAF (x1,y1,x2,y2,c)
Dibuja un círculo
CIR (x,y,r,c)
Dibuja un círculo con el color relleno.
CIRF(x,y,r,c)
Establecer color de fondo
SBC(c)
Muestra 16 caracteres altos Con instrucciones en color de fondo
DCV16(x,y,*str,c)
Muestra 24 caracteres altos Con instrucciones en color de fondo
DCV24(x,y,*str,c)
Muestra 32 caracteres altos Con instrucciones en color de fondo
DCV32(x,y,*str,c)
