Descripción

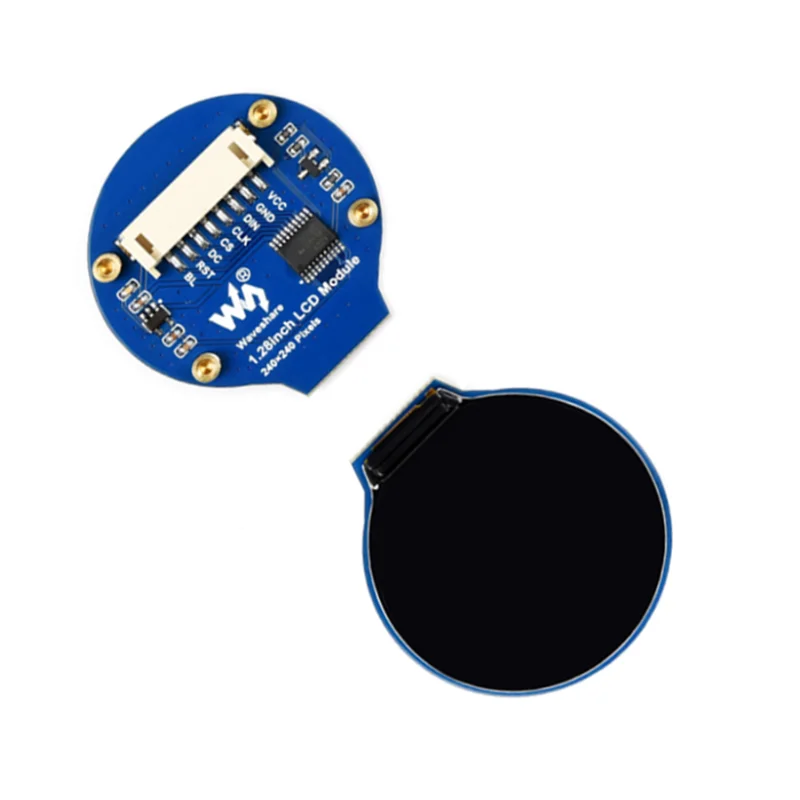

Controlador GC9A01 integrado, usando bus SPI
Viene con ejemplos para Raspberry Pi, Arduino, STM32, etc.
Resolución de 240 × 240, colores RGB de 65K, efecto de visualización claro y colorido
Interfaz SPI, minimiza los pines IO requeridos, admite placas controladoras como Raspberry Pi/Jetson Nano/Arduino/STM32
Viene con recursos de desarrollo (ejemplos para Raspberry Pi/Arduino/STM32)
VOLTAJE DE FUNCIONAMIENTO
3,3 V / 5V
RESOLUCIÓN
240 × 240 píxeles
INTERFAZ COMUNICACIÓN
4 hilos SPI

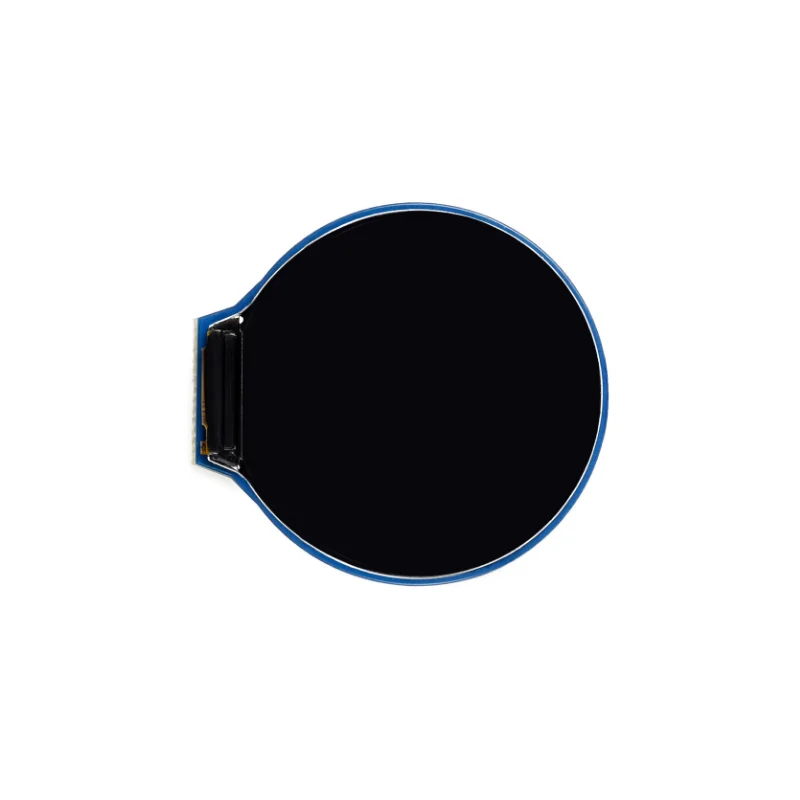

TAMAÑO DE PANTALLA
Φ 32,4mm
PANEL DE PANTALLA
IPS
TAMAÑO PIXEL
0.135 × 0.135mm
CONDUCTOR
GC9A01
DIMENSIONES
40,4 × 37,5mm Φ 37,5mm
Soporta placas controladoras como Raspberry Pi/Jetson Nano/Arduino/STM32

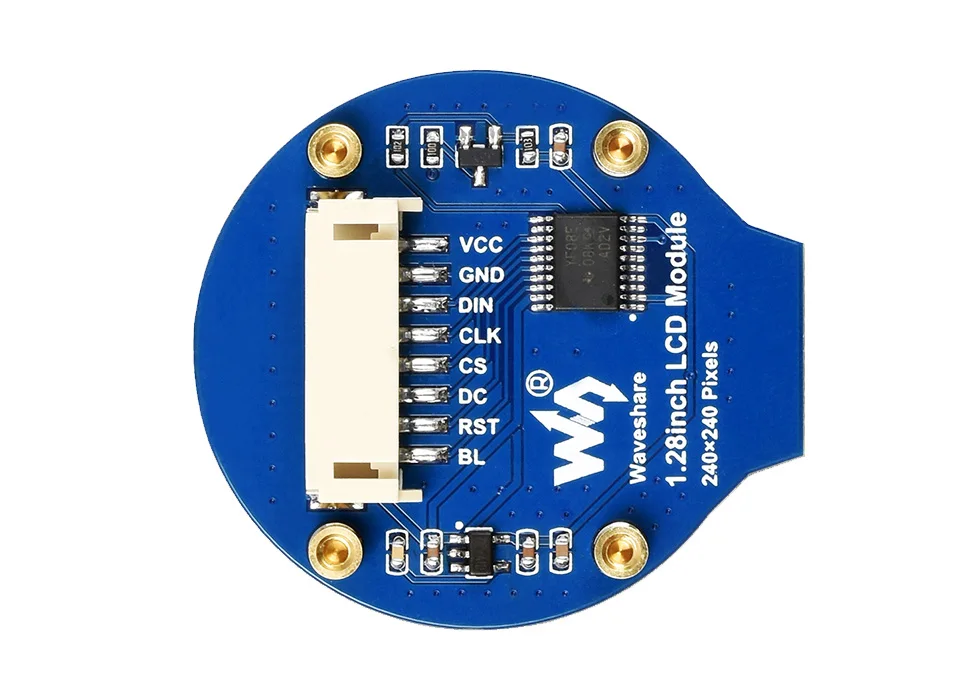

VCC
Potencia (entrada de 3,3 V / 5V)
GND
Suelo
DIN
Entrada DE DATOS SPI
CLK
Entrada de reloj SPI
CS
Selección de CHIP, baja actividad
CC
Selección de datos/comandos (alta para datos, baja para comandos)
RST
Reinicio, baja actividad
BL
Retroiluminación

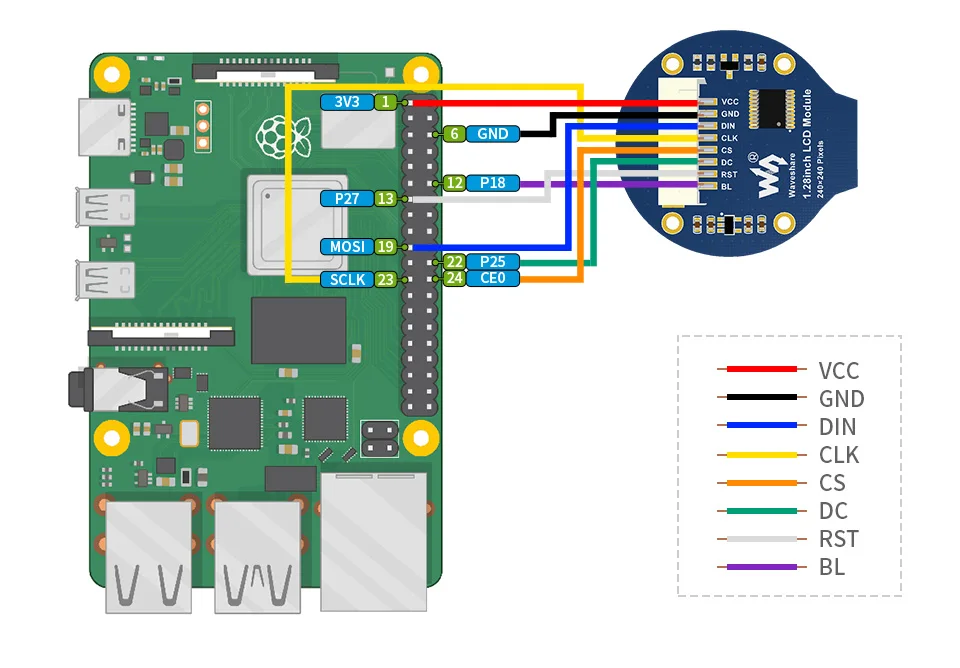

Conexión con Raspberry Pi

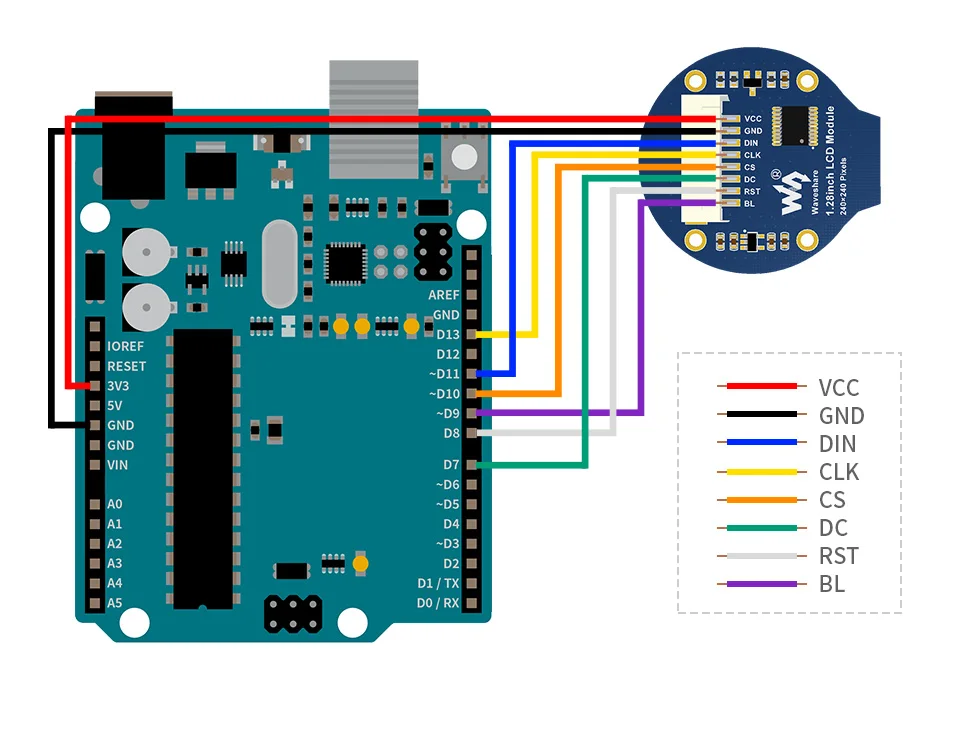

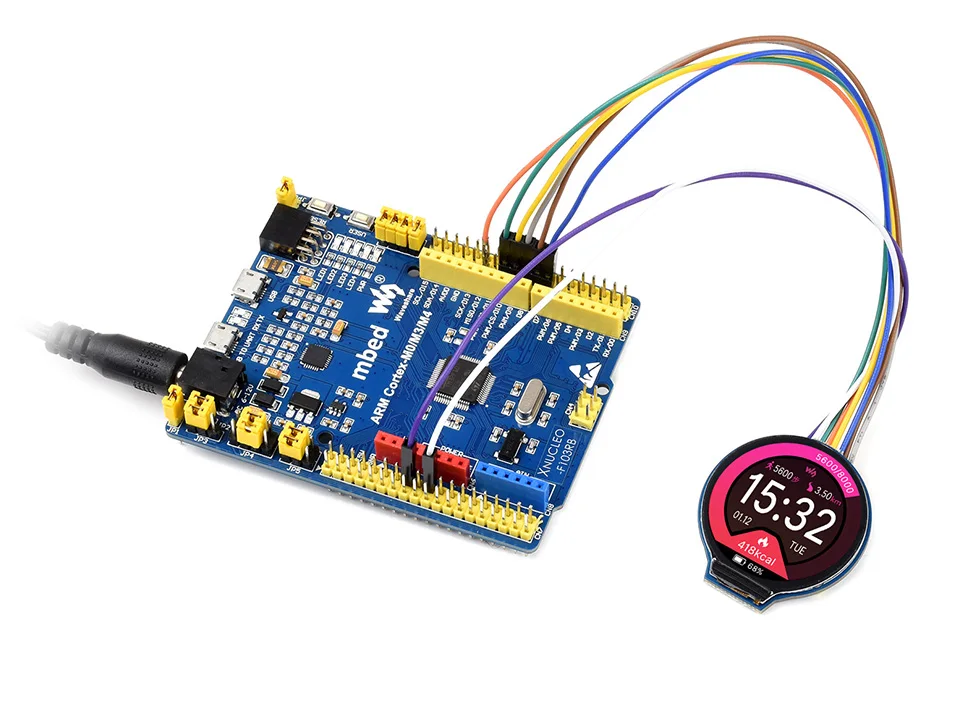

Conexión con placa Arduino

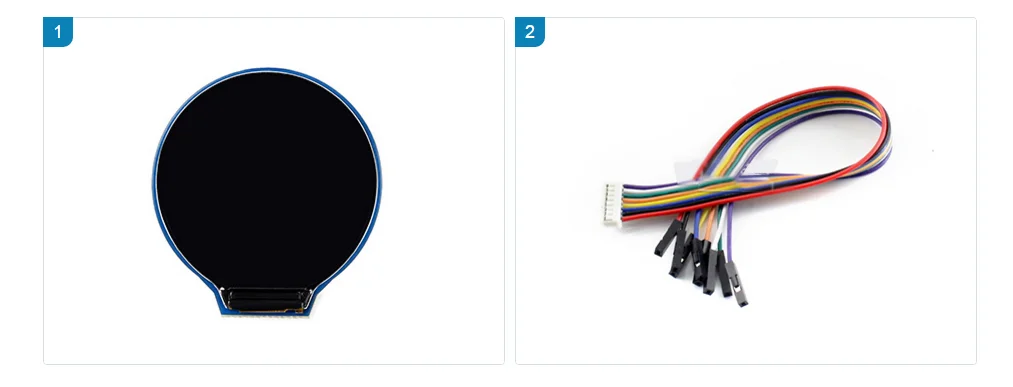

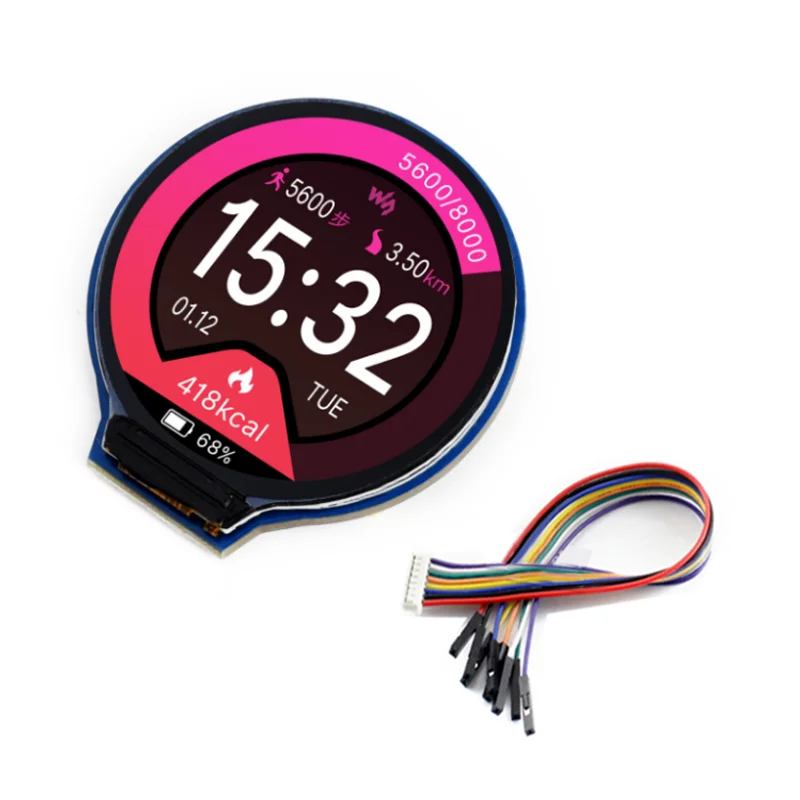

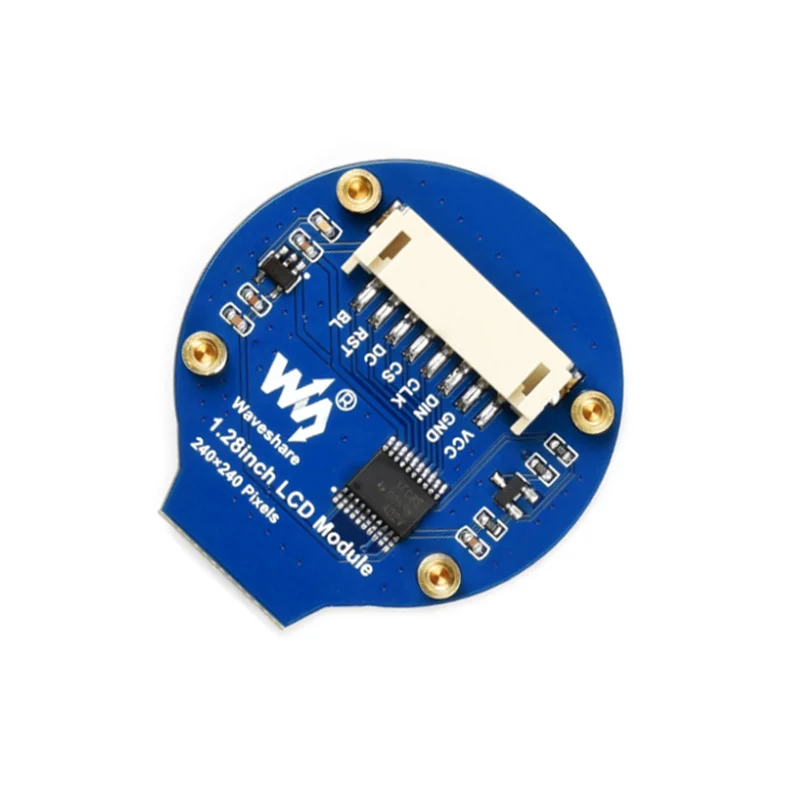

Módulo LCD de 1,28 pulgadas X1
PH2.0 8PIN 20cm cable X1
