Bundle (Pack)
Descripción
Nota:NoIncluirNUCLEO-F103RB , Por favorComprar solo...

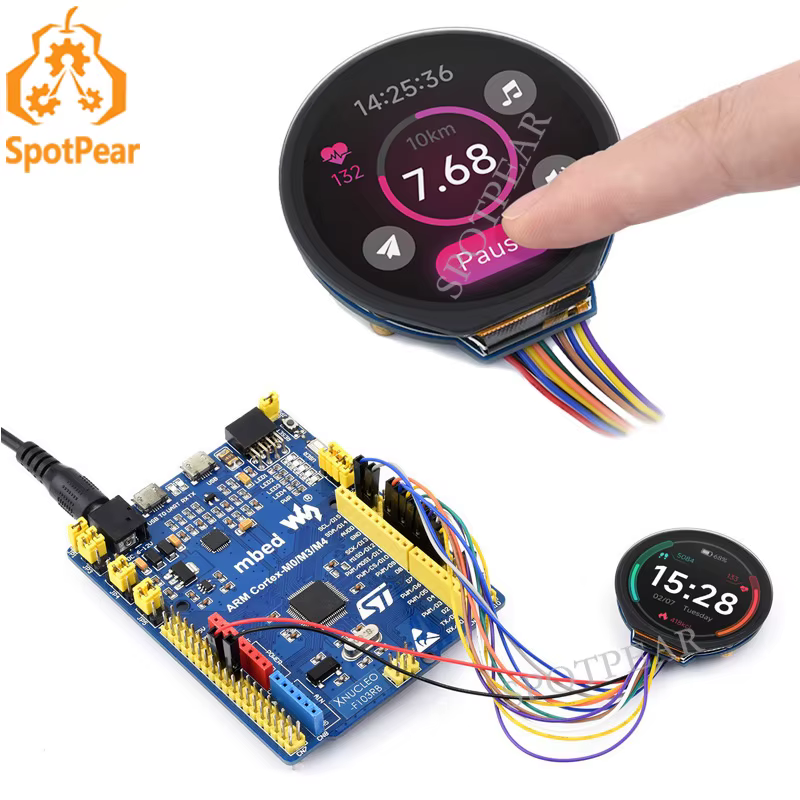

Visión general
Resolución de 240 × 240, colores de 65K, efecto de visualización claro y colorido
Alta transmitancia de pantalla táctil, respuesta rápida y larga vida útil
Chip controlador integrado GC9A01 y chip de control táctil capacitivo CST816S, usando comunicación SPI e I2C respectivamente,
Minimiza los pines IO requeridos, admite placas controladoras como Raspberry Pi/Raspberry Pi Pico/Arduino/STM32
Viene con recursos de desarrollo en línea (ejemplos para Raspberry Pi/Raspberry Pi Pico/Arduino/STM32)

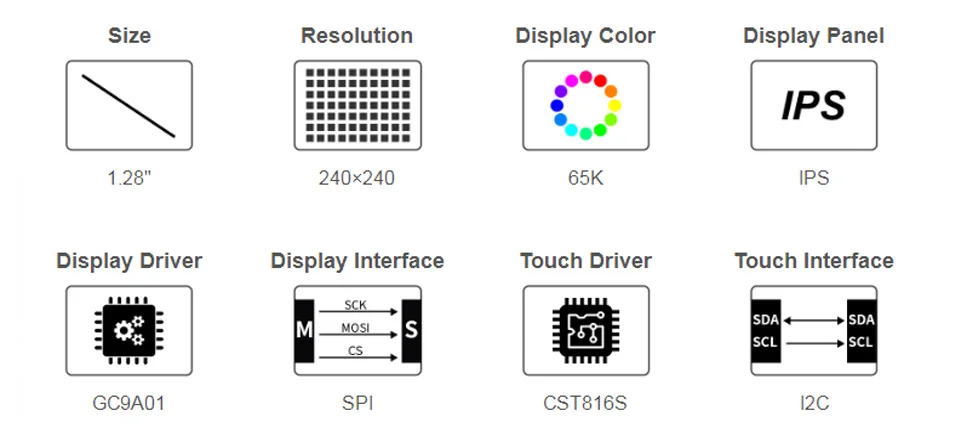

Especificaciones
VOLTAJE DE FUNCIONAMIENTO: 3,3 V / 5V
CONTROLADOR DE PANTALLA: GC9A01
Controlador táctil: CST816S
PANEL DE PANTALLA: IPS
TAMAÑO DE LA PANTALLA: Φ 32,4mm
RESOLUCIÓN: 240 × 240 píxeles
INTERFAZ DE PANTALLA: SPI de 4 hilos
INTERFAZ TÁCTIL: I2C
TIPO TÁCTIL: Capacitivo
Tamaño del píxel: 0,1335 × 0,1335mm
TAMAÑO DEL MÓDULO: 39,89 × 38,50mm Φ 38,50mm
Adecuado para el desarrollo de varios dispositivos inteligentes, puede realizar persona-computadora
Función de interacción

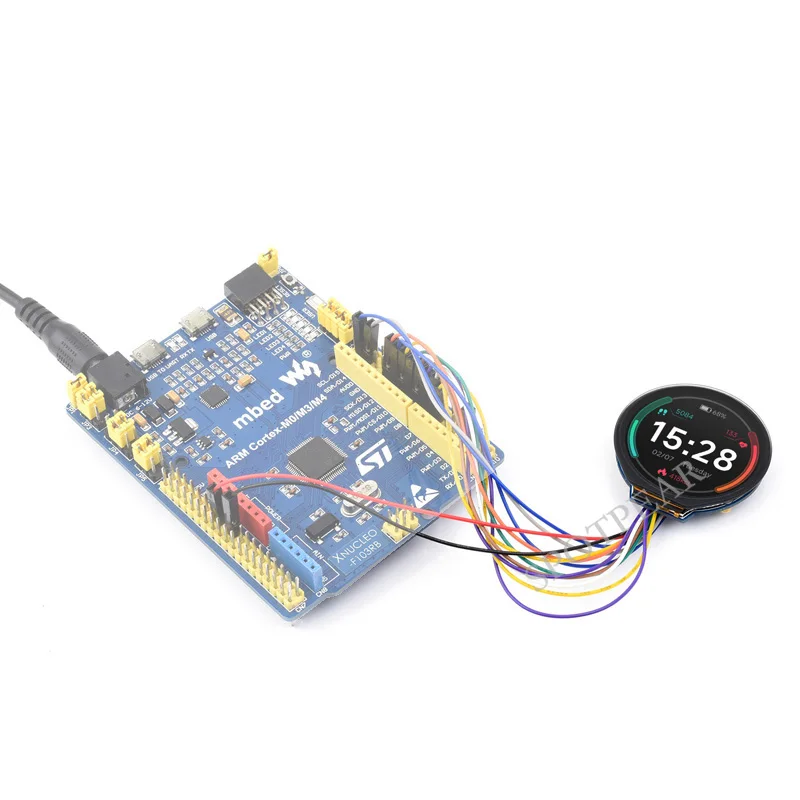

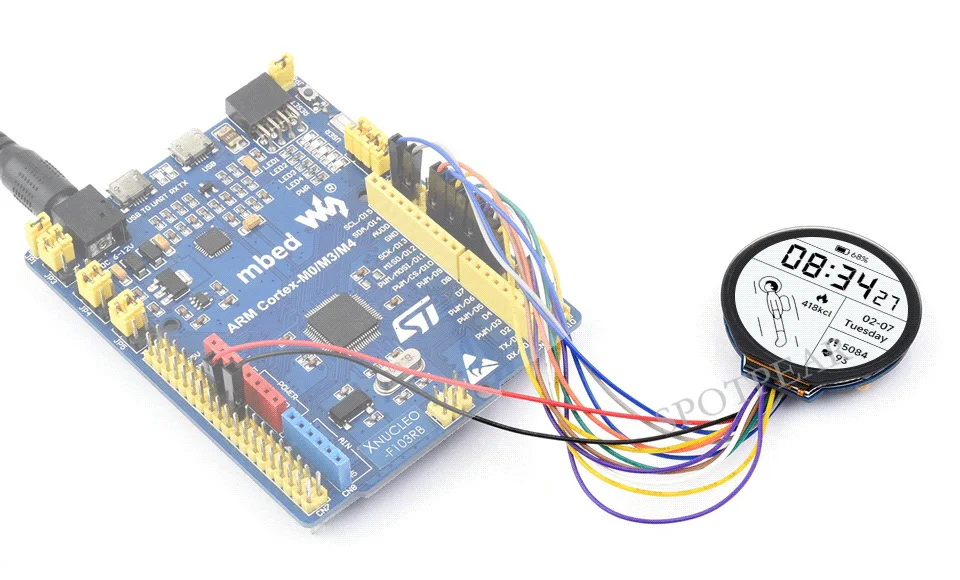

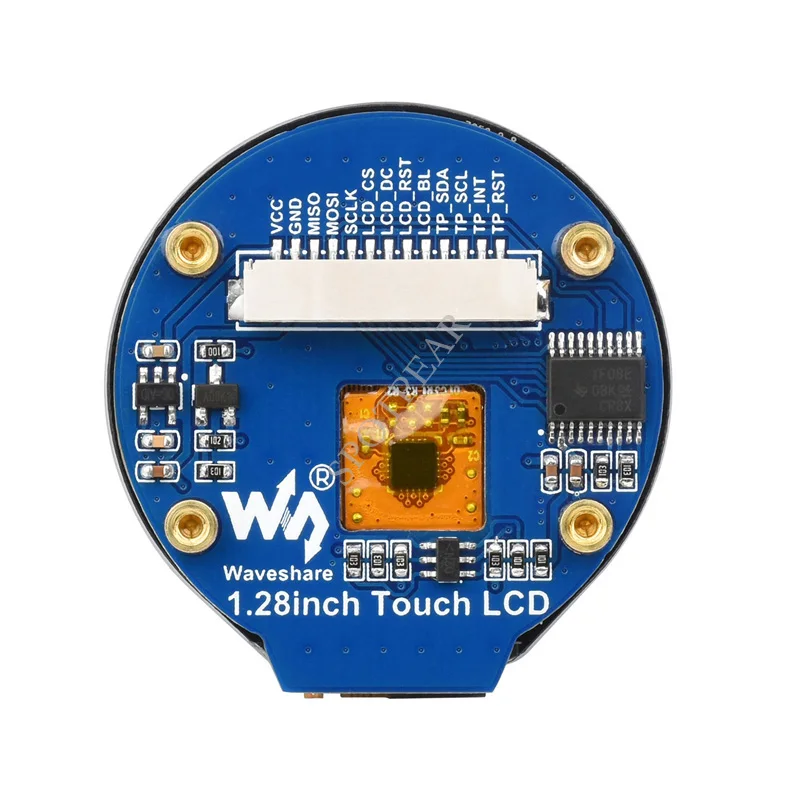

Interfaces de control
Para usar con placas controladoras como Raspberry Pi / Raspberry Pi Pico / Arduino / STM32

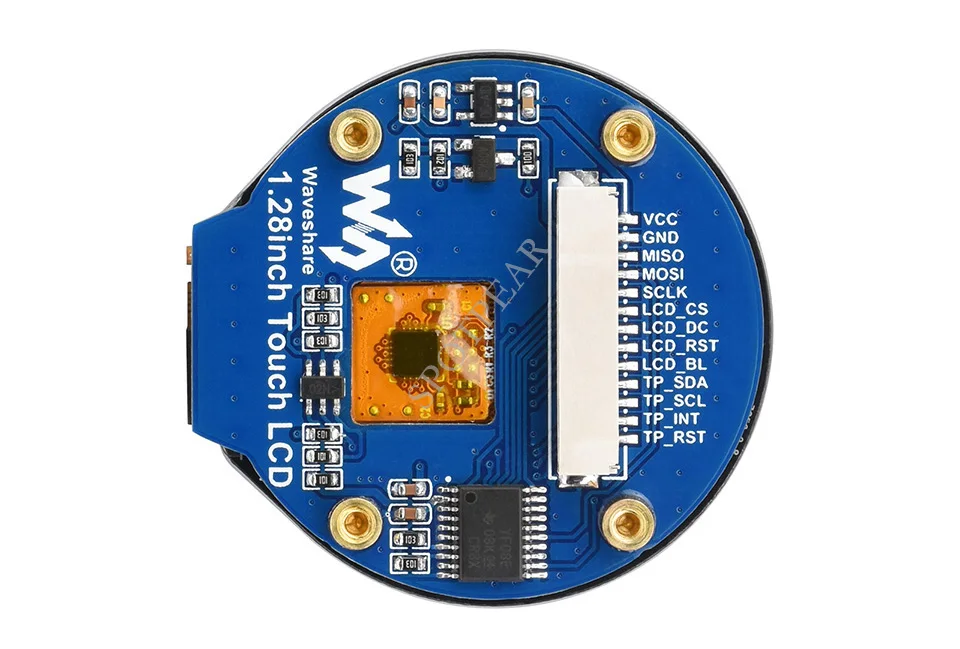

VCC
Potencia (entrada 3,3 V / 5V)
GND
Suelo
MISO
Pin SPI MISO
MOSI
Pasador SPI MOSI
SCLK
Pin reloj SPI
LCS_CS
Selección de chip LCD, baja actividad
LCS_DC
Selección de datos/comando LCD (alta para datos, baja para comando)
LCS_RST
Reinicio LCD, baja actividad
LCS_BL
Retroiluminación LCD
TP_SDA
Pin DE DATOS TP
TP_SCL
Pin reloj TP
TP_INT
Pin de interrupción TP
TP_RST
TP Reset, baja actividad
.
LCD TÁCTIL DE 1,28 PULGADAS
FRAMBUESA PI (BCM)
PICO
ARDUINO
STM32
VCC
3,3 V
3,3 V
5V
3,3 V
GND
GND
GND
GND
GND
MISO
9
GP12
12
PA6
MOSI
10
GP11
11
PA7
SCLK
11
GP10
13
PA5
LCS_CS
8
GP9
10
PB6
LCS_DC
25
GP14
7
PA8
LCS_RST
27
GP8
8
PA9
LCS_BL
18
GP15
9
PC7
TP_SDA
2
GP6
SDA
PB9
TP_SCL
3
GP7
SCL
PB8
TP_INT
4
GP17
3
PB10
TP_RST
17
GP16
4
PA10
.

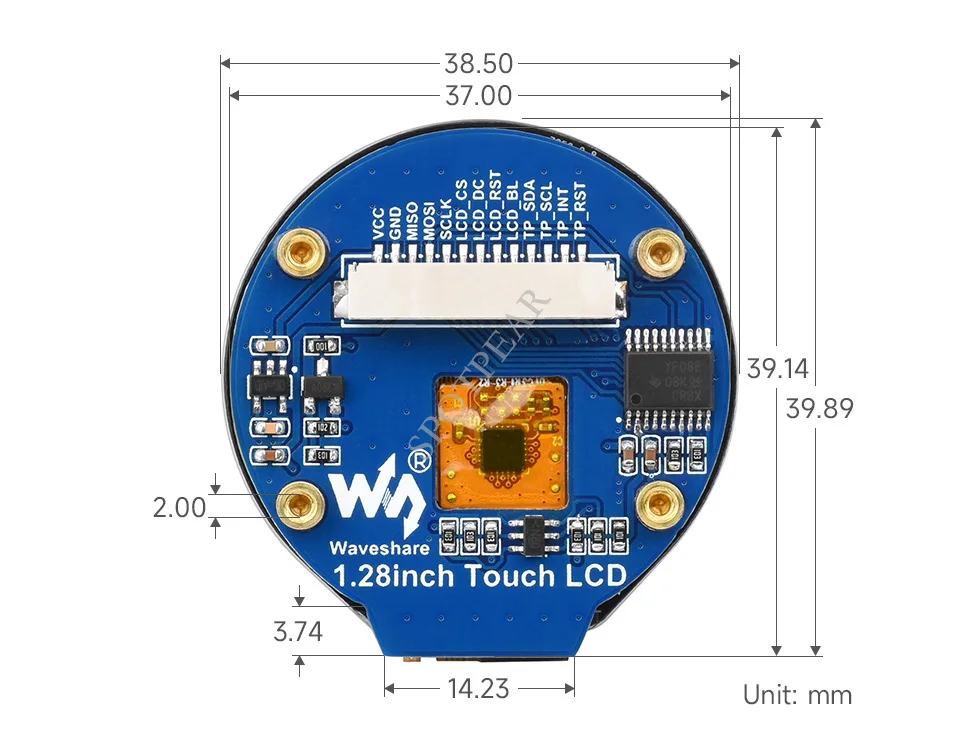

Dimensiones del contorno

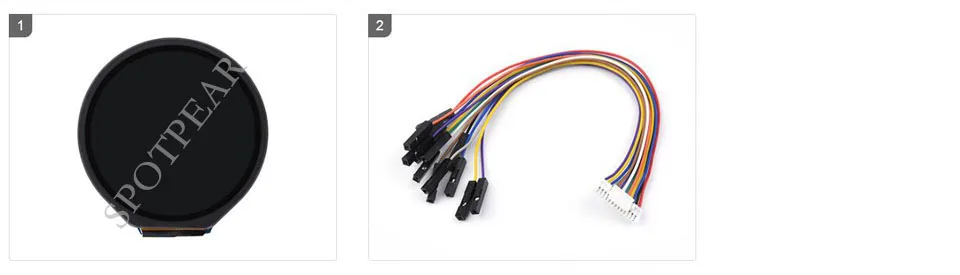

1,28 pulgadas LCD táctil X1
GH1.25 Cable de 13 pines X1
