Descripción

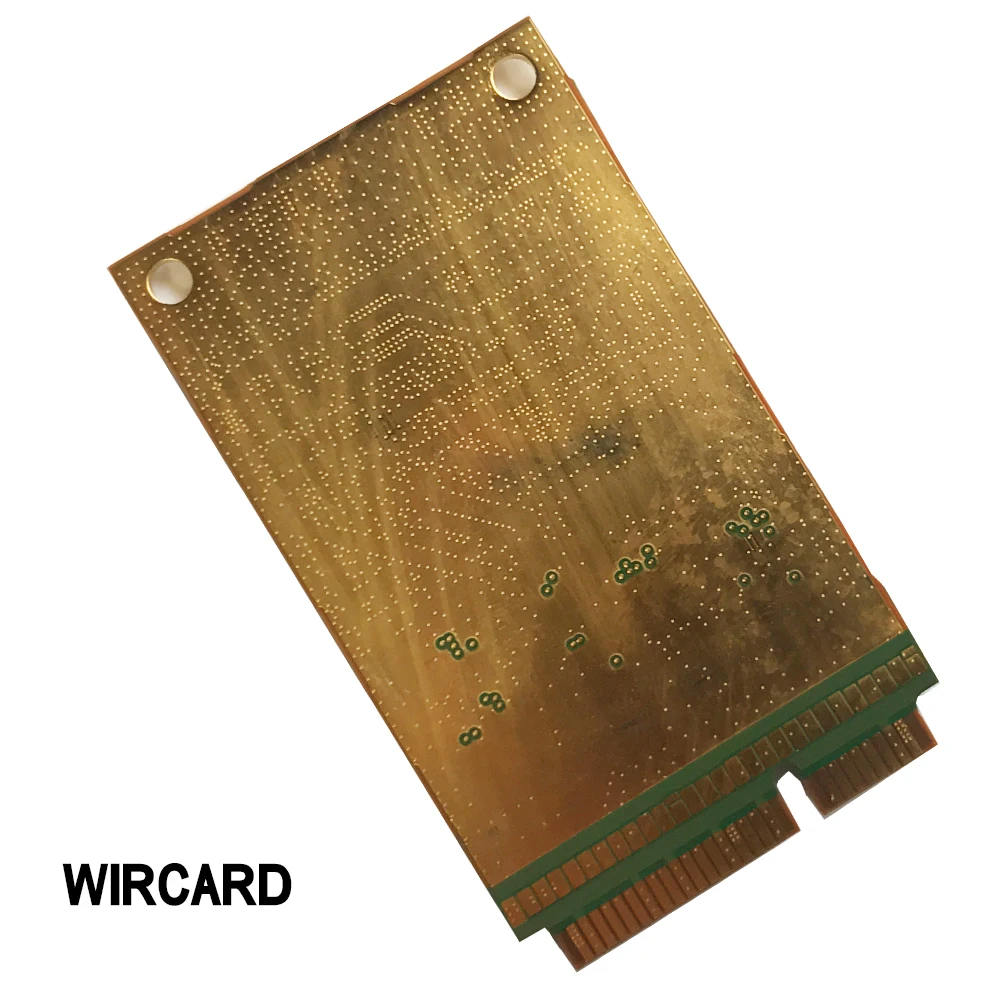

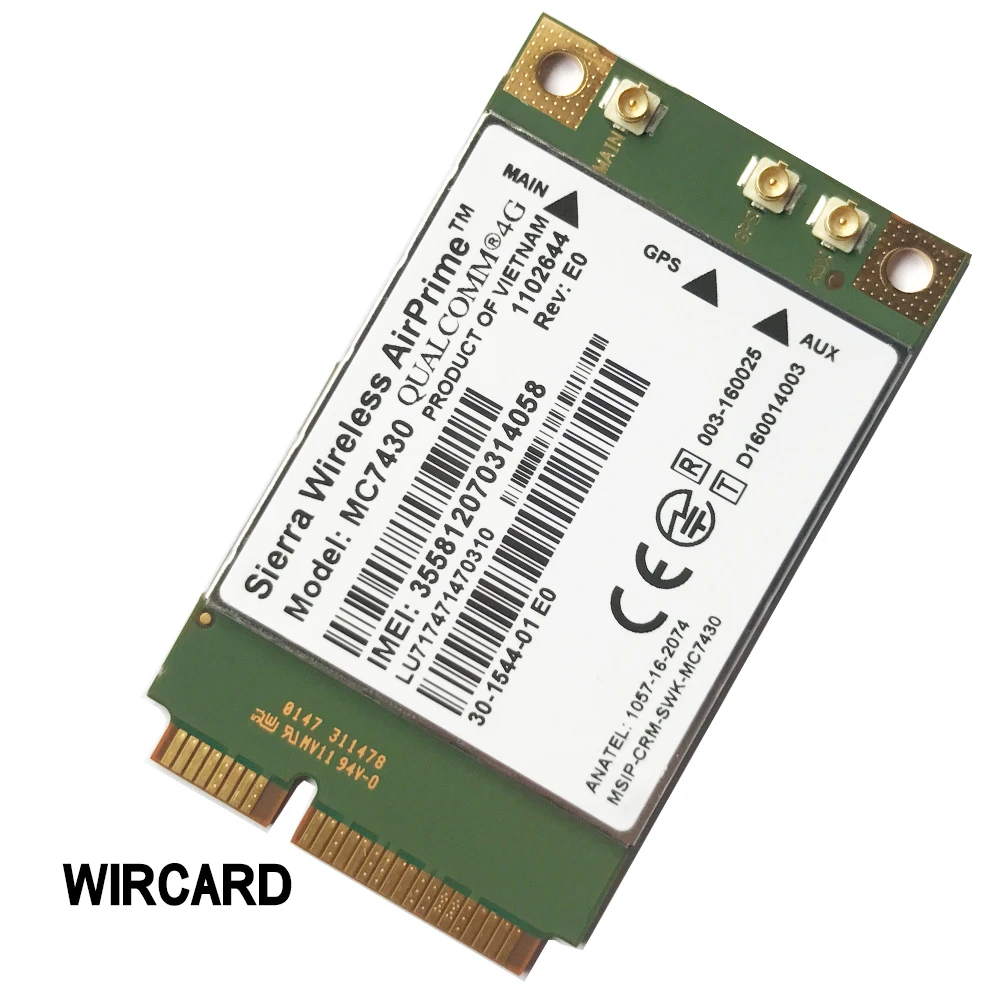

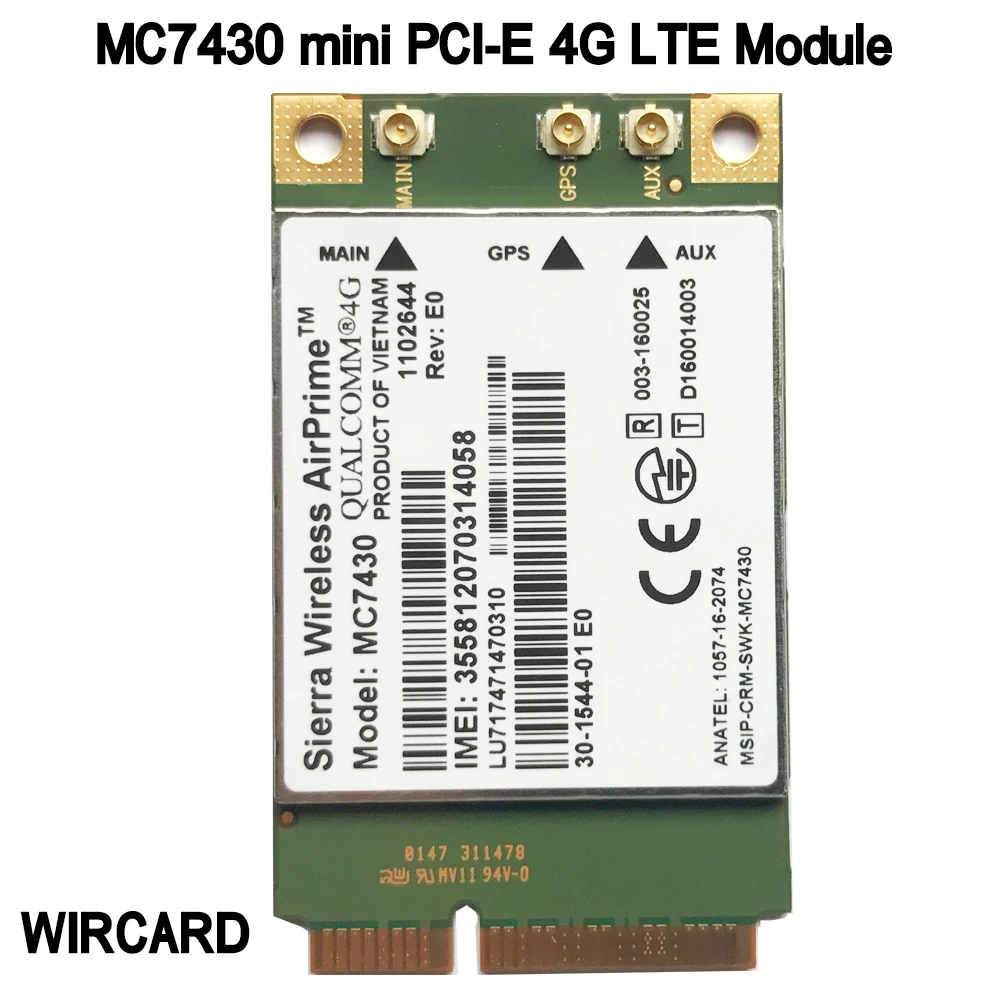

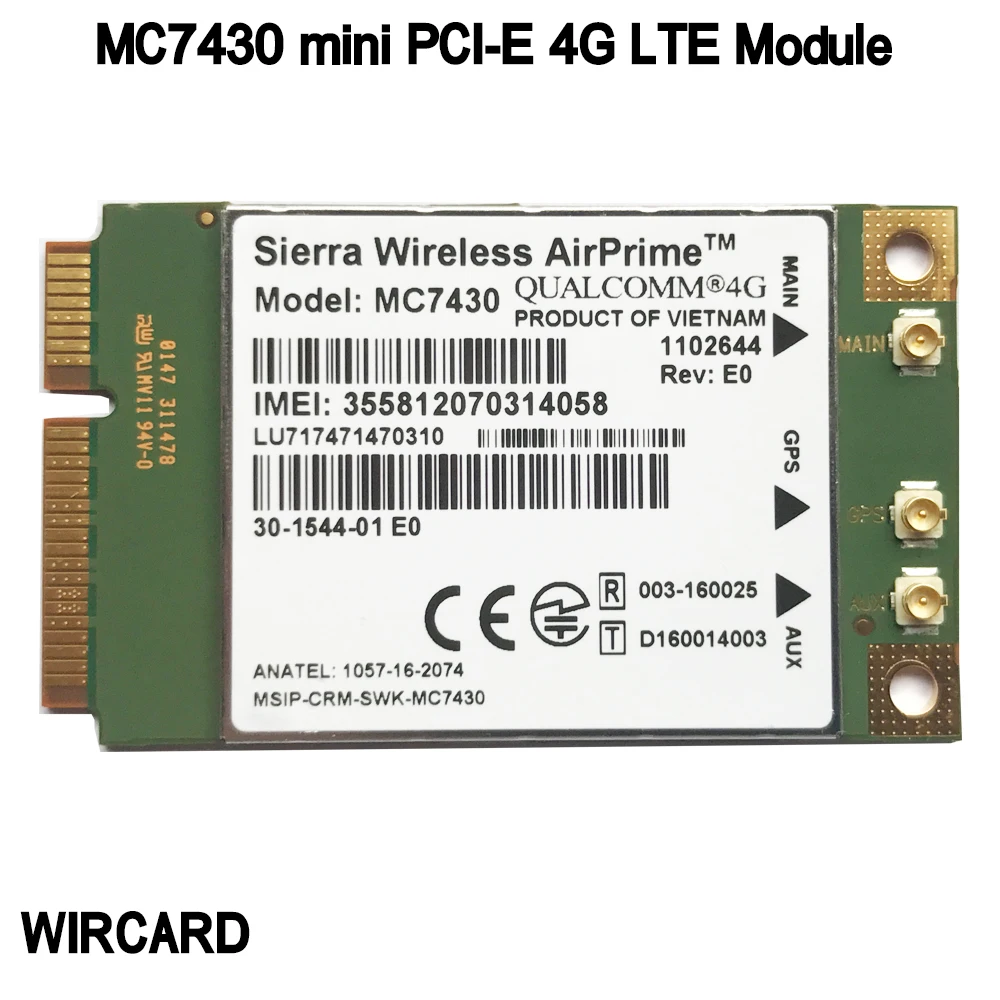

MC7430PCI Express Mini Card es un módem compacto, ligero, inalámbrico LTE-Advanced y basado en UMTS. Proporciona conectividad para redes y aplicaciones M2M a través de varias bandas de radiofrecuencia y admite roaming 3G, con los siguientes modelos: HSDPA, HSUPA, WCDMA, GNSS, HSPA +, HSPA +, HSDPA, WCDMA y GNSS. MC7430Es Un 4G-LTE (FDD y TDD), con una velocidad de datos de enlace descendente de hasta 300 Mbps, principalmente para Asia Pacífico (APAC). Soporte para Carrier Aggregation (CA) y MIMO. Vuelva a 3G-HSPA + DC con diversidad Rx. Un receptor GNSS está integrado.
MC7430Especificaciones técnicas:
* Factor de forma: mini tarjeta PCIe
* Chipset: MDM9230
* Interfaz aérea: 4G-LTE cat 6 (FDD y TDD) con CA (Carrier Aggregation) y MIMO, 3G-HSPA + DC con Rx Diversity, GNSS
* Admite bandas 4G: B1 (2100), B3 (1800), B5 (850), B7 (2600), B8 (900), B18 (850), b19 (850), B21 (1500), B28 (700), B38 (2600/TDD), B39 (1900/TDD), B40 (2300/TDD), b41 (2500/TDD)
* Admite bandas 3G: B1 (2100), B5 (850), B6 (800), B8 (900), B9 (1700), B19 (800), b39 (1900/TD-SCDMA)
* Admite velocidad máxima de datos LTE: DL 300 Mbps, UL 50 Mbps
* GNSS (GPS, Glonass, Beidou, Galileo *):
* Normativa: JRF/JPA, NCC, CE,GCF
* Dimensiones: 51x30x2,5mm
* Tensión de alimentación: 3,3 V nominal
* Temperatura de funcionamiento: -40 °C a + 85 °C
* Operadores compatibles: DoCoMo, Telstra (planificado: KDDI, Softbank)
-Control, software y características
* Opciones de control: comandos AT, QMI SDK, MBIM
* Para un control óptimo, se recomienda QMI SDK
* Controladores: Android, Linux, Windows
* Cambia de red en cualquier momento con hasta tres variantes de firmware certificadas diferentes a bordo.
-Conectores
* Conector del sistema: Mini PCIe de 52 posiciones
* Conector RF de antena: 3x U.FL (RF principal, RF auxiliar, GPS con polarización de CC)
-Interfaces
* 1x USB 3,0 y USB 2,0 de alta velocidad
* 1 host Wake
* 1 desactivación inalámbrica
* 1 reinicio del sistema
* Control de antena 3x (mezclado con GPIO 1-3)
* 1 control dinámico de potencia, DPR (mezclado con GPIO 4).
* 4x GPIO (mezclado con control de antena o DPR)
* 1x Salida de controlador LED
* 2 interfaces SIM: 1,8/3V
* 1 audio digital
-Audio
* Opcional
* Audio digital: PCM/I2S
* 4G: VoLTE
* 3G: Circuito de conmutación de retroceso (voz CSFB)
