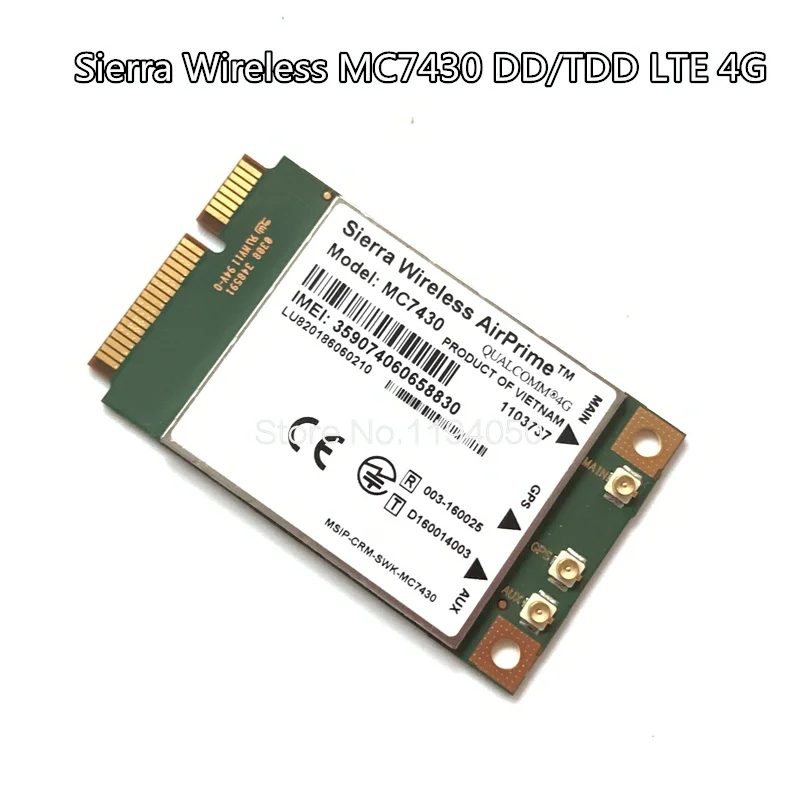

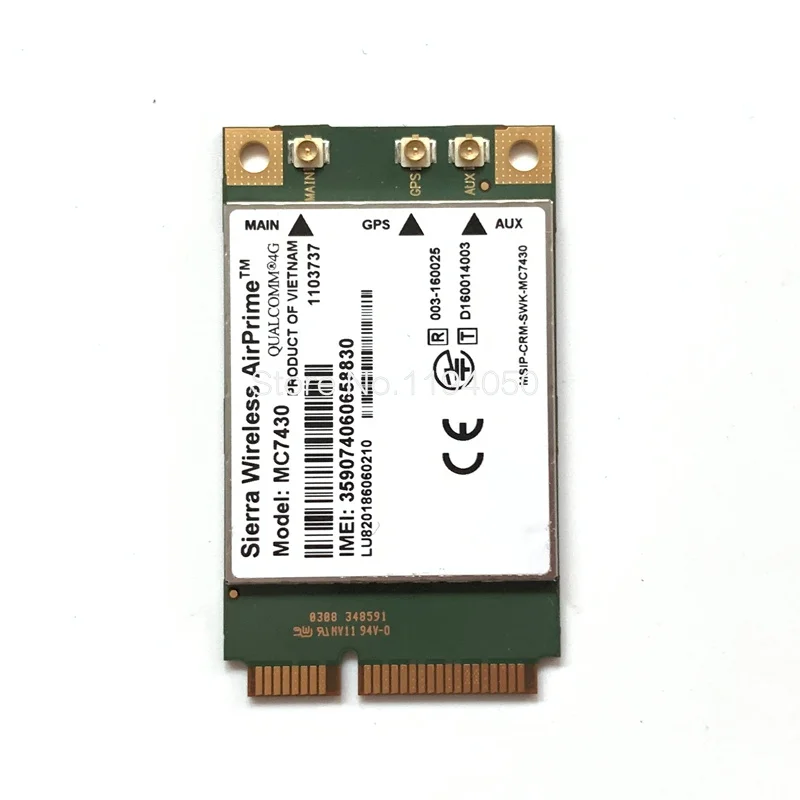

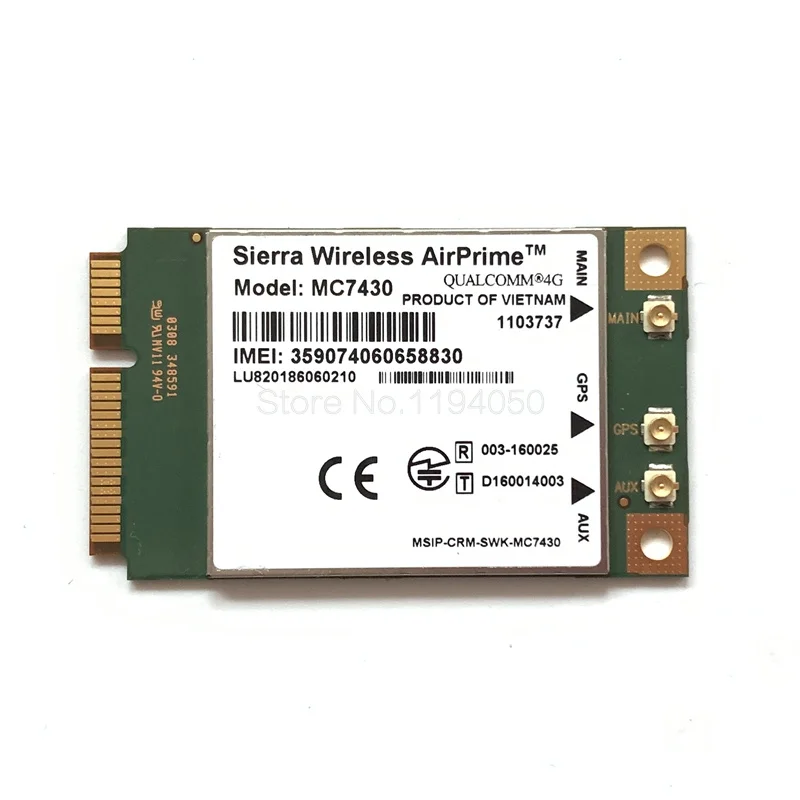

MC7430 PCI Express Mini Card es un módem inalámbrico compacto, liviano basado en LTE y UMTS.Proporciona conexiones LTE-FDD, LTE-TDD, DC-HSPA+, TD-SCDMA, HSPA+, HSDPA, HSUPA, WCDMA y GNSS para redes y aplicaciones M2M en múltiples bandas de radiofrecuencia y admite roaming 3G.MC7430 Este es el módulo 4G-LTECat 6 (FDD y TDD), con una velocidad de datos reducida de hasta 300 Mbps, principalmente para Asia y Océano (APAC).Soporte para agregación de portadoras (CA) y MIMO.Regrese a 3G-HSPA + DC con una variedad de Rx.Receptor GNSS integrado.
Especificaciones del MC7430:
* Factor de formulario: Mini tarjeta PCIe
* Conjunto de chips: MDM9230
* Interfaz de aire: 4G-LTE cat 6 (FDD y TDD) con CA (agregación de portadoras) y MIMO, 3G-HSPA + DC con una variedad de Rx, GNSS
* Admite bandas 4G: B1 (2100), B3 (1800), B5 (850), B7 (2600), B8 (900), B18 (850), b19 (850), B21 (1500), B28 (700), B38 (2600 / TDD), B39 (1900 / TDD), B40 (2300 / TDD), b41 (2500 / TDD)
* Soporte para bandas 3G: B1 (2100), B5 (850), B6 (800), B8 (900), B9 (1700), B19 (800), b39 (1900 / TD-SCDMA)
* Compatibilidad con nivel máximo de datos LTE: DL 300 Mbps, UL 50 Mbps
* GNSS (GPS, Glonass, Beidou, Galileo *):
* Regulación: JRF/JPA, NCC, CE, GCF
*Dimensiones: 51x30x2,5 mm
* Tensión de alimentación: 3,3 V nominal
* Temperatura de funcionamiento: -40° C a + 85° C
* Medios admitidos: docomo, Telstra (probado: KDDI, Softbank)
-Control, software y funciones
* Parámetros de gestión: AT, QMI SDK, comandos MBIM
* Para un control óptimo, se recomienda el SDK QMI.
* Controladores: Android, Linux, Windows
* Cambie de red en cualquier momento con tres opciones diferentes de firmware certificado en la placa.
Zh
-Conectores
* Conector del sistema: Mini PCIe de 52 posiciones
* Conector RF de antena: 3x U. FL (RF principal, Aux RF, GPS con polarización CC)
* Control de antena 3x silenciado con GPIO 1-3)
* 1x gestión dinámica de energía, DPR (multivado con GPIO 4)
* 4x GPIO (amplificado con control de antena o DPR)
* 1x salida de controlador LED
* 2x SIM: 1,8 / 3V
• 1x audio digital
