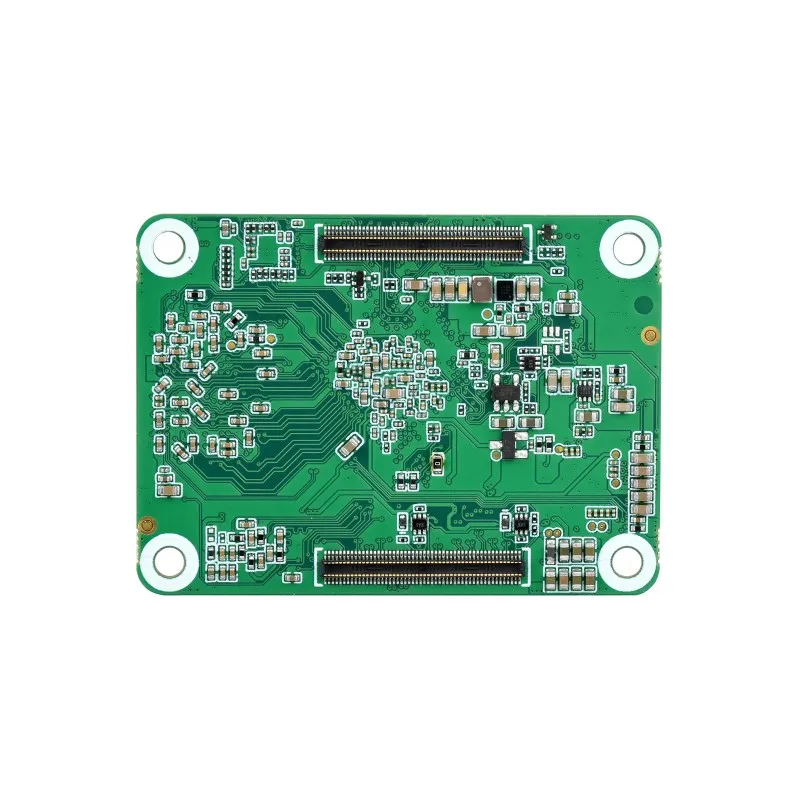

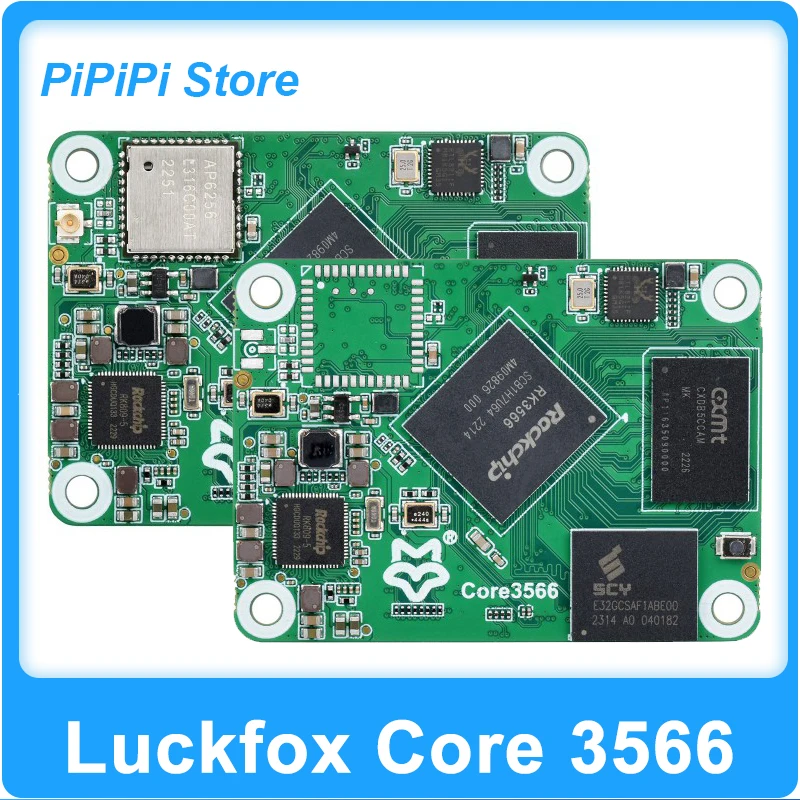

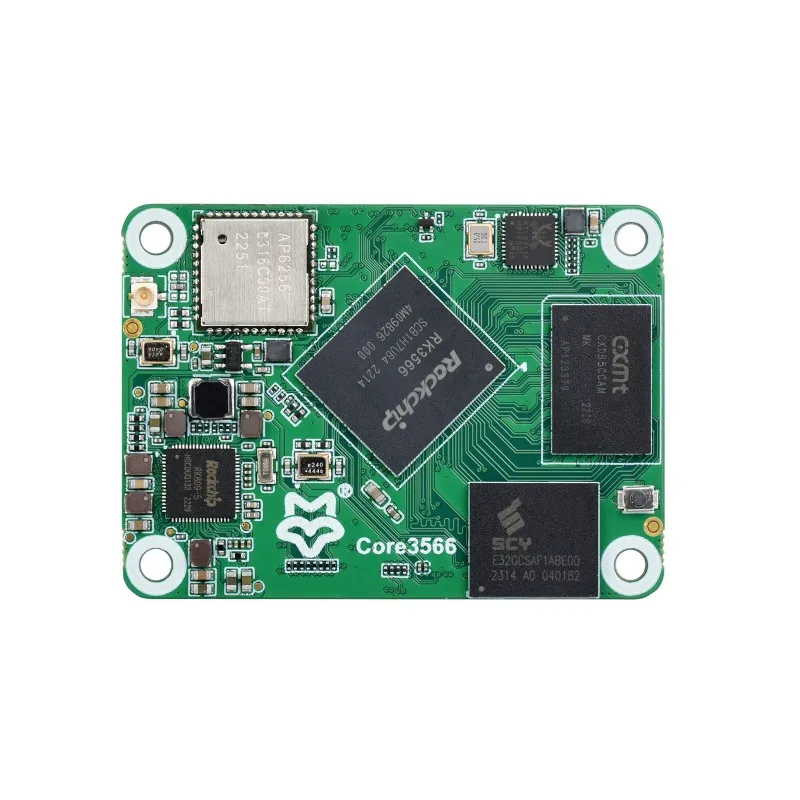

El módulo Luckfox Core3566 incorpora Rockchip RK3566 Quad-core Arm Cortex-A55 1,8 GHz 32 GB eMMC Compatible con Raspberry Pi CM4

【Nota】

[] Interfaz Core3566: DSI/MIPI/CSI/PCIe/GPIO/SPI/I2C/UART/HDMI

[] Spotpearel equipo de servicioproporcionar soporte técnico

[] Core3566 DSI/MIPI: Compatible conPantalla de visualización Raspberry Pi DSI(800x480)

[] También admiteCámara Raspberry Pi IMX219 versiones

[]Compatible con placa base CM4

【Descripción general】

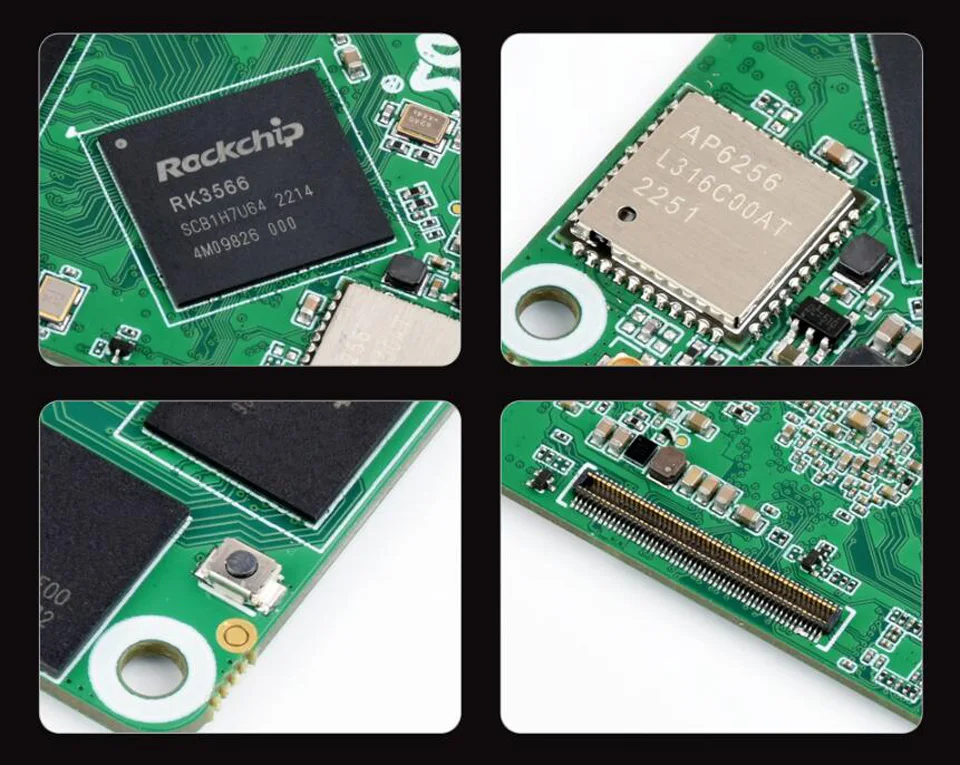

[] Un módulo compacto que incorpora procesador de cuatro núcleos Rockchip RK3566

con CPU A55 de cuatro núcleos, GPU ARM G52 de doble núcleo, VPU, NPU, admite salida de vídeo,

PCIE, CSI y otras interfaces, adecuadas para aplicaciones integradas.

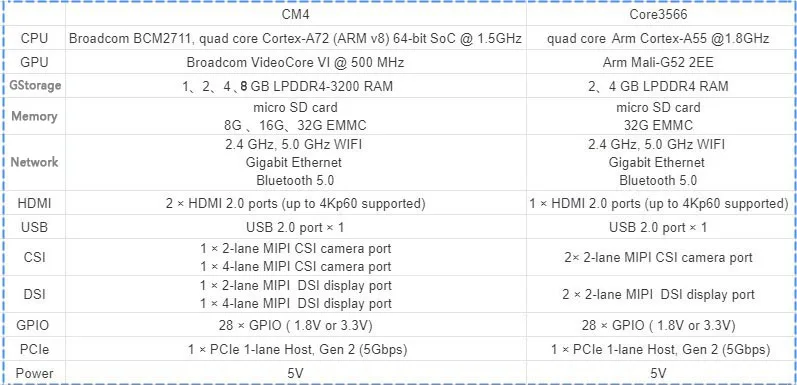

【En comparación con Raspberry Pi CM4】

【Características】

[] Procesador Cortex-A55 de 64 bits RK3566 de cuatro núcleos, frecuencia de hasta 1,8 GHz, con proceso de 22 nm,

presenta bajo consumo de energía y alto rendimiento

[] GPU ARM G52 de arquitectura dual-core integrada, VPU de alto rendimiento y NPU de alta eficiencia

[] La GPU es compatible con OpenGL ES3.2/2.0/1.1 y Venda1.1

[] El VPU puede admitir decodificación de vídeo 4K 60 fps H.265/H.264/VP9 y 1080P 60 fps H.265/H.264

codificación de vídeo

[] La NPU con potencia informática de 0,8 Tops admite la conmutación con un solo clic de los marcos convencionales

como Caffe/TensorFlow

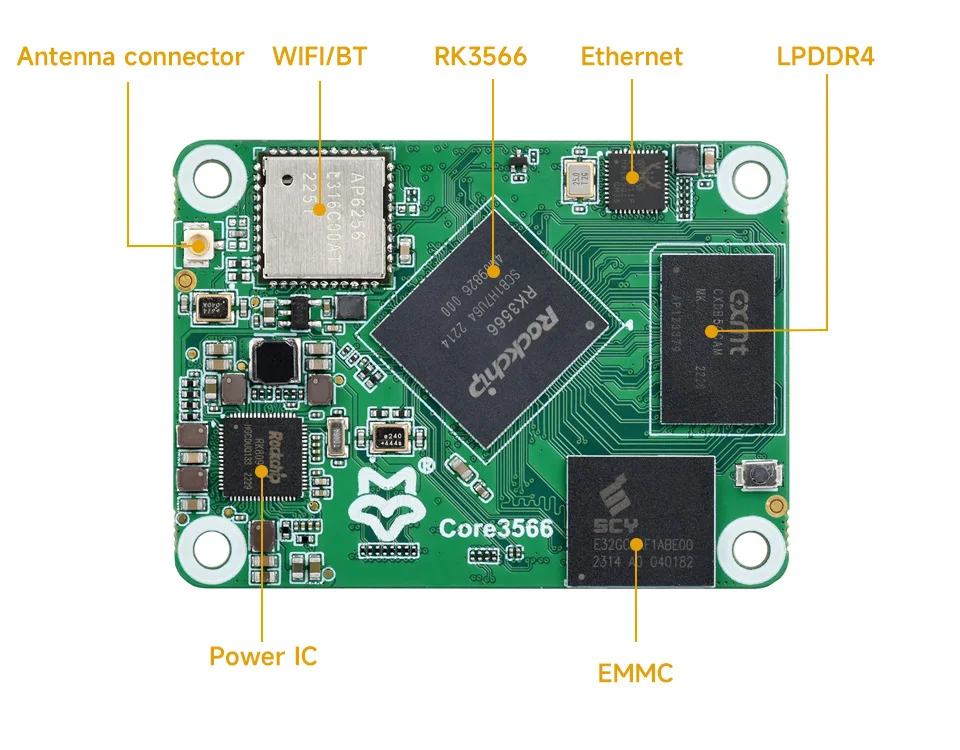

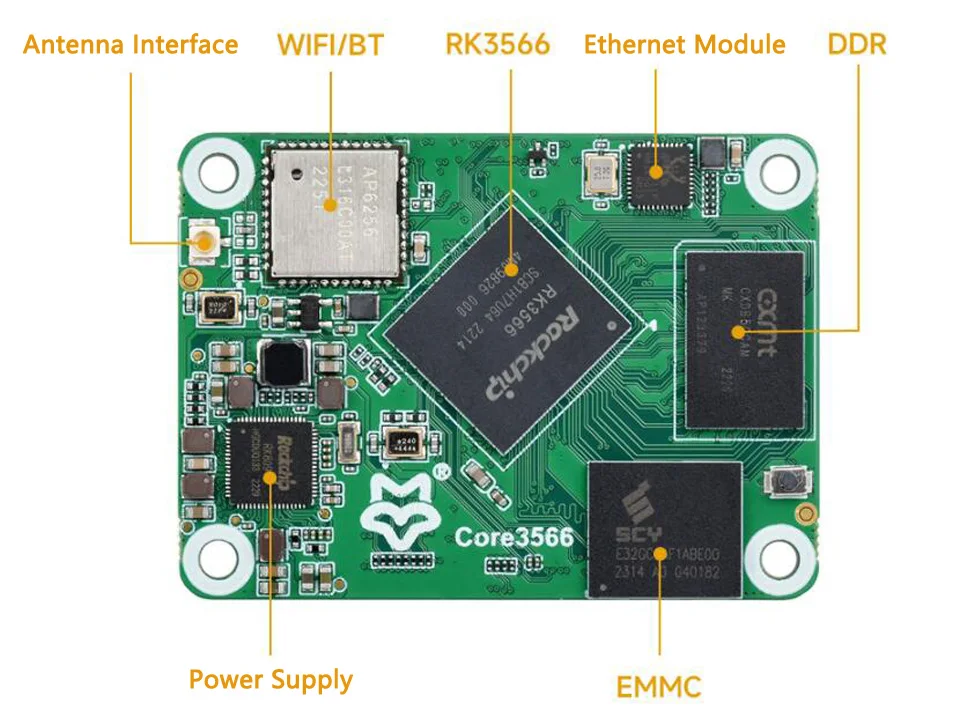

【Especificaciones】

[] Procesador: Arm Cortex-A55 de cuatro núcleos a 1,8 GHz

[] Memoria: Opciones para memoria SDRAM LPDDR4 de 2 GB/4 GB

[] Almacenamiento: Opciones para 0 GB (Lite) o 32 GB de flash eMMC

[] NPU: 0,8 TOPS @INT8

[] GPU: Arm Mali-G52 2EE

[] Conectividad:

WiFi inalámbrico IEEE 802.11b/g/n/ac de doble banda opcional, Bluetooth 5.0, BLE,

admite antena externa

Admite IEEE 802.3 Gigabit Ethernet.

USB 2,0 × 1

PCIe generación 2 x 1

28 señales GPIO

Interfaz de tarjeta SD (arrancada primero desde eMMC)

[] Vídeo :

Interfaz HDMI (compatible con 4Kp2)

Interfaz de pantalla MIPI DSI de 2 carriles × 2

Interfaz de cámara MIPI CSI de 2 carriles × 2

[] Multimedia: 4Kp60 H.264/H.265/VP9 (decodificación), 1080p60 H.264/H.265 (codificar)

[] Voltaje de funcionamiento: 5 V CC

[] Temperatura de funcionamiento.: -10°C ~ 80°C ambiente

[] Dimensiones: 55 × 40 × 4,7 mm

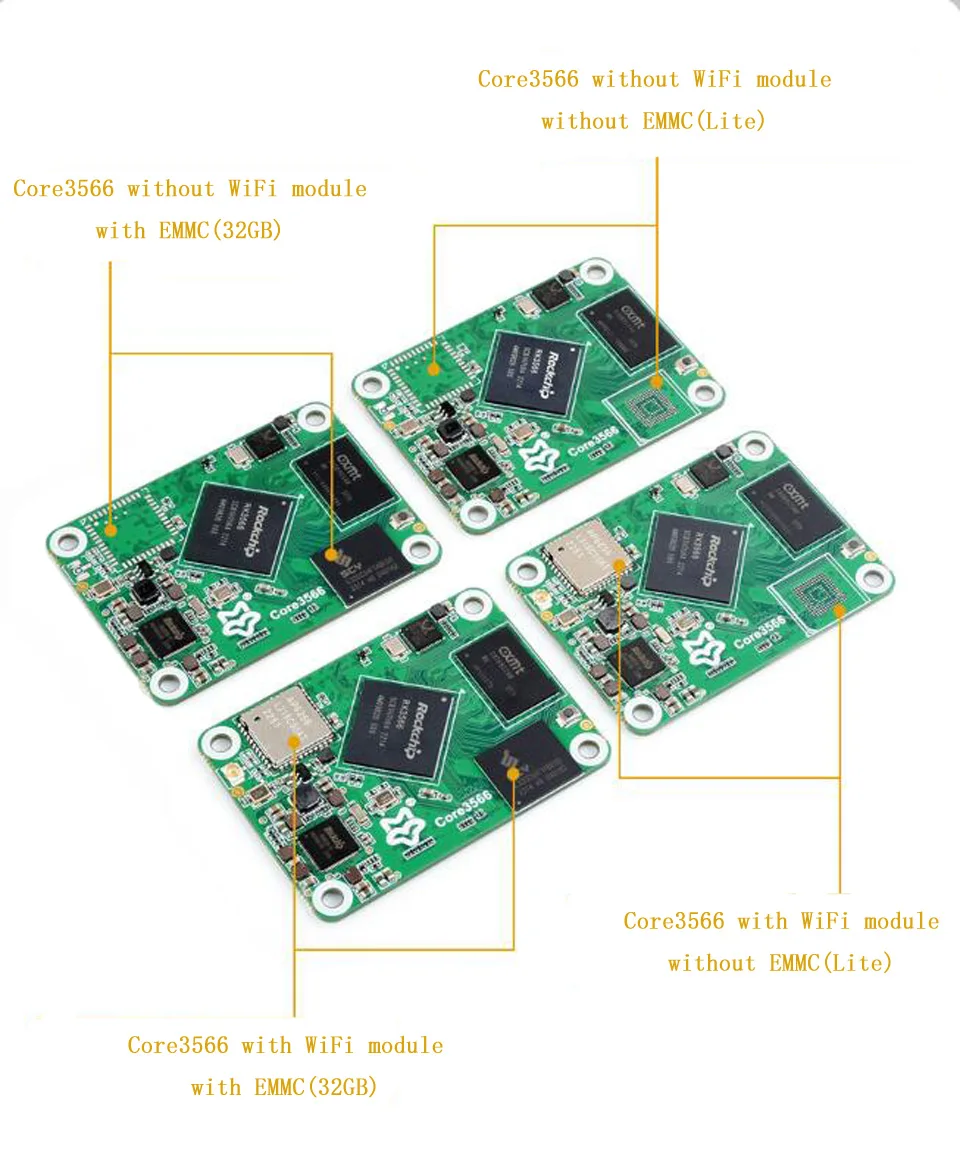

【Opciones disponibles】

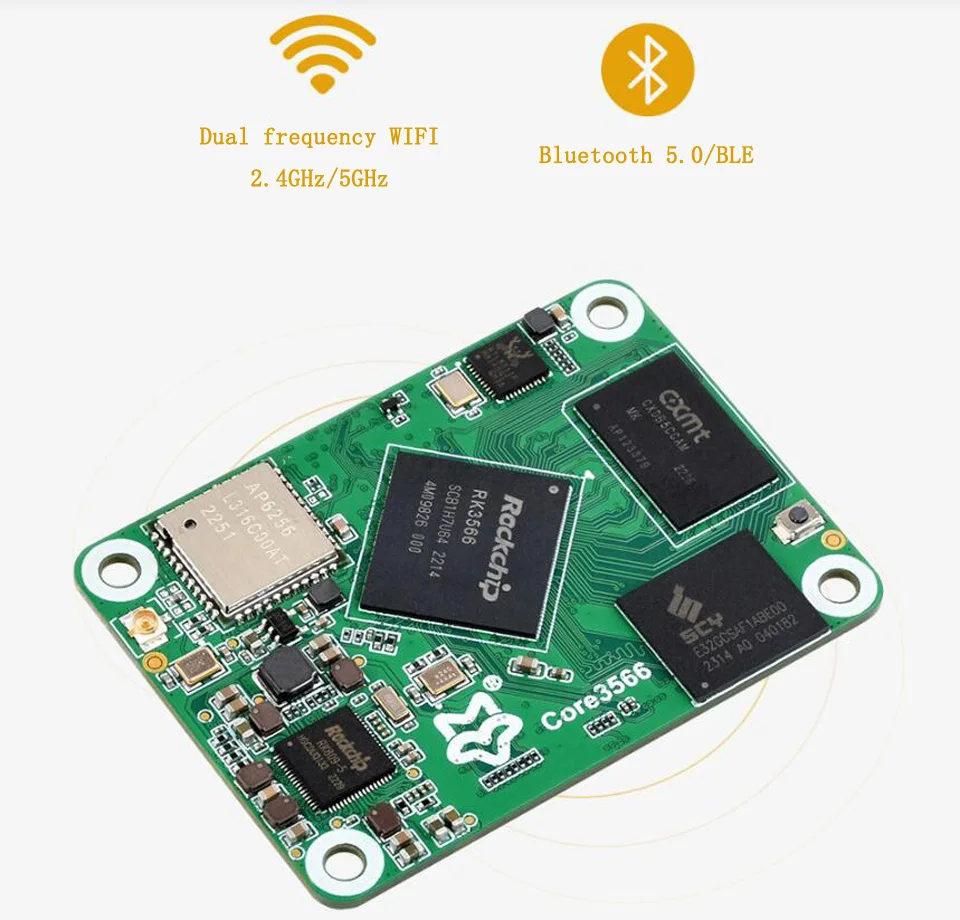

【WiFi y Bluetooth de alta velocidad】

[] WiFi de doble banda y módulo Bluetooth AP6256, navegue por la web en cualquier lugar

[] * Nota: La función WiFi es opcional y se requiere una antena adicional para el módulo WiFi ya que tiene

sin antena integrada.

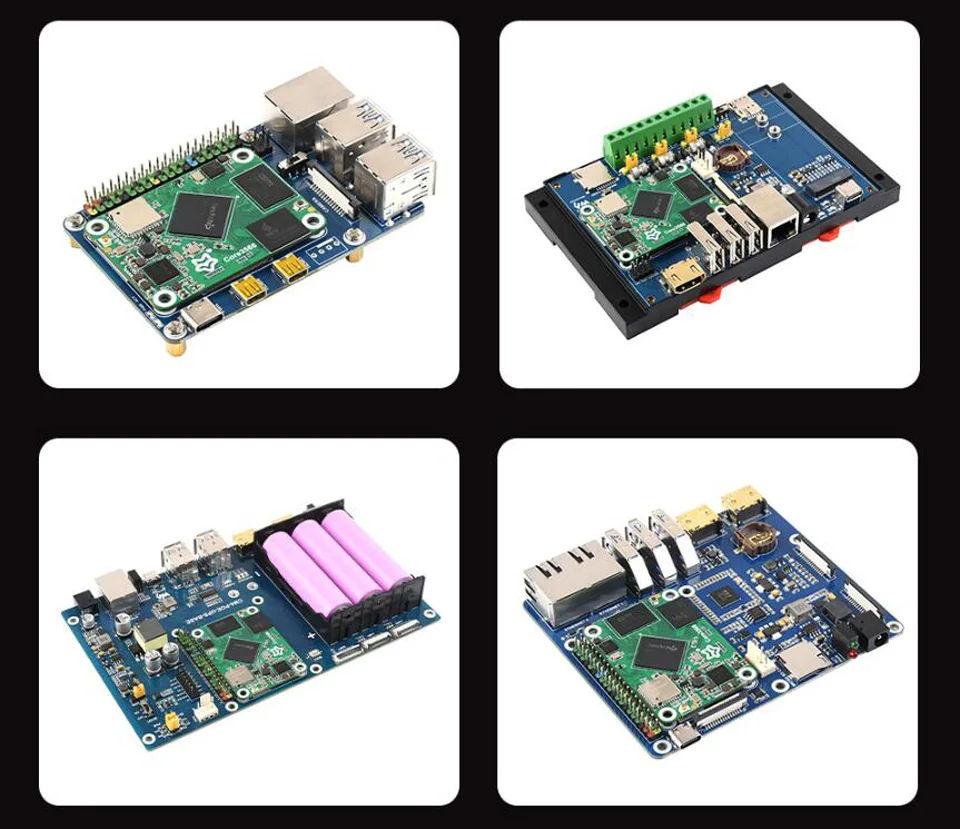

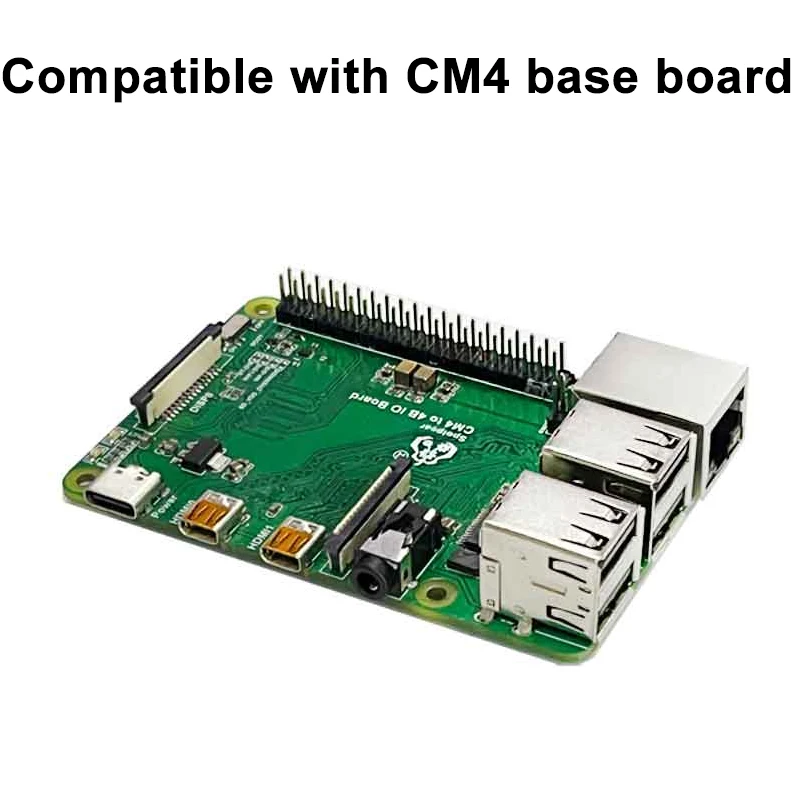

【Compatible con placa base CM4】

[]* Nota: algunas interfaces como USB2.0, HDMI, CSI, etc.no son compatibles, consulte nuestra Wiki

para más detalles.
