Descripción

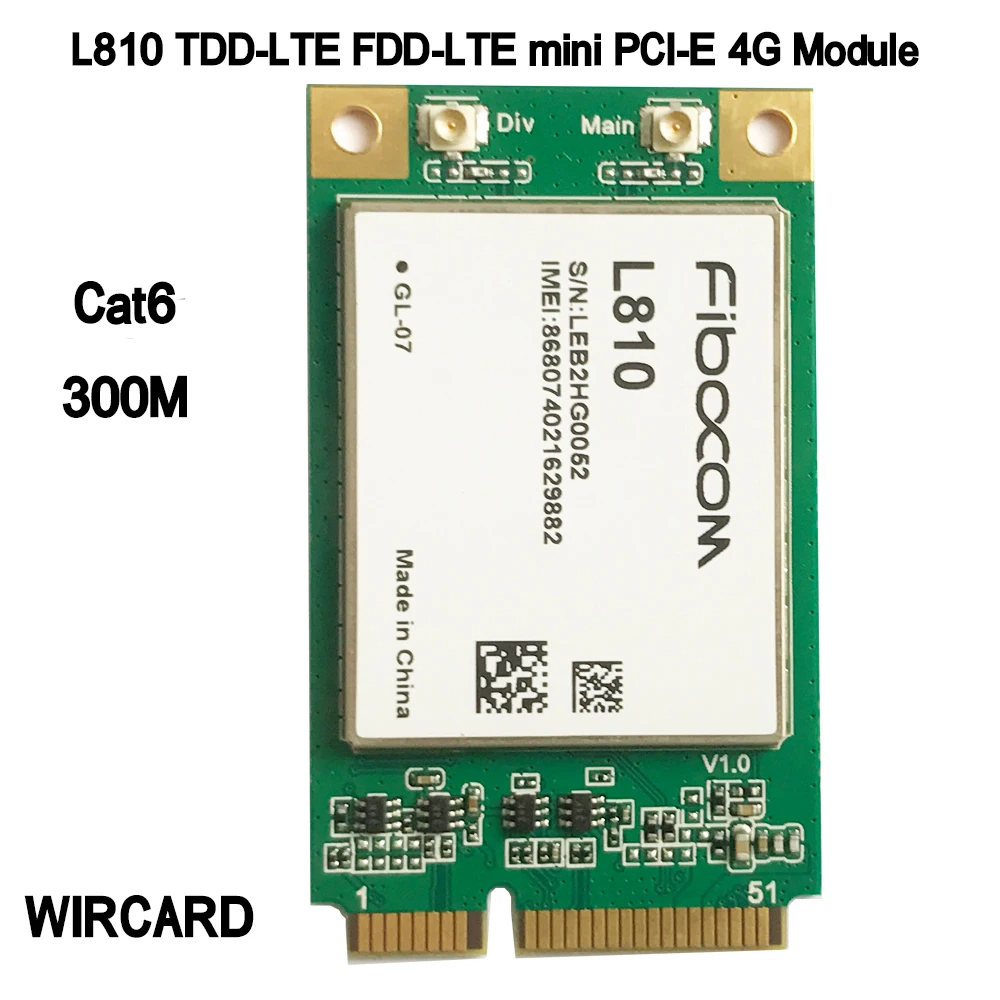

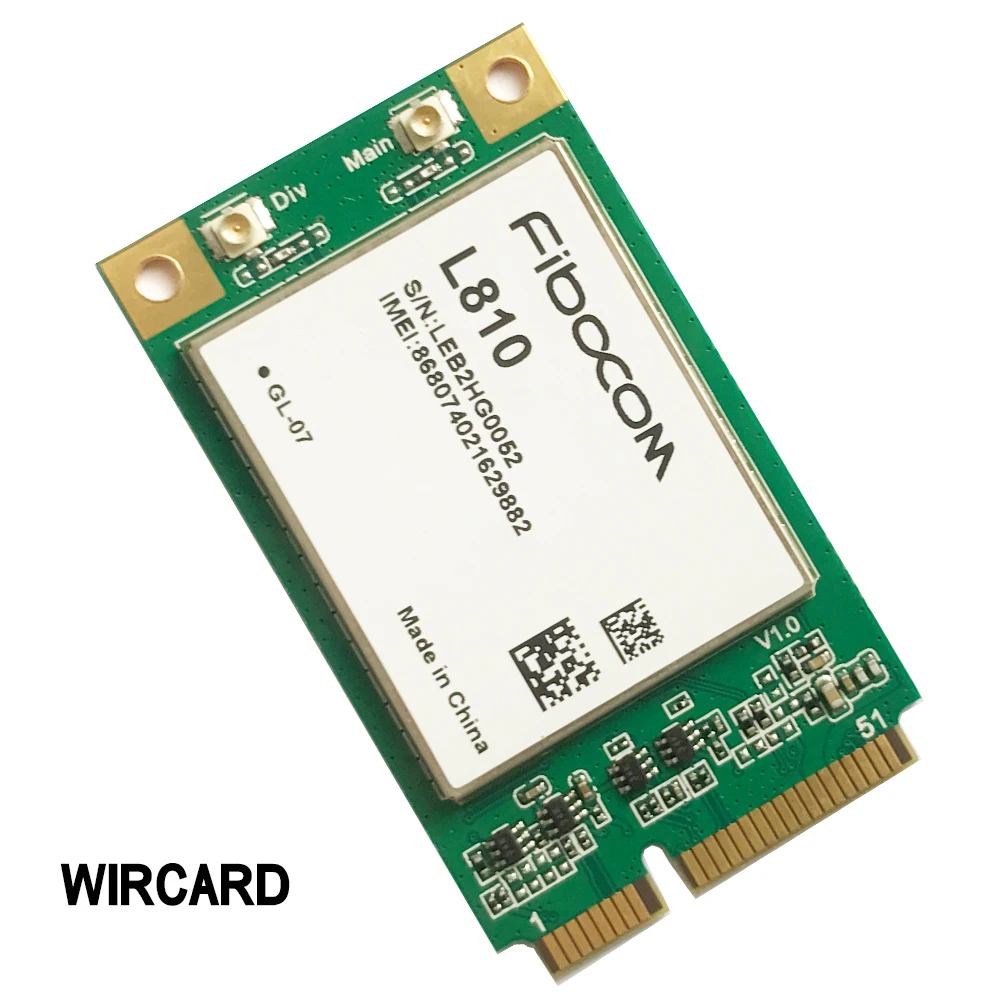

L810Las series son módulos de comunicaciones inalámbricas LTE empaquetados en LGA que admiten 5 MODOS (2/2/WCDMA/2/2/GSM) y 11 bandas. Los módulos admiten la red LTE basada en FDD/TDD y el respaldo 3G.
La velocidad de conexión de red de los módulos L810 es de hasta Cat6 300Mbps para descarga y 50Mbps para carga, lo que los hace adecuados para la red móvil. La serie Fibocom L810 puede ser ampliamente utilizada en electrónica de consumo, telemática, pago inalámbrico, seguridad, puerta de enlace, etc.
Especificaciones y características del L810 ():
* Módulo LTE Cat6
* Factor de forma: LGA 144pin
* Soporte 4G LTE FDD Banda 1, 3, 5, 7, 8, 20
* Soporta banda 4G LTE TDD 38,39,40,41
* Compatible con 3G WCDMA: banda 1,8 y banda 34, 39 de las bandas y
* Soporta 2G GSM/GPRS/EDGE: 900/1800MHz
* Consumo de corriente: 5mA @ modo sueño (DRX9)
* Potencia TX
-LTE FDD: 22,5 dBm
-LTE TDD: 22,5 dBm
-WCDMA: 22,5 dBm
-TD-SCDMA: 22,5 dBm
-GSM:900 32,5 dBm
-DCS:1800 29,5 dBm
* Sensibilidad RX
-LTE FDD:-99dBm ~ -102dBm
-LTE TDD:-99.5dBm ~ -100dBm
-TD-SCDMA:-109.5dBm
-WCDMA:-109dBm
-GSM:-108dBm
* Conjunto de comandos AT: FIBOCOM patentado comandos AT GSM 07,05/GSM 07,07
* Velocidad LTE FDD: Cat 6 (300Mbps DL, 50Mbps UL)
* Velocidad LTE TDD: Cat 4 (112Mbps DL, 10Mbps UL)
* 3G UMTS/HSPA: 2, 2 y 2Mbps (Cat24), HSUPA 5,76 Mbps (Cat6), 1, 2, 2, 3G
* 3G: 2,8 Mbps DL, 2,2 Mbps UL
* TCP/UDP integrado
* Versión 7 De GSM 3GPP:
-EDGE Multi-slot clase 33(296Kbps DL, 236,8 kbps UL)
-GPRS Multi-slot clase 33(107Kbps DL, 85,6 kbps UL)
* MUX: Modo básico
* SMS: texto MO/MT y modos PDU, Transmisión celular
* Interfaces:
-Tarjeta SIM: 1,8 V/2,8 V
-1 x USB 2,0
-1 x USB 3,0
-1 x UART
-Voz PCM
-I2C
-I2S
-EINT
-Indicador del sistema
-A/D
-RTC
-MUX sobre UART1
-Múltiples perfiles a través de USB
* Dimensiones: 26,0 × 32,0 × 2,0mm
* Controladores: Linux 2.6.18 arriba, Win 8,1/10, Android 4,2 arriba
* Aprobaciones: RoHS, CCC, SRRC, NAL, CE, GCF
