Paquete
Descripción
Mediciónsólo37 mm de39 mm, eles un SoM ARM integrado de bajo costo basado enAllwinner T113-S3procesador que presenta hasta1,2 GHzDoble núcleoBRAZOCortex-A7MPUconDDR3 de 128 MB incorporado,DSP HiFi4 de un solo núcleo, motor de vídeo robusto y una amplia gama de periféricoscomoGigabit Ethernet, 2xCAN, 2xUSB2.0,6xUART, etc.El MYC-YT113Xtoma todas las funciones del procesador T113-S3 yTiene configuraciones estándar para opciones de memoria externa Nand Flash de 256 MB o eMMC de 4 GB.Se accede a varias señales periféricas e IO a través deOrificio para sello de 140 pines con paso de 1,0 mmInterfaz de expansión (Castelled-Hole).Es capaz de ejecutar Linuxyadecuado paraaplicacionescomo HMI, automatización industrial, terminales de visualización y control.
Módulo de CPU MYC-YT113X (se entrega con cubierta protectora de forma predeterminada)
MYIR proporcionapara evaluar el.Aprovecha todas las ventajas del Allwinner.T113-S3MPU para explorar un rico conjunto deperiféricos yinterfaces a la placa base, incluidapuertos serie, un Gigabit Ethernet,dos HOST USB 2.0 y un USB 2.0 OTG, una ranura para tarjeta Micro SD,Un enchufe M.2 para módulo LTE 4G/5G basado en USB con dos soportes para tarjetas SIM,unoMódulo WiFi basado en USB2.0,Un encabezado de extensión GPIO/I2C/UART/SPI/CAN, entrada/salida de audioy interfaz de visualización LVDS.
Vista superior de la placa de desarrollo MYD-YT113X
Vista inferior de la placa de desarrollo MYD-YT113X
MYIR también ofrece(RS232/CAN)ycomo opciones para elPlaca de desarrollo MYD-YT113Xamejorar la funcionalidad del tablero.
Características
Parámetros mecánicos
Dimensiones: 37 mm x 39 mm
Capas de PCB:6-diseño de capa
Fuente de alimentación: 5V/1A
Temperatura de trabajo:-40~85 Celsius (grado industrial)
Procesador
Todo crecienteT113-S3
Brazo Cortex-A7 de doble núcleo de hasta 1,2 GHz con DDR3 integrado de 128 MB
-DSP HiFi4 de un solo núcleo
-Soporta H.265/H.264decodificación de vídeo hasta1080p@60fpsy codificación de vídeo JPEG/MJPEG hasta 1080p@60fps
Memoria
eMMC de 4 GB o FLASH Nand de 256 MB
EEPROM de 32 KB
Periféricos y señales enrutados a pines
-
- 2 x USB2.0
- 6 UART
- 2 x CAN
- 4 neumáticos
- 2 focos
- 1 x GPADC y 4 x TRADC
- 1 MIPI DSI
- 1 x LVDS de un solo canal y 1 x LVDS de doble canal o RGB de 24 bits (admite hasta 1080p@60 fps)
1x RGB
- 1 x CSI paralelo
- 2 x I2S
- Hasta 59 GPIO
Nota: las señales periféricas que aparecen en la interfaz de expansión se enumeran en el número máximo.Algunas señales se reutilizan.Consulte la hoja de datos del procesador y el archivo de descripción pin-out del módulo de CPU.
Soporte de sistema operativo
Linux 5.4
Especificación de hardware
ElUtiliza un procesador Allwinner T113-S3 de 14 mm, paquete eLQFP128 diseñado para productos de control industrial y automotriz.Integra CPU Cortex-A7 de doble núcleo y DSP HiFi4 de un solo núcleo para proporcionar una potencia informática de alta eficiencia.T113-S3 admite decodificación de formato completo como H.265, H.264, MPEG-1/2/4, JPEG, VC1, etc.El codificador de hardware independiente puede codificar en JPEG o MJPEG.Los múltiples ADC/DAC integrados y las interfaces de audio I2S/PCM/DMIC/OWA pueden proporcionar la solución de interacción de voz perfecta.T113-S3 viene con amplia conectividad para facilitar la expansión del producto, como CAN, USB, SDIO, EMAC, TWI, UART, SPI, PWM, GPADC, IR TX y RX, etc.
Características
Descripción
CPU
- ARM de doble núcleoCortex-A7
- Cache I de 32 KB L1 + Cache D de 32 KB por núcleo y caché L2 de 256 KB
DSP
- HiFi4 de un solo núcleo
- 32 KBI-cache +Cache D de 32 KB
Memoria
- SIP 128MB DDR3
- SD3.0/eMMC 5.1,Flash SPI Nor/NAND
Vídeo Motor
Decodificación de vídeo
- H.265 hasta 1080p@60fps
- H.264 hasta 1080p@60fps
- H.263, MPEG-1/2/4,JPEG, Xvid,Sorenson Spark, hasta 1080p@60fps
Codificación de vídeo
-JPEG/MJPEG hasta 1080p@60fps
- Admite subir/ bajar el escalador de imágenes de entrada
Motor de visualización
- Postprocesamiento Allwinner SmartColor2.0 para una excelente experiencia de visualización
- Admite desentrelar (DI) hasta 1080p@60fps
- Admite acelerador de hardware G2D que incluye rotación, mezclador y descompresión lbc
Salida de vídeo
- SALIDA de CVinterfaz, compatible con los formatos NTSC y PAL
- Interfaz de salida LCD RGB de hasta 1920 x 1080 @ 60 fps
- Dobleenlace de interfaz LVDS de hasta 1920 x 1080@60fps
- Interfaz MIPI DSI de 4 carriles de hasta 1920 x 1080@60fps
Vídeo IN
- CSI paralelo de 8 bitsinterfaz
- Interfaz CVBS IN, compatible con los formatos NTSC y PAL
Audio
- 2 DAC y 3 ADC
- Interfaces de audio analógicas: MICIN3P/N, LINEINL/R, FMINL/R, HPOUTL/R
- Interfaces de audio digital: 12S/PCM, DMIC, OWA
Sistema de seguridad
- Algoritmos de cifrado y decrito AES, DES, 3DES
- Algoritmo de verificación de firma RSA
- A prueba de manipulaciones MD5/SHA y HMAC
- Generador de números aleatorios de hardware
- Espacio de almacenamiento OTP integrado de 2 Kbits
Conectividad
- USB2.0 0TG,Anfitrión USB2.0
- SDIO 3.0, SPI x 2, UART x 6, TWI x 4, CAN x 2
- PWM (8 canales), GPADC (1 canal), TPADC (4 canales), IR TX&RX
- 10/100/1000M EMAC con RMIIy RGMIIinterfaces
Paquete
eOFP128, 14 mm x 14 mm
Características del procesador T113-S3
Todo crecienteT113-S3BcerraduraDiagrama

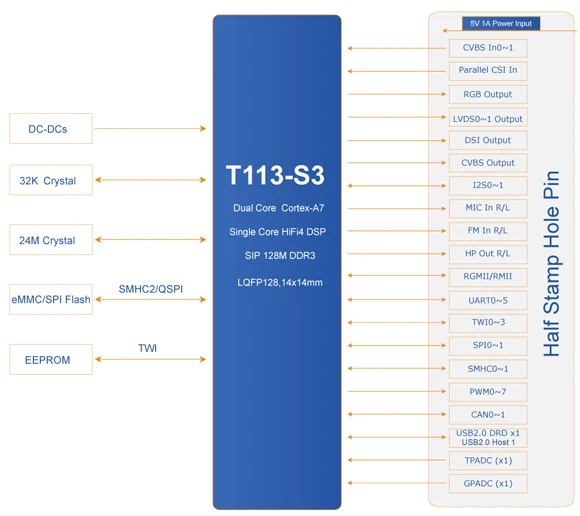

Diagrama de bloque de funciones MYC-YT113X
Dimensiones de MYC-YT113X
