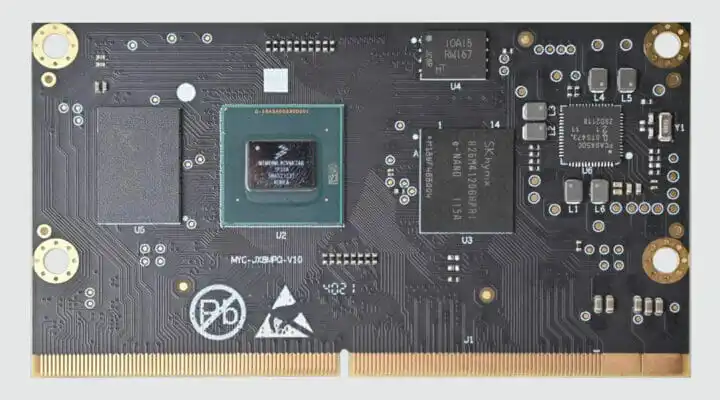

Módulo de CPU MYC-JX8MPQ

Mide 45 mm por 82 mm, elMódulo de CPU MYC-JX8MPQes un SoM ARM integrado de alto rendimiento basado en NXPpotente quadprocesador con 800MHzCoprocesador en tiempo real.El procesador i.MX cuenta con un sistema integrado.Unidad de procesamiento neuronal (NPU)operando a hasta 2,3 TOPS, combinando tecnología avanzada de proceso 14LPC FinFET para brindar más posibilidades y confiabilidad en aprendizaje y visión de máquinas, inteligencia artificial (IA), campos avanzados de automatización industrial y multimedia.Tiene3 GB LPDDR4, 8 GB eMMC y 32 MB de flash QSPIconfiguración predeterminada de memoria y almacenamiento, así como PMIC.Se accede a varias señales periféricas e IO a través de unaConector de tarjeta con borde dorado MXM 3.0 de 314 pines con paso de 0,5 mm.Es capaz de correrLinuxSO y cuenta con muchos recursos de software.

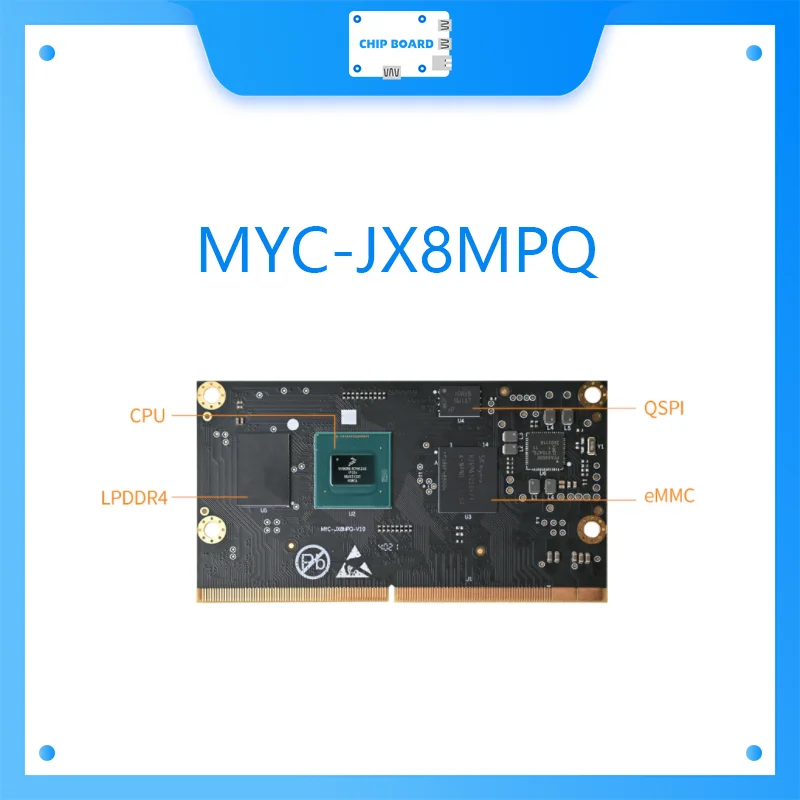

Módulo de CPU MYC-JX8MPQ

para evaluar elMódulo de CPU MYC-JX8MPQ, la placa base ha adoptado excelentes capacidades informáticas y multimediadel procesador i.MX 8M Plus para proporcionar2 x interfaz de cámara MIPI-CSI (4 carriles), 1 x LVDS (doble canal)/2 x LVDS (un solo canal) /1 x MIPI-DSI (4 carriles), hasta 800 Mhz HiFi4 Audio DSP y HDMI con hasta resolución 4k.También tiene una fuerte conectividad de comunicación con1 x puerto serie de depuración, 1 xUSB 3.0 OTG, 1 x USB 3.0 HOST, 2 x Gigabit Ethernet, 2 x CAN, 2 x M.2 sockets (uno para módulo 5G LTE y otro para PCIe SSD), 1 x conector de extensión de 10 pines para módulo WiFi/Bluetooth y un conector de extensión UART/I2C/SPI/GPIO de 2 x 20 pines que es compatible conInterfaz Raspberry Pi, ranura para tarjeta Micro SD,etc.MYIR también puede ofrecer servicios de diseño para ayudar a personalizar la placa base según los requisitos de los clientes.

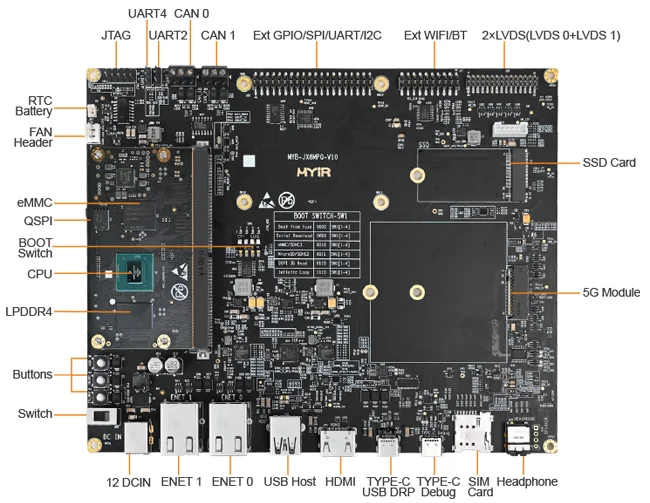

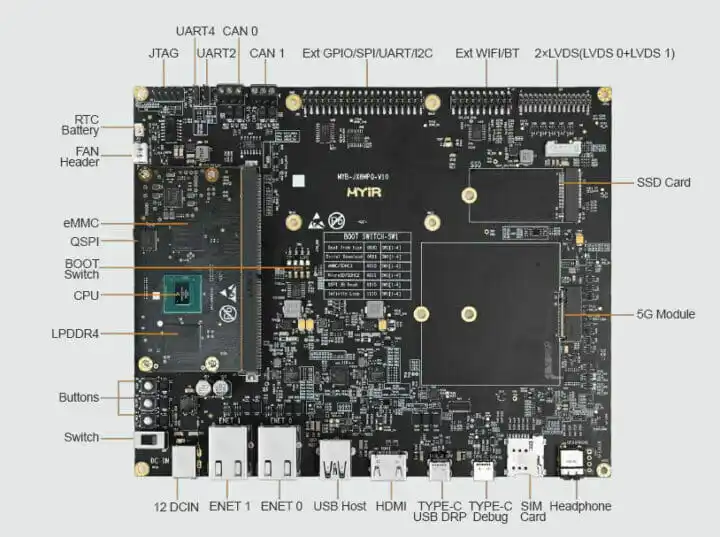

Placa de desarrollo MYD-JX8MPQVista superior (se entrega con disipador de calor instalado por defecto)

Características

Parámetros mecánicos

• Dimensiones: 45 mm x 82 mm

• Capas de PCB: diseño de 8 capas

• Fuente de alimentación: +5V/1,1A (máx.)

• Temperatura de trabajo: 0~70 Celsius (grado comercial) o40~85 Celsius (grado industrial)

Procesador

•Procesador cuádruple NXP i.MX 8M Plus

-1,6 GHzCPU ARM Cortex-A53 de cuatro núcleos(MIMX8ML8CVNKZAB, grado industrial)

- Coprocesador ARM Cortex-M7 de 800 MHz en tiempo real

- Unidad de procesamiento neuronal 2.3 TOPS integrada (NPU)

- GPU 2D/3D integrada y VPU de 1080p

• 3 GB LPDDR4 (admite hasta 6 GB)

• Flash eMMC de 8 GB (admite hasta 128 GB)

• Flash QSPI de 32 MB

Periféricos y señales enrutados a pines

• IC de administración de energía

• Conector de tarjeta con borde dorado MXM 3.0 de 314 pines con paso de 0,5 mm
  - 2 x Ethernet 10/100/1000Mbps
  - 1 MIPI DSI
  - 2 x MIPI CSI
  - 4 UART
  - 2 x USB 3.0
  - 6 x I2C
  - 3 vueltas
  - 2 LVDS
  - 1 HDMI
  - 1 x DSP de audio HiFi4
  - 1 xPCIE3.0
  - 2 x CAN
  - 2 x uSDHC (uSDHC1: ancho de 8 bits, uSDHC2: ancho de 4 bits)
  Nota: las señales periféricas que aparecen en la interfaz de expansión se enumeran en el número máximo.Algunas señales se reutilizan.Consulte la hoja de datos del procesador.

Soporte de sistema operativo

• Linux L5.10.9
