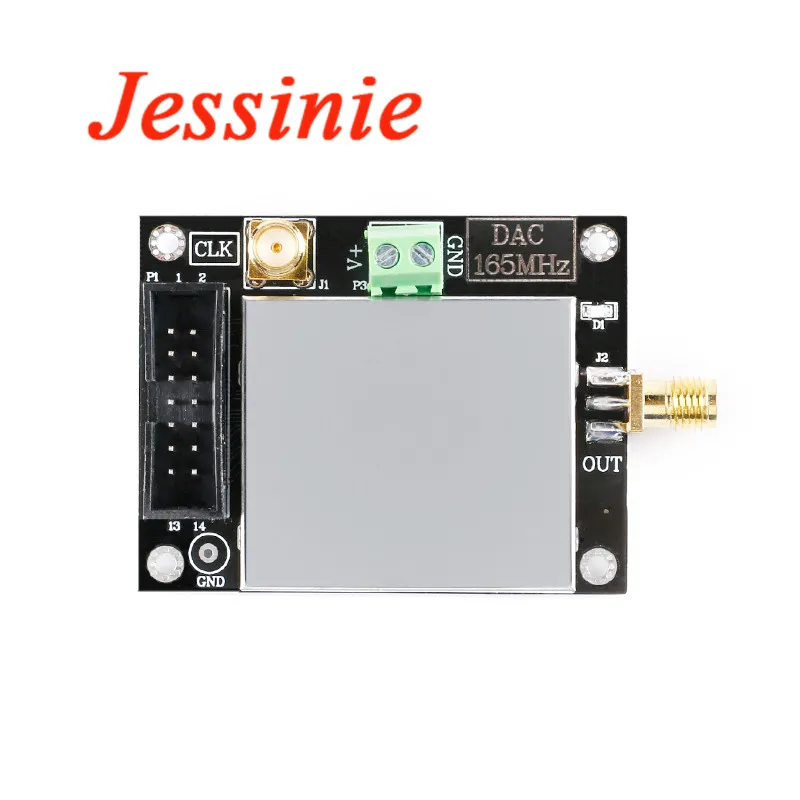

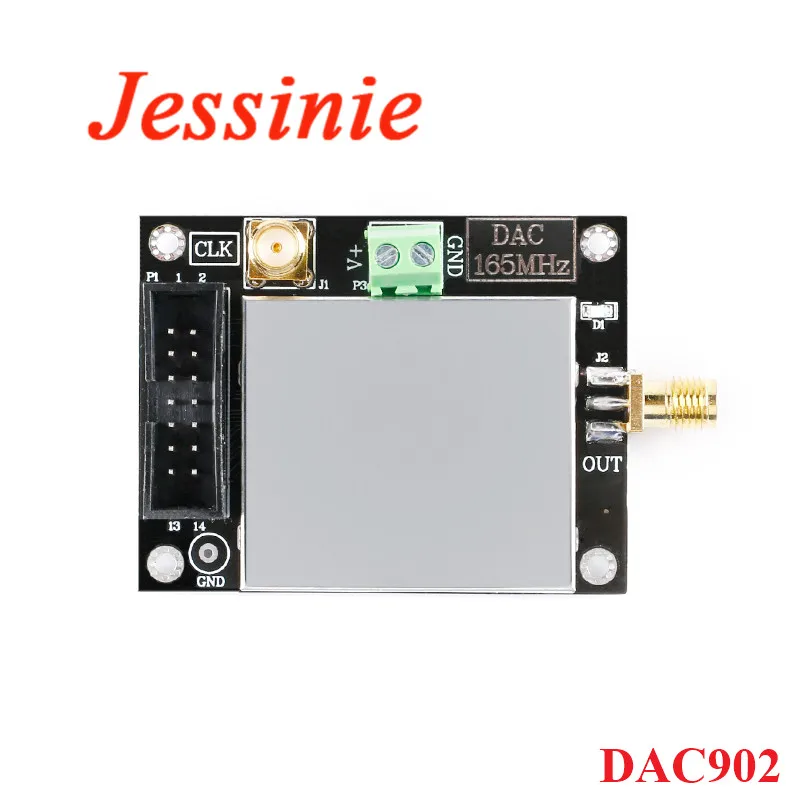

Descripción
Parámetros del módulo:
Modelo de módulo: DAC902
Tipo de módulo: módulo de conversión digital a analógico
Fuente de alimentación del módulo: DC5V
Corriente del módulo: 50mA (MAX)
Protocolo de comunicación del módulo: paralelo de 12 bits
El módulo proporciona rutinas: STM32F103RBT6
Plataforma de rutina:; Código Fuente de la versión KEIL5
Rango de voltaje de salida del módulo: ± 1,24 V
Dígitos de resolución DAC: 12
Número de canales de salida: canal único
Interfaz de salida del módulo: SMA; 24 horas spray de sal anti-oxidación
Señal de salida del módulo: voltaje; salida del chip OPA690, con una cierta capacidad de conducción, dentro de 50mA
Voltaje de referencia: 1,24 V; Referencia de entrada externa reservada en el paquete SOT-23
Tiempo de estabilización del voltaje: 30nS
Frecuencia de muestreo DAC: 165MSPS
Ancho de banda analógico de salida DAC; 33MHz
Características del módulo: múltiple; con amplificador de búfer de salida, diafonía de CA ultrabaja, tiempo de estabilización ultrarrápido
Aplicaciones del módulo: múltiple; Conexión de microondas digital, modulador de cable, generación de forma de onda arbitraria, control de instrumentos de alta velocidad, video y TV digital

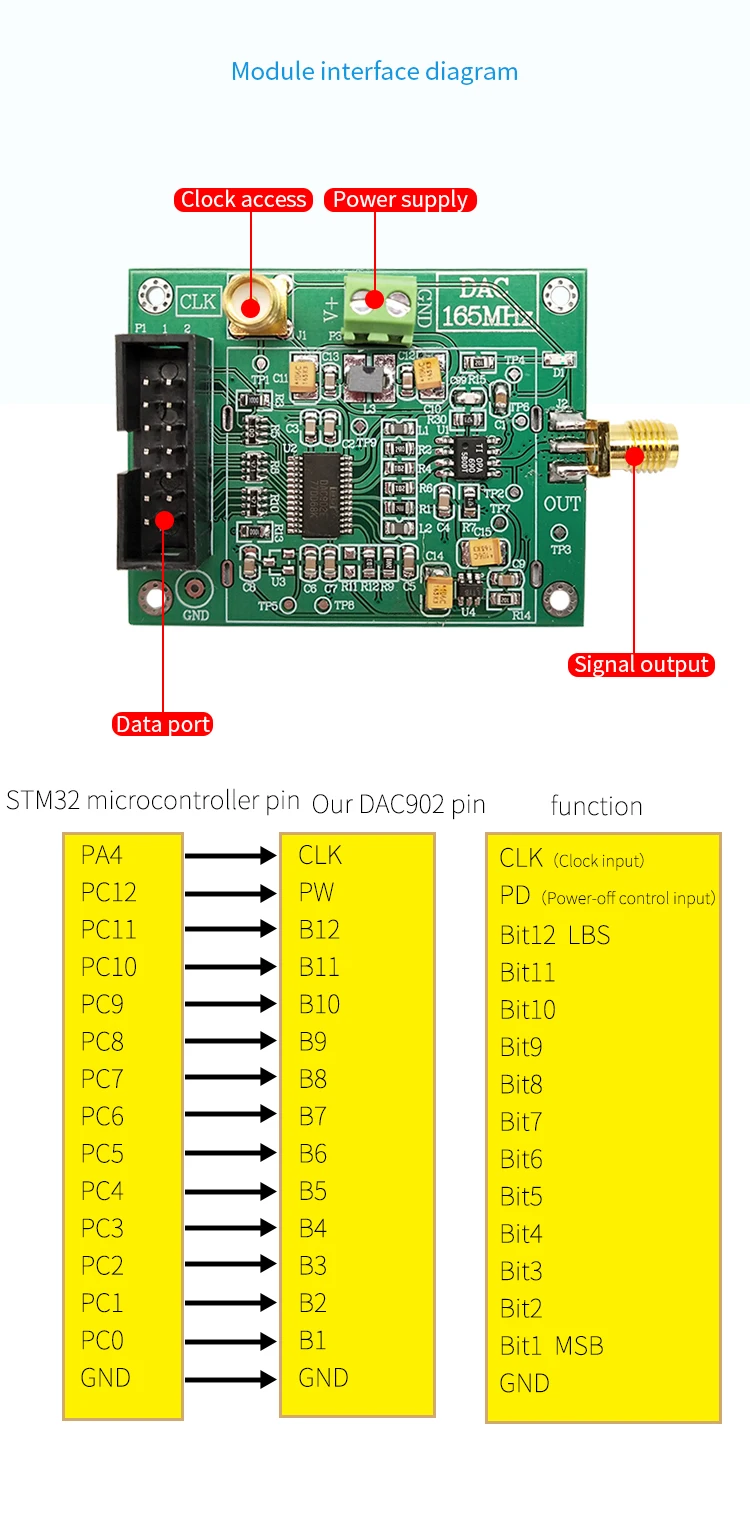

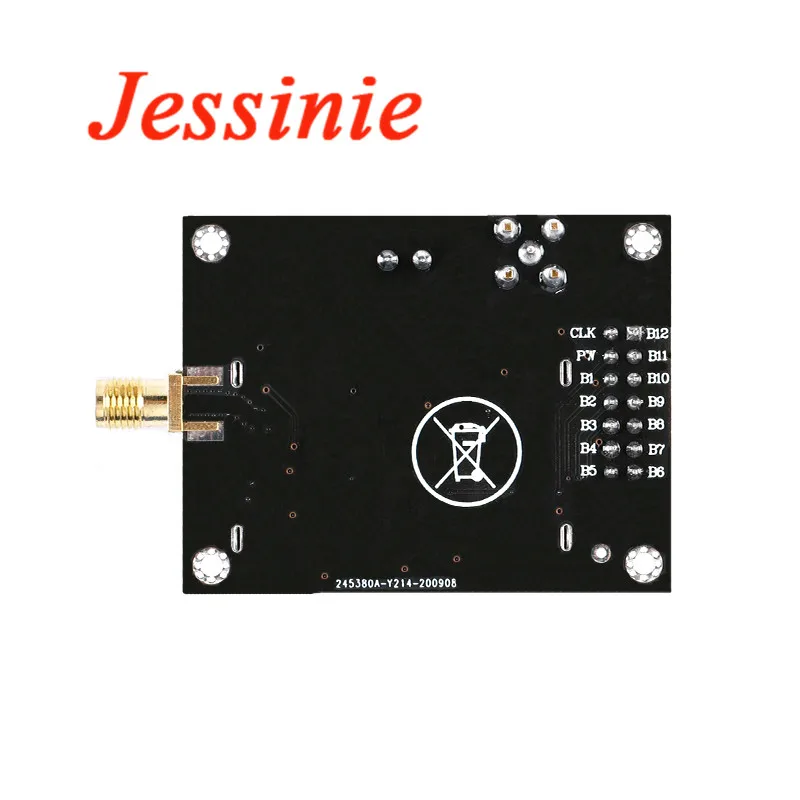

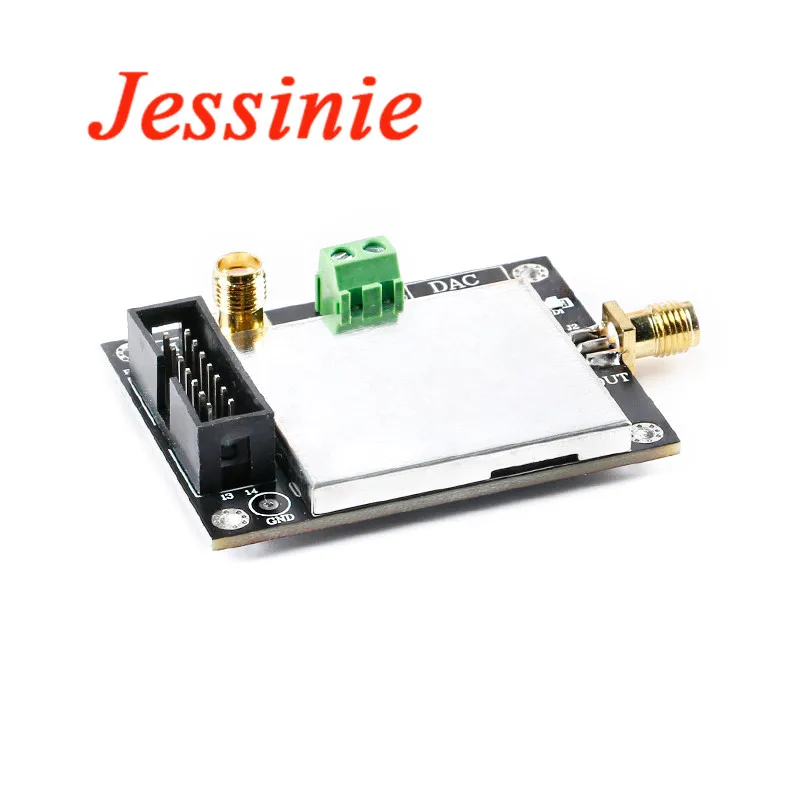

Tipo de interfaz del módulo: salida de señal SMA, toma de corriente de 3,81-2PIN XH2.54 interfaz de datos de PIN de doble fila
Nota:Las características del chip son solo para referencia de selección del usuario. Los no módulos tienen esta característica.
Precauciones para usar el módulo:(1) El módulo es un módulo de bajo consumo de energía y la fuente de alimentación no supera los 5,5 V.(2) Dado que el módulo es un dispositivo de alta precisión, para evitar interferencias innecesarias, se recomienda utilizar una fuente de alimentación lineal.(3) Se recomienda utilizar la interfaz correspondiente SMA para la línea de señal de salida. Es probable que las interfaces no coincidentes causen un contacto deficiente, y los cables de mala calidad pueden causar atenuación de la señal o ruido excesivo.(4) El código entregado solo se utiliza para la placa de control principal de soporte. No se proporciona ningún tutorial de microordenador de un solo chip. Las funciones distintas a la visualización de detalles del producto deben ser desarrolladas por usted mismo.(5) Si necesita simplemente probar la función del módulo, se recomienda usarlo con el tablero de control de nuestra tienda; después del cableado correcto, la placa de control se puede alimentar para lograr la salida de voltaje analógico.

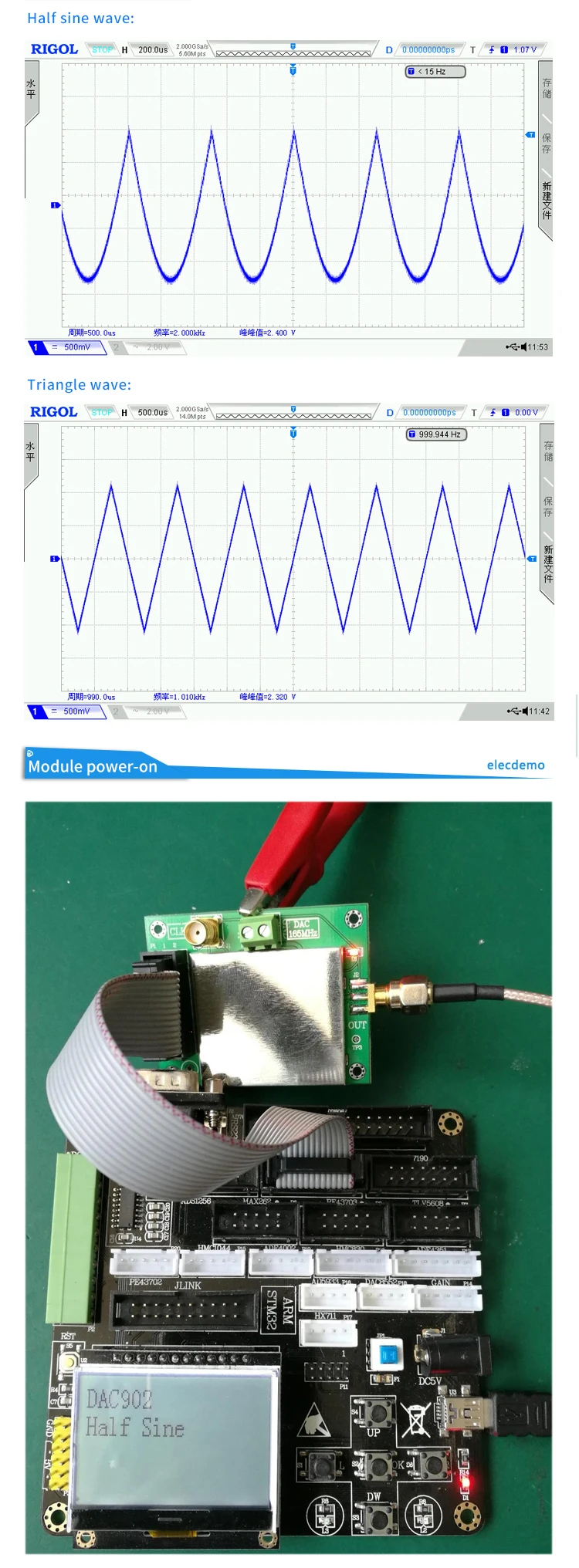

Preguntas frecuentes:P: ¿Cuál es la frecuencia más alta que el DAC902 puede generar una onda sinusoidal con la placa de control principal de nuestra tienda?R: La frecuencia de salida predeterminada del tablero de control principal de nuestra tienda es 1KHz. Dado que el microordenador de un solo chip no puede lograr el mejor rendimiento de DAC902, no hay un valor límite de prueba; en general, se requiere un procesador de alta velocidad como FPGA para ejercer todo su rendimiento; el máximo teórico es la onda sinusoidal de 33MHz.P: ¿Se puede aumentar el rango de voltaje de salida del módulo? ¿Cuál es la precisión del control? ¿Cuál debe ser la capacidad de corriente de salida?R: En la actualidad, el circuito del módulo solo puede emitir ± 1,25 V, y la precisión del control del voltaje de salida es de 1mV (ondulación de baja potencia). La salida de corriente está dentro de 50mA, y el aumento se puede modificar de acuerdo con el diagrama esquemático para aumentar el voltaje de salida, pero la precisión del control también disminuirá.P: ¿Cuál es la diferencia entre el reloj en el puerto SMA en la placa y el reloj en el encabezado del PIN?R: No hay diferencia. El Puerto SMA tiene un mejor efecto de protección y es más resistente a las interferencias.
