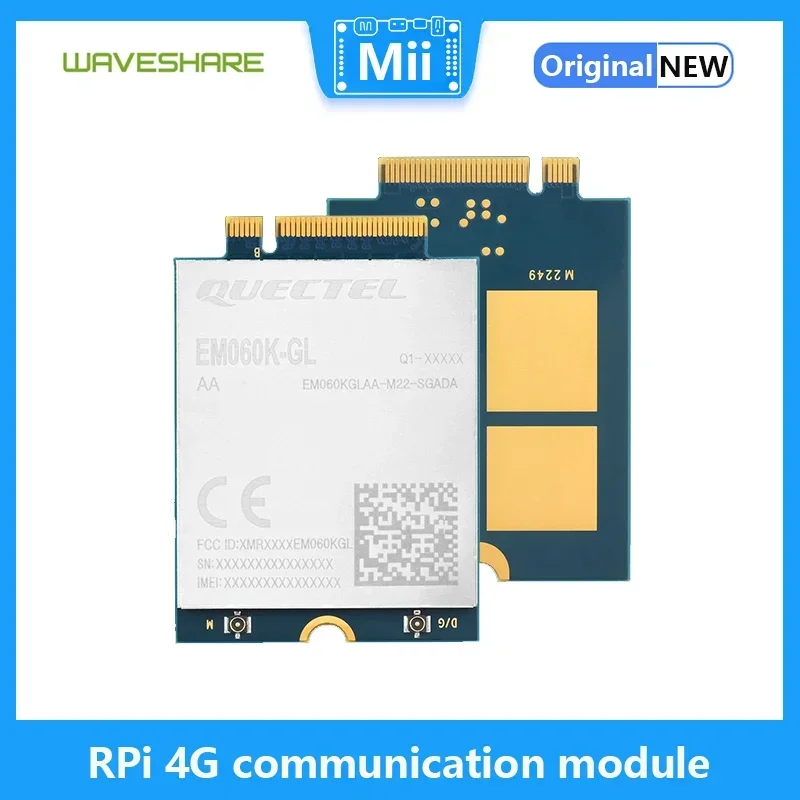

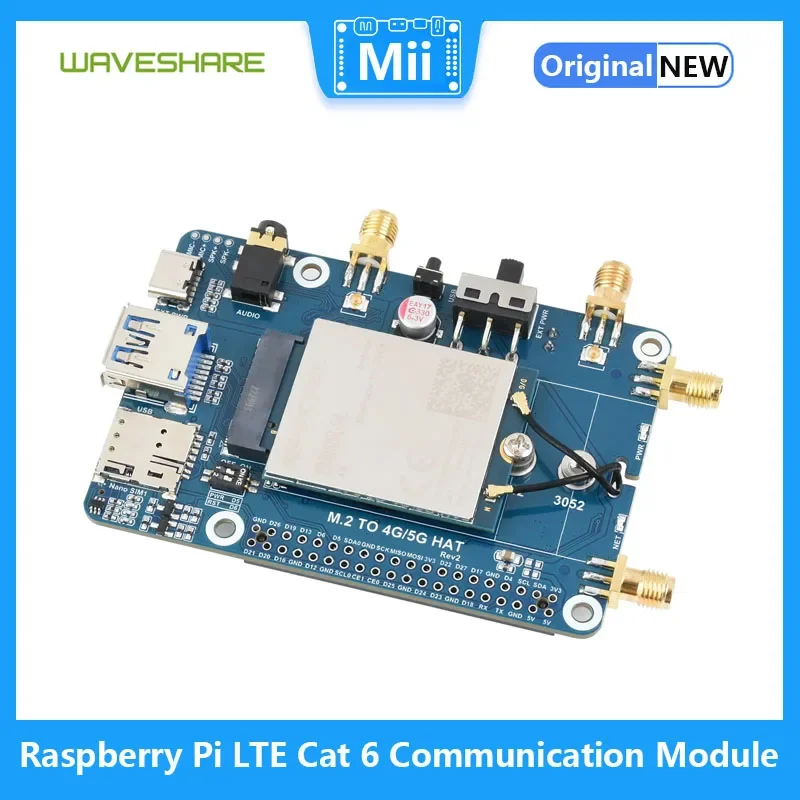

Módulo de comunicación Raspberry Pi 4G TE-A Cat 6, módulo de EM060K-GL móvil, placa de expansión L, posicionamiento GNSS multibanda Global

SOMBRERO EM060K-GL LTE Cat-6

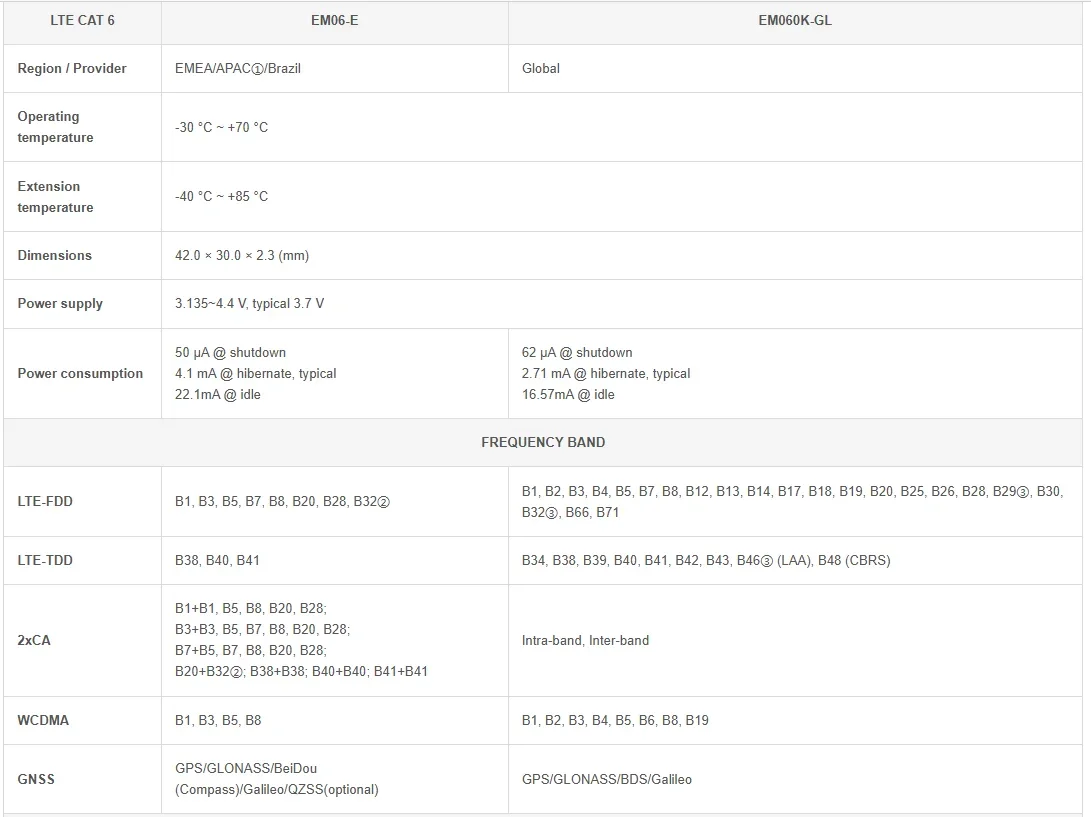

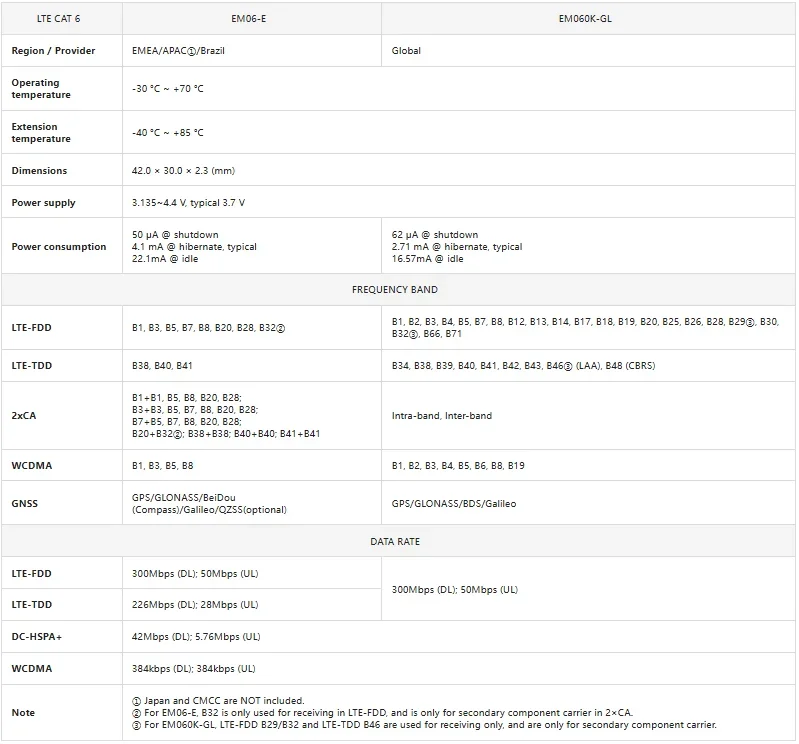

Admite múltiples estándares de red como LTE-A y UMTS/HSPA(+)

Posicionamiento GNSS global de alta precisión con múltiples constelaciones integradas, admite comunicación con plataforma en la nube y acceso a la red LTE-A

* solo como referencia, la placa Raspberry Pi NO está incluida

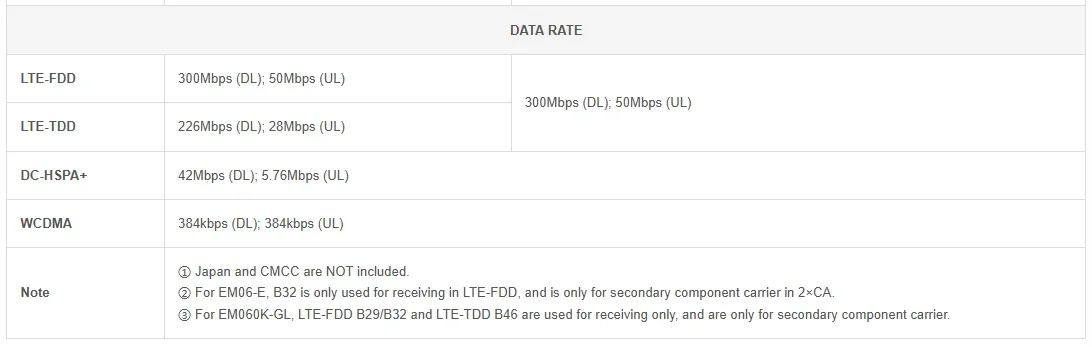

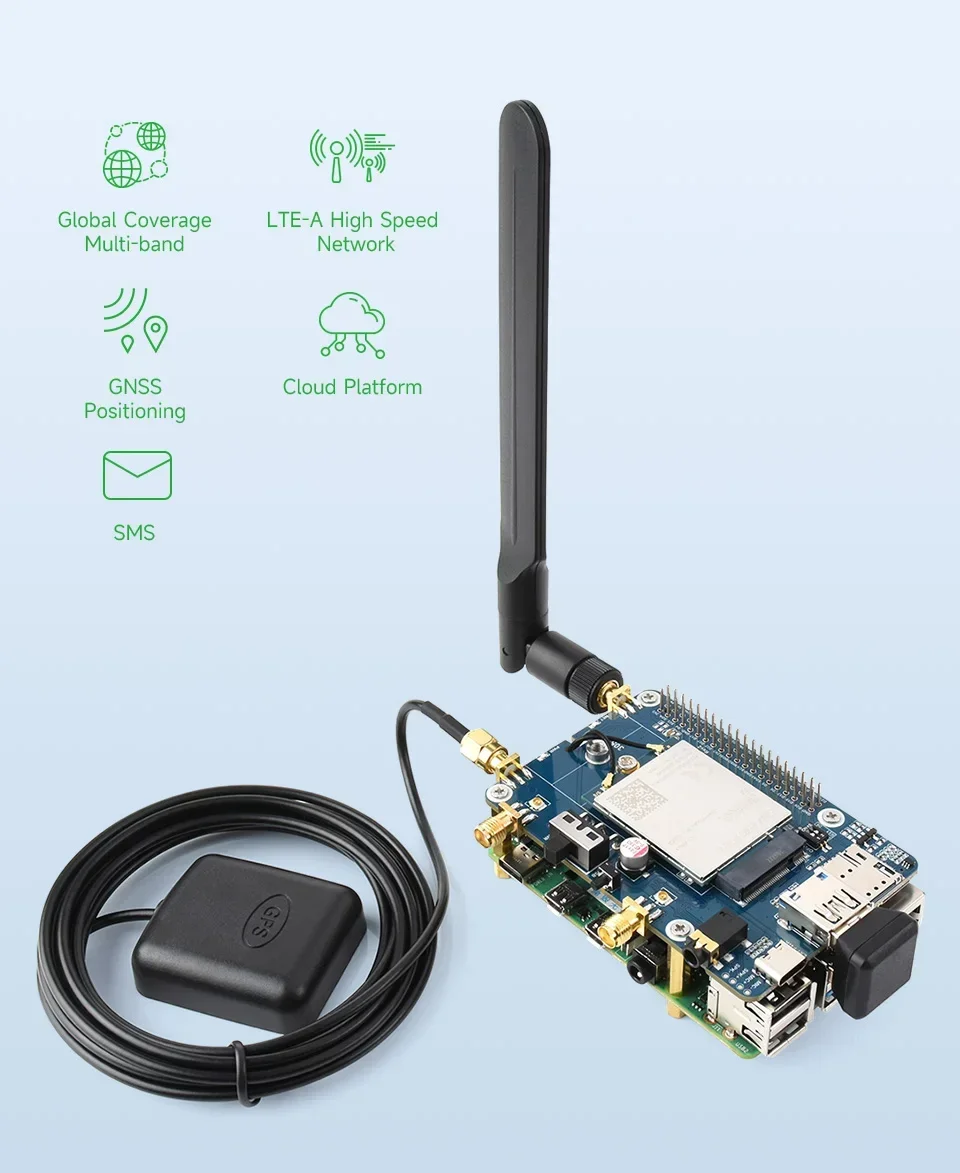

ElSOMBRERO EM060K-GL LTE Cat-6integra comunicación LTE-A Cat 6 y posicionamiento GNSS, hasta 300 Mbps de enlace descendente y velocidad de enlace ascendente de 50 Mbps, cubre casi todos los principales operadores en todo el mundo.Se puede conectar a una PC, Raspberry Pi o Jetson Nano, etc.para habilitar fácilmente la red LTE-A de alta velocidad, admite comunicación de plataforma en la nube, envío de SMS, posicionamiento GNSS global, etc.

• Posicionamiento GNSS de alta precisión y constelaciones múltiples integradas: GPS, GLONASS, BDS, Galileo

• Integra protocolos de red ricos, con múltiples controladores y soporte de software, compatible con diferentes sistemas, incluidos Windows/Linux/Android

• Puerto USB 3.1 (compatible con USB 2.0) para conectarse a PC, Raspberry Pi o Jetson Nano para habilitar la red LTE-A de alta velocidad

• Ranura para llave estándar M.2 B, compatible con módulos M.2 4G/5G de las series QUECTEL y SIMCOM

• Pines de control PWR y RST integrados, habilitados mediante interruptor DIP, para conectar puertos IO externos para controlar el encendido/apagado del módulo y el reinicio

• Conector USB-C integrado, habilitado mediante interruptor, para conectar una fuente de alimentación independiente para el módulo, estable y flexible, soporta más cargas

• Interruptor de fuente de alimentación integrado, botón de reinicio e indicador LED, fácil de encender/apagar el módulo y monitorear el estado operativo

• 4 conectores de antena reservados SMA a IPEX, fáciles de instalar y cambiar las posiciones de la antena SMA

• Circuito de fuente de alimentación de alta eficiencia, corriente de salida de hasta 3A

Diseñado para aplicaciones de IoT/M2M

Soporte multisistema, fácil de usar

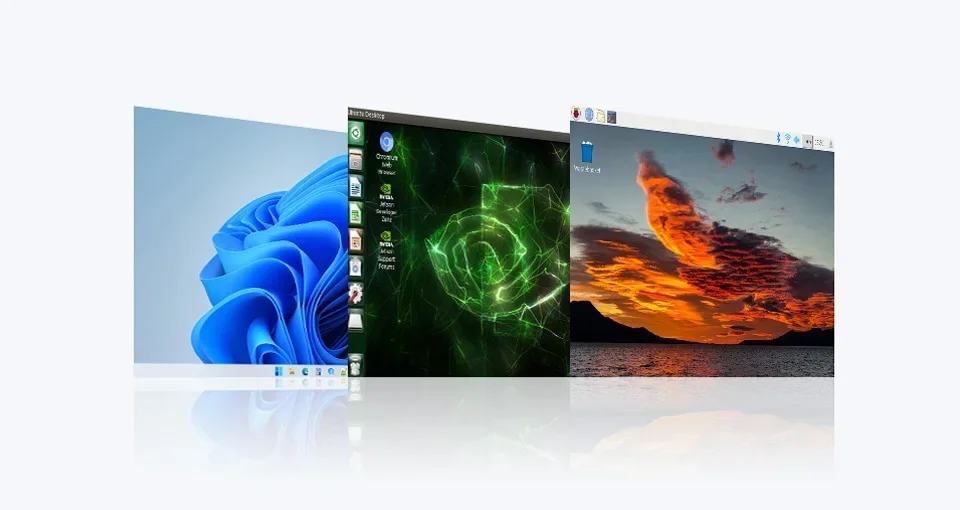

Admite Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, OpenWRT... Simplemente conéctelo al puerto USB, realice alguna configuración simple, la conexión de red LTE-A de alta velocidad estará lista para usar

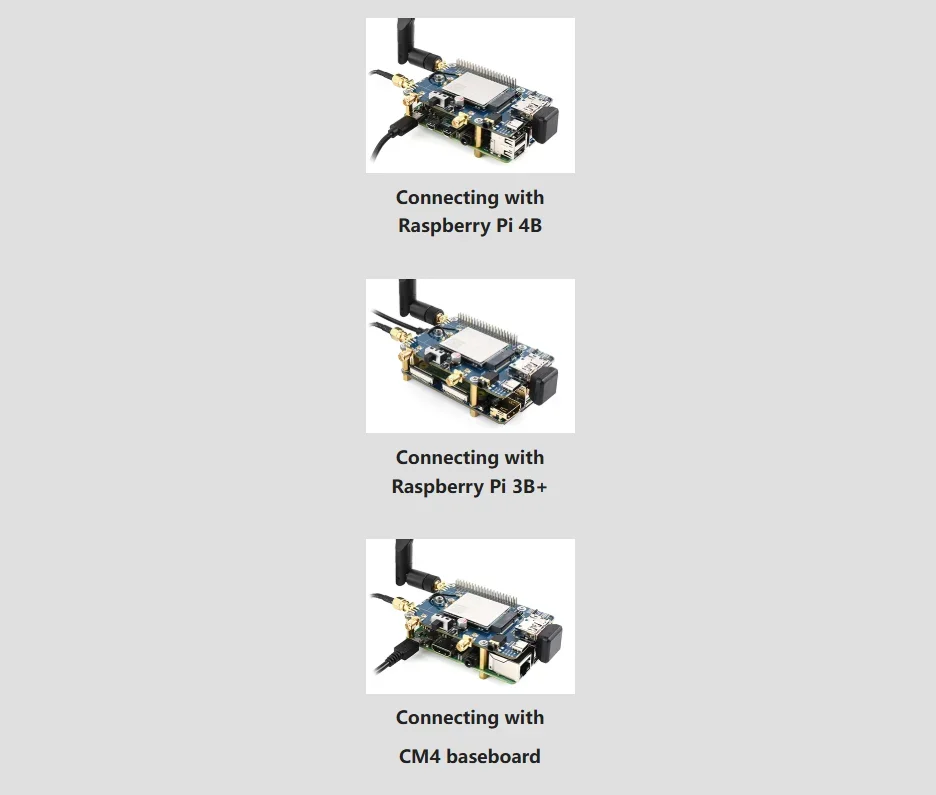

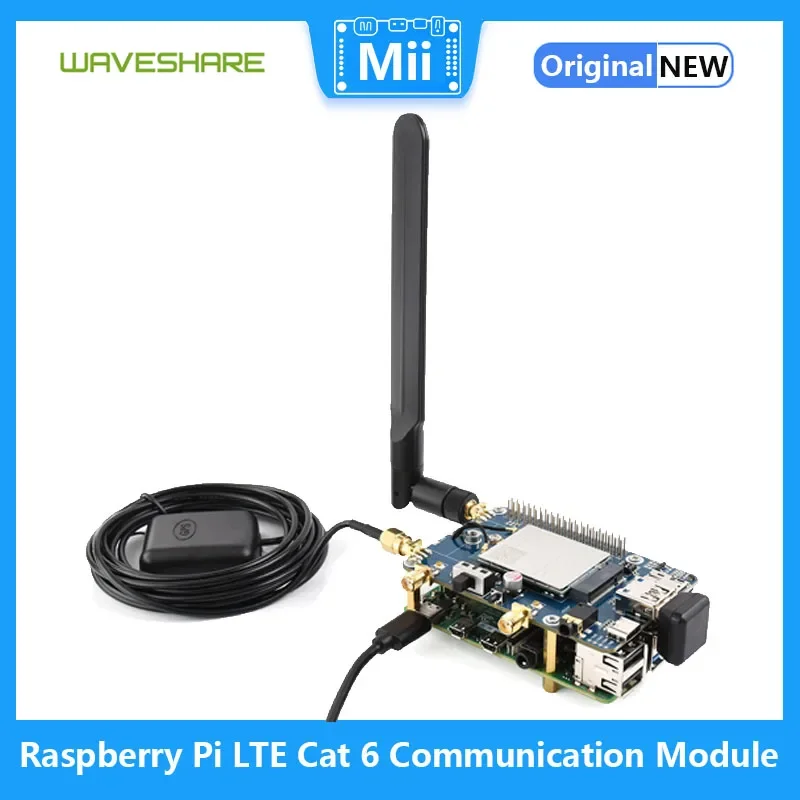

Ejemplos de conexión

Admite posicionamiento GNSS

Admite posicionamiento de GPS, GLONASS, BDS, Galileo y estaciones base

Conector GPIO Raspberry Pi estándar de 40 pines

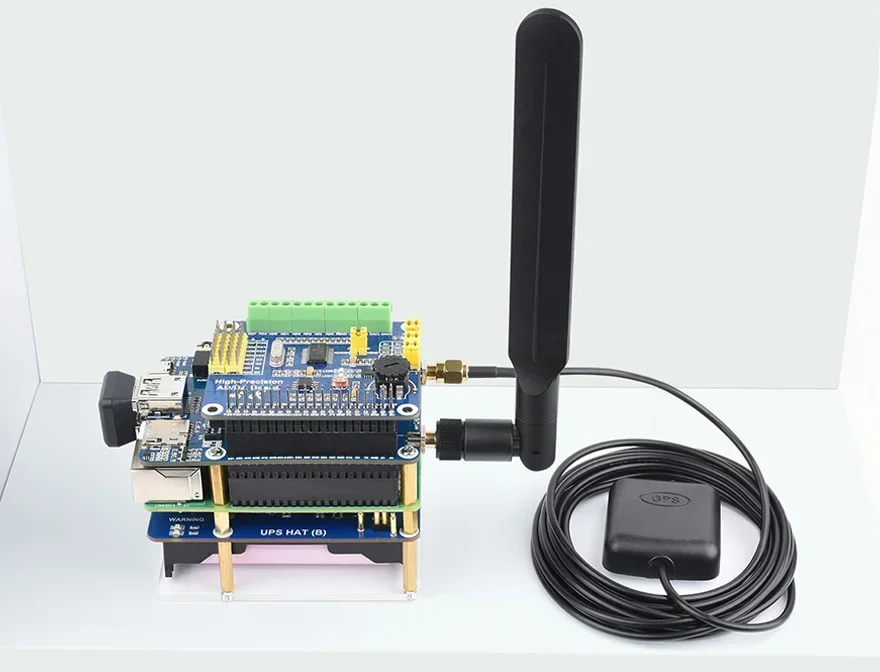

Compatible con la serie Raspberry Pi y Jetson Nano, diseño apilable para más sombreros

Solo como referencia, consulte el contenido del paquete para obtener la lista de piezas detallada.

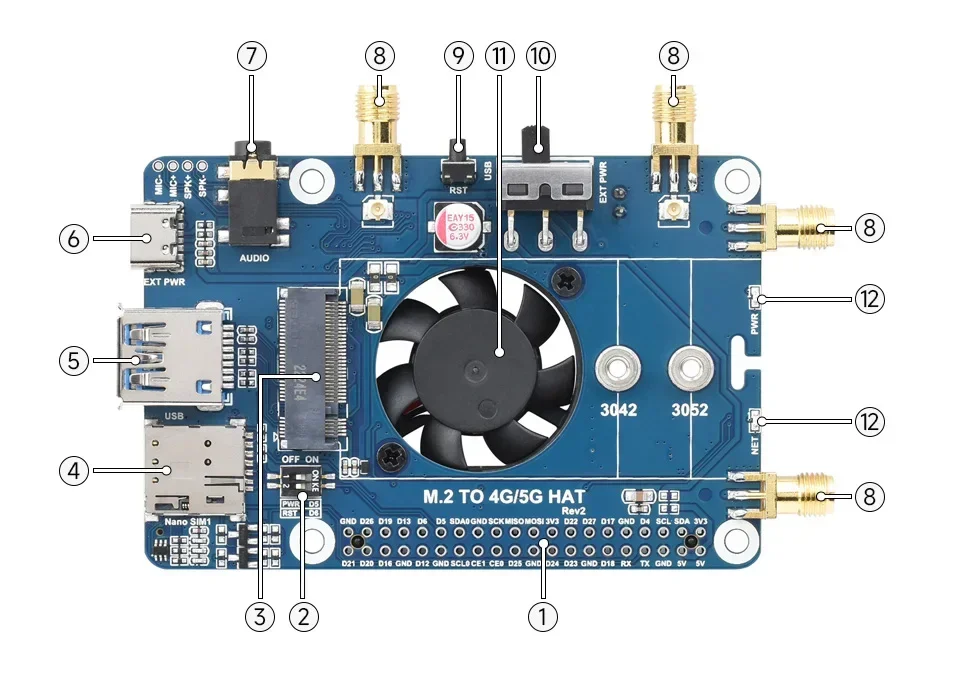

1. Conector GPIO Raspberry Pi
   para conectar con Raspberry Pi

2. Interruptores DIP
   Permite el control de potencia y los pines de reinicio

3. Ranura M.2
   Compatible con la mayoría de los módulos SIMCom y QUECTEL 4G/5G en formato M.2

4. Ranura para tarjeta SIM 1
   uno de los 2 ranuras para tarjetas SIM, dos tarjetas en espera única

5. Puerto USB3.1
   Compatible con USB 2.0, para conectarse con diferentes hosts

6. Puerto USB tipo C
   Entrada de 5V 3A, fuente de alimentación estable y flexible

7. Conector de audio
   La serie SIM7600X/SIM8XXX admite la función de audio, pero la serie RM5XX/EM06XX no admite esta función temporalmente

1. Conector de antena
   Soporta antenas quadruplas

2. Botón de reinicio

3. Interruptor de fuente de alimentación
   Cambie el modo de fuente de alimentación:
   Cuando se configura en USB, el módulo se alimenta a través del "5.Puerto USB3.1"
   Cuando se configura en EXT PWR, el módulo se alimenta mediante una fuente de alimentación externa a través del "6.Puerto USB tipo C"

4. Ventilador de refrigeración
   Mejor disipación de calor tanto para los módulos Raspberry Pi como HAT

5. Indicador
   Fácil de monitorear el estado operativo del módulo.

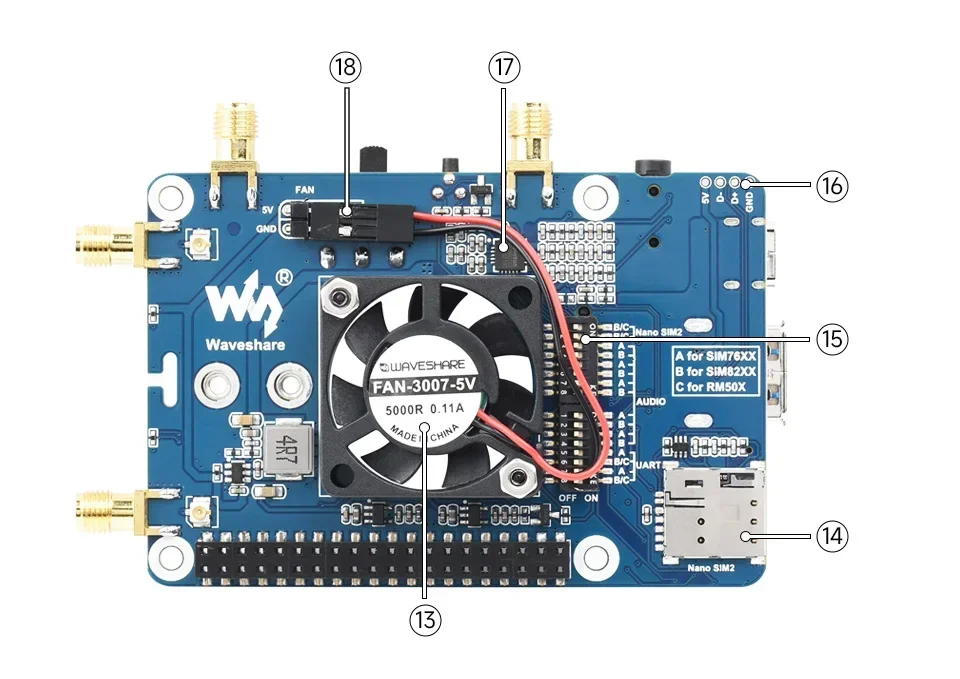

1. Ventilador de refrigeración
   Mejor disipación de calor tanto para los módulos Raspberry Pi como HAT

2. Ranura para tarjeta SIM 2
   Conmutable mediante comando AT

3. Interruptor de configuración del módulo
   Cambie A a ENCENDIDO para módulos SIM7600X/A7906X/SIM7906X/SIM7912X series 4G M.2;
   Cambie B a ENCENDIDO para módulos SIM8202X/SIM8200EA/SIM8262X serie 5G M.2;
   Interruptor C a ON para módulos RM50X/RM520N-GL/EM06X serie 5G/LTE-A M.2

1. Pads de interfaz USB 2.0

2. Chip de audio NAU8810X
   Para los módulos de las series SIM7600X/SIM8XXX, los módulos de las series RM5XX y EM06XX no admiten esta función temporalmente

3. Encabezado del ventilador
   Fuente de alimentación del ventilador de refrigeración de 5V

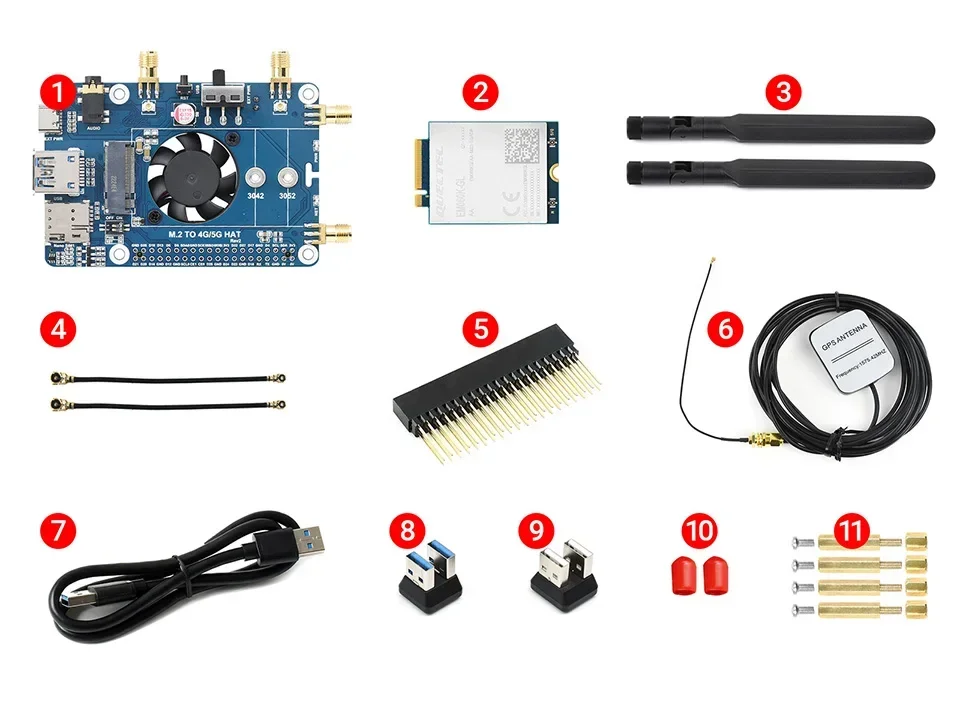

1. SOMBRERO M.2 A 4G/5G x1

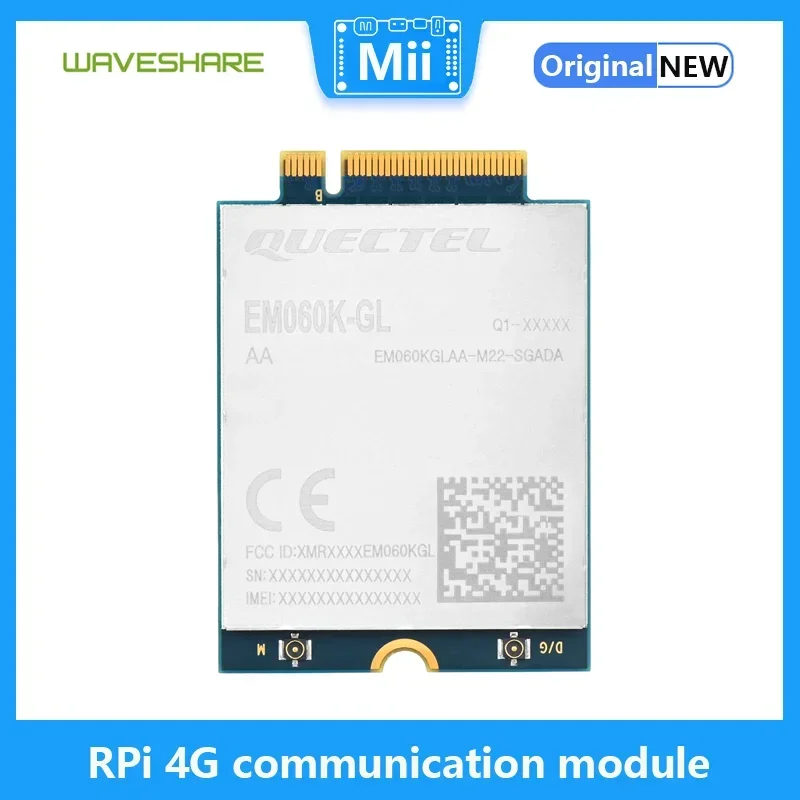

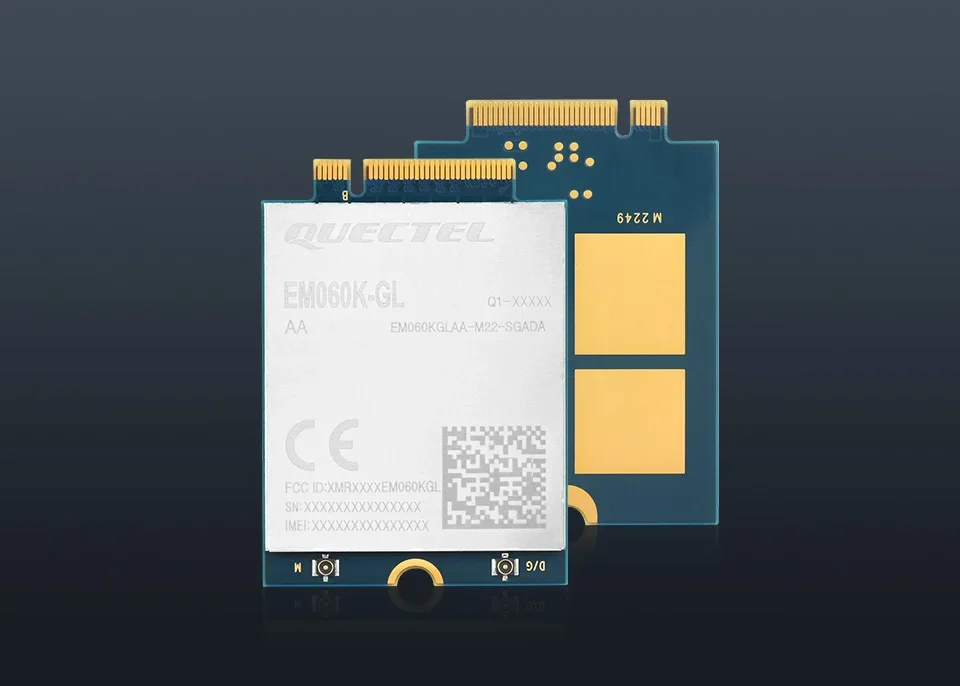

2. EM060K-GL x1

3. Antena 2 piezas x1

4. Cable adaptador IPEX 2 piezas x1

5. 2*Cabezado de pin de 20 pines x1

6. Antena GNSS x1

7. Cable USB3.0 de doble enchufe x1

8. Adaptador USB3.0 x1

9. Adaptador USB2.0 x1

10. Tapa protectora SMA 2 piezas x1

11. Paquete de tornillos x1
