Módulo de cómputo Raspberry Pi, placa enrutadora 4 /CM5, Compatible con sistema Raspberry OS, servidor Ubuntu y sistemas Raspberry Pi

Placa enrutadora 4/5 del módulo de cómputo Raspberry Pi

Descripción del producto

La placa enrutadora CM4 es una placa de expansión basada en el módulo de computación Raspberry Pi 4.Traz Raspberry Pi CM4 dos puertos de red gigabit de velocidad completa y ofrece mejor rendimiento, menor uso de CPU y mayor estabilidad durante un trabajo prolongado en comparación con una tarjeta de red USB.

La placa aún conserva el característico conector de pin GPIO de Raspberry Pi, lo que la hace aplicable para conectar otros tableros para sombreros como sombreros Pi, sensores y tableros para sombreros PoE, y ventiladores de refrigeración, etc.

También hay una interfaz USB2.0 que se puede conectar a un controlador flash USB, teclado USB, impresoras, módulos WIFI, etc.

Además, hay una pantalla OLED (0,91 pulgadas) que le ayudará a personalizar el estilo de visualización de información de su placa enrutador.

Proporciona un sistema enrutador de código abierto OpenWRT.Después de una configuración sencilla, se puede utilizar como enrutador.También es compatible con Raspberry OS, Ubuntu Server y otros sistemas Raspberry Pi, incluso puede hacer de esta placa enrutador una máquina de juego retro en casa.

La interfaz HDMI estándar puede ayudarle a configurar el dispositivo y mostrar la información operativa cómodamente.

El potente rendimiento del Cortex-A72 de 4 núcleos y 1,5 GHz BCM2711 y el rico soporte de software en la comunidad Raspberry Pi hacen de esta placa una base sólida para construir puertas de enlace de alto rendimiento, enrutadores inteligentes y plataformas IoT domésticas.También se puede conectar a periféricos y utilizar como mini-NAS, puente de red inalámbrica o mini servidor que se puede controlar mediante terminal.

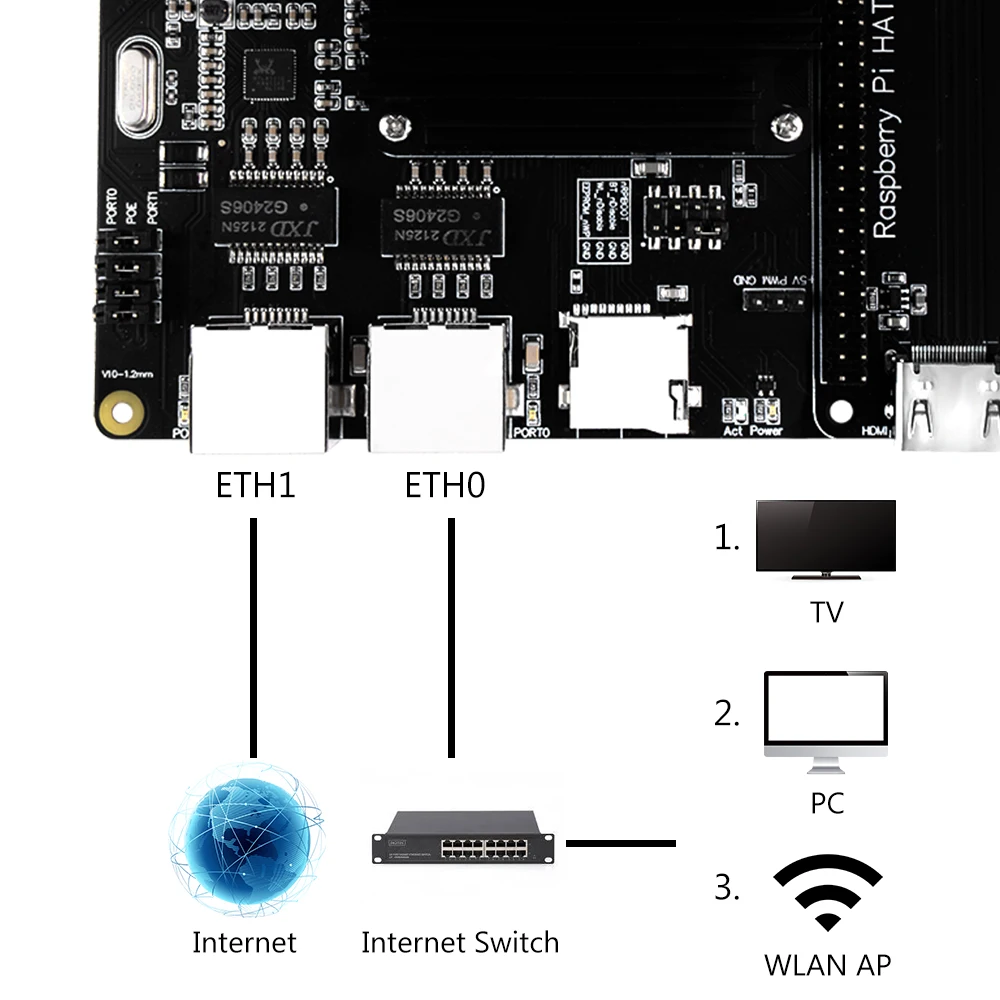

Si necesita varios puertos de red LAN, como enrutadores comunes, se recomienda utilizar un conmutador gigabit para ampliar los puertos de red, lo que no afectará su rendimiento de Internet.

La interfaz del ventilador de 5 V CC admite un ventilador de refrigeración de 5 V, también puede admitir el protocolo PWM, lo que significa que puede controlar la velocidad de las aspas del ventilador a través de la señal PWM.La placa enrutadora 52Pi CM4 se puede utilizar como enrutadora u otras aplicaciones.

Característica del producto

• Módulo Compatible: Módulo de Computación Raspberry Pi serie 4

• Admite interfaz Raspberry Pi HAT estándar

• Admite POE HAT para suministrar energía a la placa

• Soporte POE HAT para fuente de alimentación externa

• Interfaz de red de doble gigabit de velocidad completa

• Interfaz USB2.0 dual maestro-esclavo

• Ranura para tarjeta Micro SD, utilizada para admitir la versión sin eMMC de CM4

• Interfaz de salida de vídeo HDIM estándar

• Pantalla OLED IIC de 0,91 pulgadas

• Interfaz de ventilador de 5 V CC (compatible con control mediante señal PWM)

• Ethernet: chip RTL8111E del controlador Gigabit Ethernet de alto rendimiento, chip JXD 2111x G2406s como transformador de aislamiento.

• Puerto0: Módulo de cálculo 4 incorporado

• Puerto 1: NIC PCI Express 1000BASE-T

• GPIO: GPIO de 40 pines compatible con Raspberry Pi

• Fuente de alimentación: interfaz USB-C (tipo C) 5V/3A

• Temperatura de funcionamiento: 0℃~80℃

• Dimensión: 146x80mm

El producto incluye

• 1 placa enrutadora CM4.

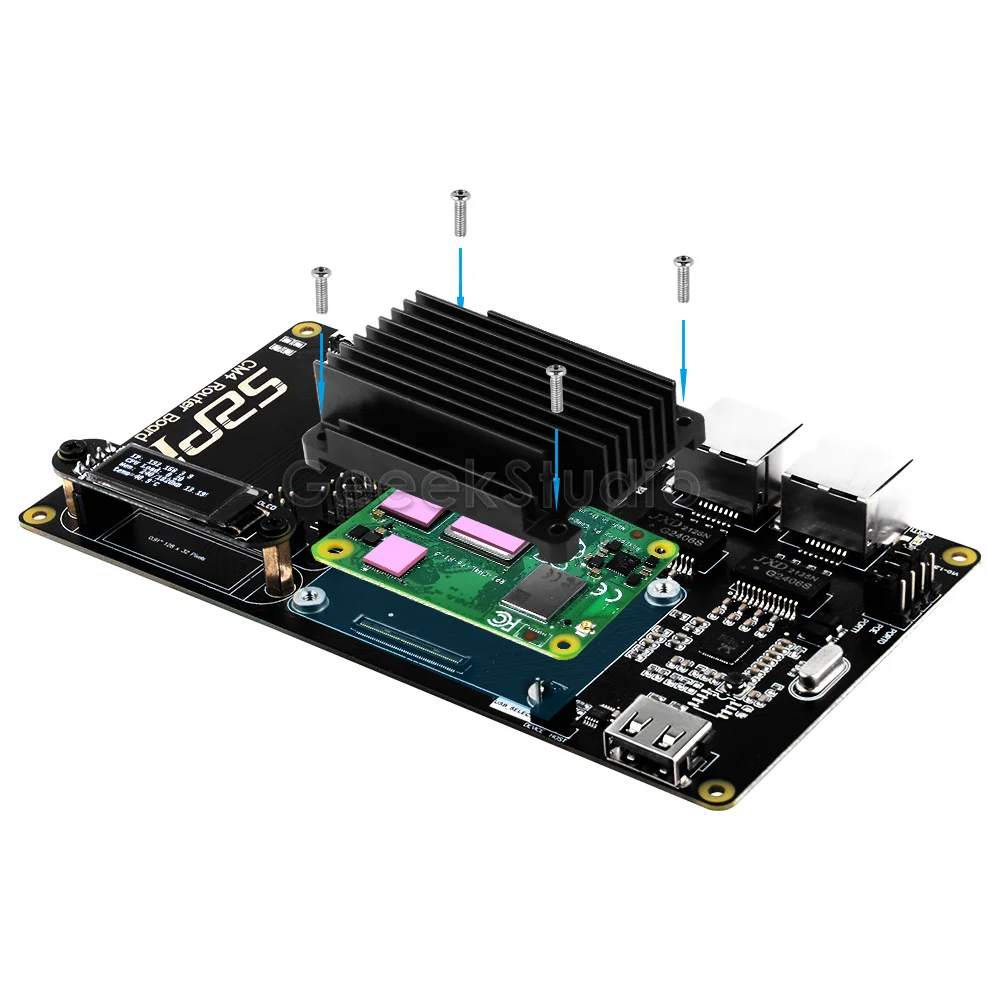

• 1 x disipador de calor (preinstalado)

• Pantalla OLED de 1 x 0,91 pulgadas (preinstalada)

Soporte Técnico

146

Galería

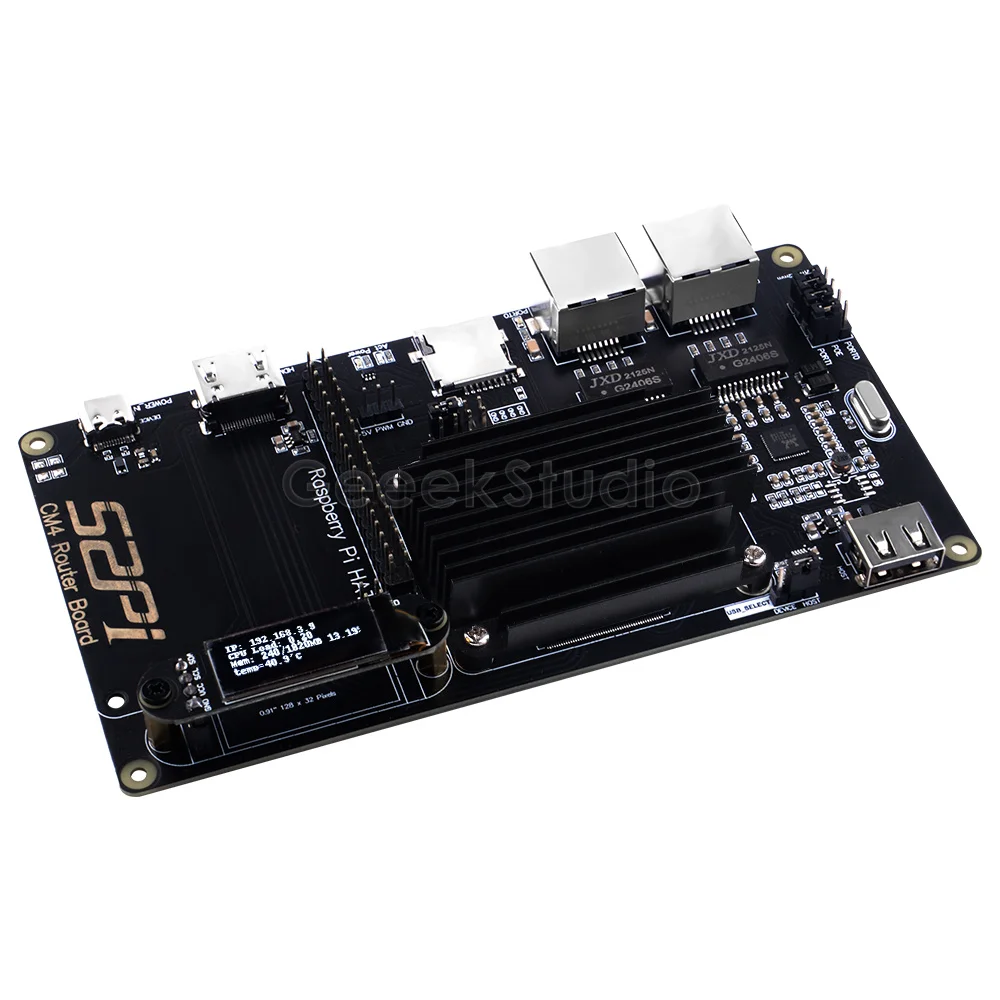

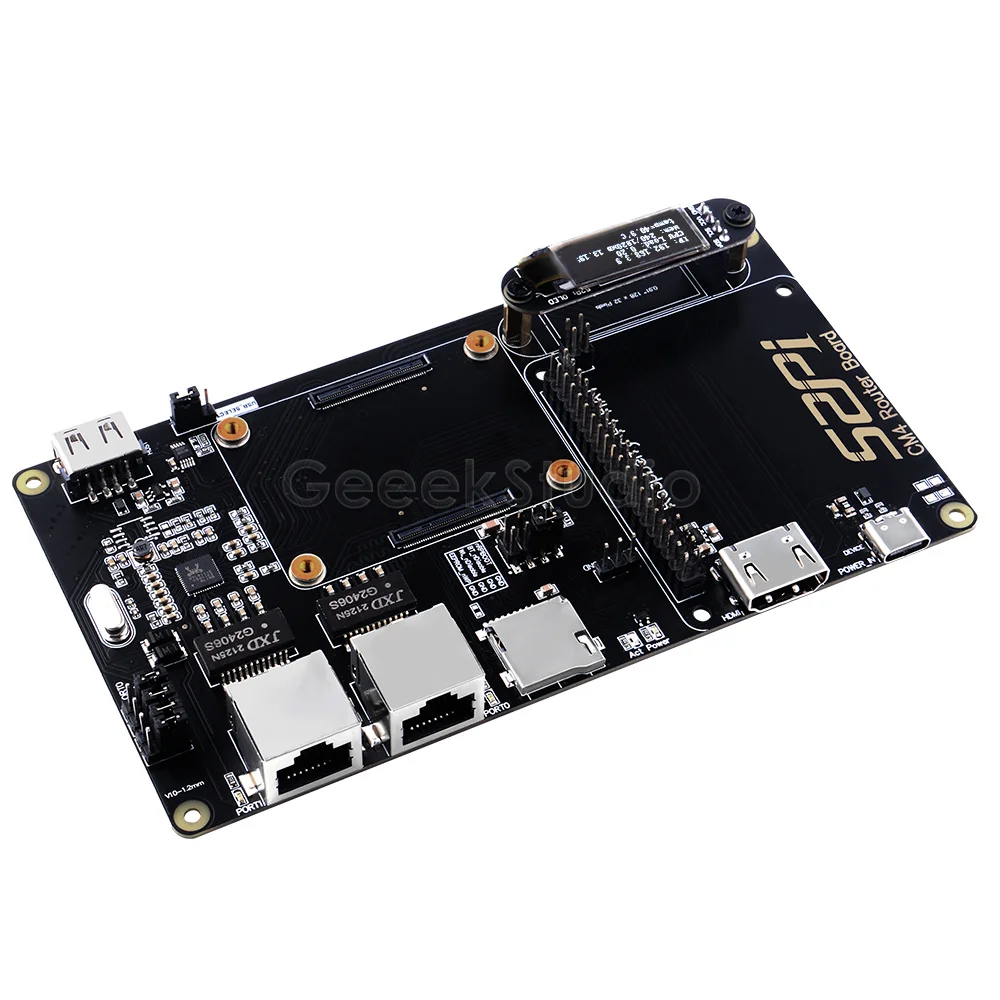

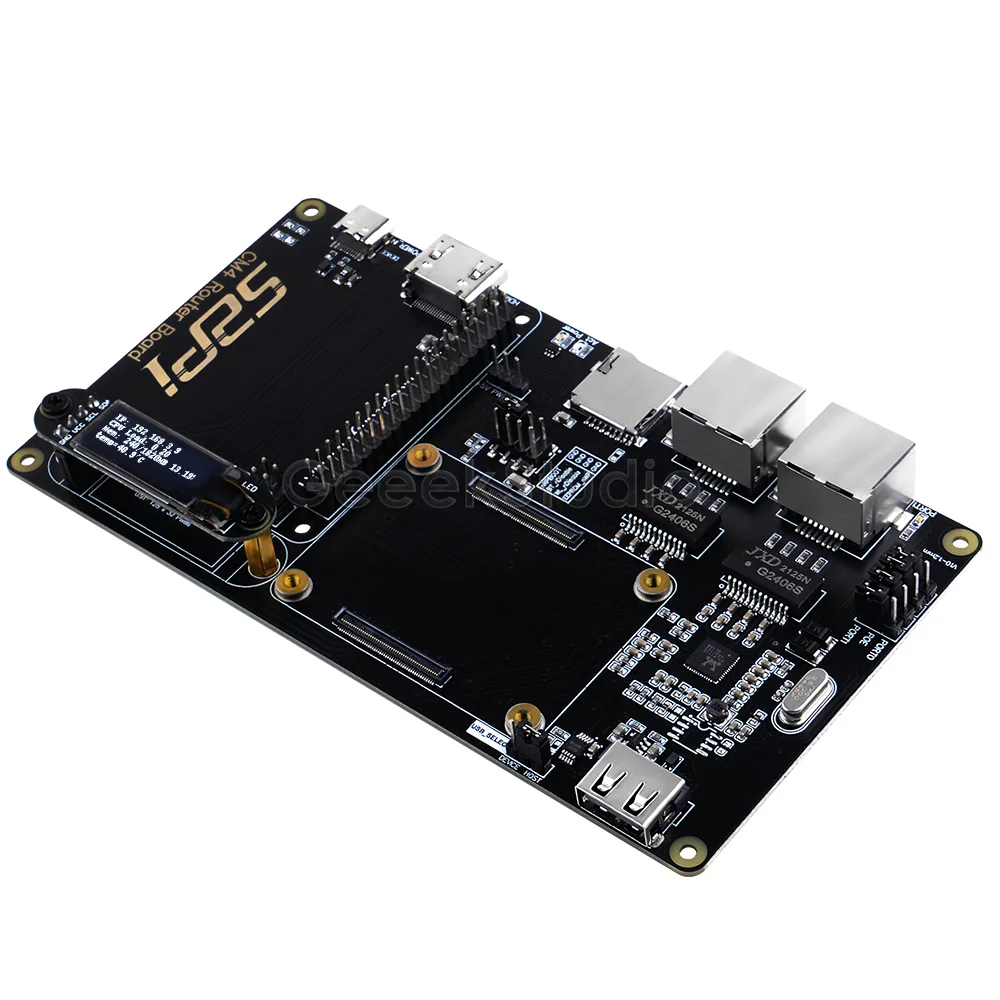

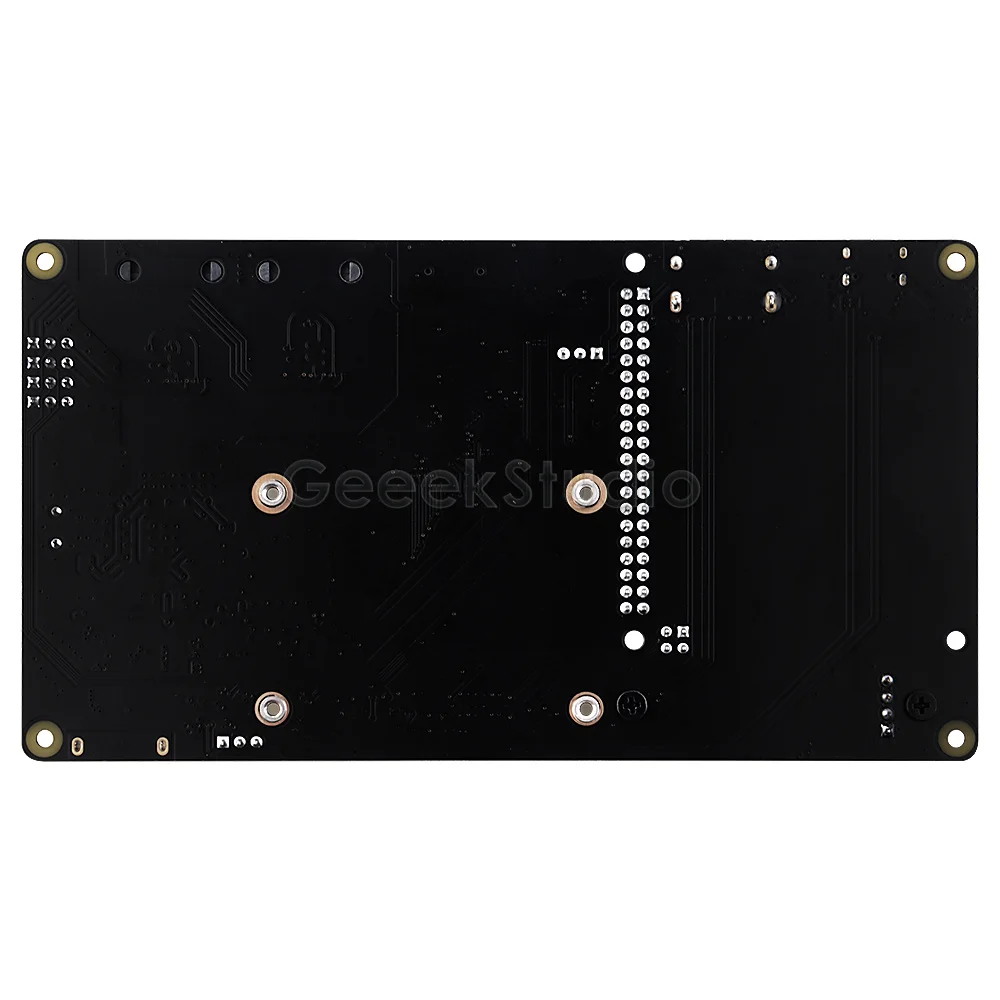

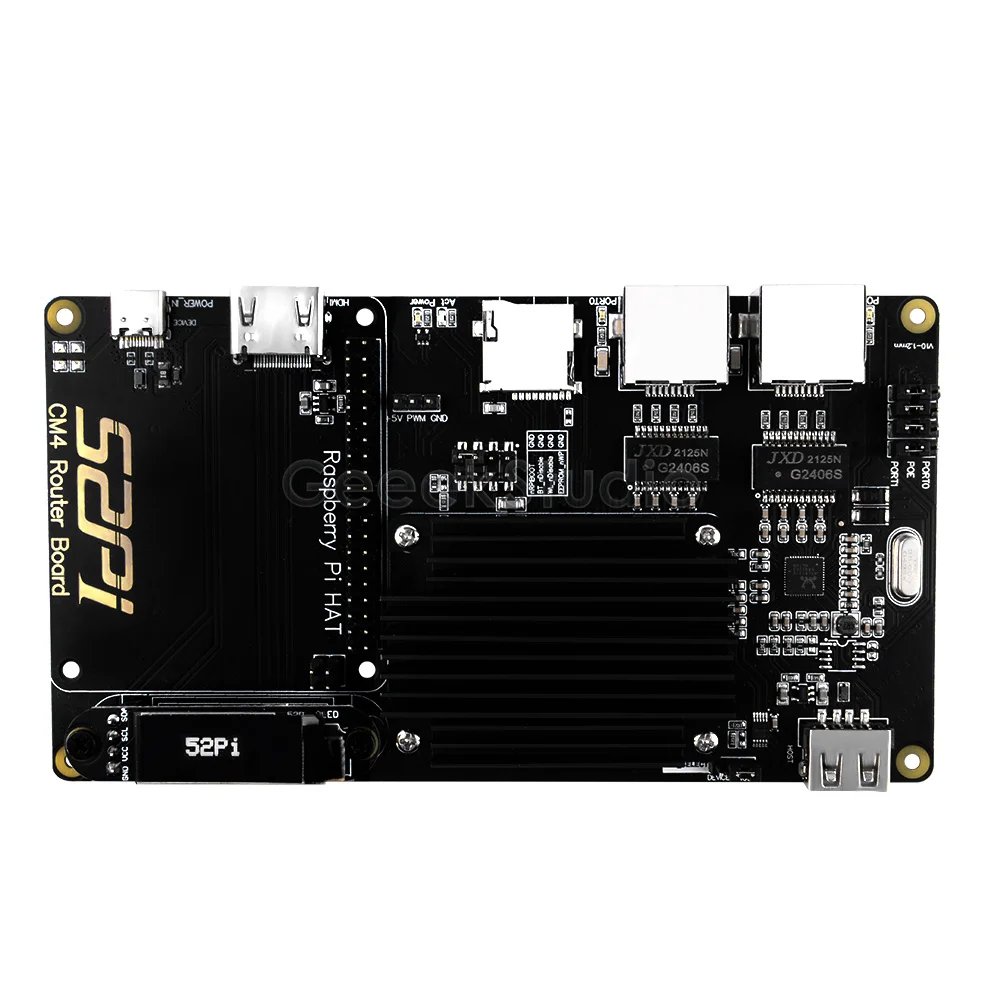

• Perspectiva del producto

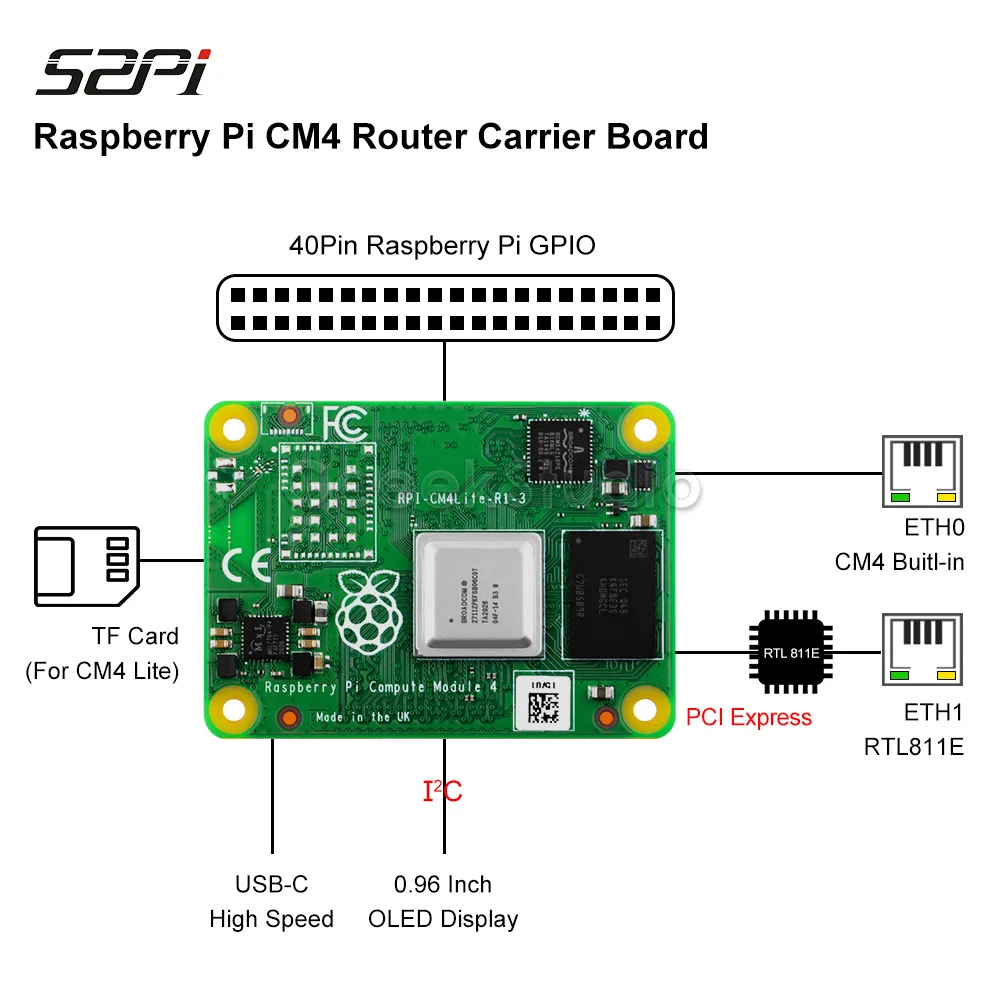

• Concepto de topología de circuito

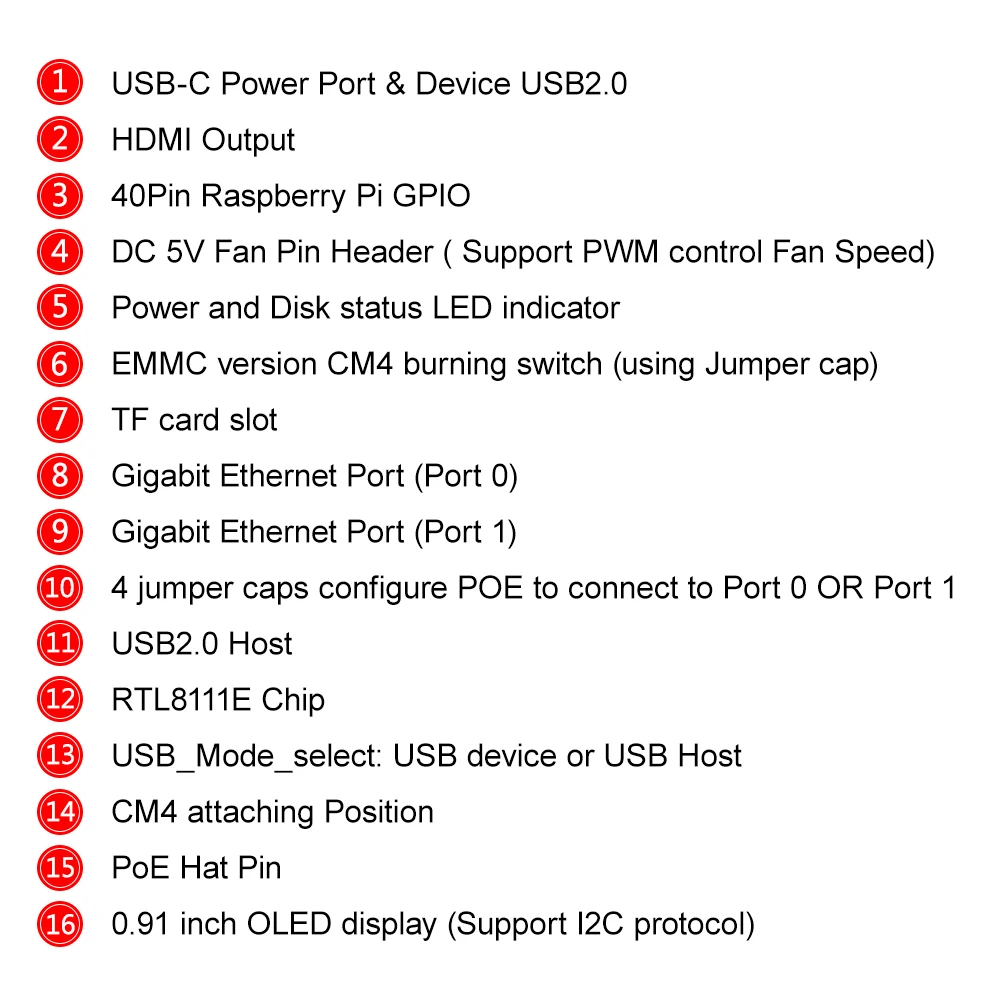

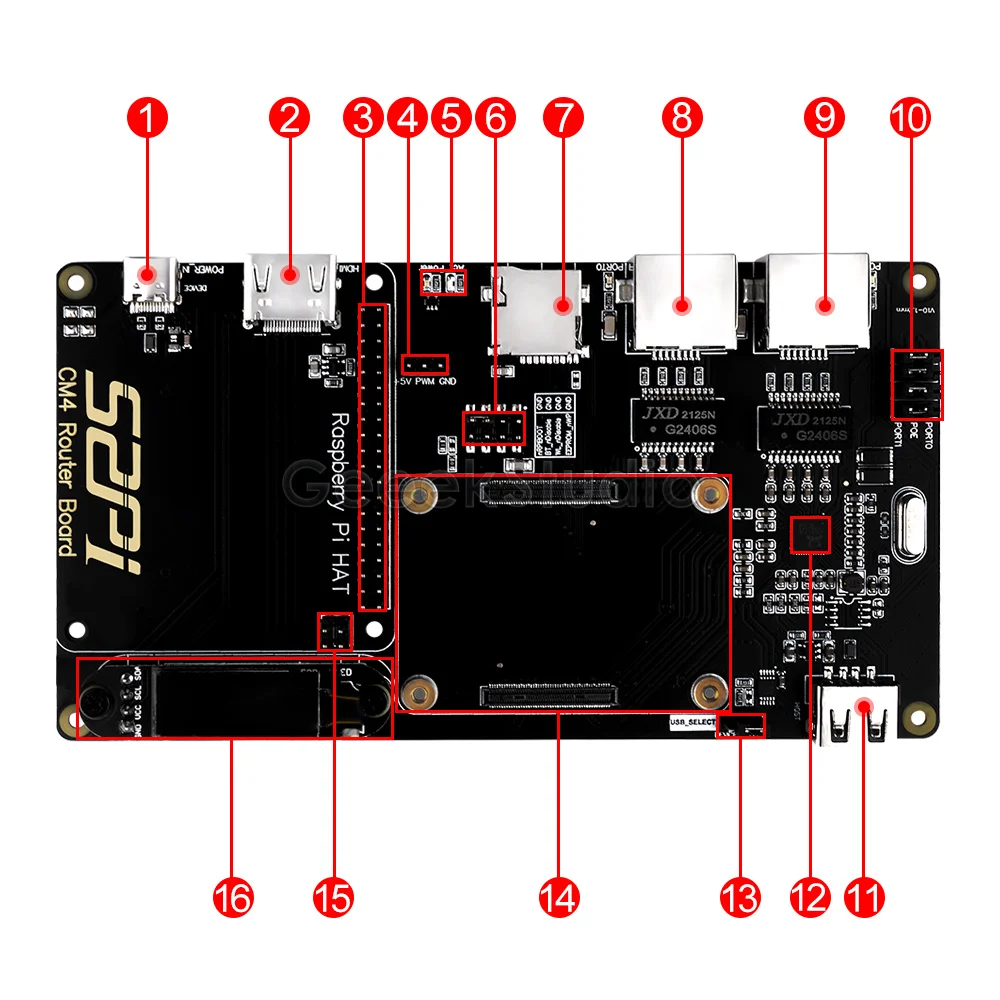

  • Detalles del encabezado del pin
