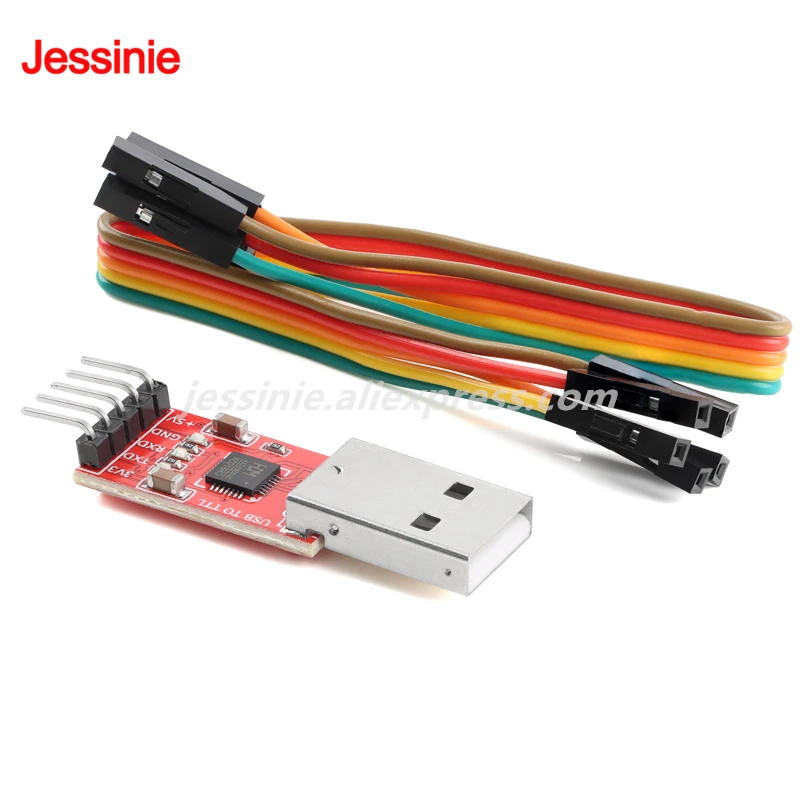

Descripción del producto
* El chip principal es CH9102, que genera un puerto serie virtual después de la instalación del controlador;
* Alimentadas por USB, las interfaces de salida incluyen 3,3 V ( 40 mA), 5 V, GND, TX, RX.El nivel del pin de señal es de 3,3 V, lógica positiva;
* Indicador de estado integrado e indicador de transmisión/recepción.Después de la instalación correcta del controlador, el indicador de estado se encenderá constantemente y el indicador de transmisión/recepción parpadeará durante la comunicación.El brillo disminuye a medida que aumenta la velocidad en baudios;
* Admite velocidades en baudios de 300 bps a 1 Mbps;
* Admite formatos de comunicación: 5, 6, 7, 8 bits de datos, 1,5, 2 bits de parada y impar, par, marca, espacio y sin paridad;
* Sistemas operativos compatibles: Windows Vista/7/8/10/11, XP/Server 2003/2008, Mac OS X/OS-9, Linux;
* El conector USB es macho y se puede conectar directamente al puerto USB de una computadora.

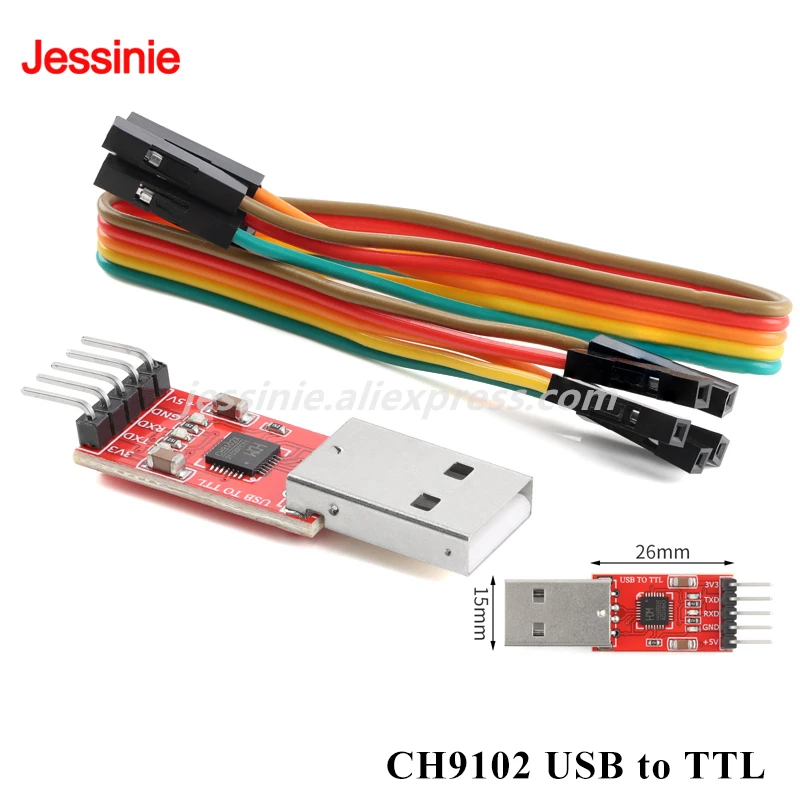

Descripciones de pines
5V: terminal positivo de fuente de alimentación de 5V
3V3: terminal positivo de fuente de alimentación de 3,3V
GND: terminal de tierra común
TXD: salida de datos en serie
RXD: entrada de datos en serie
*Los pines de 5V y 3,3V no pueden alimentar dispositivos de alta potencia.Si el dispositivo de carga tiene alta potencia, debe alimentarse por separado.
*Prueba de bucle back USB (prueba si la transmisión y recepción de datos del módulo son normales):
1.Desconecte la salida de otros dispositivos, conectando únicamente el módulo a la computadora mediante un cable USB;
2.Cortocircuite los pines TXD y RXD del módulo usando una tapa de puente o un cable DuPont;
3.En la computadora, utilice el software asistente del puerto serie para abrir el puerto identificado por Device Manager;
4.Envíe datos a través de la ventana de envío y verifique si la ventana de recepción recibe los mismos datos;
5. Si los datos enviados y recibidos son los mismos, la transmisión y recepción de datos del módulo son normales.
