Descripción
Descripción general

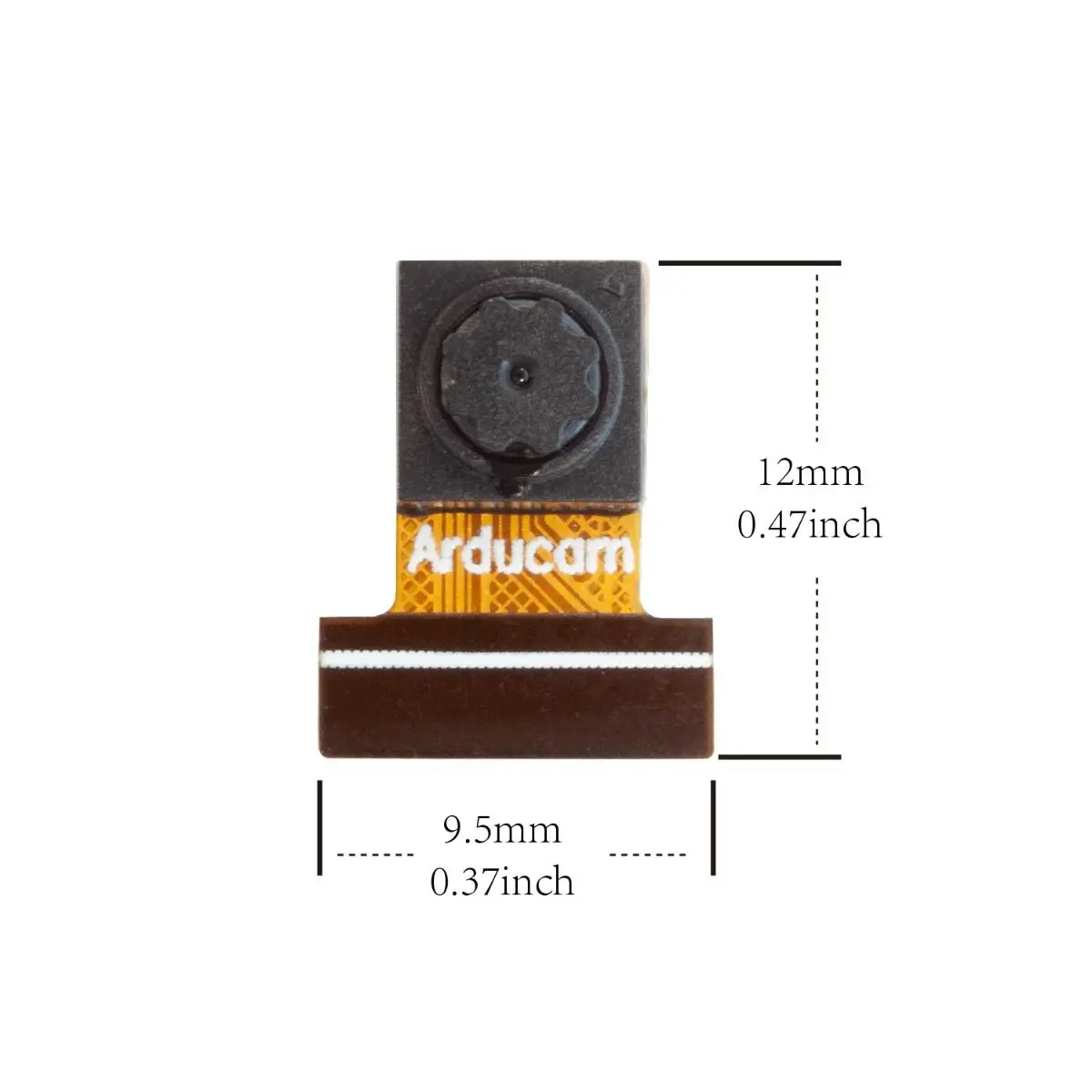

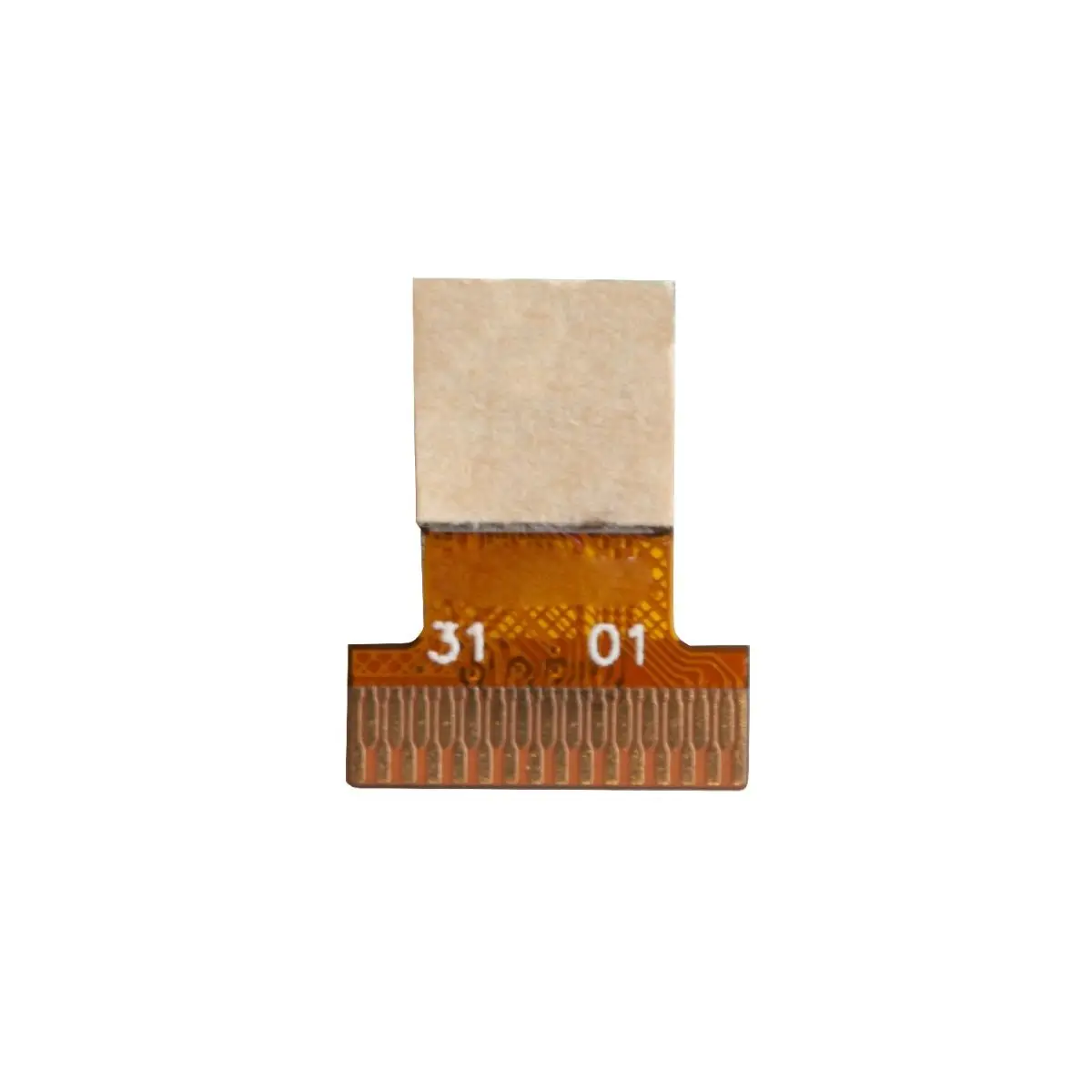

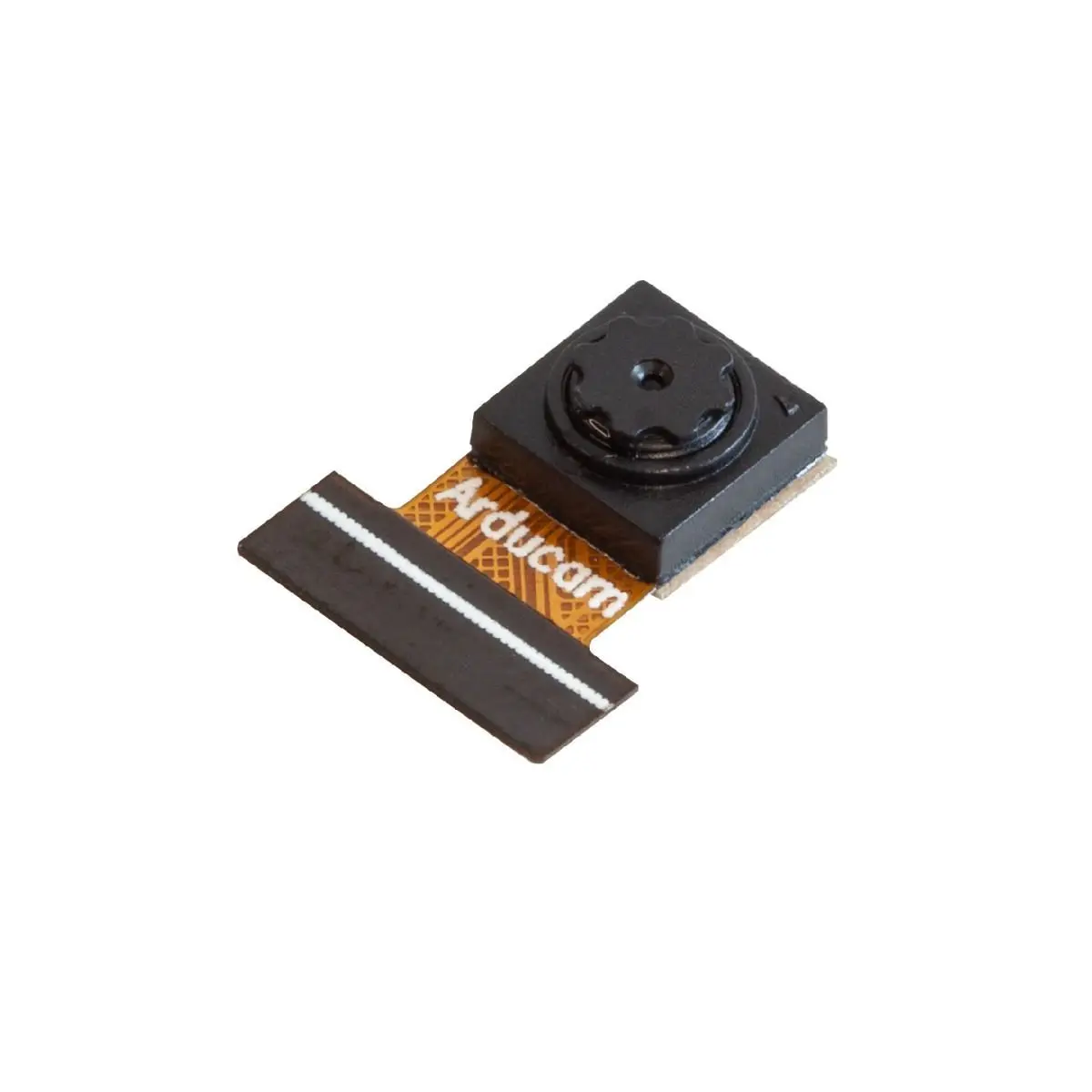

Arducam HM0360 es un módulo de cámara de bajo costo diseñado específicamente para Raspberry Pi Pico y todas las placas de desarrollo RP2040 disponibles.
El HM0360 utiliza el avanzado píxel de diodo profundo de 3,6 μ de Himax Imaging y un diseño de lectura patentado para lograr un rendimiento superior con poca luz mientras consume solo 140 μA en QVGA 2 FPS y aproximadamente 7 mA en modo de lectura VGA de 60 fotogramas por segundo.
Para reducir la latencia del sistema de cámara y el consumo de energía, el HM0360 cuenta con autooscilador en chip, reloj en tiempo real, inicialización rápida, disparador de fotogramas 2 ms, cambio de contexto y actualización instantánea de fotogramas.El sensor proporciona varias opciones de monitoreo con interrupción programable, lo que permite colocar el procesador host en modo de espera de bajo consumo hasta que el sensor lo notifique.
Características
Sensor VGA de potencia ultrabaja, alta sensibilidad y bajo ruido.
Opera 7 mA VGA 60 FPS hasta 50 μA en modo monitor.
Operación automática de activación y suspensión con interrupción de eventos programable para activar el procesador host.
Oscilador de alta precisión en chip, exposición/ganancia automática, sensor de luz ambiental y detección de zona.
La exposición medida proporciona un primer marco bien expuesto y después de un período prolongado de sueño (blanking).
Soporte de cámara estéreo y sincronización de marco externo.
Beneficio flexible, submuestreo y región de interés.
La línea integrada proporciona fotogramas de metadados, estadísticas AE, disparador de zona y otra información de eventos de interrupción.
Oscilador de alta precisión en chip y LDO.
MIPI CSI2 de 1 vía y formato de datos paralelo/serial de 8 bits que admite protocolos de 1 bit, 4 bits y 8 bits.
Interfaz serial I2C 2-wrie que admite operación de ráfaga para un acceso rápido al registro.
Opción de paquete de sensor CSP de 13 mm2.
CRA alto para diseño de módulos de perfil bajo.
Especificaciones
Matriz de píxeles activos: 656 x 496
Tamaño/tecnología de píxeles: 3,6 μm x 3,6 μm/BSI
Diagonal (formato óptico): 2,88 mm (1/6′′)
Matriz de filtros de color: Bayer, monocromático
Velocidad de fotogramas a 24 MHz: QQVGA 1 FPS a VGA 60 FPS
Modos de lectura: Full (VGA), Bin2 (Mono) / Sub2, Bin4 (Mono) / Sub4, ROI rápido
Ratiomax S/N: 45,5 dB
Rango dinámico (1x): 85 dB
Sensibilidad: 5,5 V/Lux-sec @ 530 nm, 15 V/ (uW-cm-2 segundos) @ 850 nm
CRA (máximo): 35,74o
Voltaje de alimentación: analógico 2,8 V, digital 1,2 V (opción LDO de 1,8 V), E/S 1,8 – 3,0 V.
Reloj de referencia (EXTCLK): 6 – 24 MHz
Oscilador interno: Sí
Interfaz serie: I2C (1MHz máx., simple/replosión)
Consumo de corriente (8b paralelo, 5pF carga): QVGA (S2) 2FPS 140 μA, QVGA 60FPS 3.2 mA,
VGA 60FPS 7 mA
Temperatura de trabajo de la cámara: -20°C a 85°C
Contenido del paquete
1 módulo Arducam HM0360
